Rear Quarter Outer
Código de correção:
10101918602,
10101918702
NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

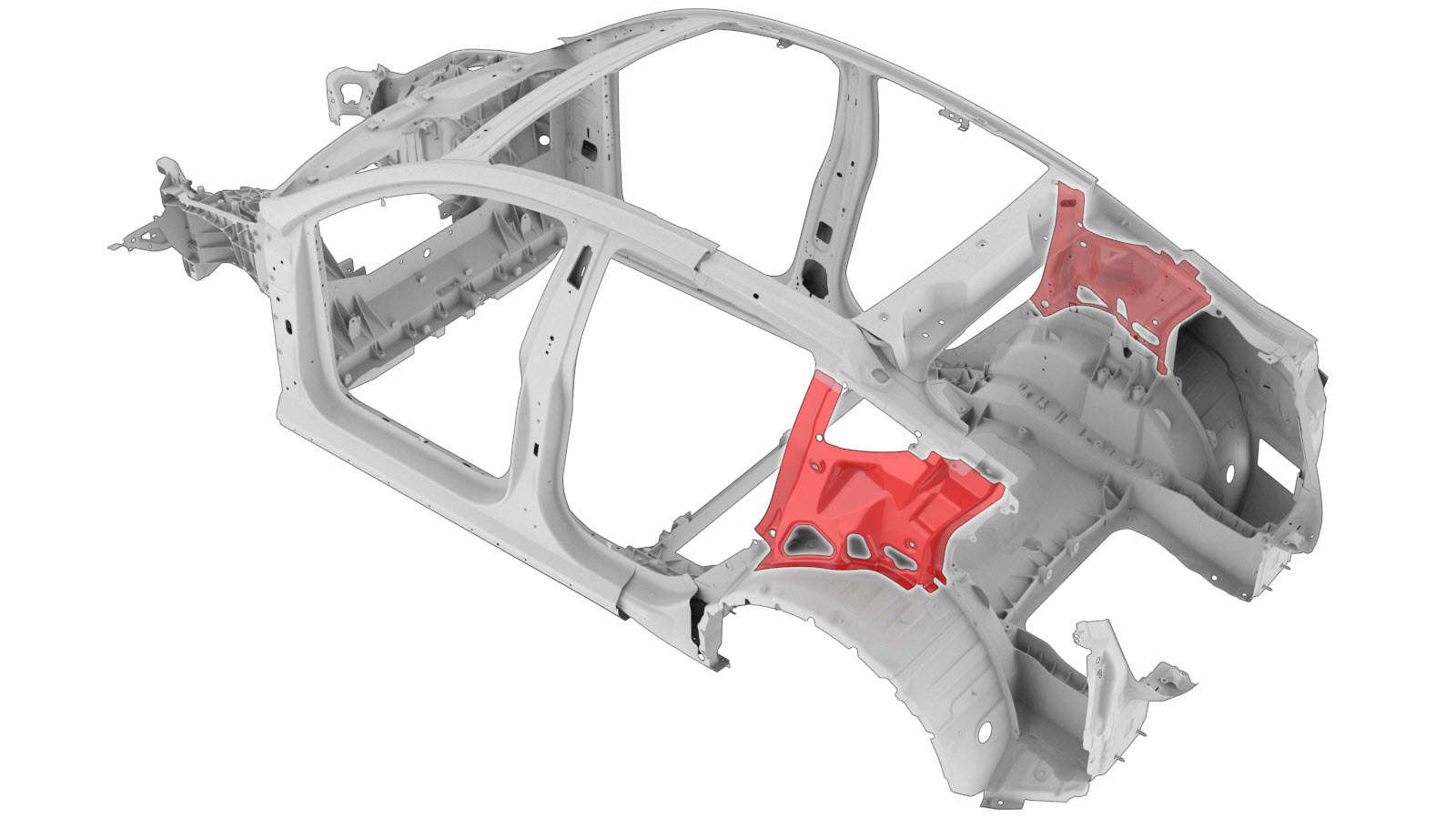

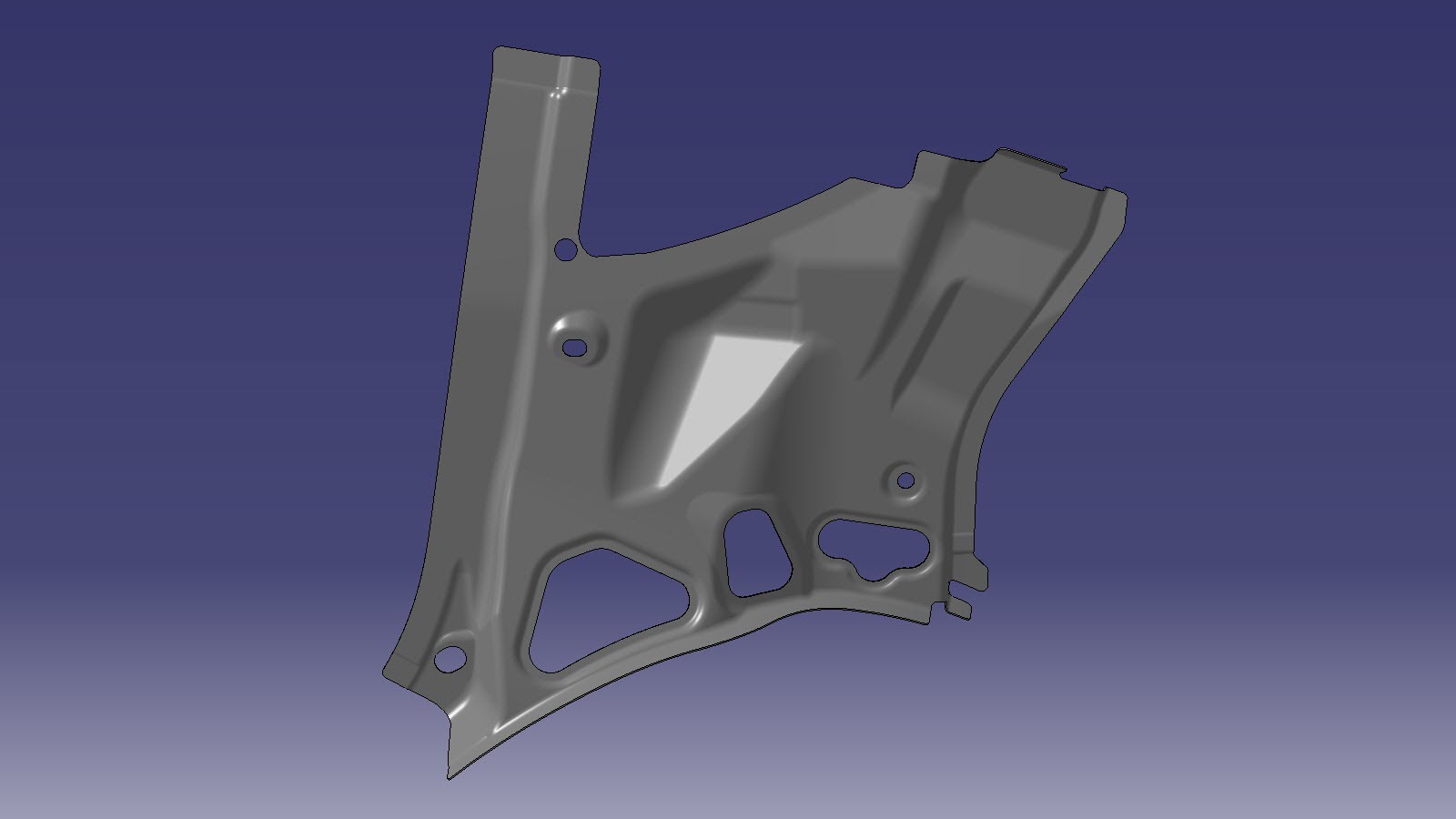

| 1 | MY REAR QUARTER OUTER RR,RH SVC E-COATED (Parte exterior de quarto traseiro) | |
| 16 | ||

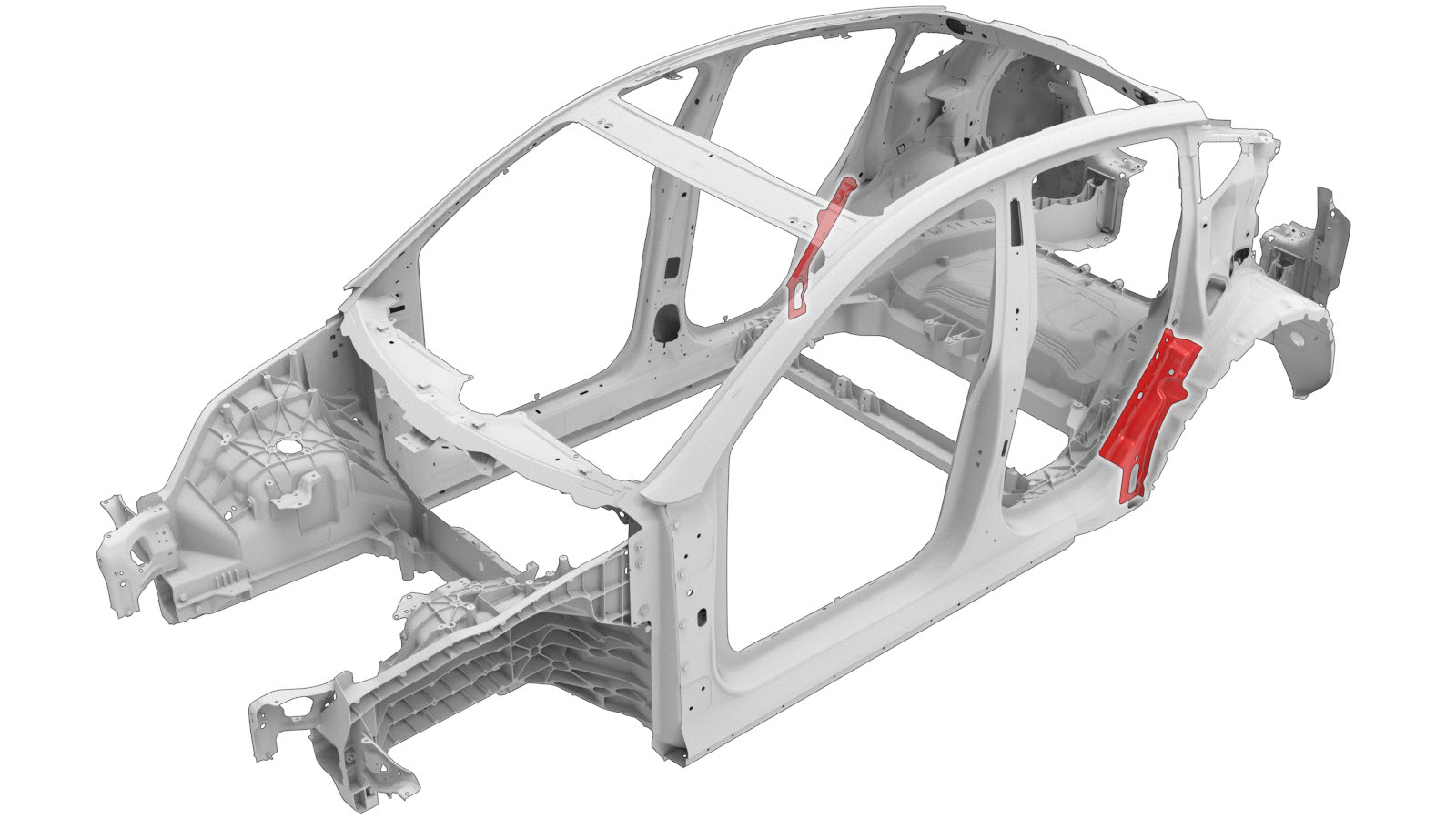

| 1 | ||
| 5 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
- Apenas componente do lado esquerdo: Retire o Insulator - Wheelhouse - LH (Remove and Replace).
- Apenas componente do lado direito: Retire o Wheelhouse Insulator - Rear - RH (Remove and Replace).
-

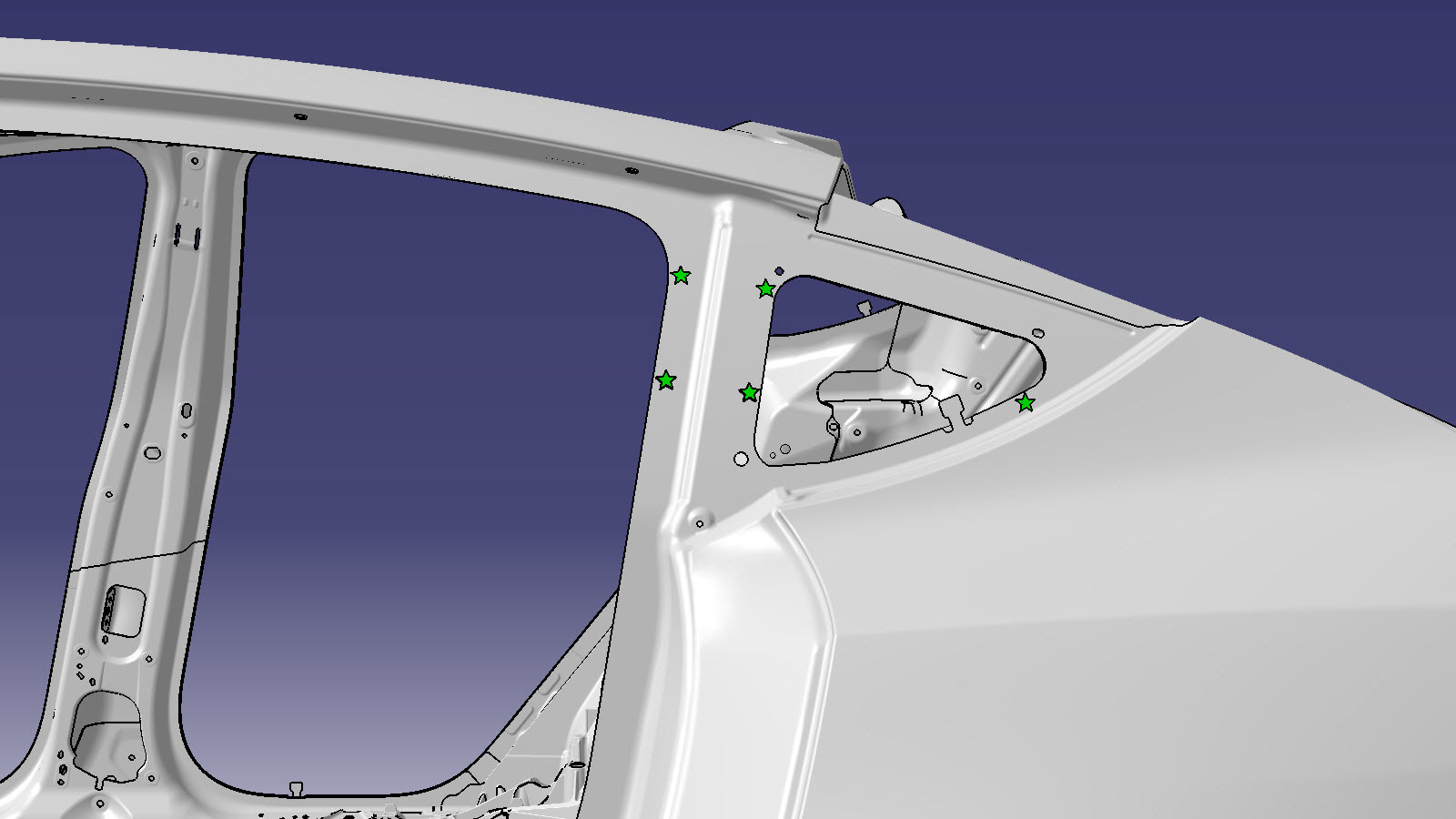

Retire o item Secção inferior do ângulo agudo.
-

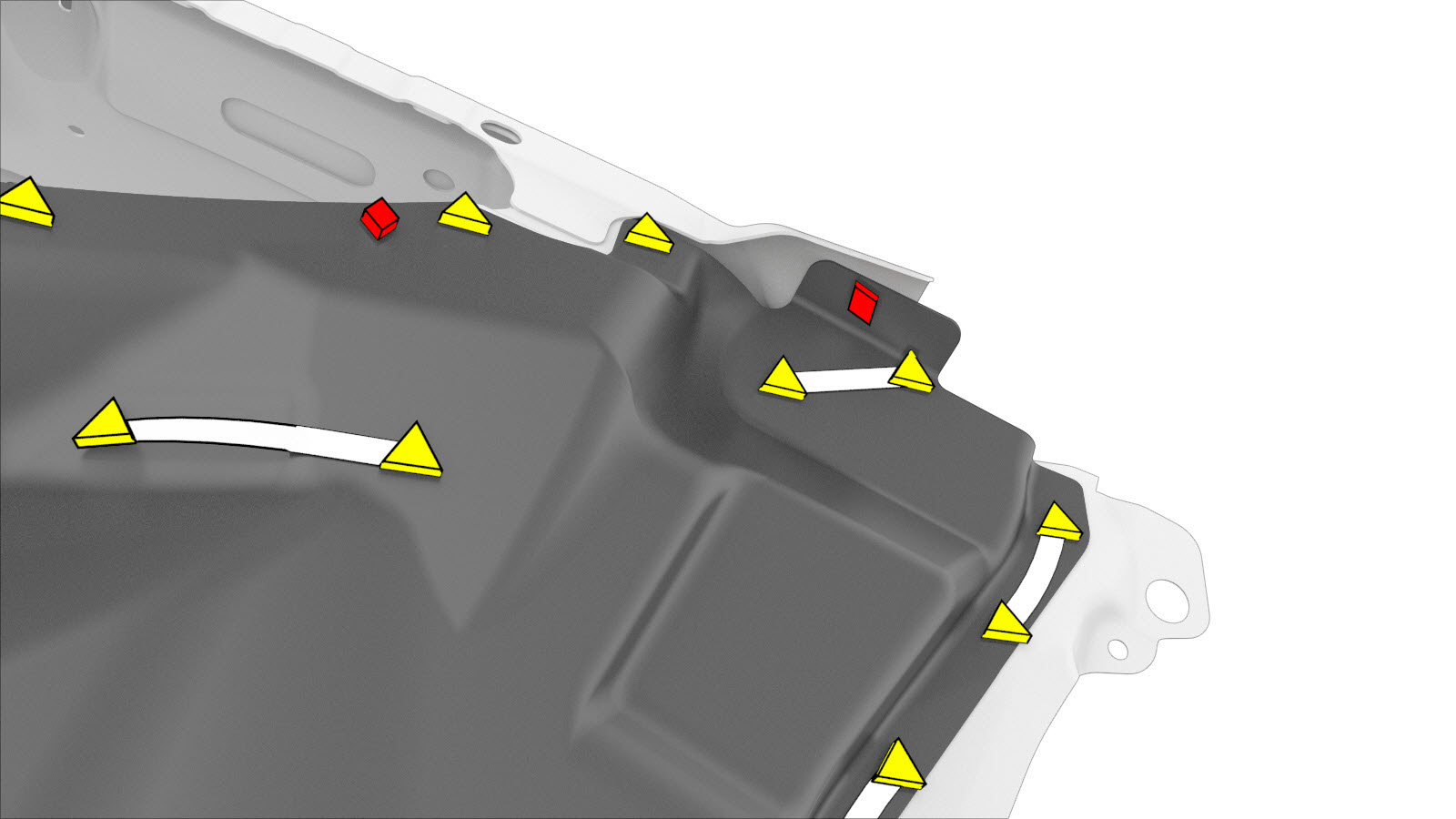

Remova o componente original.
- ou SPR de fábrica
- ou soldaduras por pontos de fábrica
-

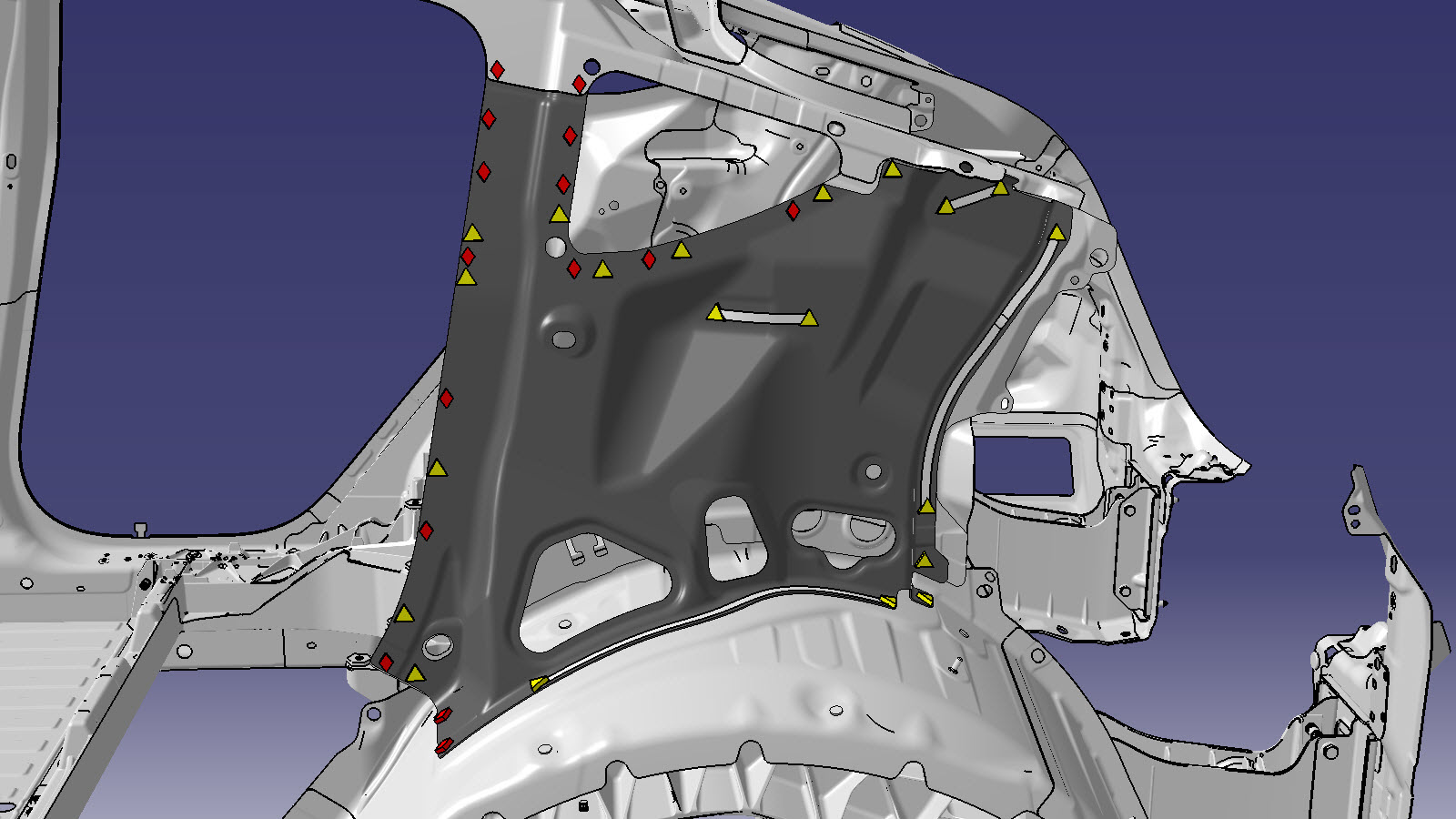

Remova o componente original.
- ou SPR de fábrica
- ou soldaduras por pontos de fábrica
-
Prepare a instalação.

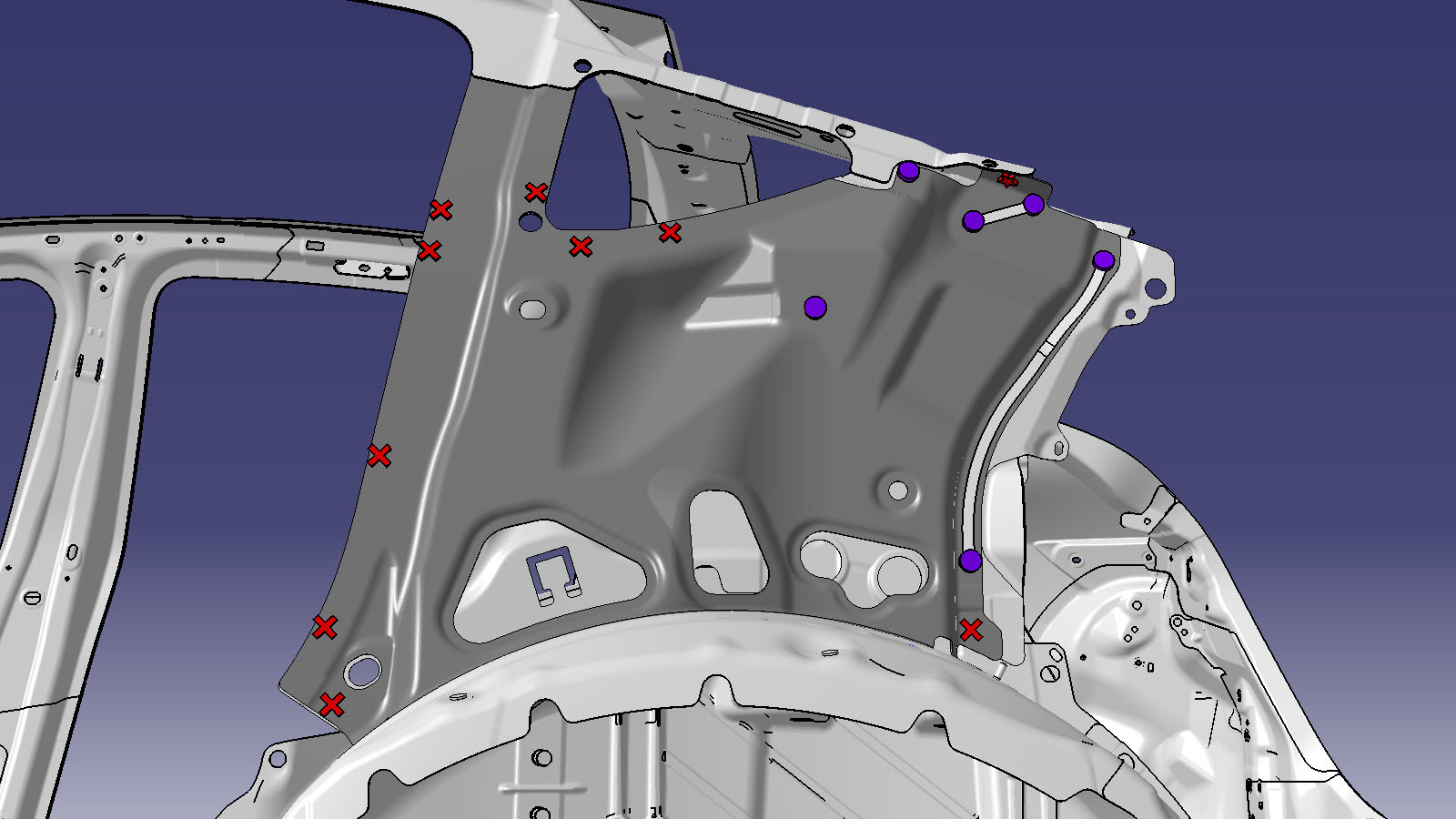

NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído. Fixe este local apenas com adesivo estrutural.
- Prepare a instalação.
- Prepare a instalação.

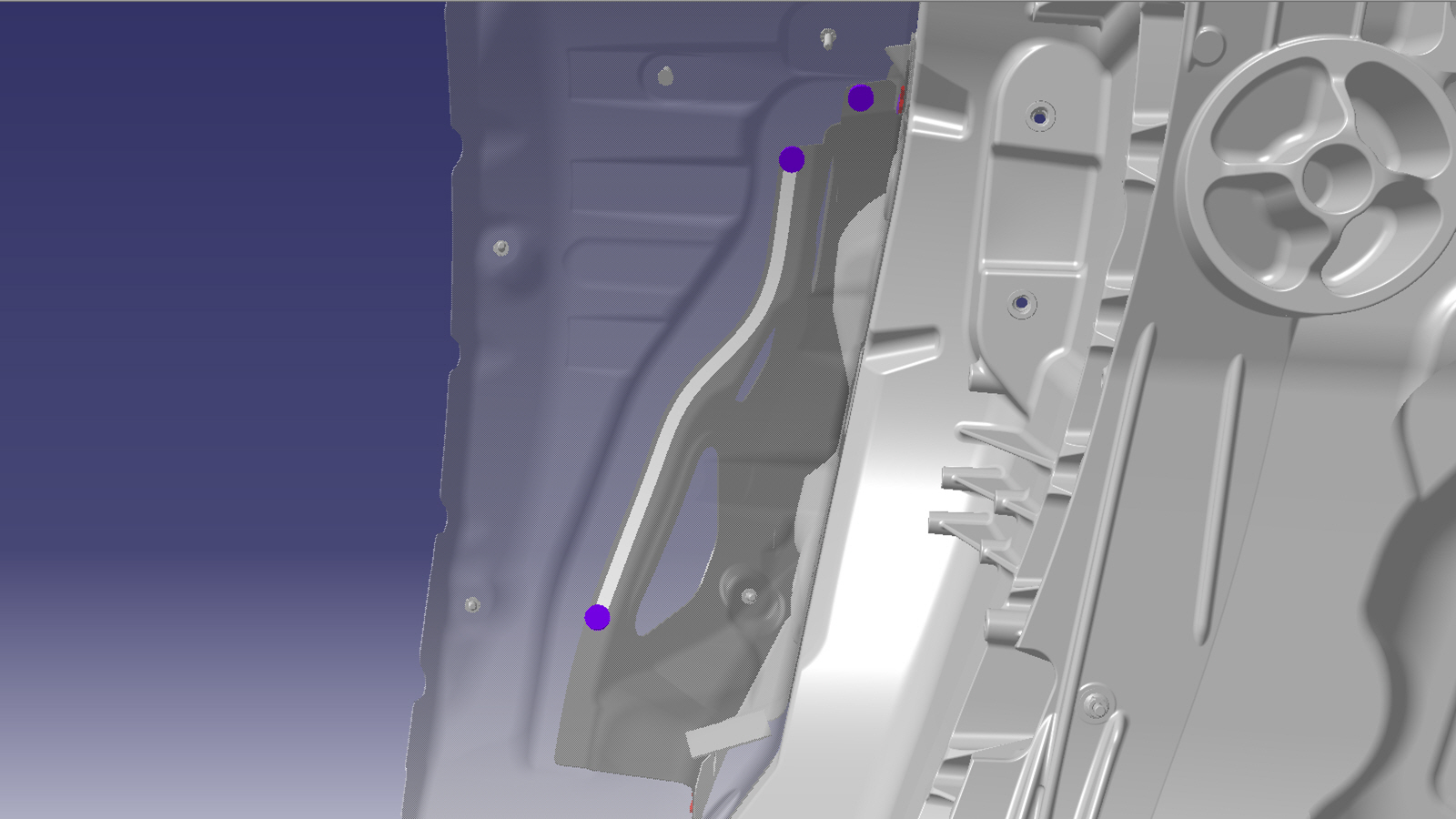

- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale o item Secção inferior do ângulo agudo.

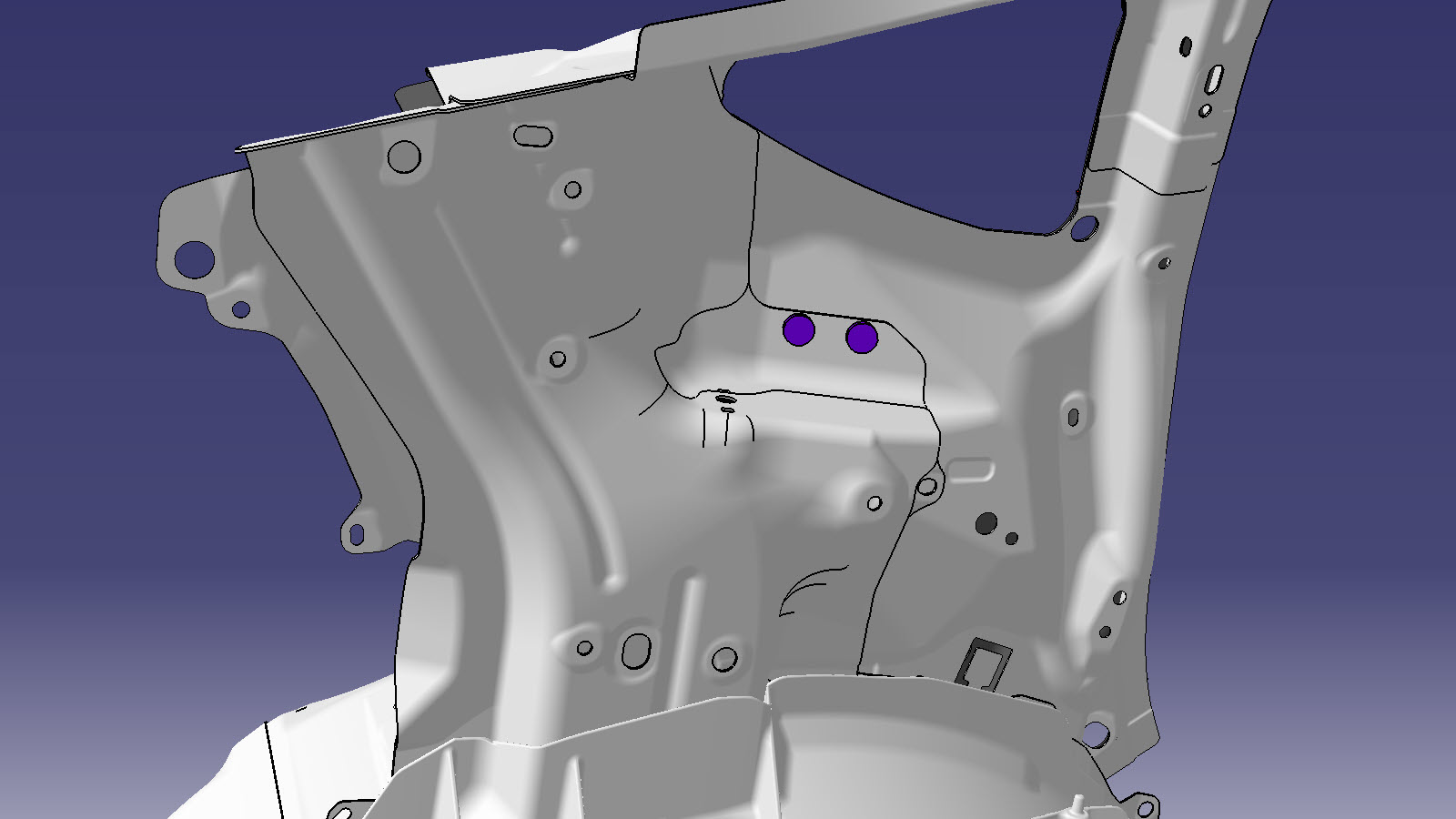

- Instale os fixadores, conforme indicado.
- Realize quaisquer operações pós-reparação necessárias.
- Apenas componente do lado esquerdo: Instale o Insulator - Wheelhouse - LH (Remove and Replace).
- Apenas componente do lado direito: Instale o Wheelhouse Insulator - Rear - RH (Remove and Replace).
