Reforço da torre do amortecedor (veículos construídos até 6 de fevereiro de 2023)

Código de correção: 10101301502, 10100202802 NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

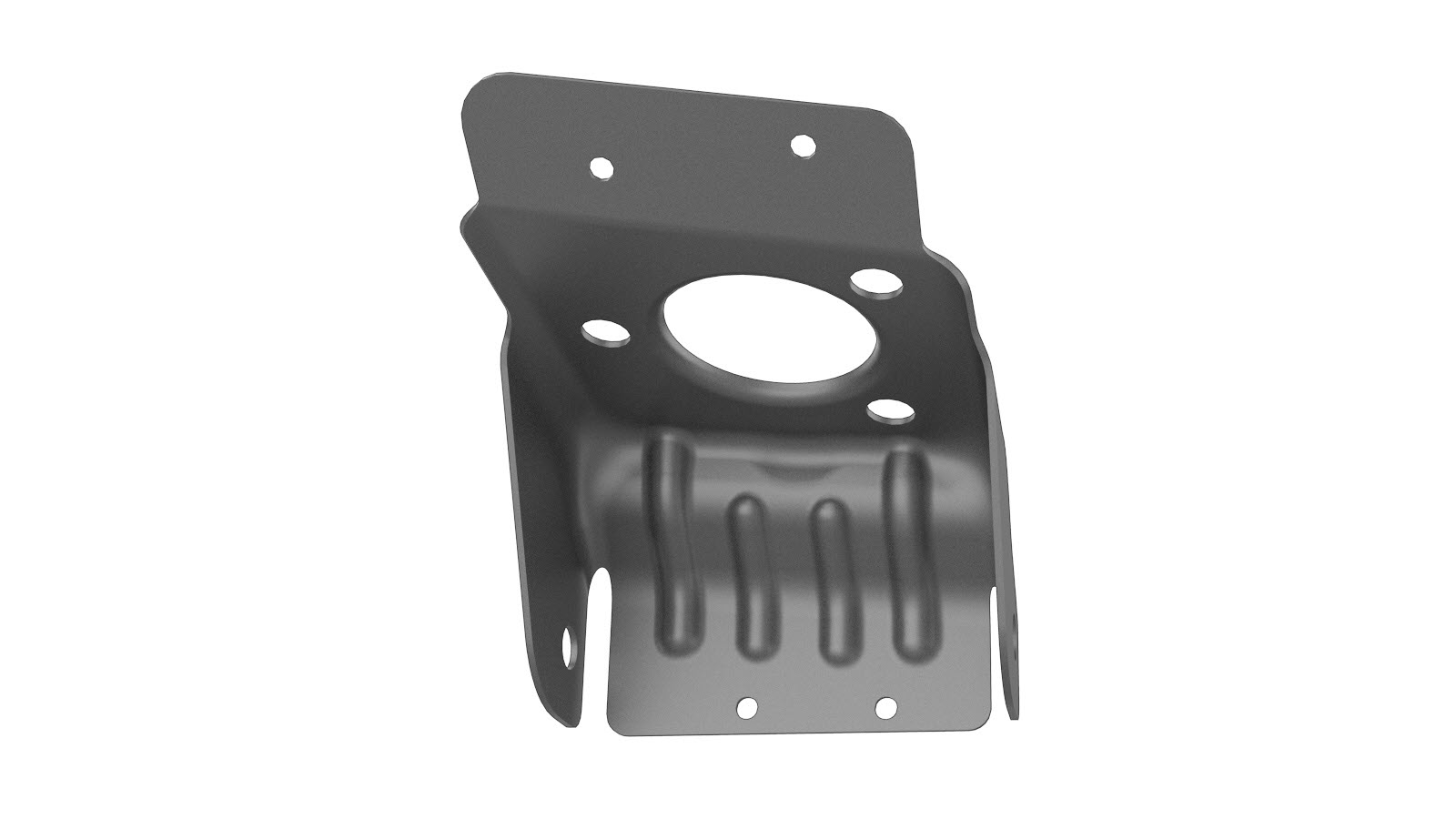

1	MY SP FUB SHOCKTOWER REINF (Reforço da torre do amortecedor)
4	Rebite estrutural de resistência elevada, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).
Retire o Damper Assembly - Front - LH (RWD) (Remove and Replace).
Retire o Knuckle - Suspension - Front - LH (Dual Motor) (Remove and Replace).

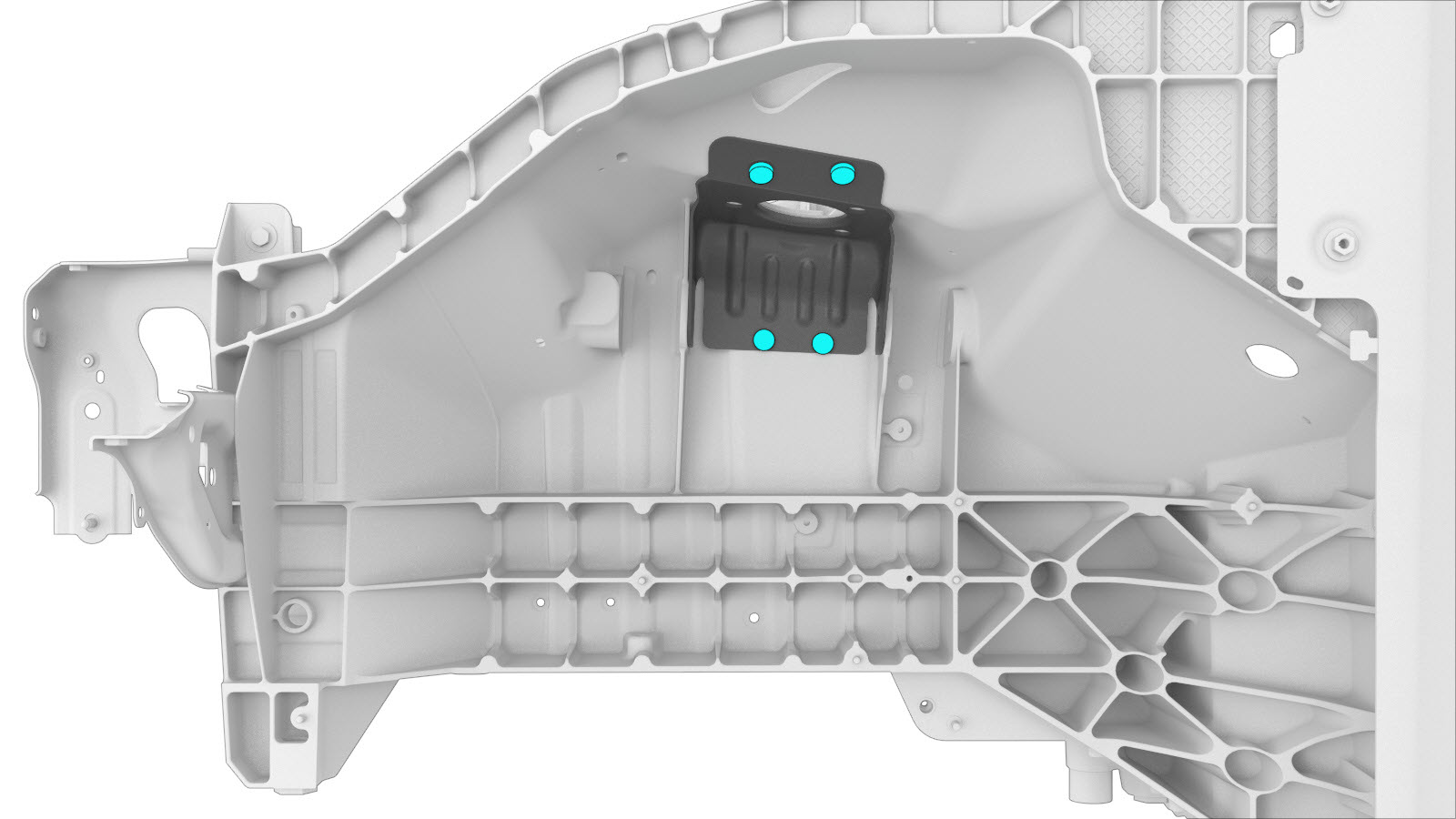

Remova o componente original.
- ou rebites estruturais de fábrica
Prepare a instalação.
- ou rebites estruturais de resistência elevada, 6,5 mm
Nota
Ao instalar um reforço da torre do amortecedor, certifique-se de que:
A parte superior do reforço da torre do amortecedor está alinhada com a parte superior da torre do amortecedor na parte inferior dianteira da carroçaria fundida.
Qualquer folga entre a parte superior do reforço da torre do amortecedor e a torre do amortecedor da parte inferior dianteira da carroçaria fundida não deve ser superior a 0,5 mm.
Instale o novo componente ou componentes.
Realize quaisquer operações pós-reparação necessárias.
Instale o Knuckle - Suspension - Front - LH (Dual Motor) (Remove and Replace).
Instale o Damper Assembly - Front - LH (RWD) (Remove and Replace).
Instale o Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).
