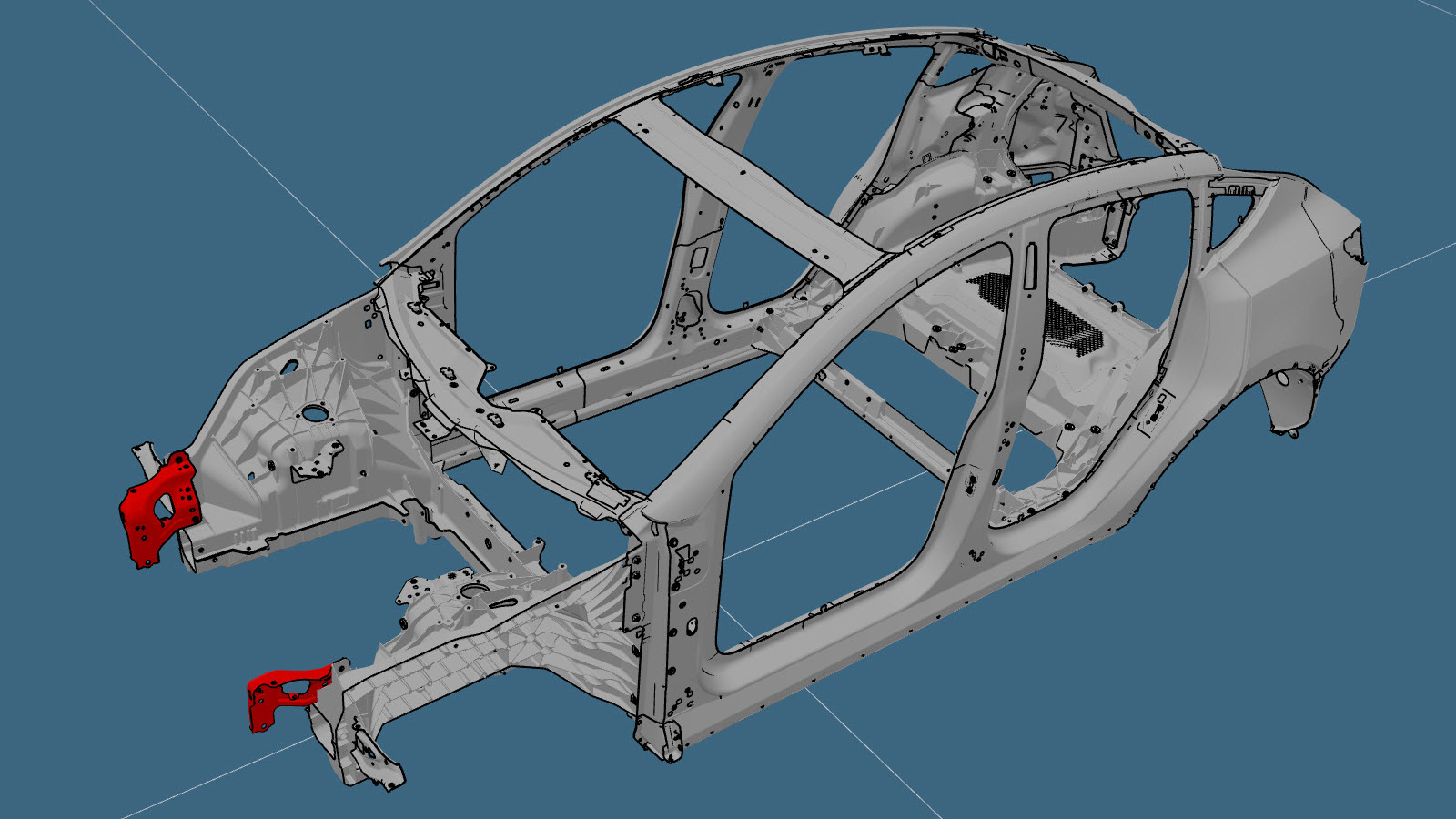

Suporte do módulo da extremidade dianteira

Código de correção: 10101301002, 10101301102 NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.

Lista de peças

Quantidade Descrição Imagem/Notas

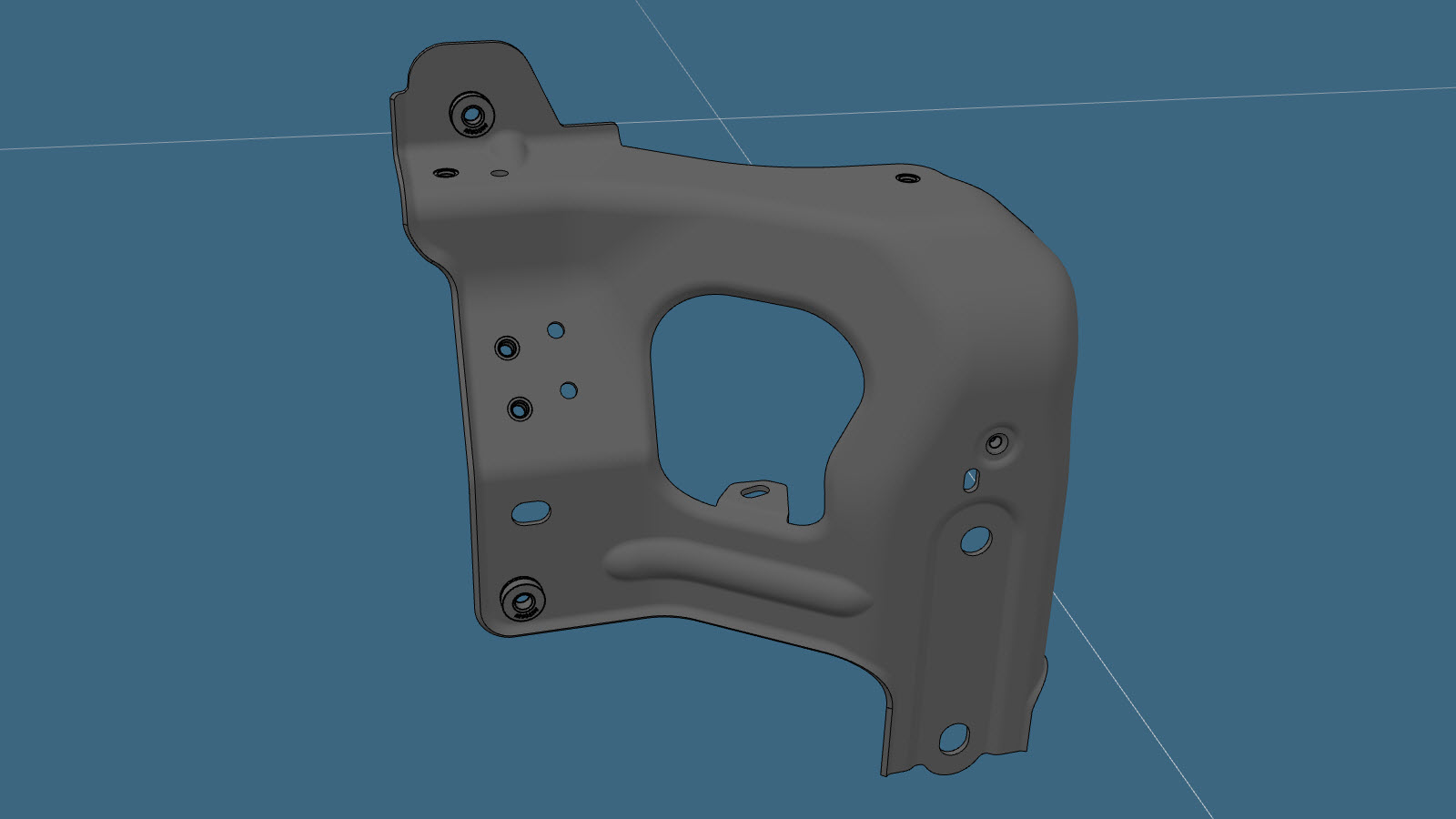

1 ASY - FEM BRKT (Suporte do módulo da extremidade dianteira)
2 Parafuso Número de peça Tesla 1063260-00-C.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o Fender Assembly - Front - LH (Remove and Install).
  2. Retire o Carrier - Front End (Remove and Replace).

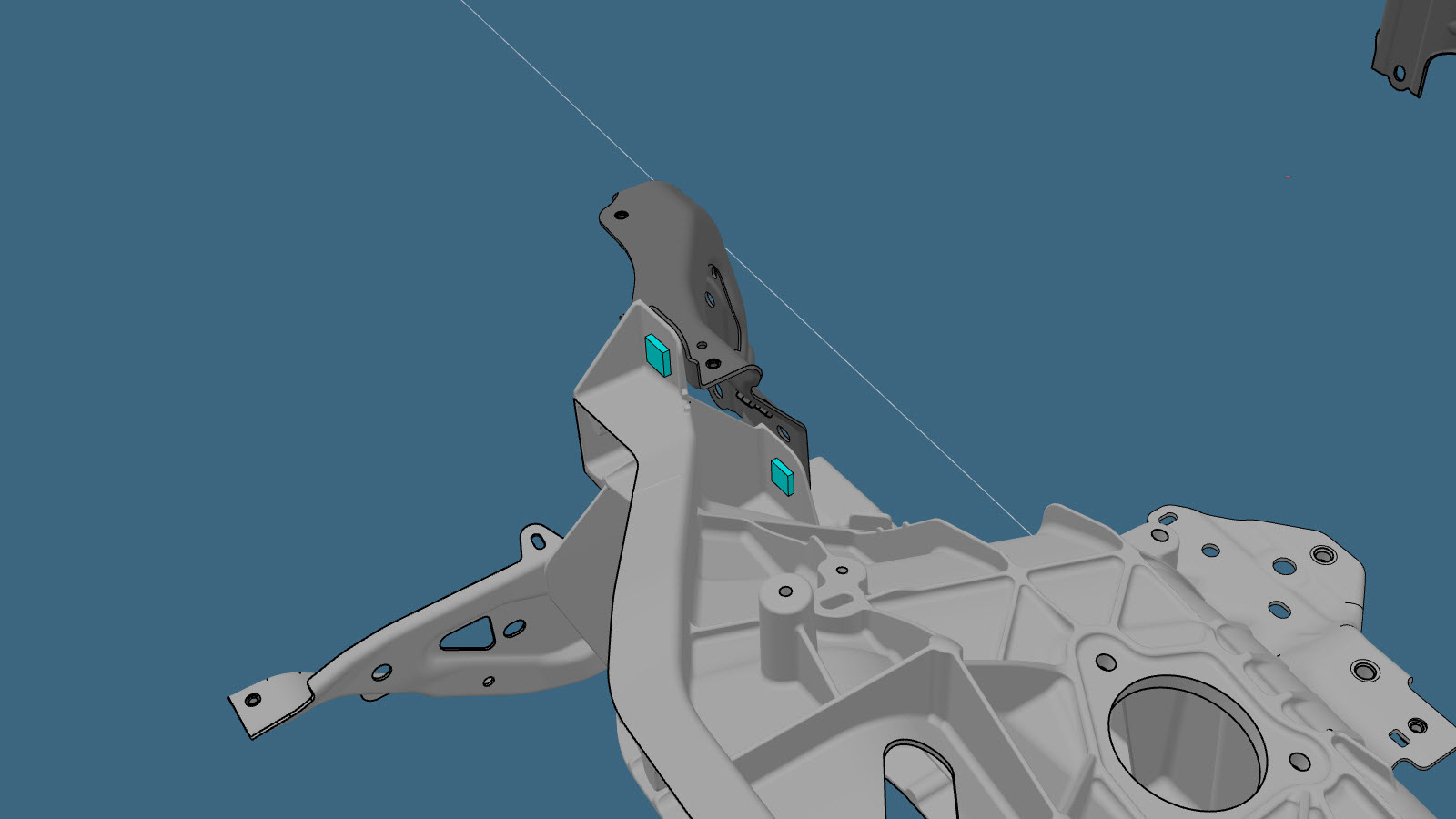

  3. Remova o componente original.
    • ou soldaduras por pontos de fábrica
  4. Remova o componente original.
  5. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota

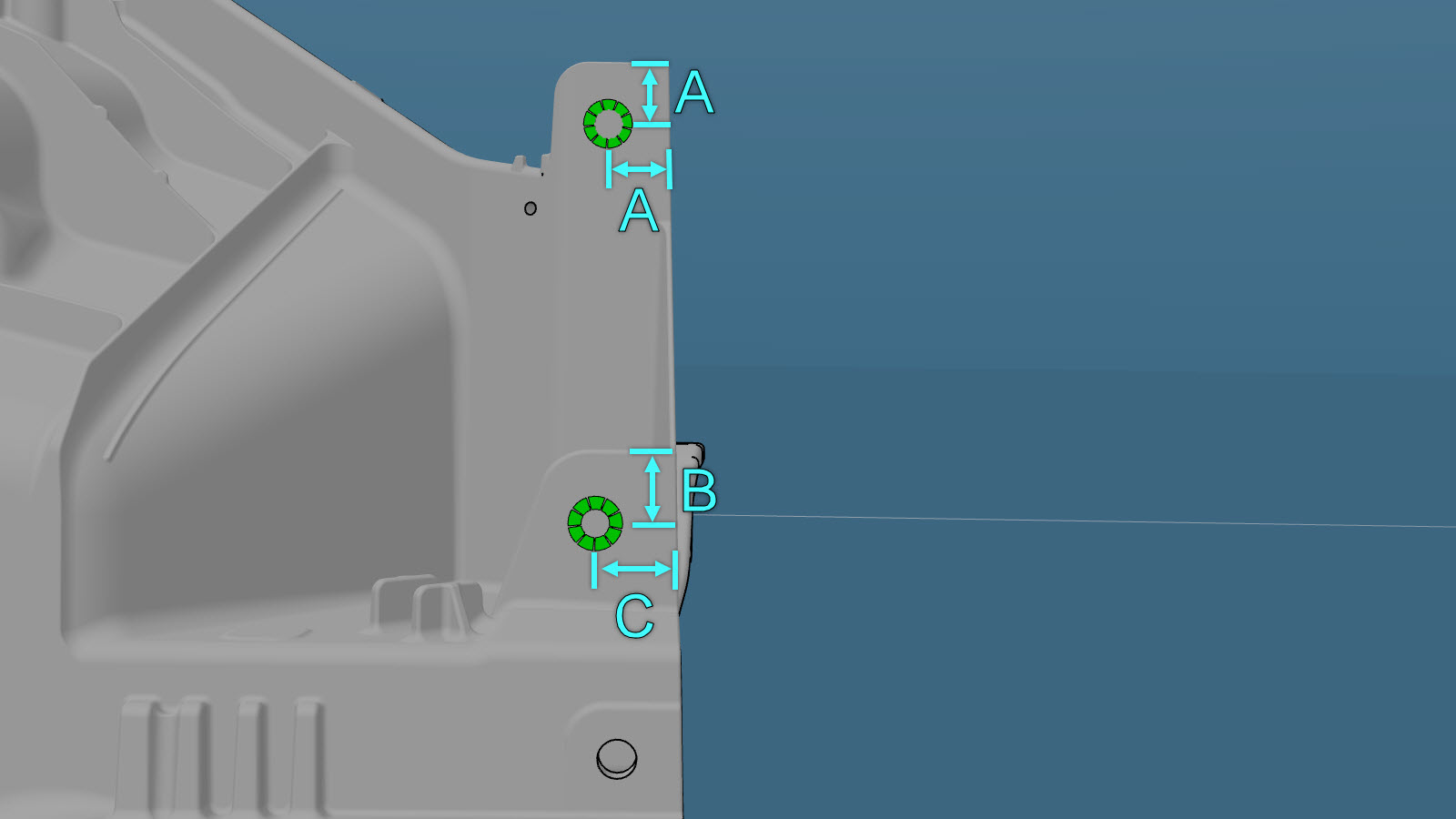

    Se a parte inferior dianteira da carroçaria fundida não tiver orifícios para parafusos, perfure orifícios de 8 mm utilizando as medidas fornecidas.
    • Ponto/linha de referência
    • Linha de corte A = 26,5 mm B = 28 mm C = 30 mm
  6. Prepare a instalação.

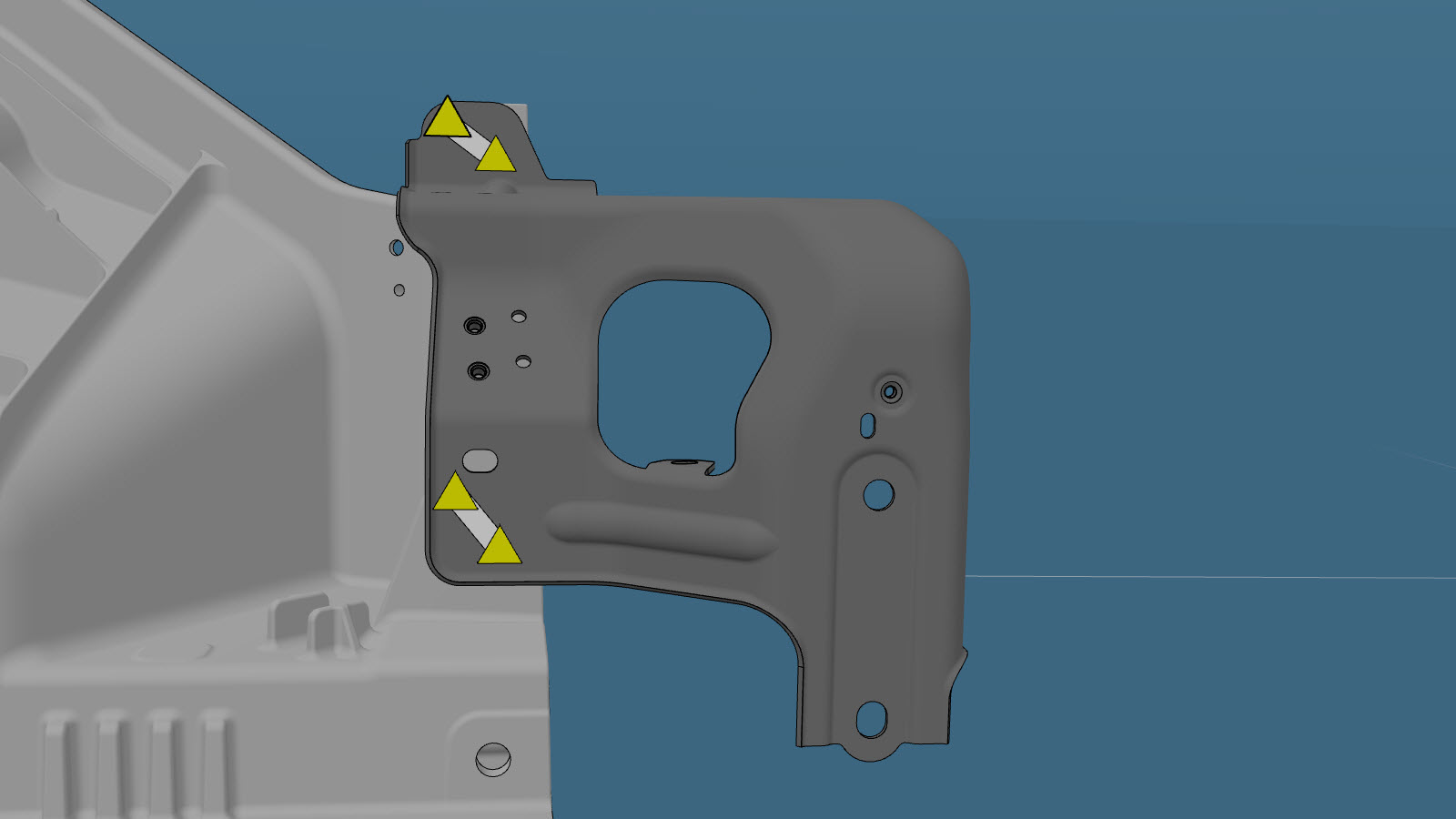

  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  8. Instale o novo componente ou componentes.
    Aperte os parafusos com um binário de 30 Nm.
  9. Realize quaisquer operações pós-reparação necessárias.
  10. Instale o Carrier - Front End (Remove and Replace).
  11. Instale o Fender Assembly - Front - LH (Remove and Install).
