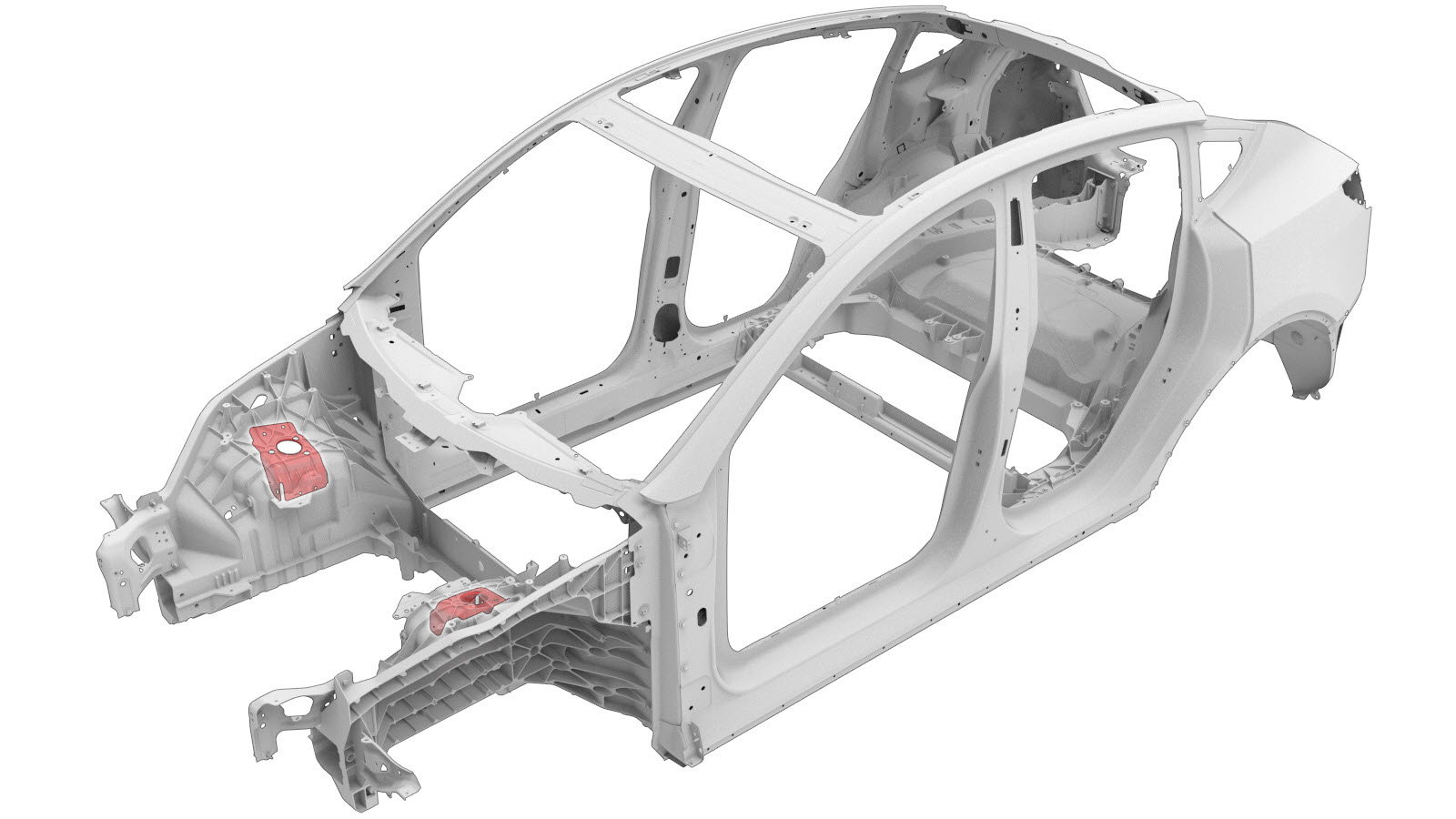

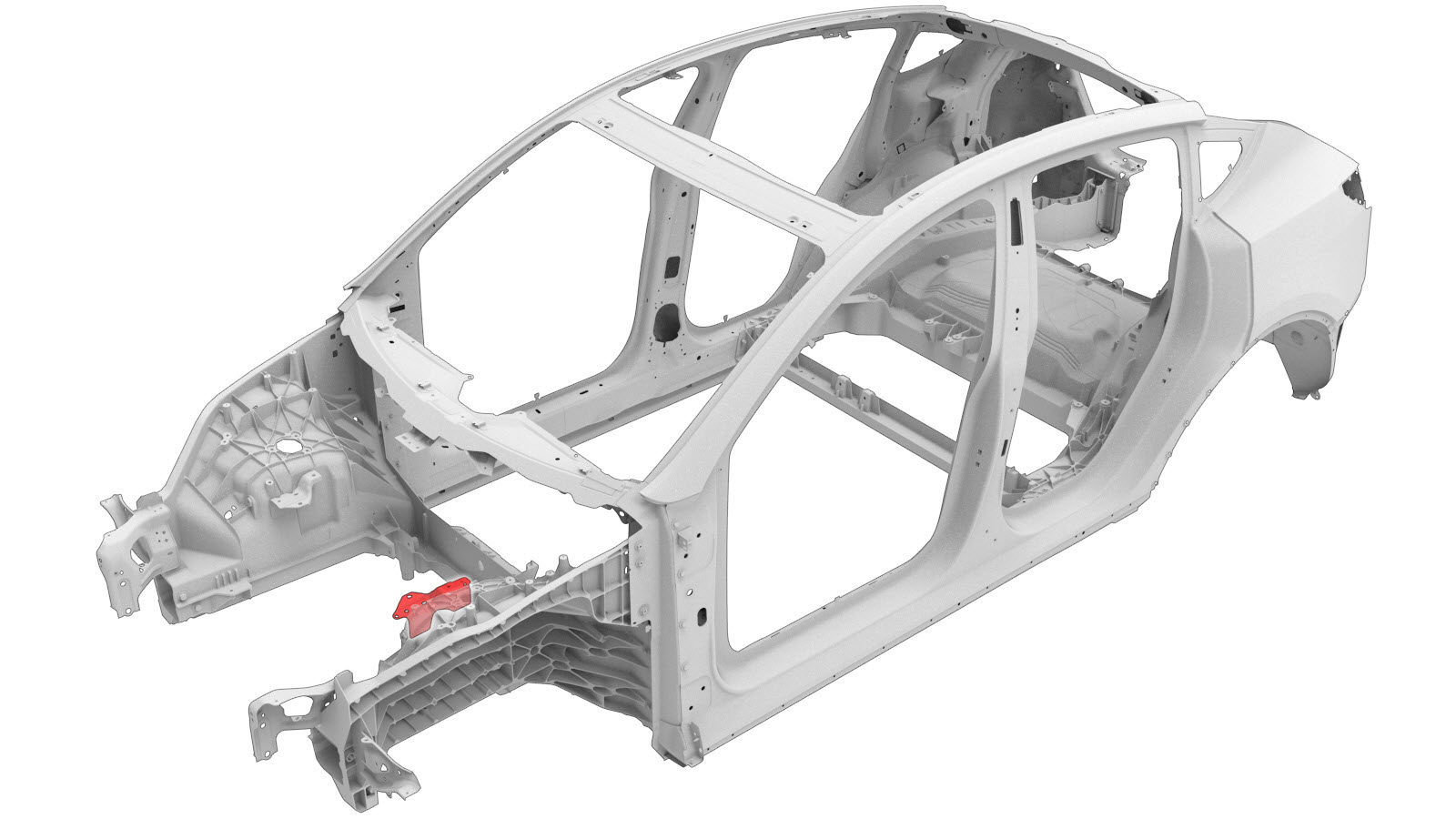

Suporte de ligação da torre do amortecedor (lado esquerdo)
Código de correção:
10101301702
NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

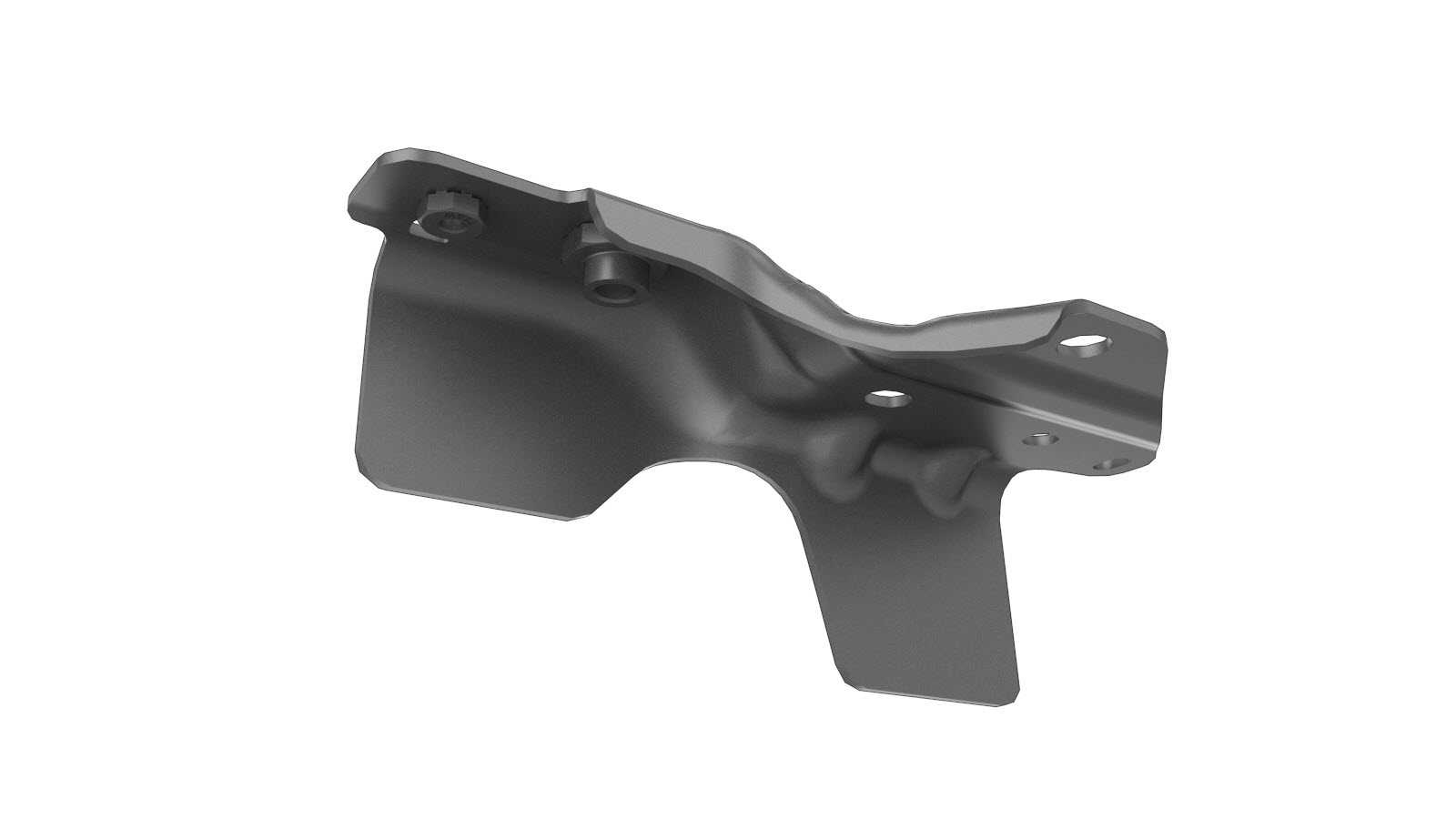

| 1 | ASY - BRKT SHOCKTOWER BRACE - LH (Suporte de ligação da torre do amortecedor – lado esquerdo) | |
| 5 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
- Retire o Supermanifold (Remove and Replace).
- Retire o Brake Lines - Front Bundle (Structural Pack) (Remove and Replace).
- Retire o Hydraulic Control Unit (HCU) - Brake (Structural Pack) (Remove and Replace).
-
Retire o item Reforço da torre do amortecedor (veículos construídos até 6 de fevereiro de 2023).
-

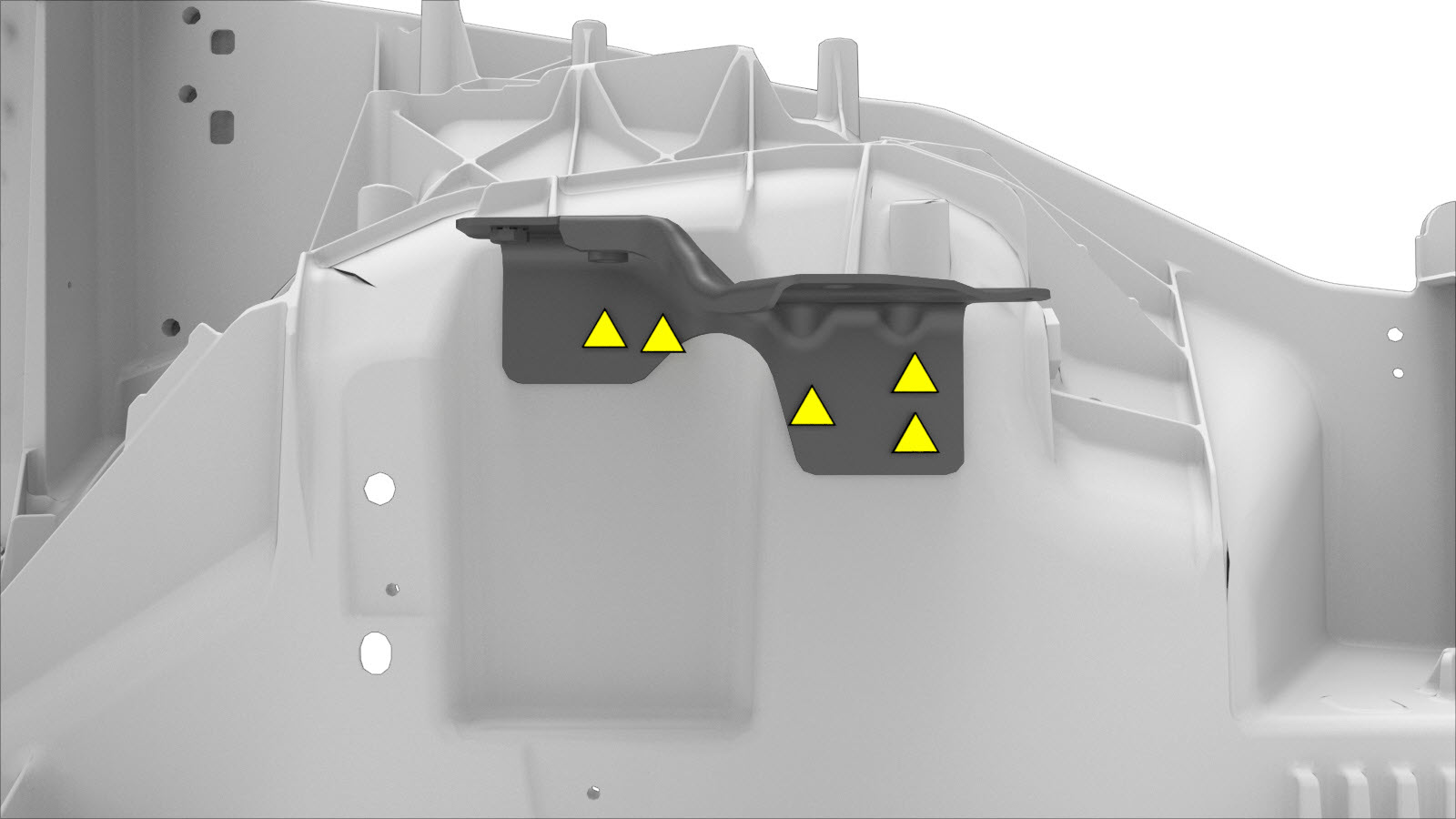

Remova o componente original.
- ou soldaduras por pontos de fábrica
-

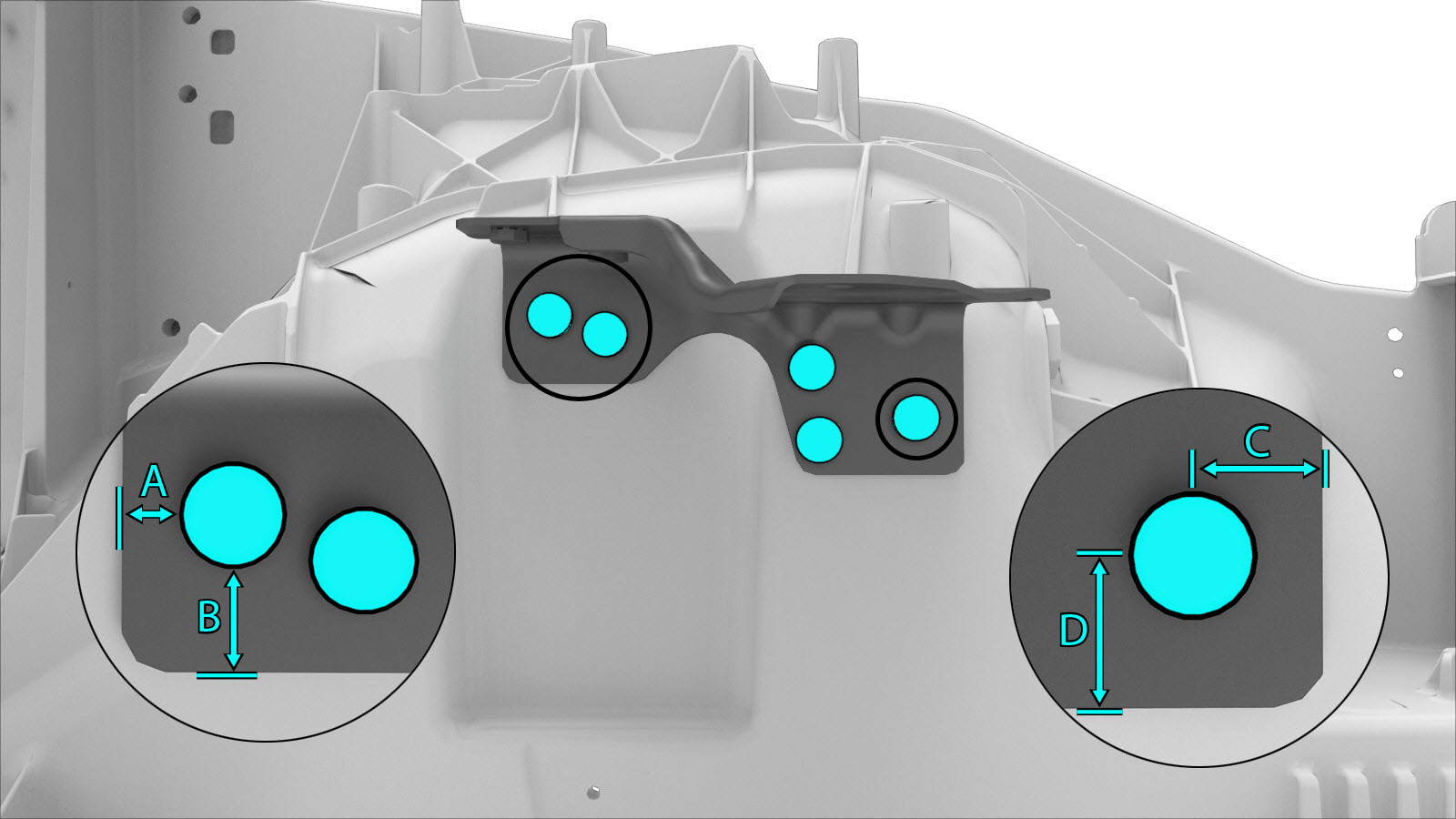

Prepare a instalação.
NotaInstale os rebites a partir do interior da cava da roda.
- Ponto/linha de referência
- ou rebites estruturais de resistência elevada, 6,5 mm A = 20 mm B = 28 mm C = 20 mm D = 23 mm
-

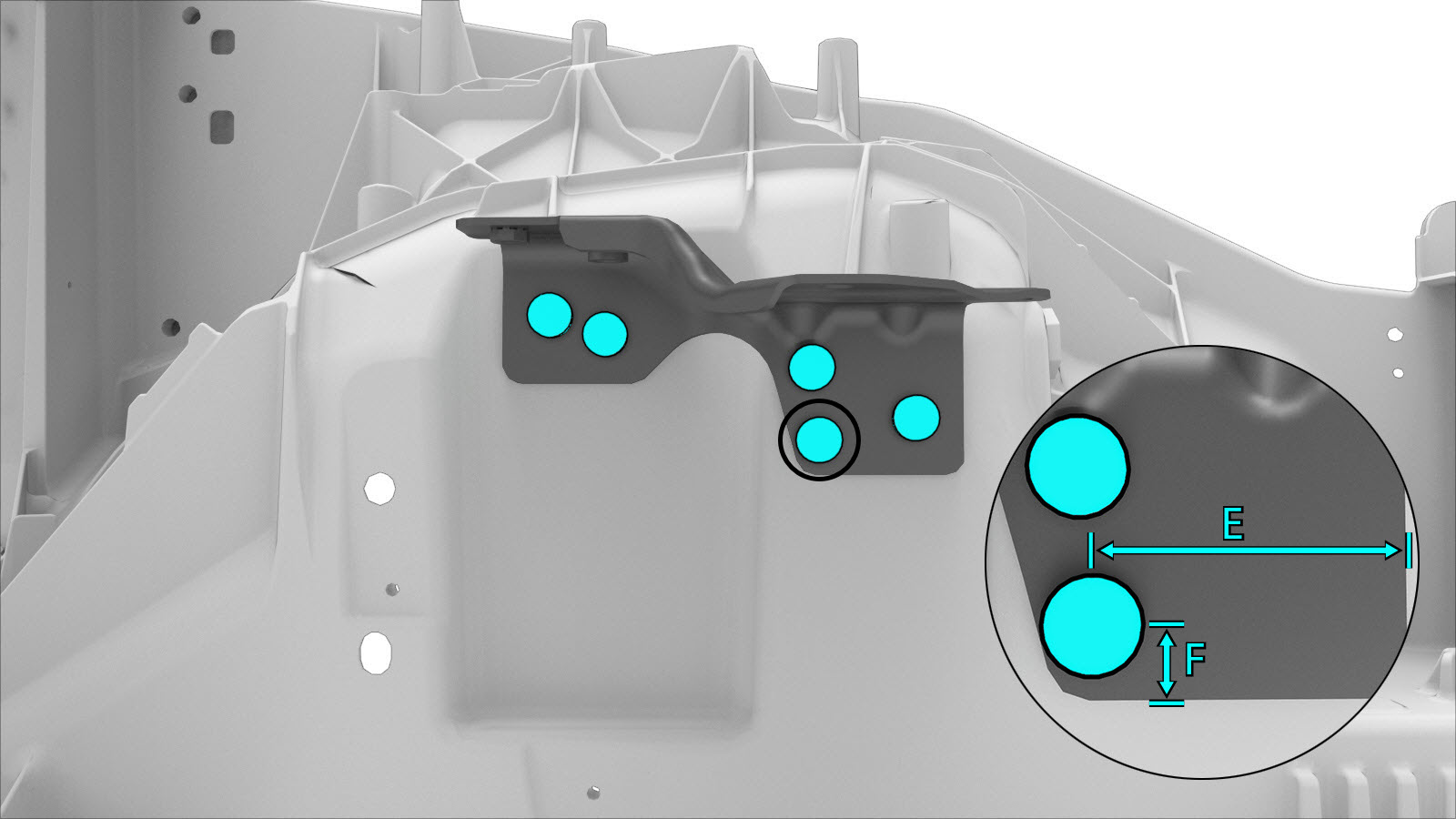

Prepare a instalação.
NotaInstale os rebites a partir do interior da cava da roda.
- Ponto/linha de referência
- ou rebites estruturais de resistência elevada, 6,5 mm E = 58 mm F = 14 mm
-

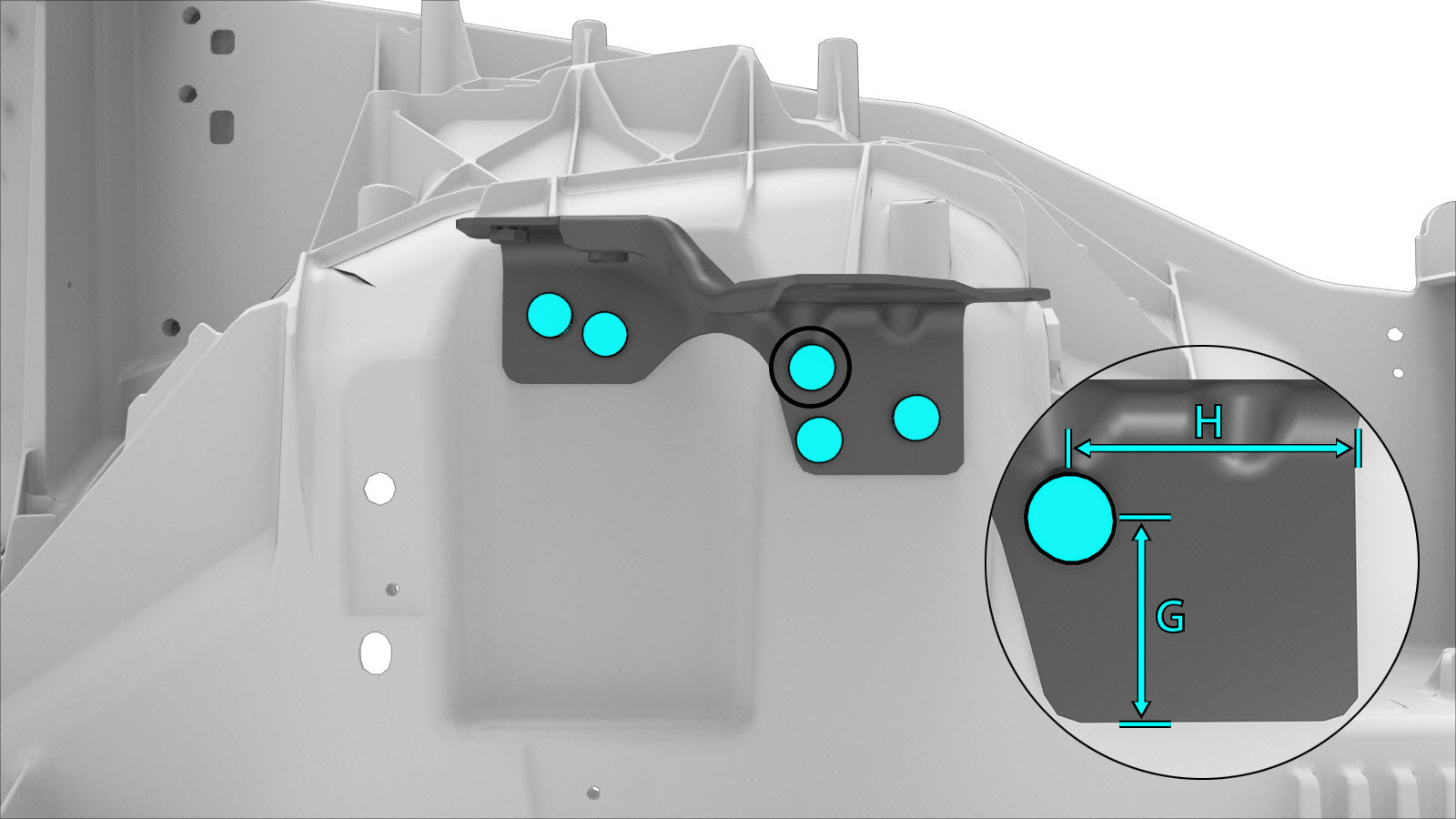

Prepare a instalação.
NotaInstale os rebites a partir do interior da cava da roda.
- Ponto/linha de referência
- ou rebites estruturais de resistência elevada, 6,5 mm G = 43 mm H = 61 mm
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale o item Reforço da torre do amortecedor (veículos construídos até 6 de fevereiro de 2023).
- Realize quaisquer operações pós-reparação necessárias.
- Instale o Hydraulic Control Unit (HCU) - Brake (Structural Pack) (Remove and Replace).
- Instale o Brake Lines - Front Bundle (Structural Pack) (Remove and Replace).
- Instale o Supermanifold (Remove and Replace).
