Glass - Roof - Fixed (Remove and Replace)

Código de corrección 10205002 2.10 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte para ver prácticas de trabajo seguras.

  • 2026-06-01: Se han añadido advertencias para ajustar el par del taladro en 1.
  • 2025-10-20: Se ha añadido una nota para indicar que no se puede volver a utilizar la junta del techo, y se ha incluido su referencia.
  • 2024-12-11: Se ha añadido una nueva precaución sobre los requisitos de servicio para la inspección del cristal previa a la instalación.
  • 08/07/2024: Se ha añadido un paso y una nota para colocar cinta adhesiva y comprobar que ha transcurrido el periodo de tiempo del adhesivo necesario para poder conducir.
Equipo:
  • 1571168-00-A - KIT DE EXTRACCIÓN DE CRISTALES WRD SPIDER 3
  • 1083427-00-A - EHL187 EXPRESS BLADE
  • 1082477-03-A - Alicates de punta fina
Warning IconA warning icon, calling your attention to a possibly risky situation
PRECAUCIÓN
Solo para Europa: Solo los técnicos que hayan recibido formación para trabajar con diisocianatos y hayan completado todos los cursos de certificación necesarios pueden realizar los procedimientos con uretano y otros productos con diisocianatos. Deben usarse equipos de protección individual (EPI) para trabajar con productos que contienen diisocianatos.
Warning IconA warning icon, calling your attention to a possibly risky situation
PRECAUCIÓN
Debe inspeccionar los nuevos componentes de cristal (parabrisas, techo, puertas y cristal fijo) antes de su instalación para cumplir con los estándares de calidad internos de Tesla. Realice la inspección descrita en antes de comenzar este procedimiento.
Figura 1. Se muestra el Model 3; el Model Y es similar

Retirar

  1. Abra todas las puertas y baje todas las ventanillas.
  2. Abra el portón trasero.
  3. Aplique cinta protectora para proteger la pintura del vehículo.
  4. Instale el protector del revestimiento del techo entre el revestimiento del techo y el cristal fijo, por encima del asiento trasero del lado del conductor.

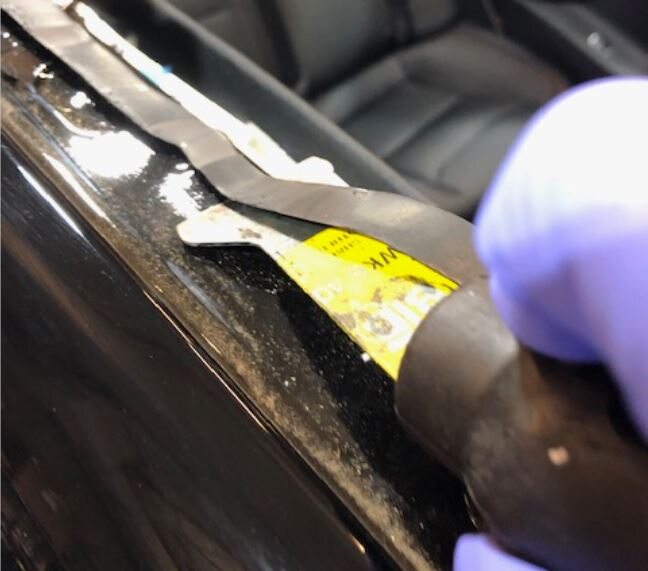

  5. Utilice la herramienta Equalizer para separar las referencias (2 uds.) del cristal del techo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deslice la herramienta Equalizer hacia arriba contra las referencias y, a continuación, separe con cuidado el adhesivo del parabrisas. Es posible que no pueda ver claramente la referencia, pero puede localizarla con ayuda de la cuchilla. Libere la referencia para facilitar el proceso de corte.
  6. Fije el cable a la herramienta e introduzca la herramienta a través del uretano en la esquina trasera izquierda del conjunto del cristal del techo fijo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar el conjunto del forro del techo ni la pintura exterior.
  7. Inserte la cuerda de nailon.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de insertar una longitud suficiente de cable para envolverlo alrededor de la circunferencia del cristal.
  8. Dirija la cuerda de nailon alrededor del cristal, levantándola y colocándola debajo de las juntas.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar la junta del parabrisas mientras la coloca.
  9. Vuelva a introducir la cuerda de nailon en la herramienta e insértela en el vehículo.
  10. Retire la cuerda de nailon de la herramienta.
  11. Fije las herramientas de corte al cristal fijo y bombéelas para asegurarlas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que están bien fijadas; para ello, el anillo de color rojo debe dejar de verse.
  12. Utilice un extremo de la cuerda de nailon como punto de anclaje en el vehículo con la ventosa.
  13. Pase la cuerda de nailon a través de la herramienta de corte y gírela para tensar la cuerda de nailon.
  14. Install an angle driver to an electric drill and set the drill clutch to 1.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Failure to set the drill clutch to 1 may result in serious injury.
  15. Use the drill to turn the spindle on the cutting tool. Begin cutting urethane around the glass.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Do not begin cutting the windshield without first setting the drill clutch to 1. Failure to do so may result in serious injury.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Wear appropriate eye and hand protection while cutting the glass assembly.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Place a plastic guard to protect the headliner assembly.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Take precaution to make sure the line goes above the datums and the roof brackets. If the line gets caught on the roof bracket then the line will break.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use the headliner protector or a trim tool to apply upward pressure to the line as it cuts. Do not use your hands.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Move the cutting tool as needed while keeping the line close to a 90° angle. If the line gets stuck, try to pull it backwards in order release it from under the metal roof bracket or change the positions of the anchor and cutting tool.
    Figura 2. Plastic guard to protect the headliner
  16. Retire las herramientas de corte del cristal.
  17. Con ayuda de otra persona, fije las ventosas (4 uds.) a cada esquina del cristal fijo del techo.
  18. Con la ayuda de otra persona, retire del vehículo el cristal fijo del techo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deseche el cristal según la normativa local.
  19. Utilice un rascador para retirar el uretano antiguo de la carrocería y, a continuación, limpie la superficie de la carrocería con toallitas con alcohol isopropílico.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el uretano restante tenga un grosor igual o inferior a 1 mm.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Durante este paso, asegúrese de utilizar el EPI adecuado, incluidos guantes resistentes a cortes.
  20. Retire las referencias rotas y sustituya los tapones de la carrocería dañados.

Instalar

  1. Limpie el recorrido de uretano del vehículo con una toallita con alcohol isopropílico.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deje secar durante 1 minuto.
  2. Fije las ventosas (4 uds.) a cada esquina del nuevo cristal fijo del techo.
  3. Con ayuda de otra persona, coloque el cristal nuevo del techo en el vehículo para ajustarlo en seco.
  4. Asegúrese de que la separación y el enrasado estén dentro de los límites aceptables.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si el cristal está demasiado alto, puede que sea necesario recortar o retirar apoyos.
  5. Con ayuda de otra persona, retire el cristal del techo y colóquelo boca abajo sobre un soporte.
  6. Retire la cinta protectora de la carrocería.
  7. Limpie las superficies de contacto del cristal con alcohol isopropílico.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deje secar durante 1 minuto.
  8. Aplique imprimación de uretano a la carrocería del vehículo a lo largo de la trayectoria del uretano y en las zonas que se hayan dañado durante la retirada del cristal fijo del techo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La imprimación debe rodear el interior del soporte del techo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deje que la imprimación se seque durante al menos 1 minuto.
  9. Aplique uretano a la carrocería siguiendo la trayectoria original.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el cordón de uretano tiene una sección transversal triangular de aproximadamente 12,5 mm de ancho y 20 mm de alto.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El uretano debe rodear el interior del soporte del techo.
  10. Con ayuda de otra persona, instale el nuevo cristal fijo del techo en el vehículo, pero no lo ajuste todavía.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Alinee las referencias de la parte delanteras y trasera del cristal con la carrocería.
  11. Coloque una nueva junta en la parte delantera del cristal, debajo de la junta del parabrisas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No se puede volver a utilizar la junta del techo. El nuevo cristal del techo viene con una nueva junta. Si se vuelve a usar el cristal del techo, solicite la junta del techo (1531353-00-A) por separado.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Utilice una herramienta para guarnecidos para asentar correctamente la junta del cristal del techo bajo la junta del parabrisas.
  12. Una vez colocado, haga presión sobre el cristal para ajustarlo en la carrocería.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice sacos de arena en la parte delantera si es necesario.
  13. Compruebe que la separación y el enrasado estén dentro de las especificaciones, y ajústelos si es necesario.
  14. Retire las ventosas del cristal del techo.
  15. Limpie el cristal.
  16. Coloque cinta de pintor en el cristal para fijarlo en su posición.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    No conduzca el vehículo hasta que haya transcurrido el tiempo de conducción mínimo recomendado por el fabricante del adhesivo. Si es necesario, deje la cinta aplicando presión sobre el cristal del vehículo e indique al cliente que puede retirarla una vez transcurridas 24 horas. Además, indique al cliente que debe evitar velocidades de conducción altas y baches a alta velocidad durante las siguientes 24 horas.
  17. Suba todas las ventanillas y cierre todas las puertas.
