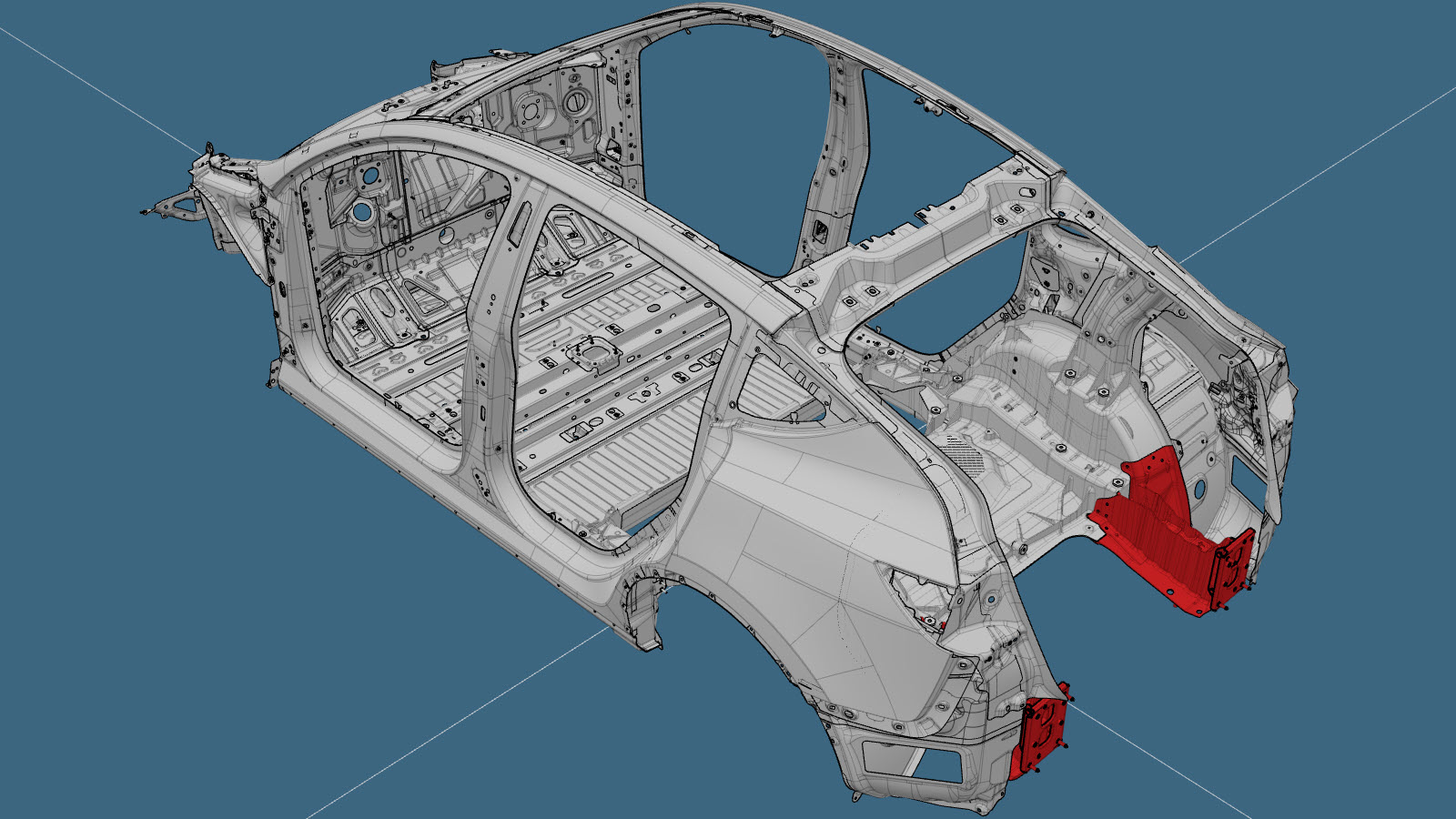

后纵梁（带轮罩部分的大区块）

校正代码： 10102102602 10102102702 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注

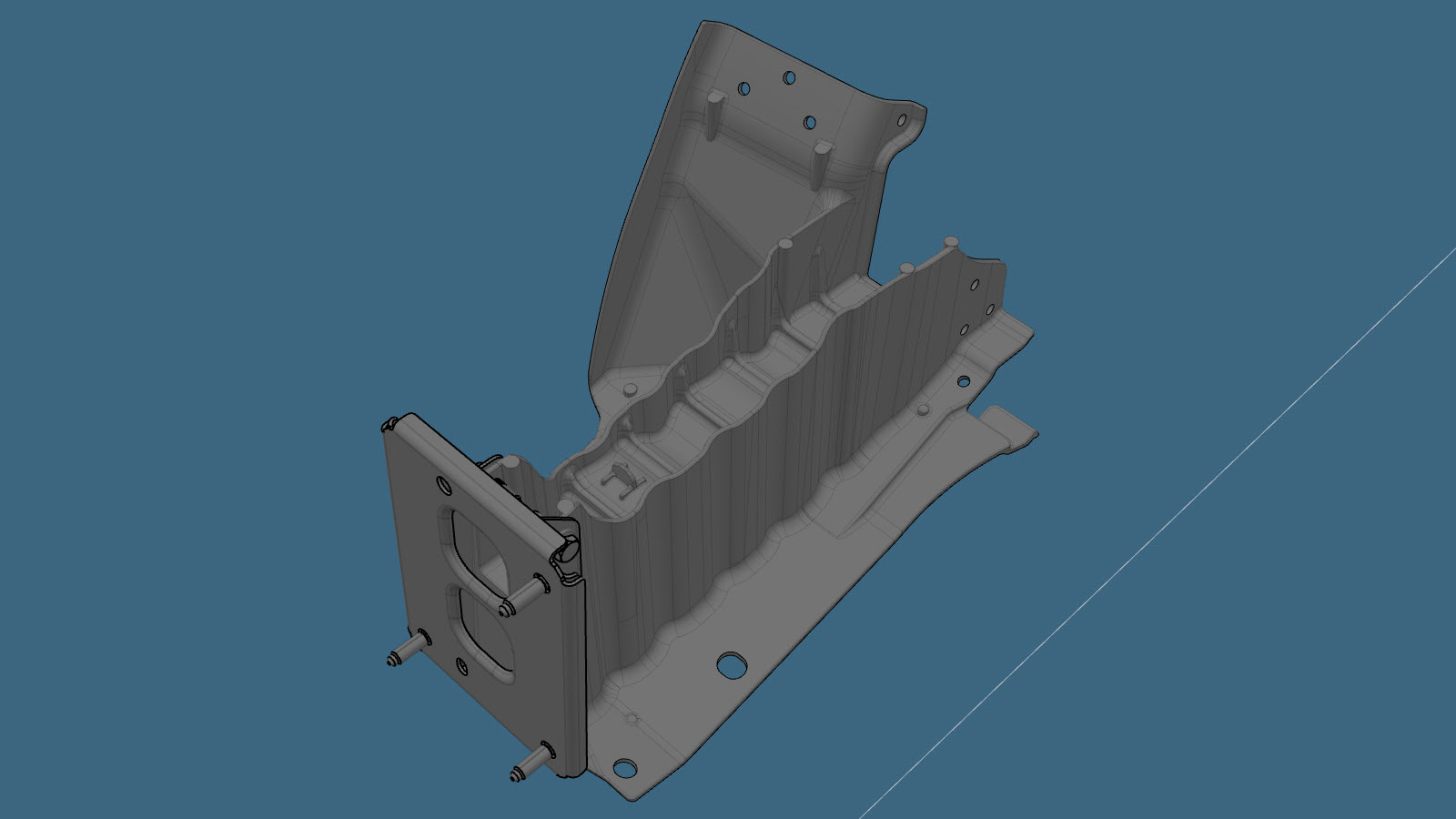

1 ASSEMBLY - REAR RAIL LARGE SECTION CASTING（后车架纵梁 - 大区块）
1 Model Y RUB Large Cutline Jig - LH（LH 切割夹具）

Tesla 零件号 2173882-00-A。
1 Model Y RUB Large Cutline Jig - RH（RH 切割夹具）

Tesla 零件号 2173883-00-A。
1 BUTYL FOIL PATCH 300X150x2MM（丁基胶箔补片） Tesla 零件号 1004969-00-A。
2 高强度结构型铆钉，6.5 毫米
1 结构型沉头铆钉，6.5 mm
9 螺栓 , HH,M8-1.25x40,[109],G0110,SM Tesla 零件号 1621075-00-A。
9 螺母 Tesla 零件号 1111537-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆下后面板侧方总成。

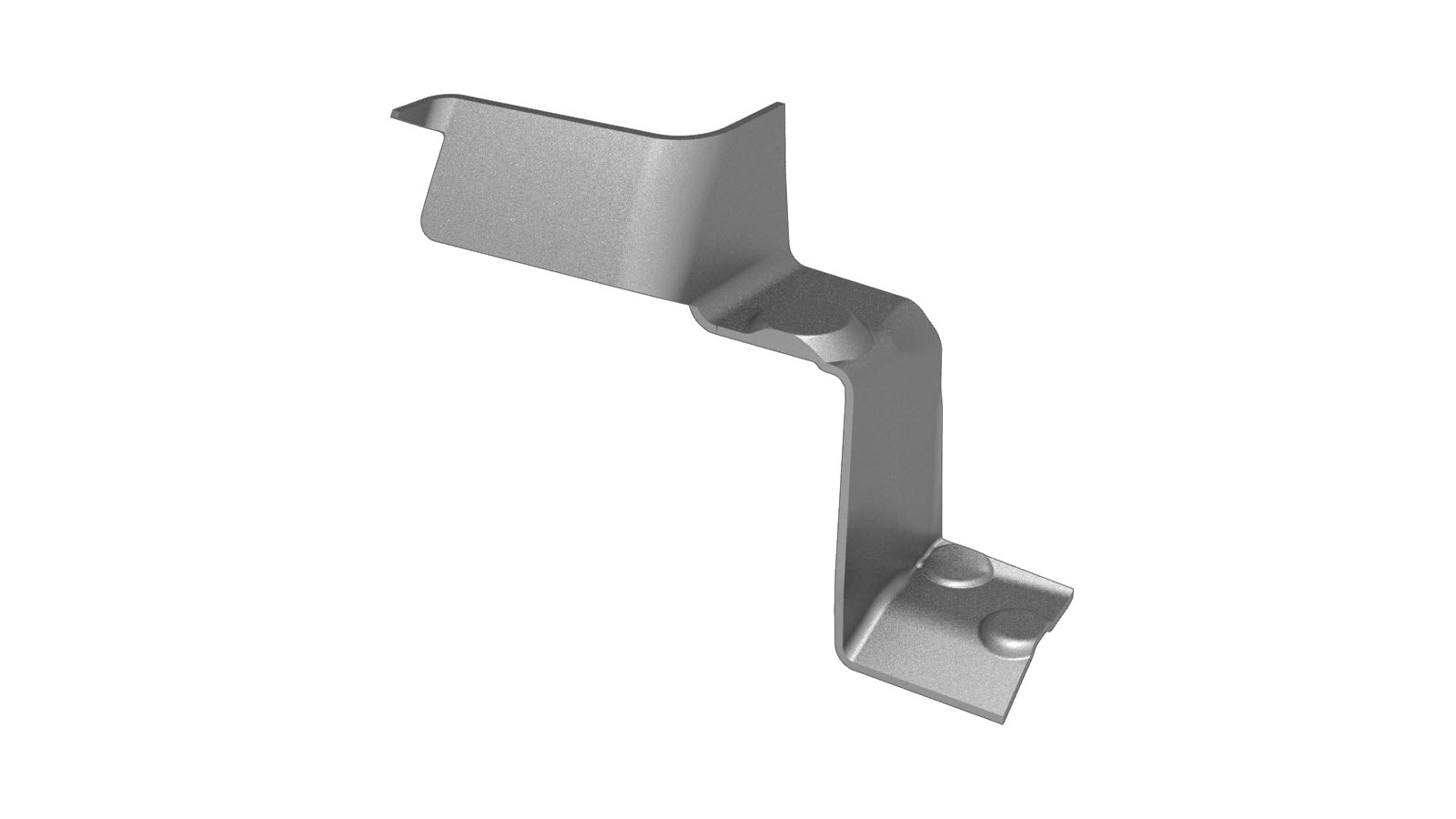

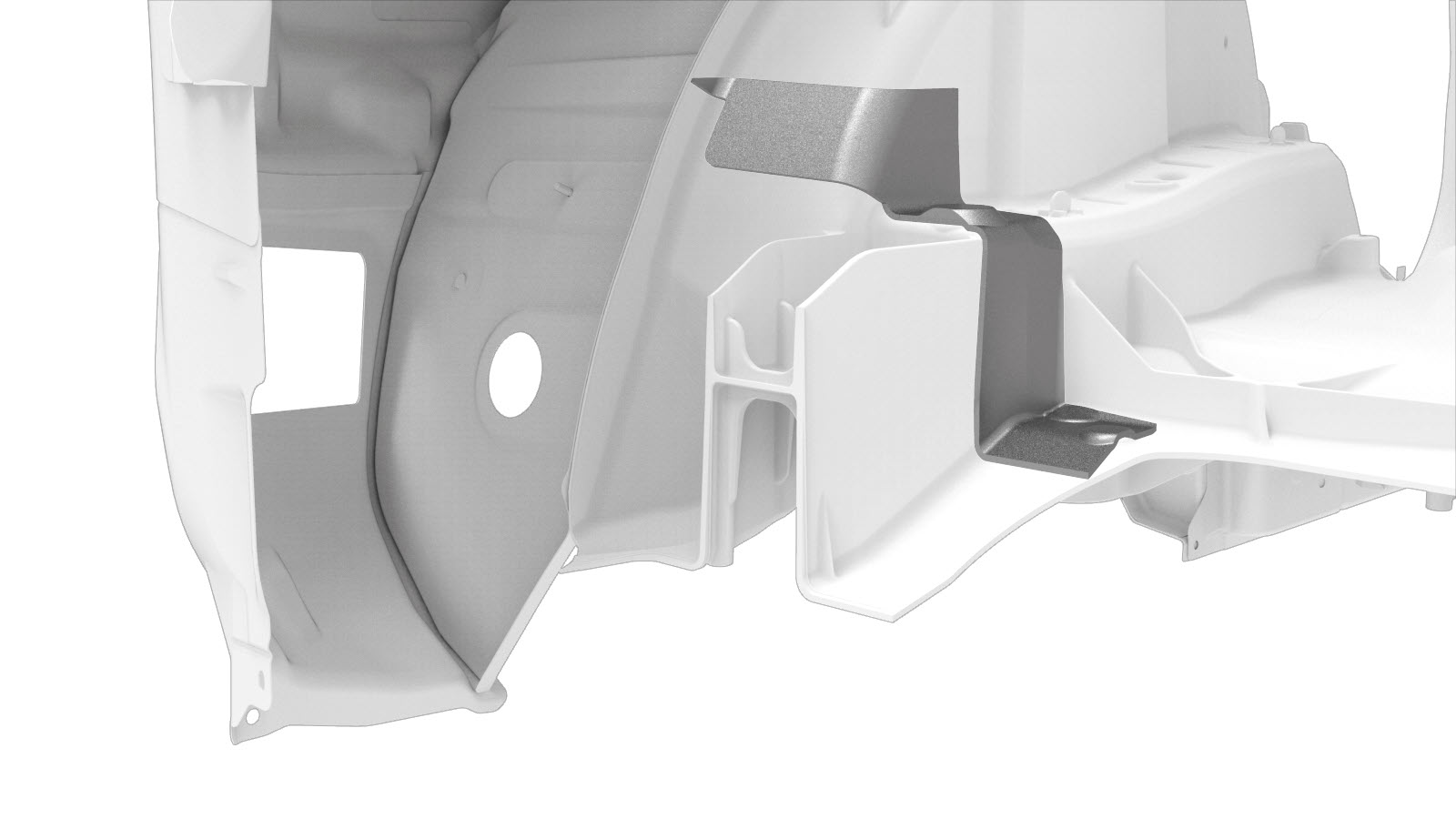

  2. 拆下侧翼支架（下部）。

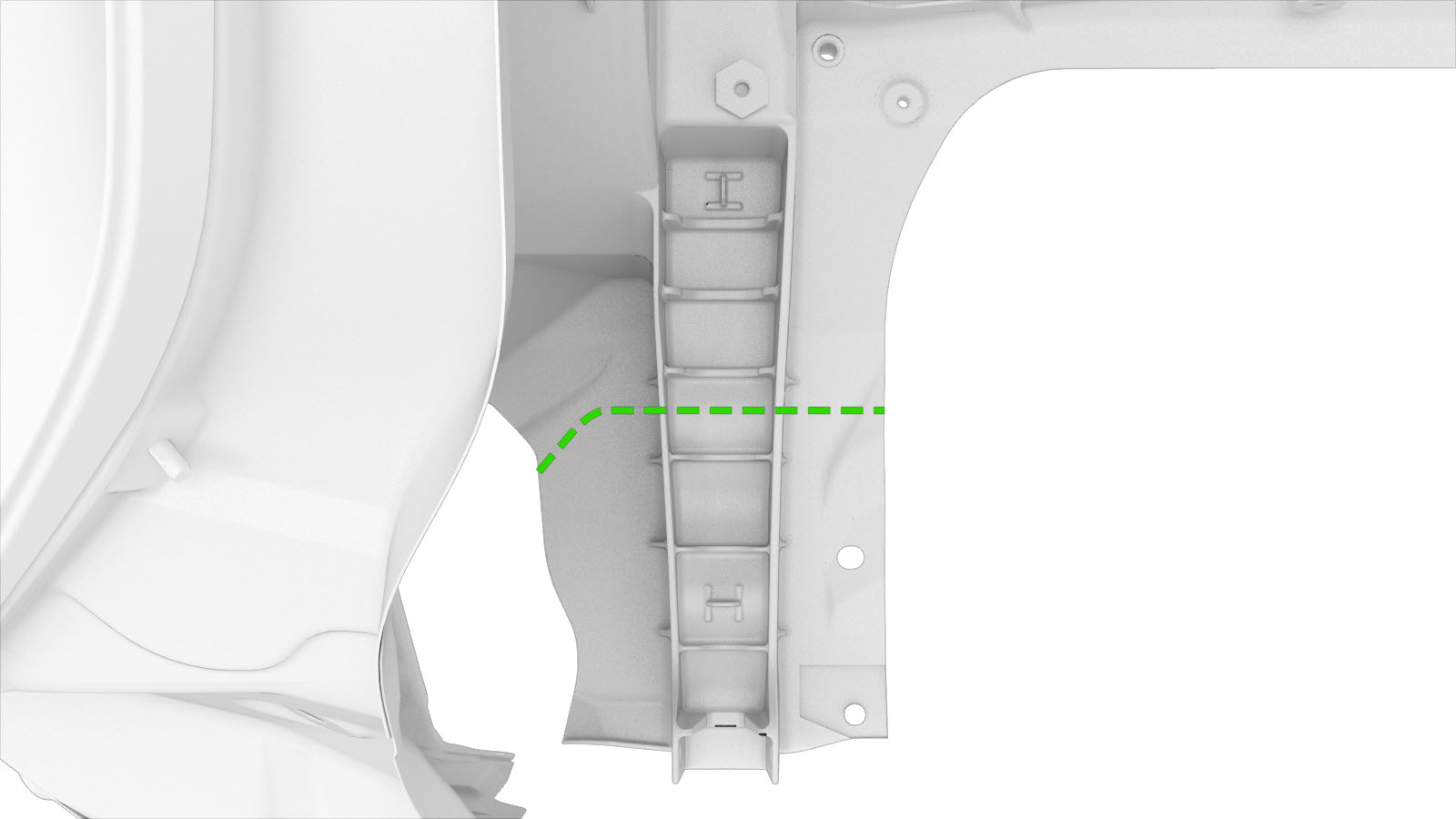

  3. 拆下后纵梁的一小部分。
    • 切割线
  4. 定位切割夹具，并沿着夹具后边缘绘制切割线。
    Informational PurposesAn informational icon, calling your attention
    注
    请注意避免损坏夹具。夹具并非一次性使用。

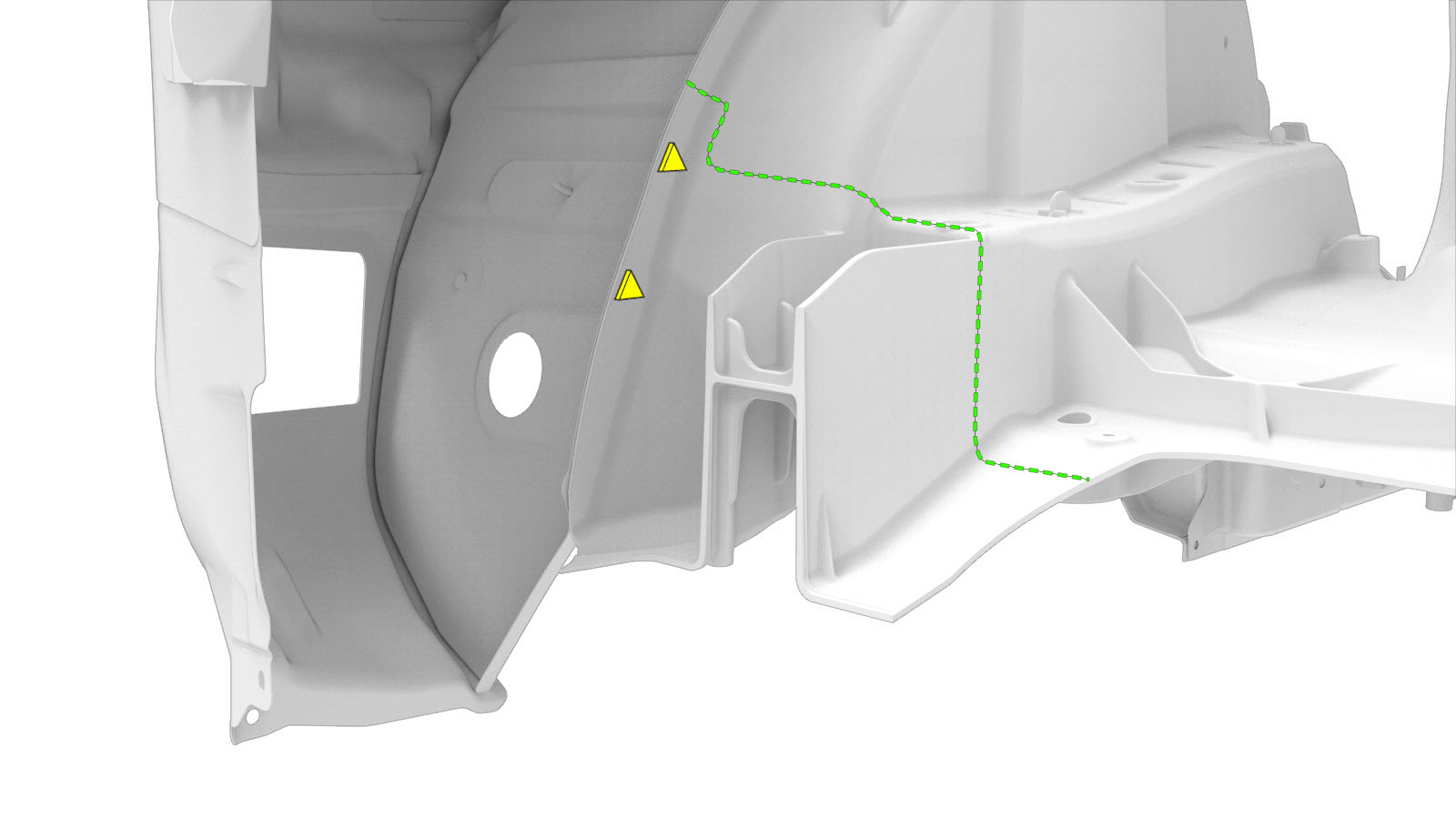

  5. 拆卸原装部件。
    • 切割线
    • 或 原厂点焊焊缝

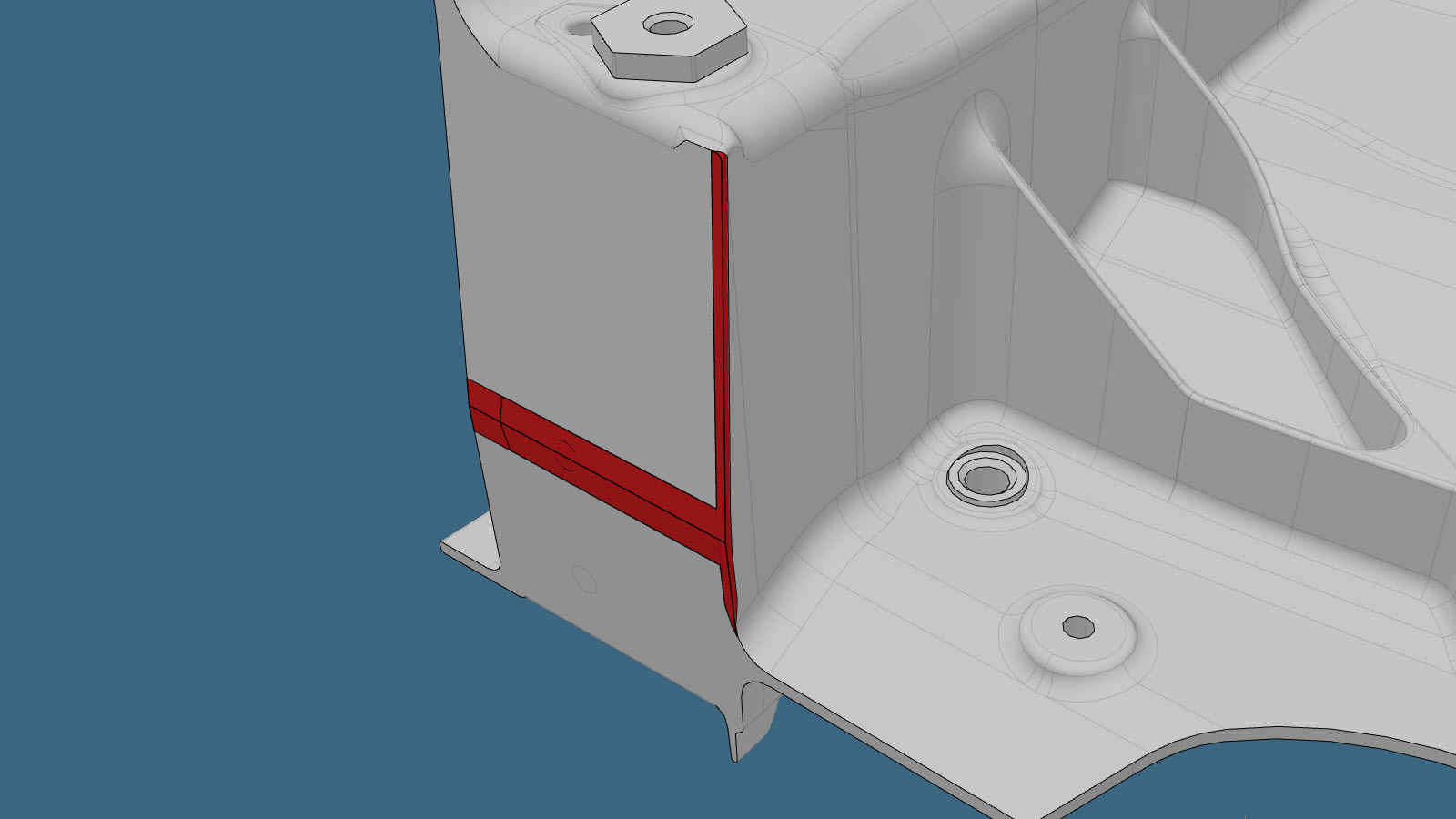

  6. 通过打磨红色所示区域的材料来修整车辆上的原始组件。
    Informational PurposesAn informational icon, calling your attention
    注
    尽量减少打磨过程中材料去除量，并确保所有边缘光滑且适当圆润。
  7. 准备安装。
  8. 准备安装。
  9. 在车辆接合面以及新部件上涂抹结构型粘合剂。

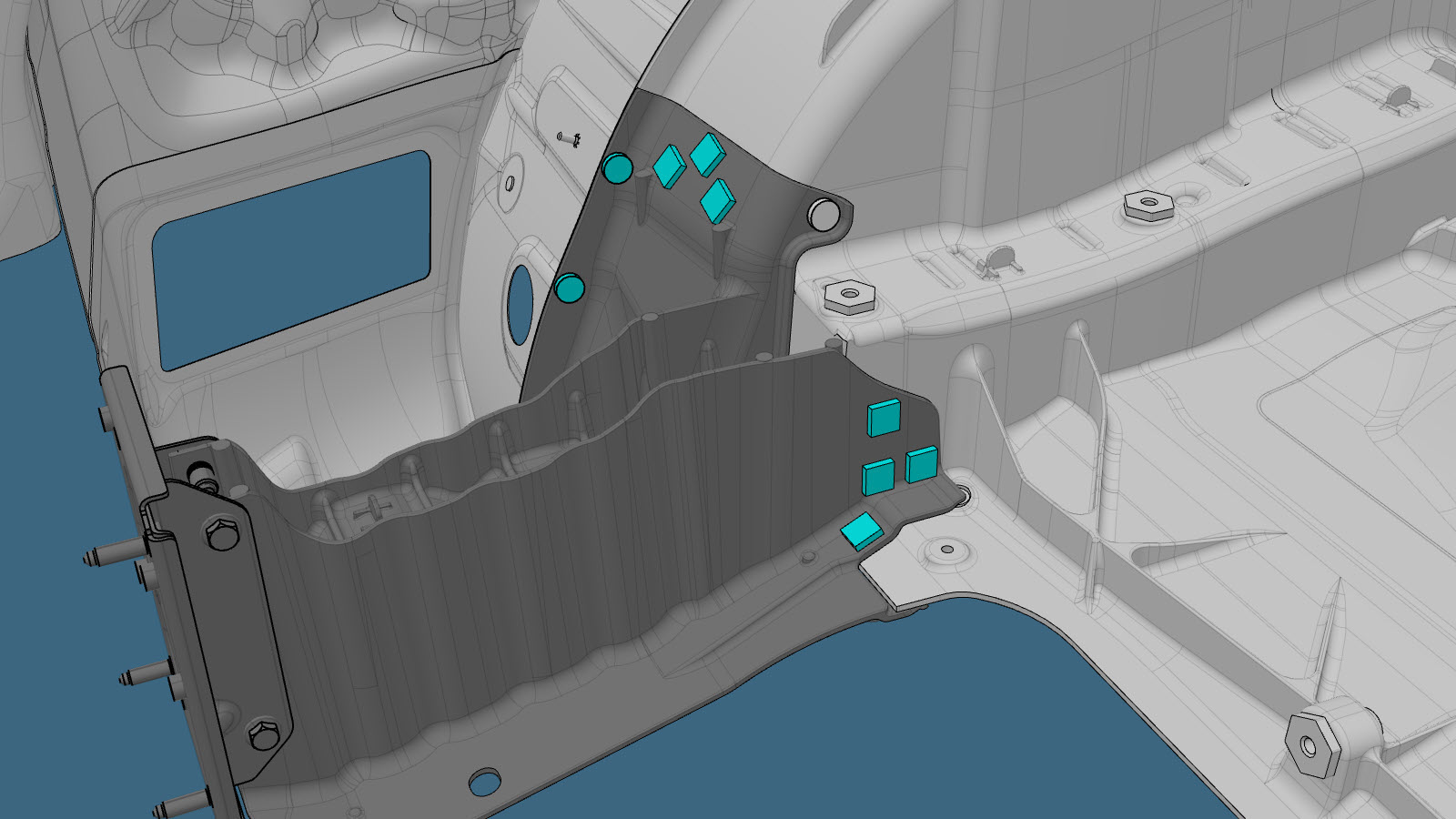

  10. 安装新部件。

    将这些螺栓拧紧至 33 Nm。

  11. 安装后面板侧方总成。
  12. 安装侧翼支架（下部）。
    Informational PurposesAn informational icon, calling your attention
    注

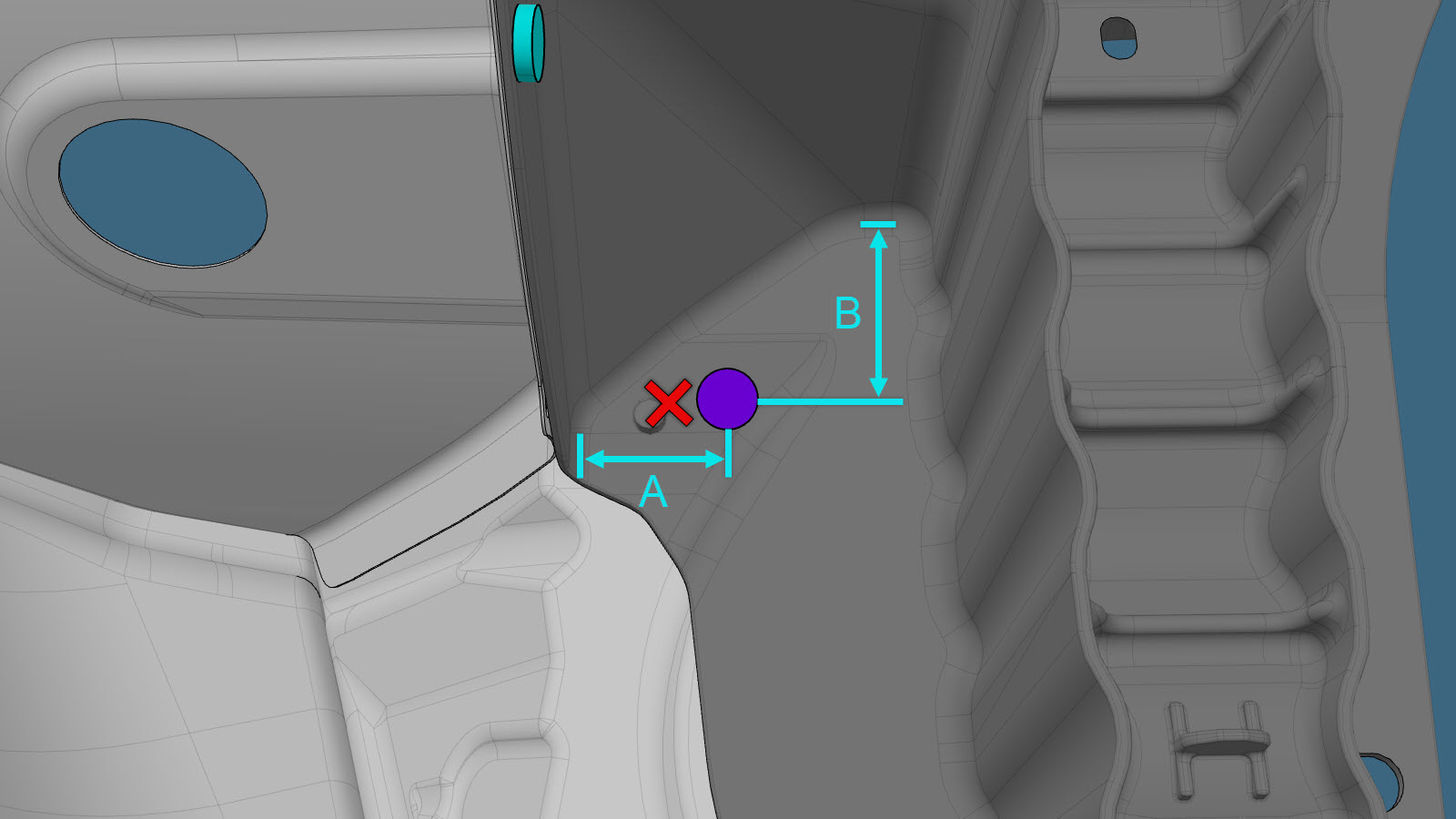

    将指示的紧固件重新安置到侧翼支架（下部）程序的指定位置，以避免与顶出销发生碰撞。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。

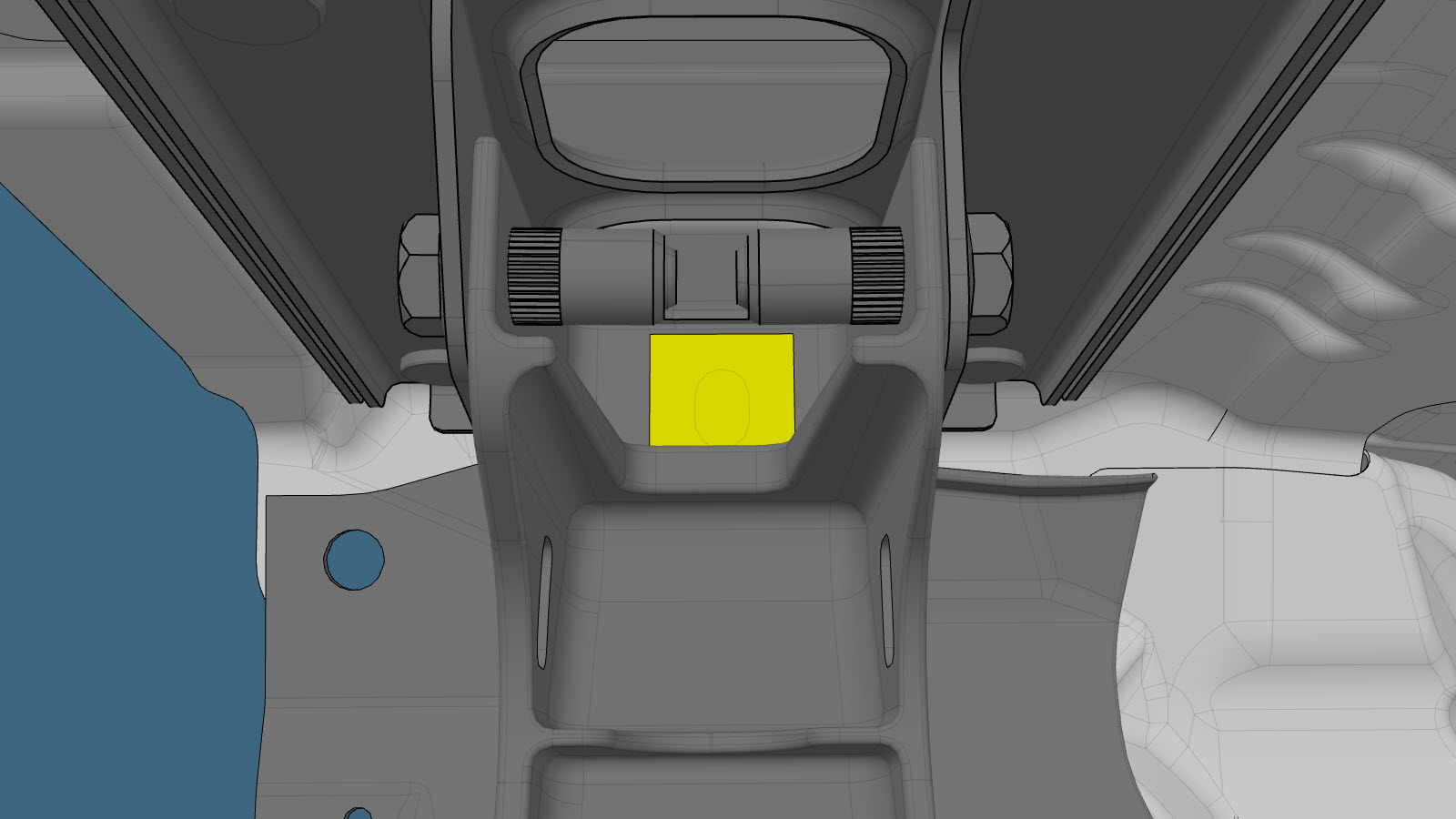

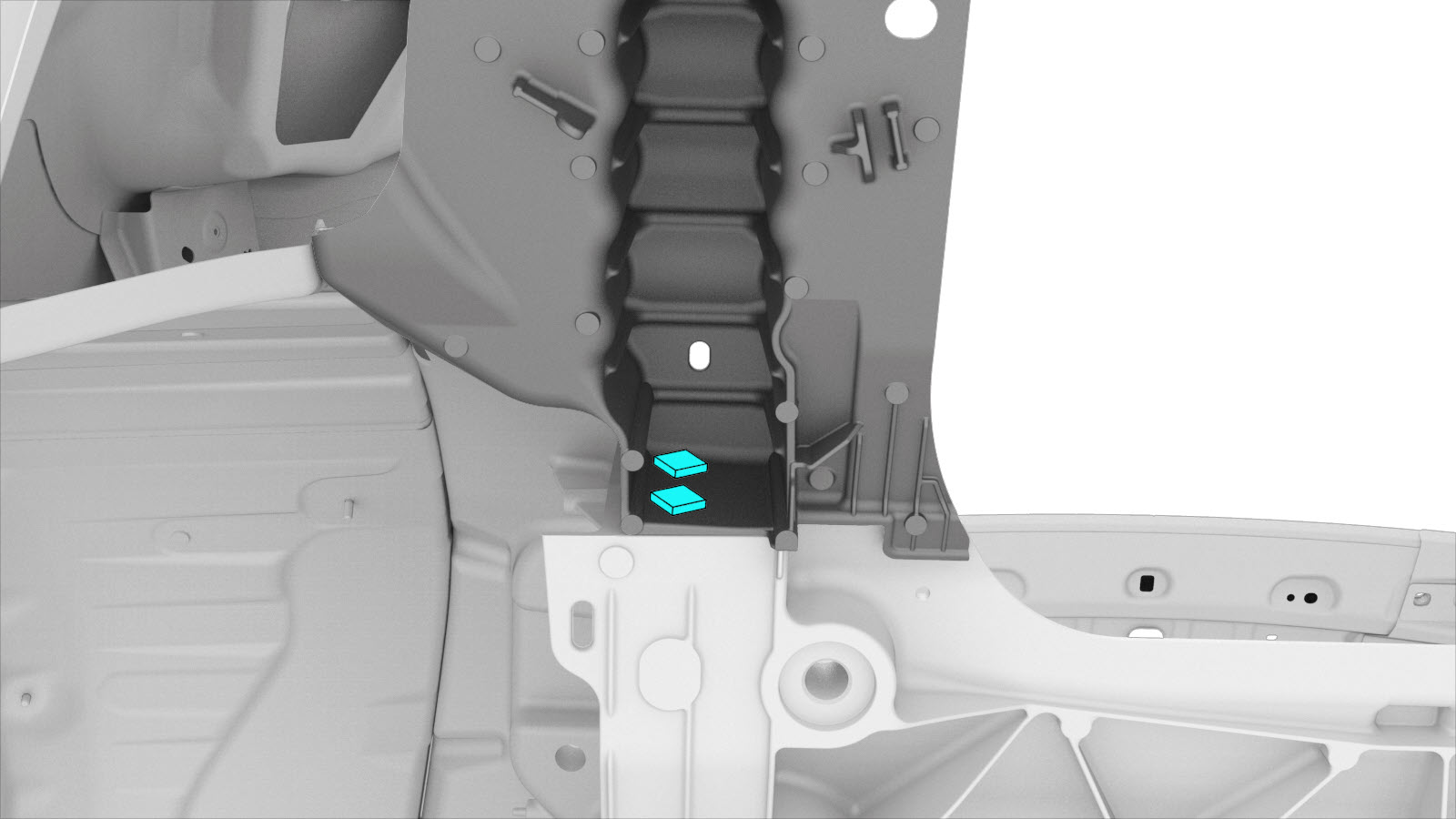

  13. 按指示安装丁基胶箔补片。
  14. 按指示安装丁基胶箔补片。
  15. 执行任何必要的维修后操作。
