带顶部加固板的车门安装环内件

维修信息

  1. 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
  2. 执行本程序时，请将车辆正确固定到车架工作台上。
  3. 只要使用本文档中 车门安装环内件区块说明 部分指定的参考切割线，即可更换车门安装环内件的任何一个区块或多个区块的任意组合。

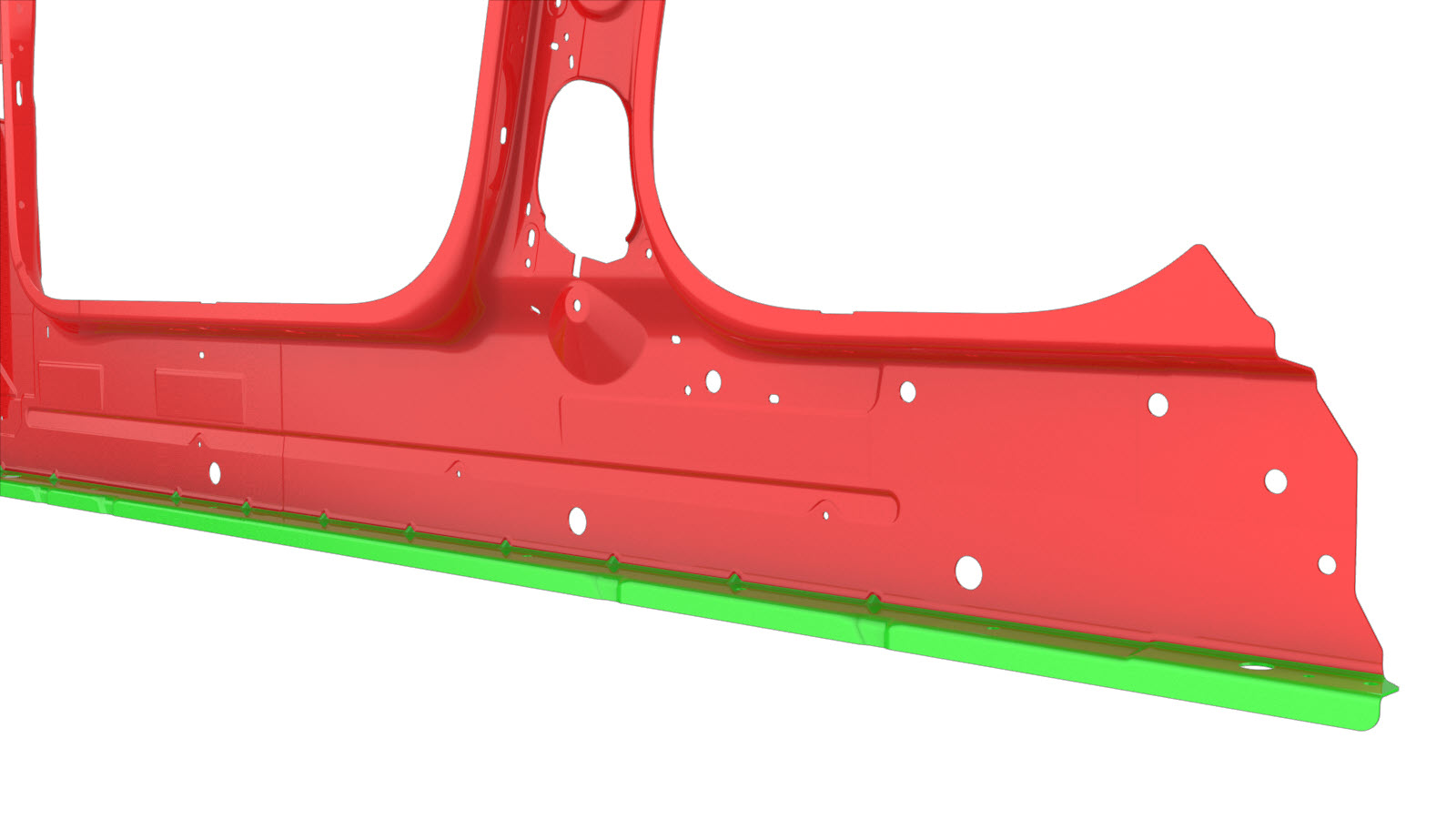

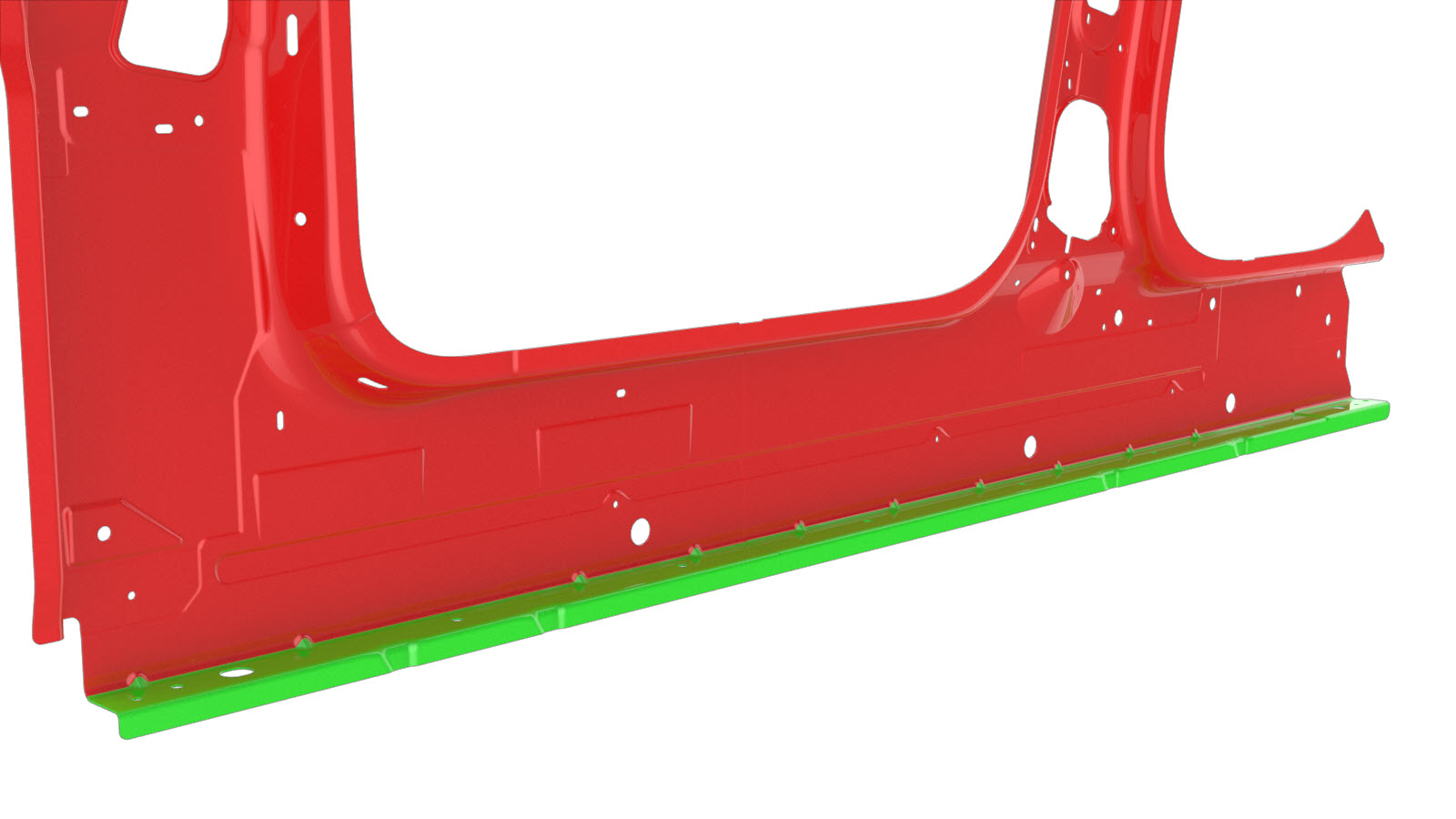

  4. 在下图绿色所示区域内，弯曲的区块只能使用低温方法进行维修。

    如果组件在红色所示区域损坏，则应更换组件。如需要，请联系 Tesla 碰撞维修中心寻求帮助。

零件清单

数量 描述 图片/备注
1 ASSEMBLY- DOOR RING INNER（车门安装环内件）

27 结构型灯笼铆钉，6.5 mm
21 高强度结构型铆钉，6.5 毫米
1 或 11 铆钉，4.8 mm
9 流型铆钉 S28
6 流型铆钉 S48
5 流型铆钉 S58
4 螺栓 , M8-1.25x37,[109],G1009,CM Tesla 零件号 1629418-00-A。
Informational PurposesAn informational icon, calling your attention
注
上面列出的铆钉数量用于整体维修。有关区块维修所需的紧固件，请参阅 车门安装环内件区块说明。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

车门安装环内件区块说明

车门安装环内件、次总成和次总成分区

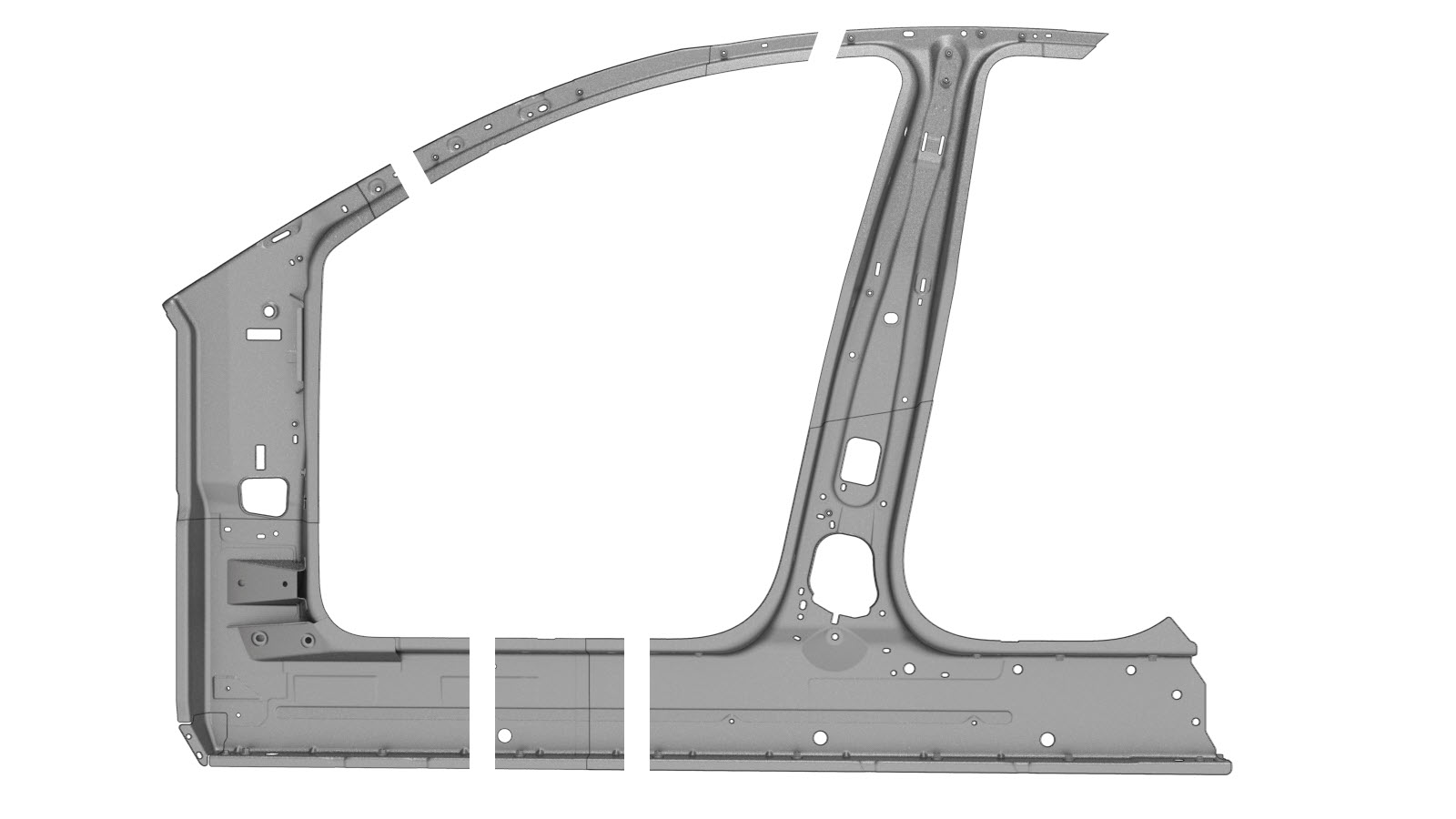

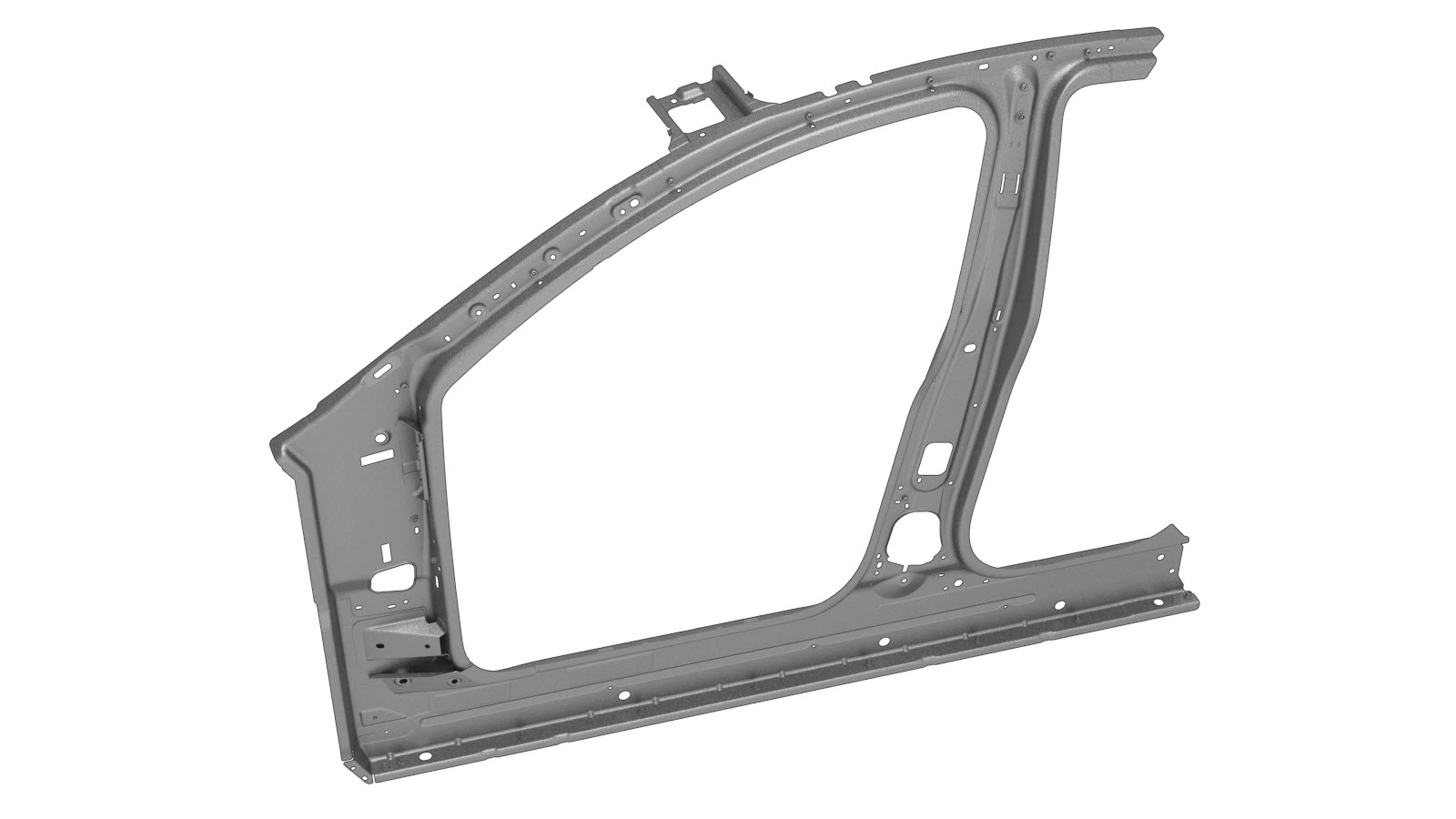

车门安装环内件（如下所示）属于单个组件，可整体更换：

或者，也可以不更换整个车门安装环内件，而是使用本文档所述的切割线，分区域更换车门安装环内件的各个部分。

车门安装环内件区块



车门安装环内件区块说明 所需零件

A 柱区块

切割线

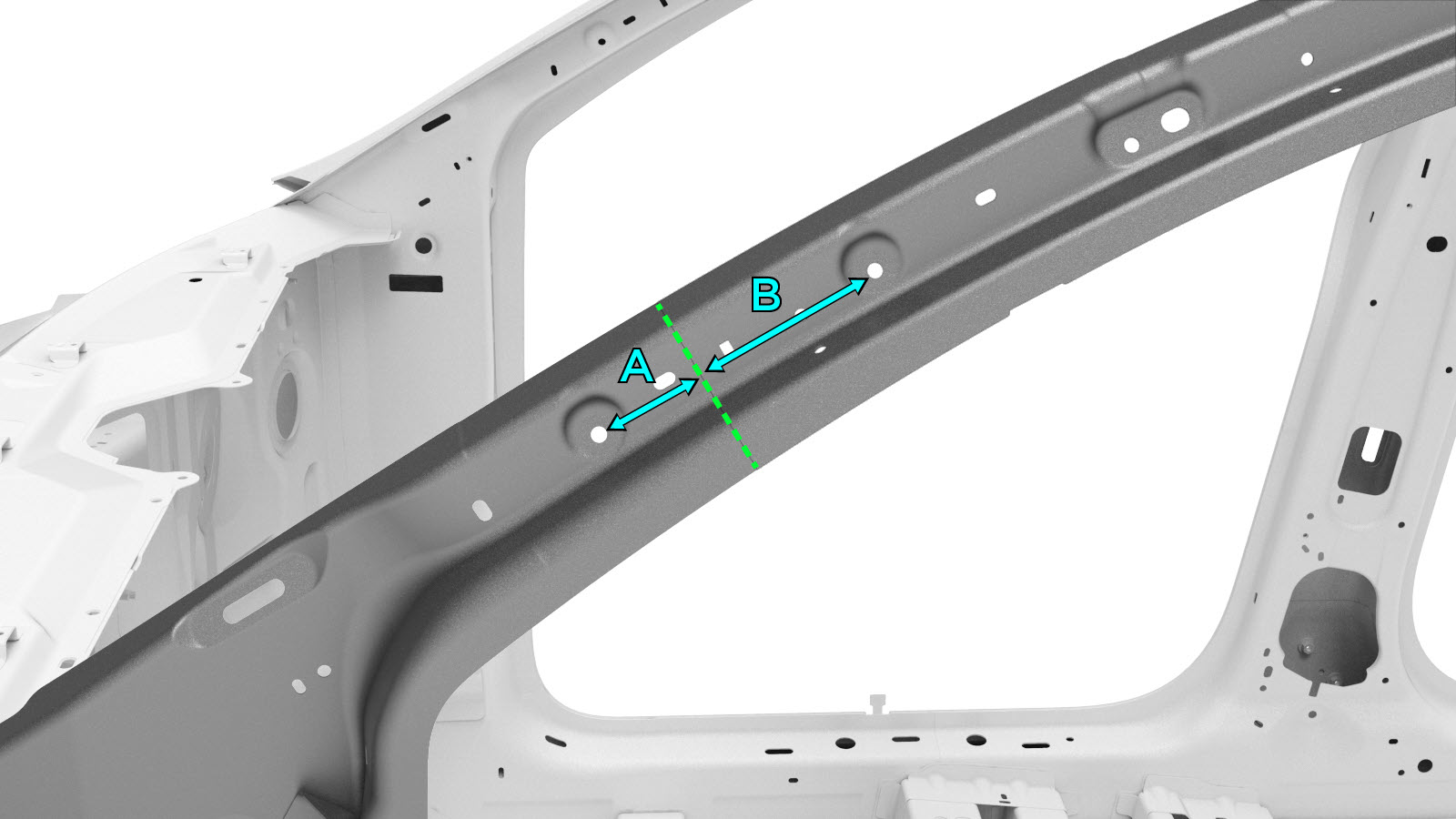

  • A = 57 mm
  • B = 102 mm
Informational PurposesAn informational icon, calling your attention
注

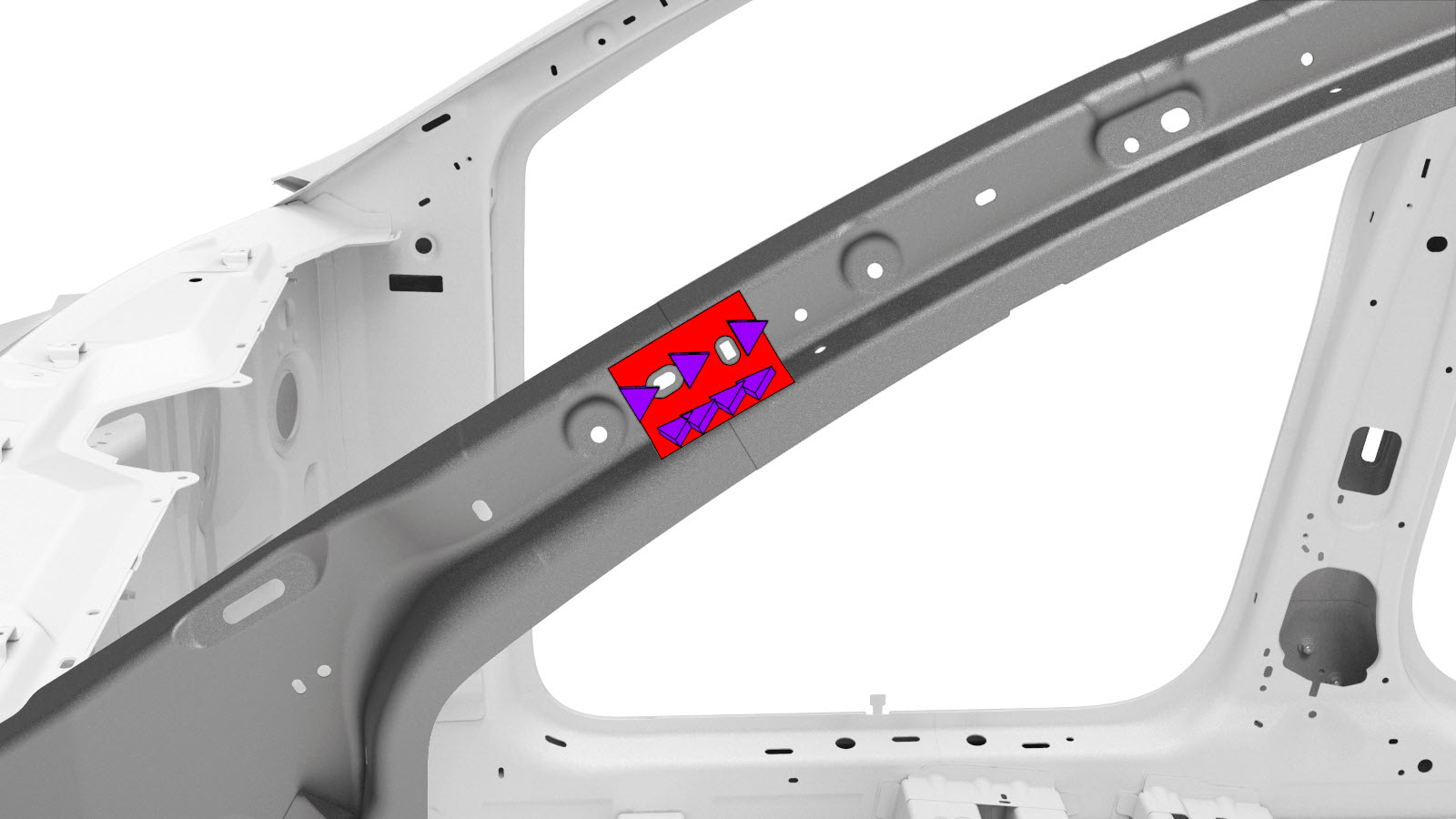

制作加固板 80 毫米宽，按指示安装。

或 安装点焊焊缝 (x7)

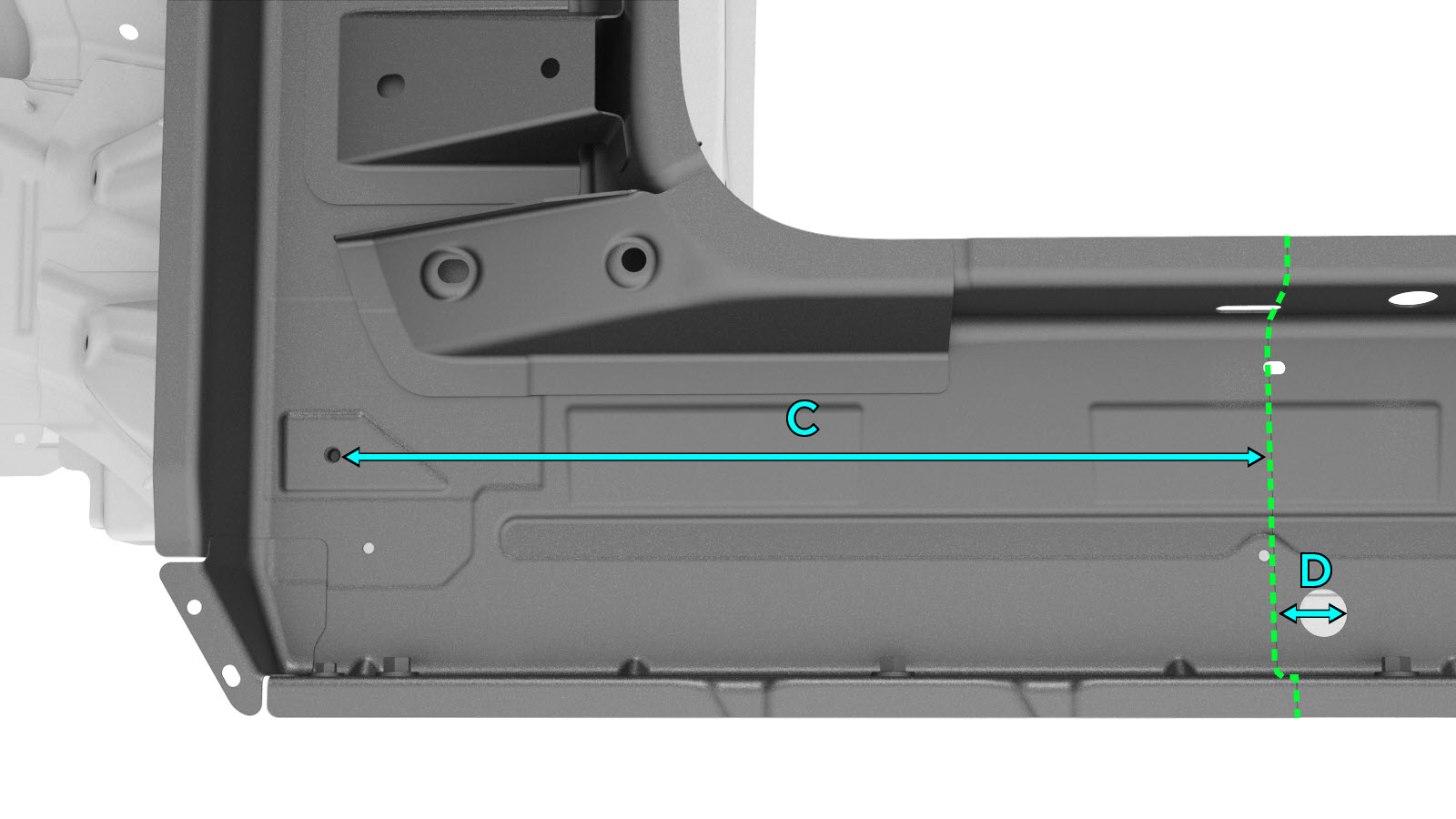

前门槛区块

切割线

参考线/点

  • C = 494 mm
  • D = 37 mm
Informational PurposesAn informational icon, calling your attention
注

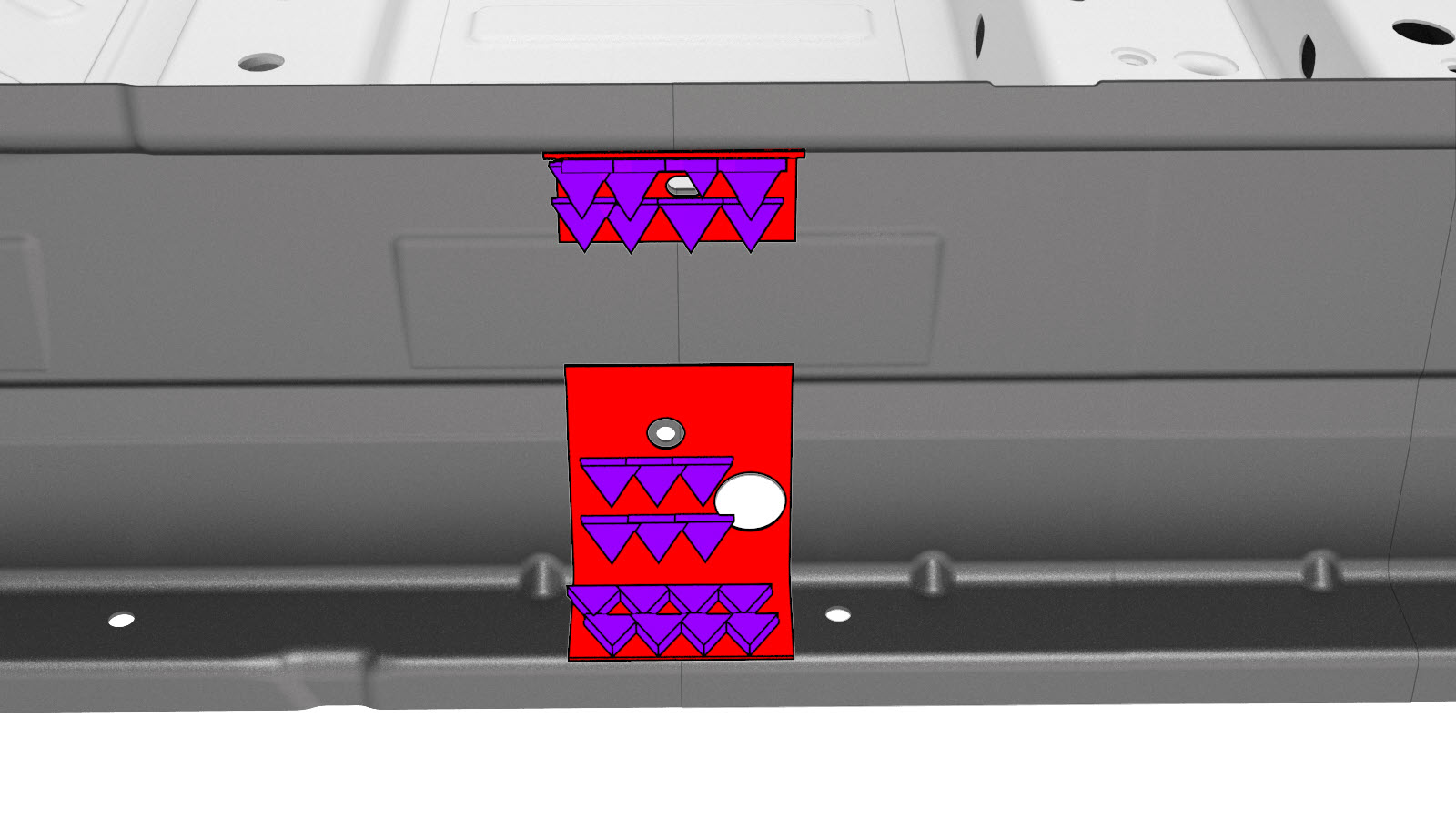

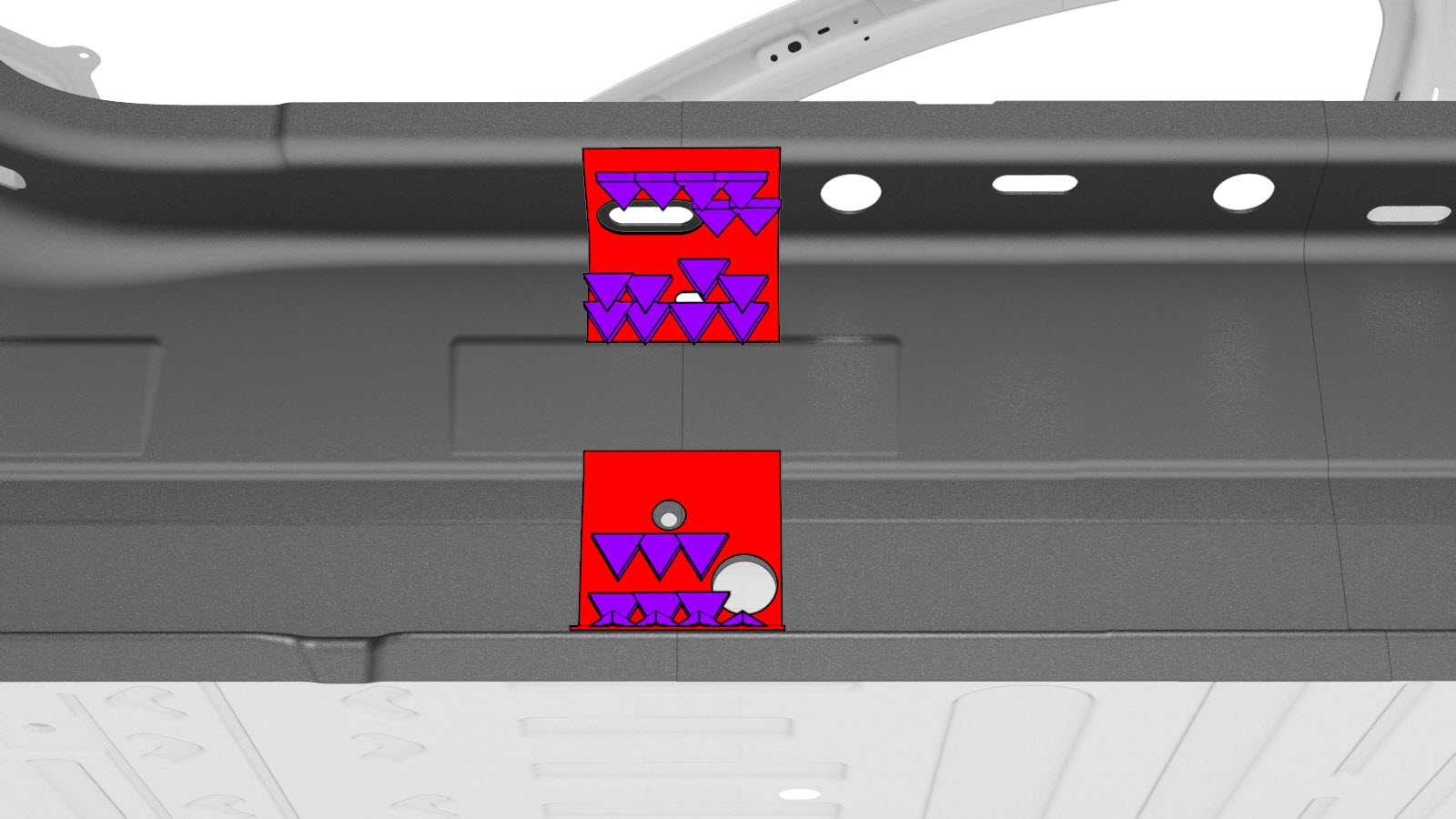

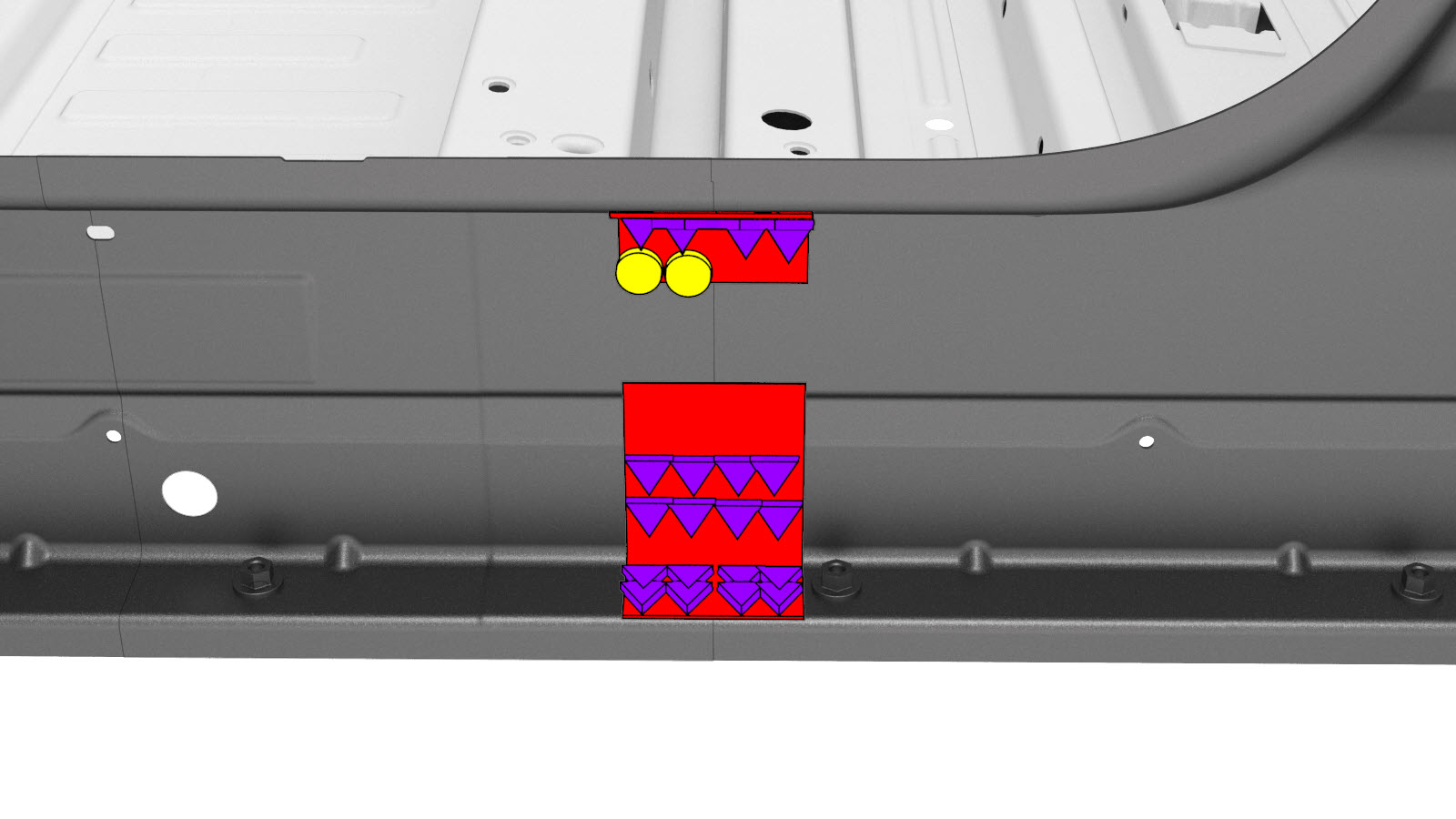

制作并安装加固板 按指示安装。
Informational PurposesAn informational icon, calling your attention
注
每个加固板的宽度应为 80 毫米。

或 安装点焊焊缝 (x25)

B 柱区块

切割线

参考线/点

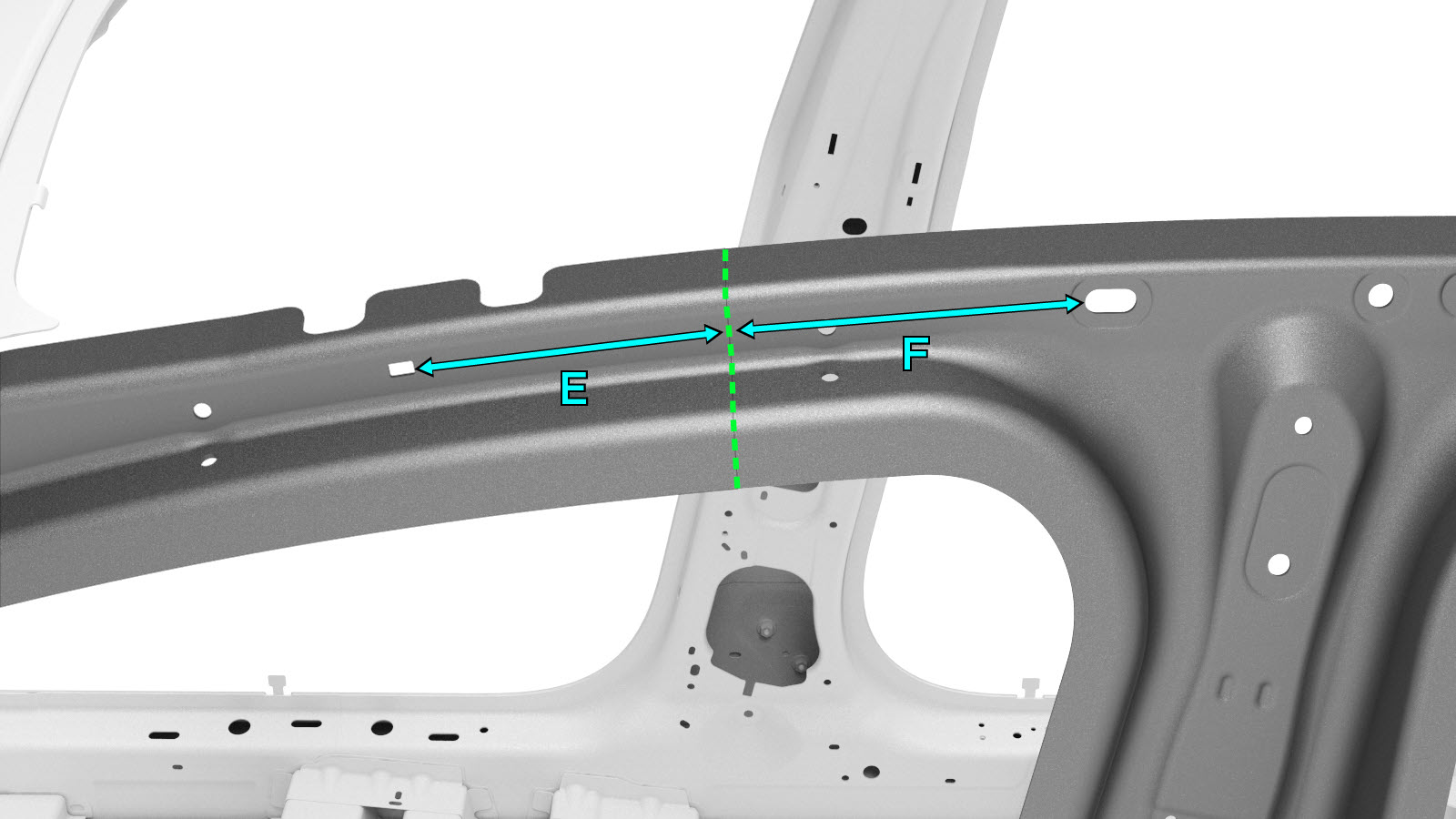

  • E = 122 mm
  • F = 138 mm
Informational PurposesAn informational icon, calling your attention
注

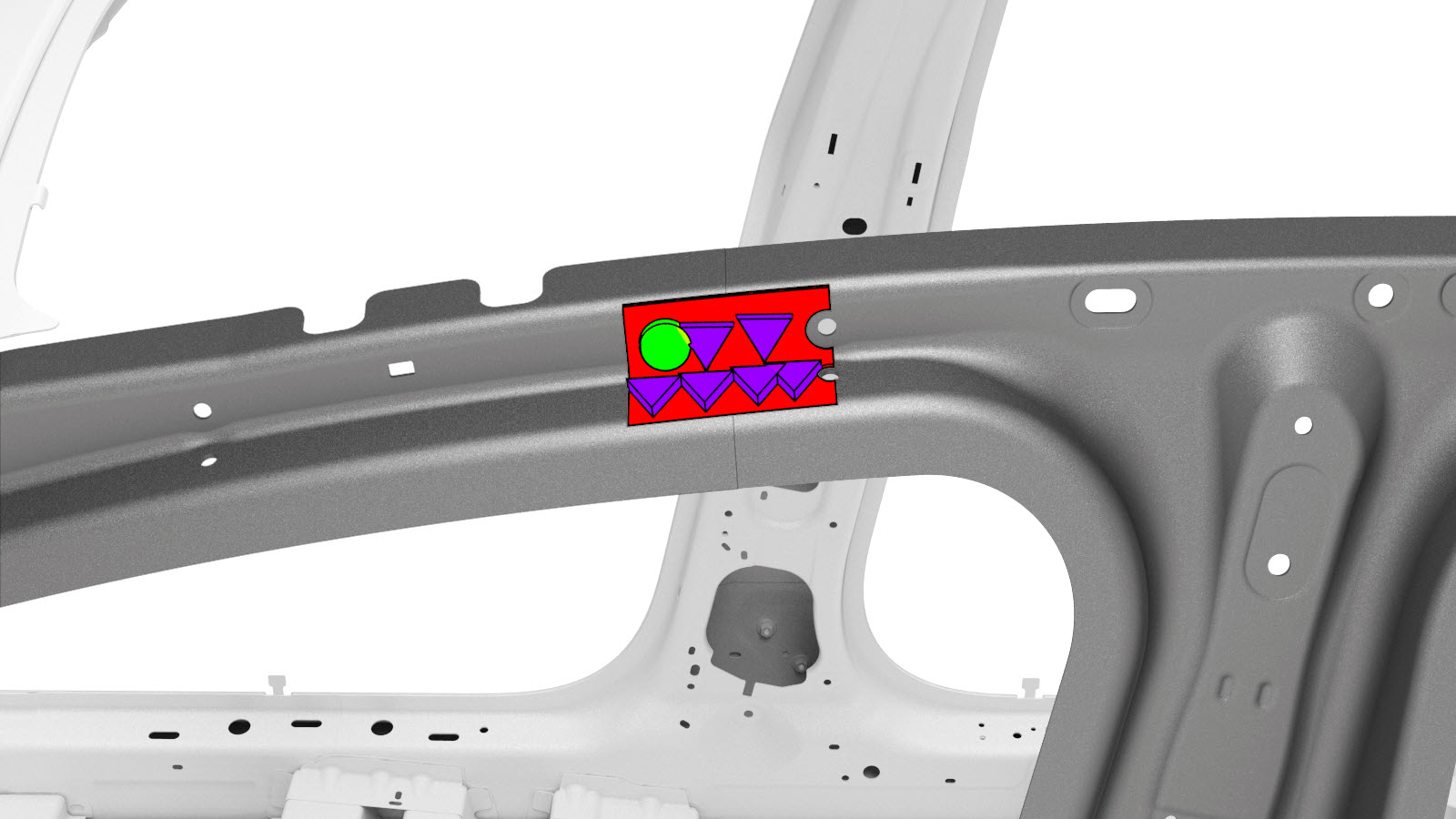

制作加固板 80 毫米宽，按指示安装。

或 安装点焊焊缝 (x6)

或 铆钉，4.8 毫米 (x1)

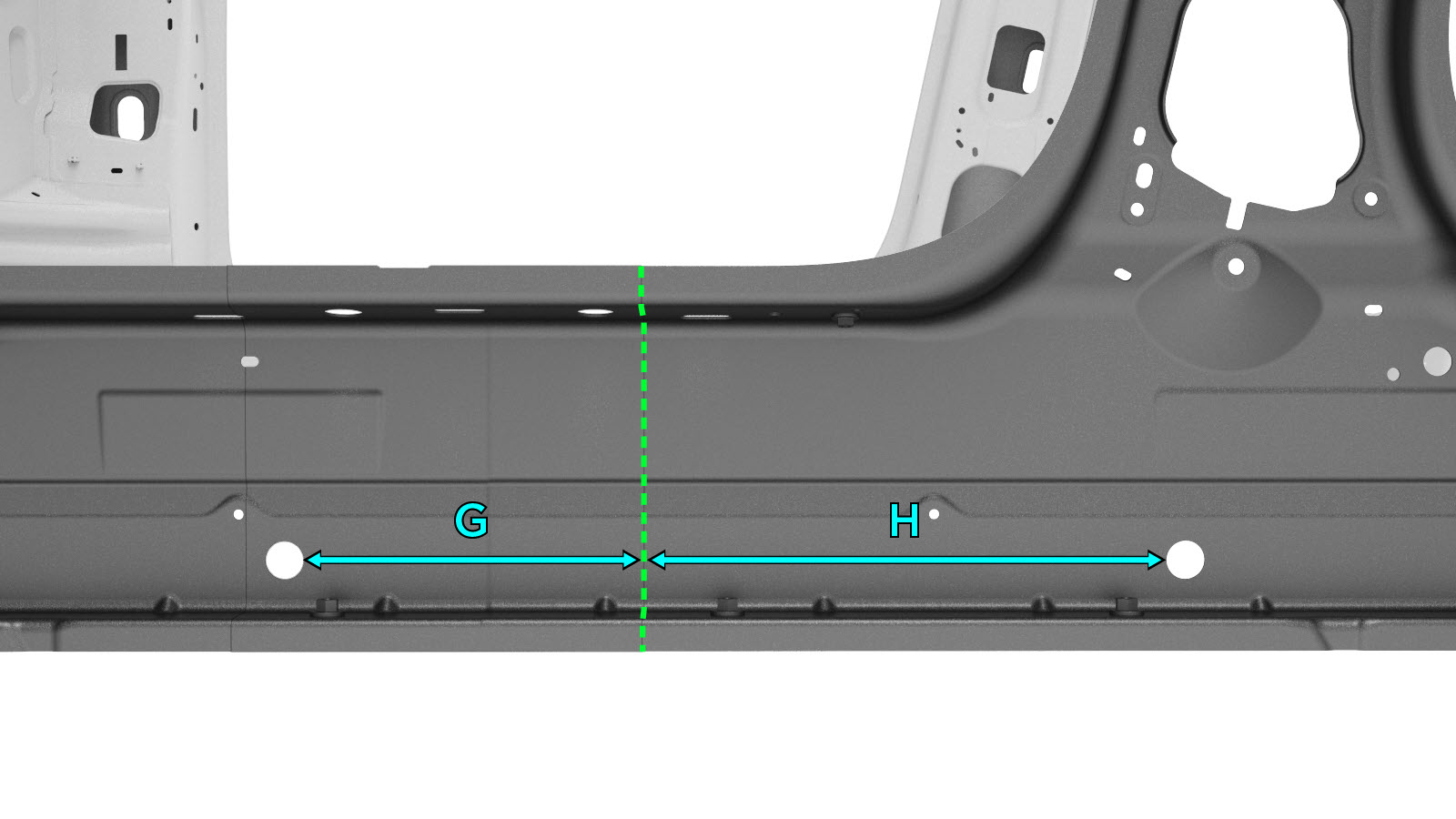

后门槛区块

切割线

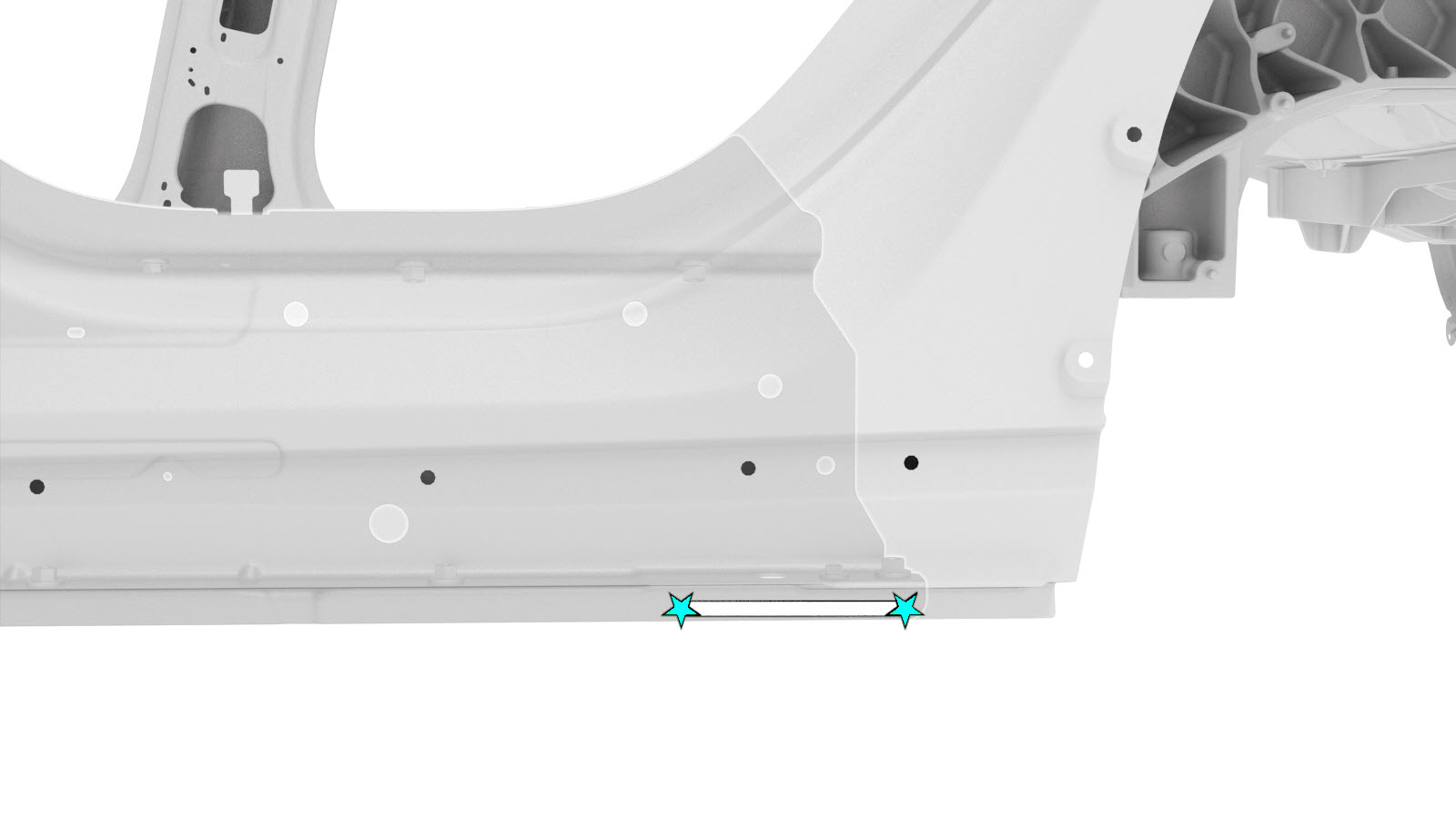

参考线/点

  • G = 222 mm
  • H = 342 mm
Informational PurposesAn informational icon, calling your attention
注

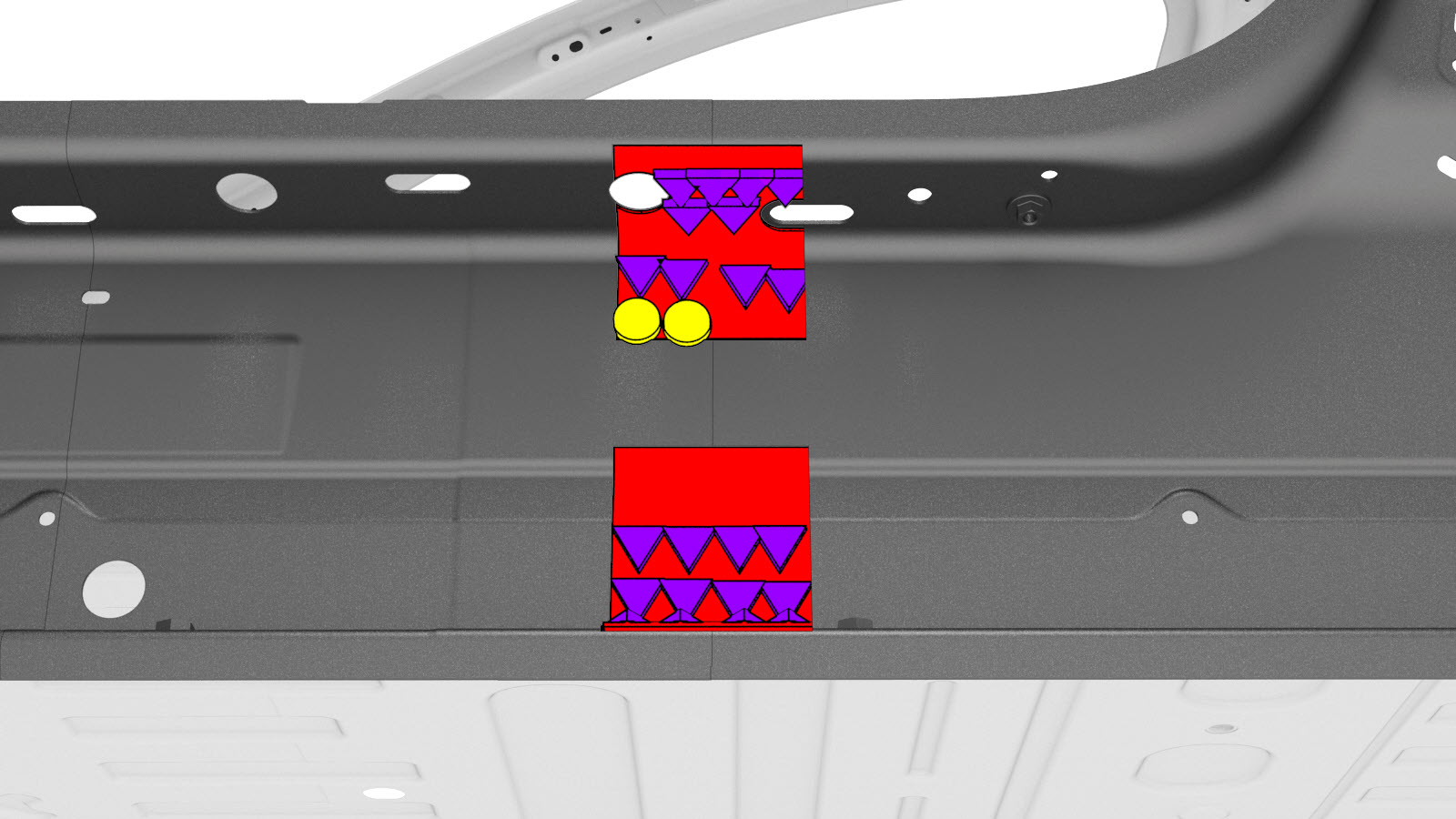

制作并安装加固板 按指示安装。
Informational PurposesAn informational icon, calling your attention
注
每个加固板的宽度应为 80 毫米。

或 安装点焊焊缝 (x25)。

或 沉头铆钉，4.8 毫米长款 (x2)

维修程序

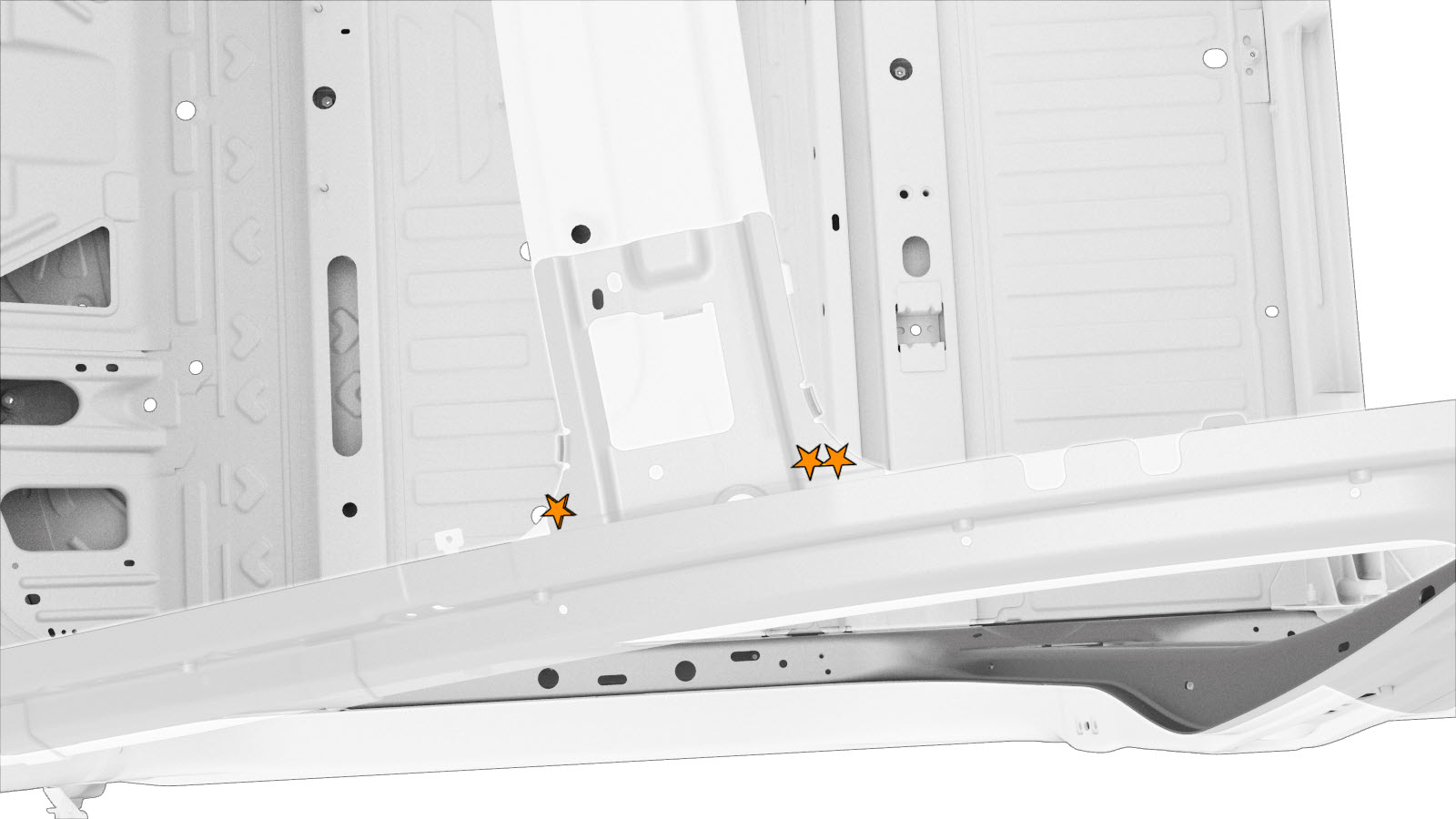

  1. 拆下车门安装环外件的必要部分。
  2. 拆下侧门槛插件（整体）。

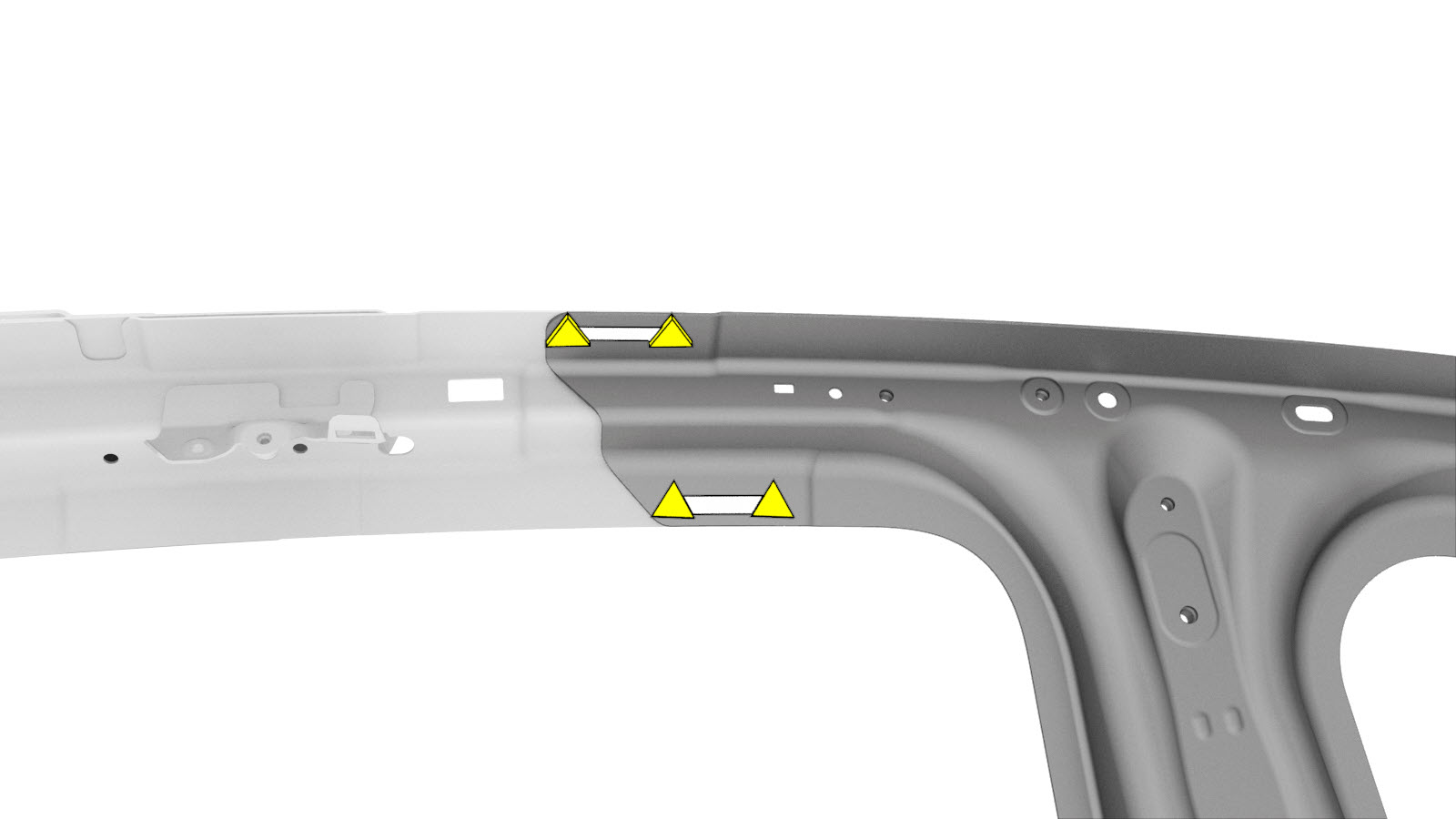

  3. 如果要更换车门安装环内件的某个区块：在 车门安装环内件区块说明 中指定的区块切割线位置标记车门安装环内件。

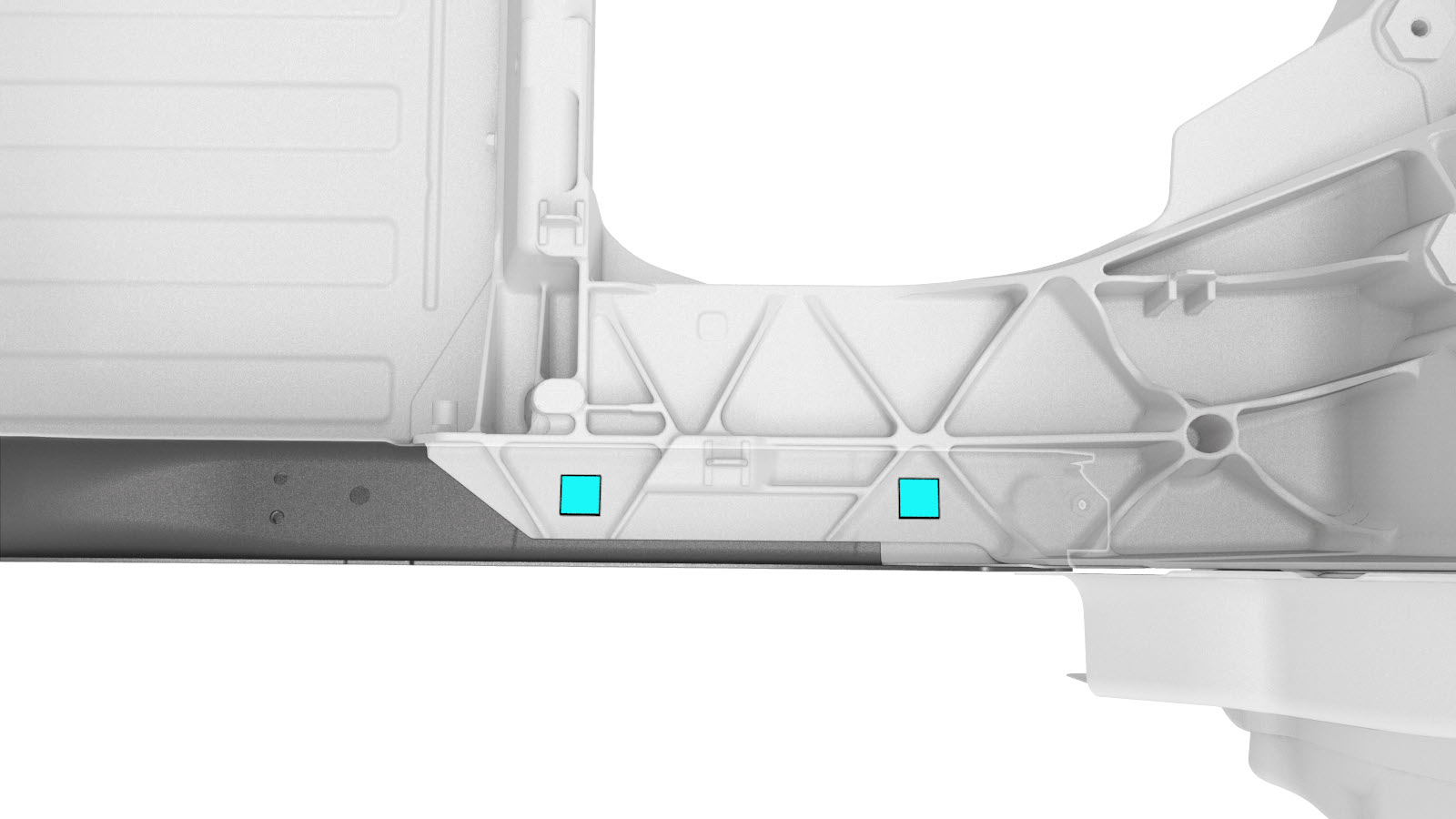

  4. 拆卸原装部件。
    Informational PurposesAn informational icon, calling your attention
    注
    保留螺栓，以供后续重新安装。
  5. 拆卸原装部件。
    Informational PurposesAn informational icon, calling your attention
    注
    保留螺栓，以供后续重新安装。
  6. 拆卸原装部件。
    Informational PurposesAn informational icon, calling your attention
    注
    保留螺栓，以供后续重新安装。

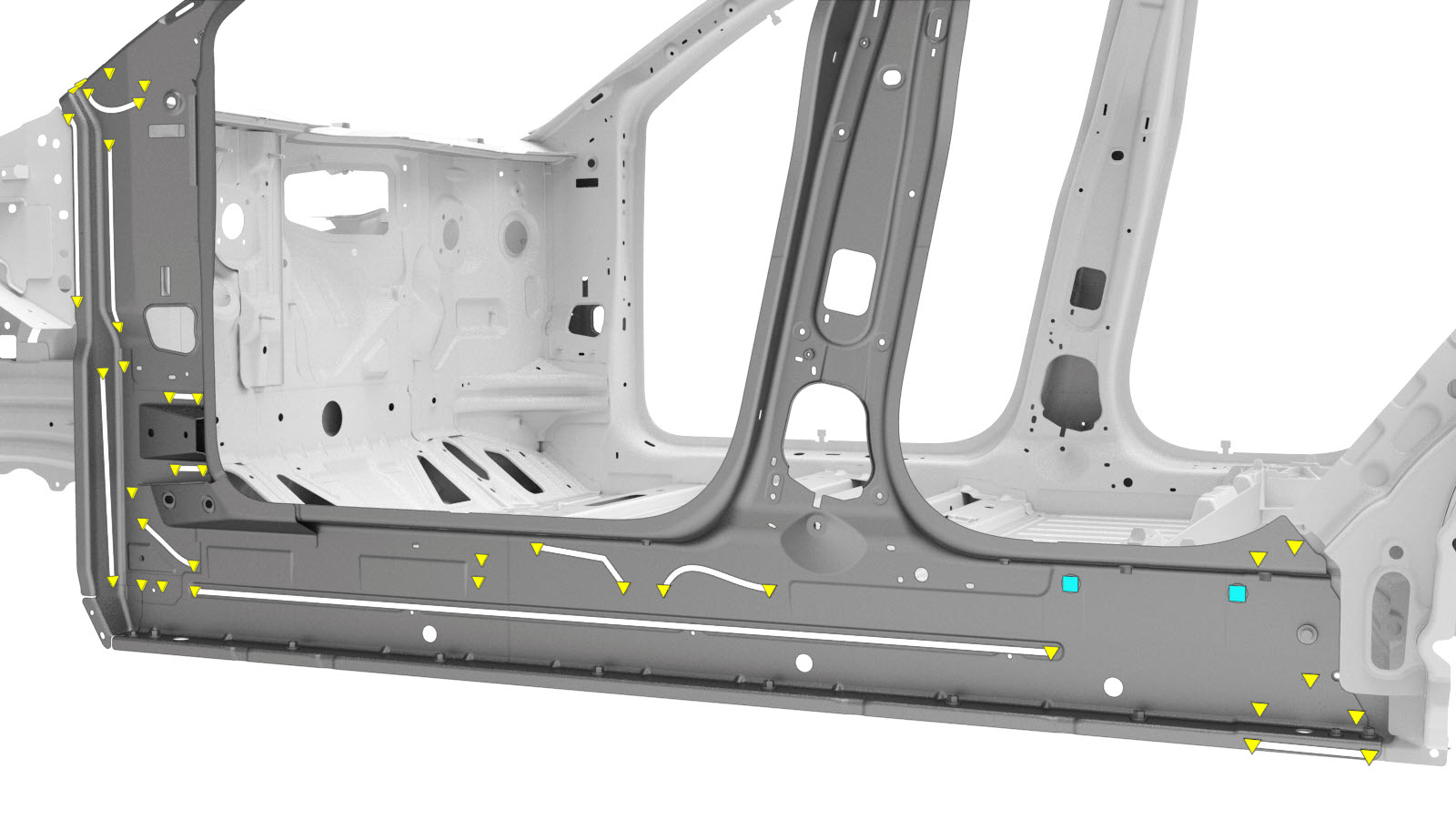

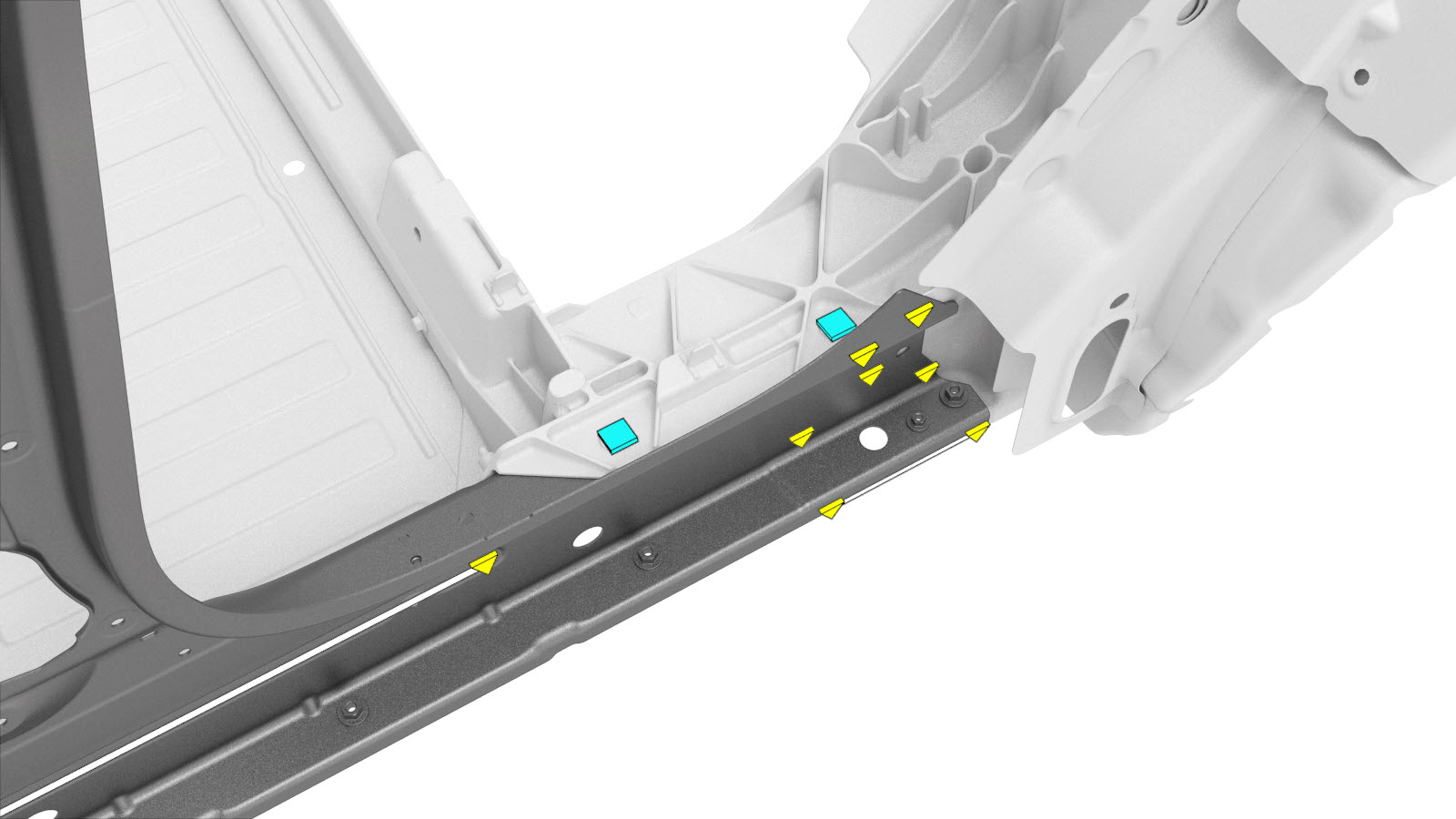

  7. 拆卸原装部件。
    • 或 原厂点焊焊缝

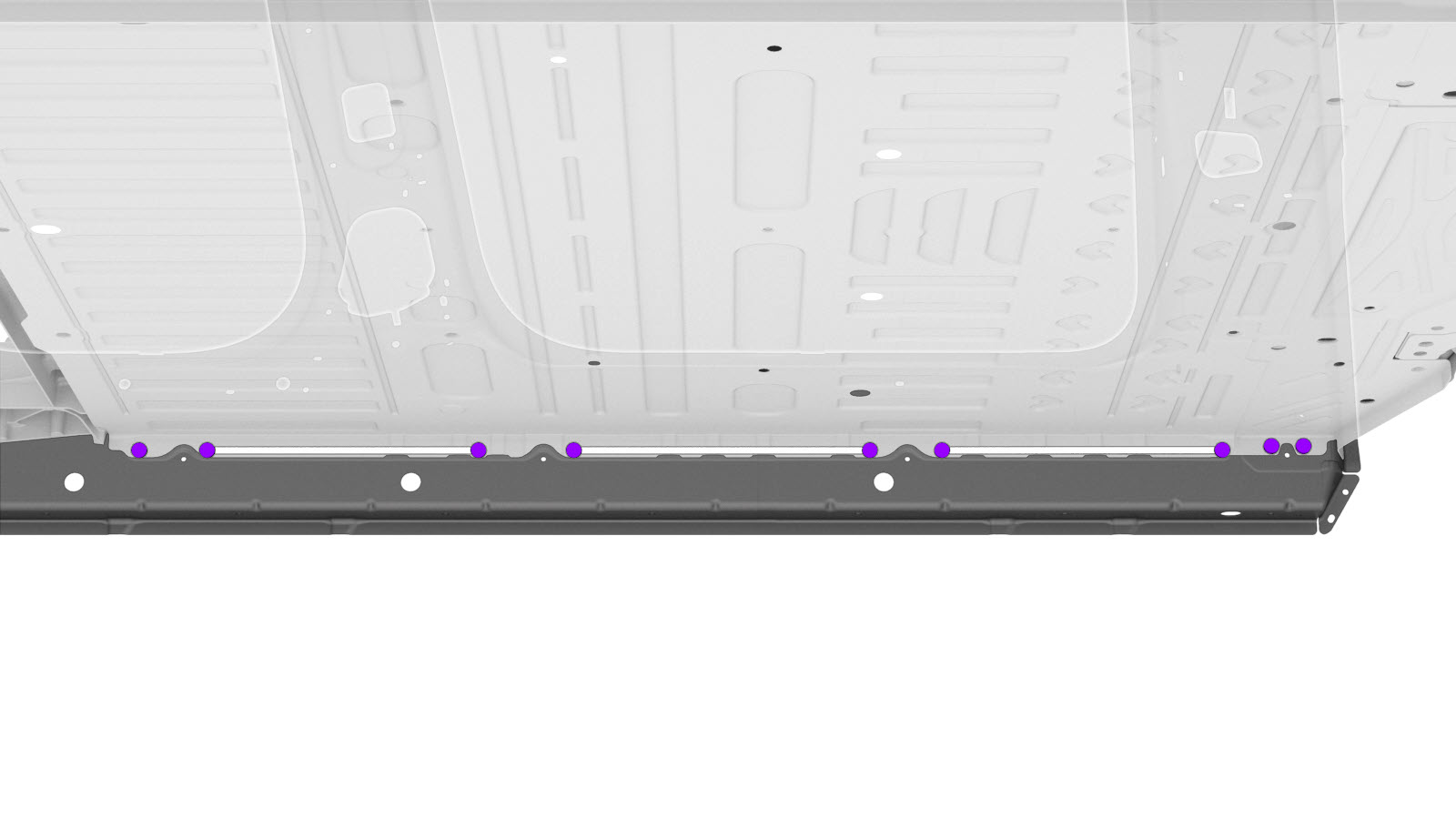

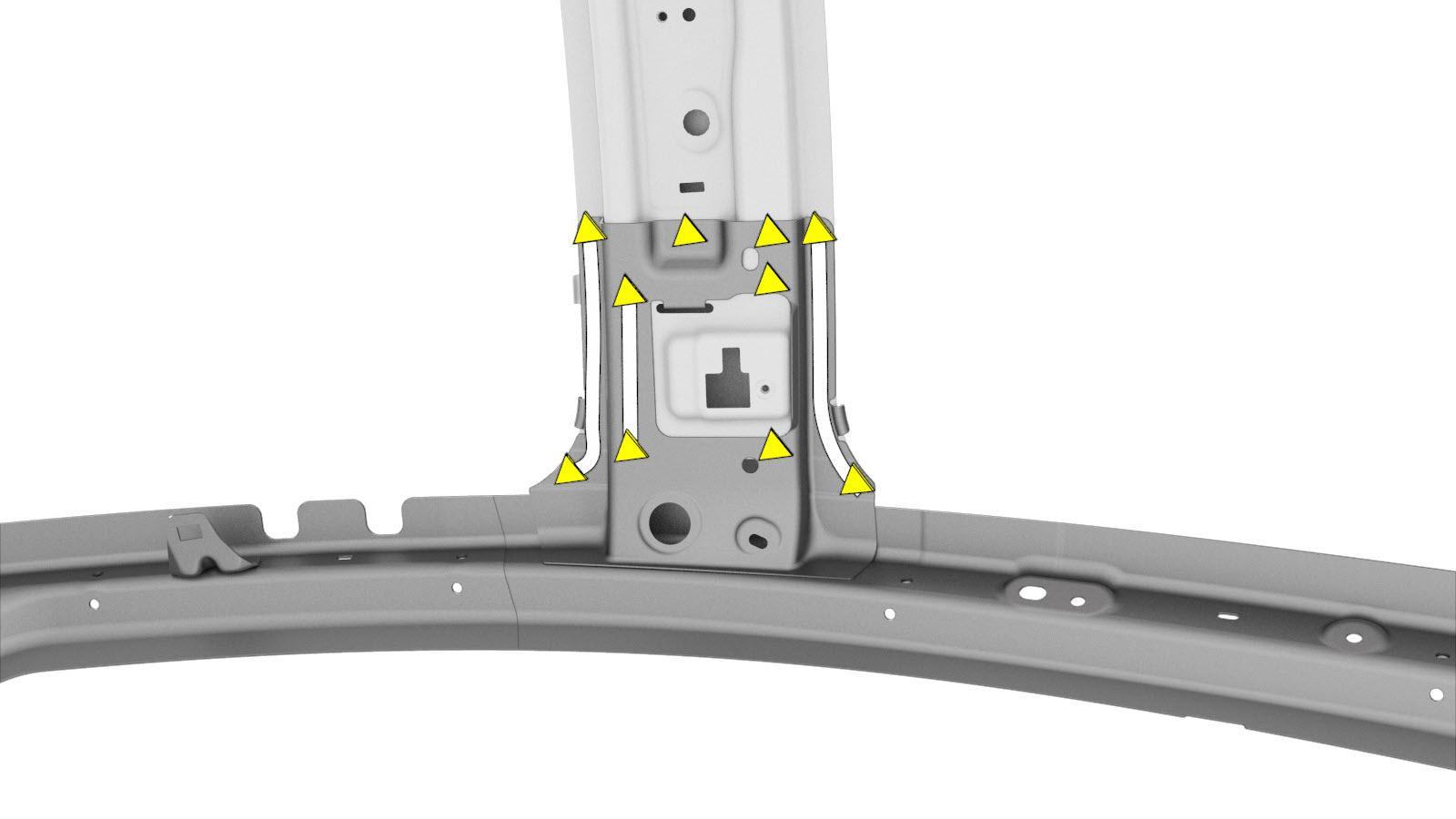

  8. 拆卸原装部件。
    • 或 原厂点焊焊缝
  9. 仅适用于区块维修：制作车门安装环内件区块说明中所述的衬垫板或加固板。

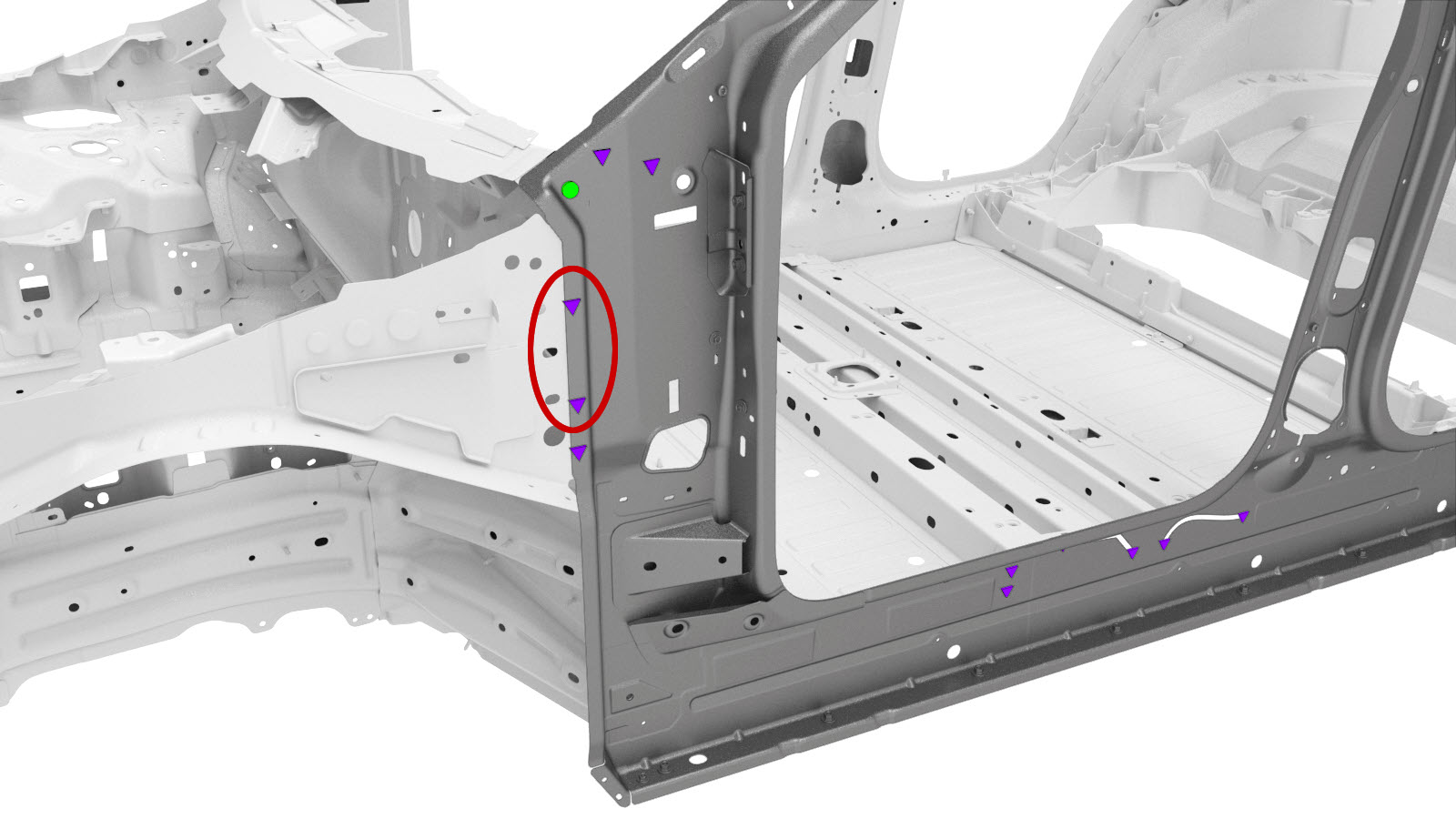

  10. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注

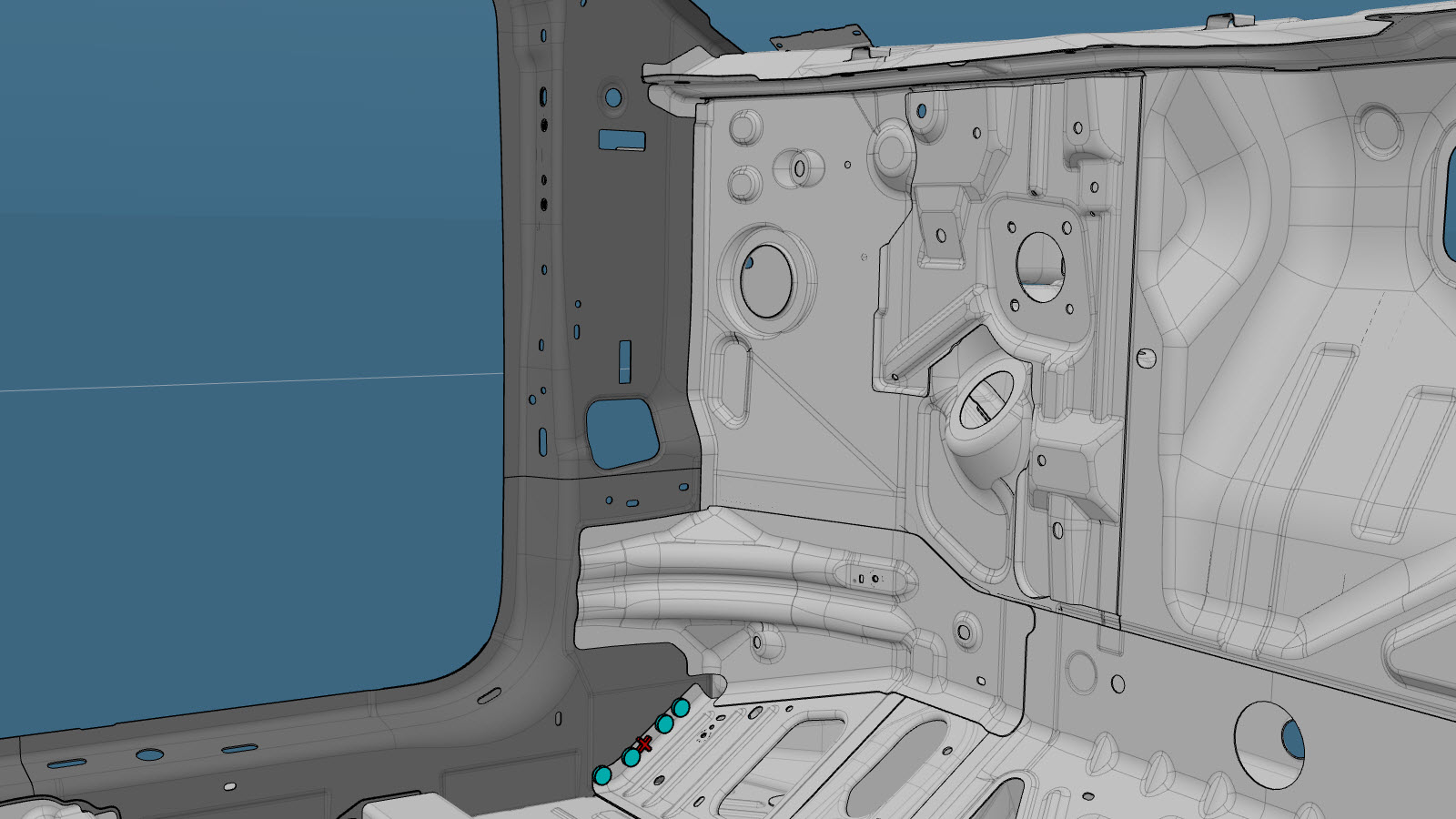

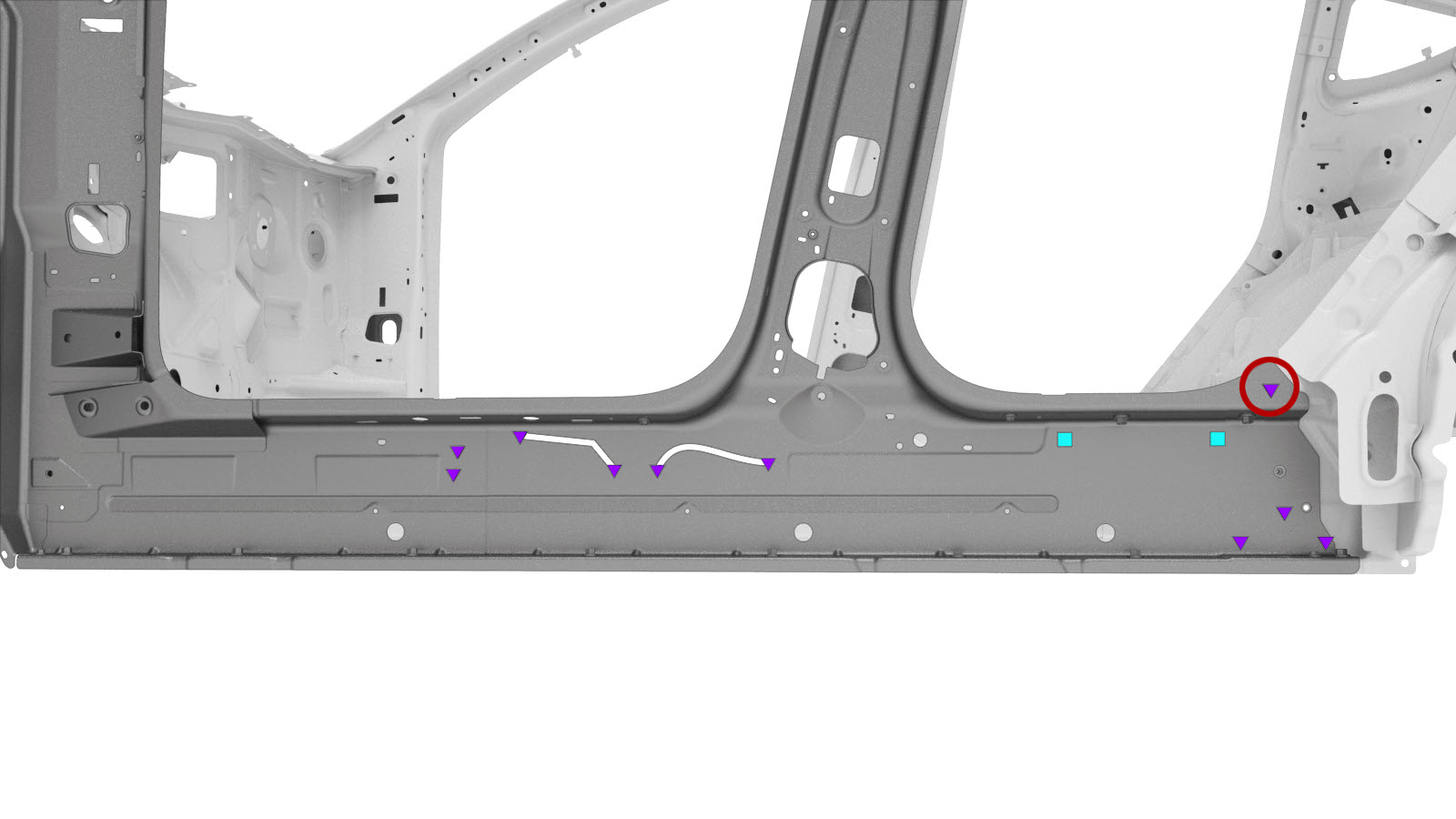

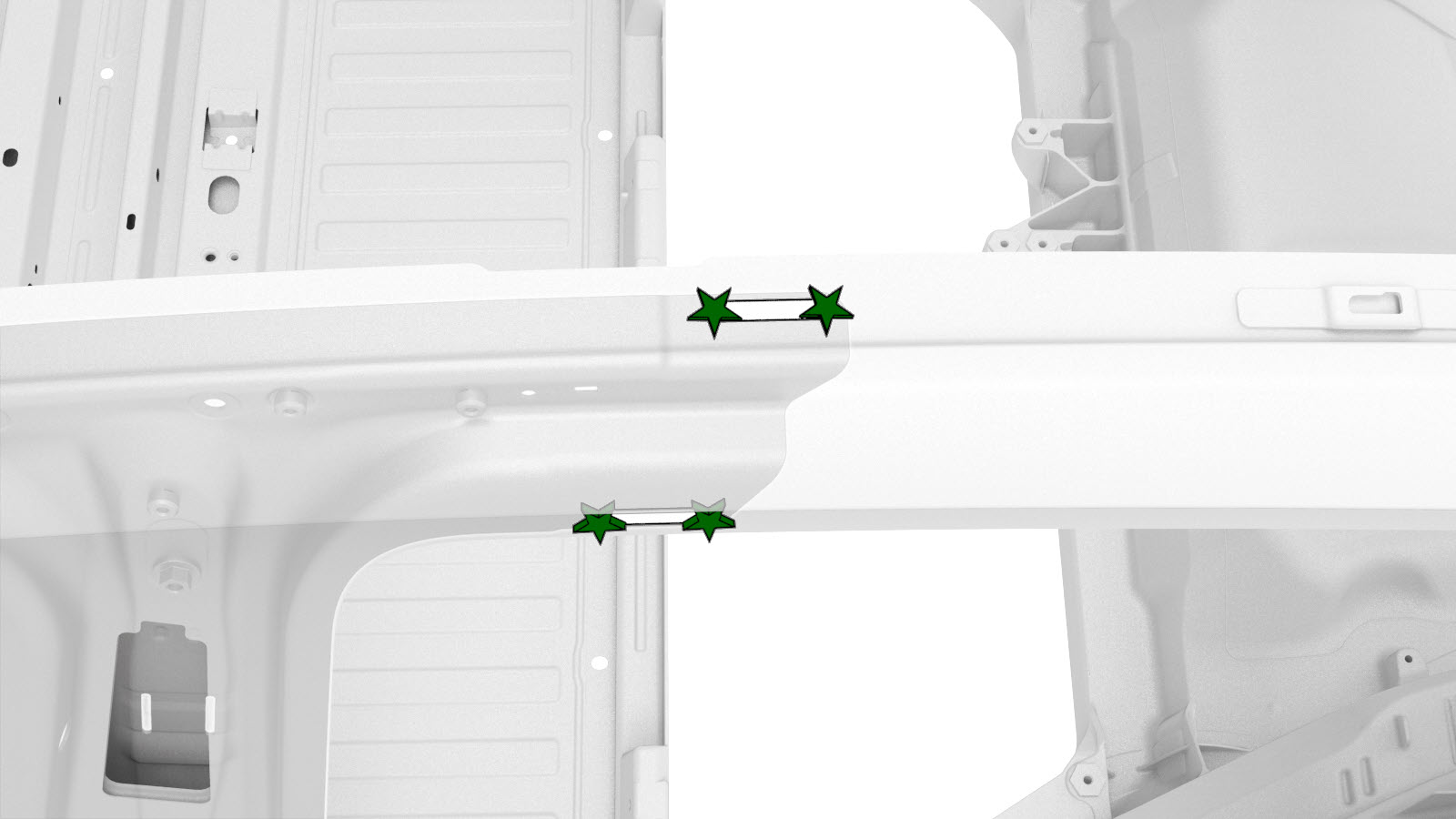

    红圈标记的安装点焊焊缝必须距离原厂点焊焊缝位置 20 毫米。
  11. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红圈标记的安装点焊焊缝必须距离原厂点焊焊缝位置 20 毫米。

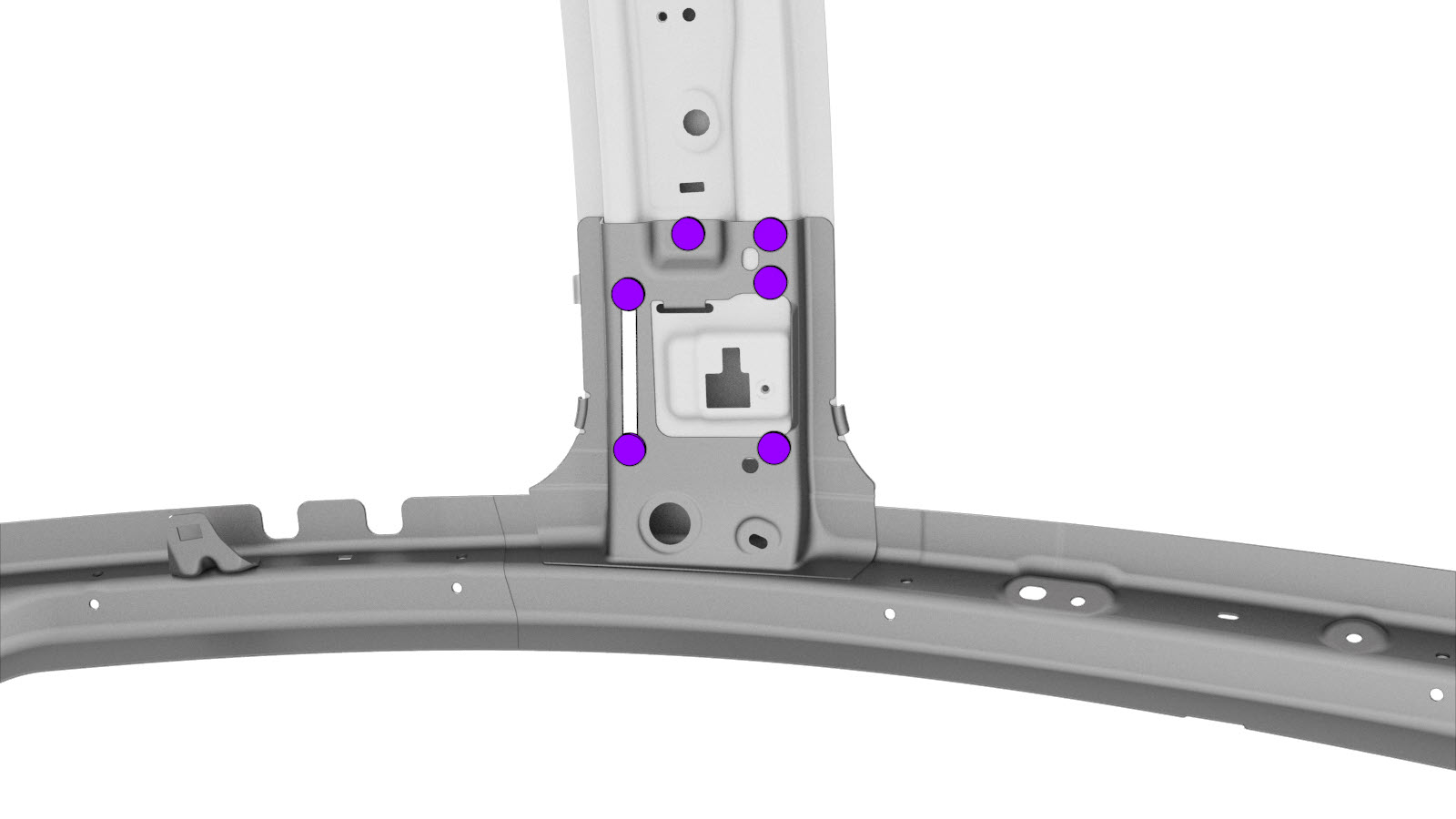

  12. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红圈标记的安装点焊焊缝必须距离原厂点焊焊缝位置 20 毫米。
  13. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注

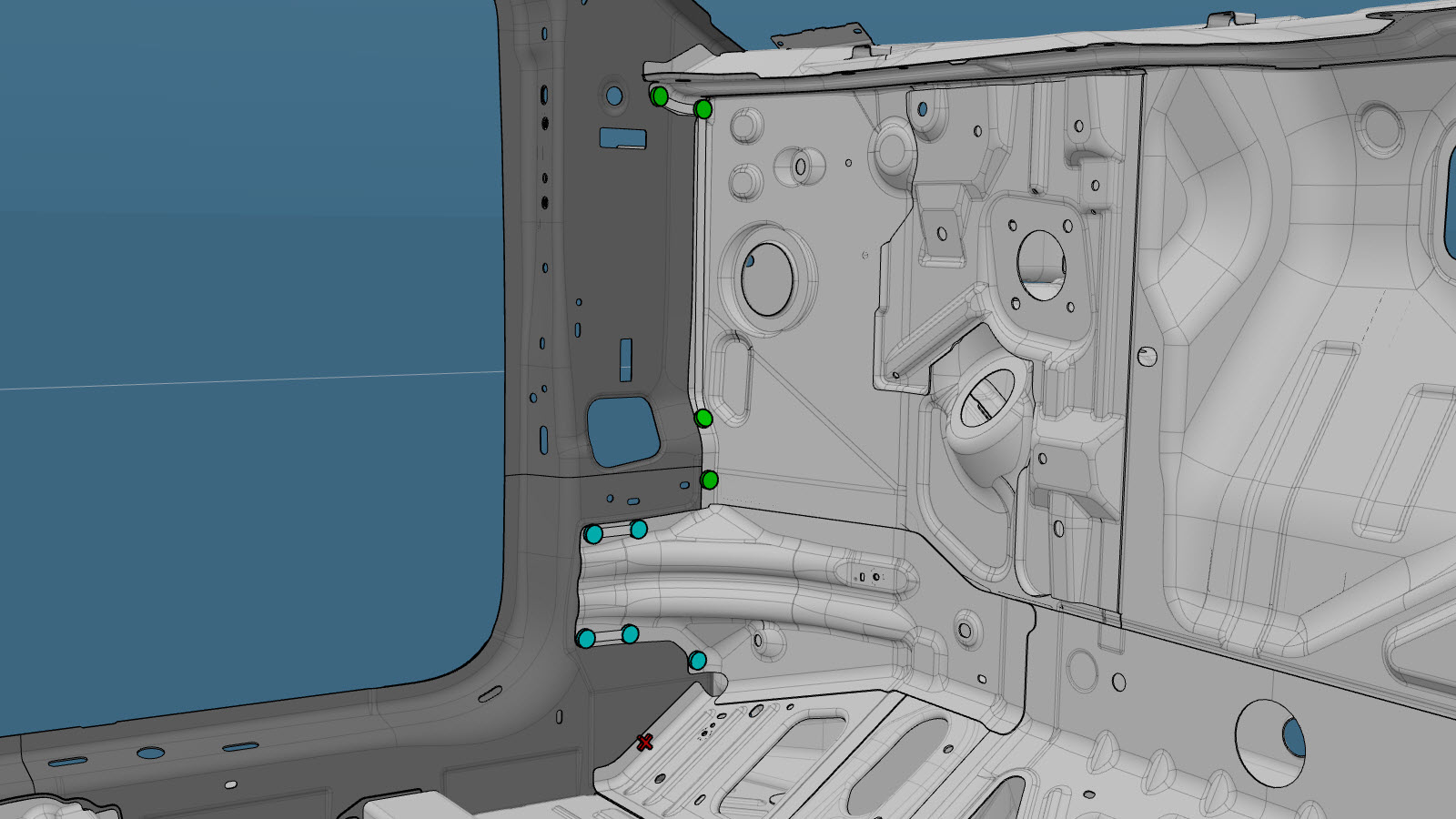

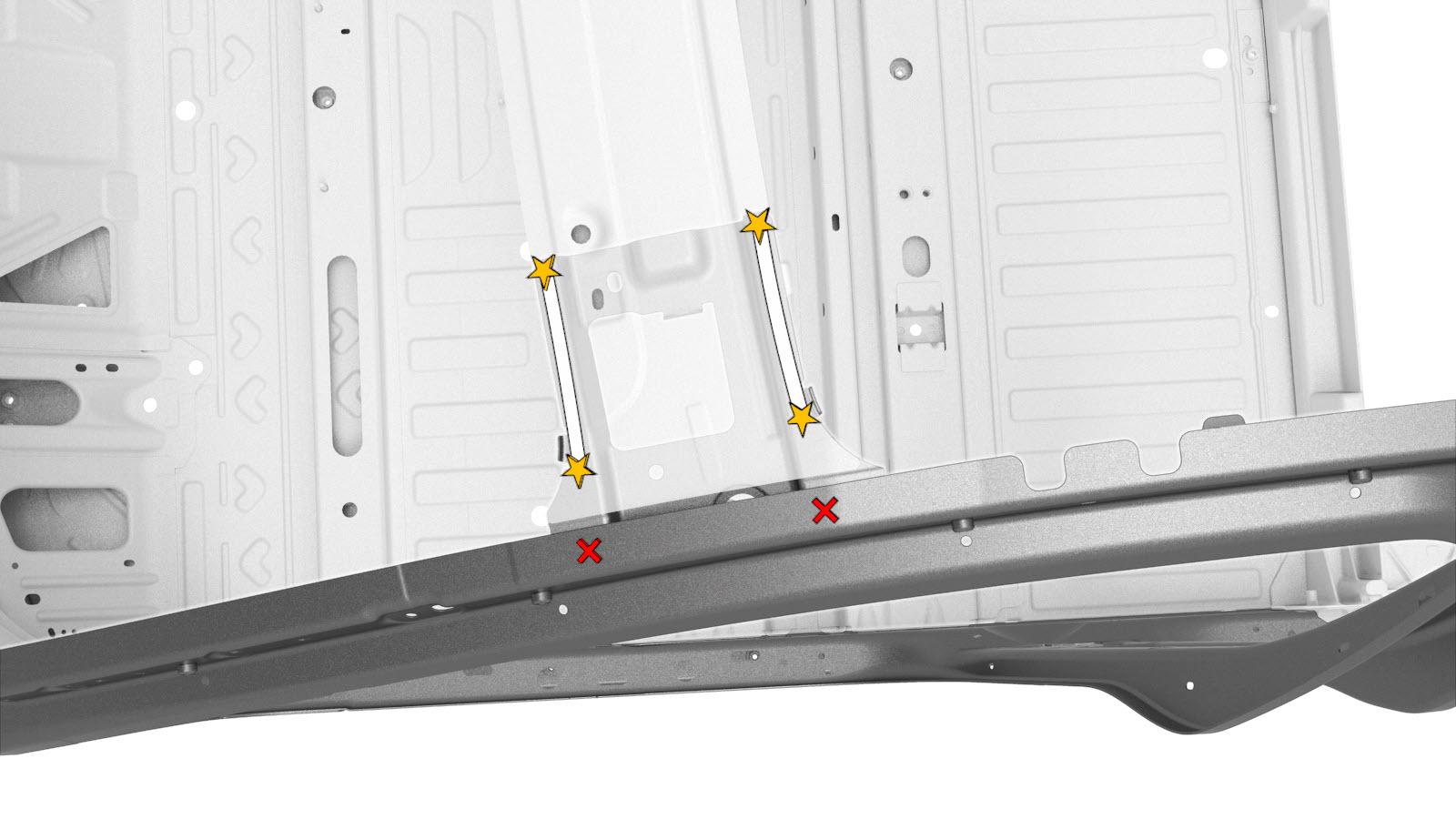

    红色 X 表示此处工厂安装的紧固件未进行更换。
  14. 准备安装。
  15. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。
  16. 准备安装。
  17. 准备安装。

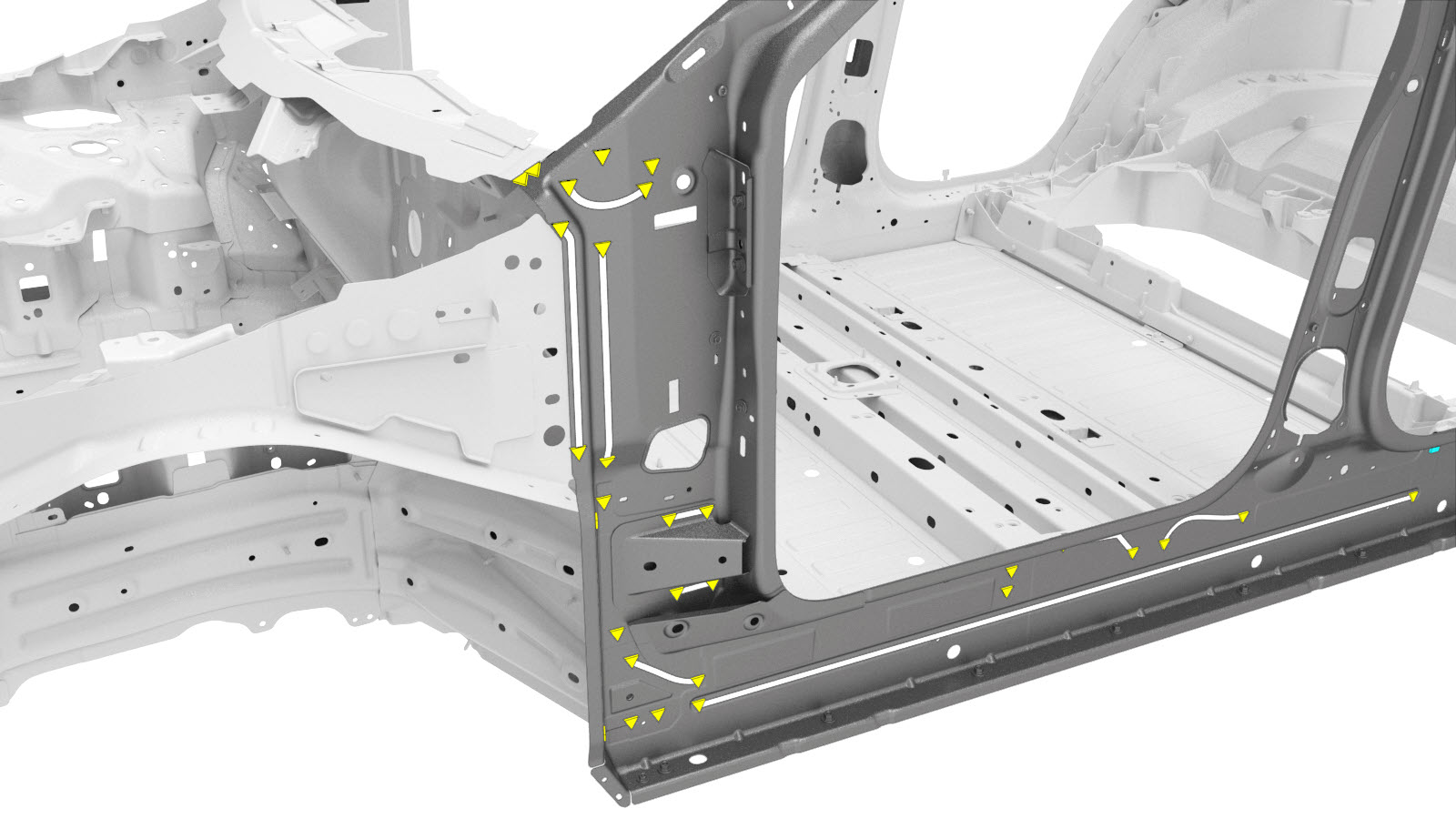

  18. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  19. 仅适用于区块维修：安装车门安装环内件区块说明中所述的衬垫板或加固板。
  20. 安装新部件。

    将水平安装的螺栓拧紧至 31 Nm。将垂直安装的螺栓拧紧至 31 Nm。

  21. 执行电阻点焊。
    或 安装点焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  22. 安装侧门槛插件（整体）。
  23. 按指示安装紧固件。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。
  24. 安装车门安装环外件的必要部分。
  25. 按指示安装紧固件。
  26. 安装先前为露出更换组件而拆下的车身侧外件的必要部分。
  27. 按指示安装紧固件。
  28. 按指示安装紧固件。
  29. 执行任何必要的维修后操作。
