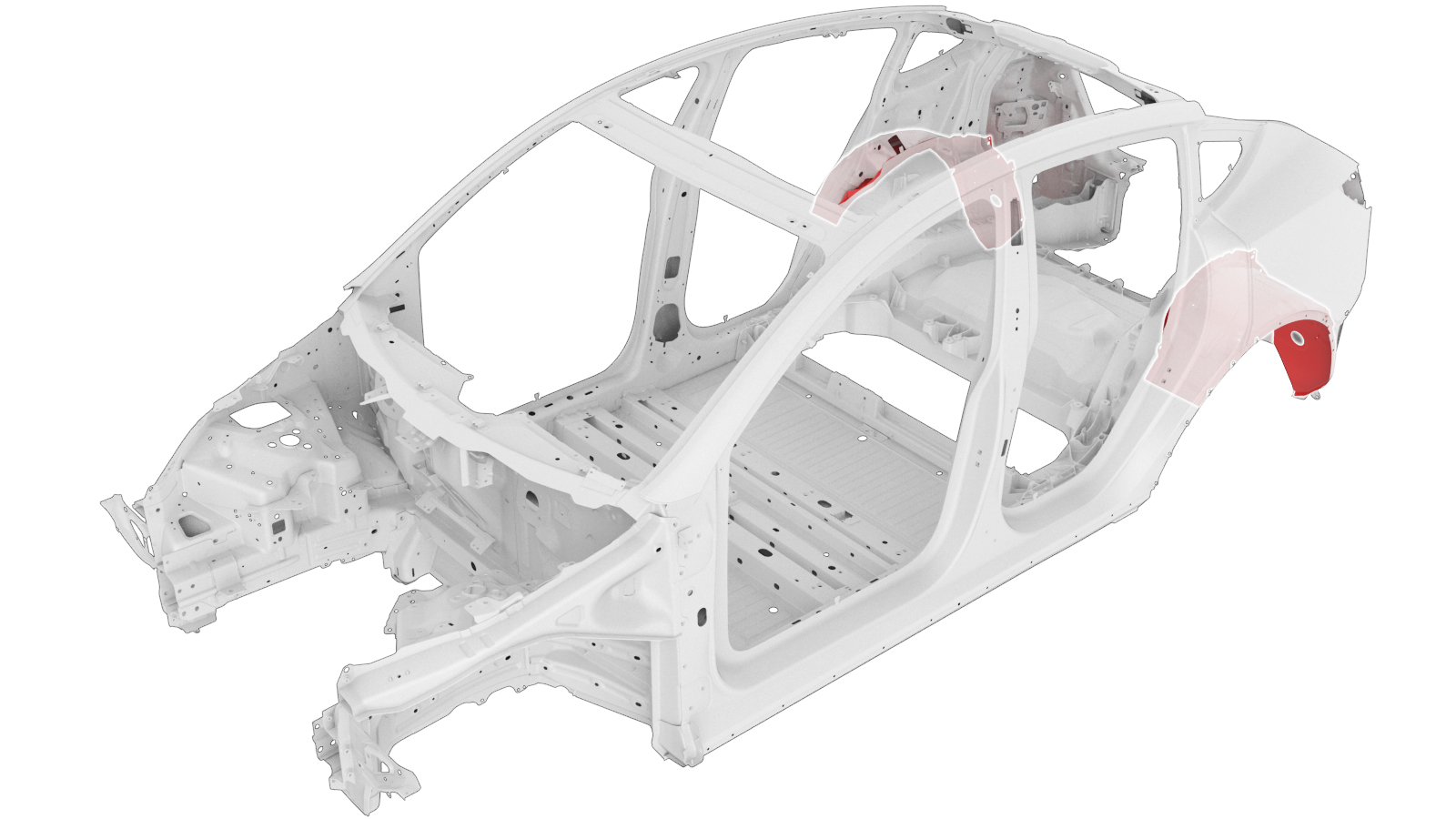

轮罩加长板（后部）

维修程序

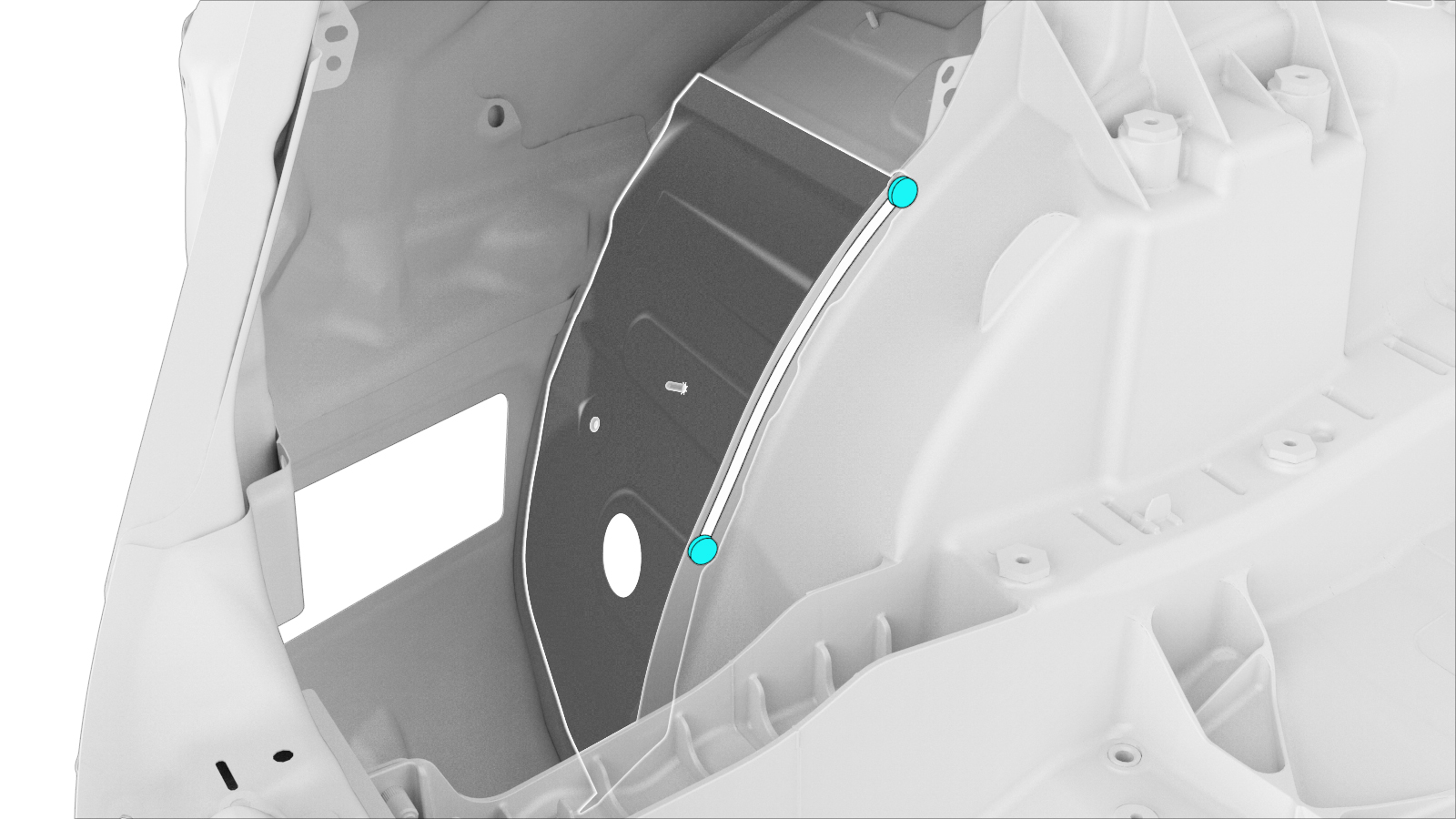

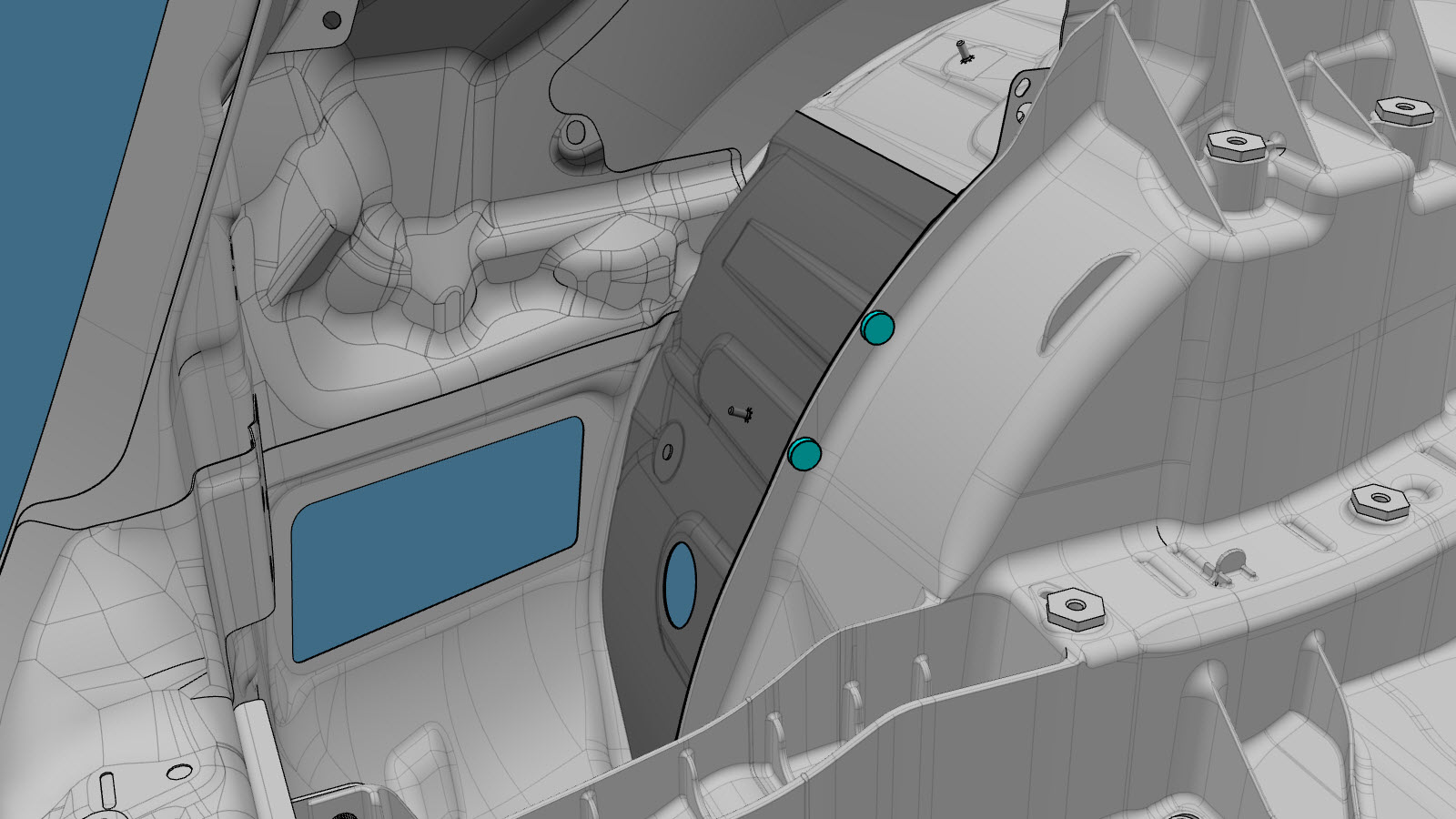

  1. 拆卸原装部件。
    • 或 钻透原厂点焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    对于这种钻透原厂点焊焊缝的操作，仅钻透 2 块内部面板；不要钻透车身侧外件面板。
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。
    • 或 原厂点焊焊缝
    • 或 原厂 SPR

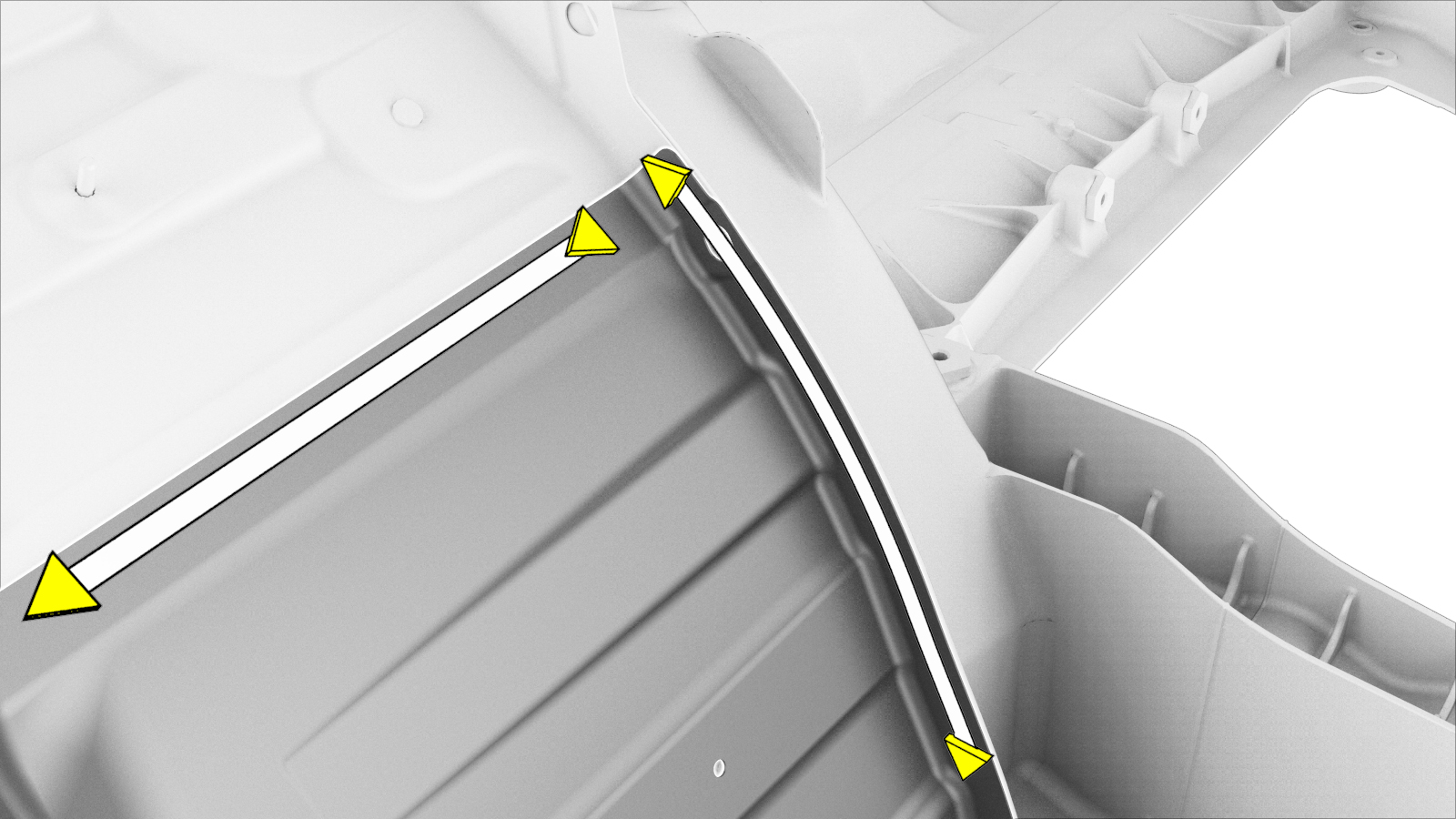

  2. 拆卸原装部件。
    • 或 原厂点焊焊缝

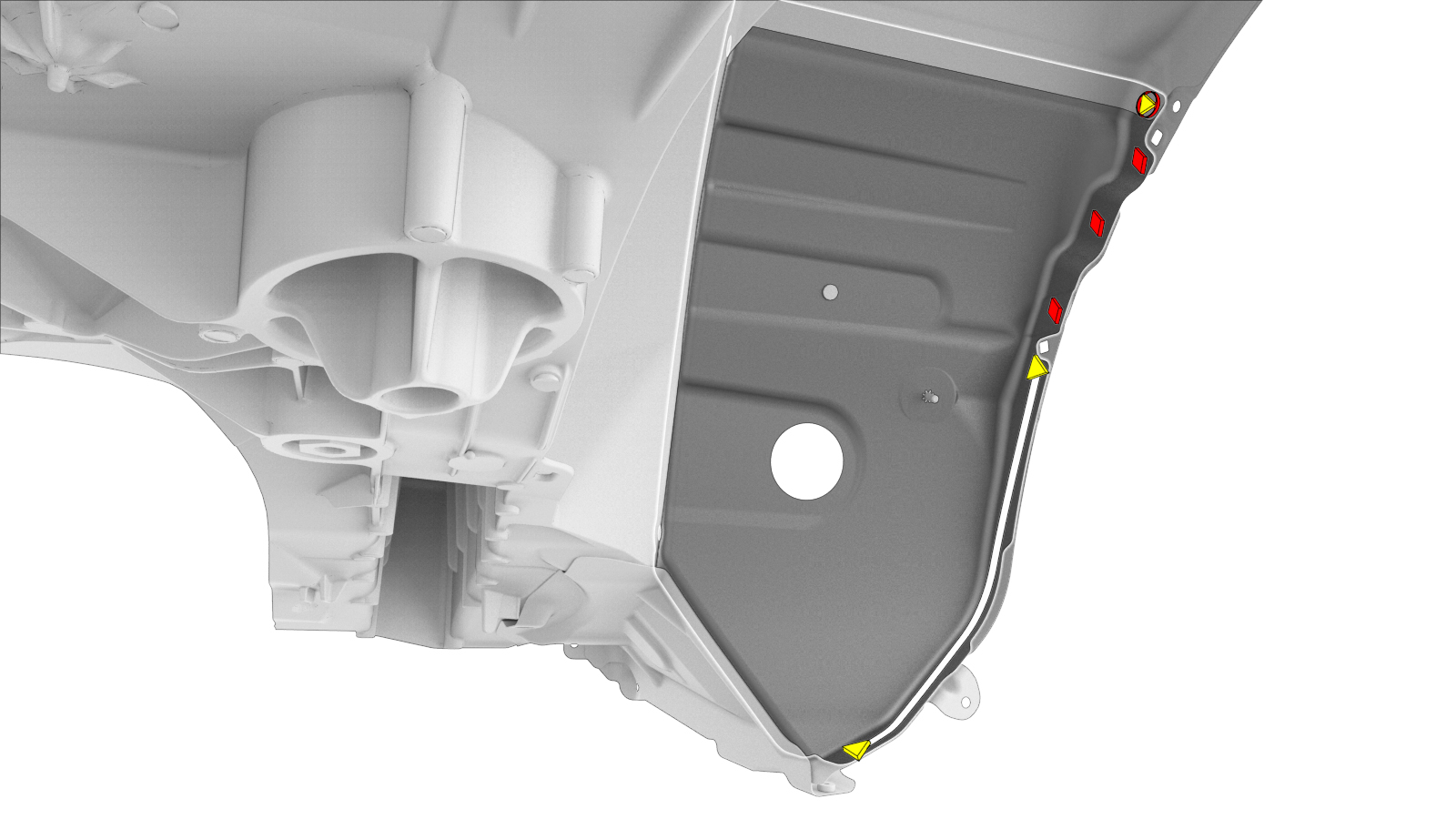

  3. 拆卸原装部件。
    • 或 原厂点焊焊缝

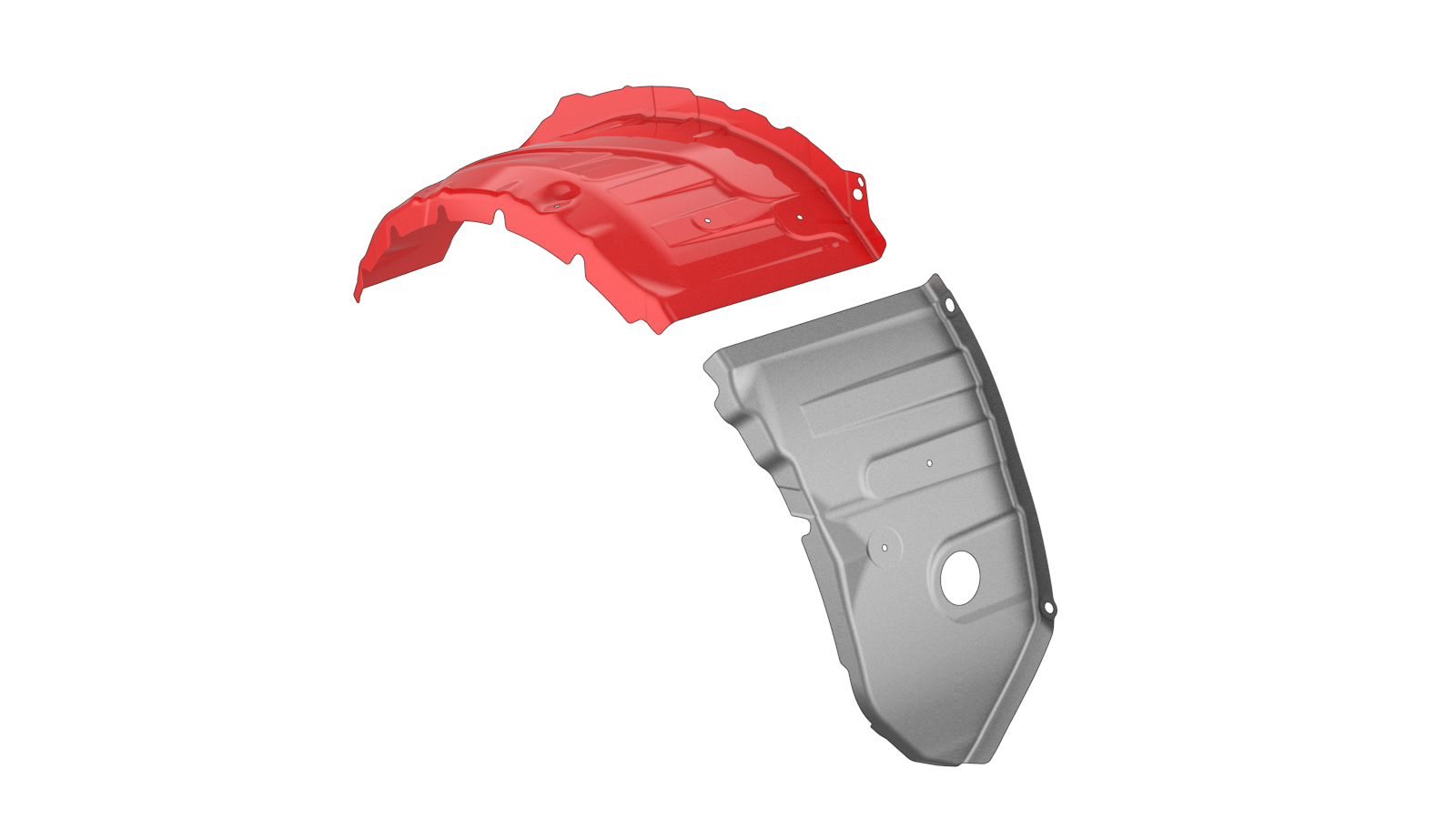

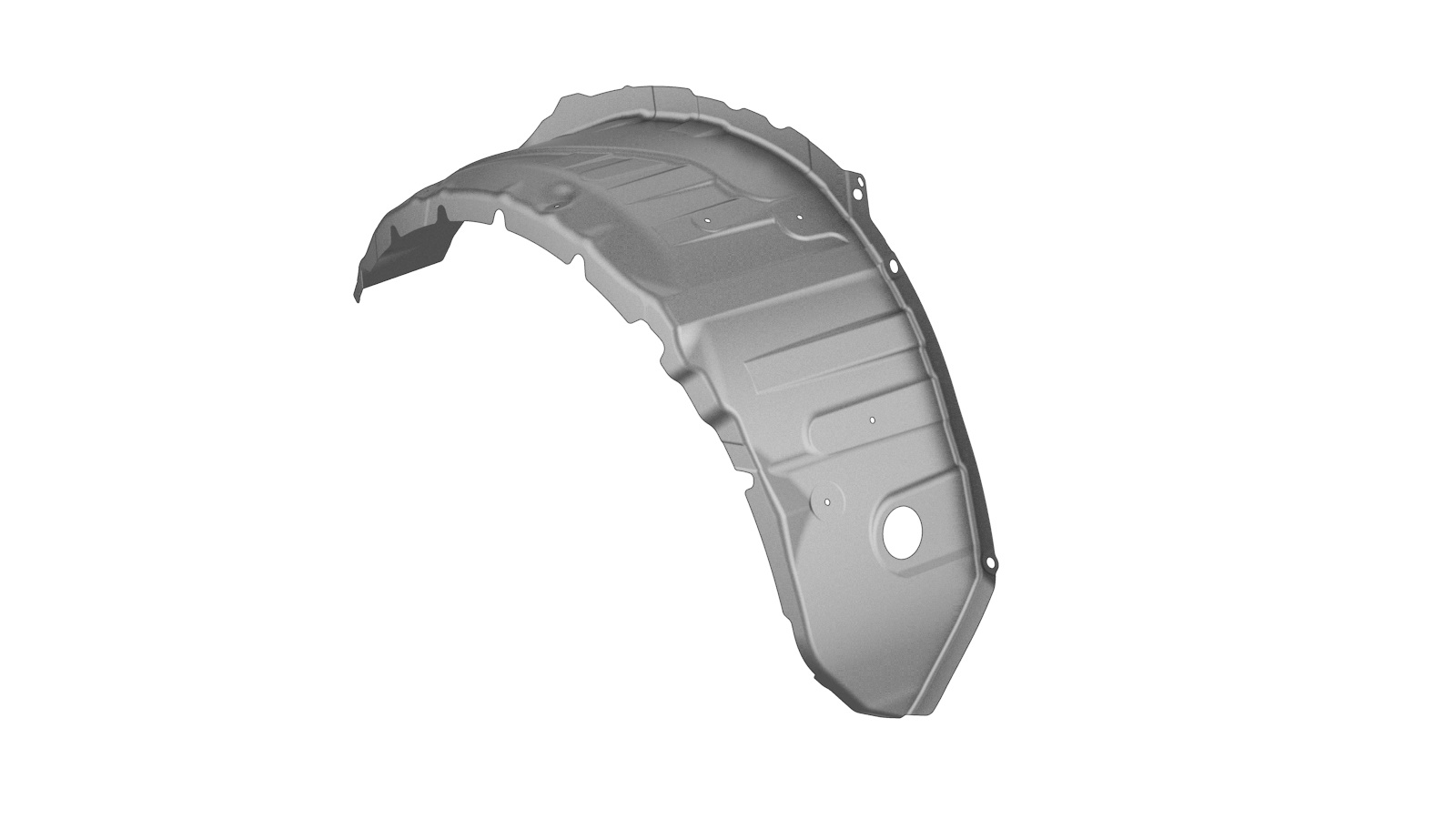

  4. 从维修零件上拆下轮罩后部加长板组件。

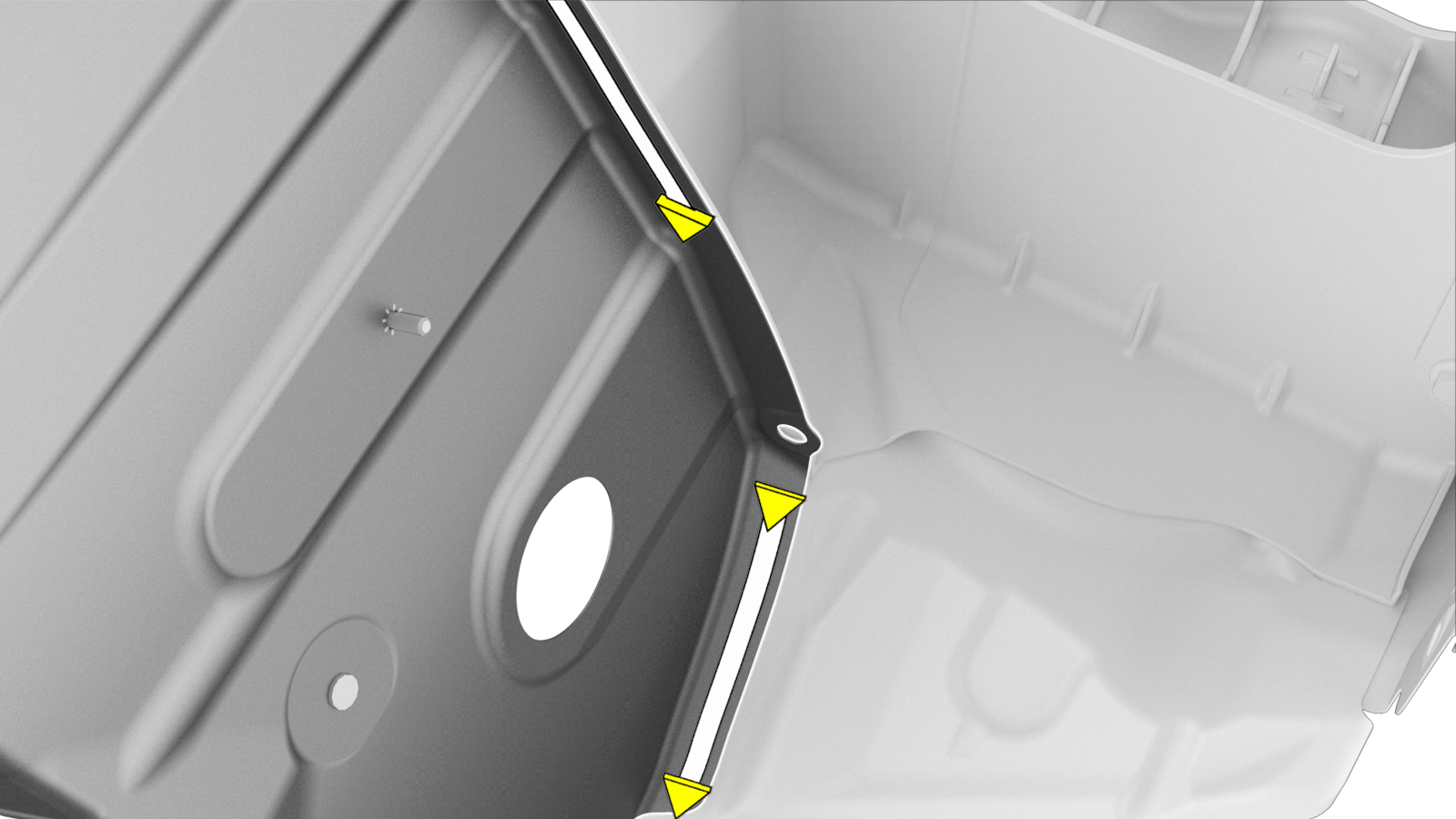

  5. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注

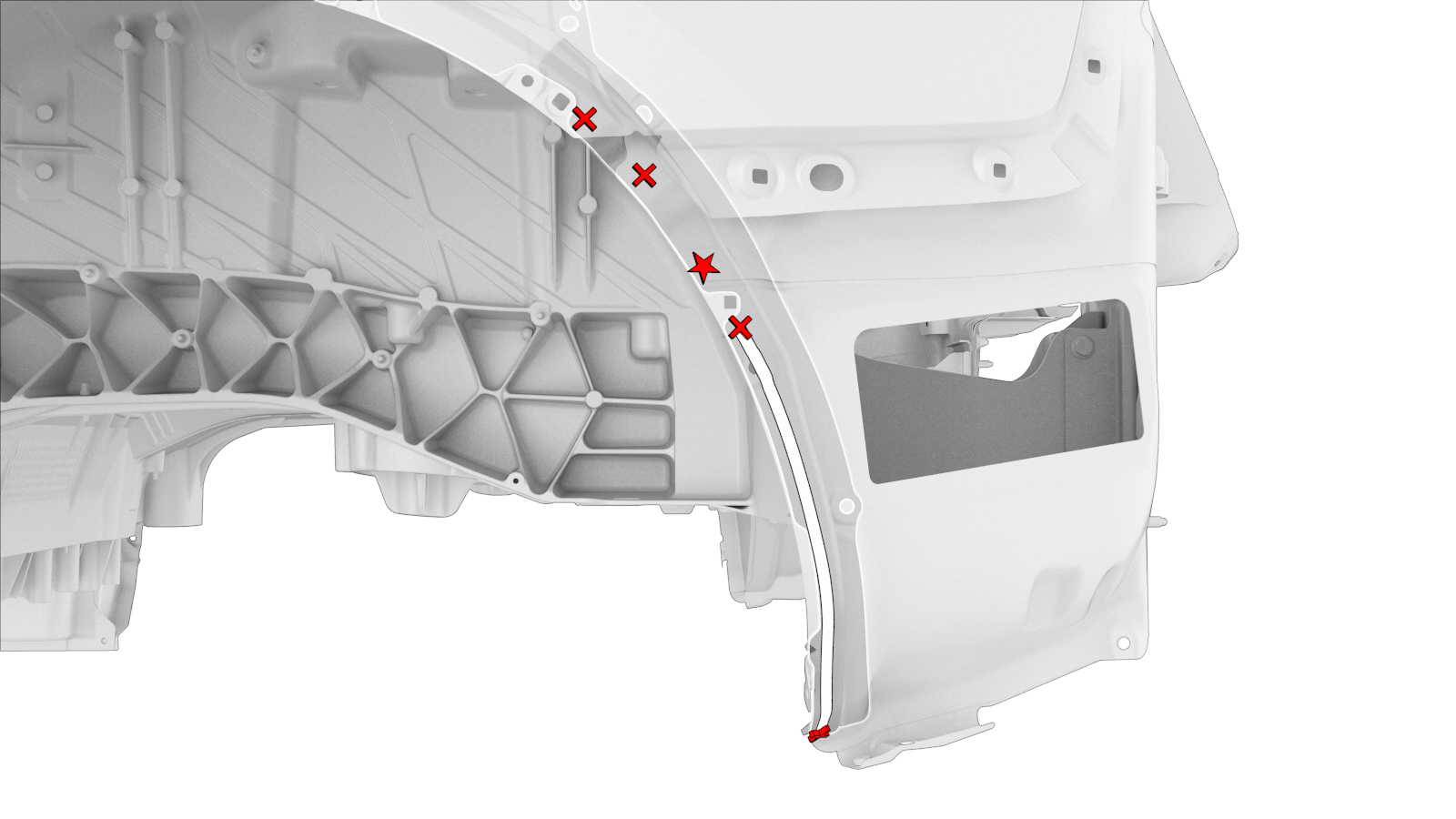

    红色 X 表示此处工厂安装的紧固件未进行更换。
  6. 准备安装。
  7. 准备安装。
  8. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  9. 安装新部件。
    请务必切割重低音扬声器下方的 NVH 泡沫，以留出铆钉间隙。
  10. 执行 GMA 焊接。
    或 铝塞焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
    Informational PurposesAn informational icon, calling your attention
    注
    进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
  11. 执行任何必要的维修后操作。
