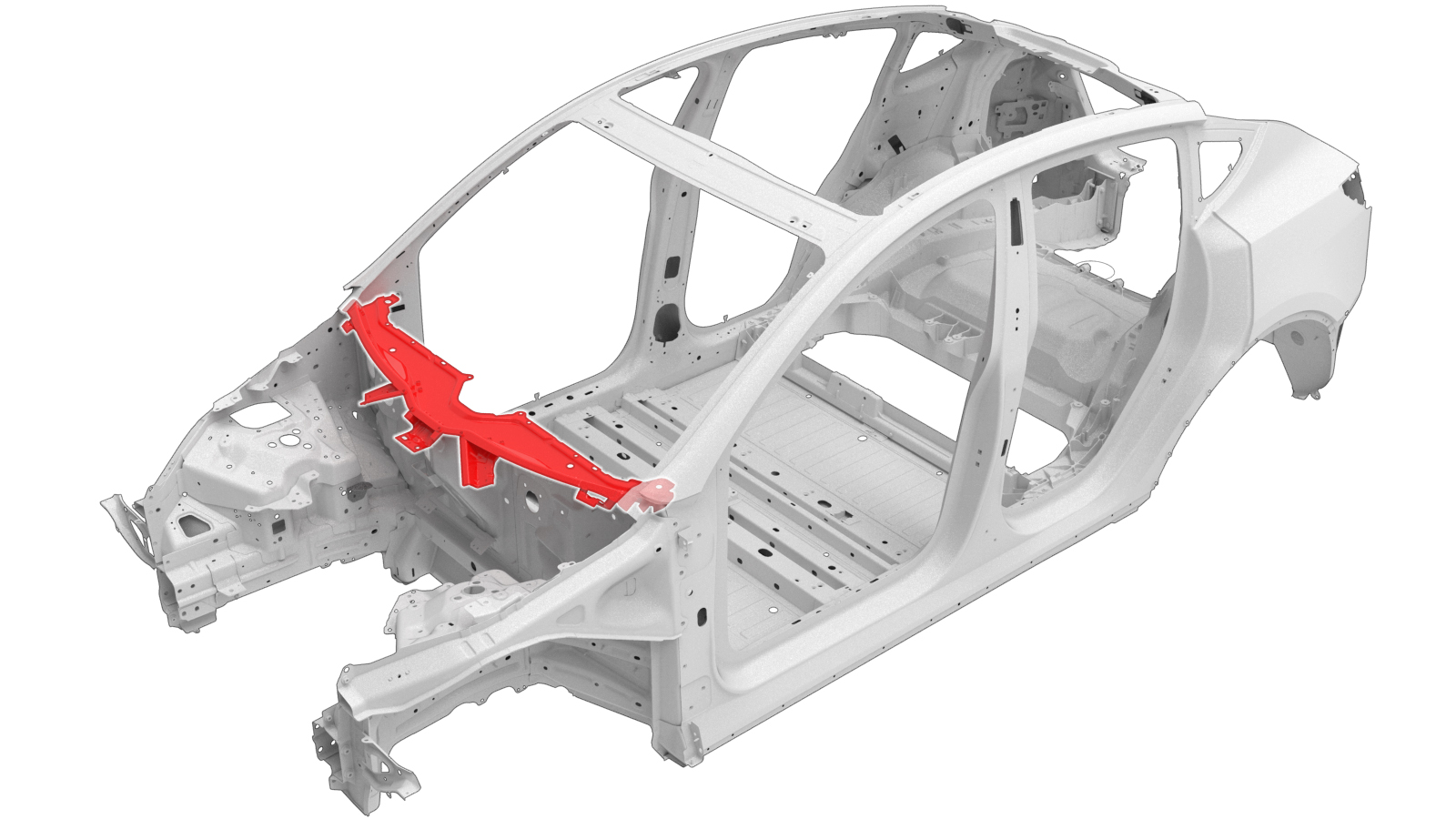

带雨刮器支架的前围下盖板

校正代码： 10101013402 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注

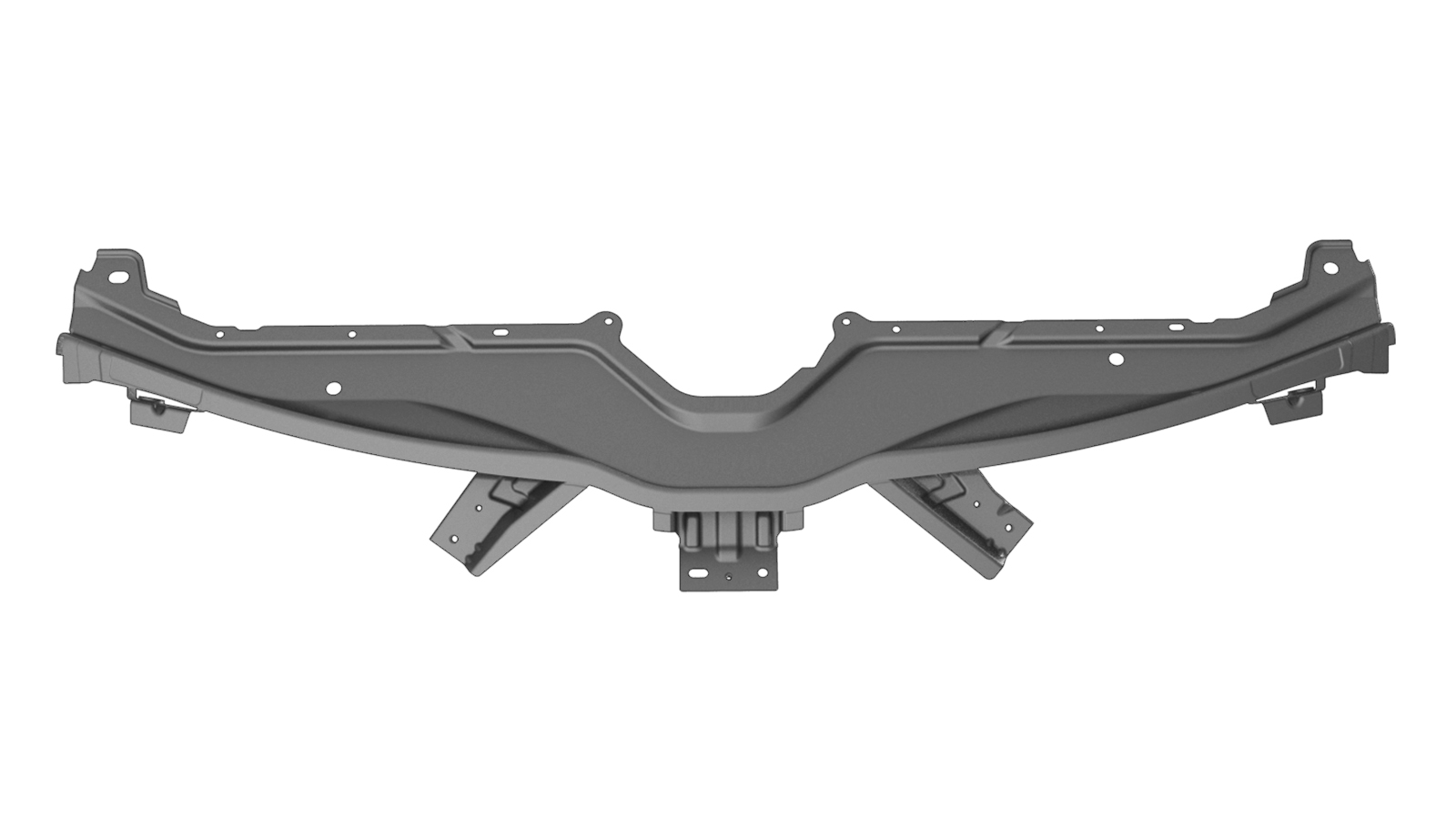

1 ASSEMBLY - COWL LOWER WITH WIPER BRACKETS（带雨刮器支架的前围下盖板）
23

铆钉，4.8 mm

4

流型铆钉 S28

2 螺栓 ，M6X18 Tesla 零件号 1006529-00-A。
2 防松螺母, RIV NUT,FLUSH,M6 Tesla 零件号 2007016。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆下前围上盖板。
  2. 拆卸原装部件。
    • 或 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。
    • 或 原厂点焊焊缝

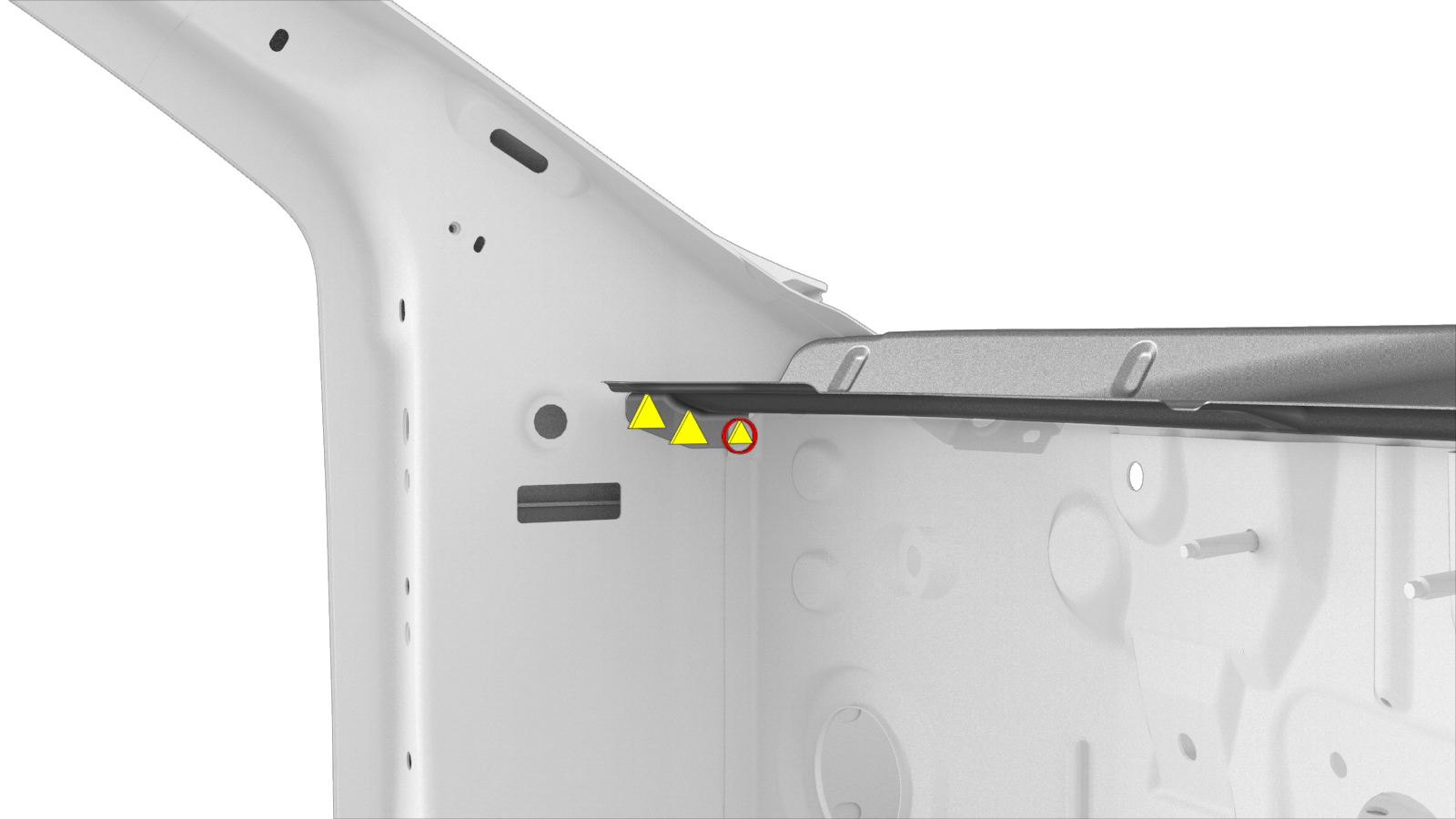

  3. 拆卸原装部件。
    • 或 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。
    • 或 原厂点焊焊缝

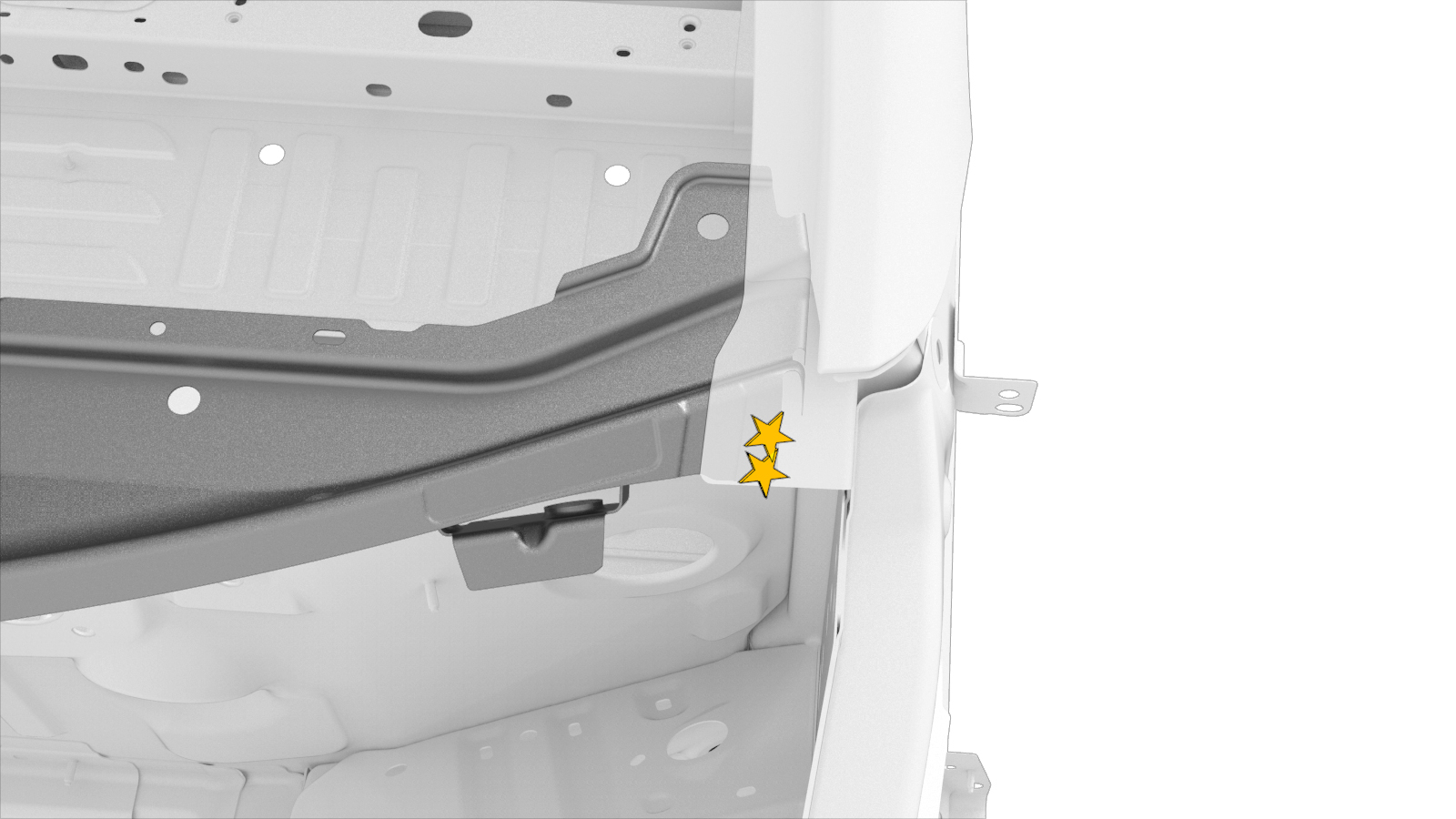

  4. 拆卸原装部件。
    • 或 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。
    • 或 原厂点焊焊缝
  5. 准备安装。
    • 防松螺母

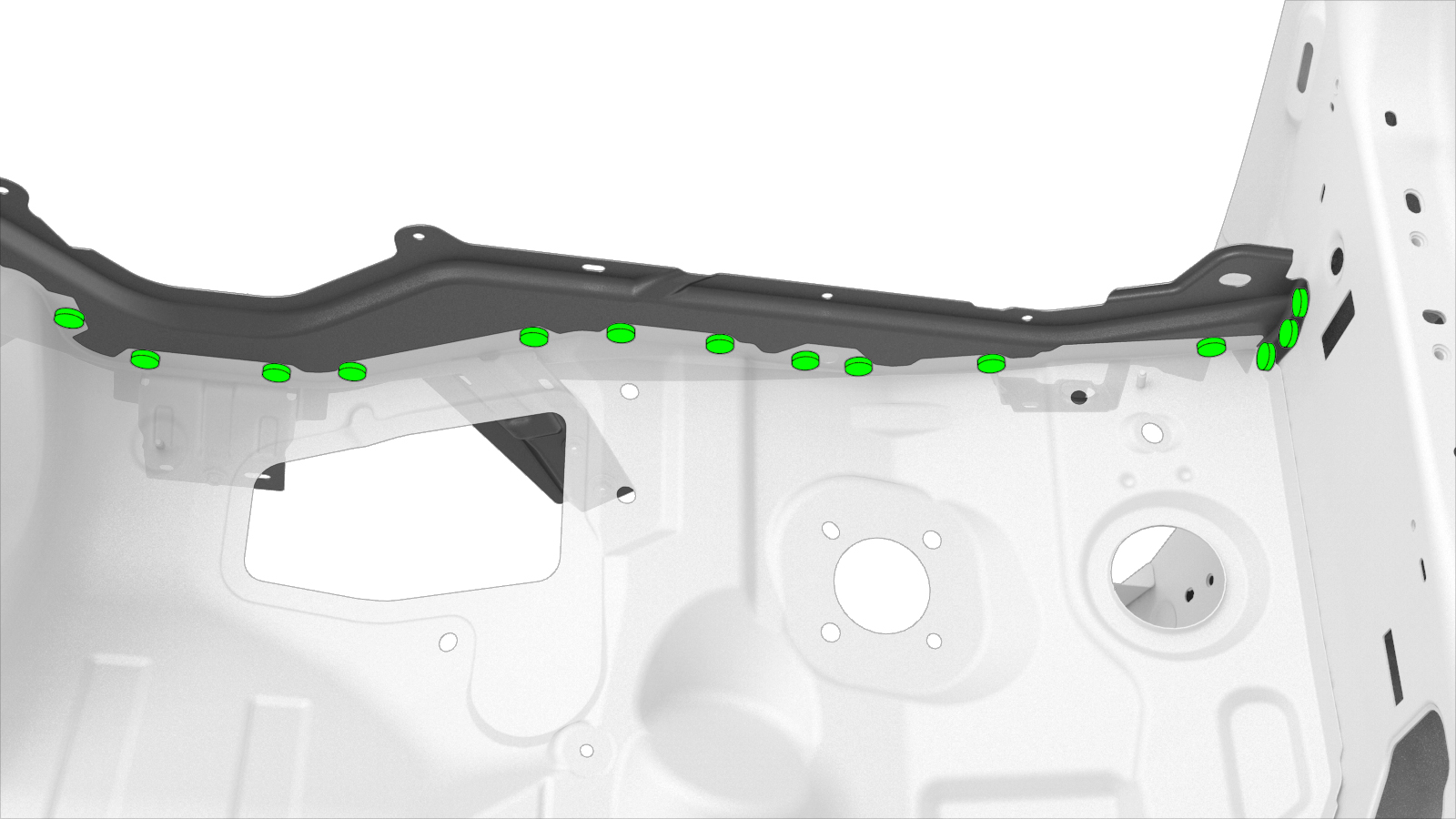

  6. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。
    Informational PurposesAn informational icon, calling your attention
    注
    对于突出显示的铆钉，将替换紧固件放置在原厂点焊焊缝位置的外侧，以避开前围板上的饰件孔。紧固件的新位置必须位于原厂点焊焊缝位置的 20 毫米以内（不要超过 20 毫米）。

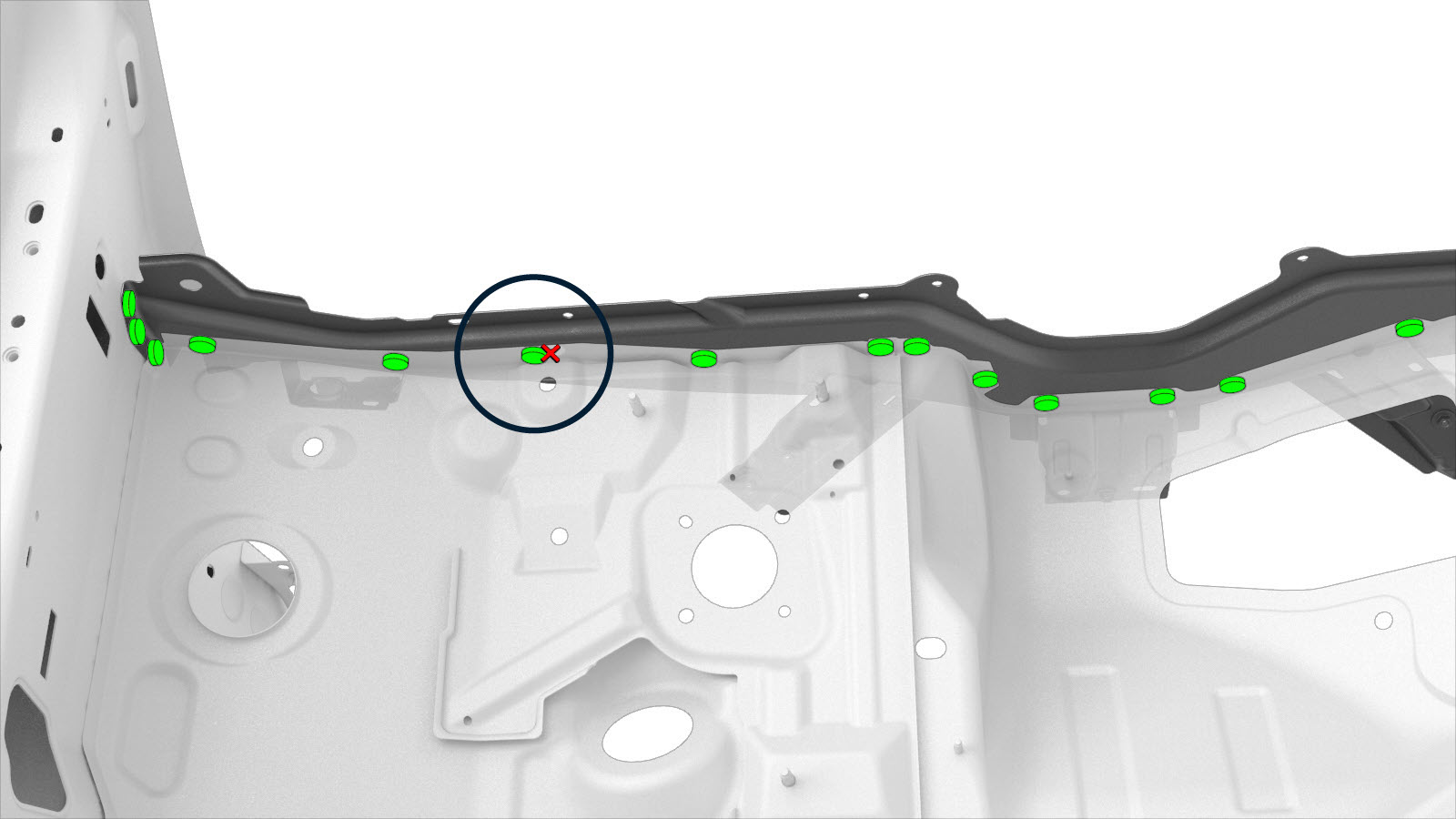

  7. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。
    Informational PurposesAn informational icon, calling your attention
    注
    对于突出显示的铆钉，将替换紧固件放置在原厂点焊焊缝位置的外侧，以避开前围板上的饰件孔。紧固件的新位置必须位于原厂点焊焊缝位置的 20 毫米以内（不要超过 20 毫米）。

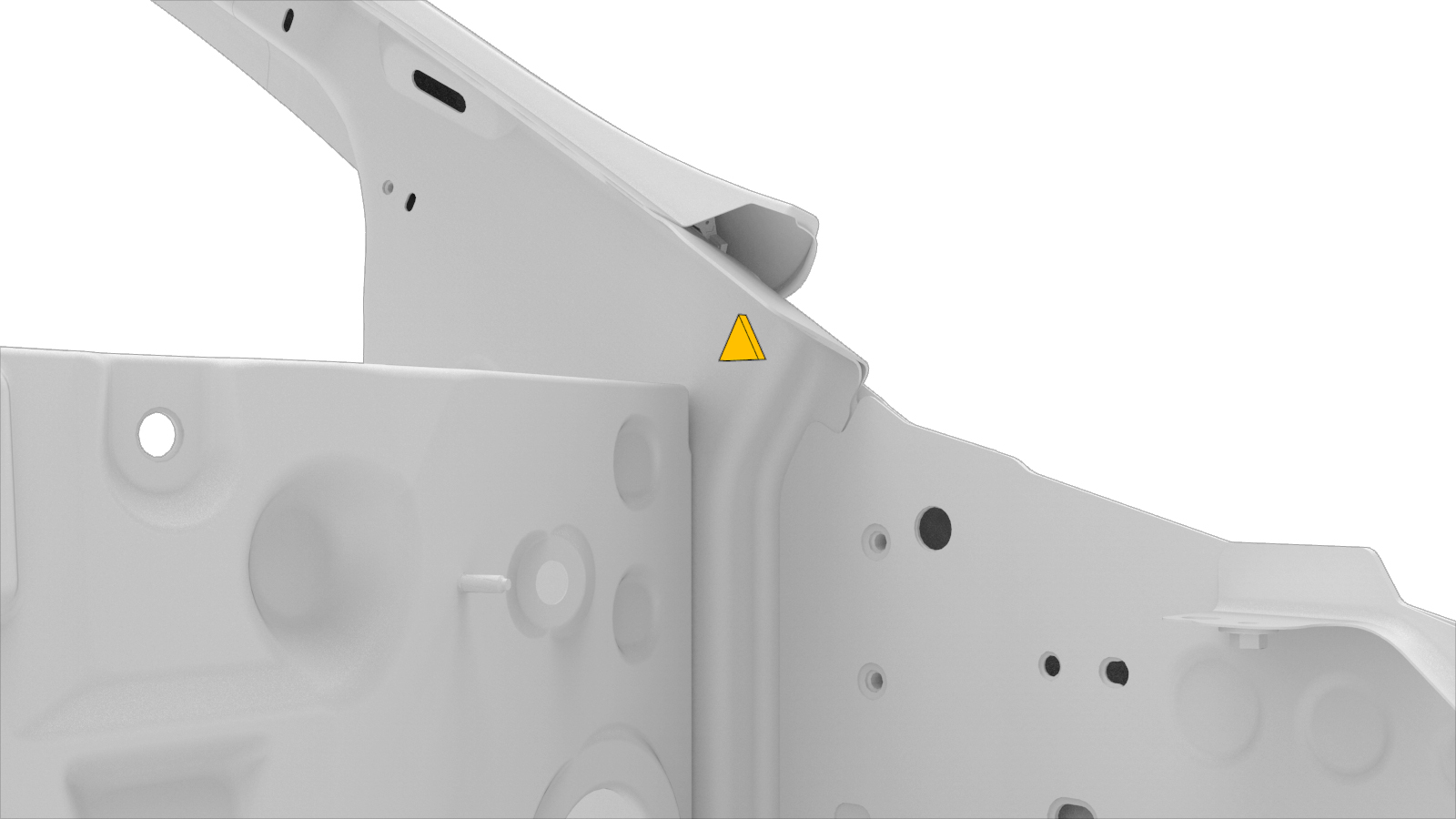

  8. 准备安装。
  9. 准备安装。

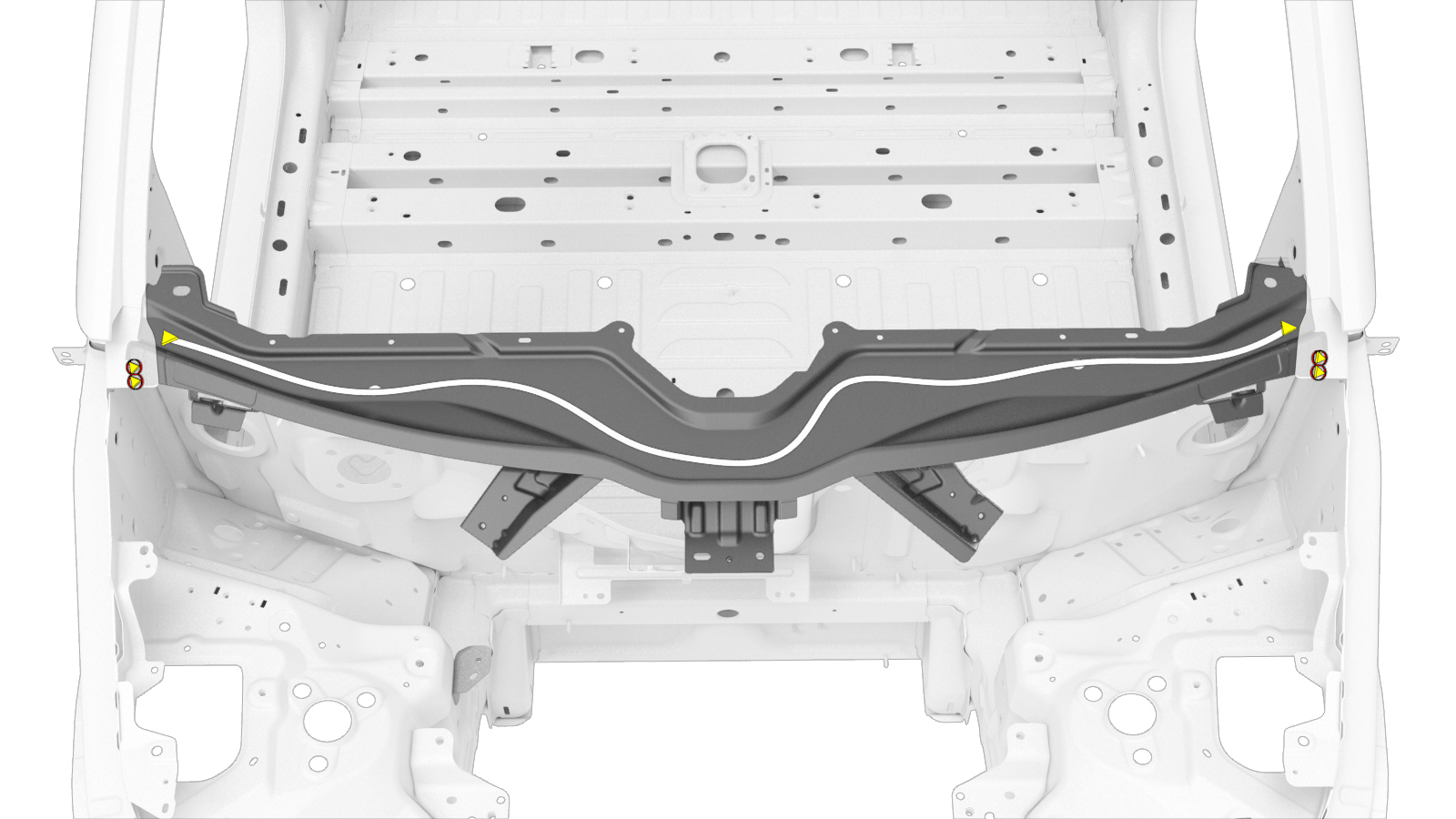

  10. 在车辆接合面以及新部件上涂抹结构型粘合剂。

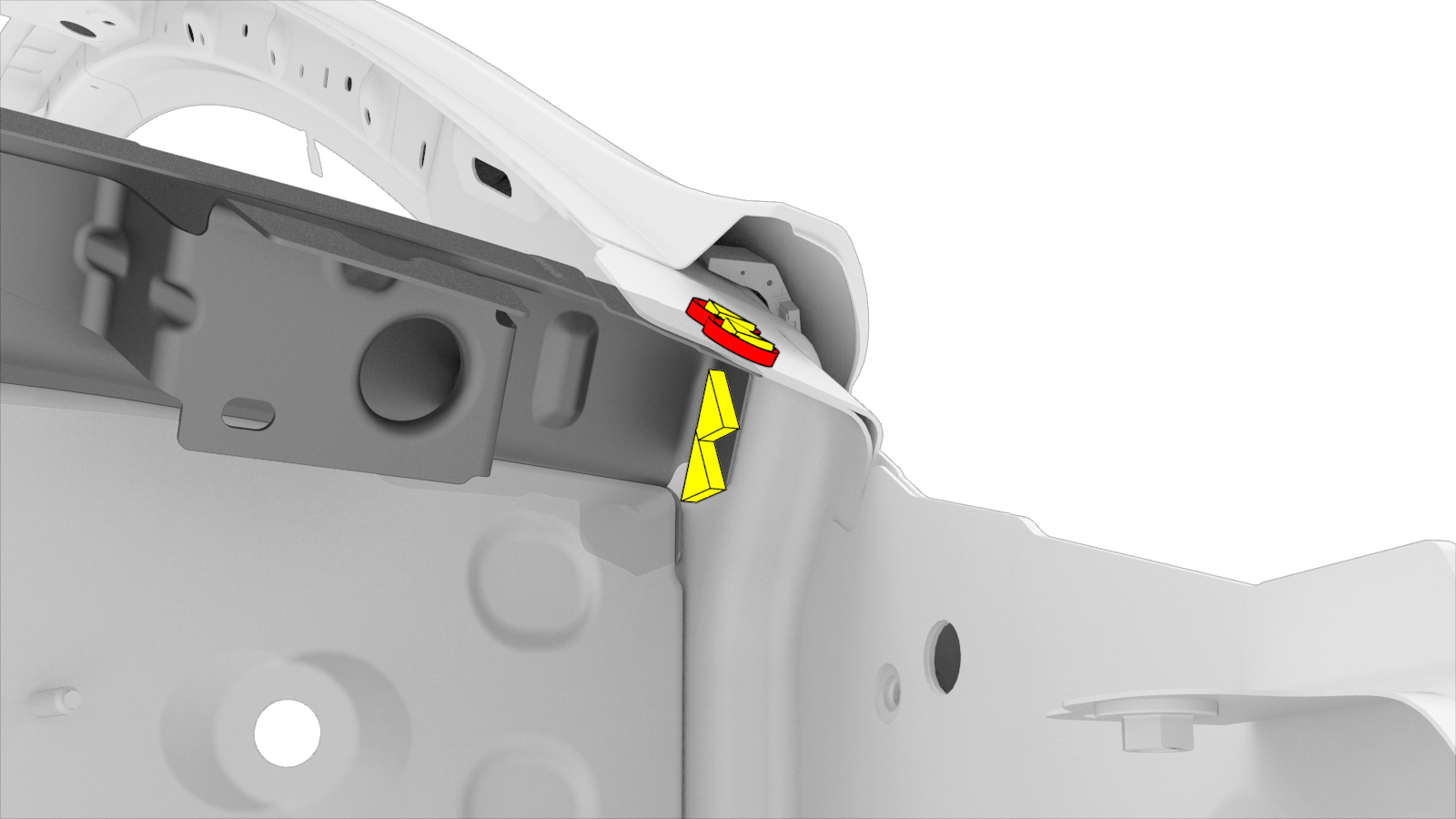

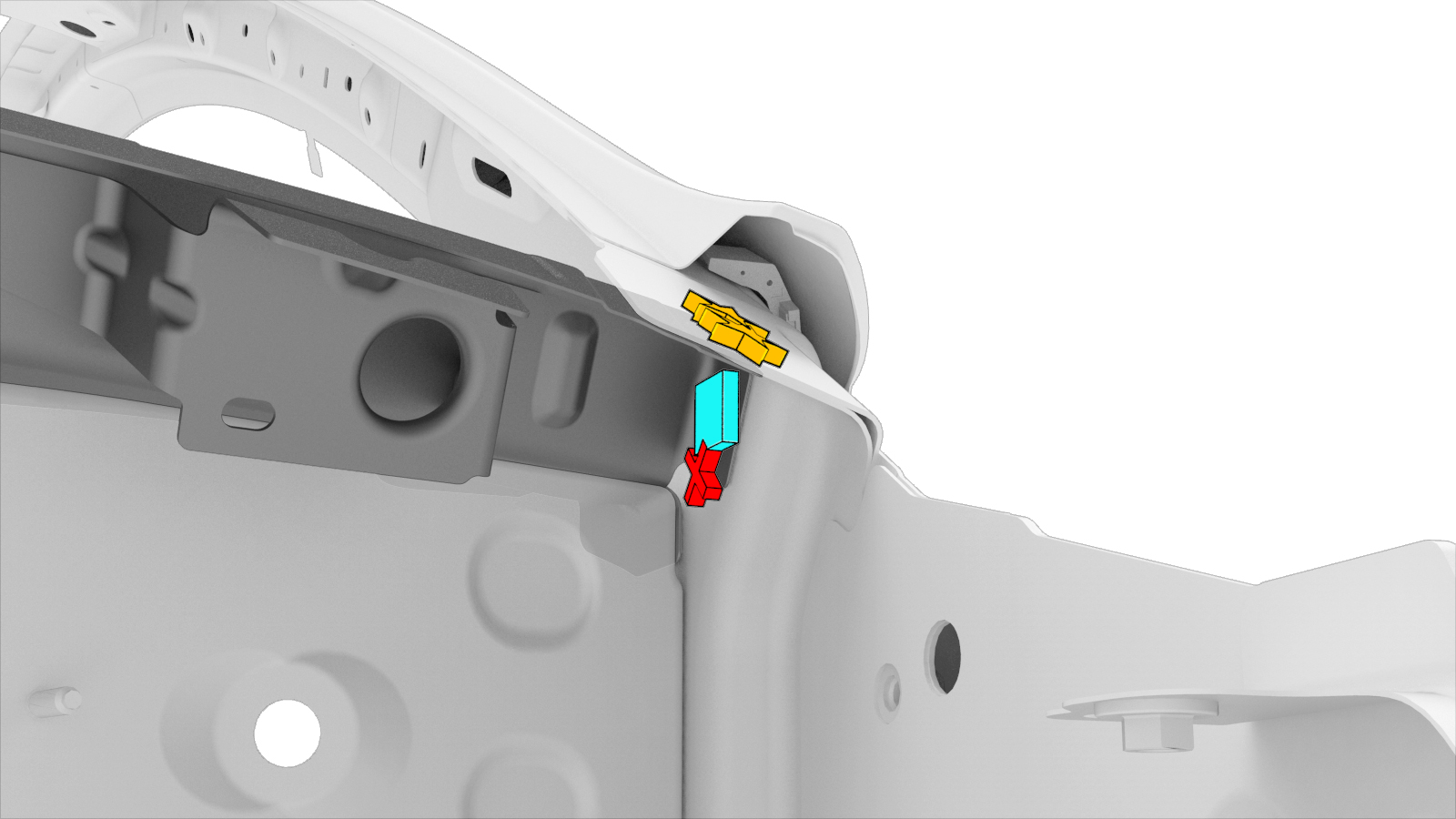

  11. 安装新部件。
    将这些螺栓拧紧至 10 Nm。
  12. 安装前围上盖板。
  13. 执行任何必要的维修后操作。
