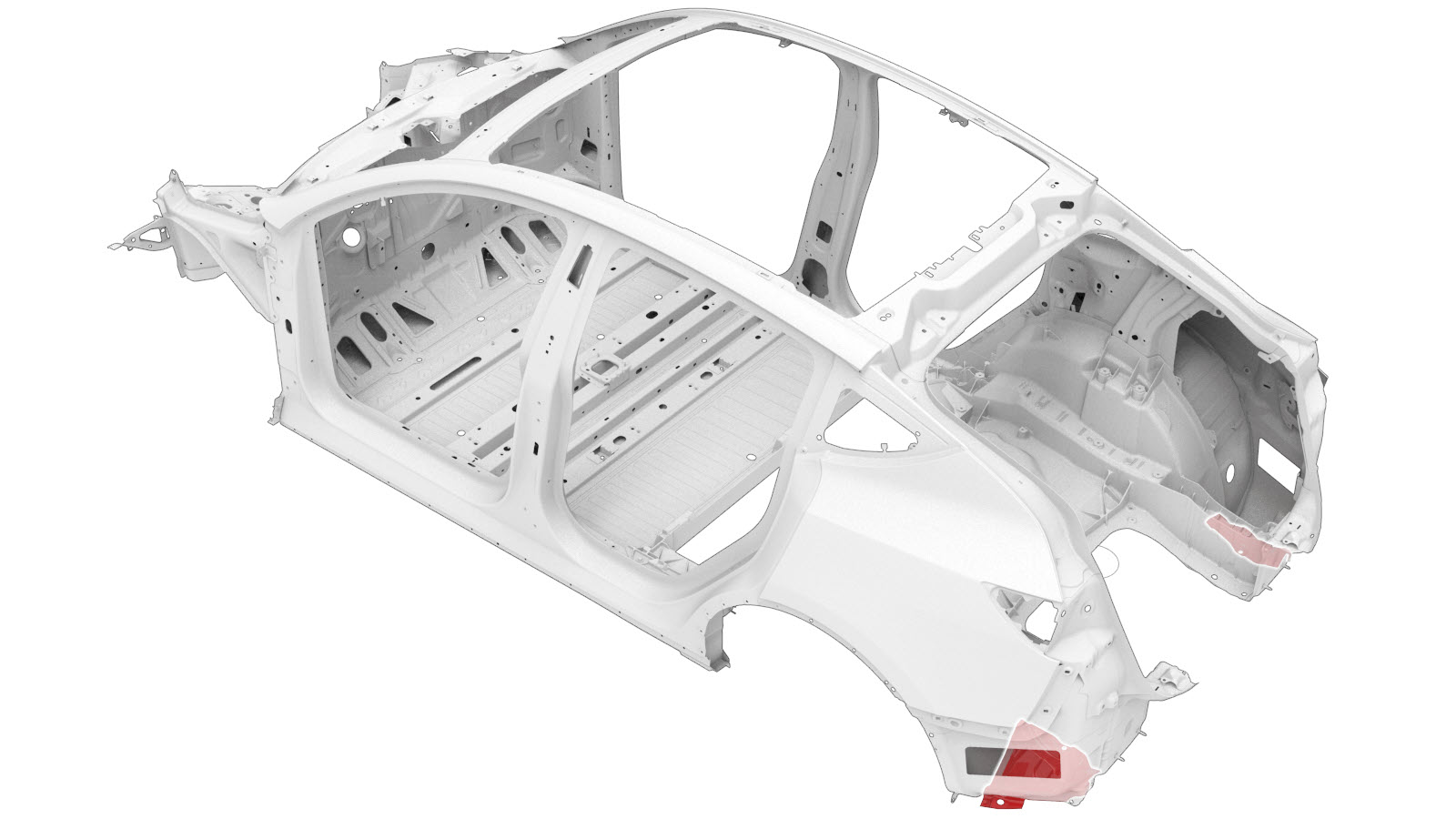

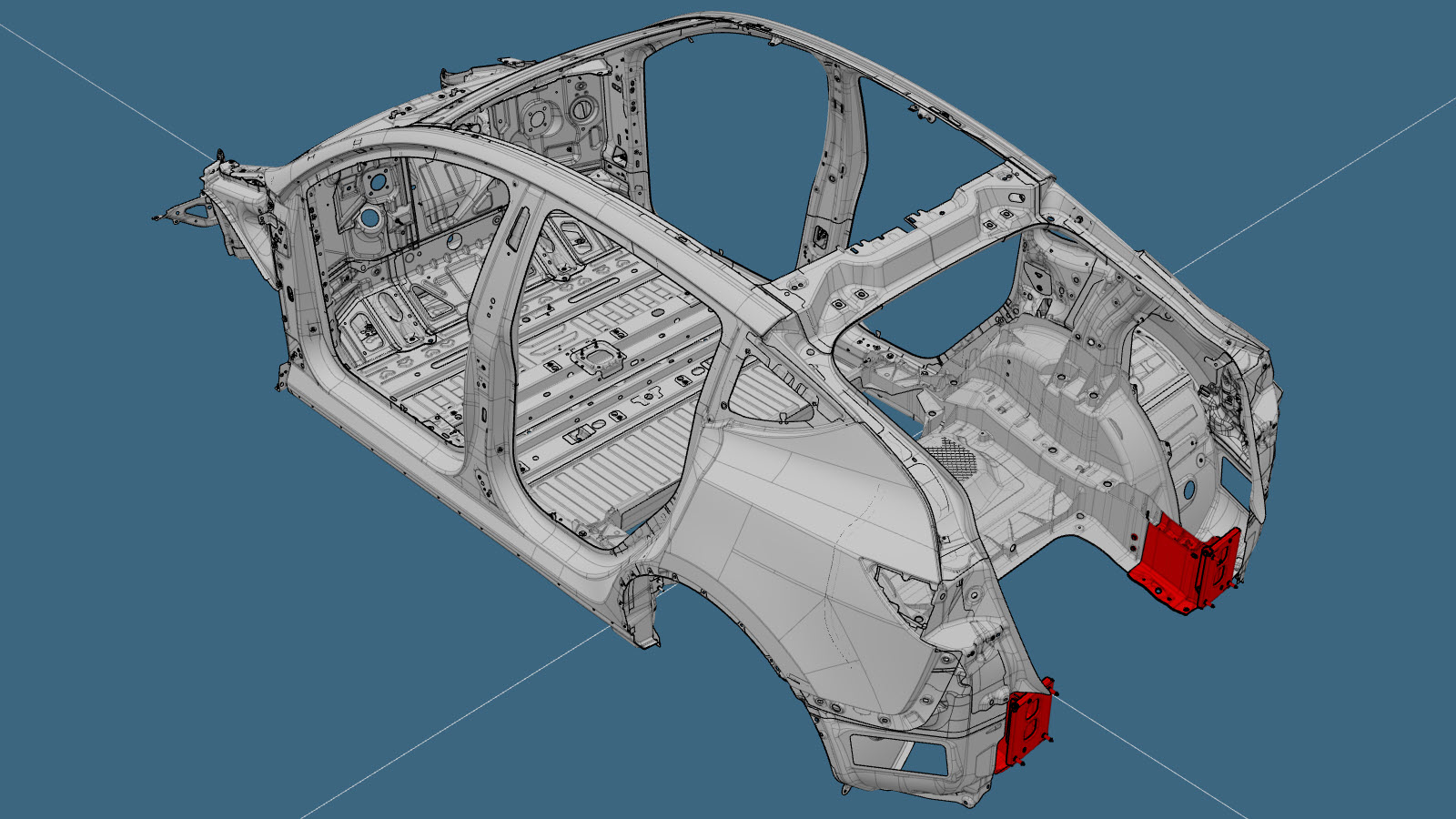

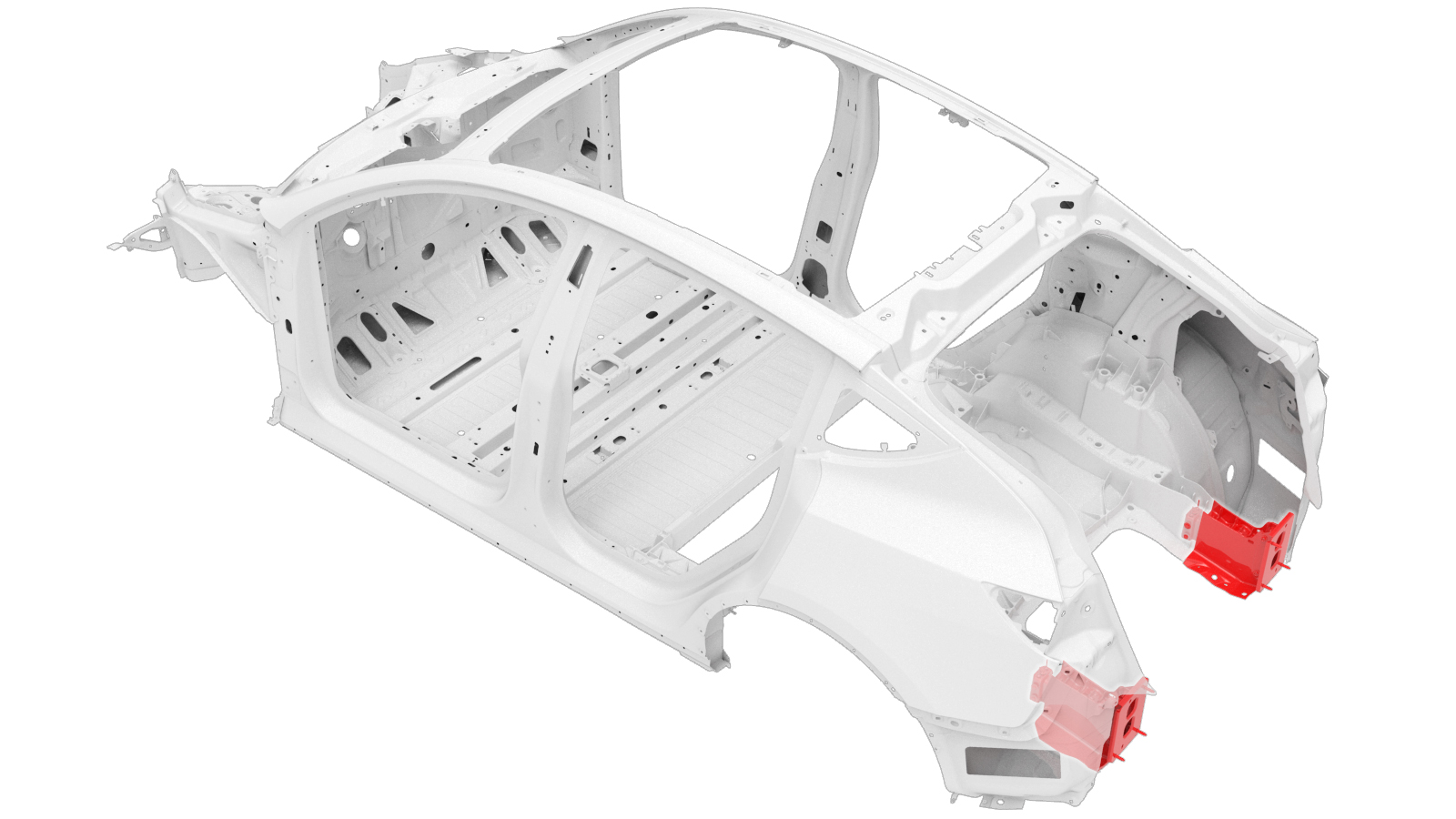

后纵梁（铸件）

校正代码： 10102100702 10102100602 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

维修信息

在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
执行本程序时，请将车辆正确固定到车架工作台上。

零件清单


数量	描述	图片/备注

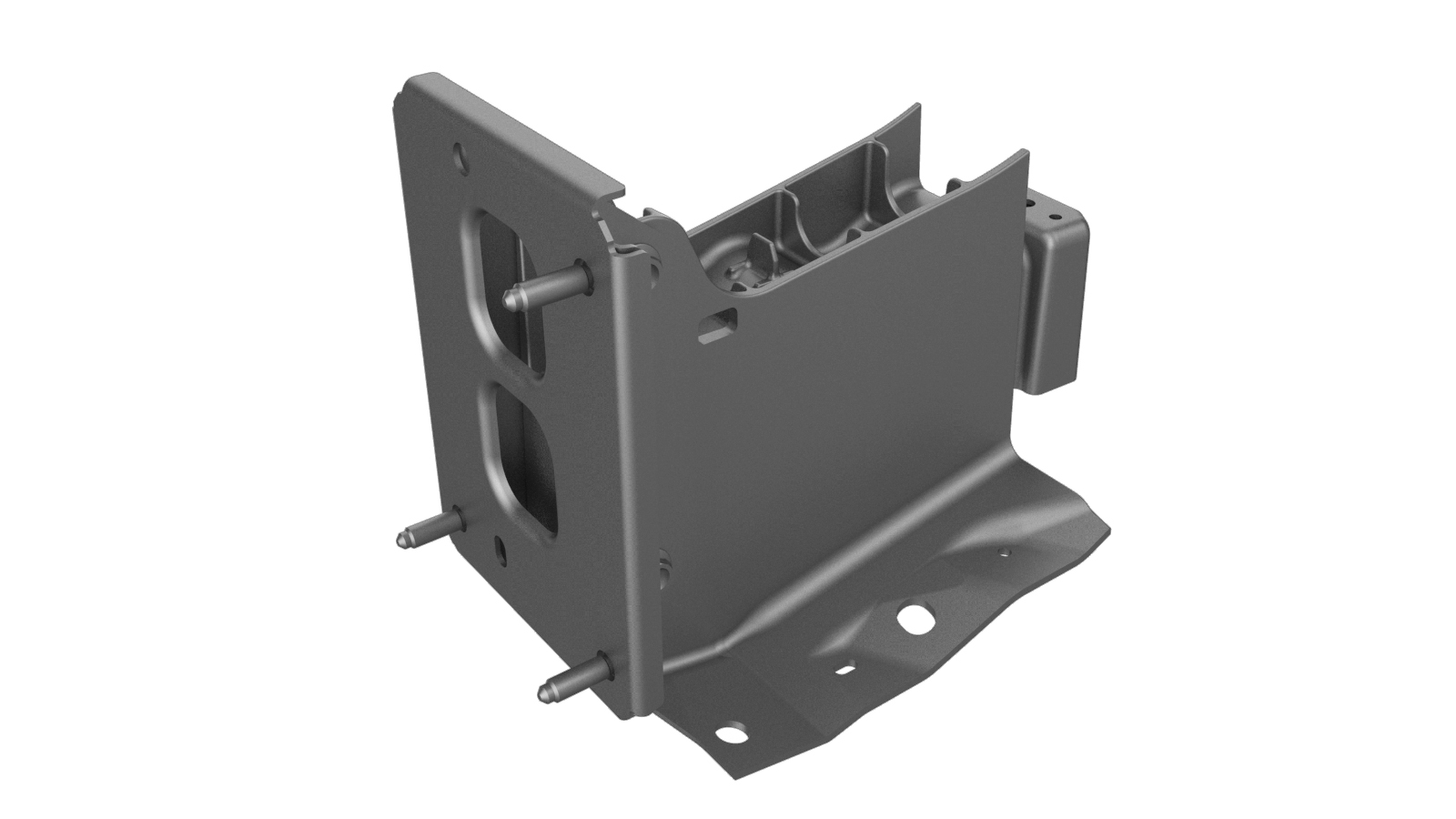

1	CASTING REAR RAIL SERVICE ASSEMBLY（后车架纵梁 - 小区块）

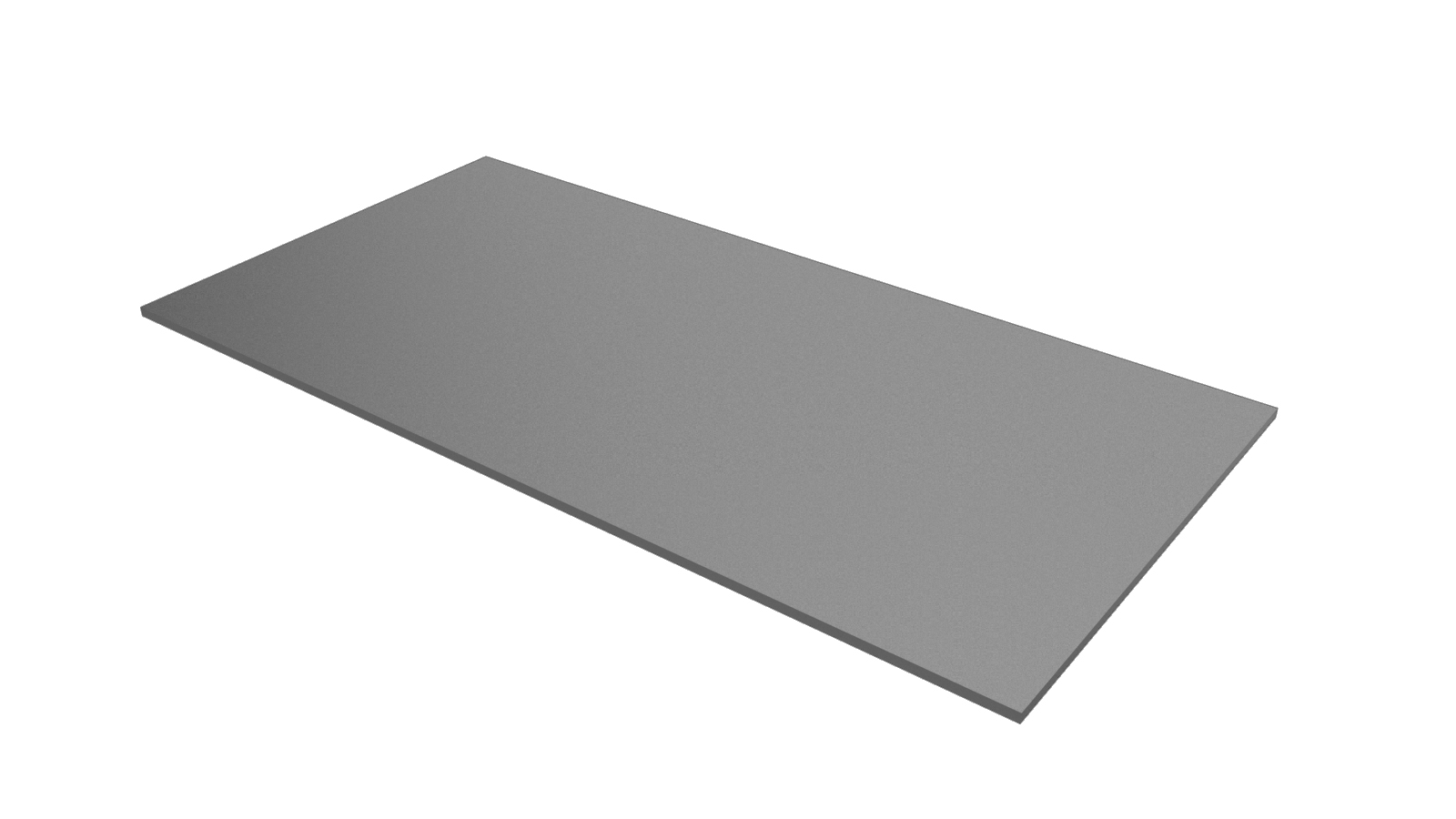

1	BUTYL FOIL PATCH - M3 480 X 240 X 2.0（丁基胶箔补片）	Tesla 零件号 1004964-00-A。
5	高强度结构型铆钉，6.5 毫米
4	螺栓，内六角梅花头 , M8X22,STL[10.9],PC	Tesla 零件号 1056534-00-C。
4	螺母 , HEX,FLGS,M8-1.25X18.2[8]-TBD	Tesla 零件号 1014348-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

拆下后面板侧方总成。
拆下侧翼支架（下部）。

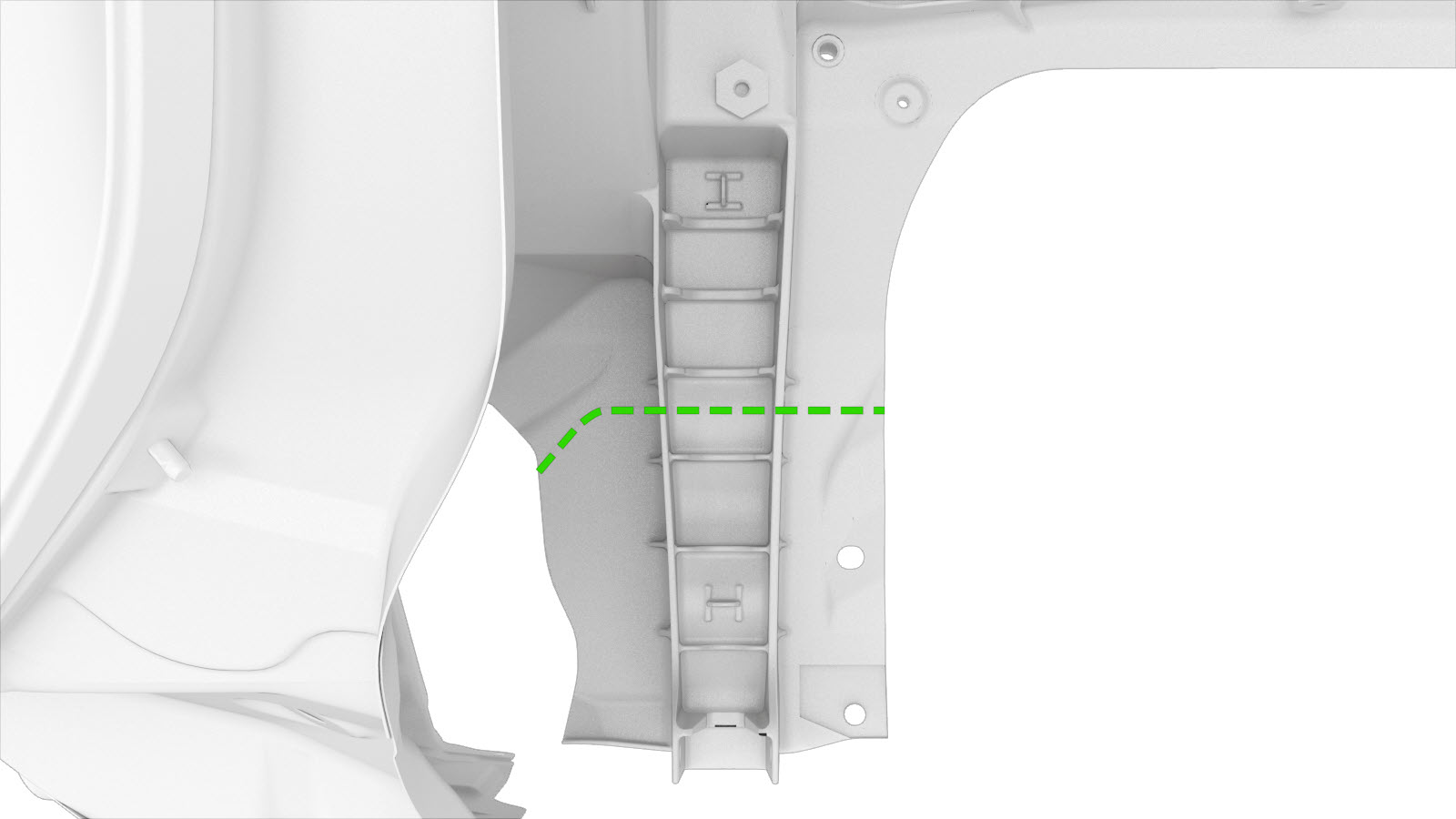

拆卸原装部件。
- 切割线
注
仅切割至原装部件上铸件切割线的后方，然后根据需要修剪原装部件以使其适合。保持间隙尽可能小。

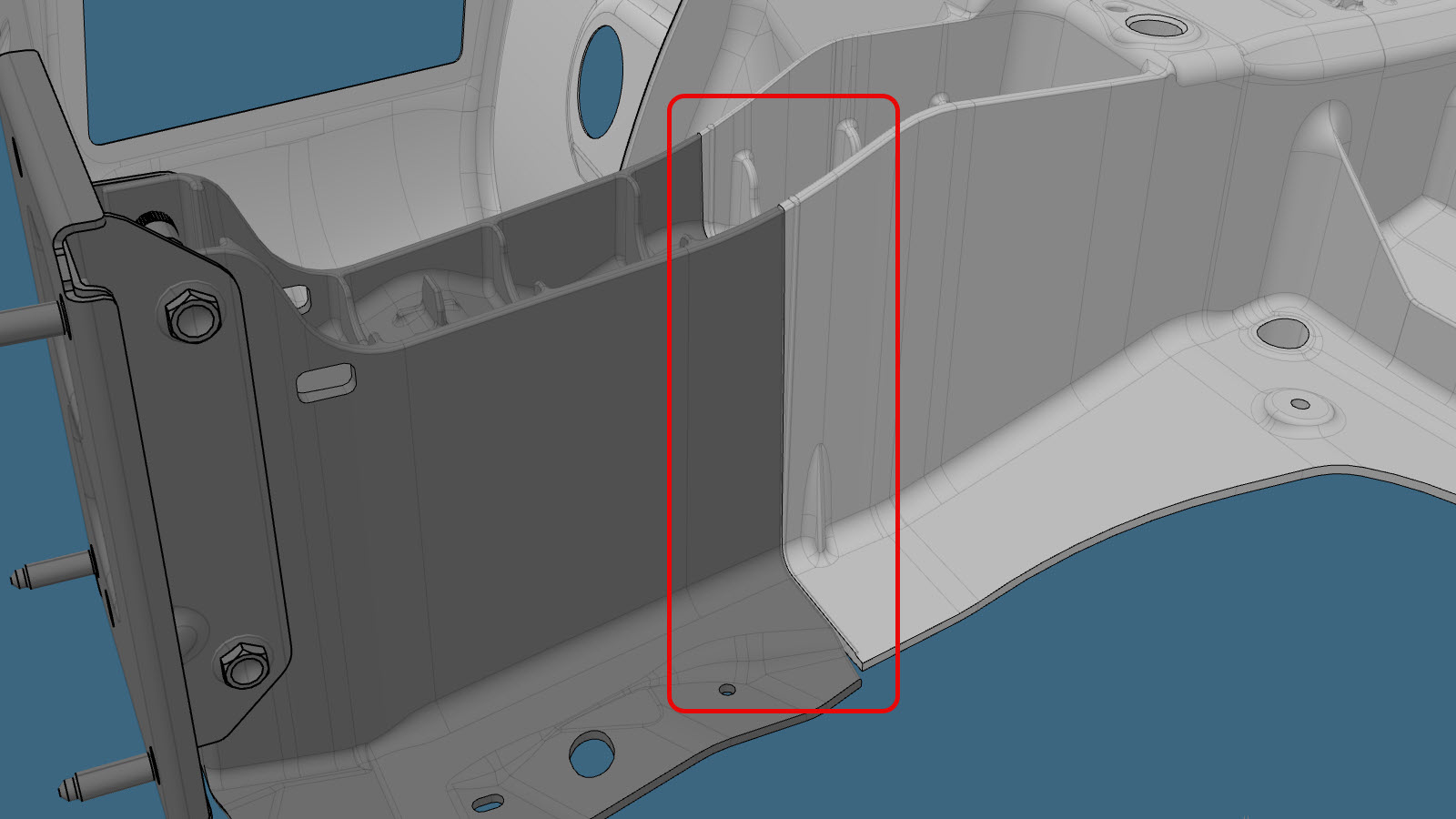

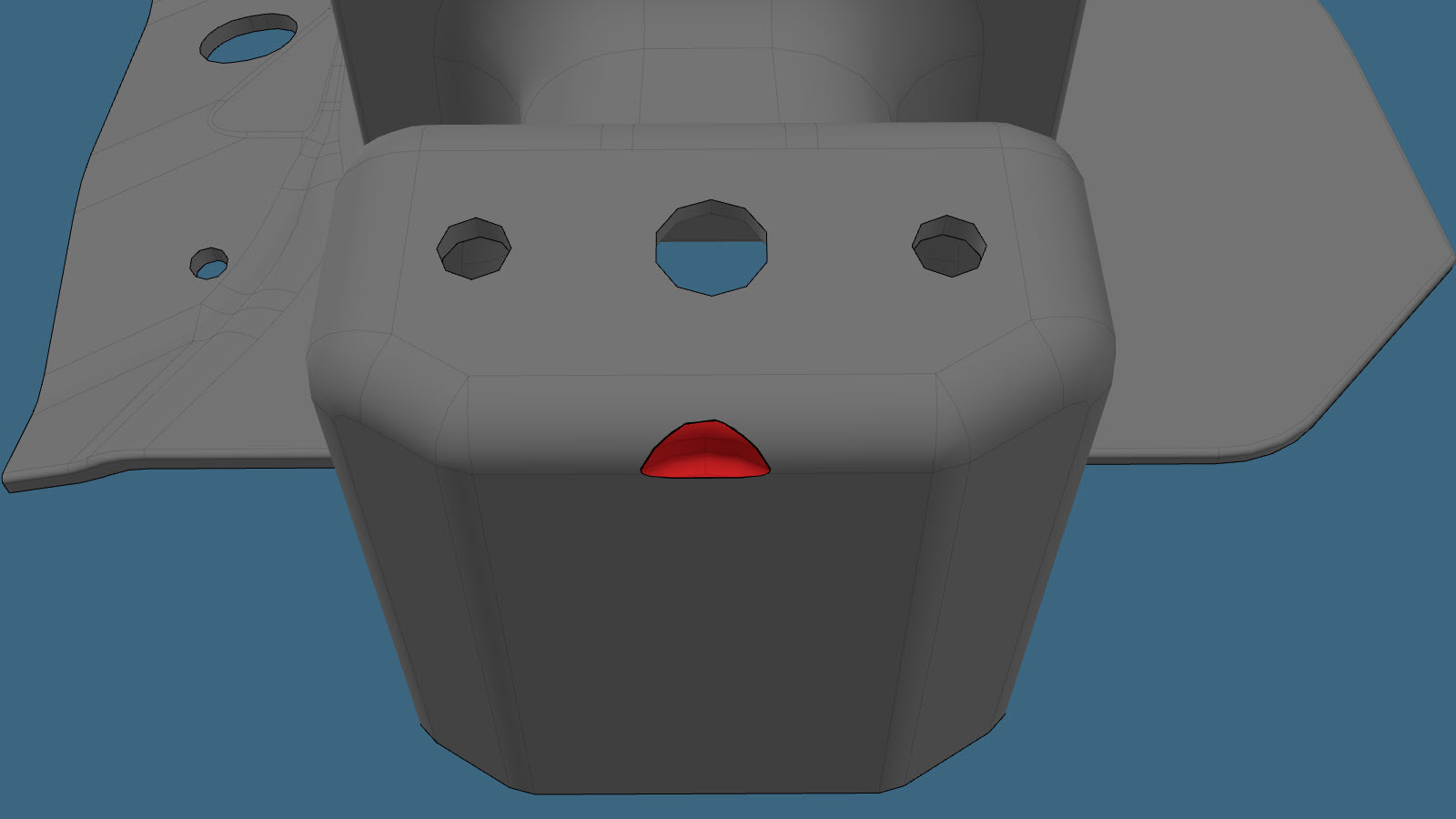

修剪指定区域中的维修零件。

轻轻将红色区域内的维修零件边缘打磨光滑，然后仅根据需要进行修剪以确保正确装配。不要打磨过多的材料，也不要造成间隙。如果有必要，可打磨指定区域以外的区域。
注
尽可能减少打磨去除的材料量，以确保正确安装维修零件而不产生间隙。如果因过度打磨而产生间隙，请联系 Tesla 碰撞维修中心寻求帮助。

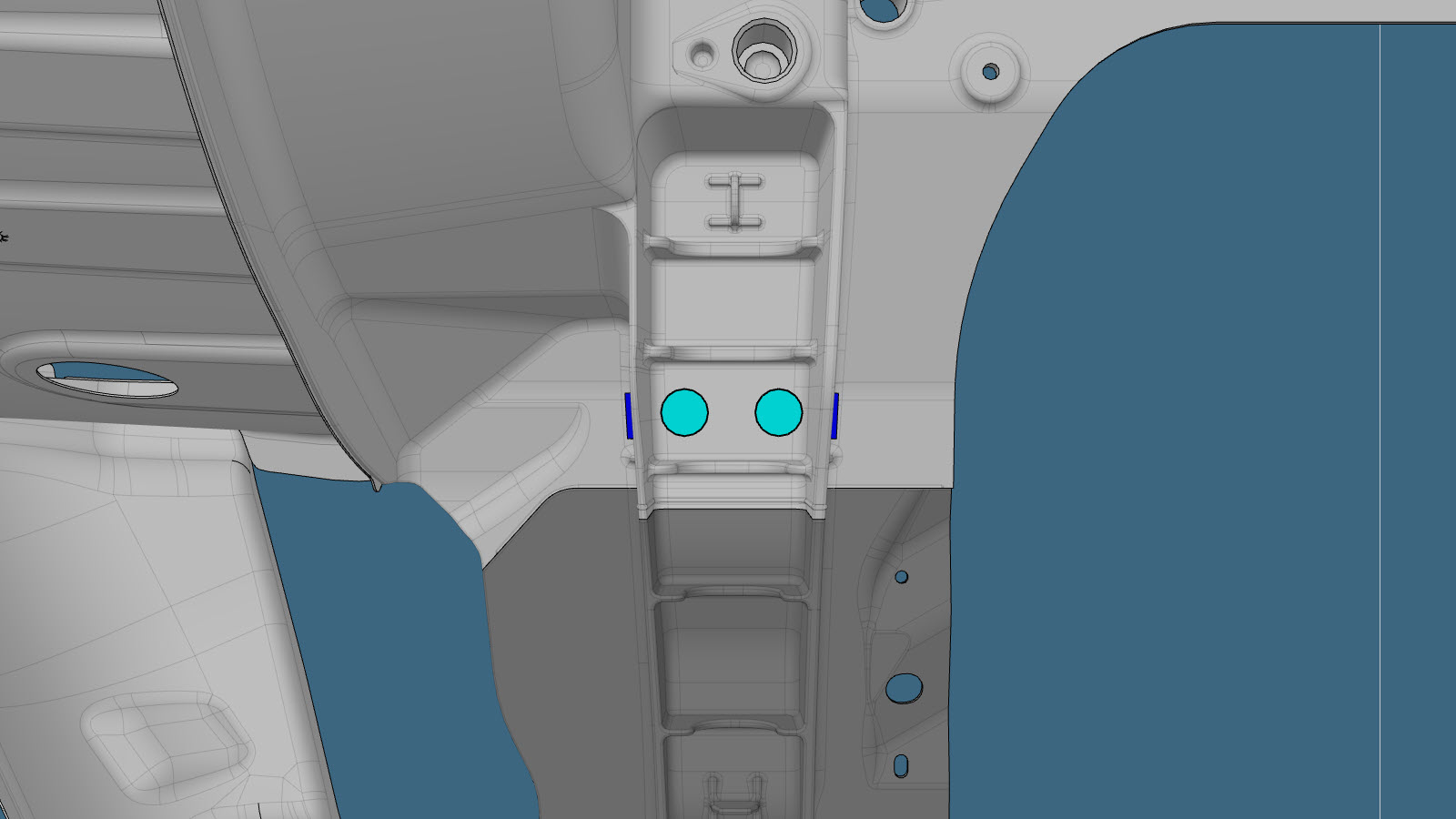

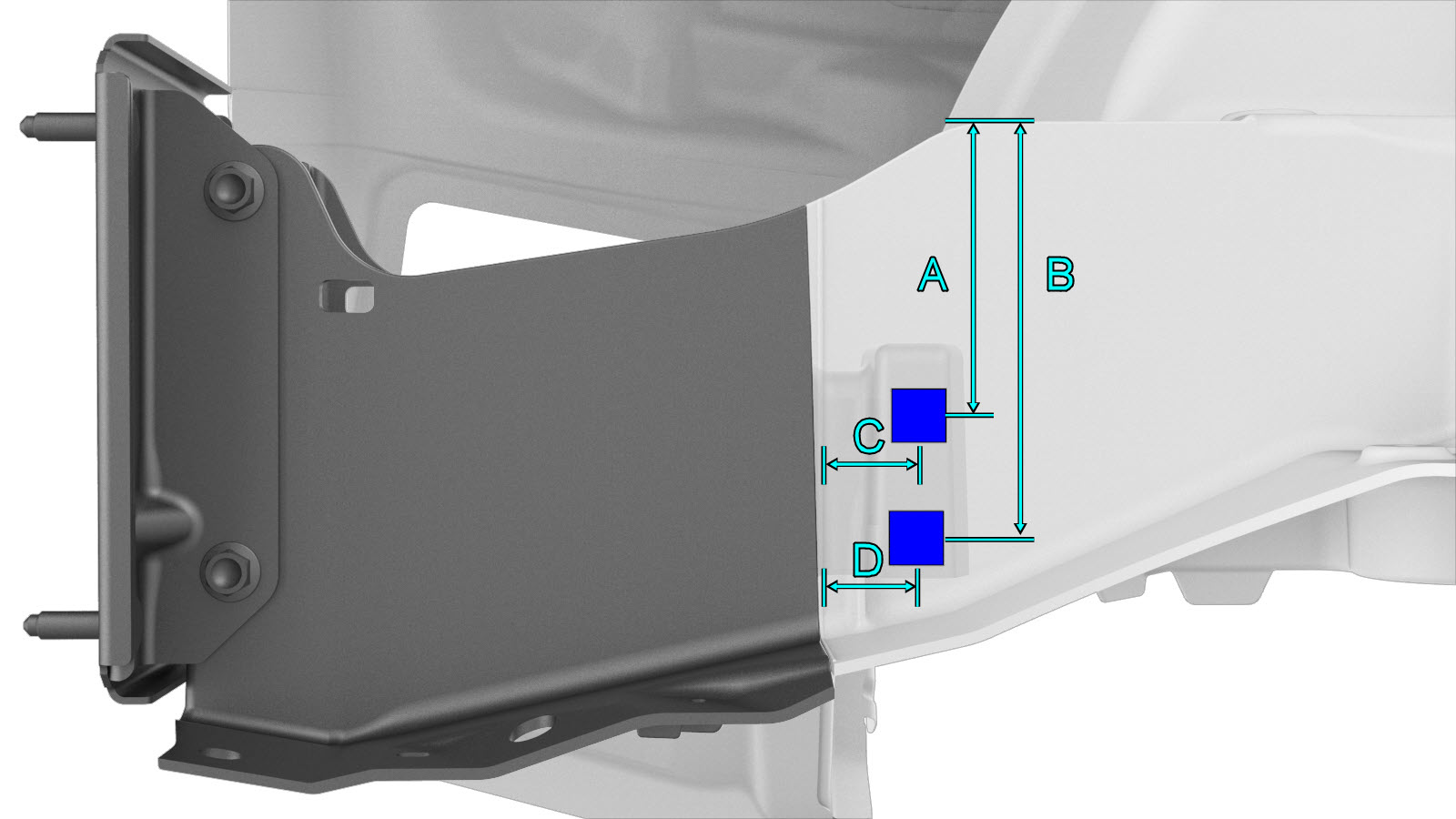

准备安装。
- 参考线/点

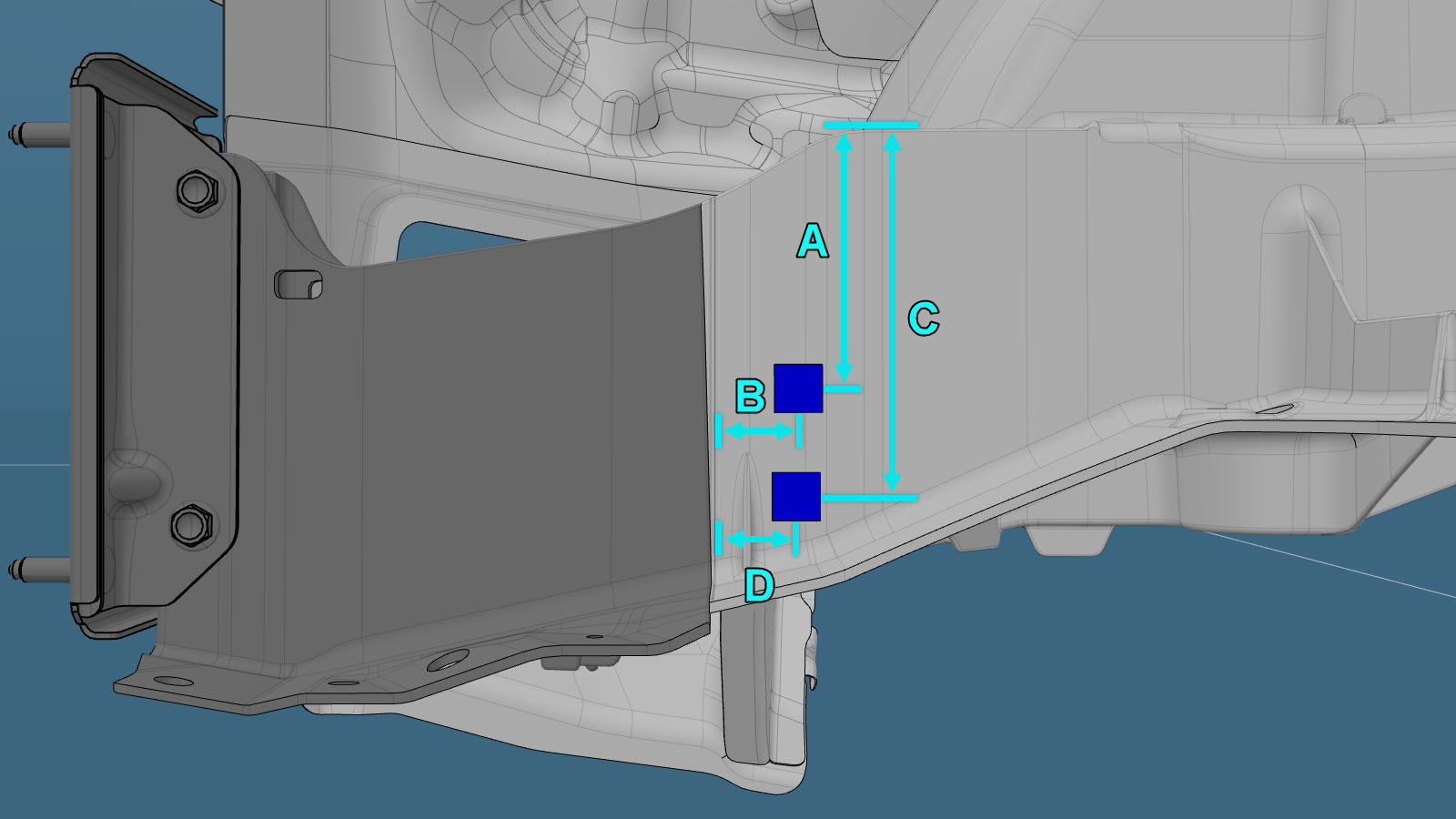

- 螺栓，内六角梅花头 A = 109 毫米 B = 153 毫米 C = 35 毫米 D = 34 毫米

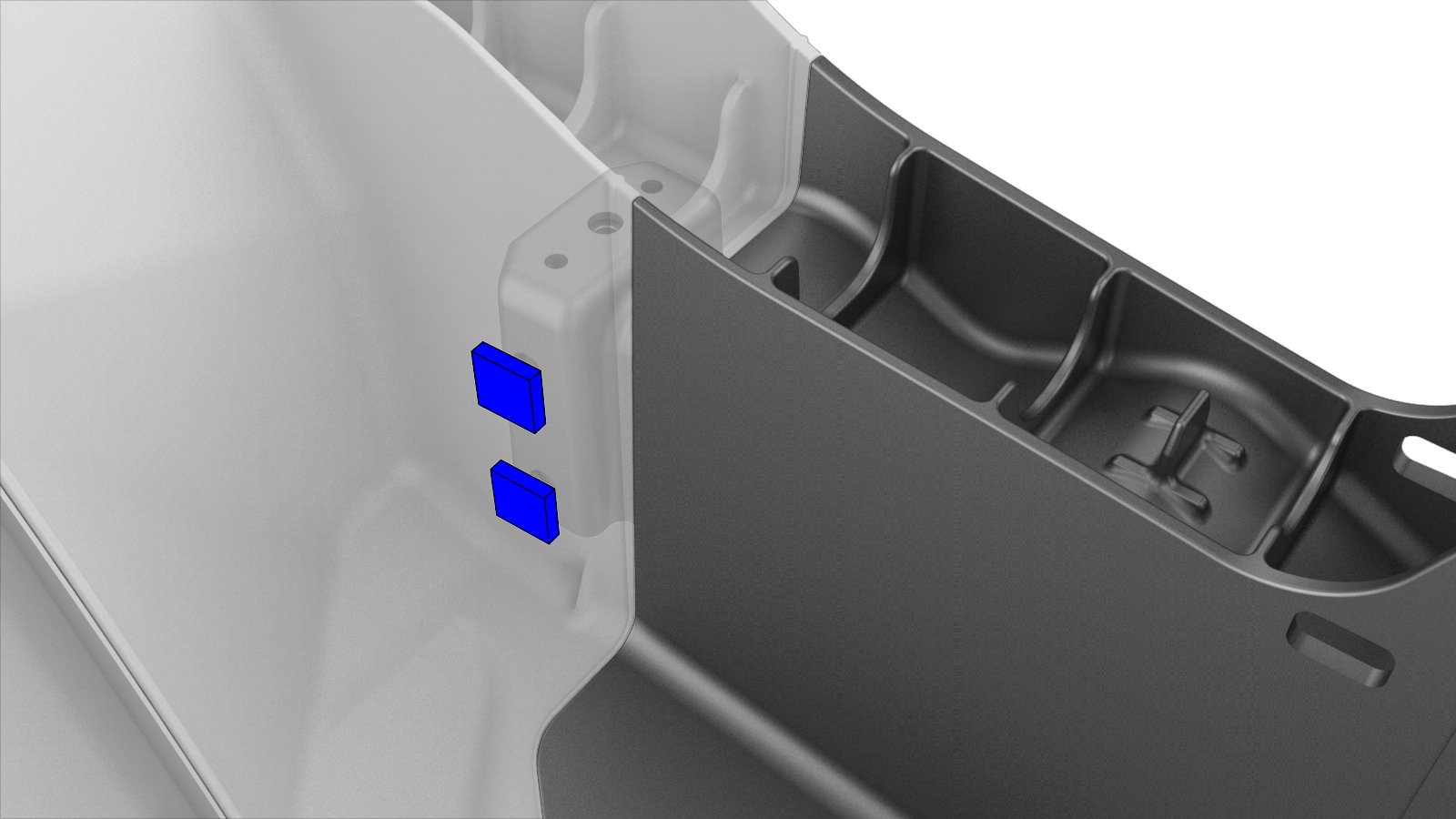

准备安装。
- 螺栓，内六角梅花头
注
使用与安装内侧螺栓相同的尺寸来安装外侧螺栓。

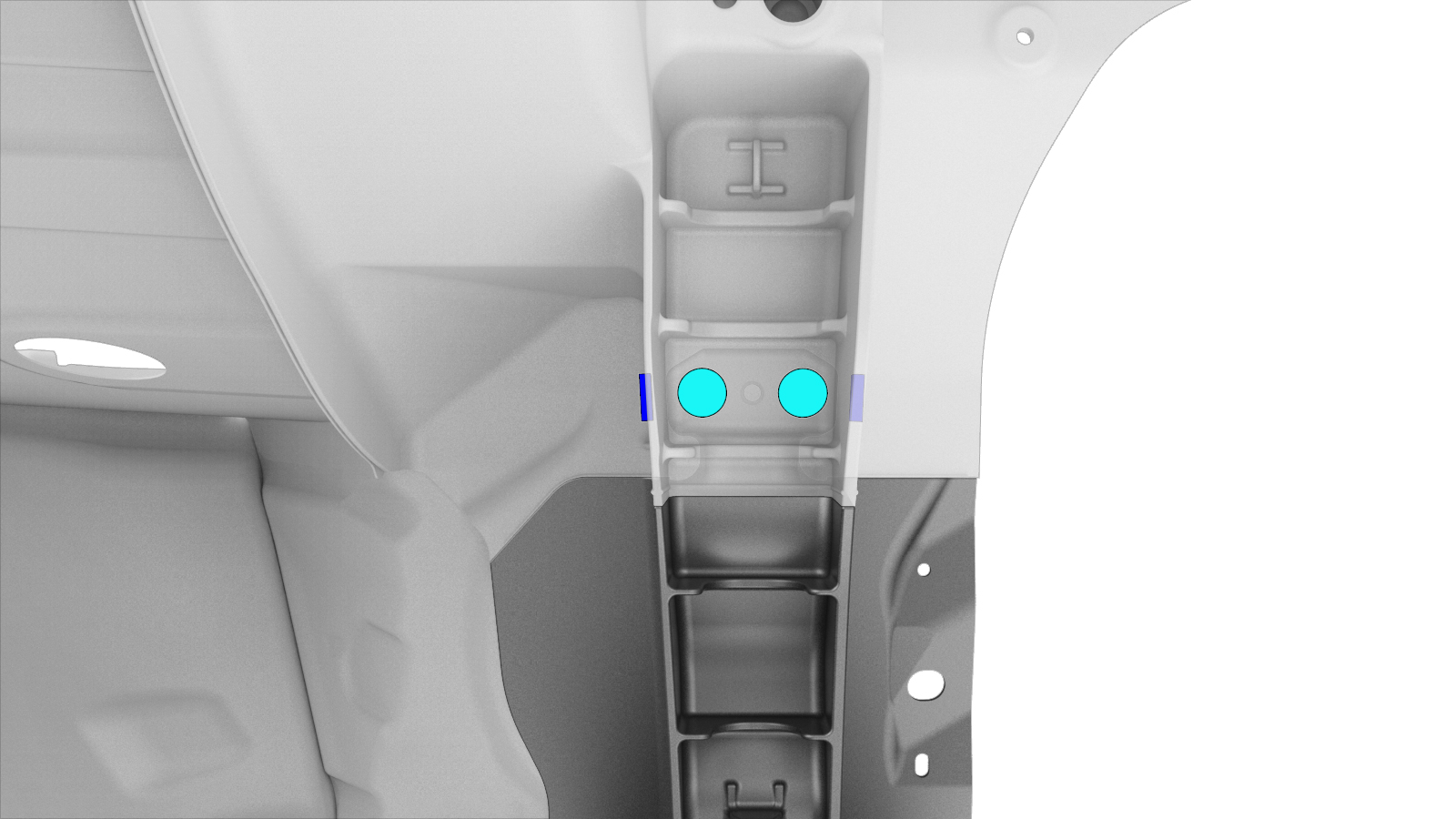

准备安装。
- 或高强度结构型铆钉，6.5 毫米
- 螺栓，内六角梅花头

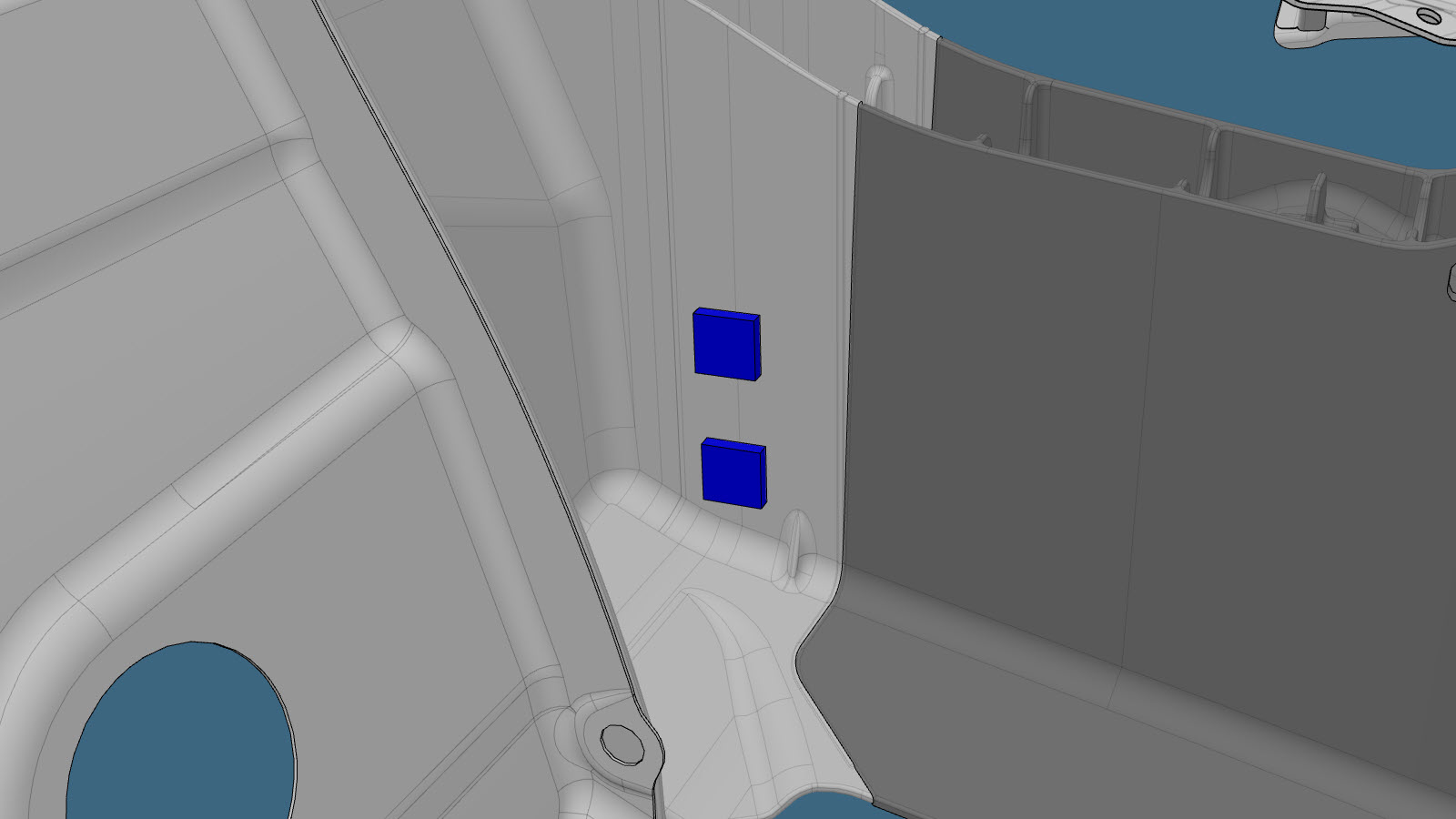

在车辆接合面以及新部件上涂抹结构型粘合剂。

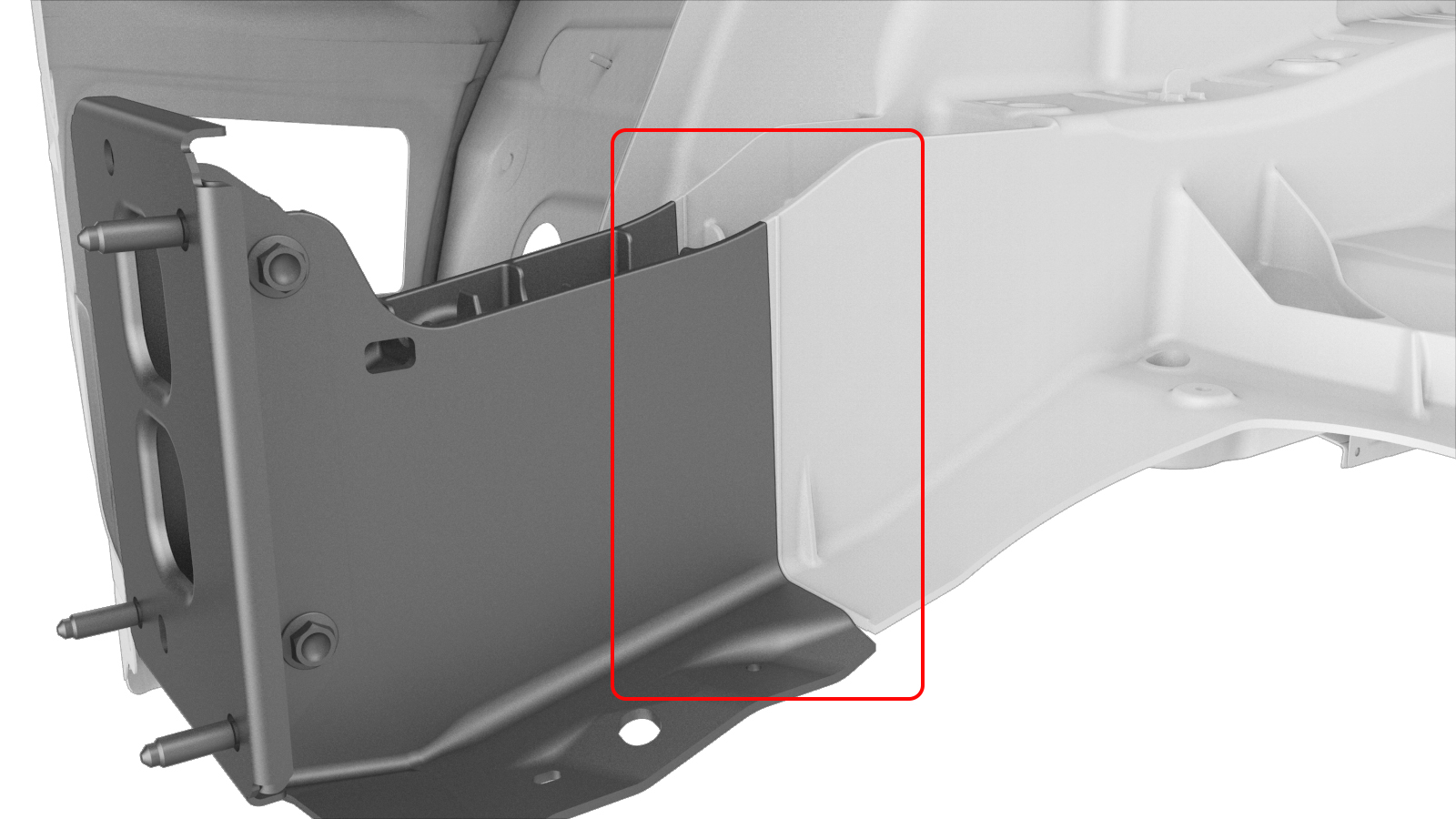

安装新部件。
将这些螺栓拧紧至 48 Nm。

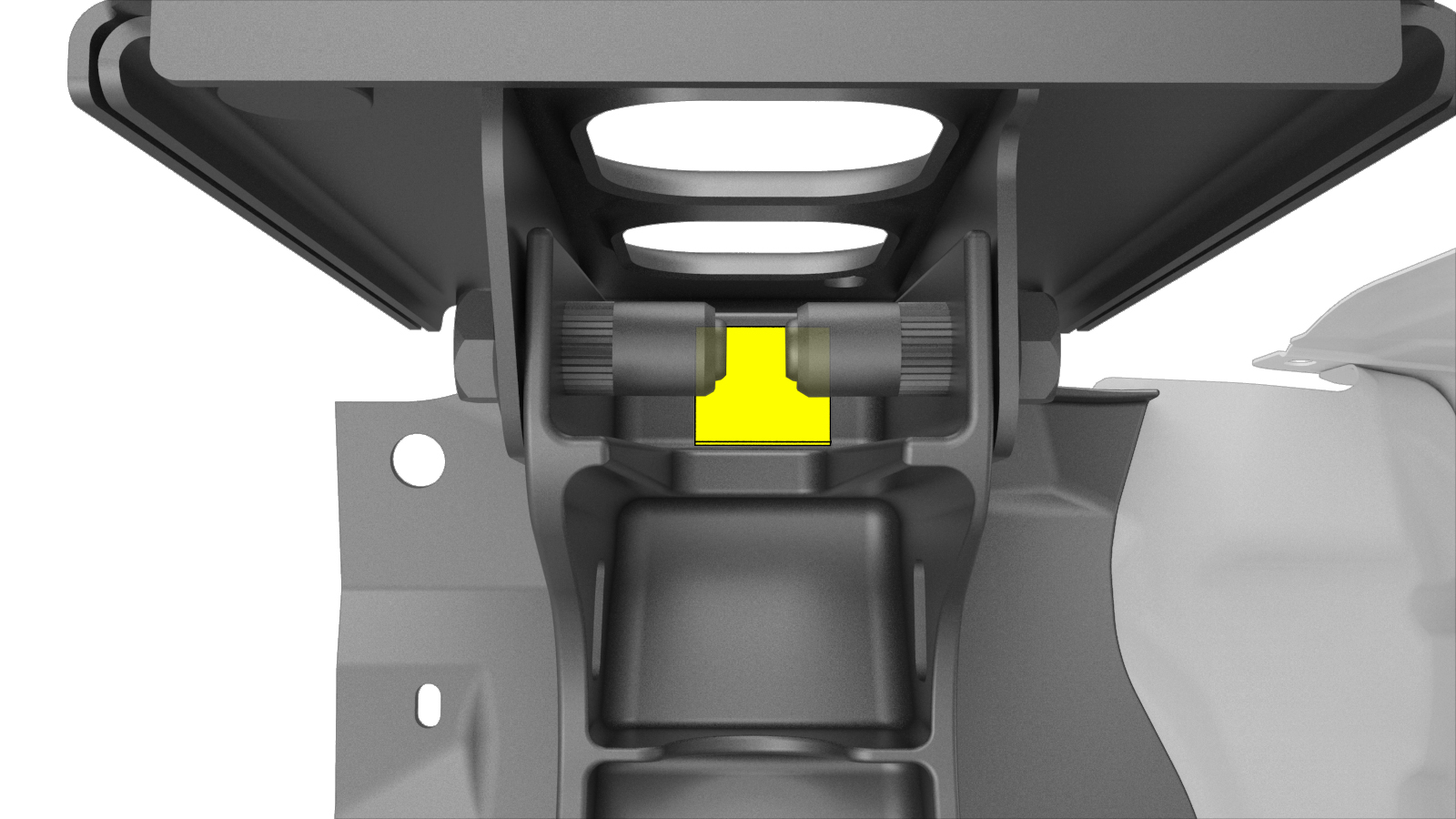

向新组件与后车底铸件之间的接头上涂抹接缝密封剂。

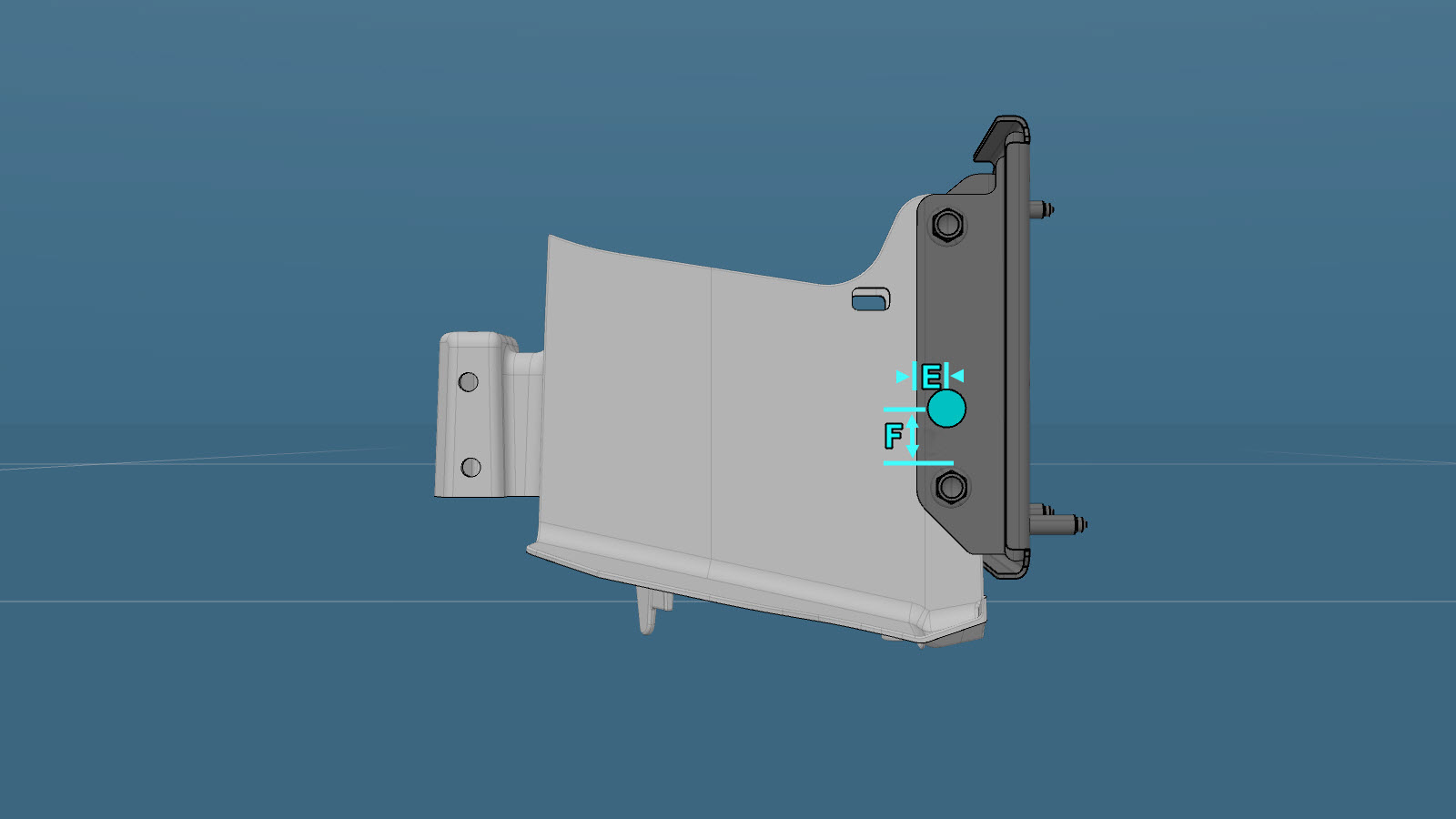

准备安装铆钉，以便将后纵梁端板固定到后纵梁上。
- 参考线/点

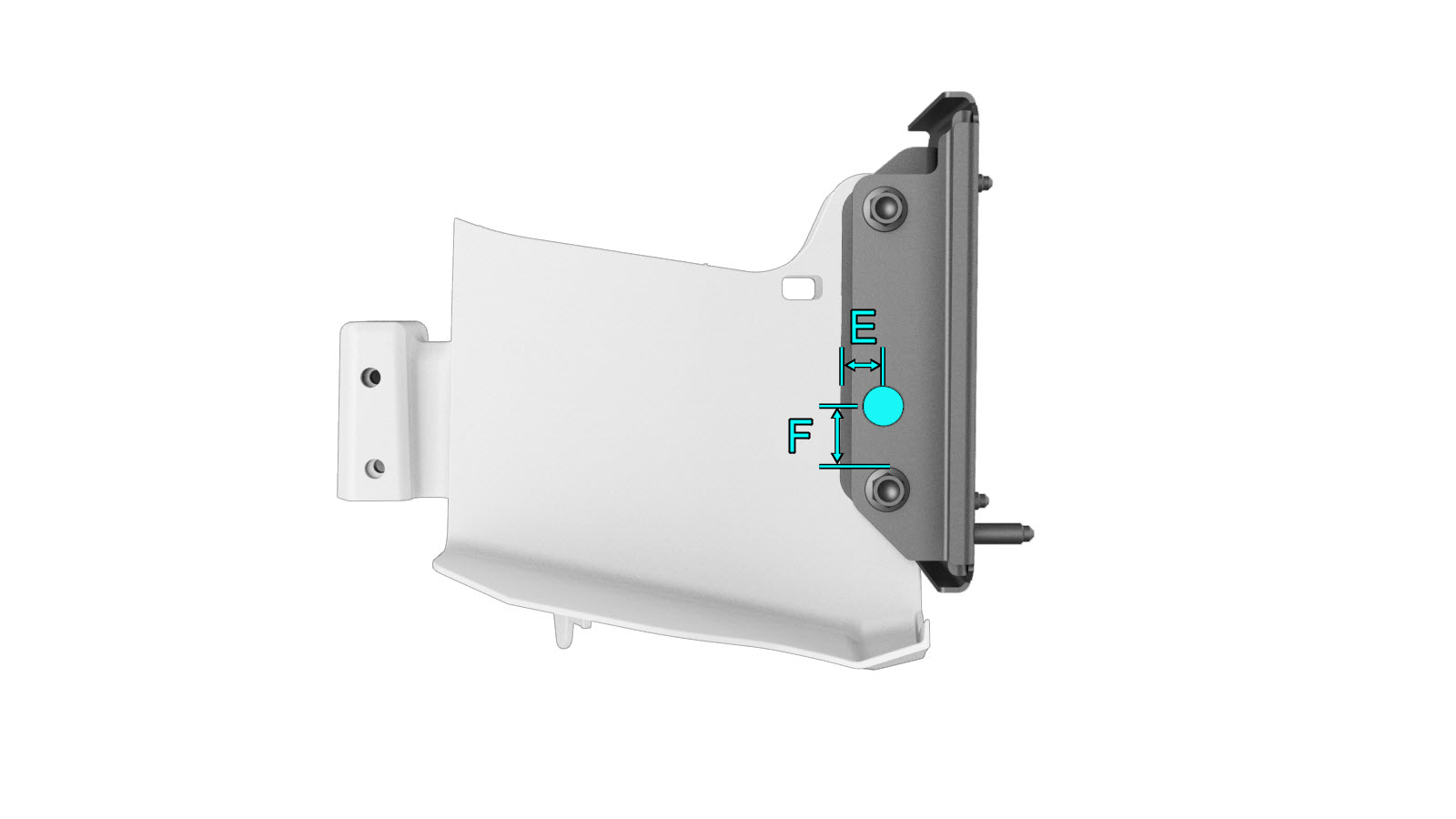

- 或高强度结构型铆钉，6.5 毫米 E = 15 毫米 F = 30 毫米

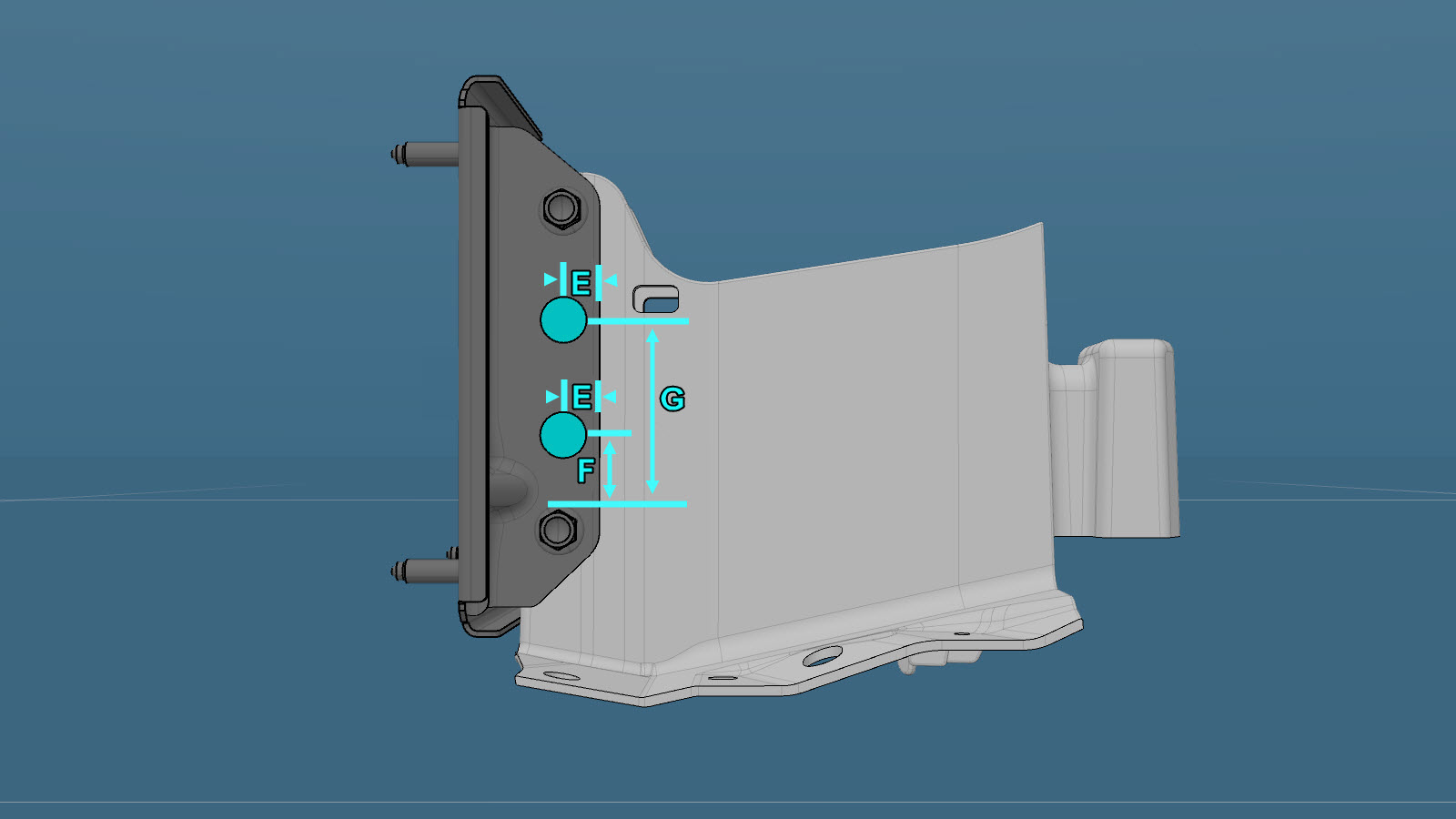

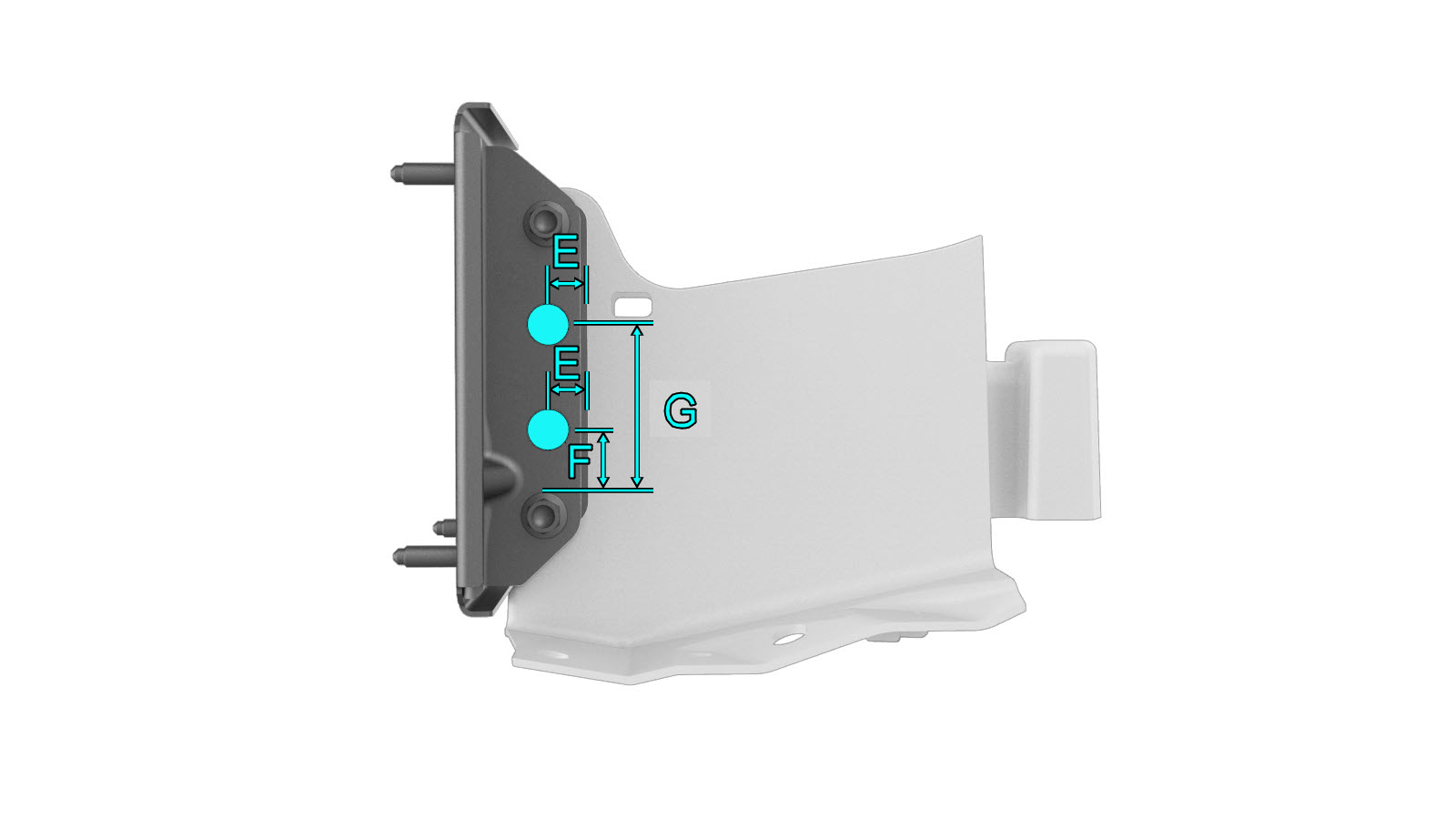

准备安装铆钉，以便将后纵梁端板固定到后纵梁上。
- 参考线/点
- 或高强度结构型铆钉，6.5 毫米 E = 15 毫米 F = 30 毫米 G = 80 毫米

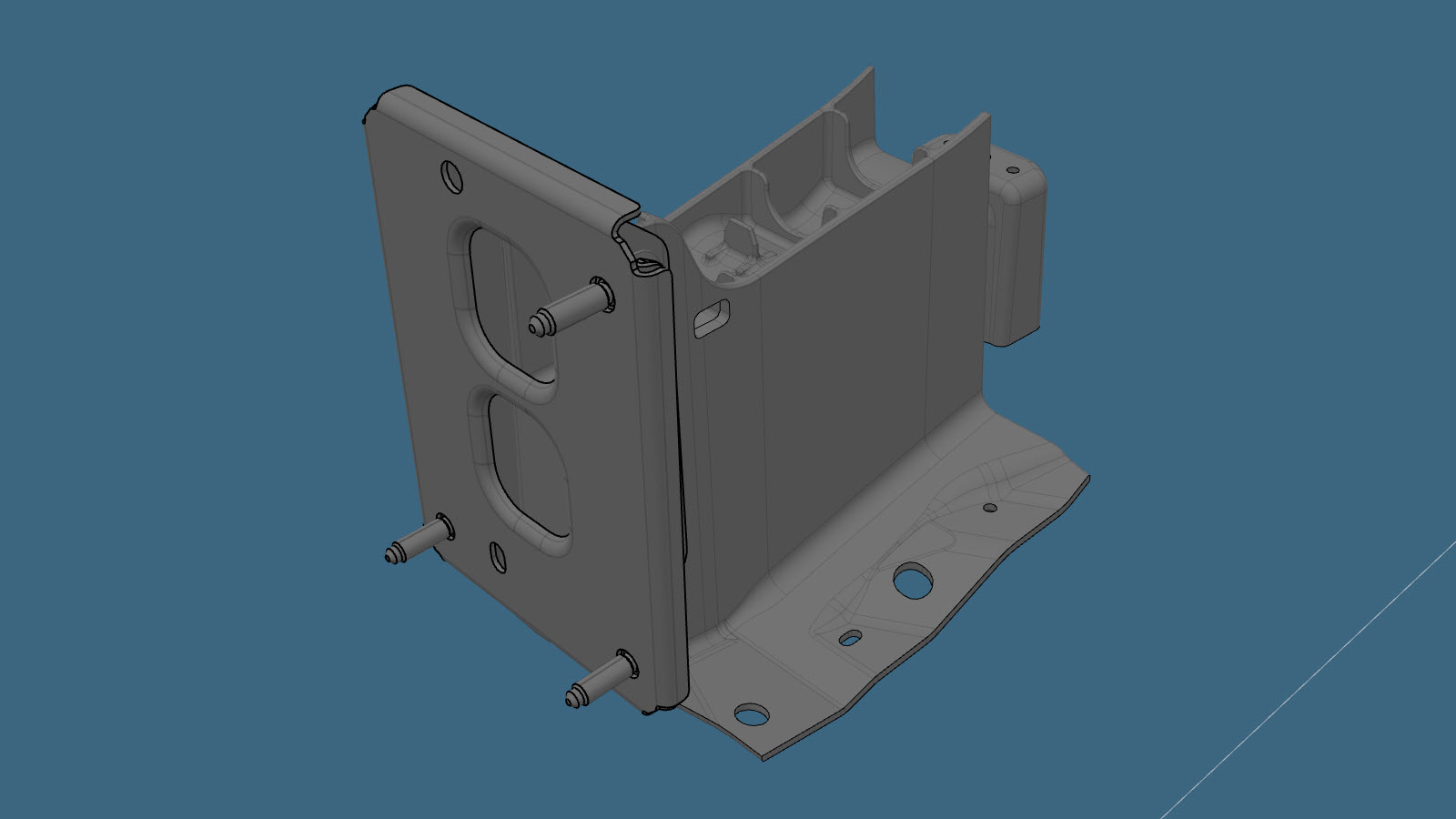

如果新组件没有用于将后纵梁端板固定到后纵梁的结构型粘合剂：拆卸后纵梁端板。

注
妥善保管好后纵梁端板（后续步骤会进行安装）。
如果新组件没有用于将后纵梁端板固定到后纵梁的结构型粘合剂： 在后纵梁端板和后纵梁的接合面上涂抹结构型粘合剂。
如果新组件没有用于将后纵梁端板固定到后纵梁的结构型粘合剂：安装后纵梁端板。
安装铆钉，以便将后纵梁端板固定到后纵梁上。
安装侧翼支架（下部）。
安装后面板侧方总成。

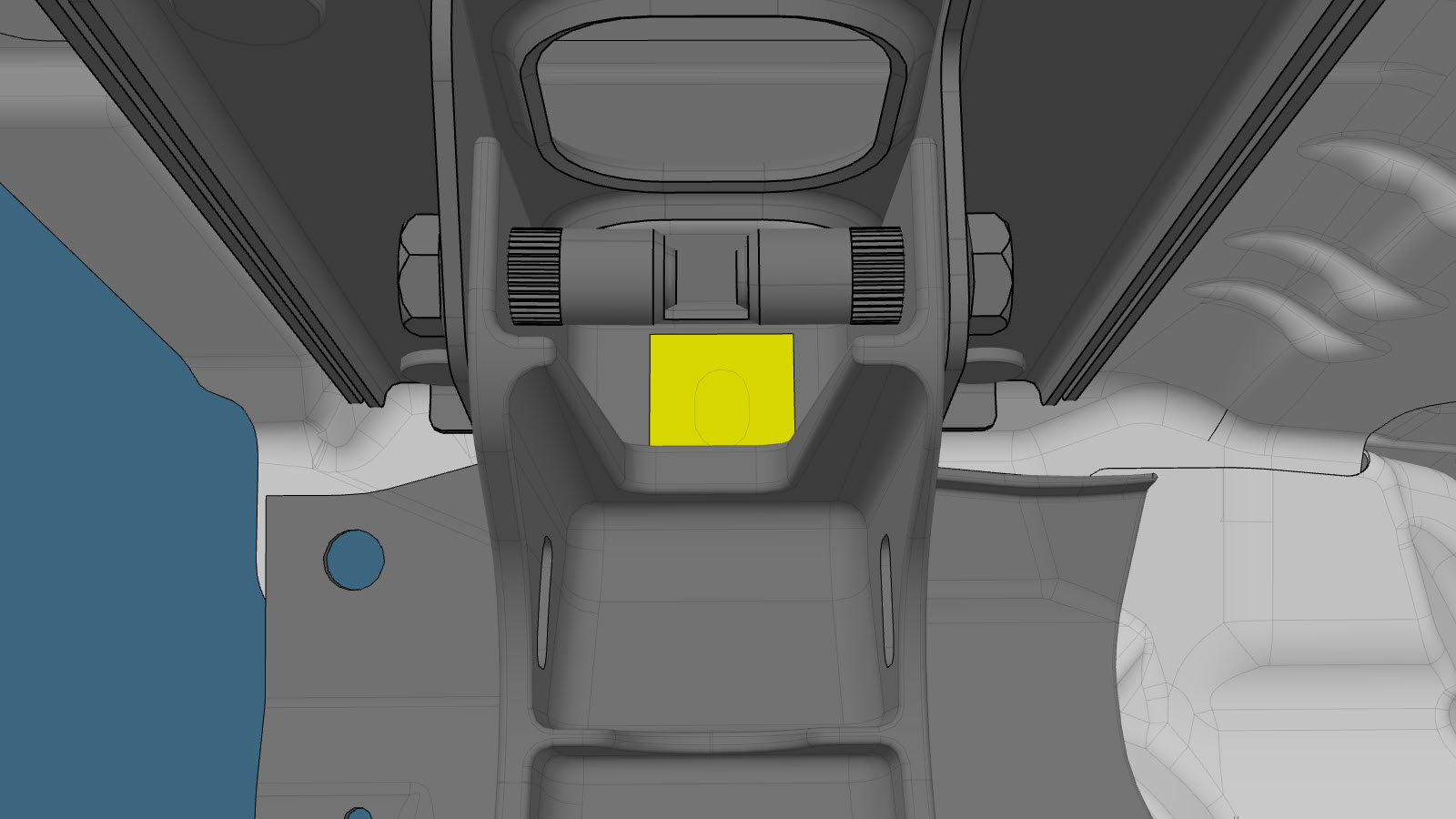

按指示安装丁基胶箔补片。
执行任何必要的维修后操作。
