前排座椅支座加固板

维修信息

在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
不使用车架工作台也可完成此程序。

零件清单


数量	描述	图片/备注

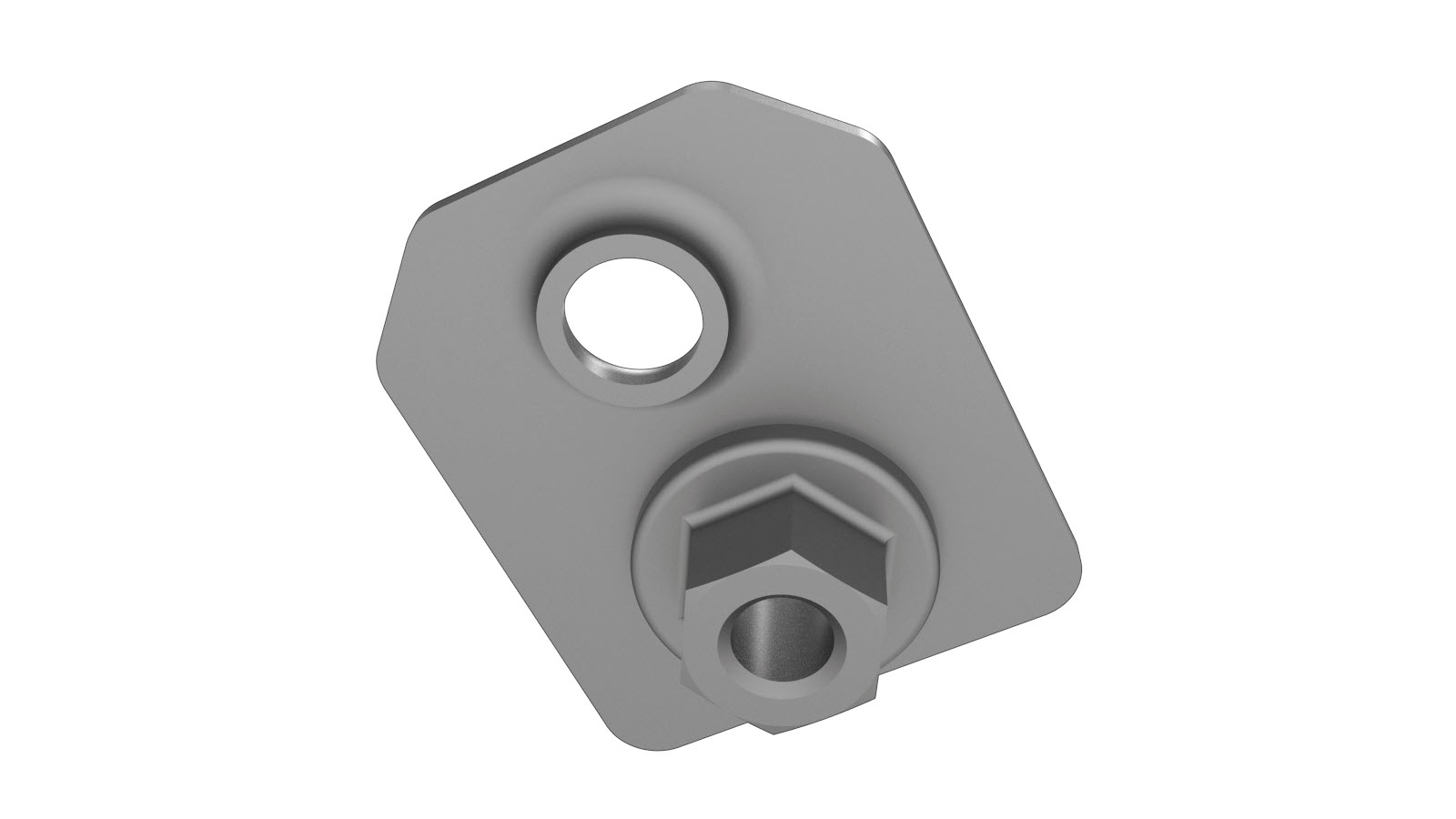

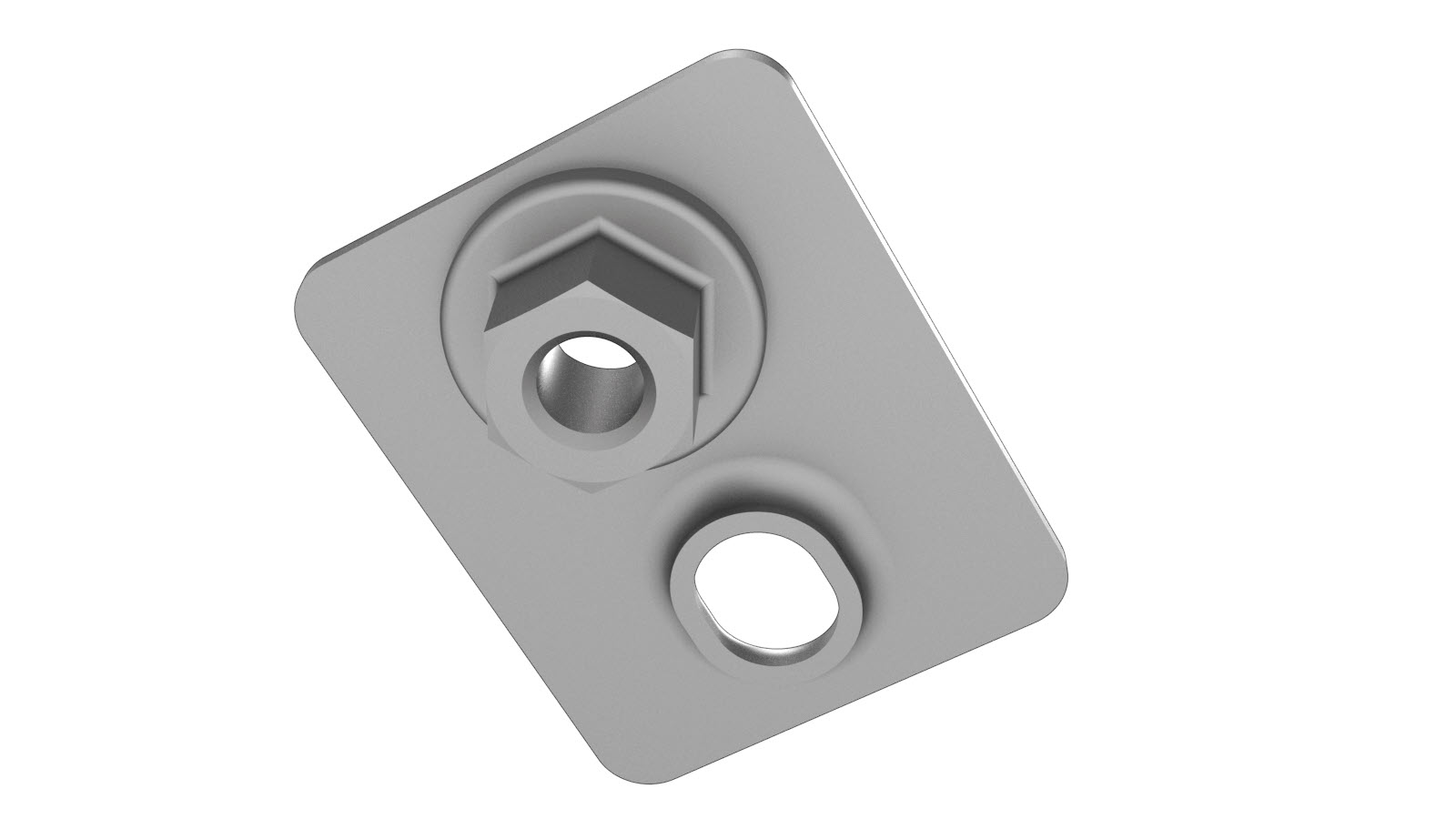

1	ASSEMBLY - FSF SEAT MOUNT REINF（前排座椅支座加固板 - 前部内侧和后部外侧）	注此零件仅更换前排座椅支座前部内侧加固板和前排座椅支座后部外侧加固板：不更换前排座椅支座前部外侧加固板或前排座椅支座后部内侧加固板。
1	ASSEMBLY – REINF FSR CROSSMEMBER INBOARD（前排座椅支座加固板 - 后部内侧）	注此零件更换前排座椅支座后部内侧加固板。此零件不更换前排座椅支座前部加固板和前排座椅支座后部外侧加固板。
1	底板补片

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

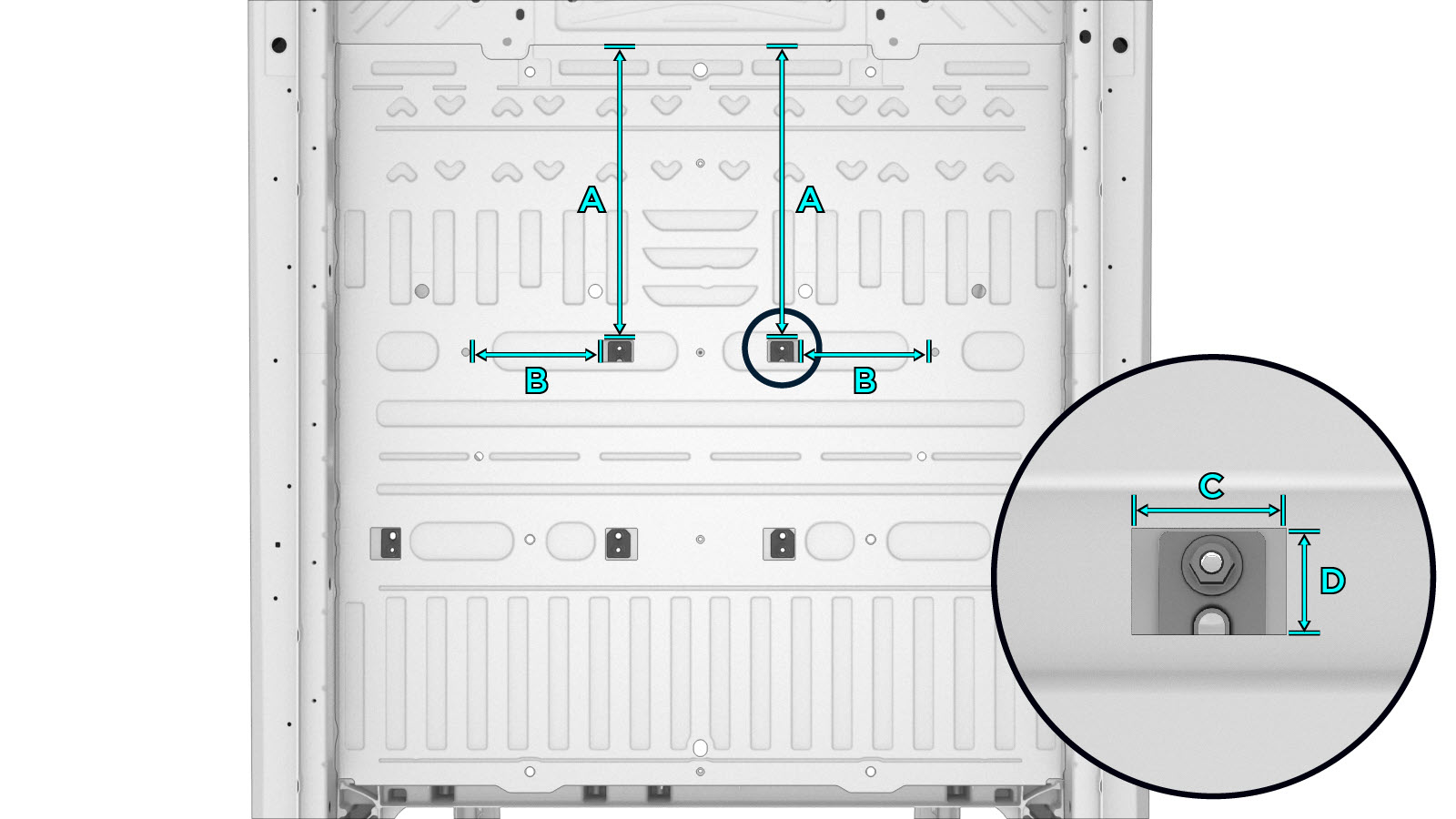

针对即将更换的前部内侧座椅支座加固件，在底板上切出一个孔，以便对受损的组件进行操作。
前部内侧支座：
- 参考线/点A = 567 毫米B = 255 毫米C = 60 毫米D = 40 毫米
注
切勿切割无需更换的支座下方的底板。
注
切割底板时，切勿损坏底板横梁。

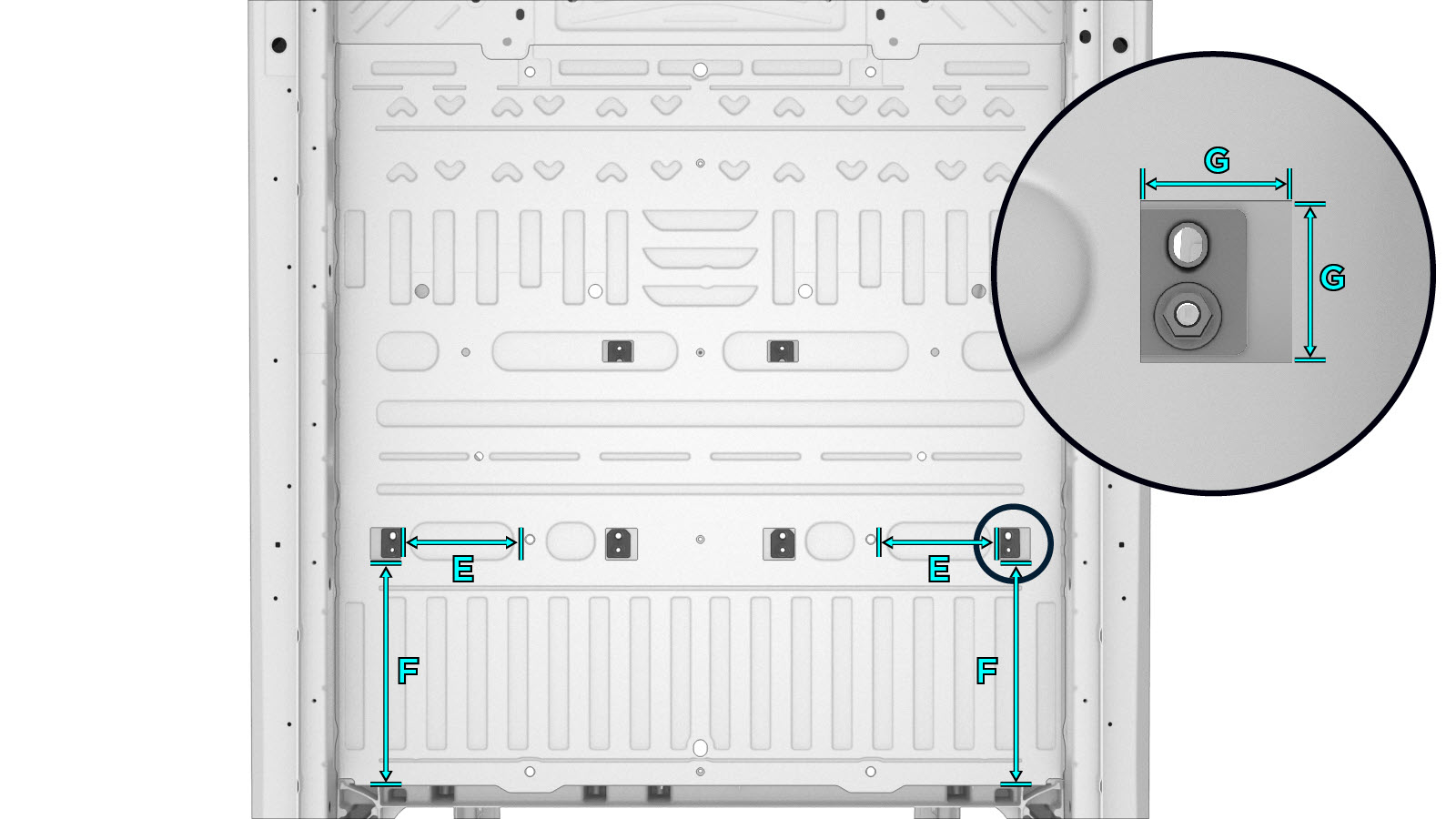

针对即将更换的后部外侧座椅支座加固板，在底板上切出一个孔，以便对受损的组件进行操作。
后部外侧支座：
- 参考线/点E = 239 毫米F = 433 毫米G = 60 毫米
注
切勿切割无需更换的支座下方的底板。
注
切割底板时，切勿损坏底板横梁。

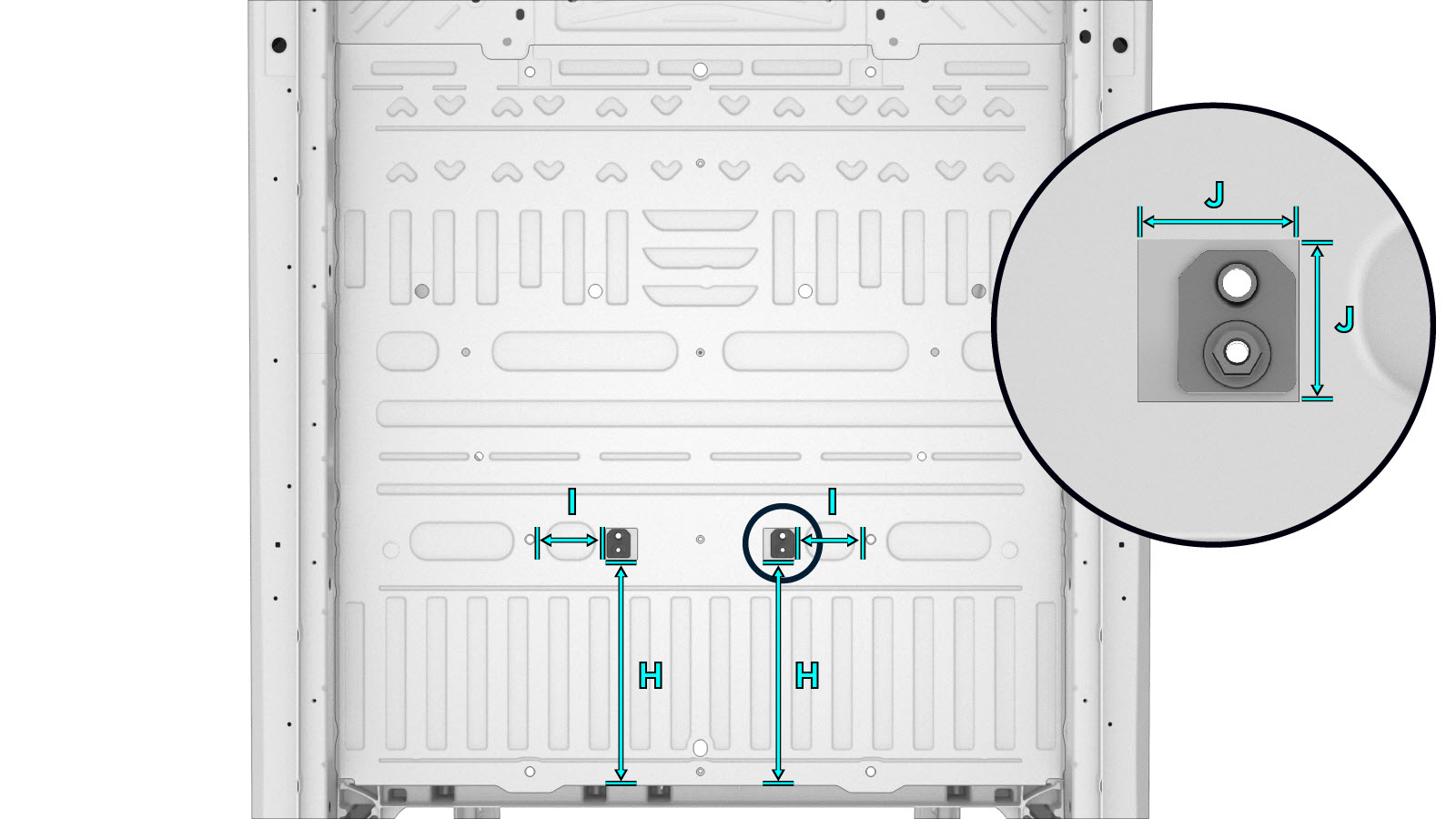

针对即将更换的后部内侧座椅支座加固板，在底板上切出一个孔，以便对受损的组件进行操作。
后部内侧支座：
- 参考线/点H = 433 毫米I = 137 毫米J = 60 毫米
注
切勿切割无需更换的支座下方的底板。
注
切割底板时，切勿损坏底板横梁。
拆卸原装部件。
- 或原厂点焊焊缝

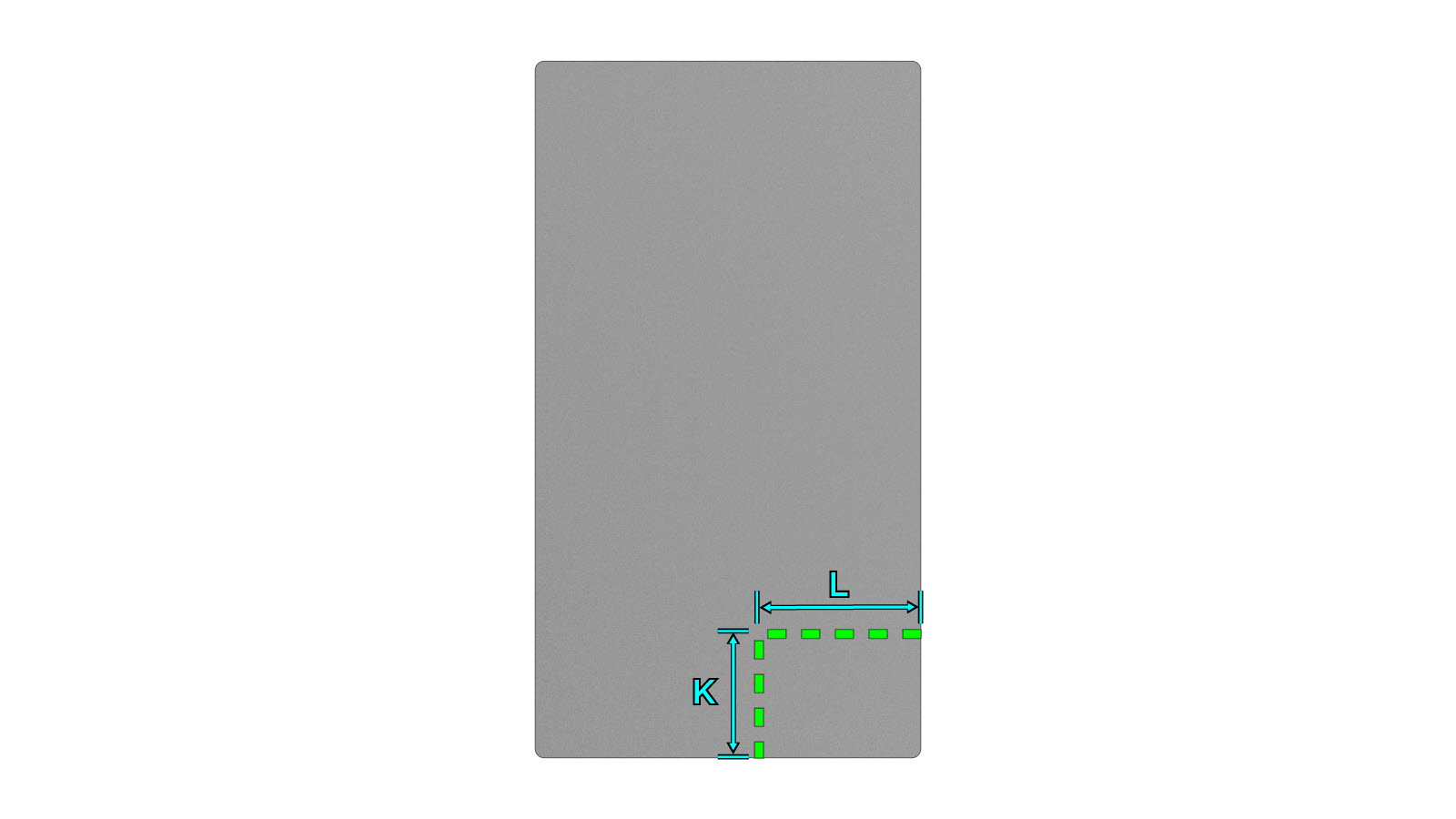

维修前部支座加固板时：按下方所示切割底板补片，以便为底板维修区域制作一个盖子。
- 参考线/点
- 切割线 K = 66 毫米 L = 86 毫米

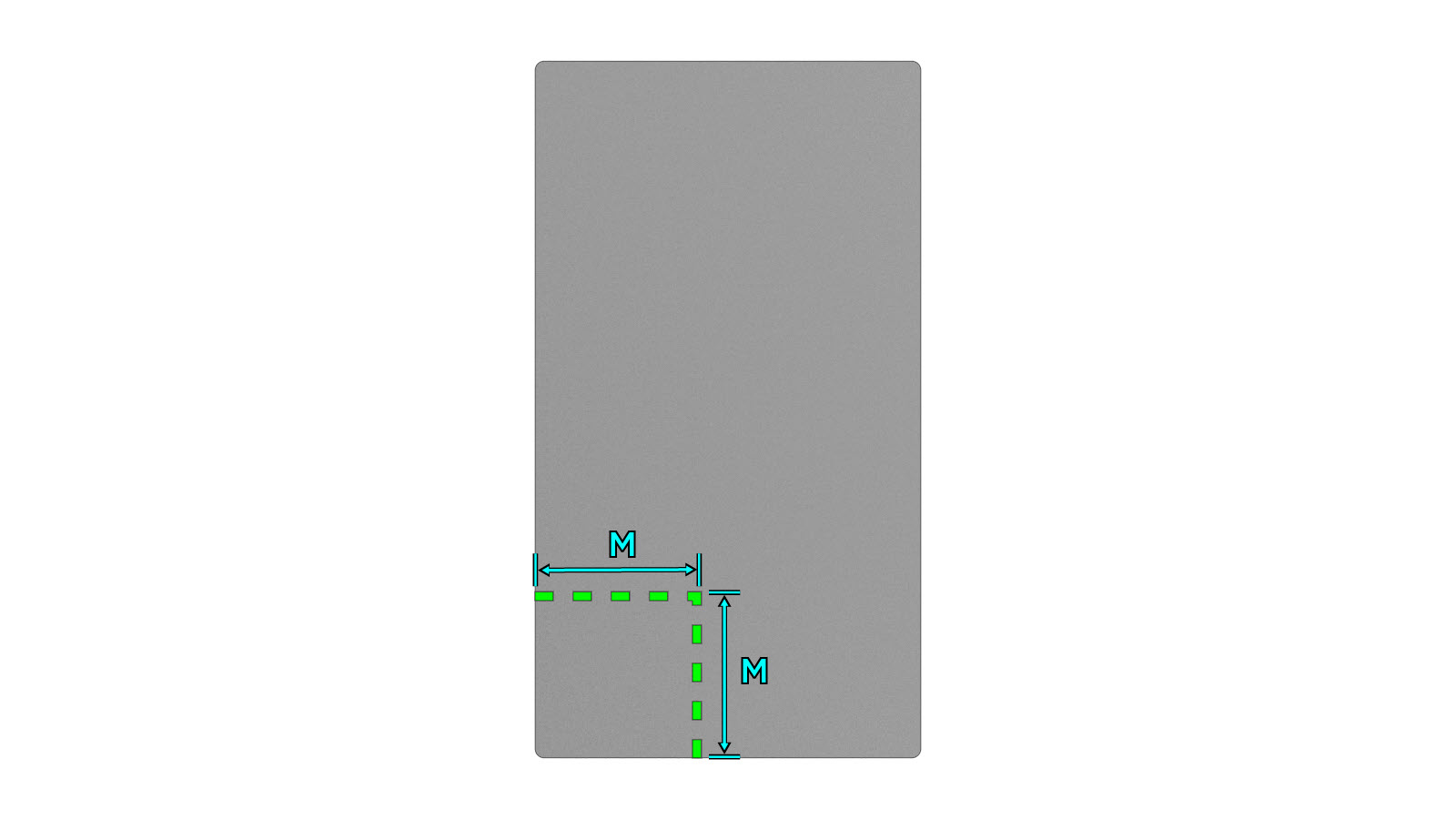

维修后部支座加固板时：按下方所示切割底板补片，以便为底板维修区域制作一个盖子。
- 参考线/点
- 切割线 M = 86 毫米
准备安装。

注

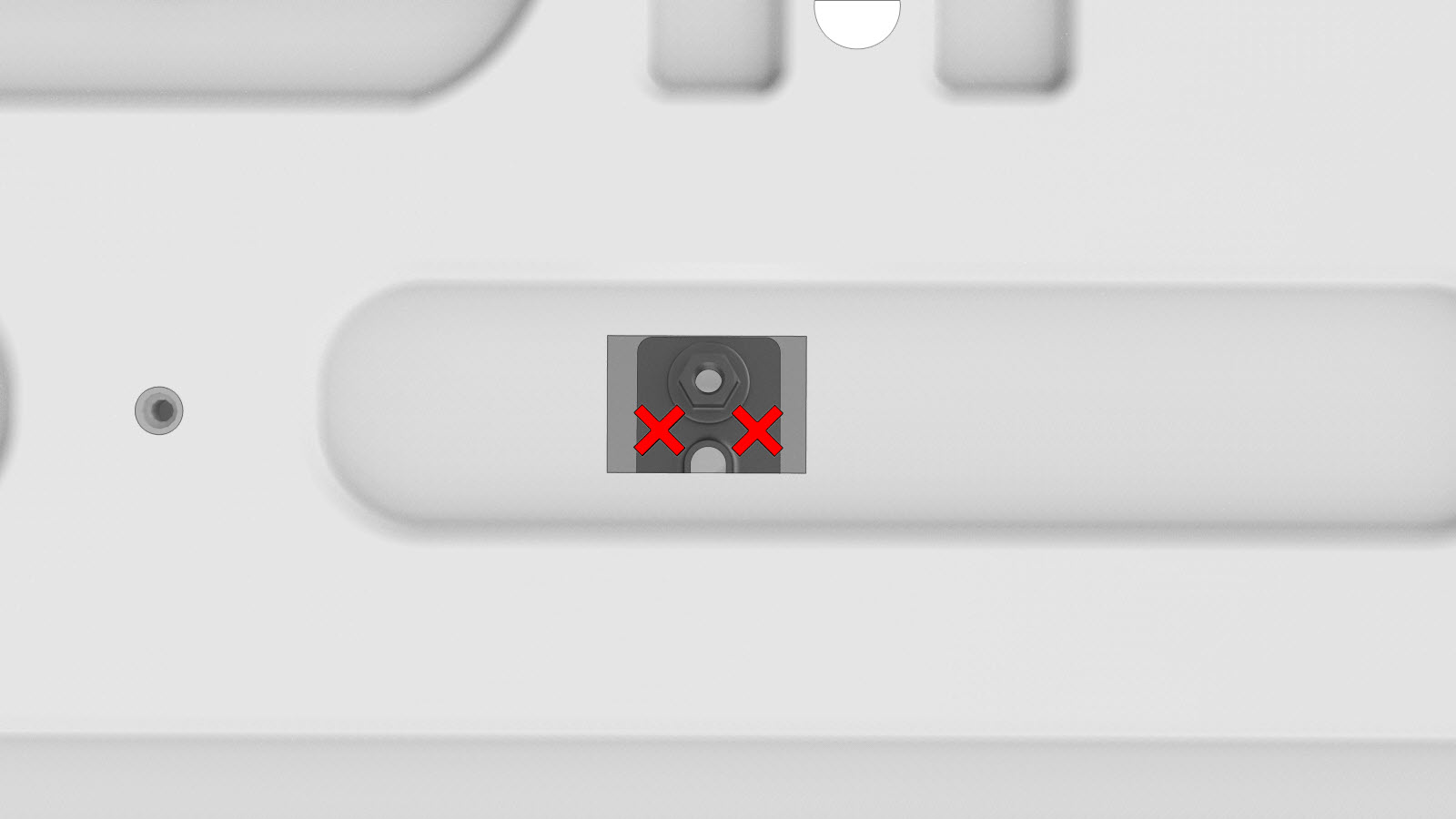

红色 X 表示此处工厂安装的紧固件未进行更换。

注
仅可使用结构型粘合剂安装新组件。
准备安装。

注
仅可使用结构型粘合剂安装新组件。
在车辆接合面以及新部件上涂抹结构型粘合剂。

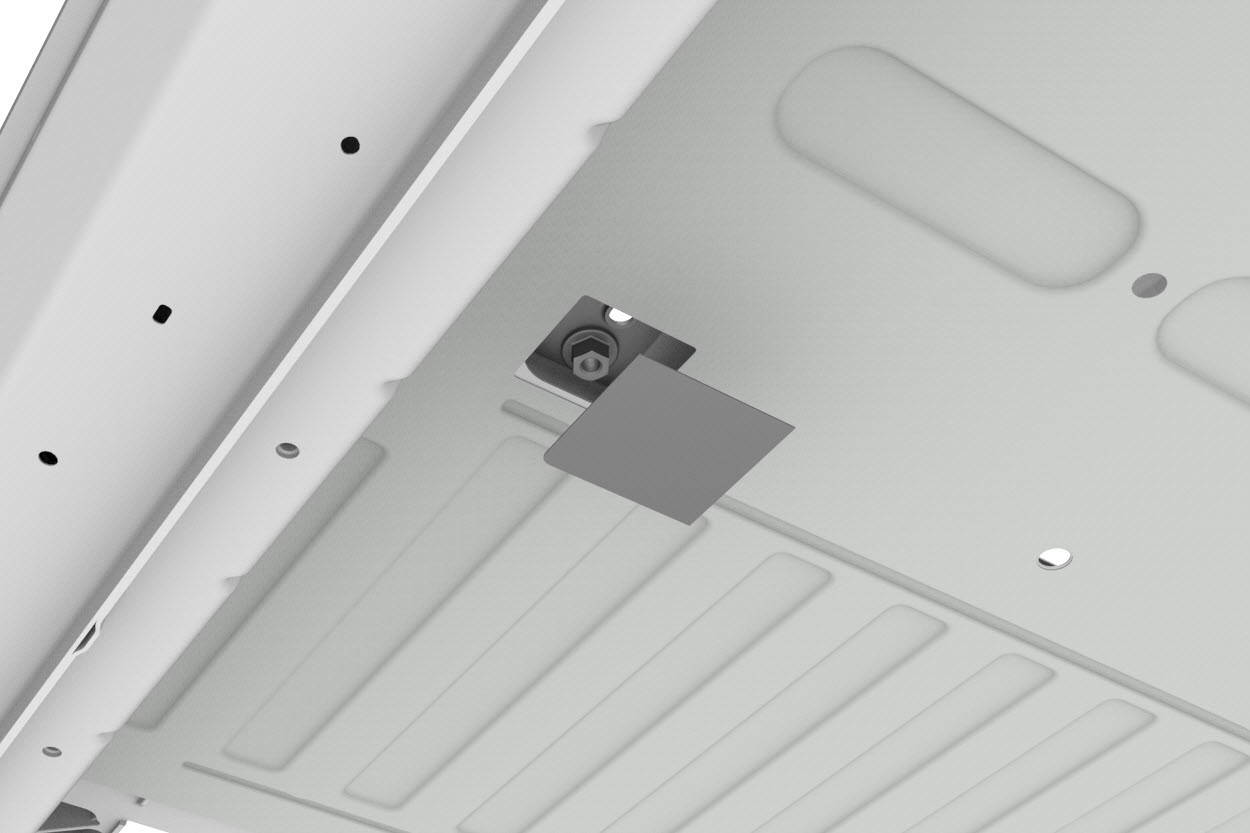

安装新部件。

注

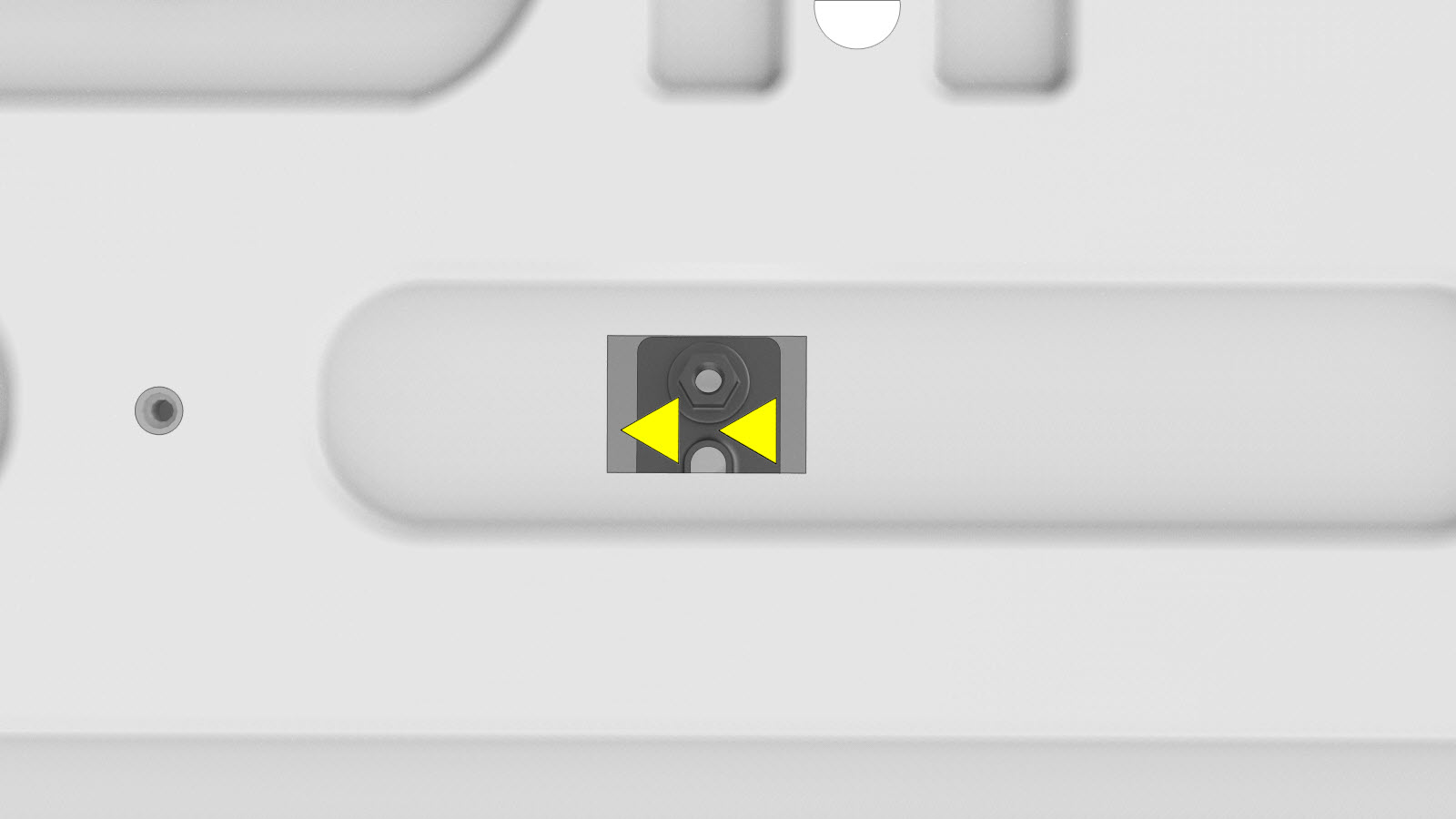

使用螺栓或夹具将座椅支座加固板临时固定在横梁下方，直至结构型粘合剂凝固。
执行任何必要的维修后操作。
