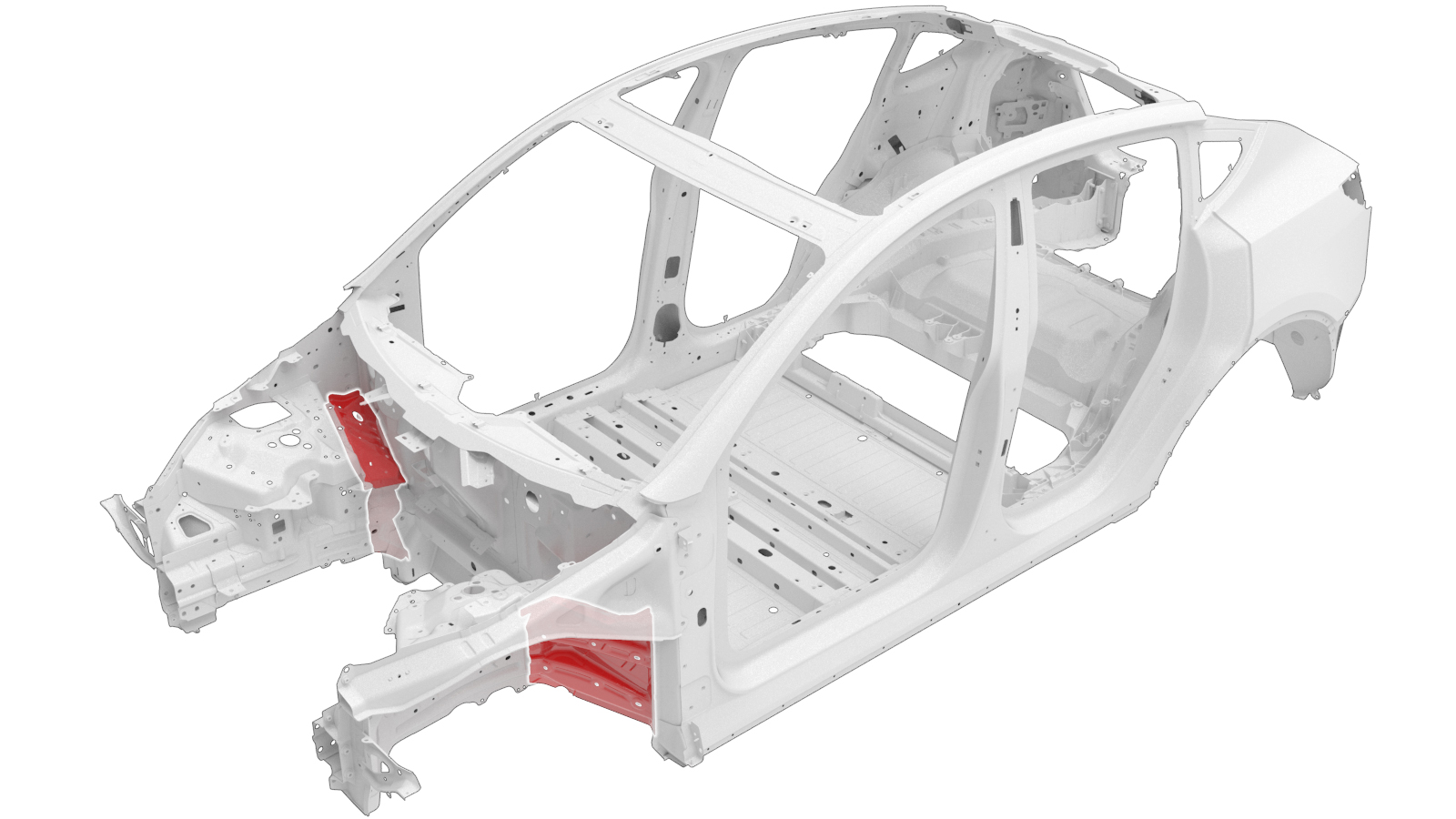

扭矩盒
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

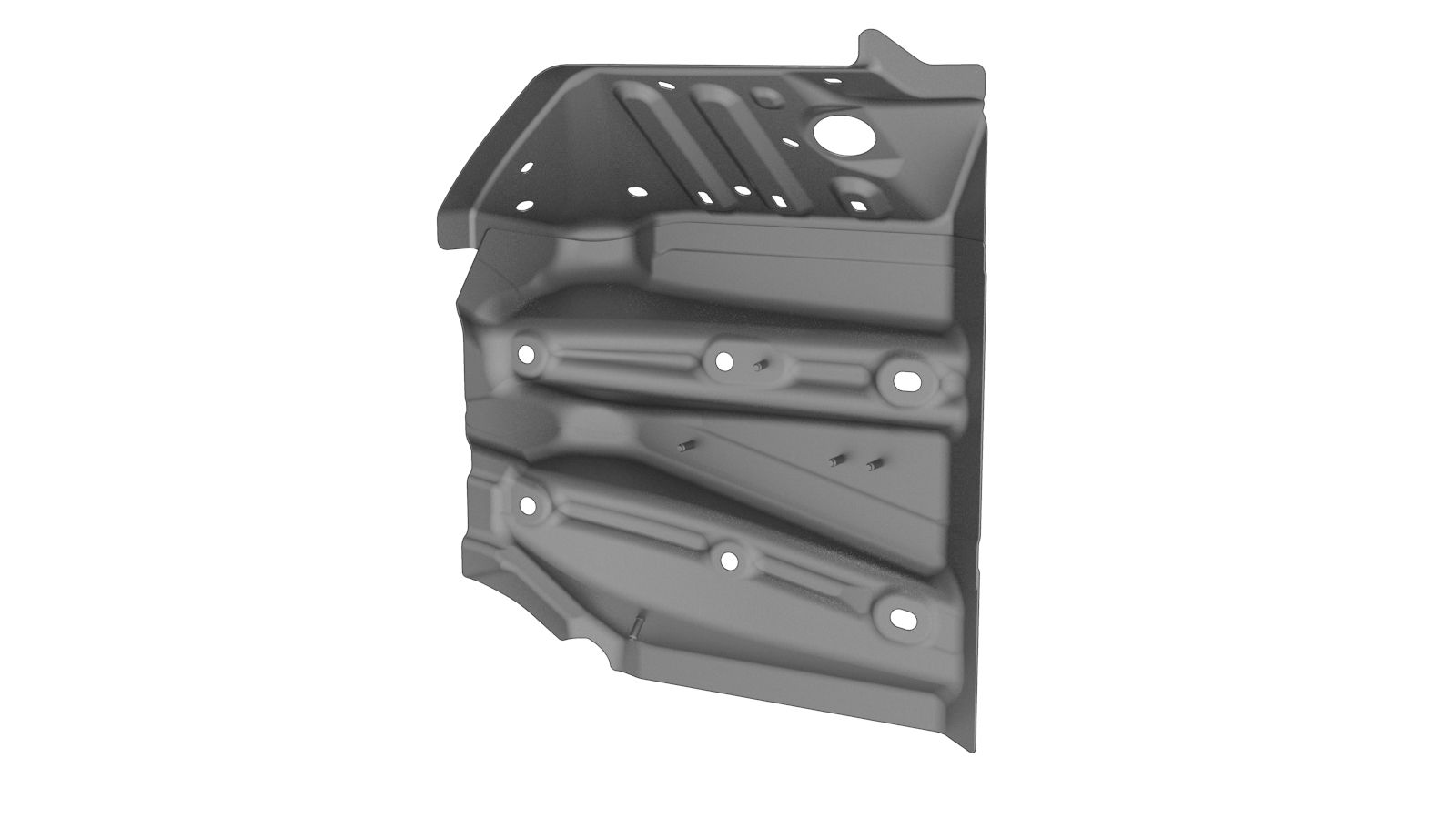

| 1 | ASSEMBLY - TORQUE BOX FRONT（扭矩盒） |
|
| 41 |
高强度结构型铆钉，6.5 毫米
|
|
| 13 |
结构型灯笼铆钉，6.5 mm
|
|
| 1 |
螺栓
|
Tesla 零件号 1011818-00-A。 |
| 1 |
螺母
|
Tesla 零件号 1006628-01-A。 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-

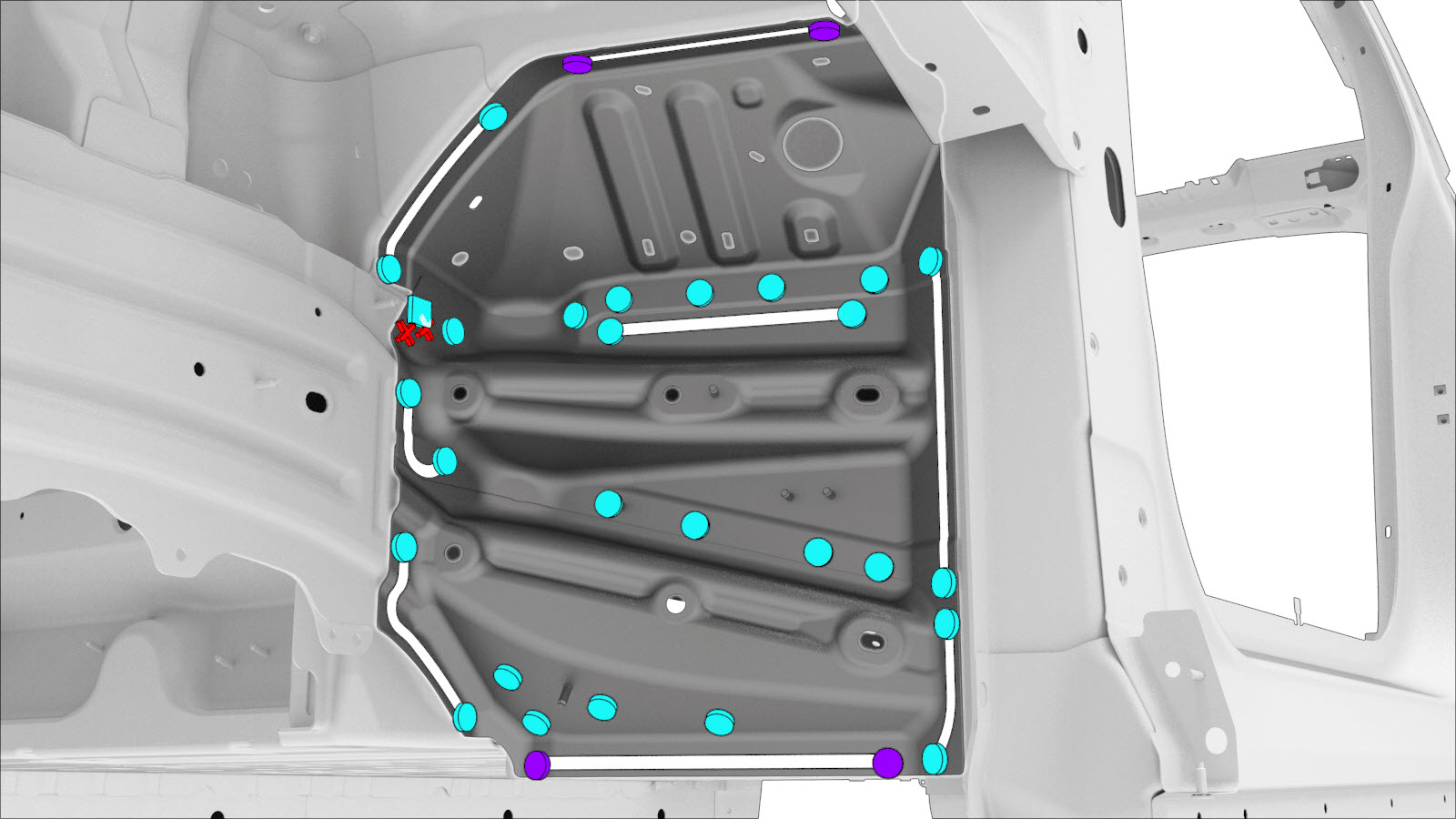

拆卸原装部件。
-
或
原厂点焊焊缝
-
-

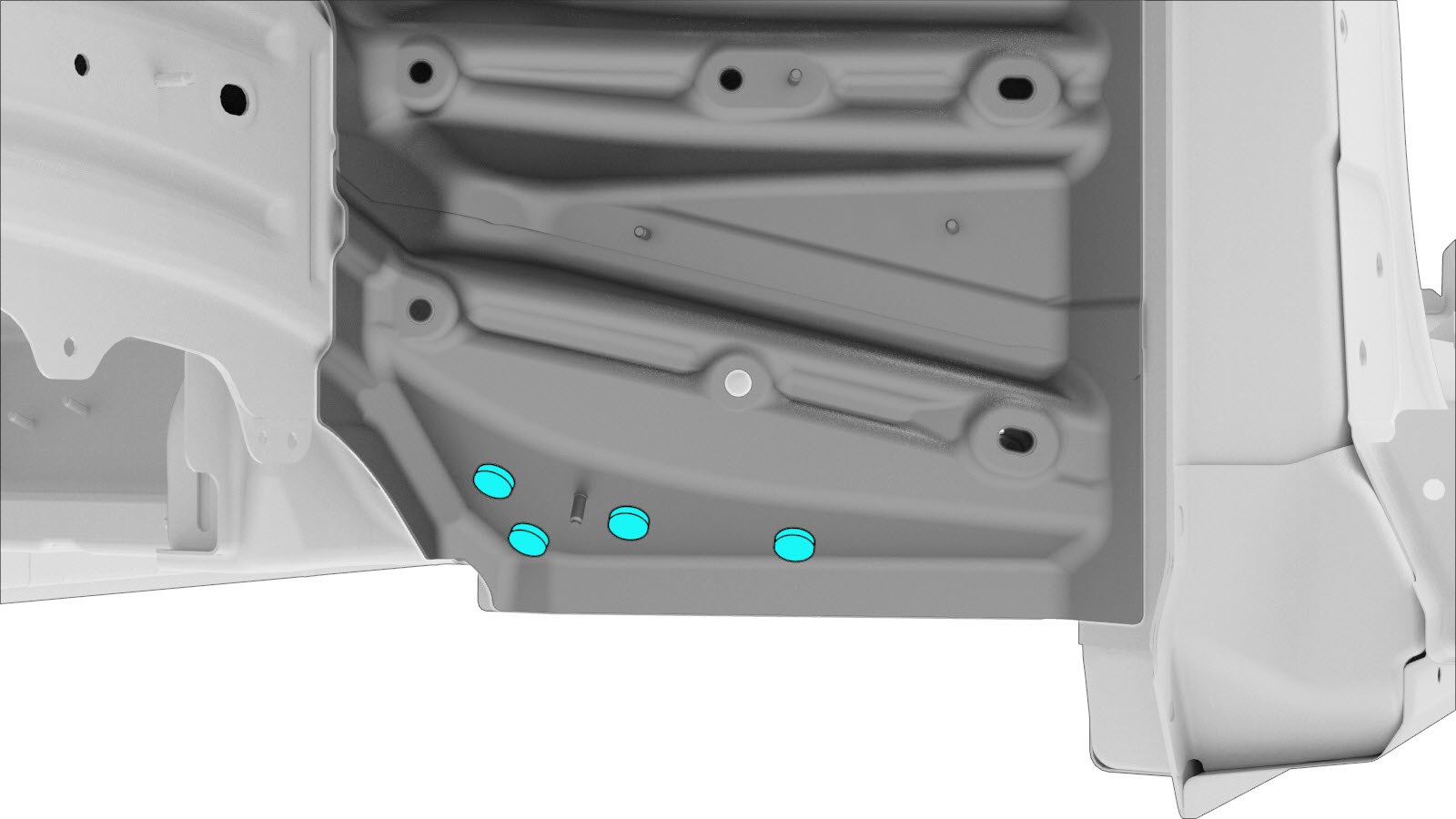

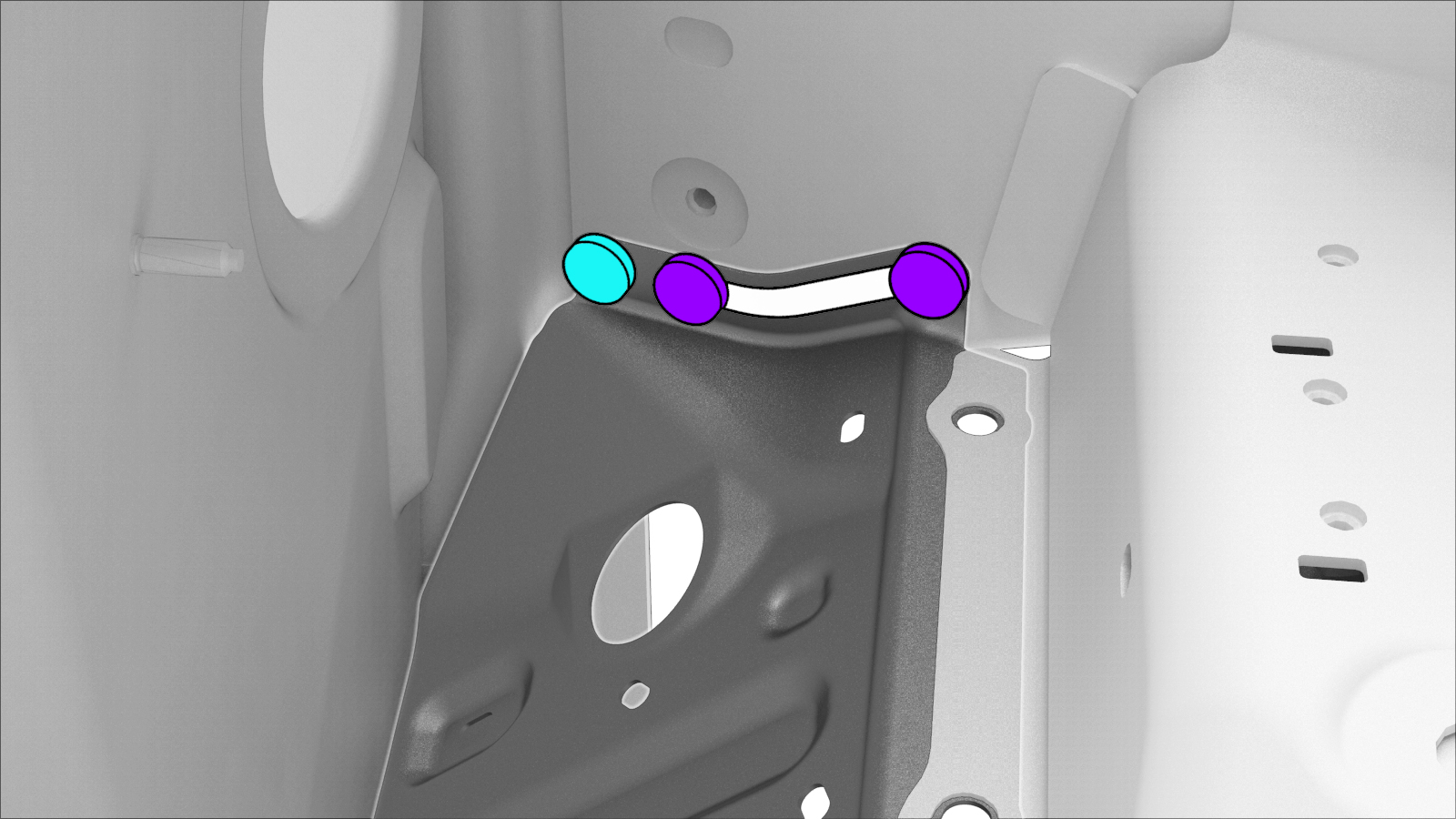

拆卸原装部件。
-
或 原厂点焊焊缝
-
-

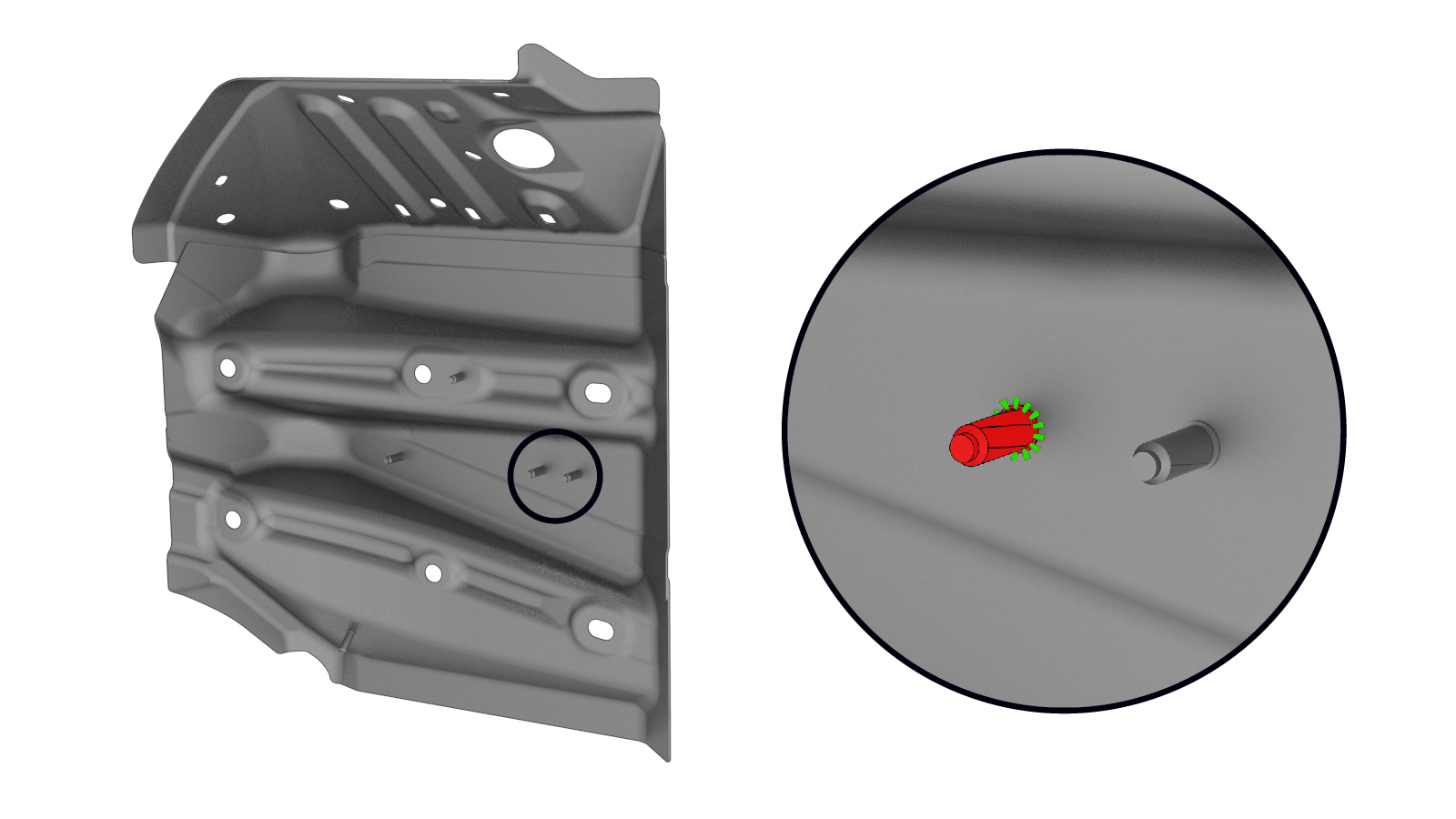

从 ASSEMBLY - TORQUE BOX FRONT 维修零件上拆下螺柱。
注由于所示螺柱会与制动管路发生干扰，因此必须拆除。-

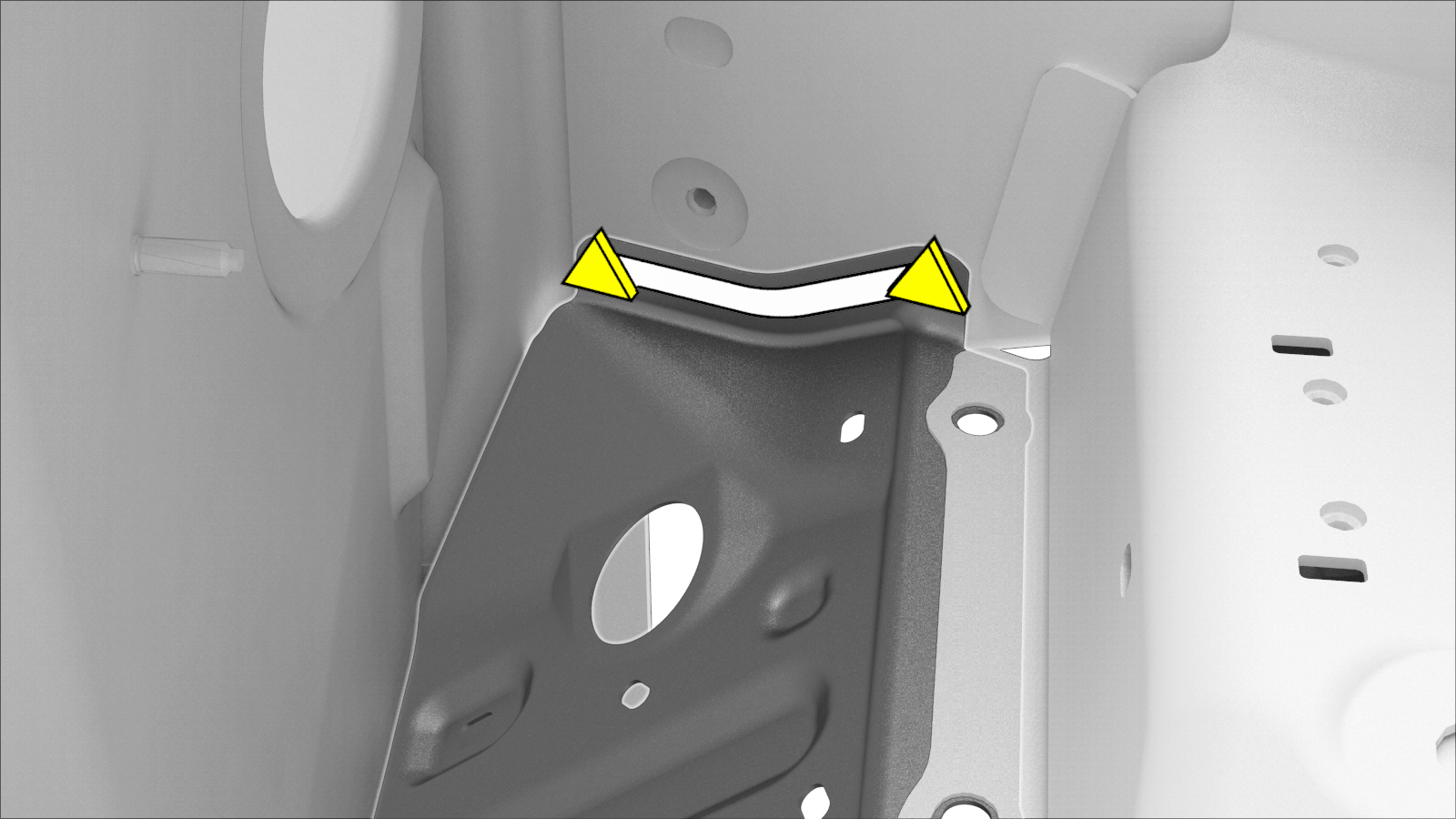

切割线
注对被拆除螺柱的区域涂抹防腐层。 -
-
准备安装。
注红色 X 表示此处工厂安装的紧固件未进行更换。 -
准备安装。
-

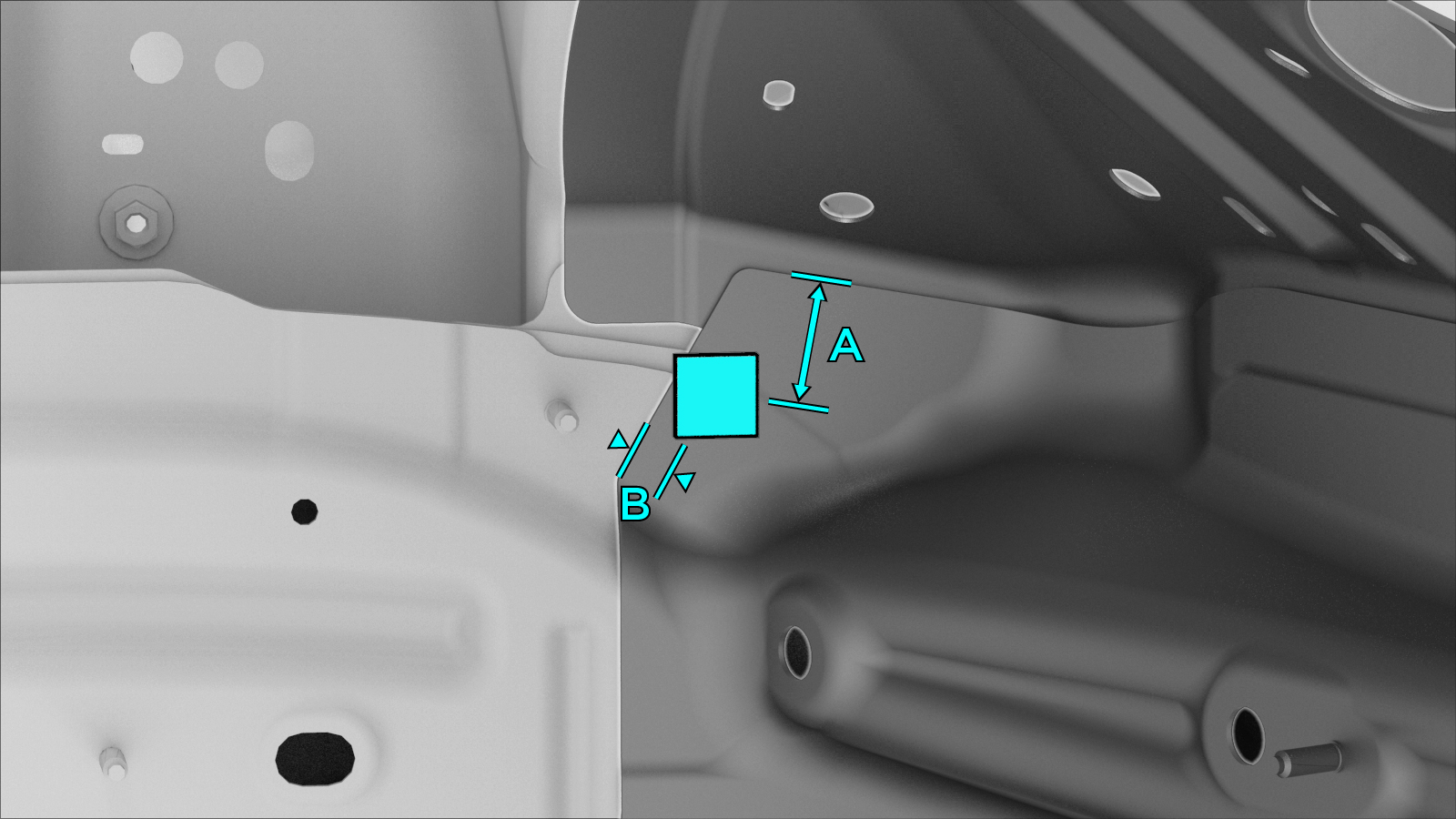

参考线/点
-
或 六角头螺栓
A = 31 毫米
B = 8 毫米
-
- 准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
-
安装新部件。
将螺栓拧紧至 22 Nm。
注对于穿过扭矩盒总成装入车辆驾驶室的铆钉，请确保这些铆钉不会摩擦到地毯下方的绝缘垫。如需要，请稍微修剪绝缘垫，以留出间隙。 -
完成喷漆后，请使用丁基补缀覆盖所示的铆钉。
注如需要，请使用多个小丁基补缀。 - 执行任何必要的维修后操作。
