前排座位剪力壁

校正代码: 10101011102 10101011202 注意:除非本程序中有明确规定,否则上述校正代码涵盖执行本程序(包括关联碰撞维修程序)所需的所有碰撞维修工作。除非明确要求,否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

维修程序

  1. 拆下前副框架支架
  2. 拆下前排座位外侧

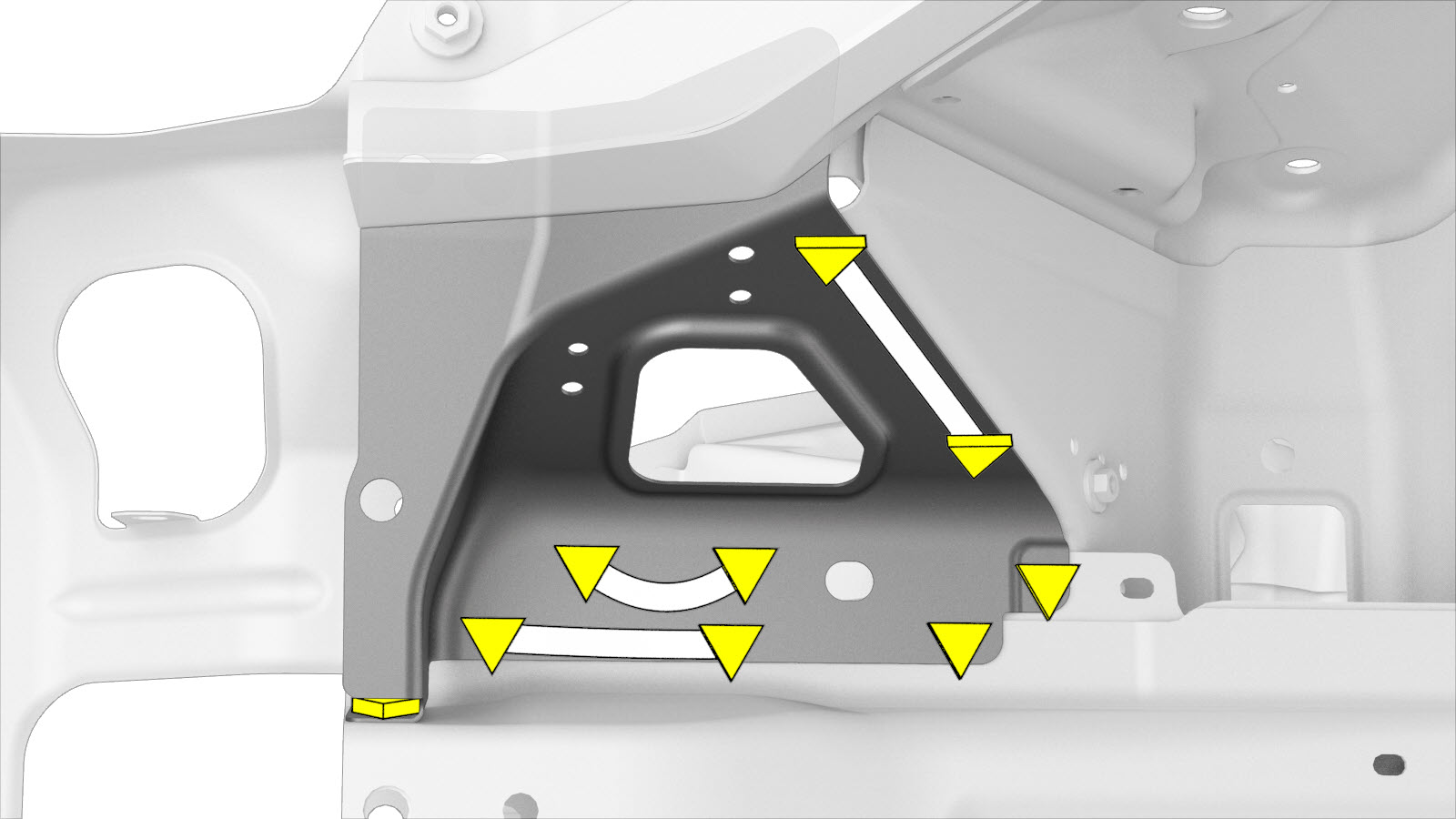

  3. 拆卸原装部件
    • 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    钻除点焊焊缝时,请确保使用的钻头能钻出一个大小合适的孔,以便用紧固件代替点焊焊缝。
    • 原厂点焊焊缝

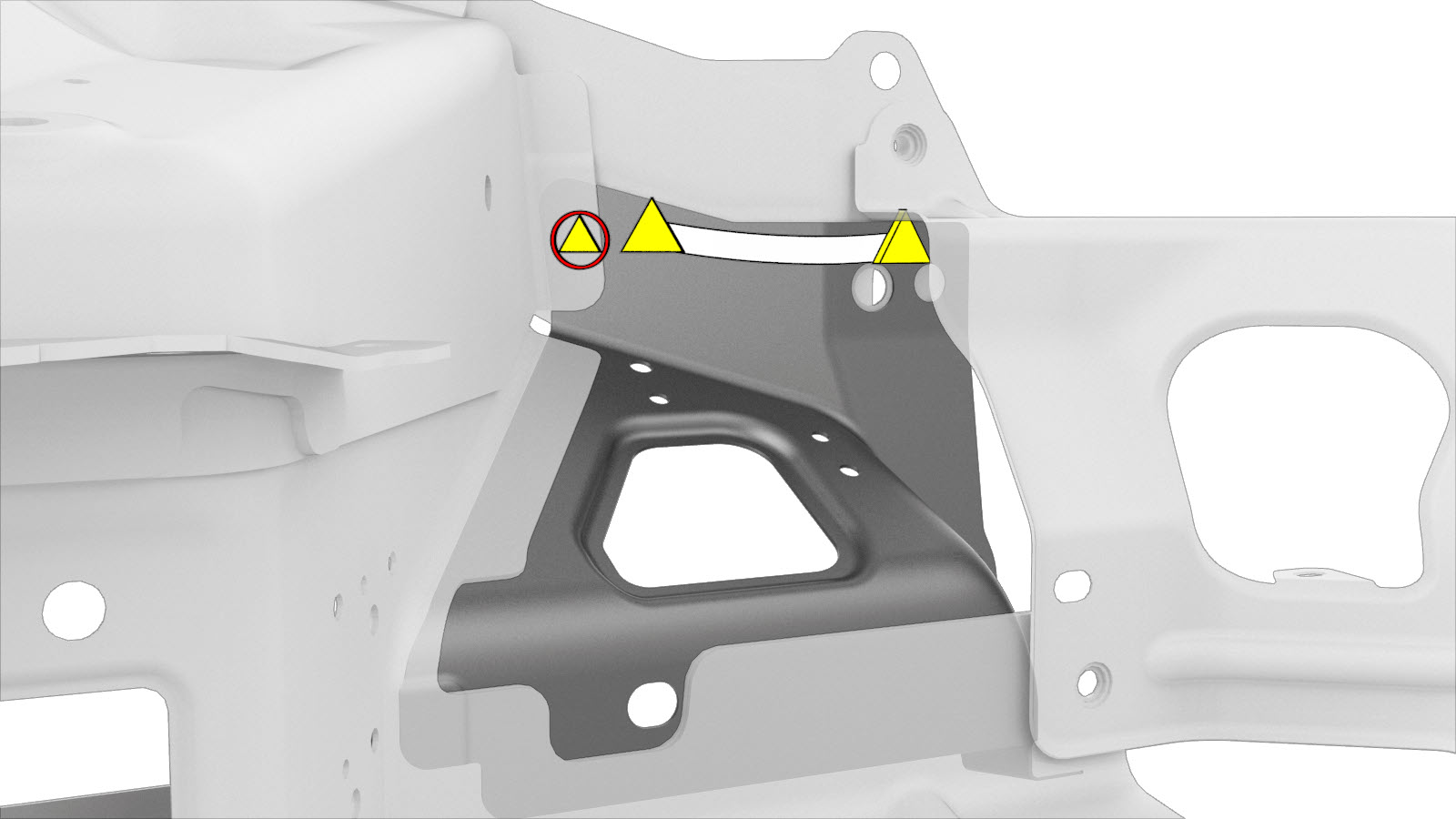

  4. 拆卸原装部件
    • 原厂点焊焊缝

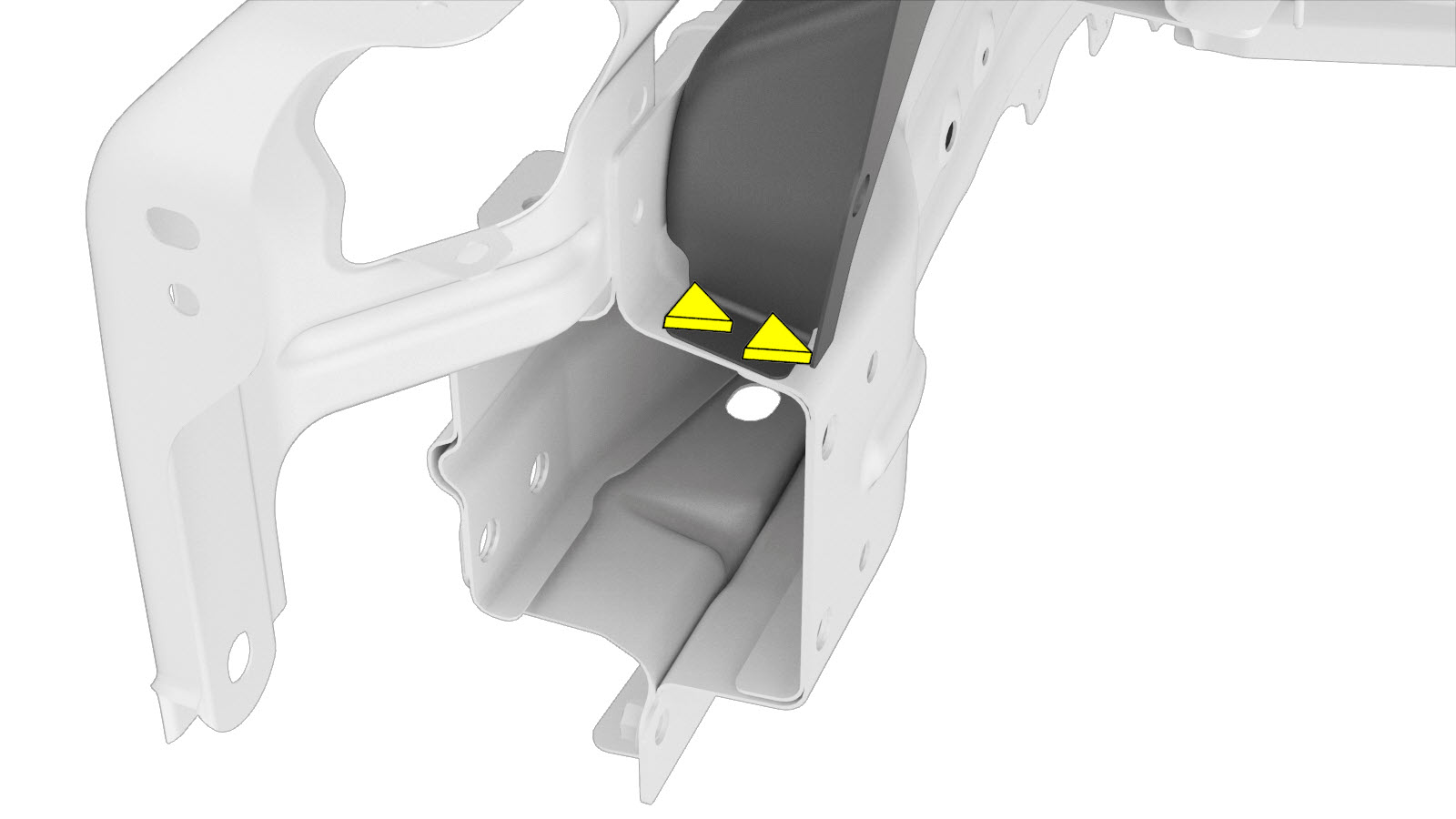

  5. 拆卸原装部件
    • 原厂点焊焊缝

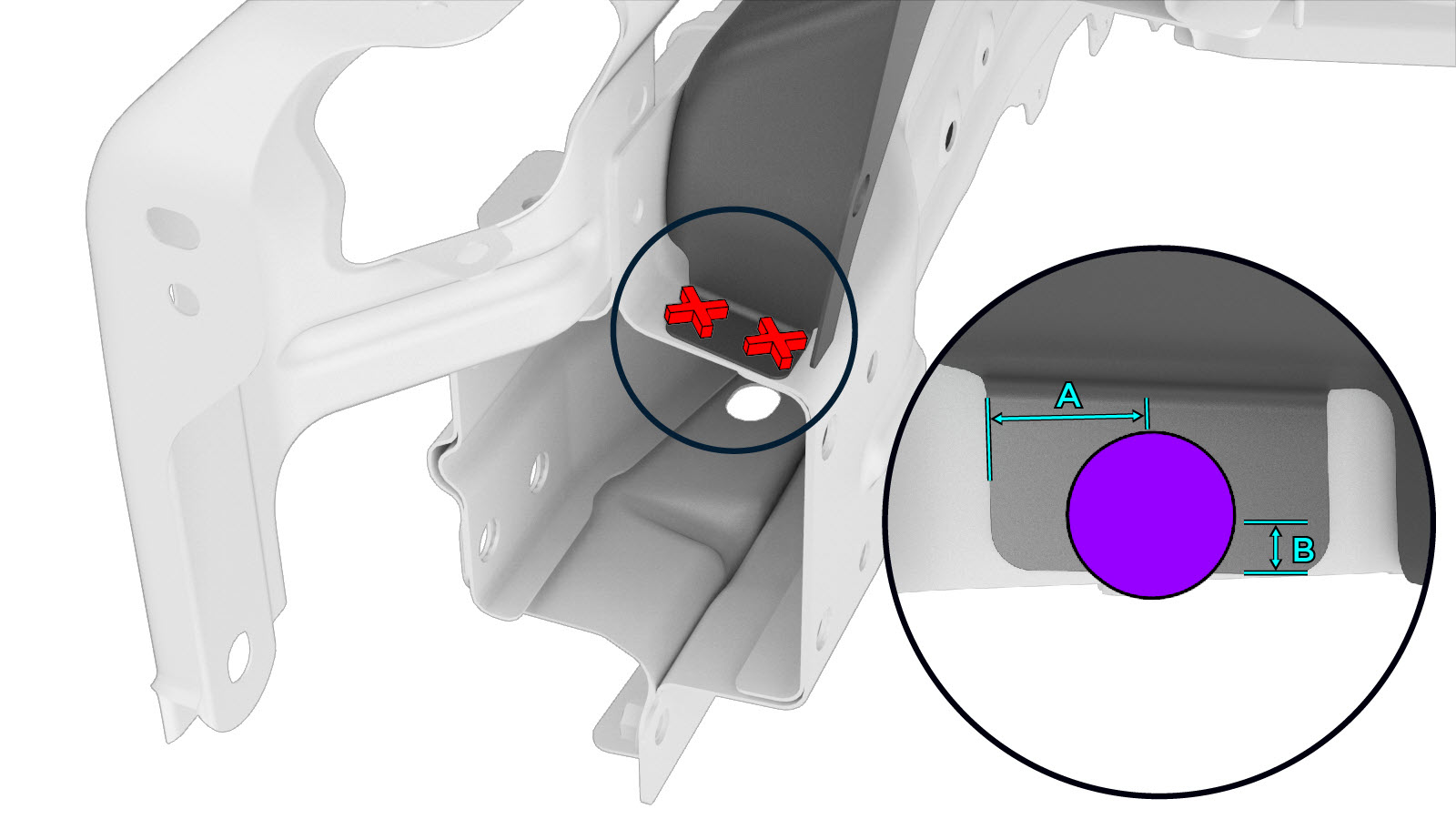

  6. 准备安装
    Informational PurposesAn informational icon, calling your attention
    红色 X 表示此处工厂安装的紧固件未进行更换。

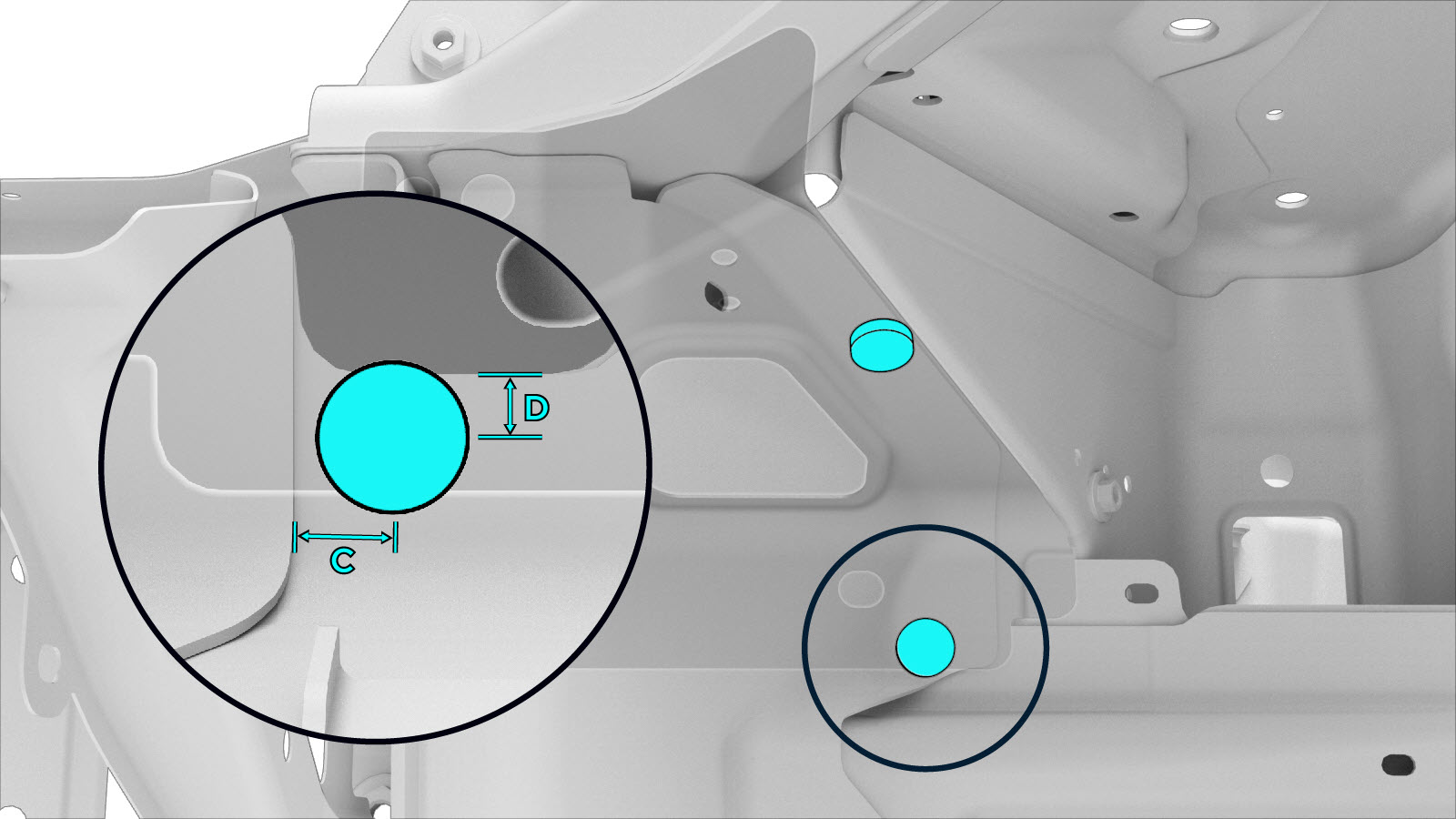

  7. 准备安装
    Informational PurposesAn informational icon, calling your attention
    红色 X 表示此处工厂安装的紧固件未进行更换。
  8. 在车辆接合面以及新部件上涂抹结构型粘合剂

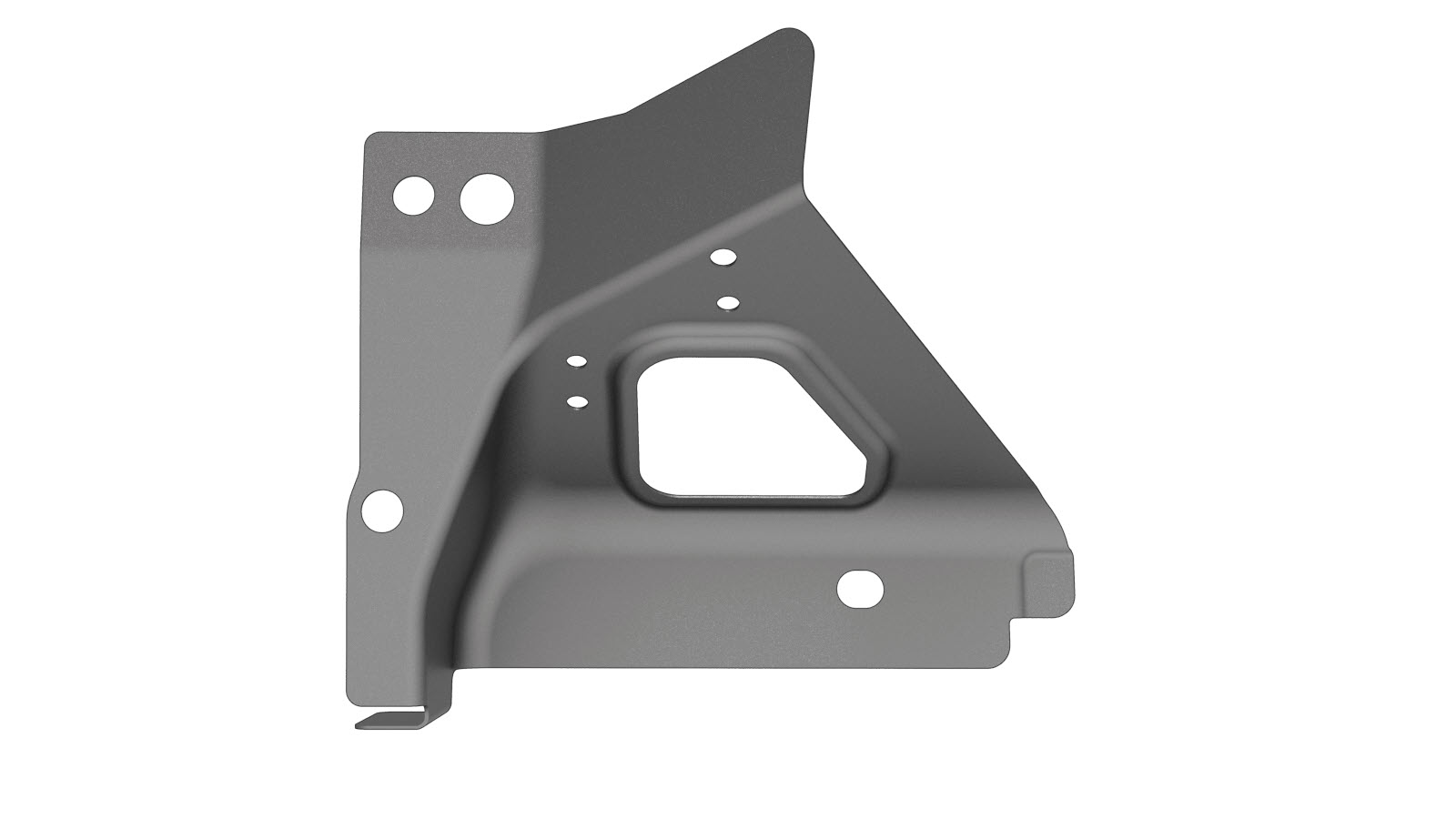

  9. 安装新部件
  10. 安装前副框架支架

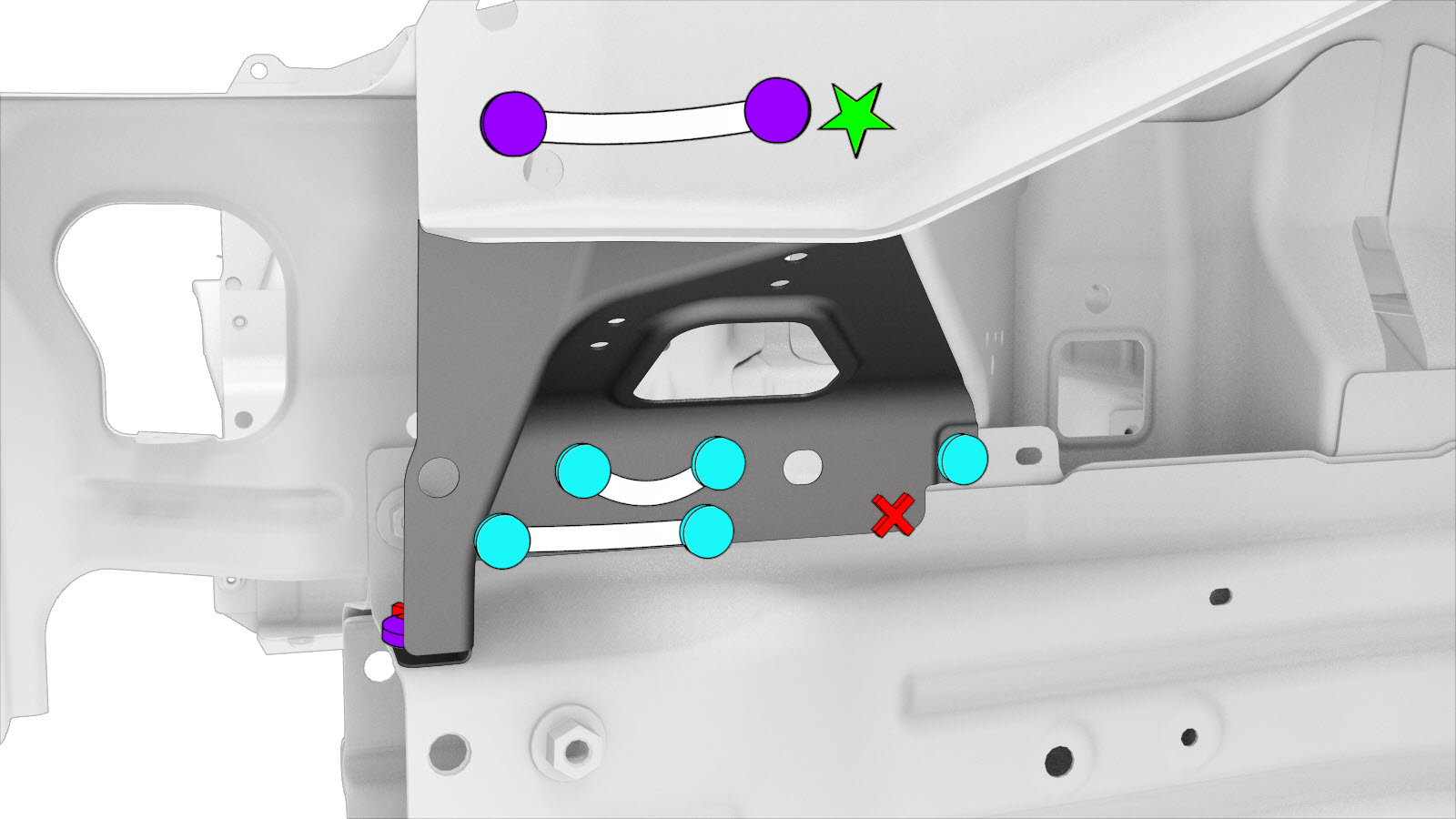

  11. 按指示安装紧固件。
    Informational PurposesAn informational icon, calling your attention
    对于黑色圆圈标示的铆钉,从纵梁内件一侧测量并钻出紧固件孔,但从副框架支架一侧安装铆钉。
  12. 安装前排座位外侧
  13. 执行任何必要的维修后操作
