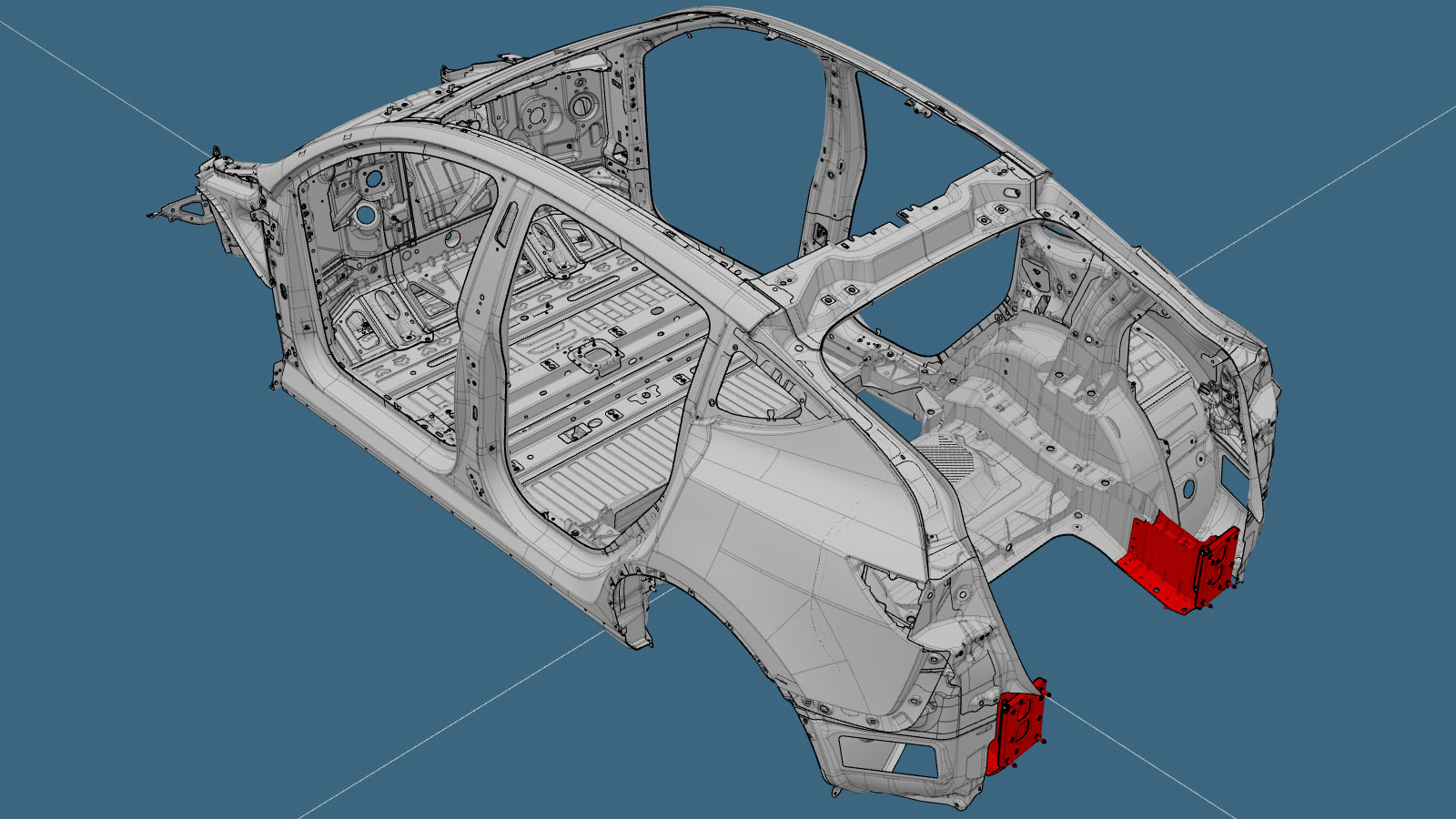

后纵梁（小区块）

校正代码： 待定 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注

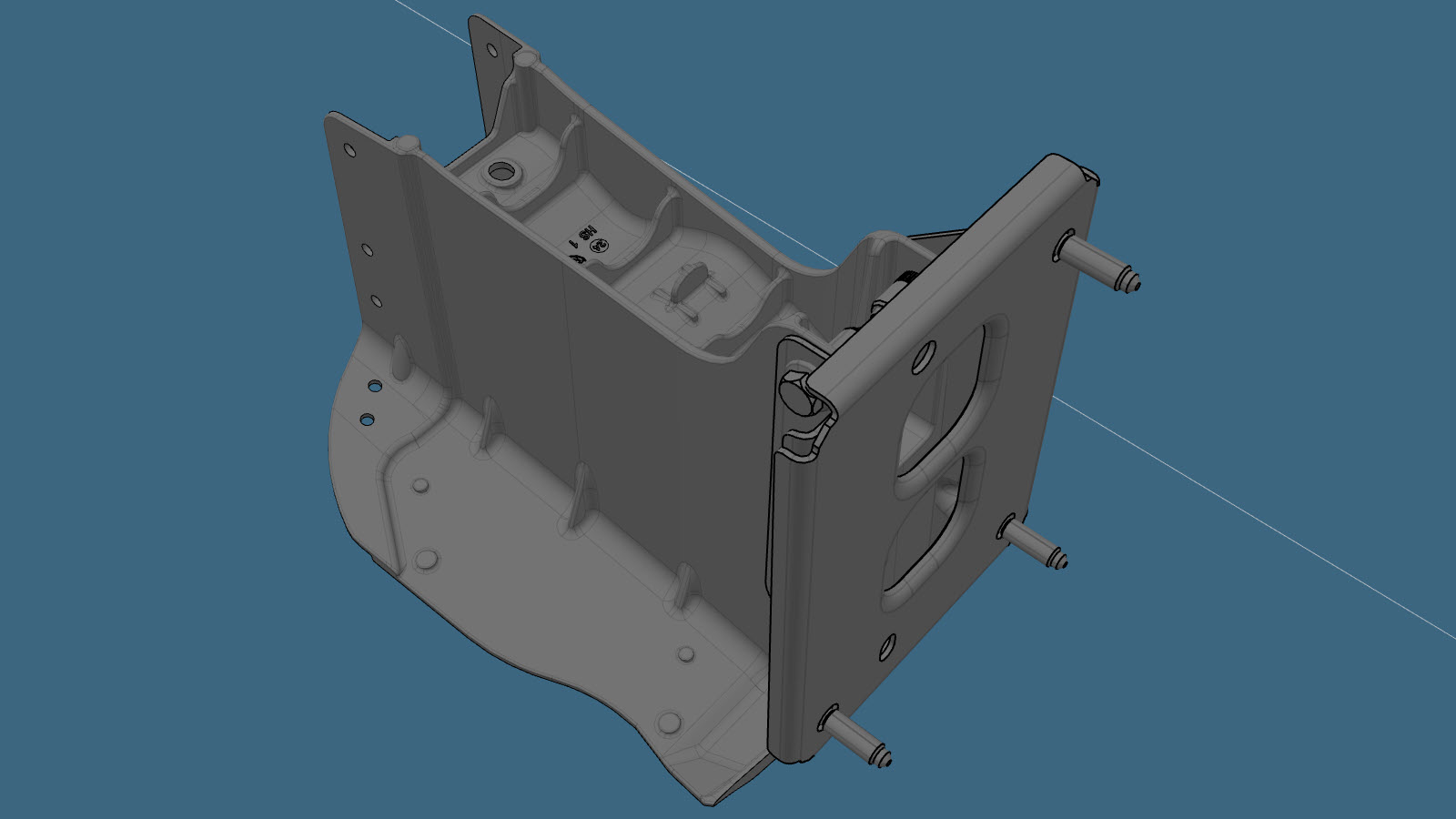

1 MY RUB RAIL SMAL SERVICE ASSEMBLY（后车架纵梁 - 小区块）
1 BUTYL FOIL PATCH - M3 300 X 150 X 2.0（丁基胶箔补片）

Tesla 零件号 1004969-00-A。

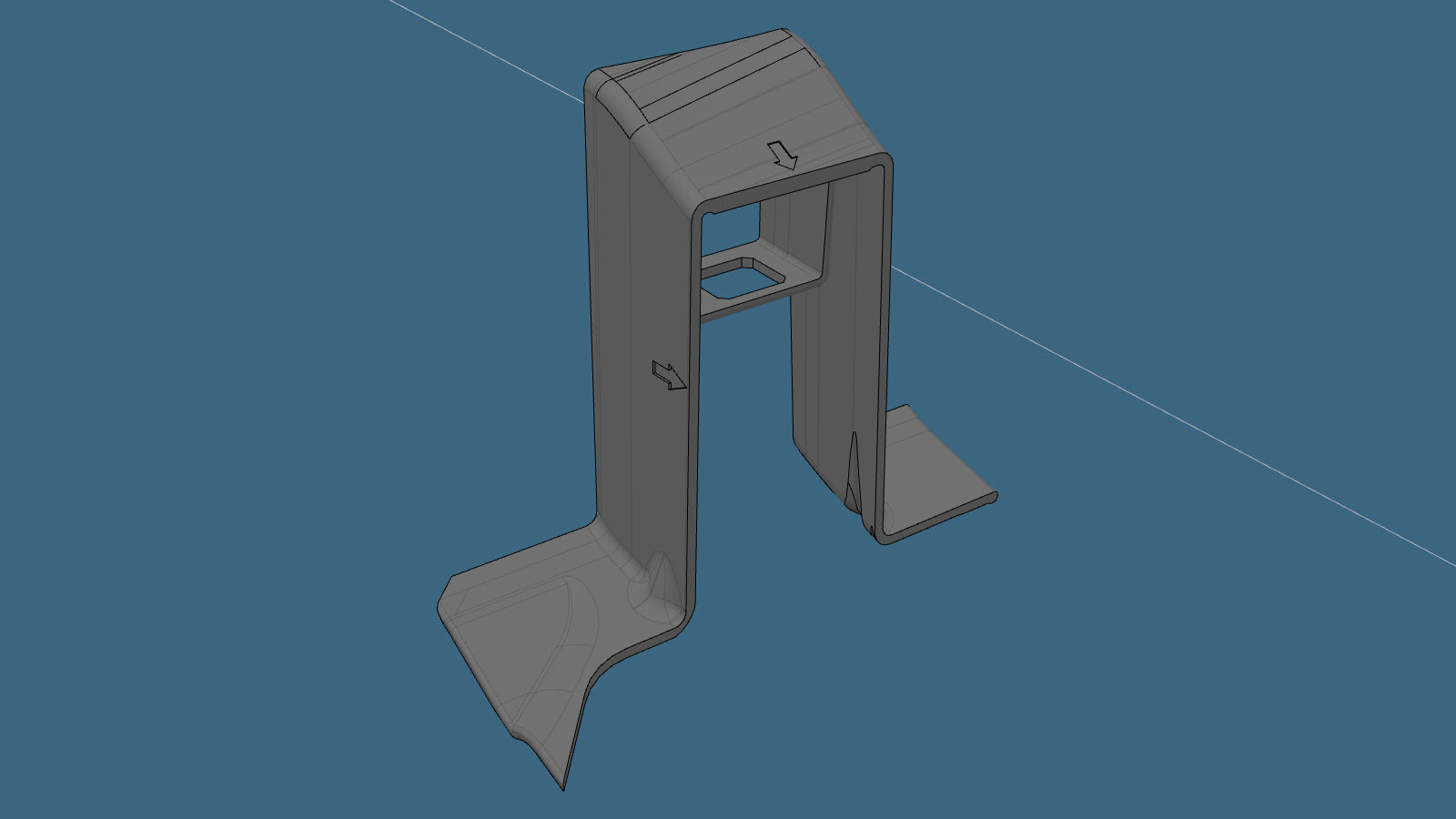

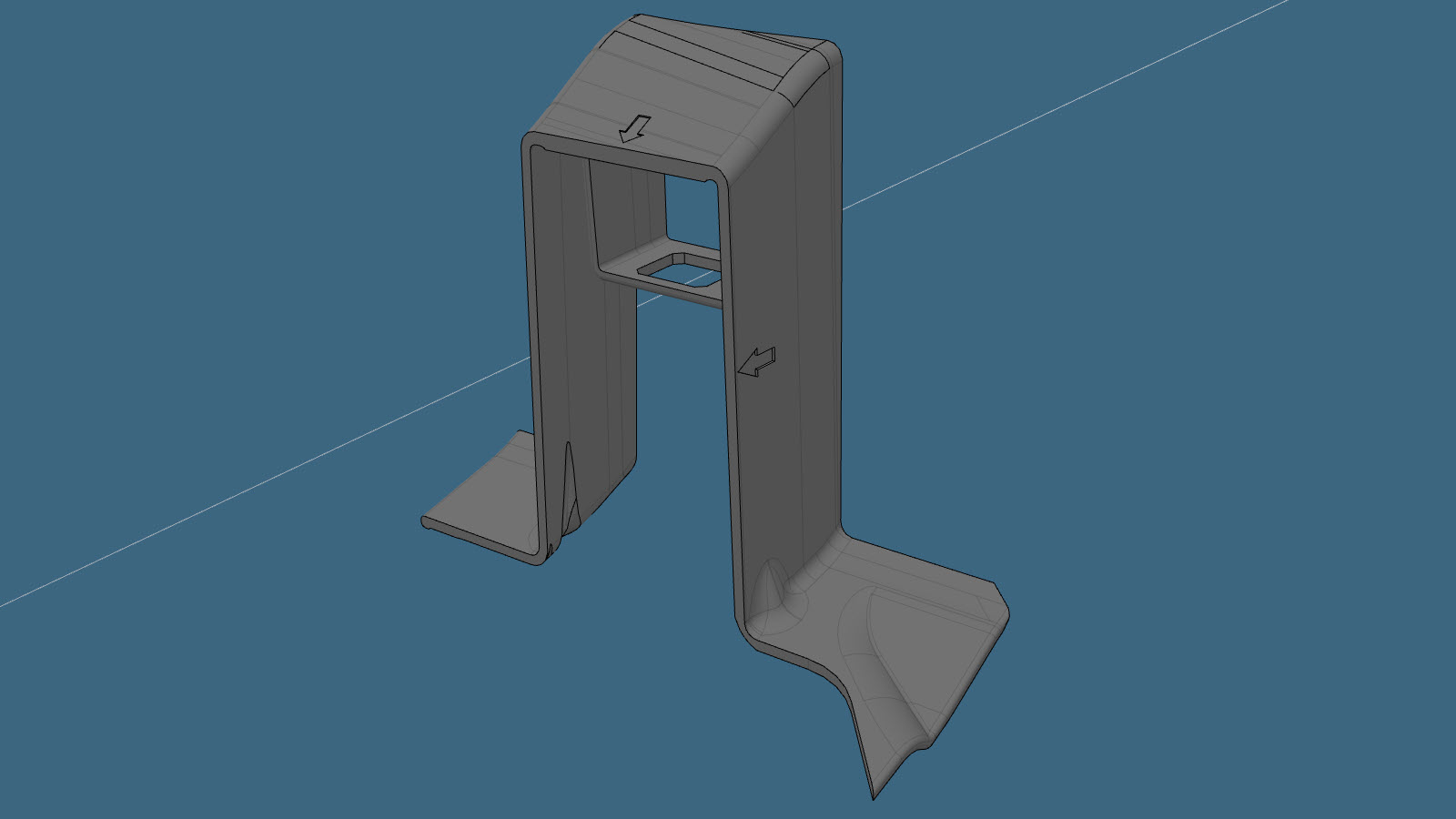

1 MODEL Y RUB SMALL CUTLINE JIG - LEFT HAND

Tesla 零件号 2173884-00。
1 MODEL Y RUB SMALL CUTLINE JIG - RIGHT HAND

Tesla 零件号 2173885-00。
10 高强度结构型铆钉，6.5 毫米

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆下后面板侧方总成。
  2. 拆下侧翼支架（下部）。
  3. 在原装组件上标记切割线。

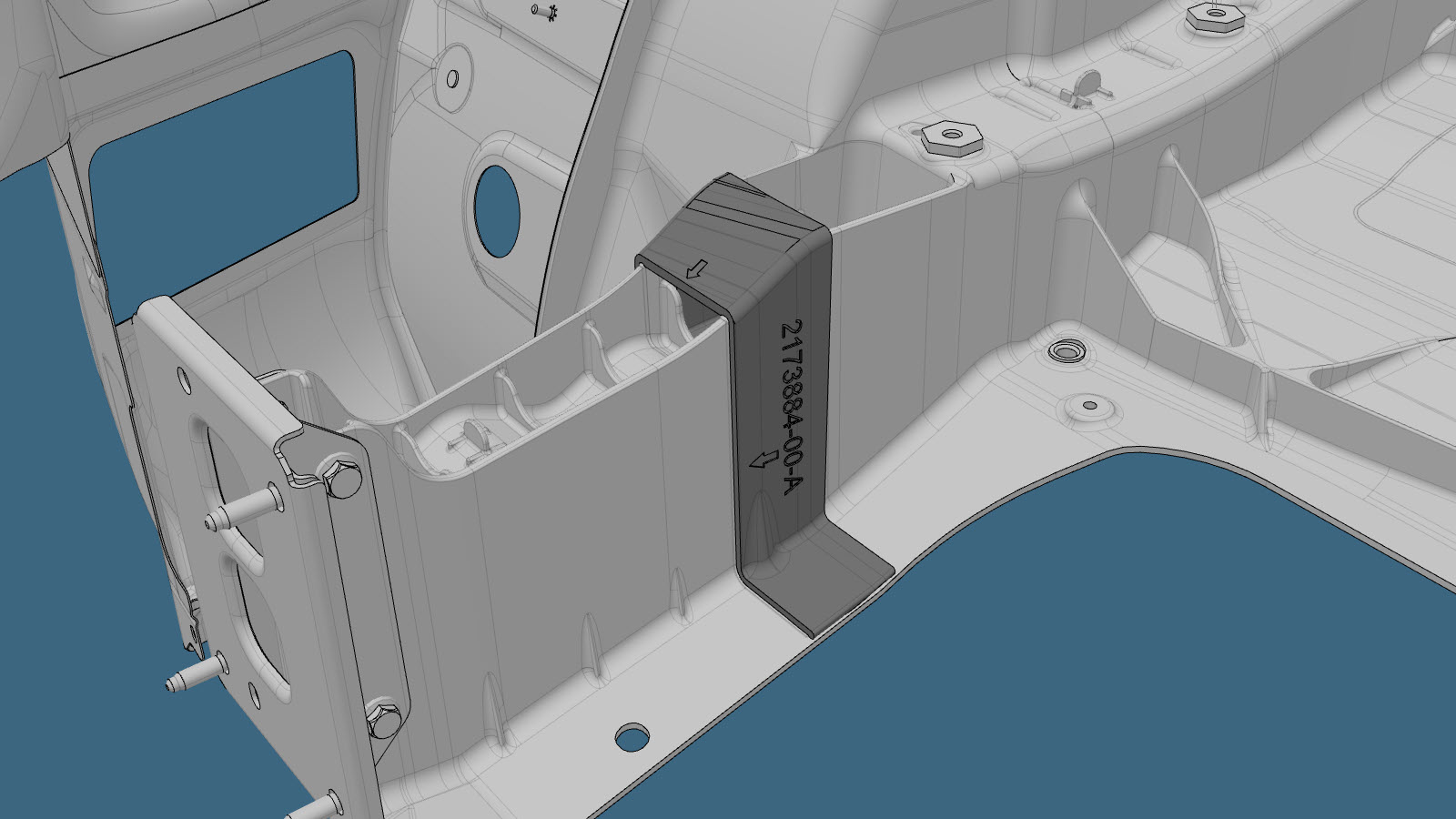

    按照图示安装切割线夹具，然后朝车辆后部标记切割线。
    Informational PurposesAn informational icon, calling your attention
    注
    避免损坏夹具，以便可以重复使用。
  4. 拆卸原装部件。

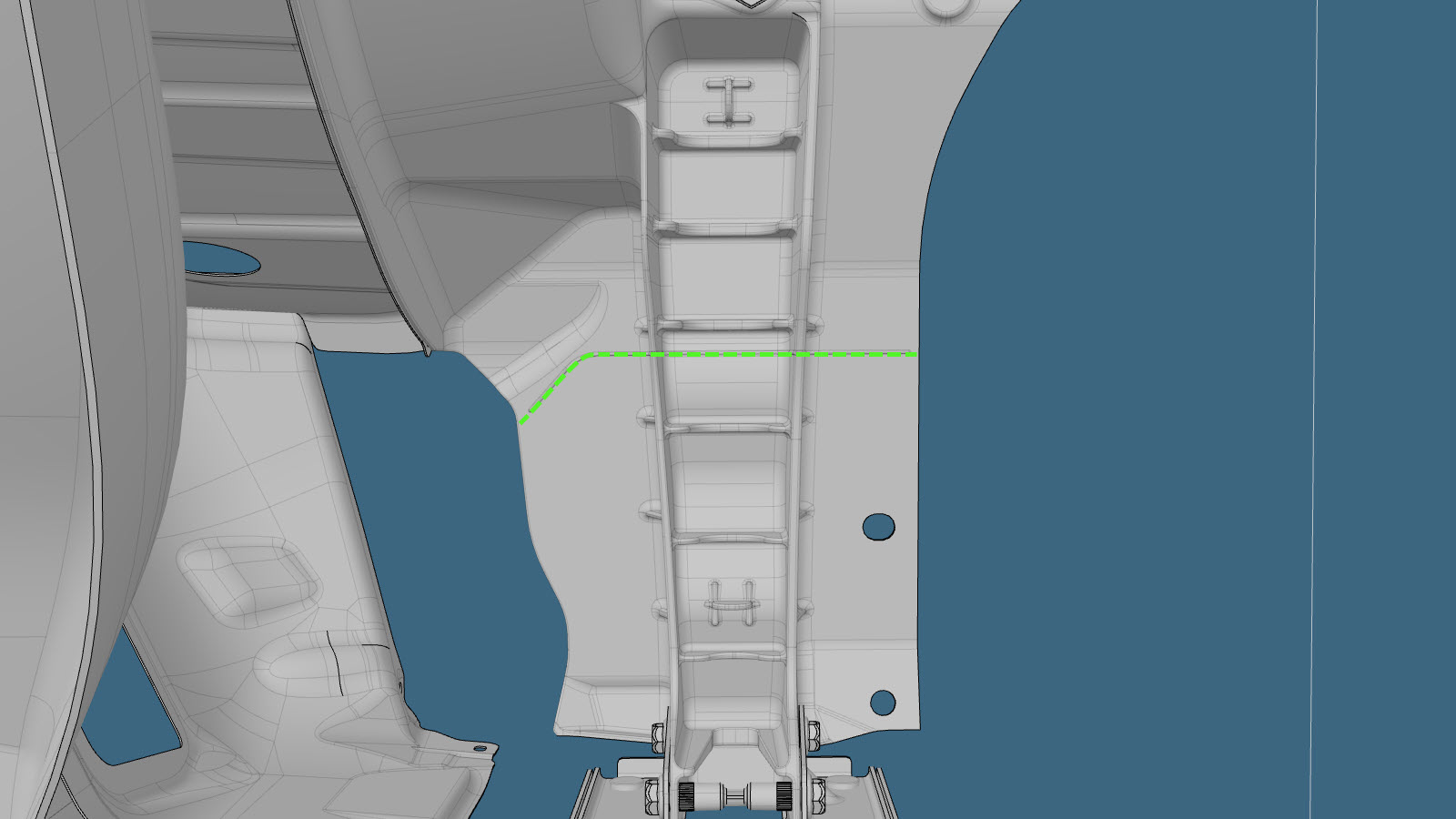

    • 切割线
    Informational PurposesAn informational icon, calling your attention
    注
    沿着标记的切割线进行切割。
  5. 试装新组件。
    Informational PurposesAn informational icon, calling your attention
    注
    上部轨道角不允许有间隙。
  6. 试装新组件。
    Informational PurposesAn informational icon, calling your attention
    注
    车架纵梁底部允许有小于 4 毫米的间隙。
  7. 试装新组件。
    Informational PurposesAn informational icon, calling your attention
    注

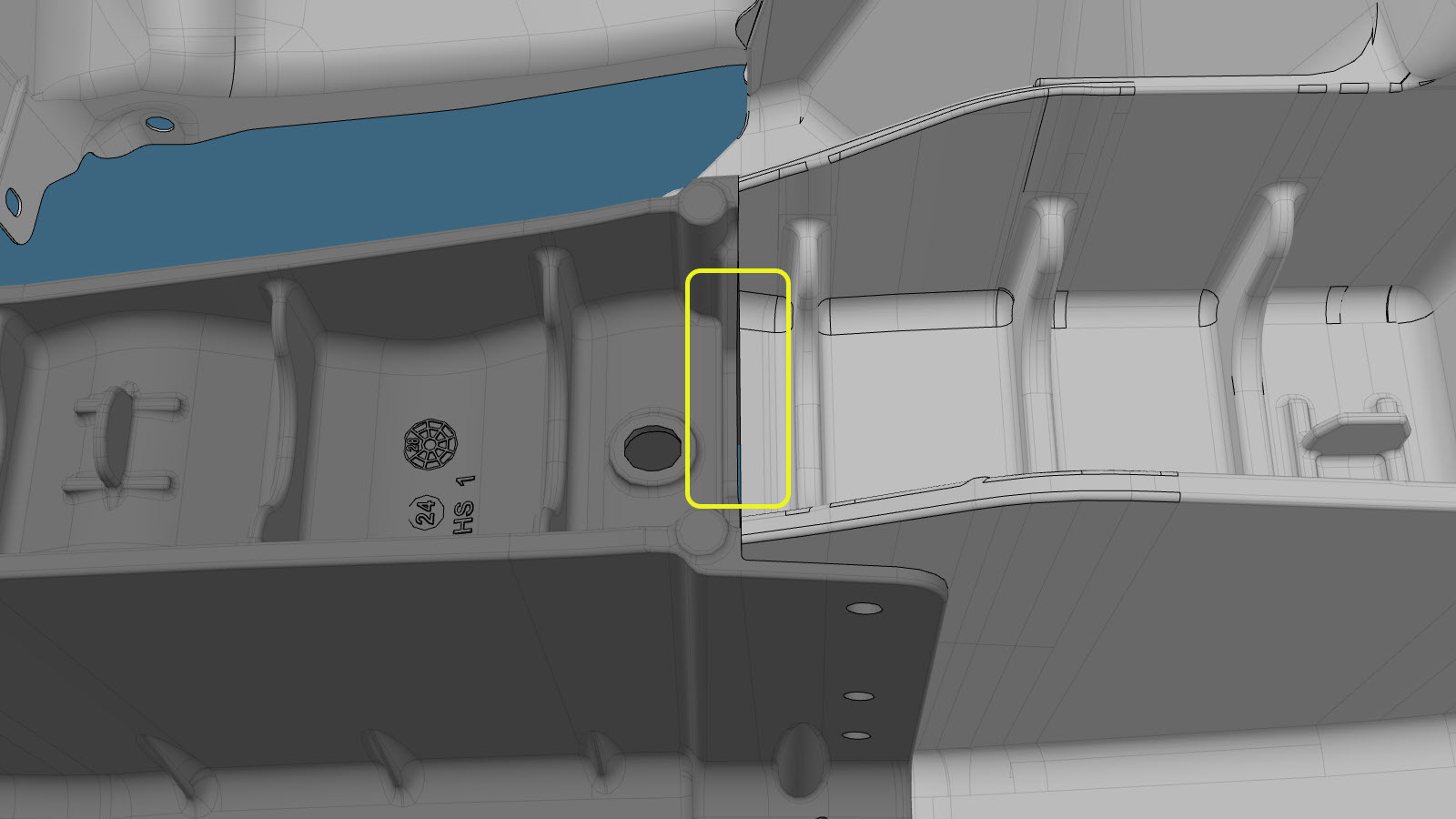

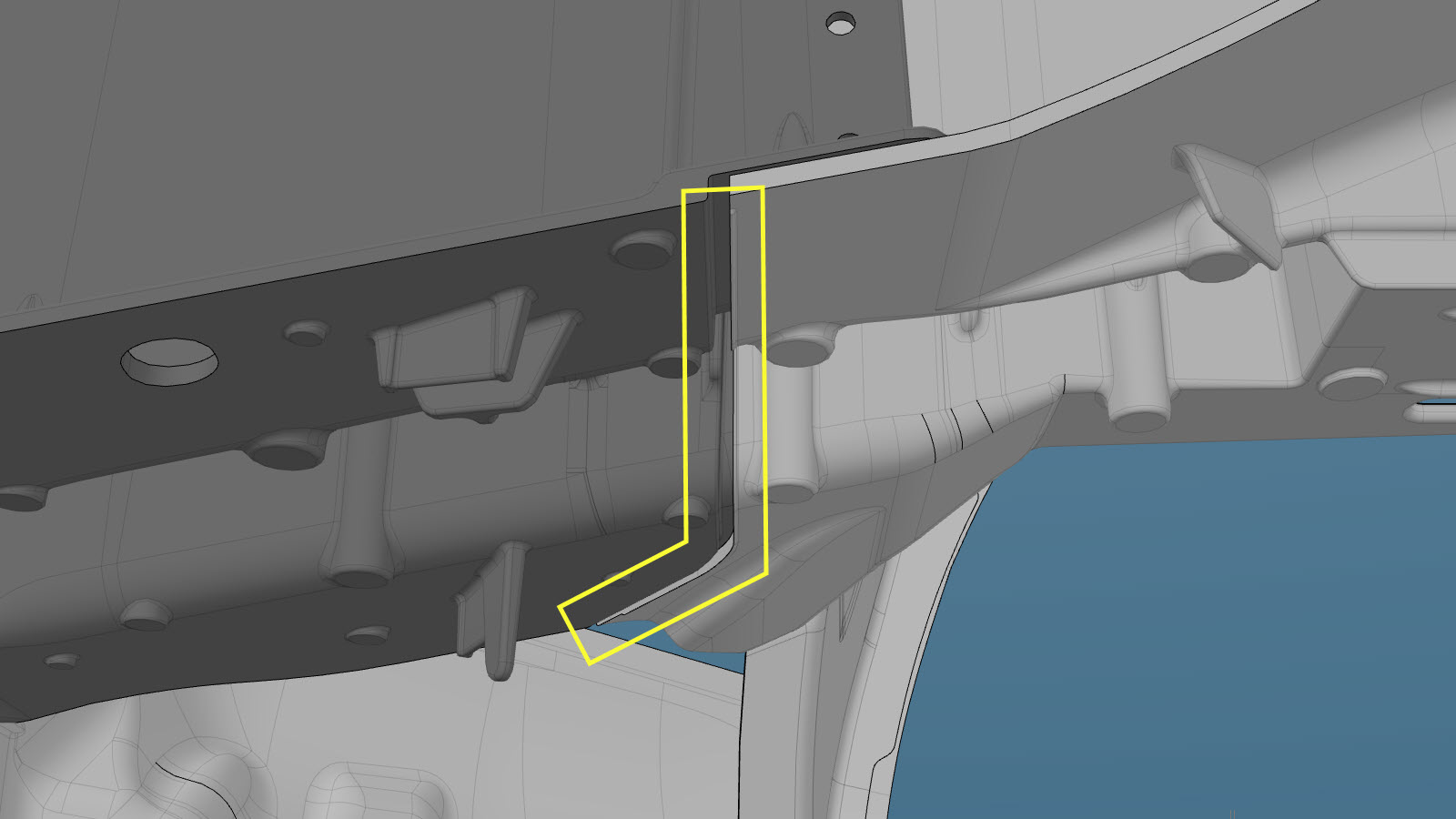

    新组件和原装车架纵梁之间的内侧接头处允许有小于 4 毫米的间隙。
  8. 准备安装。
  9. 准备安装。
  10. 在车辆接合面以及新部件上涂抹结构型粘合剂。

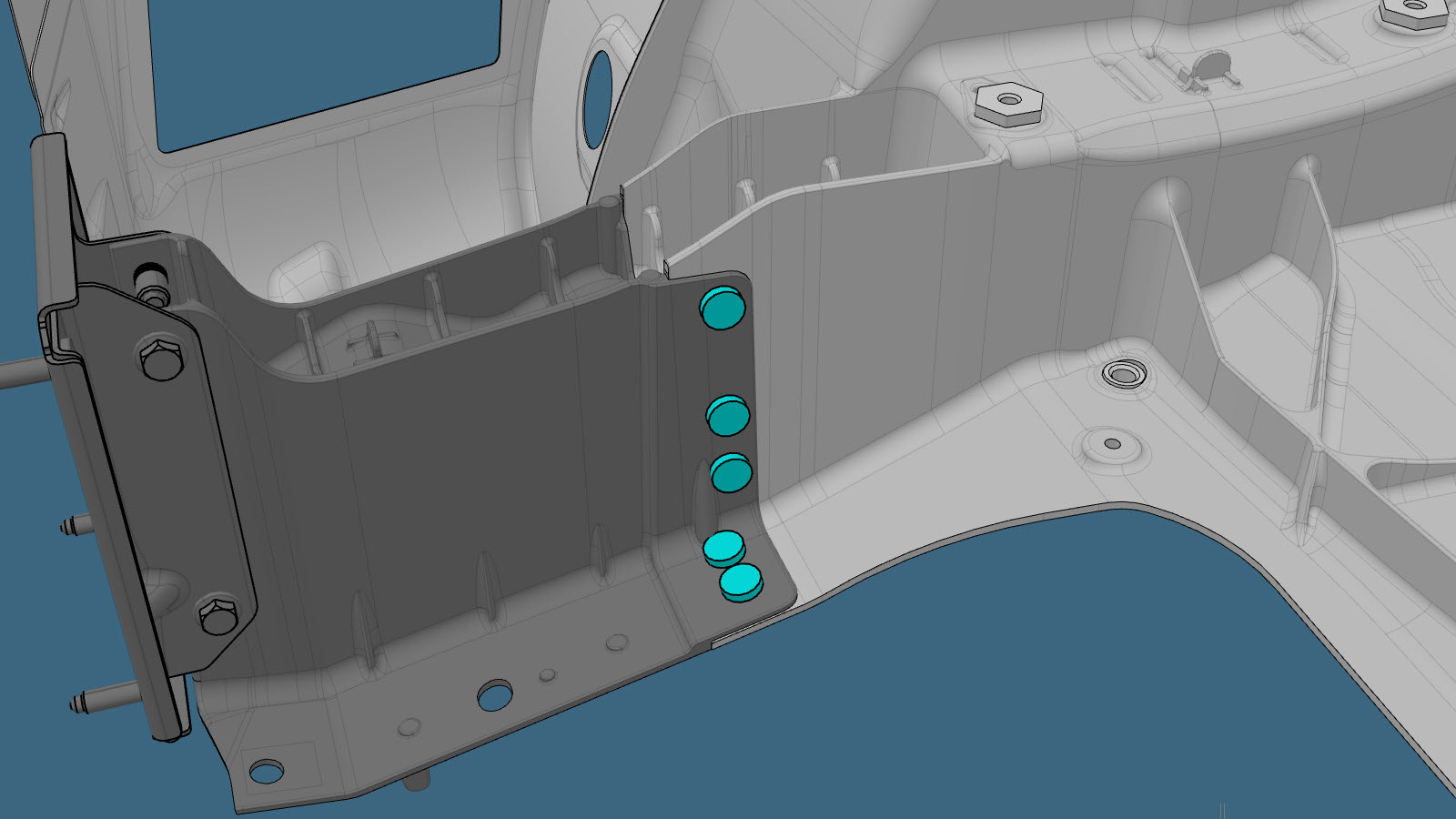

  11. 安装新部件。
  12. 向新组件与后车底铸件之间的接头上涂抹接缝密封剂。
  13. 安装侧翼支架（下部）。
    Informational PurposesAn informational icon, calling your attention
    注

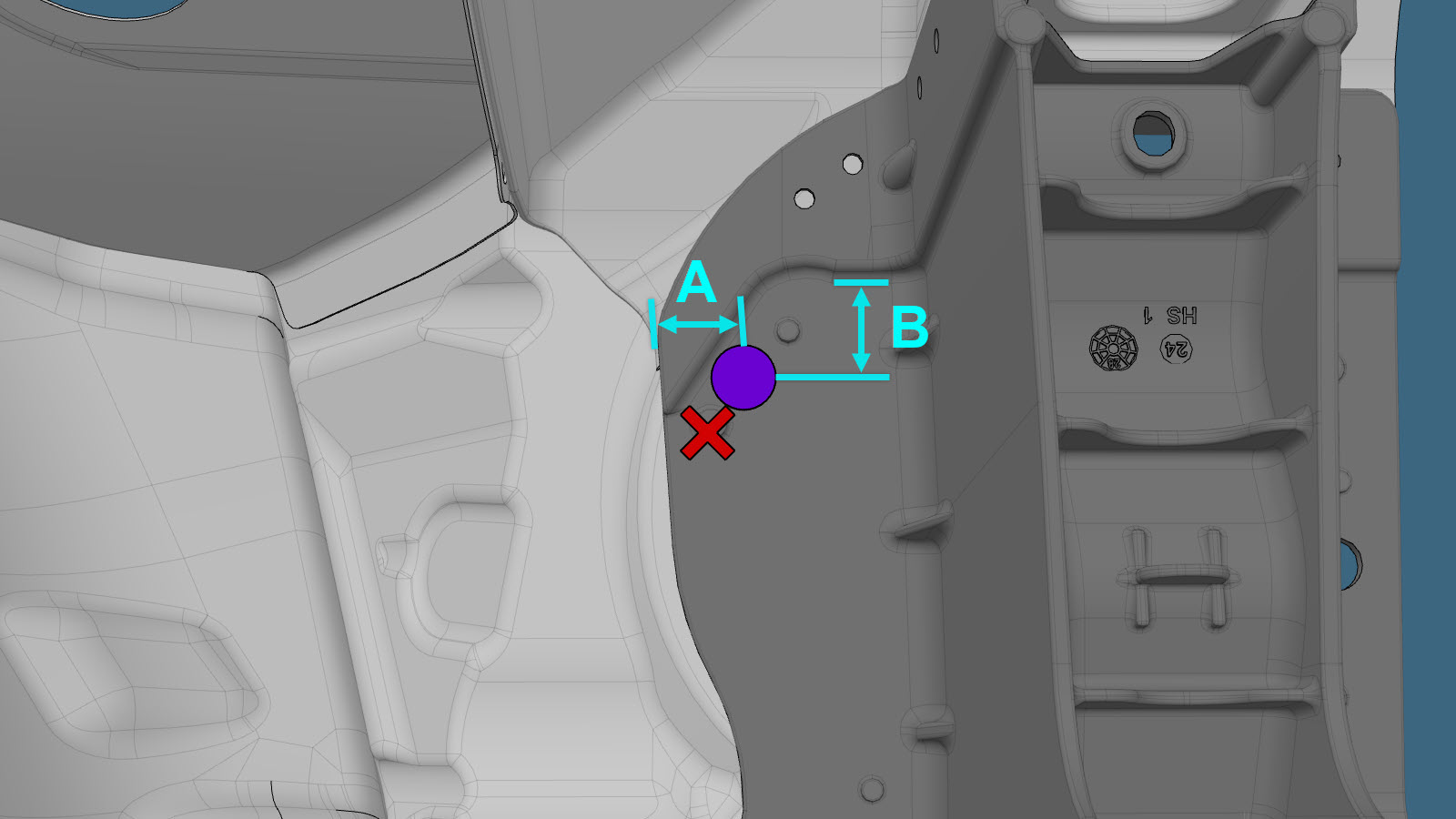

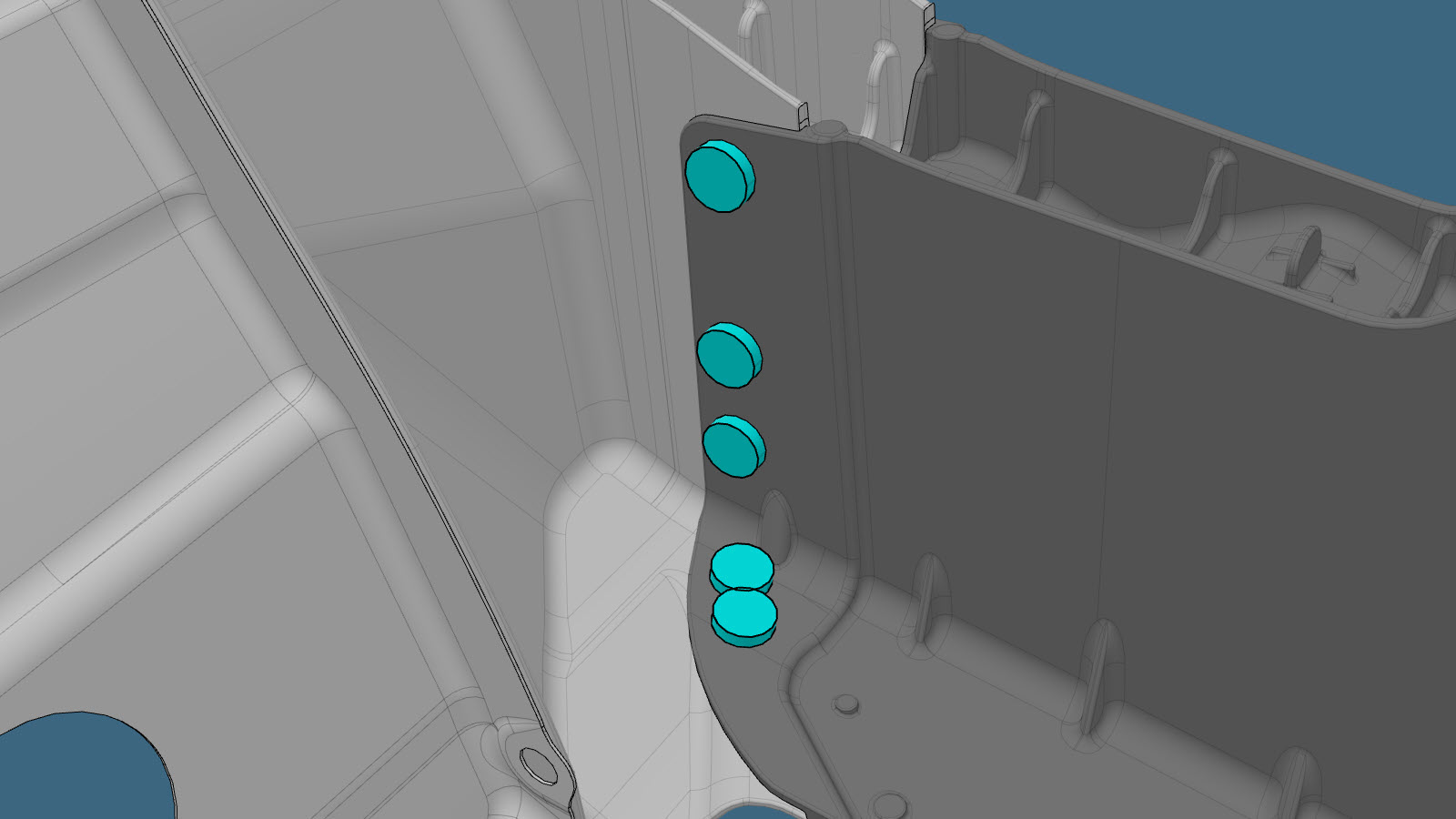

    将指示的紧固件重新安置到侧翼支架（下部）程序的指定位置，以避免与顶出销发生碰撞。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。
  14. 安装后面板侧方总成。

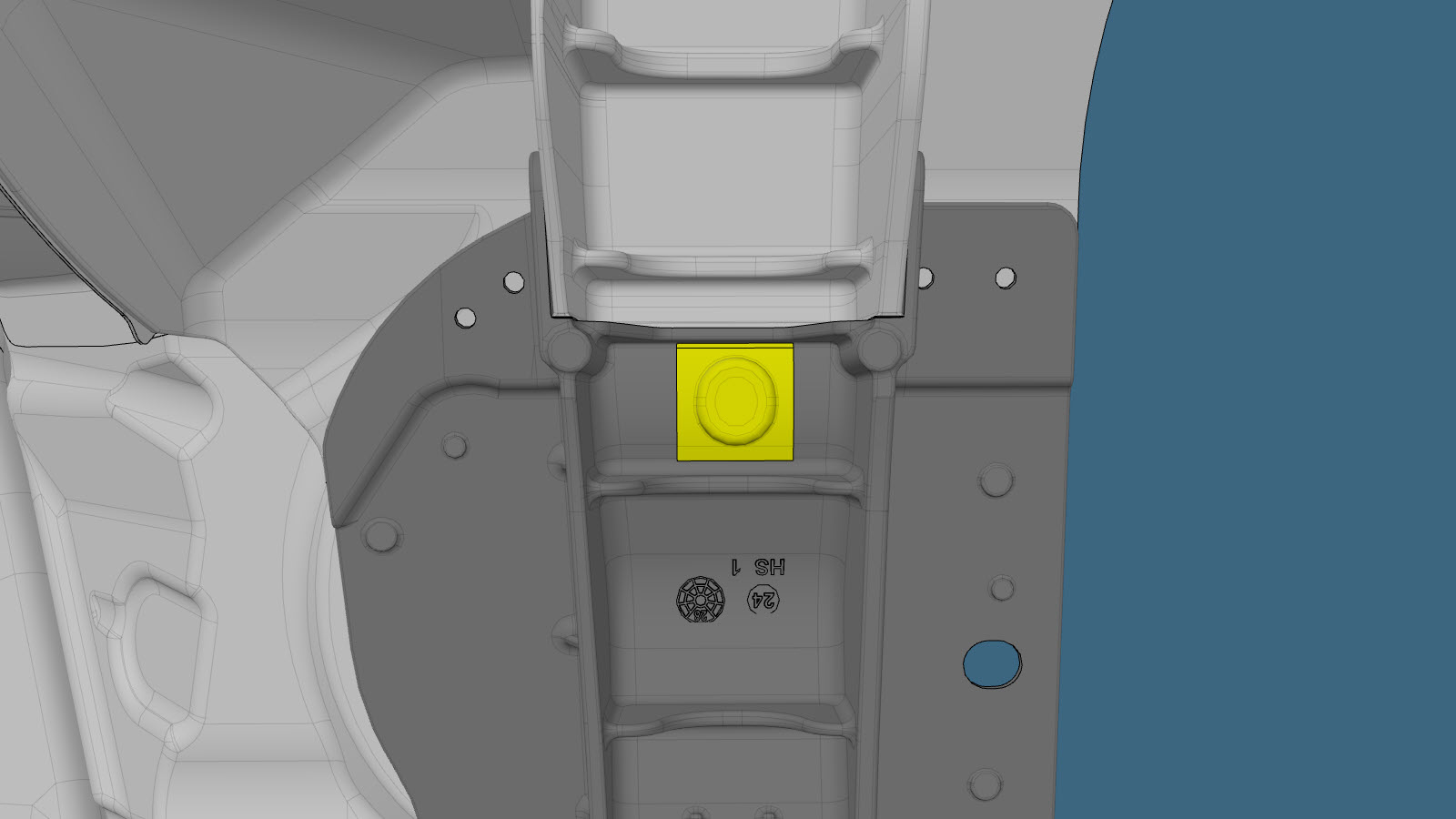

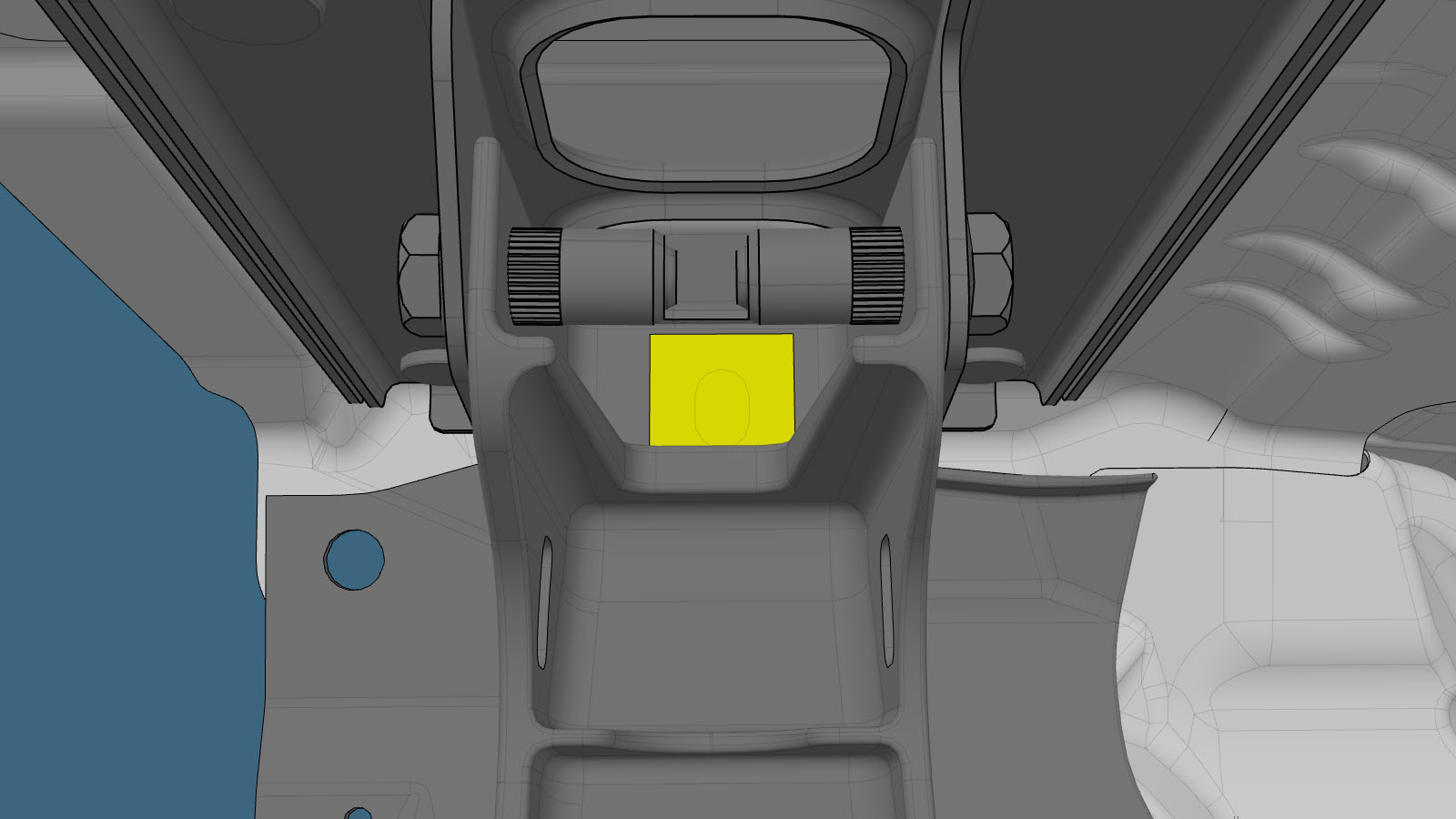

  15. 按指示安装丁基胶箔补片。
  16. 按指示安装丁基胶箔补片。
  17. 执行任何必要的维修后操作。
