减震塔罩

校正代码： 10101013702 10101013802 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注

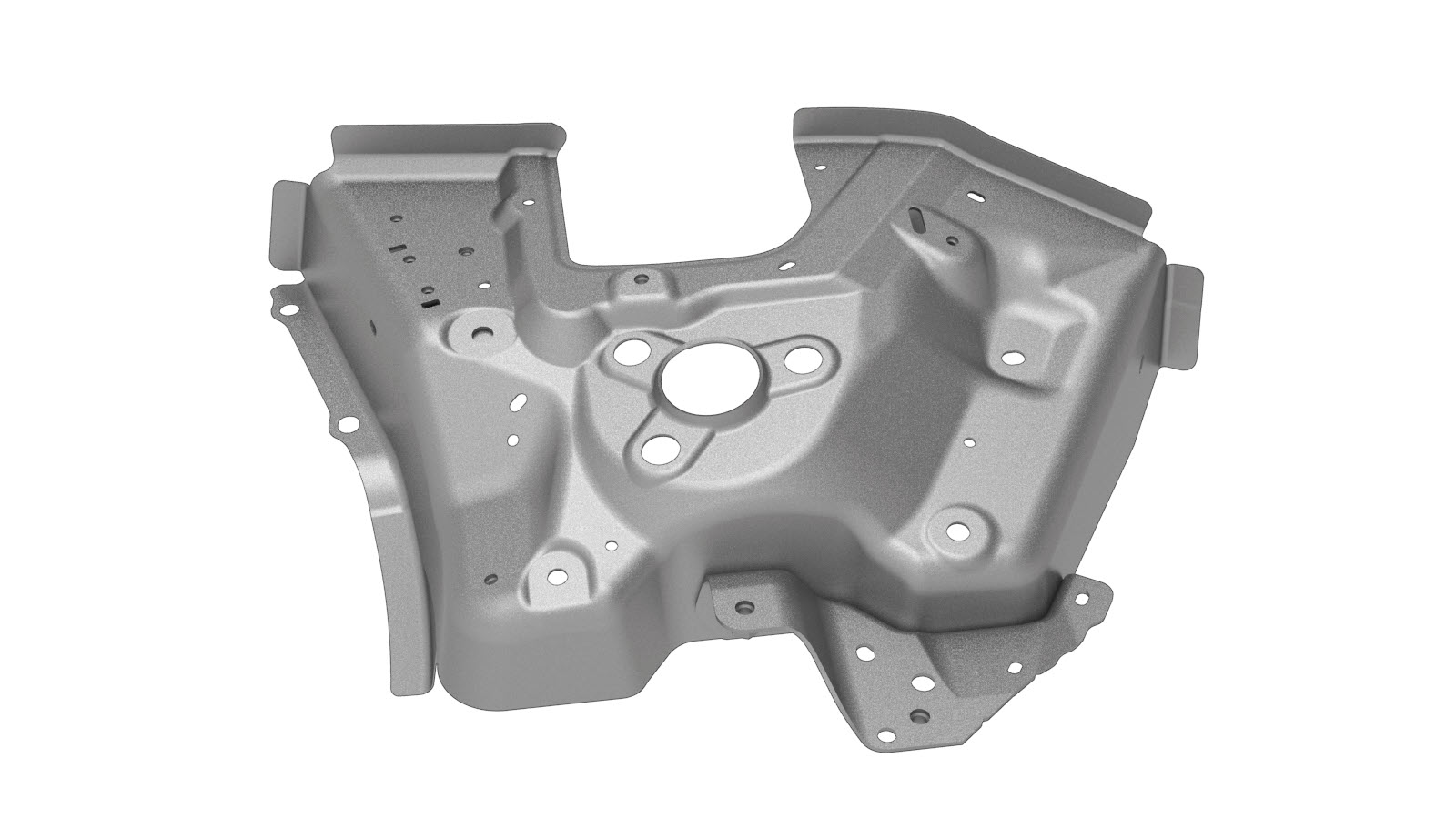

1 ASSEMBLY – SHOCK TOWER CAP（减震塔罩）
12

高强度结构型铆钉，6.5 毫米

25

结构型灯笼铆钉，6.5 mm

3 流型铆钉 S28
1 流型铆钉 S38
4

螺栓 BLT,M8x16,M6 HF,[10.9],ZnAl,HD,OD14.9

 Tesla 零件号 1011818-00-A。
4 螺母 ，M8X1.0 Tesla 零件号 1006628-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆下前排座位外侧。

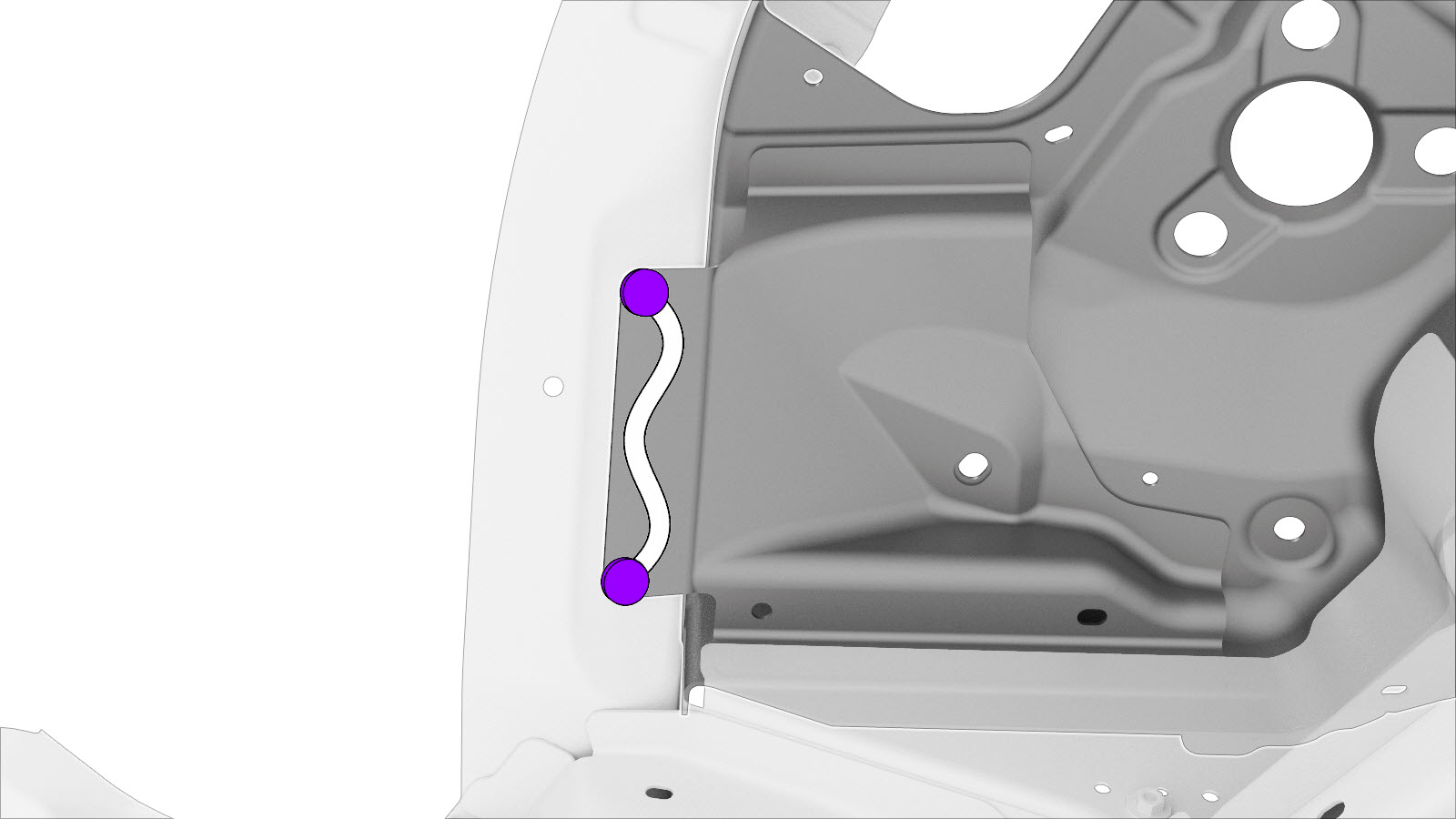

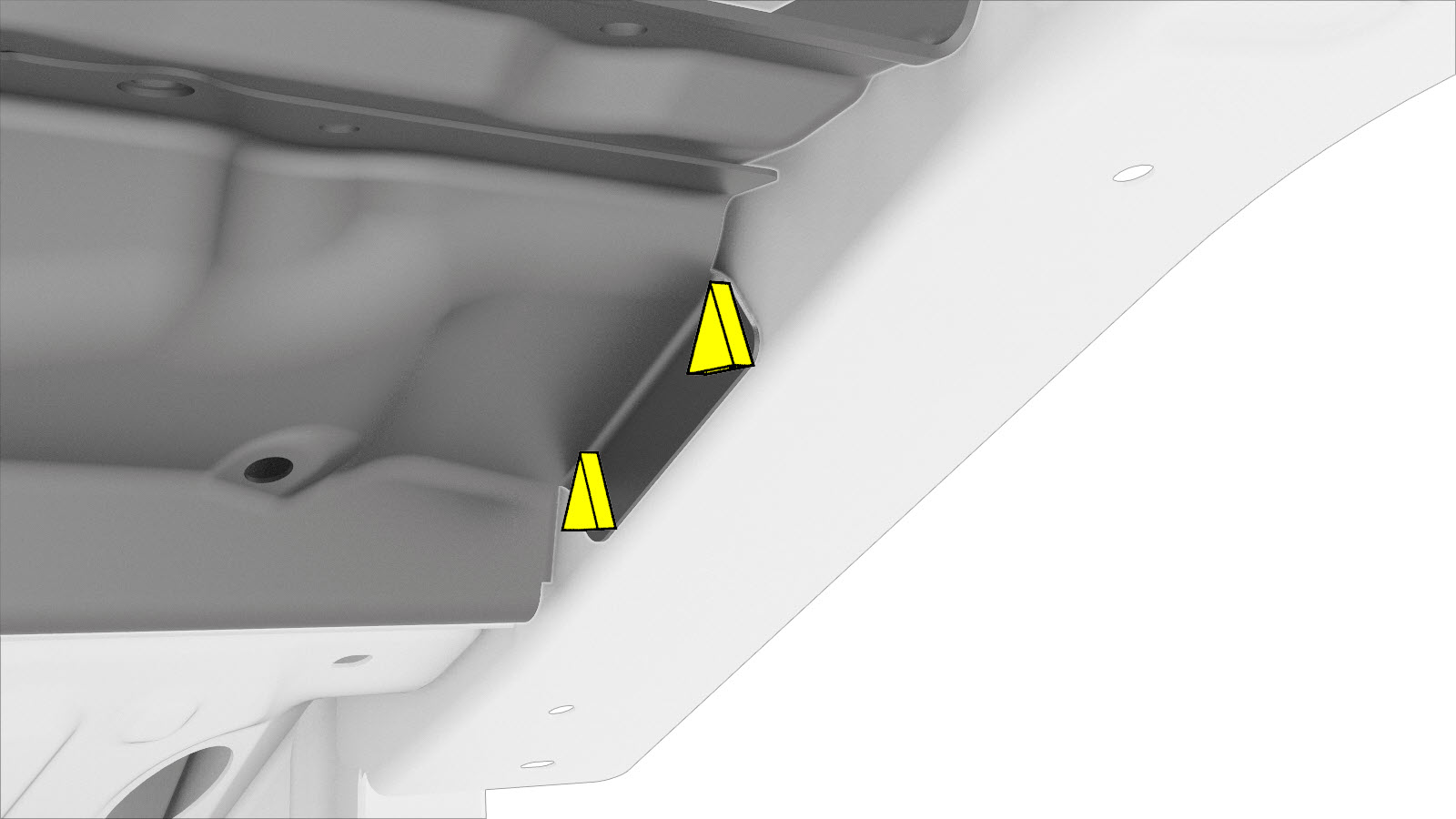

  2. 拆卸原装部件。
    • 或 原厂点焊焊缝

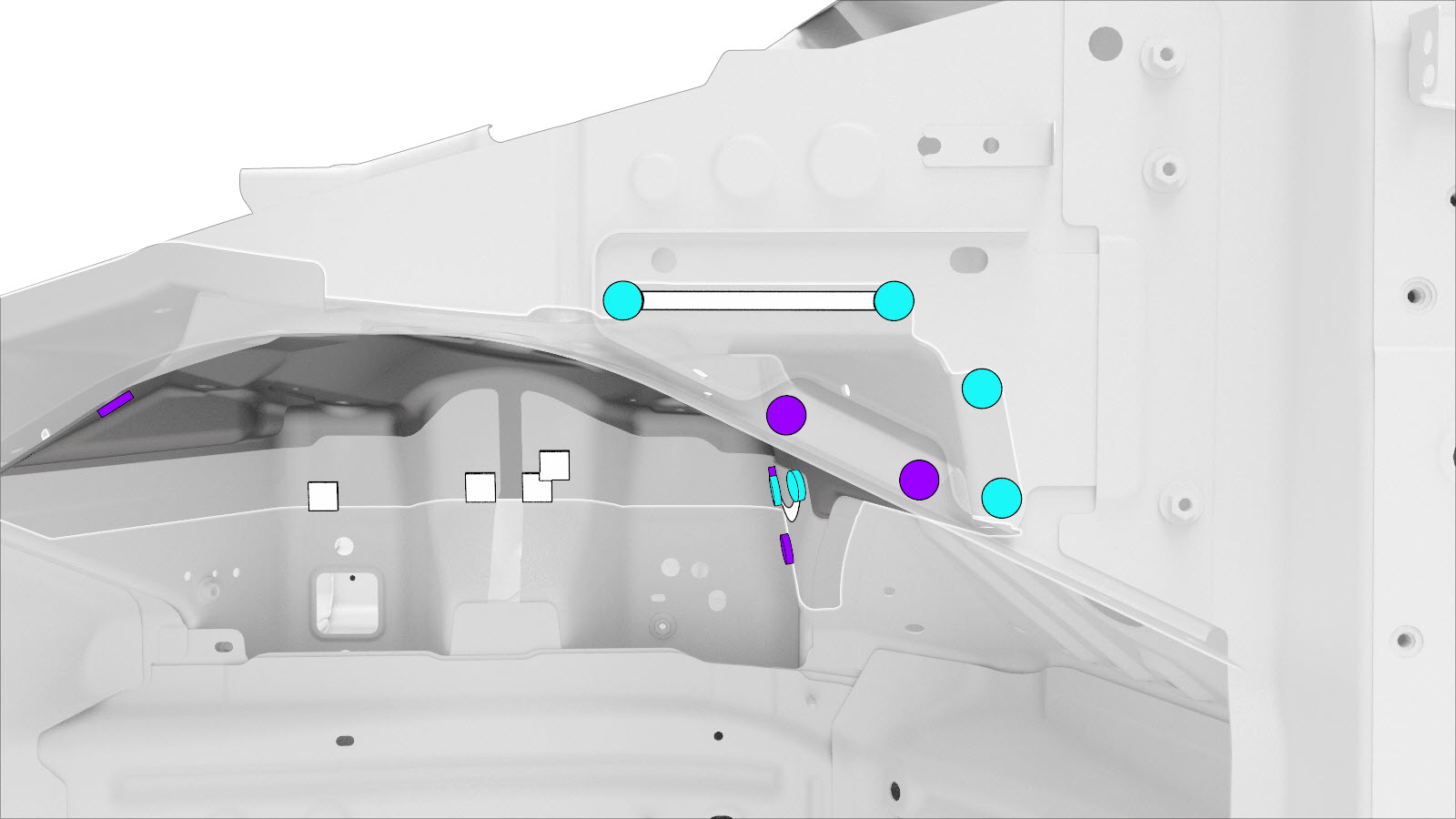

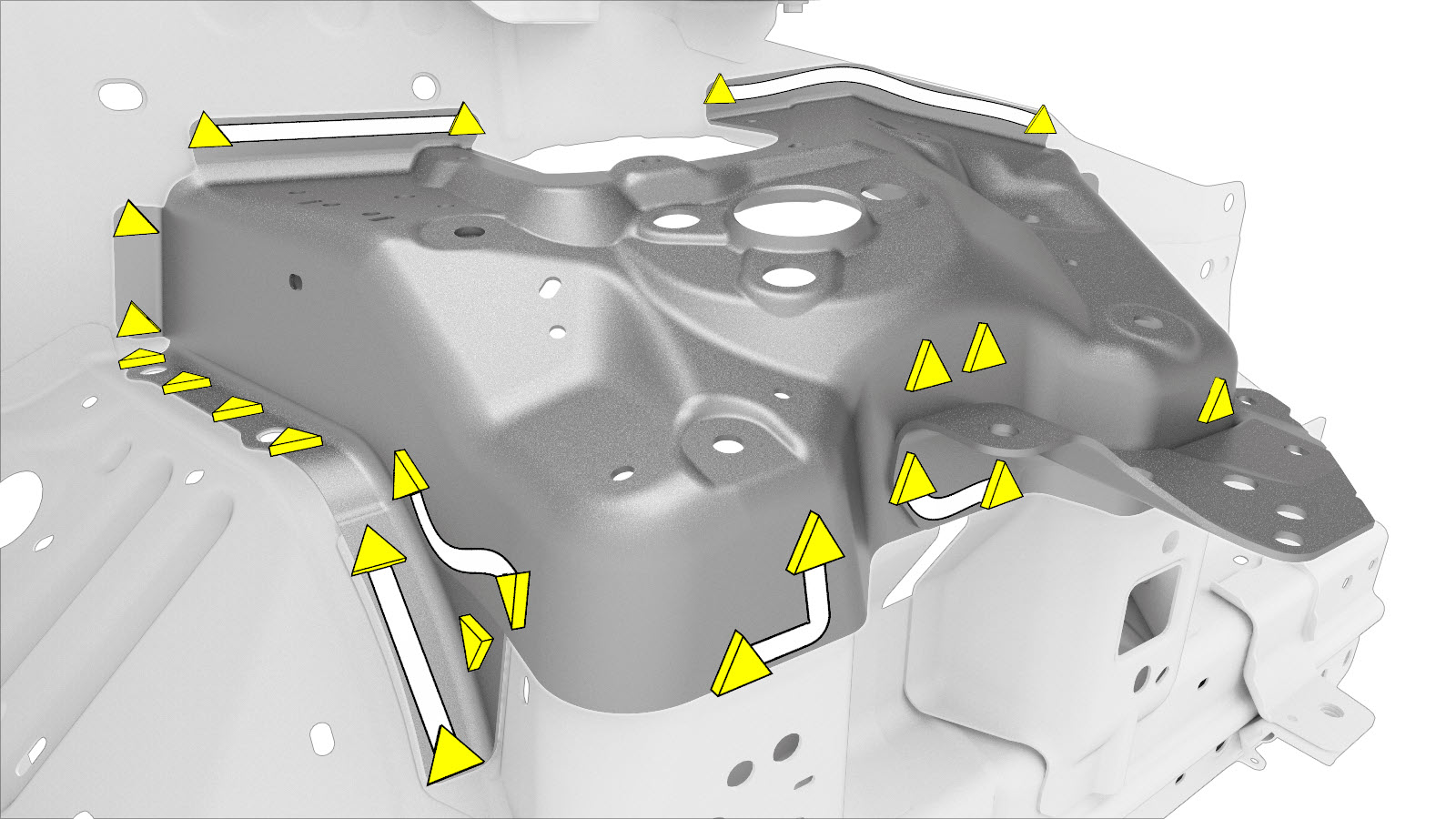

  3. 拆卸原装部件。
    • 或 原厂点焊焊缝

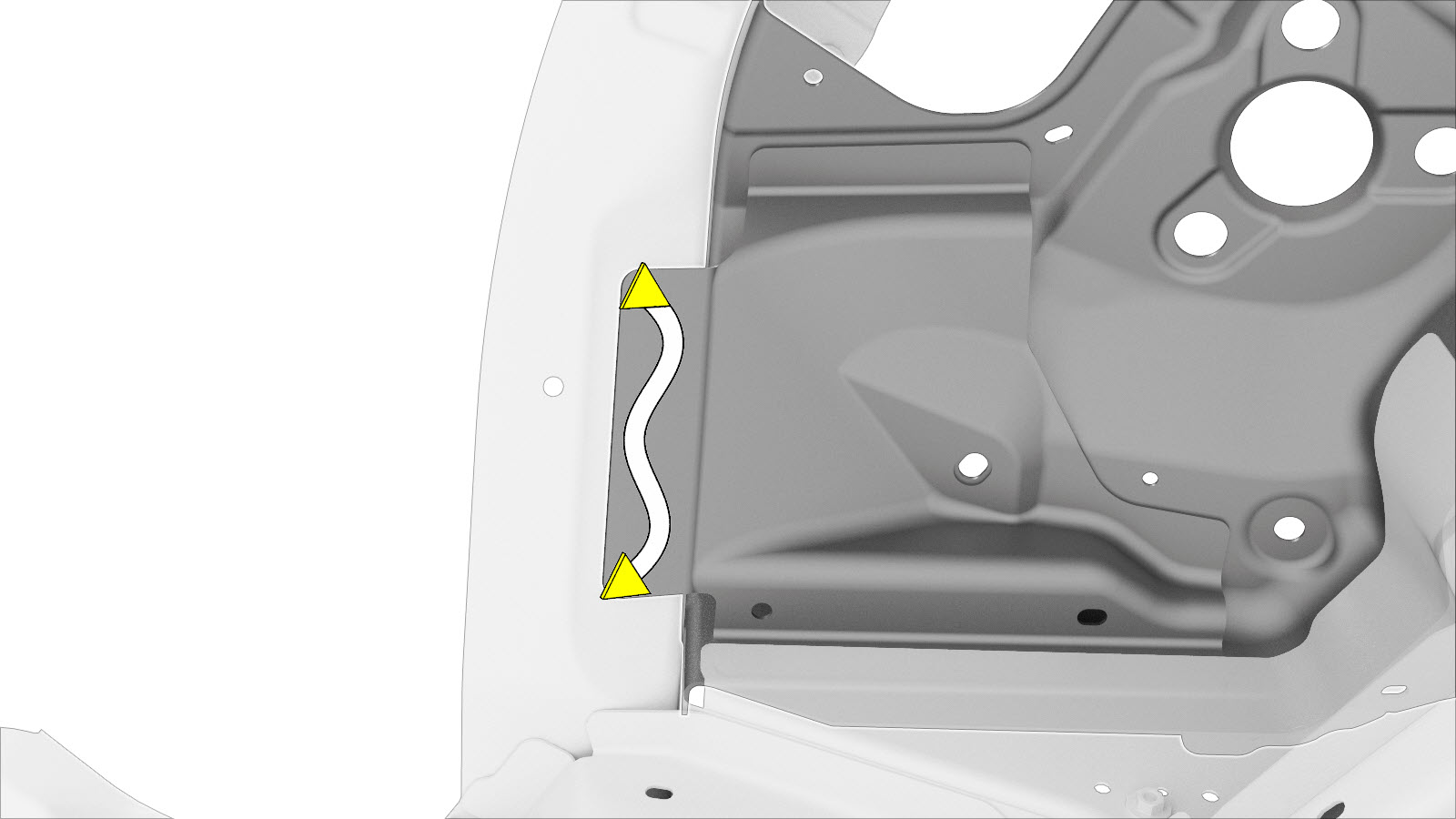

  4. 拆卸原装部件。
    • 或 原厂点焊焊缝

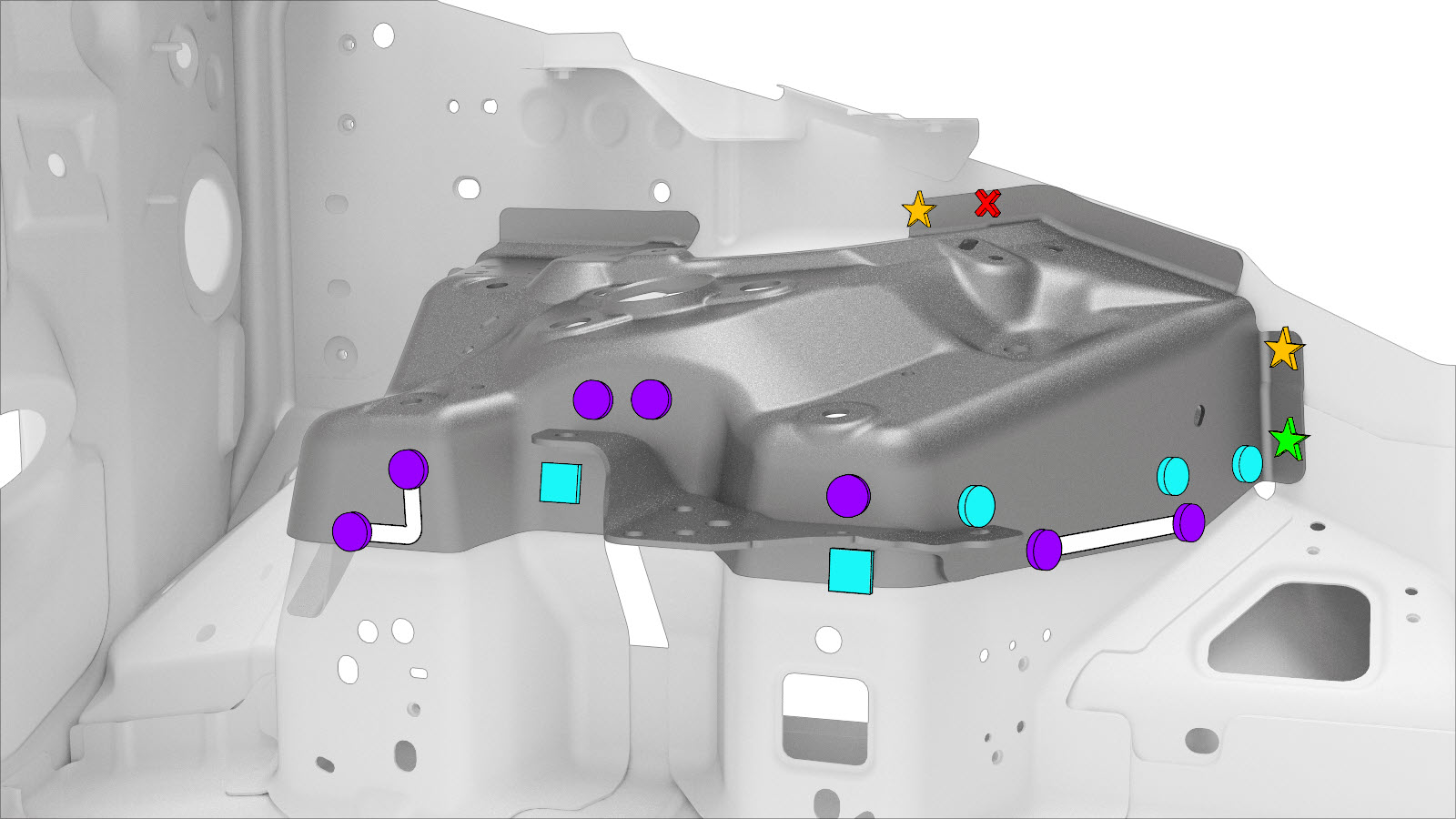

  5. 拆卸原装部件。
    • 或 原厂点焊焊缝

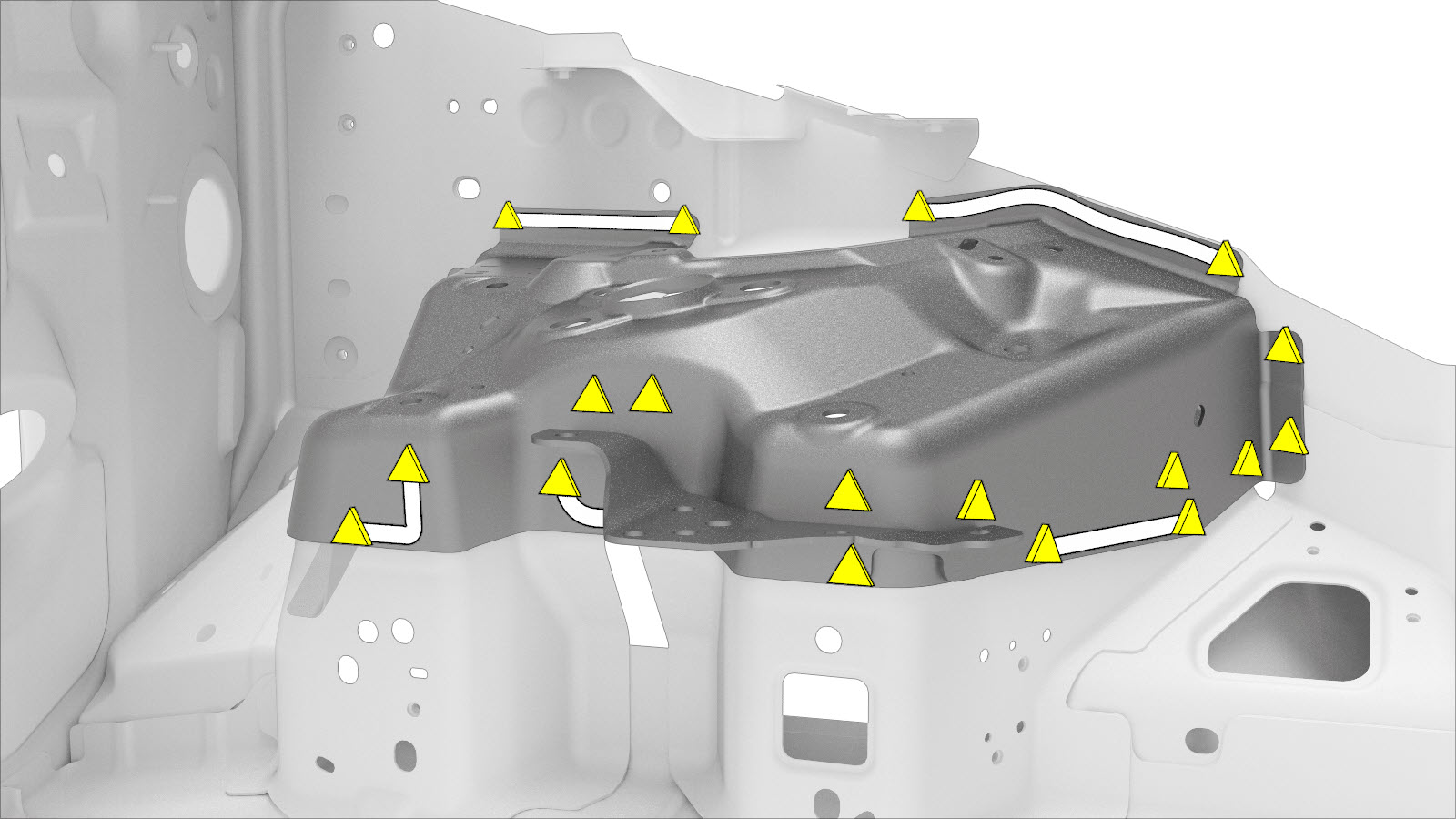

  6. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。

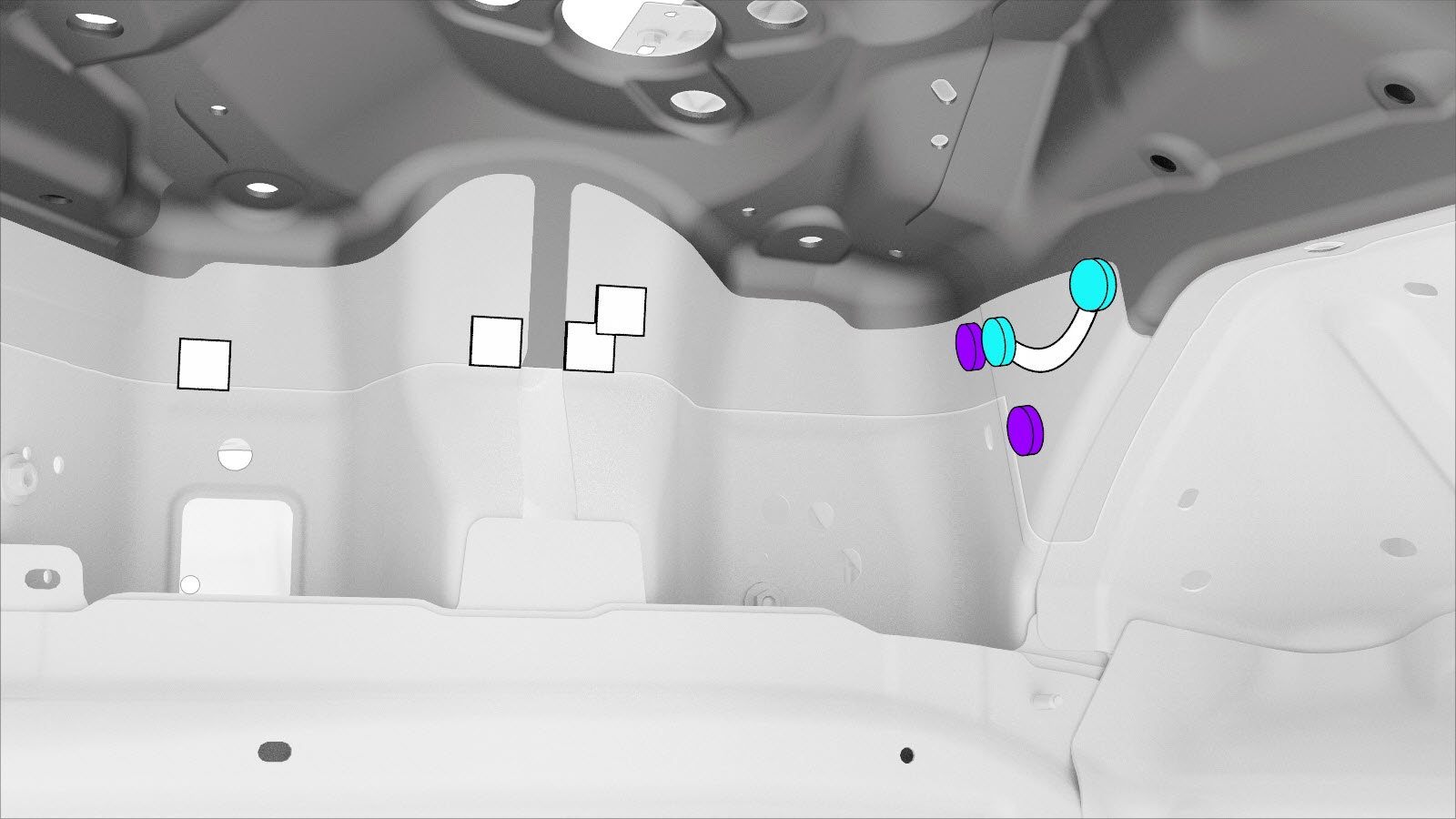

  7. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。

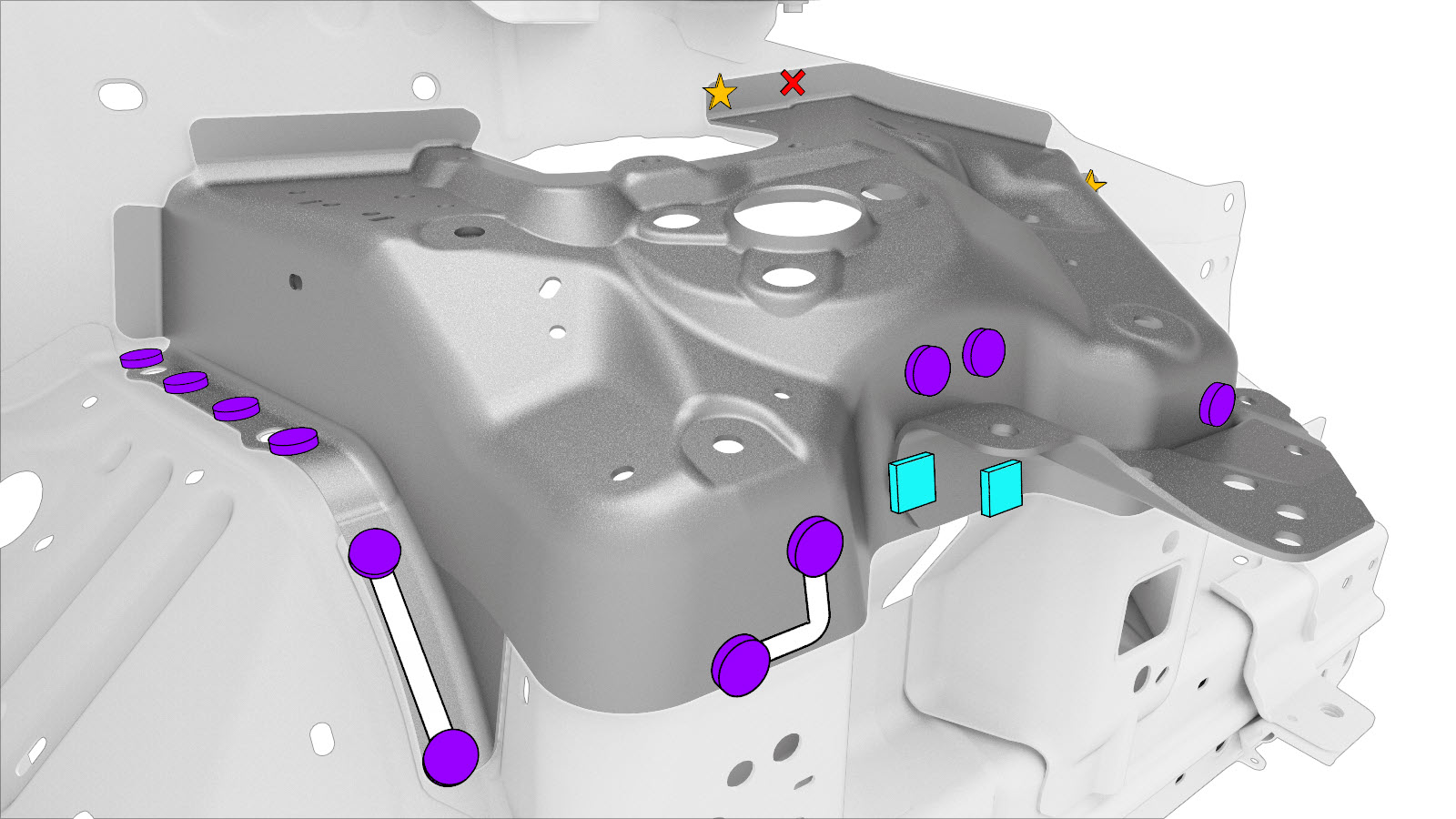

  8. 准备安装。

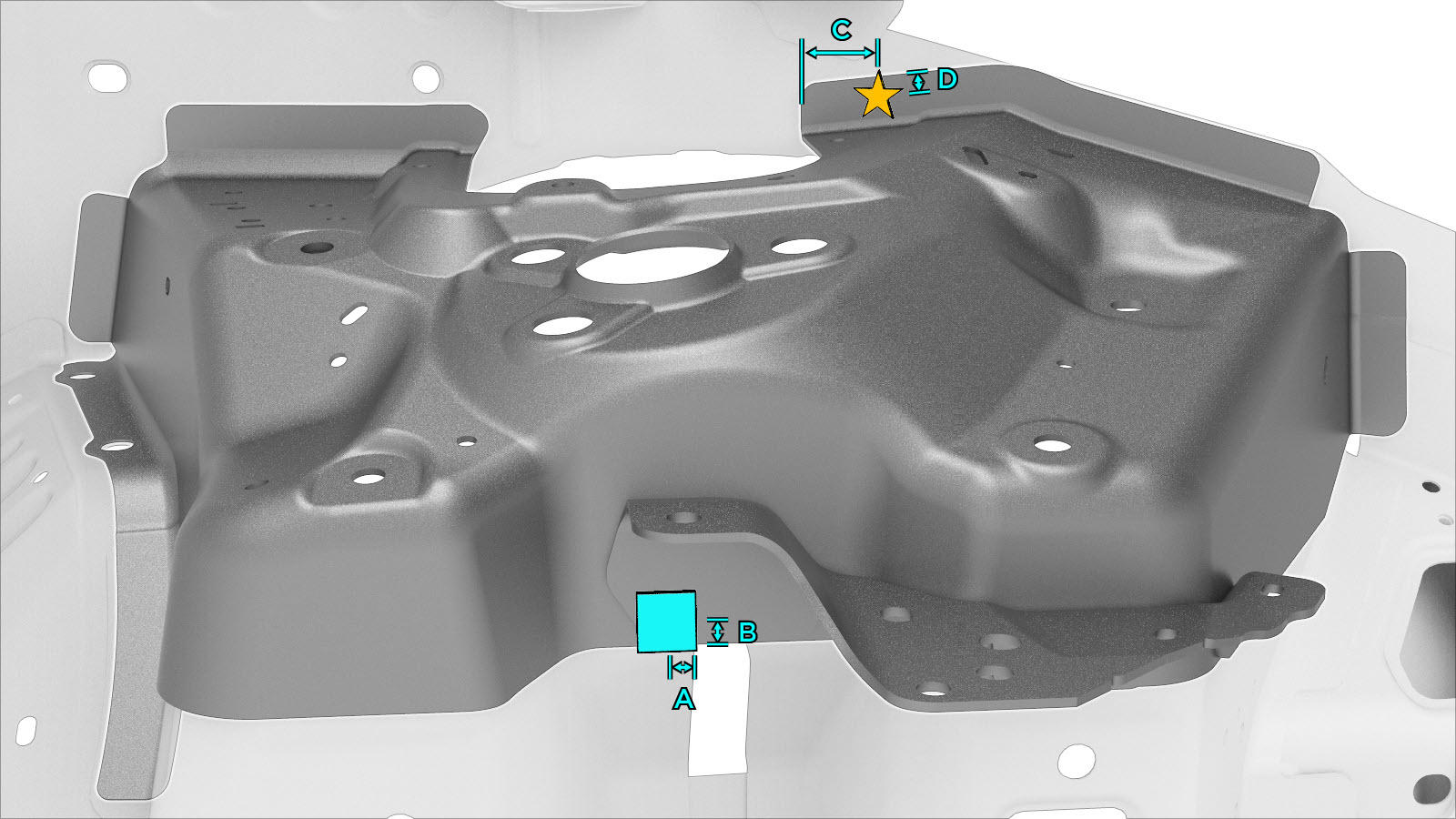

  9. 准备安装。
  10. 准备安装。
  11. 准备安装。
  12. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  13. 安装新部件。
    将这些螺栓拧紧至 22 Nm。
  14. 安装前排座位外侧。
  15. 执行任何必要的维修后操作。
