纵向上部件

校正代码: 10101004002 10101004102 注意:除非本程序中有明确规定,否则上述校正代码涵盖执行本程序(包括关联碰撞维修程序)所需的所有碰撞维修工作。除非明确要求,否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

维修程序

  1. 拆下扭矩盒后上部
  2. 拆下围护侧板外件

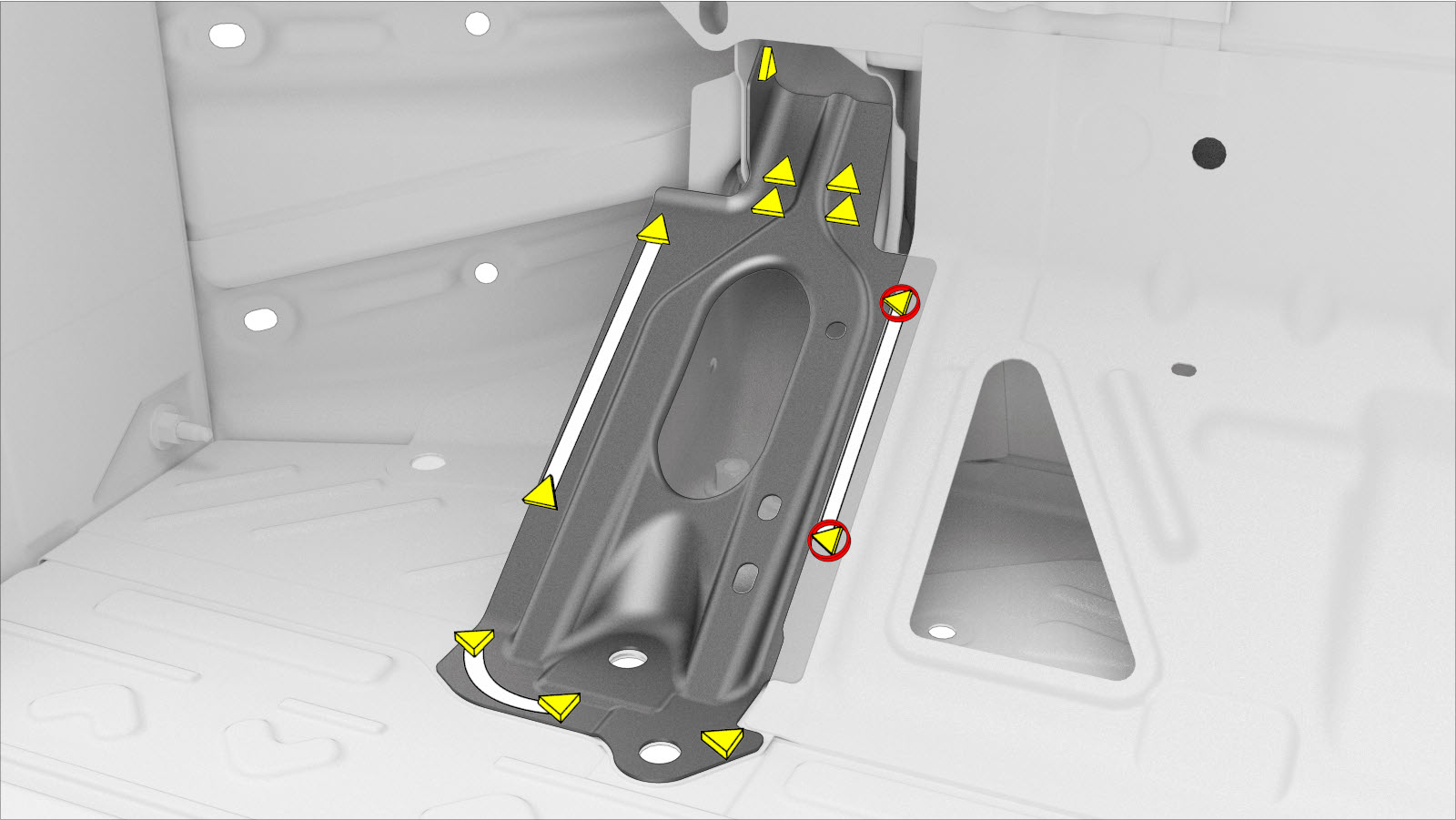

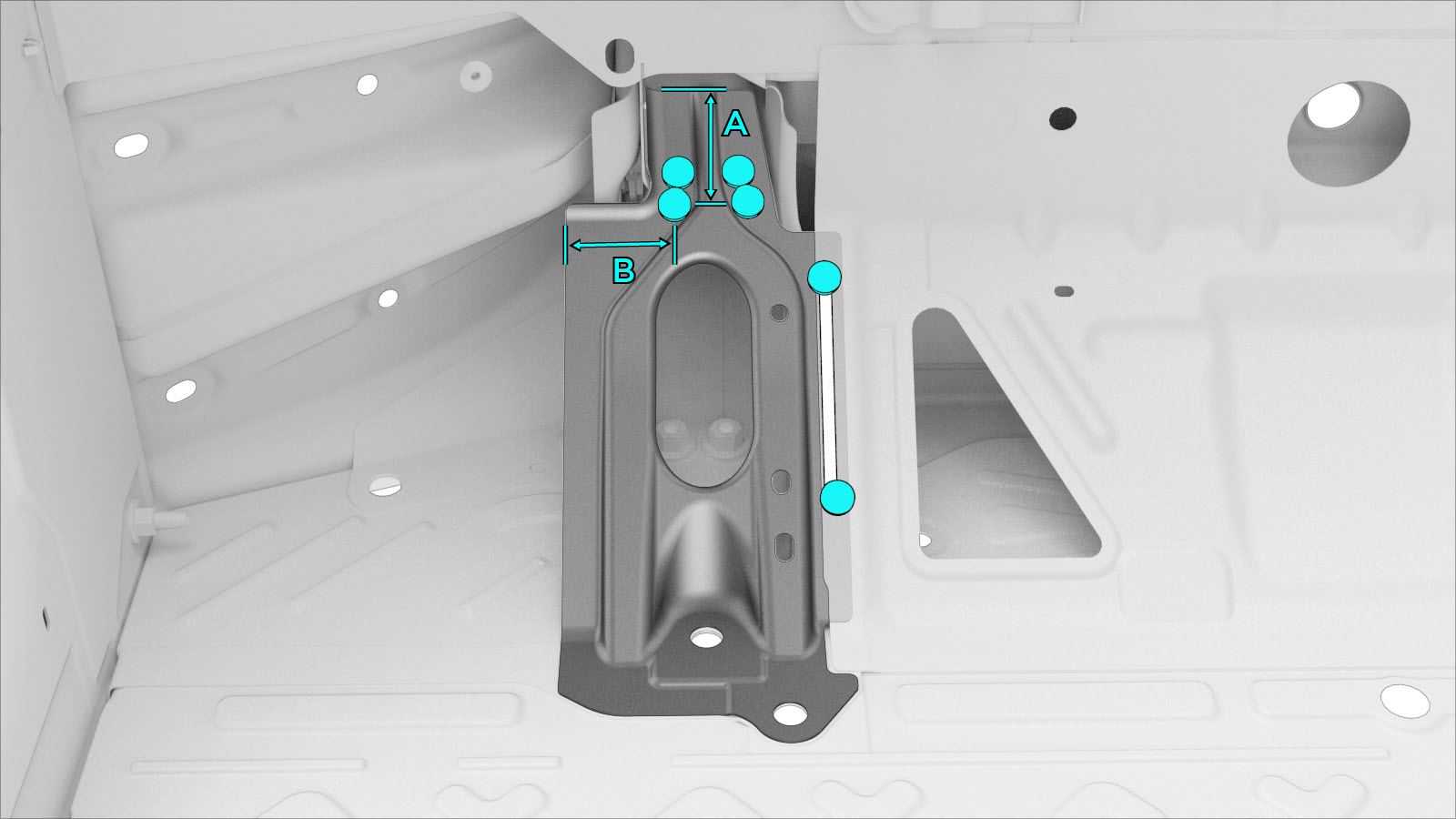

  3. 拆卸原装部件
    • 原厂点焊焊缝
    • 钻透原厂点焊焊缝

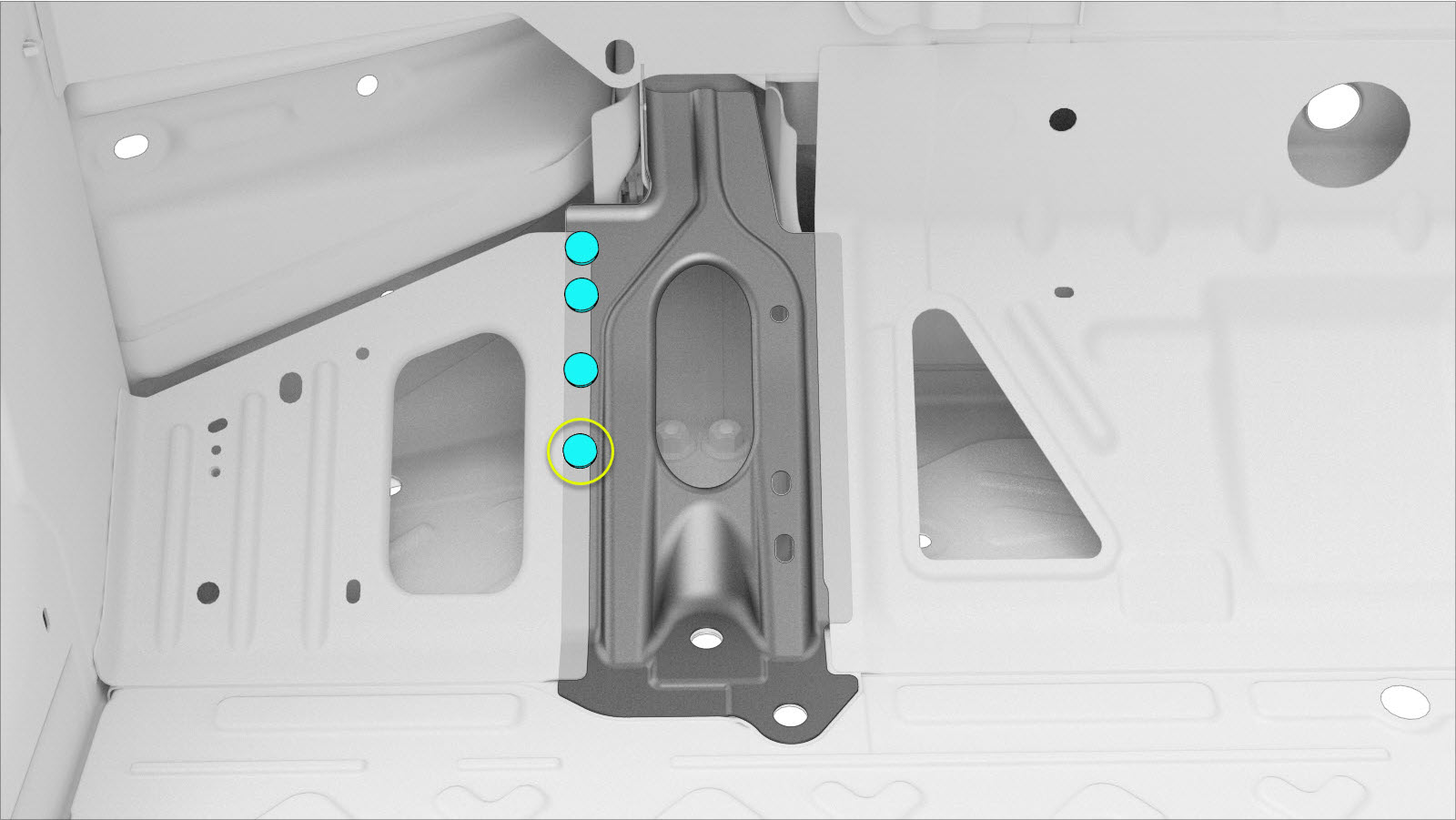

    Informational PurposesAn informational icon, calling your attention

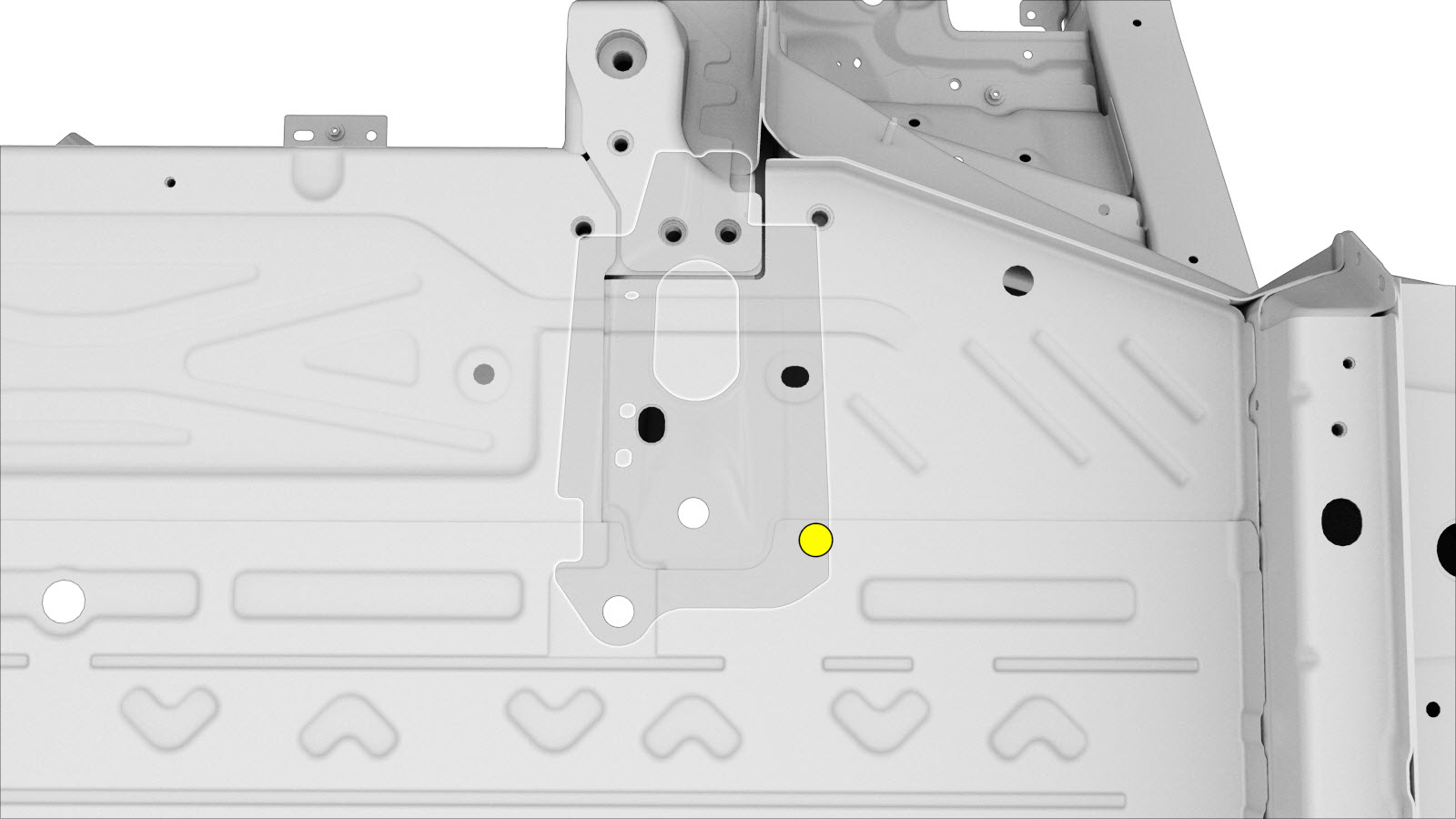

    透过完整前围板上的检修孔定位纵向上部件背面的钻透点焊焊缝,然后将其钻透。
    Informational PurposesAn informational icon, calling your attention
    钻除点焊焊缝时,请确保使用的钻头能钻出一个大小合适的孔,以便用紧固件代替点焊焊缝。

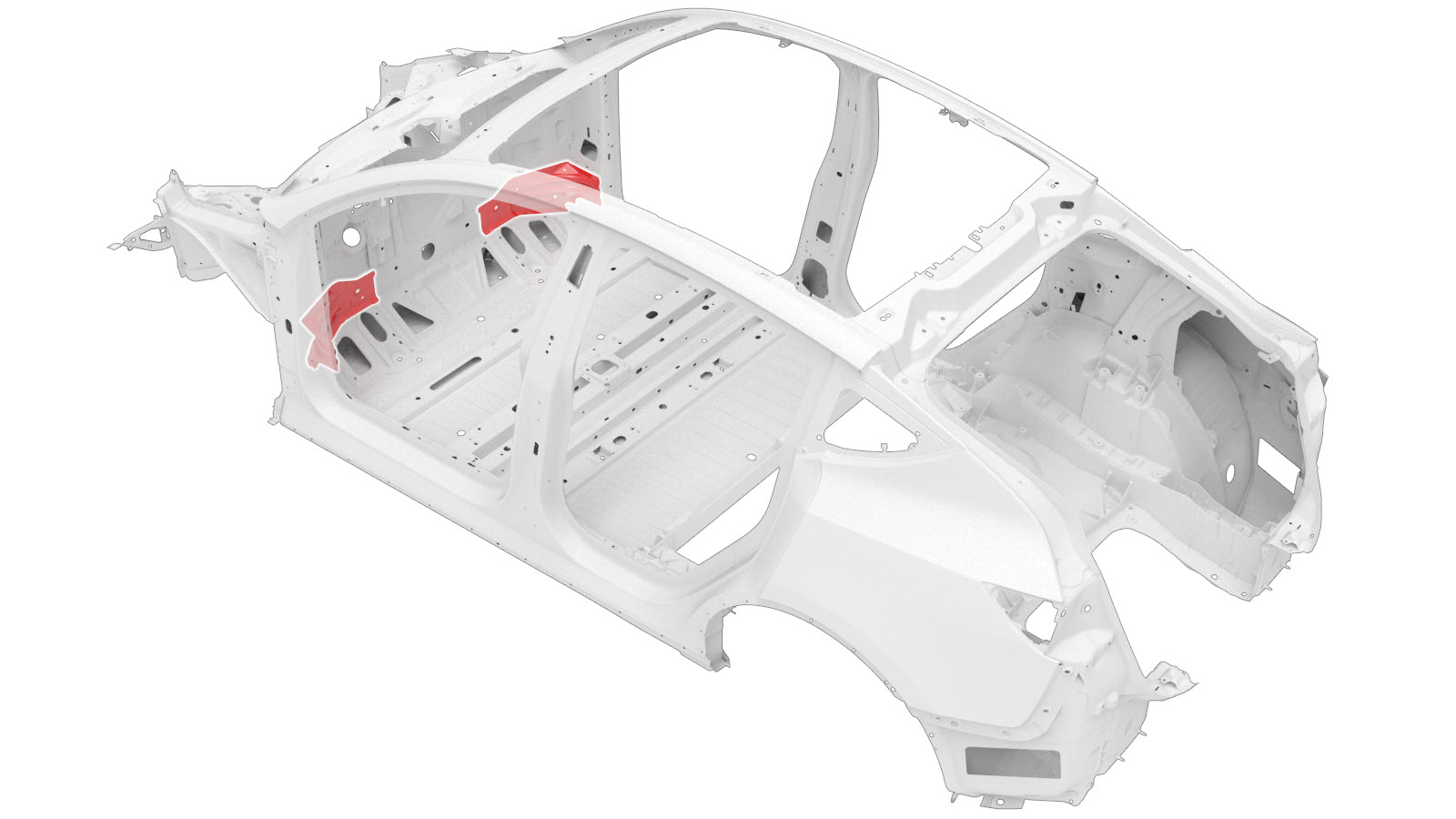

  4. 准备安装

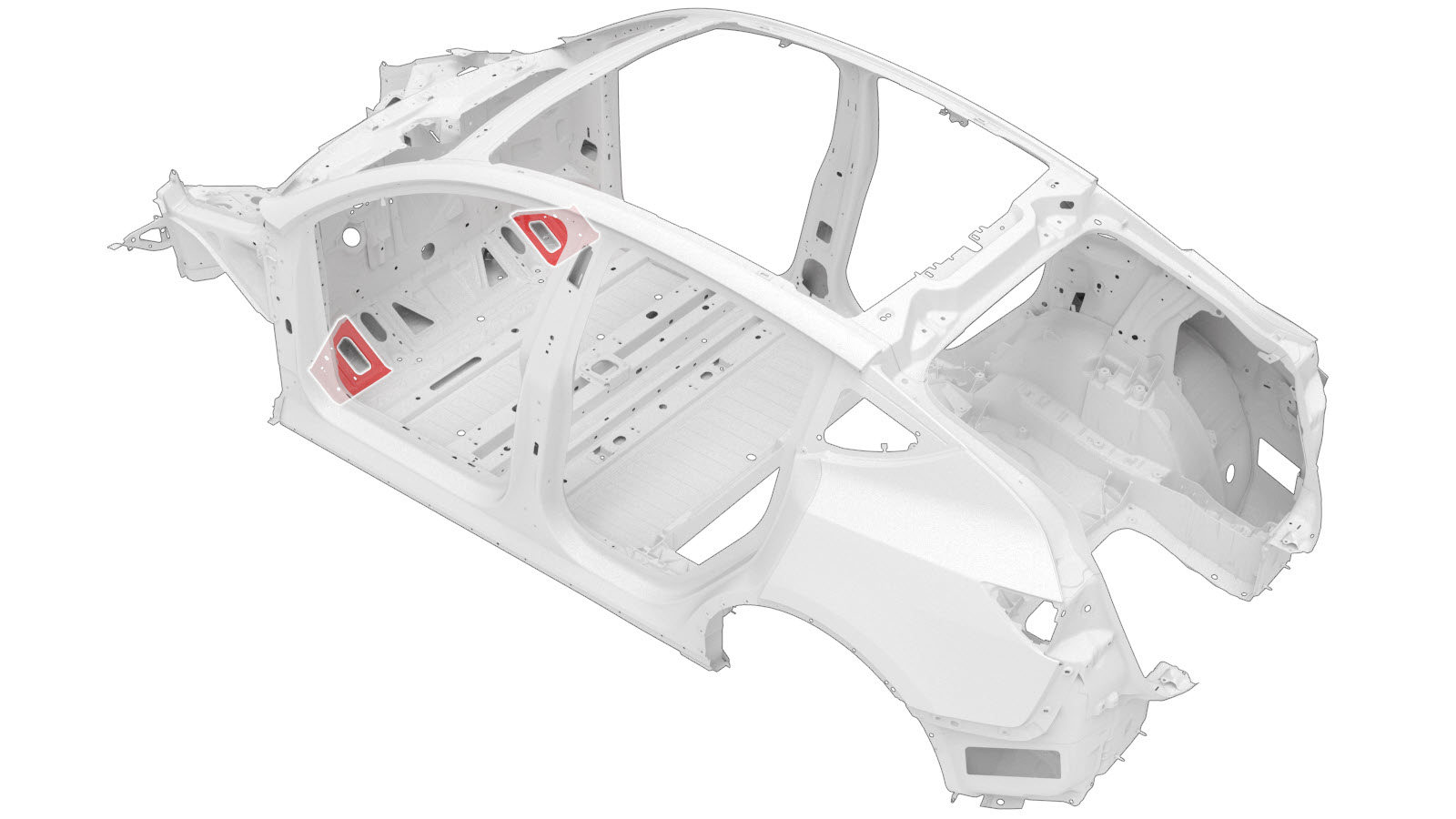

  5. 准备安装
  6. 准备安装

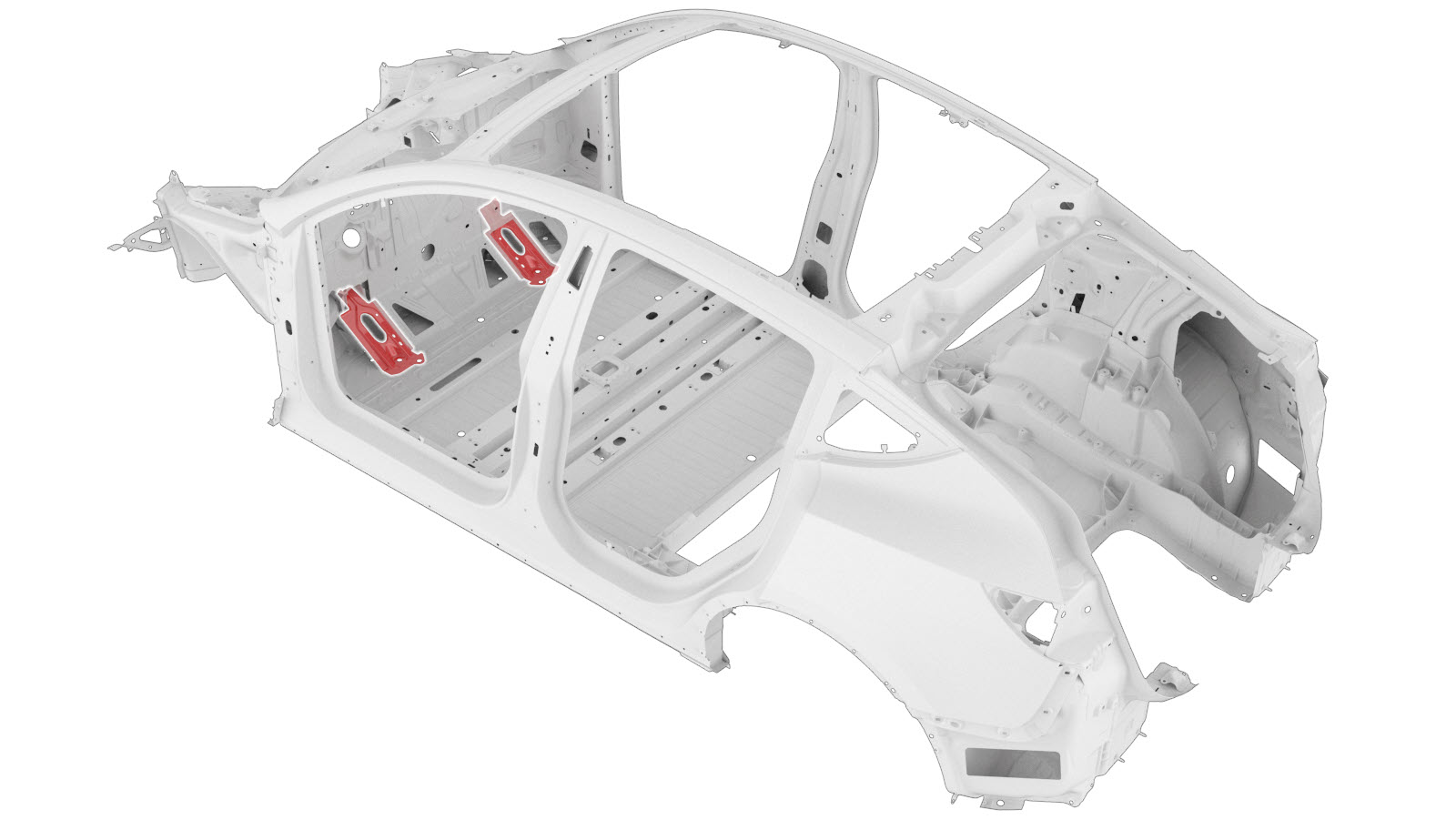

  7. 在车辆接合面以及新部件上涂抹结构型粘合剂
  8. 安装新部件
  9. 安装围护侧板外件

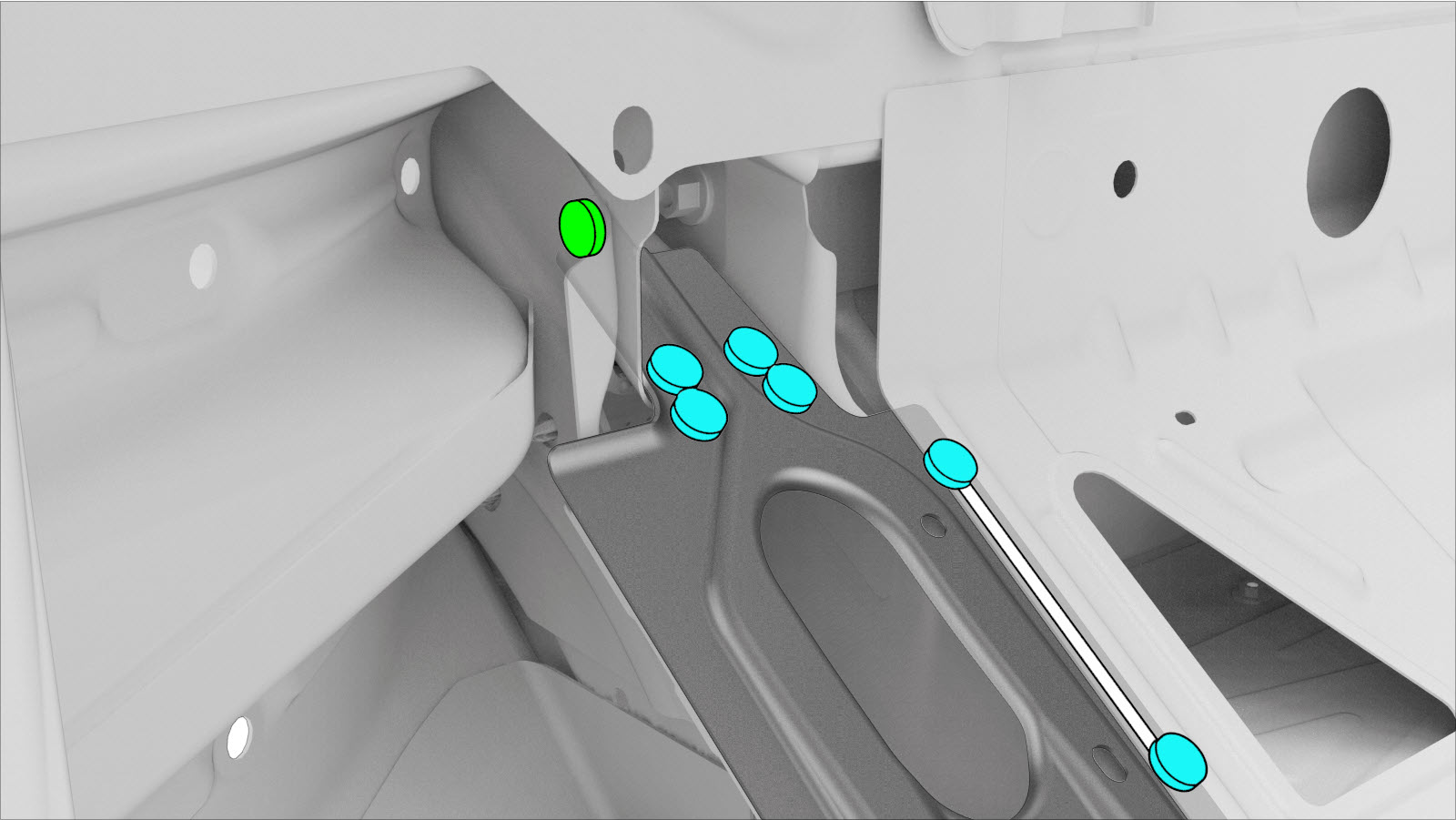

  10. 按指示安装紧固件。
    Informational PurposesAn informational icon, calling your attention
    拆卸时,若黄色圈出的位置没有紧固件,则不要在此位置安装紧固件。

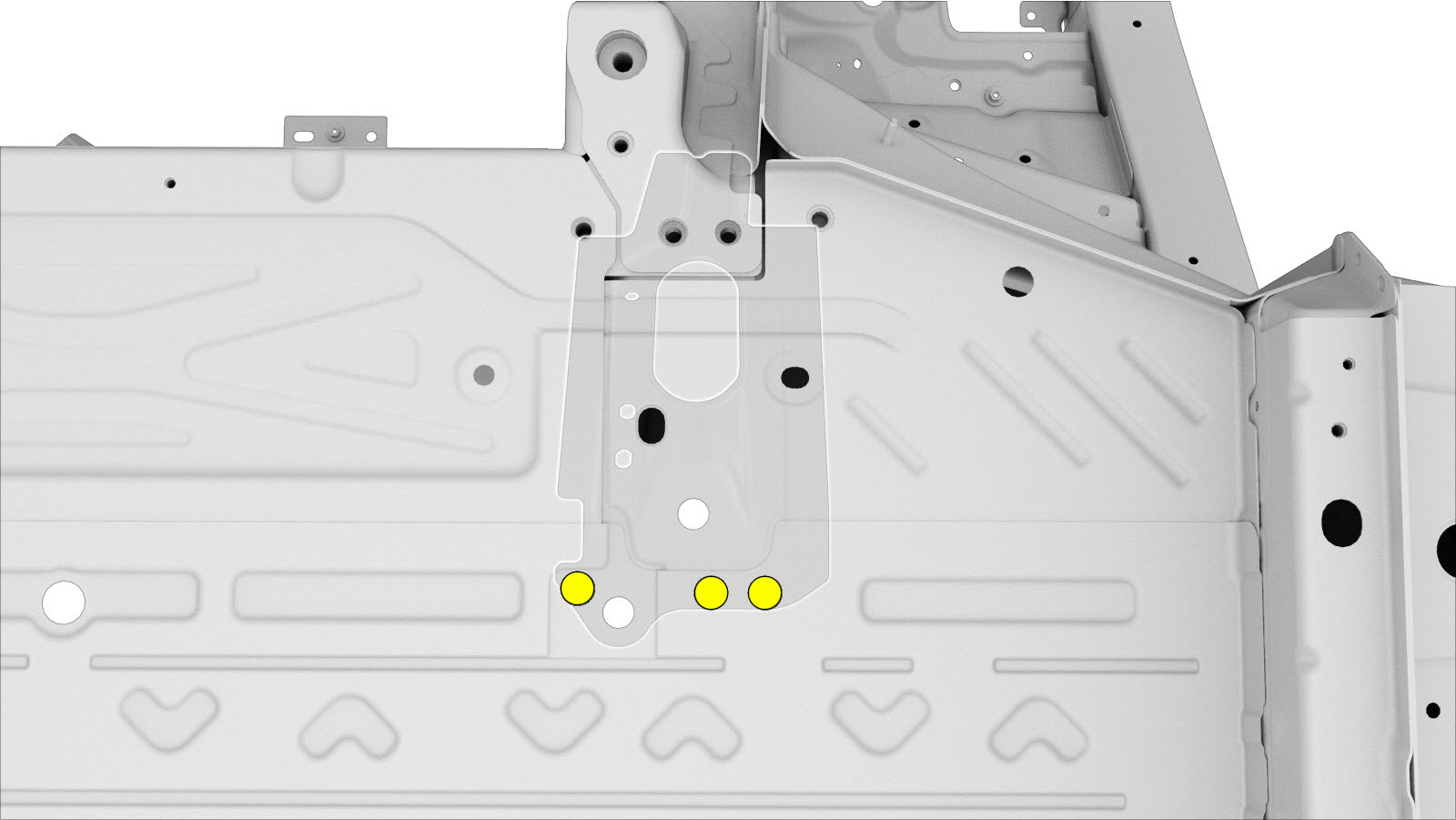

  11. 按指示安装紧固件。
  12. 安装扭矩盒后上部
  13. 执行任何必要的维修后操作
