车架前纵梁内件加固板（整体）
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|
| 1 | ASSEMBLY - FRONT RAIL INNER REINF（车架前纵梁内件加固板） |
|
| 7 |
高强度结构型铆钉，6.5 毫米
|
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-
拆卸车架前纵梁外件（完整）。
-
拆卸原装部件。
-
或
原厂点焊焊缝
-
-

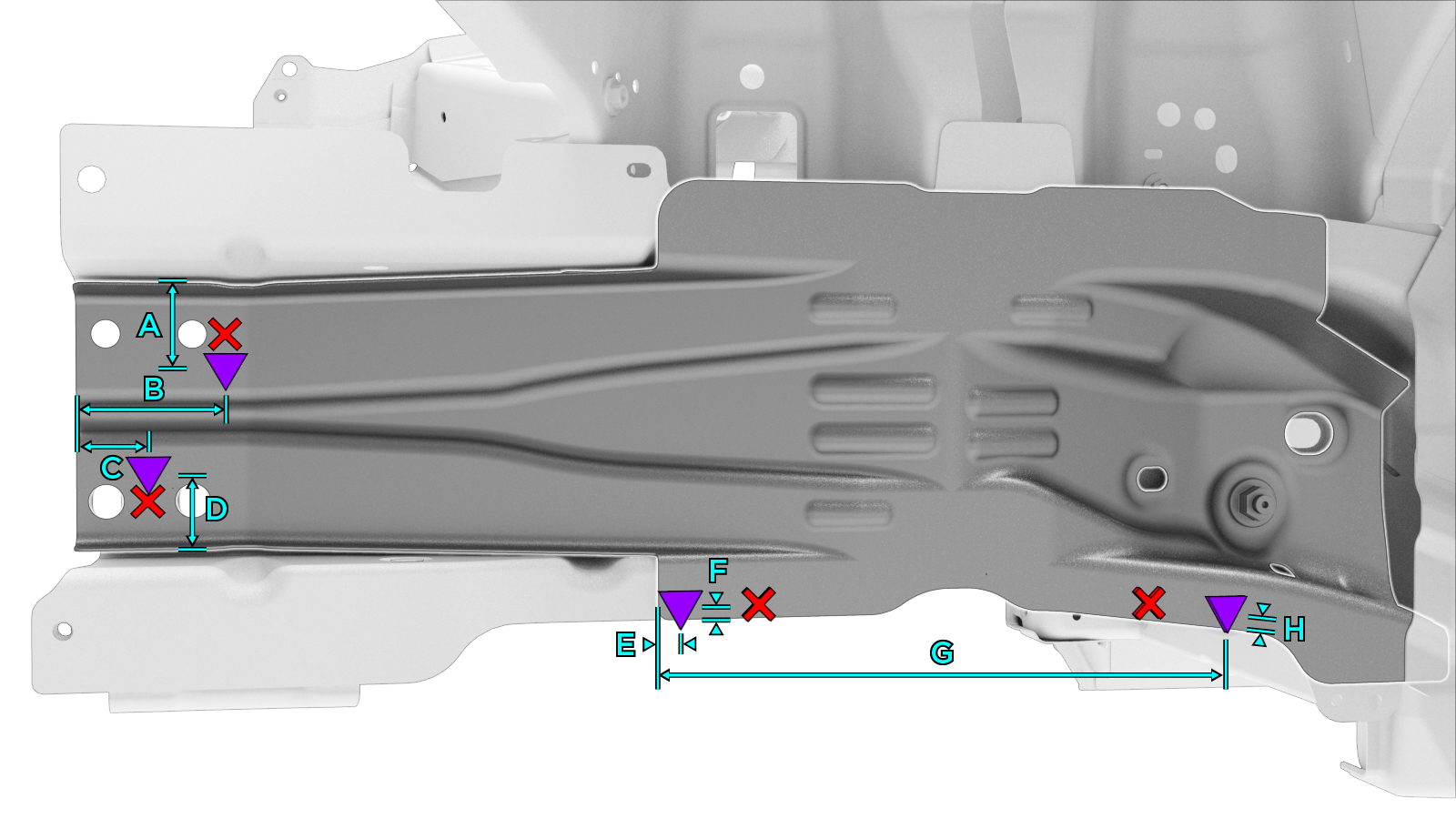

准备安装。
注红色 X 表示此处工厂安装的紧固件未进行更换。-
或
安装点焊焊缝
A = 38 毫米
B = 69 毫米
C = 33 毫米
D = 36 毫米
E = 10 毫米
F = 8 毫米
G = 288 毫米
H = 11 毫米
-

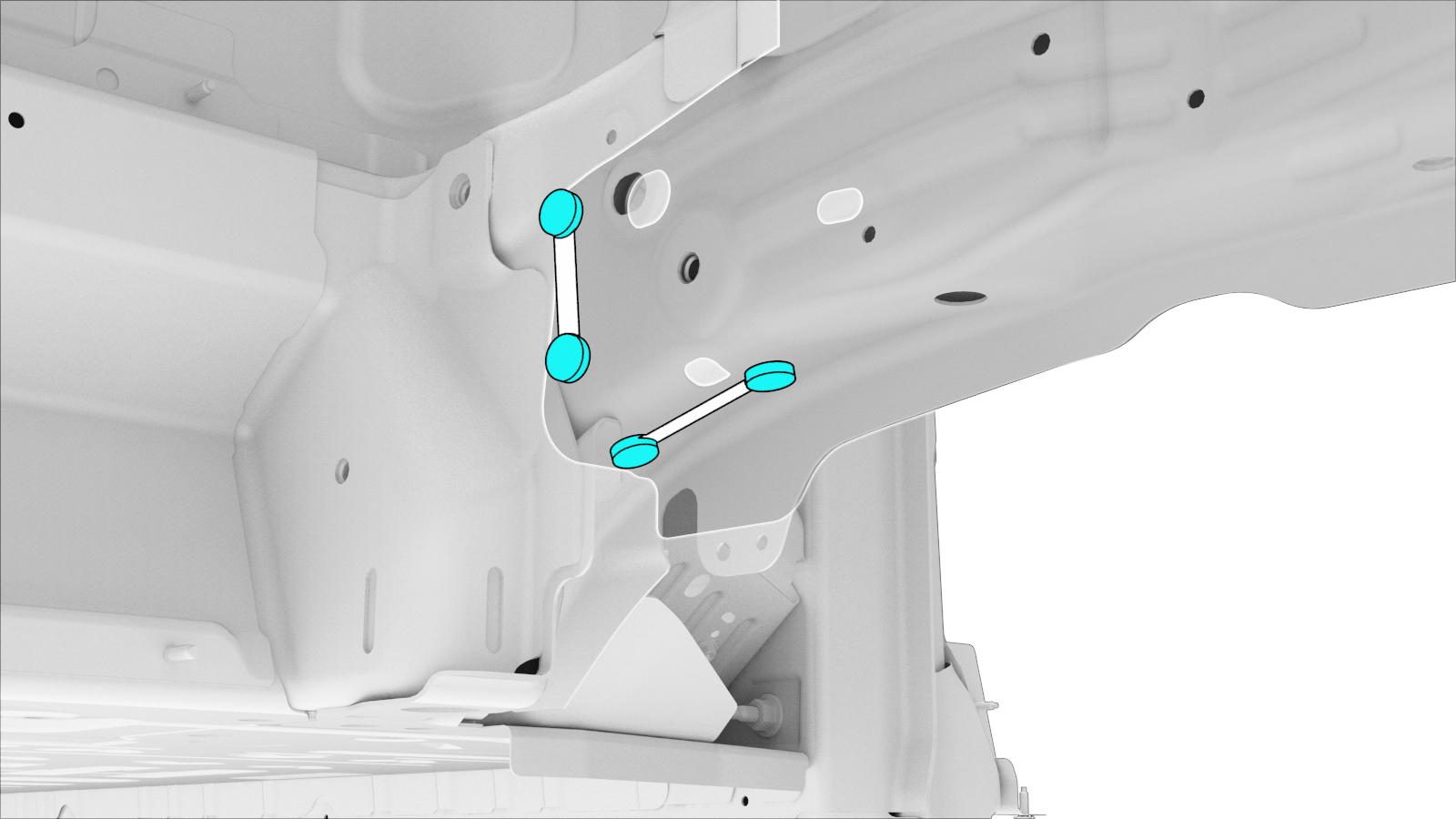

- 准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-

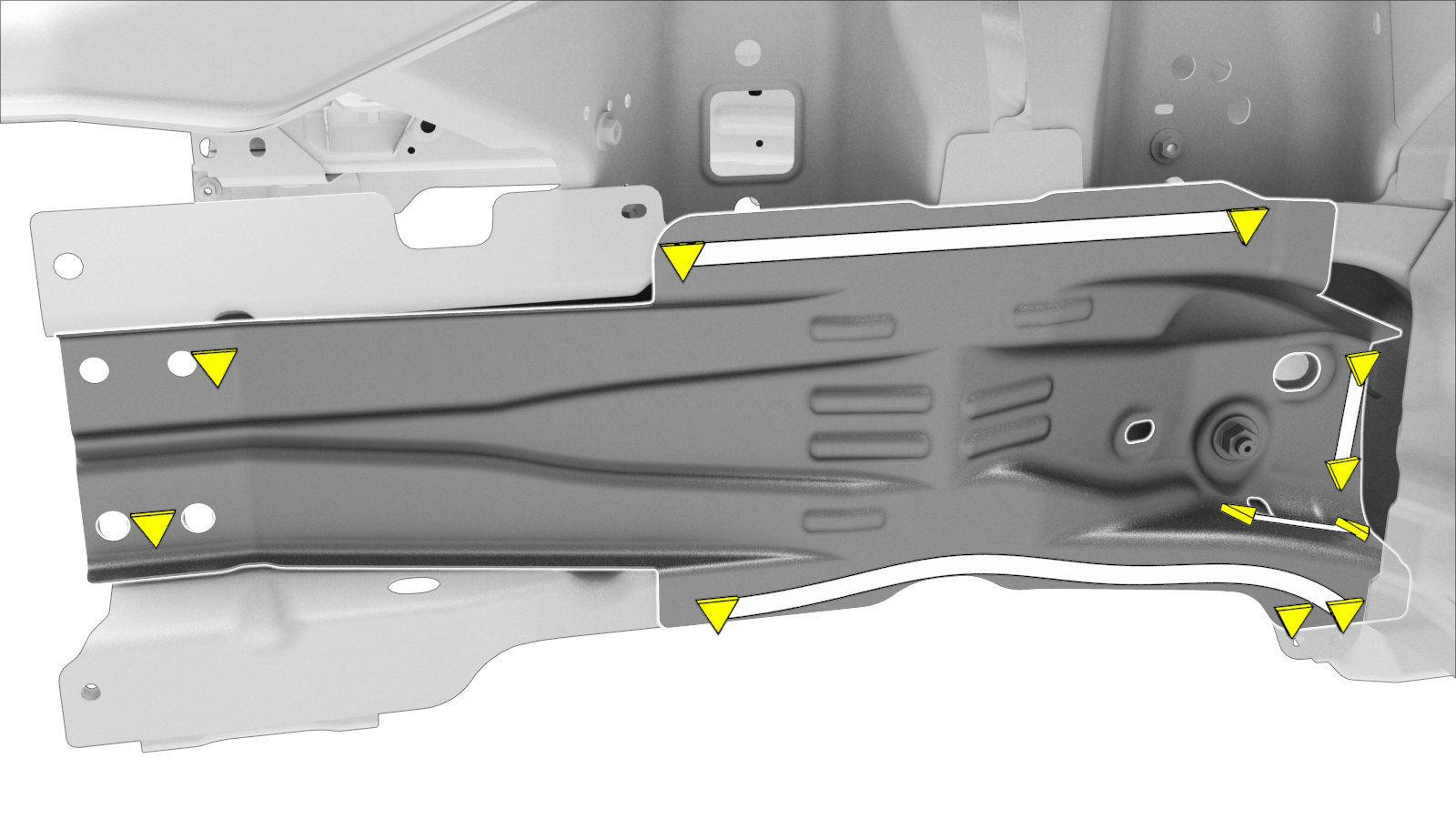

执行电阻点焊。
或 安装点焊焊缝
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-
安装车架前纵梁外件（完整）。
- 执行任何必要的维修后操作。
