橡胶铸件（更换）
维修信息
- 根据该组件的损坏程度，有可能可以对该组件进行维修。请参阅 后车底铸件（1 件式）维修指南 了解更多信息。
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

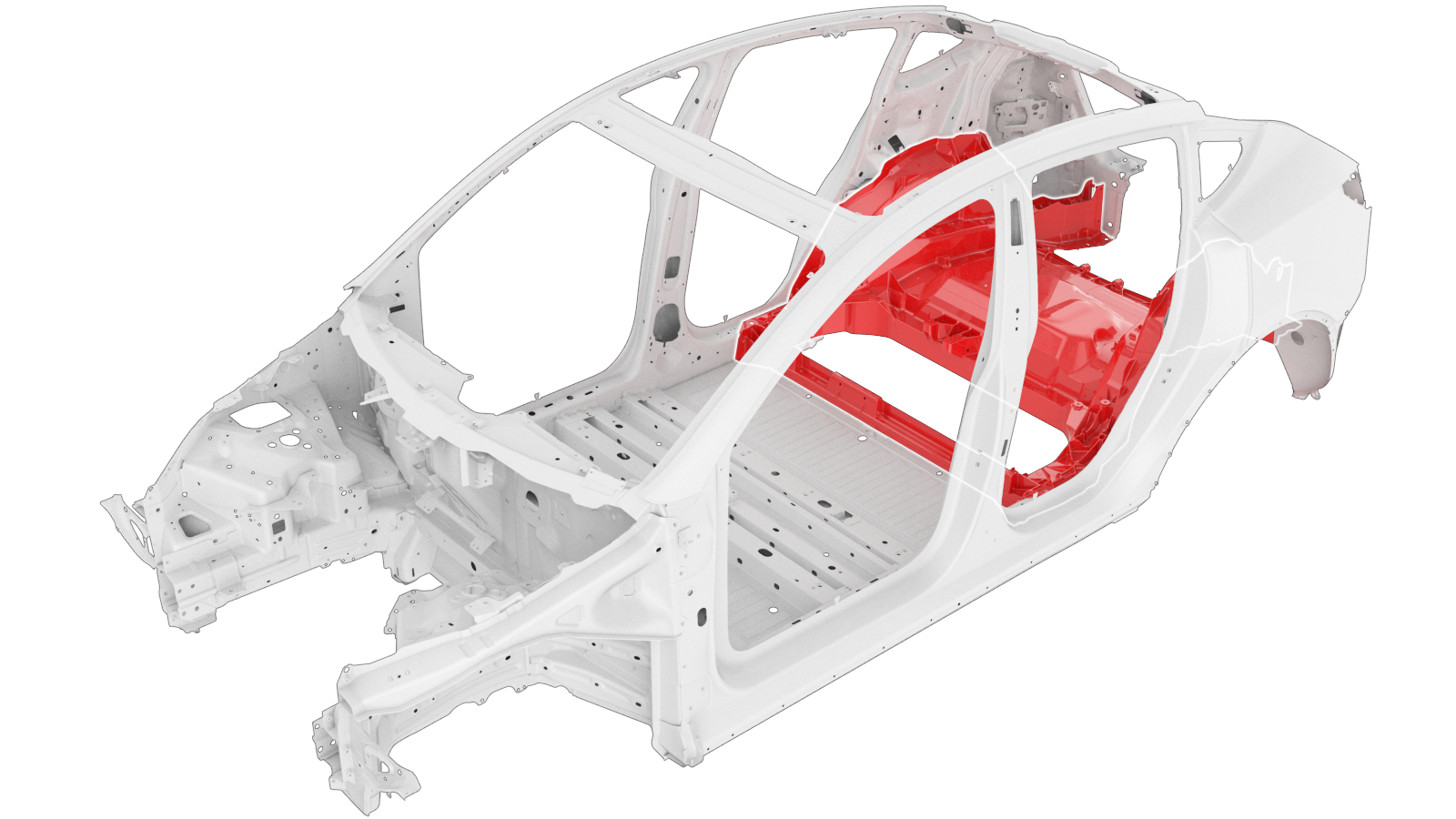

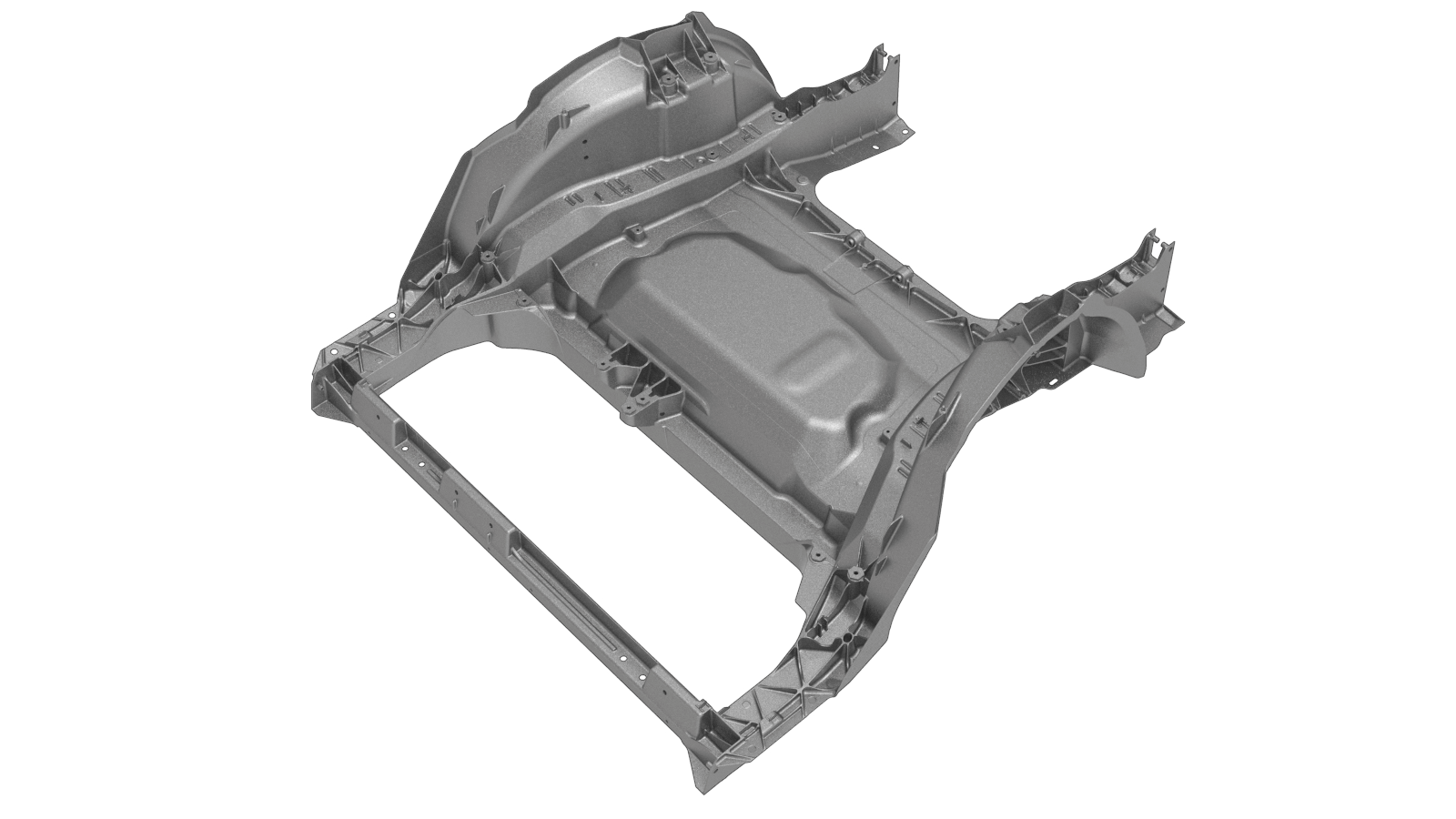

| 1 | ASSEMBLY - ONE PIECE CAST REAR UNDERBODY（橡胶铸件 - 后车底） |
|

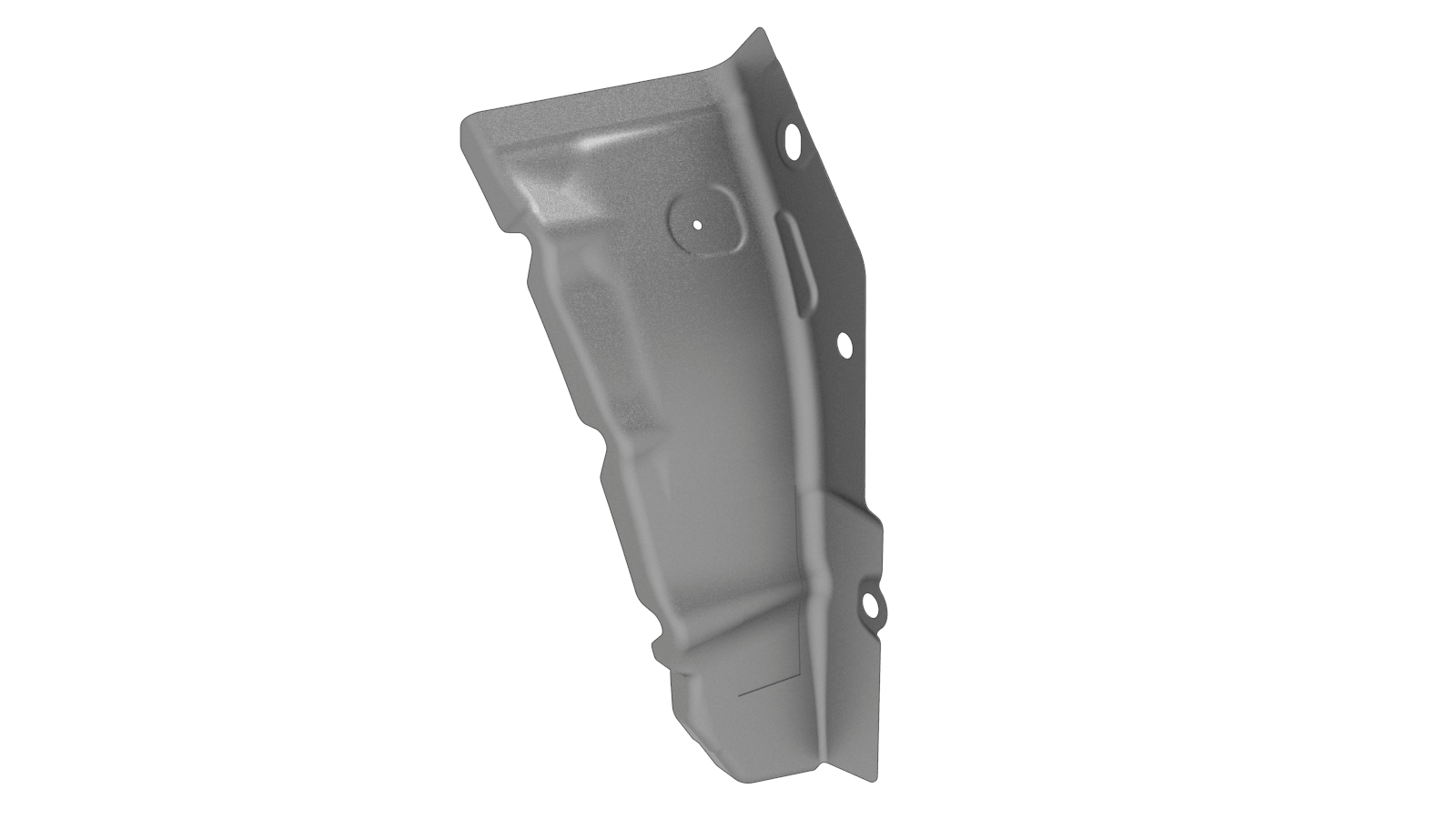

| 1 | ASSEMBLY - EXTENSION REAR WHEEL HOUSE - LEFT HAND SERVICE E-COATED（轮罩前部加长件 - LH） |
|
| 1 | ASSEMBLY - EXTENSION REAR WHEEL HOUSE - RIGHT HAND SERVICE E-COATED（轮罩前部加长件 - RH） |
|
| 22 |
高强度结构型铆钉，6.5 毫米
|
|
| 12 |
铆钉，4.8 mm
|
|
| 10 | SEMS[FL],M8-1.25x37,[109],G1009,CM | Tesla 零件号 1629418-00。 |
| 4 |
螺栓
, ,HF,M6x20,[88],ZNFL,MAT |
Tesla 零件号 1120935-00。 |
| 2 | RIVNUT,WFH,M8,4-6,[10],G0109 | Tesla 零件号 1469780-00。 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-
拆下 LH 和 RH 组件 后面板侧方总成。
-
拆下 LH 和 RH 侧翼支架（下部） 组件。
-

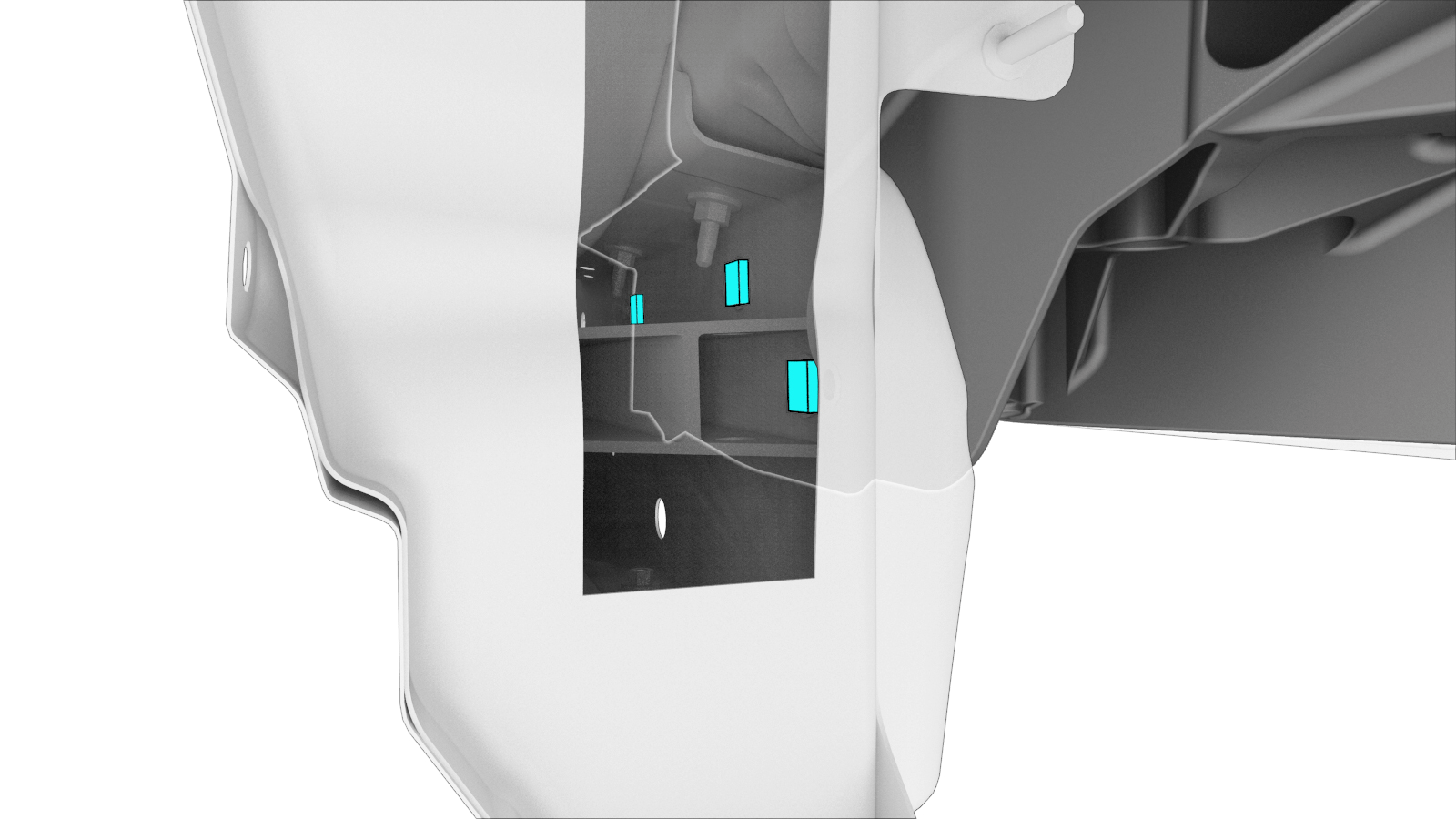

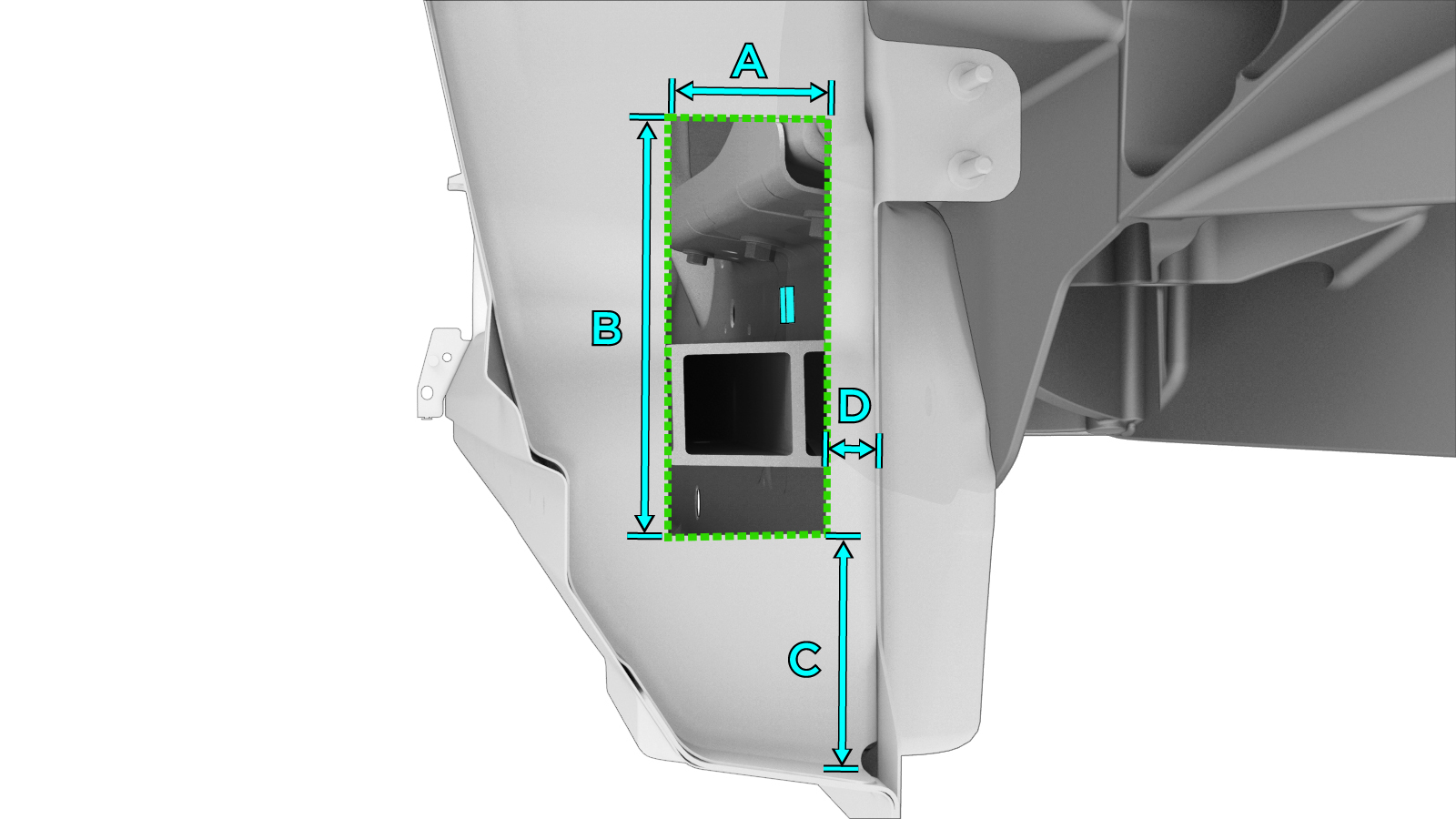

在轮罩加长板（前部）上开出一个检修口。
-
参考线/点
-
切割线
A = 50 毫米
B = 130 毫米
C = 75 毫米
D = 15 毫米
-
-

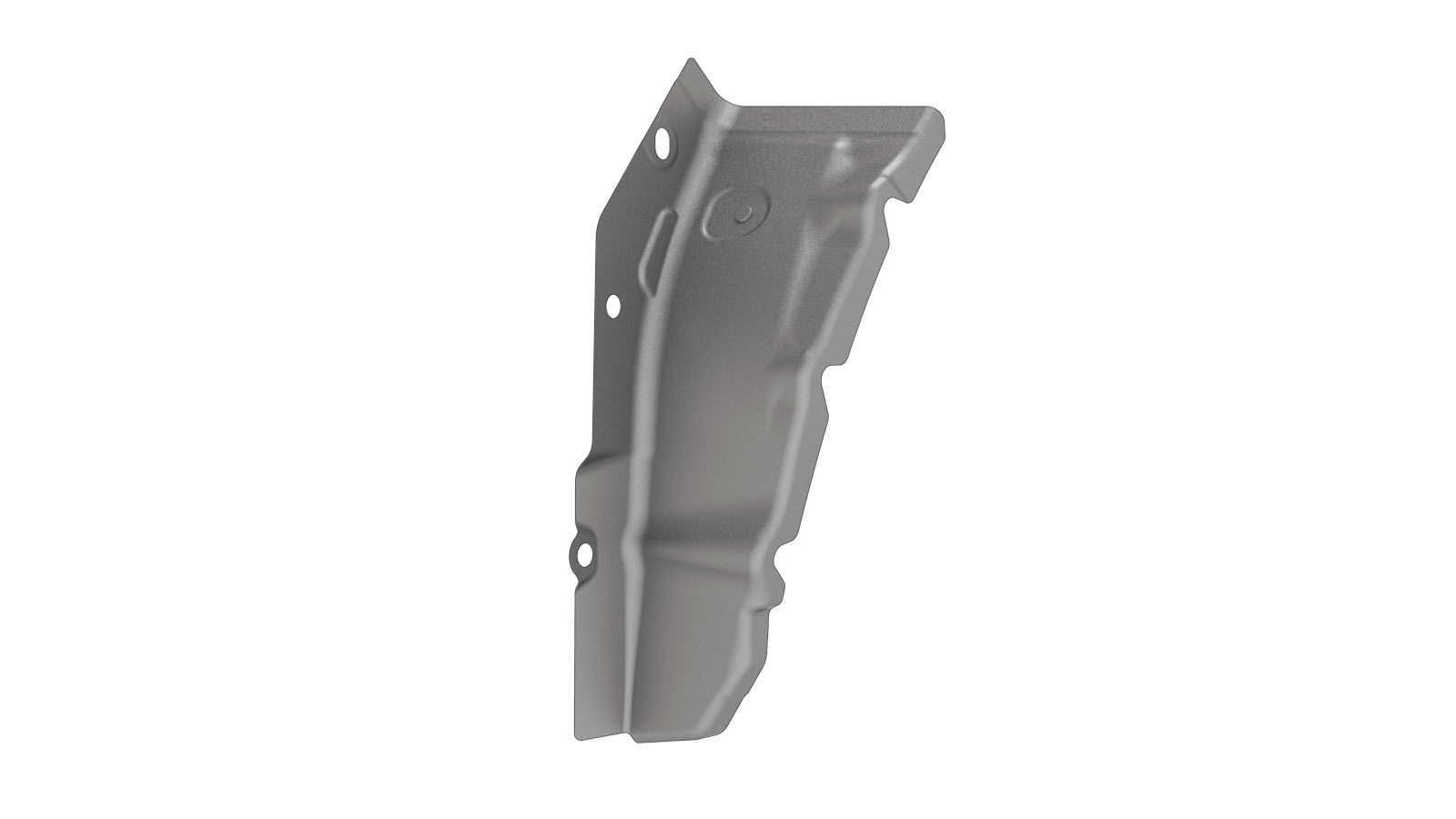

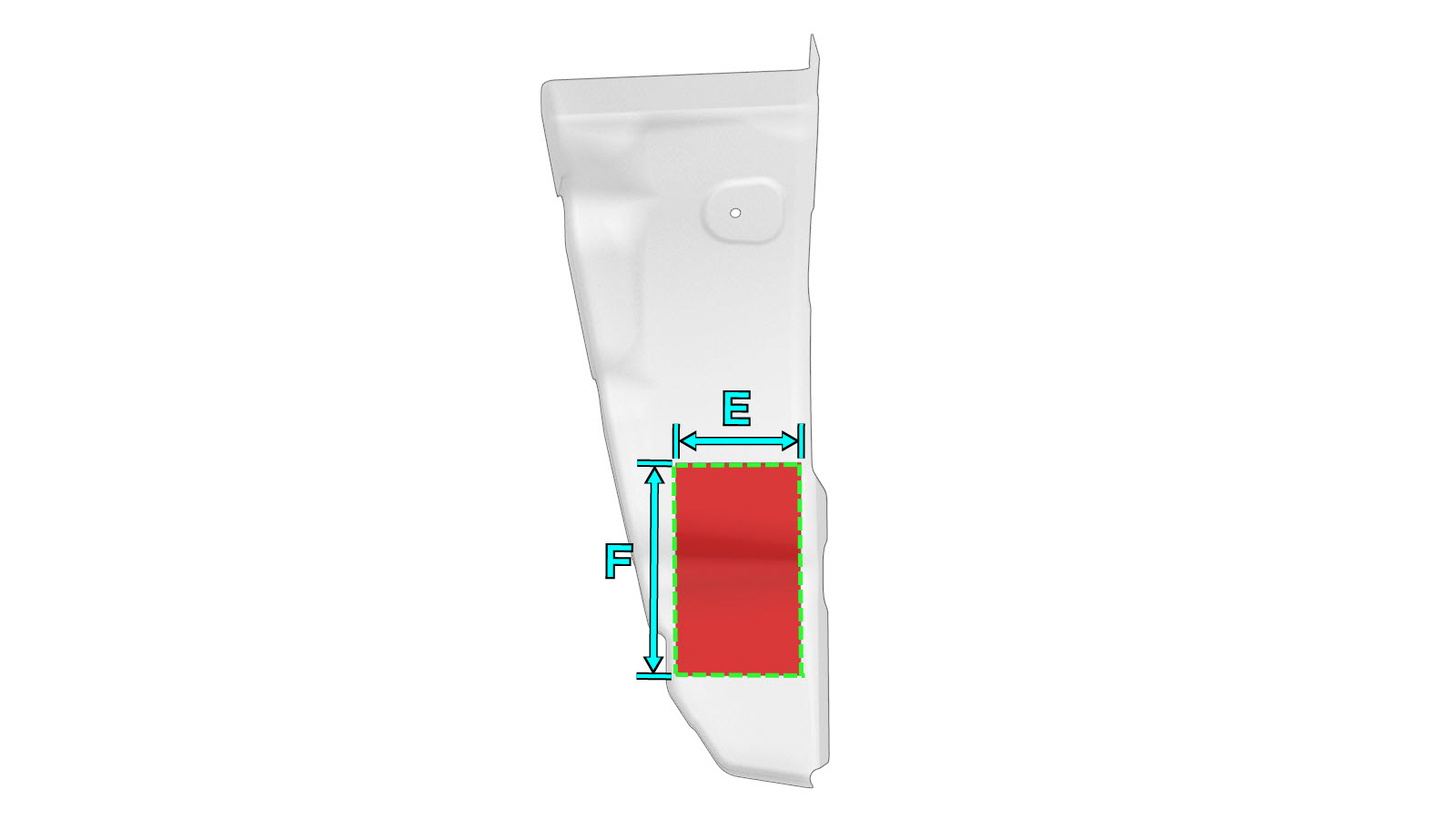

切割新的轮罩加长件组件以创建 LH 和 RH 检修口盖。
制成的检修口盖大约应比检修口宽 32 毫米，高 10 毫米（由黑色虚线指示）。注正确放置后，检修口盖与检修口的顶部、底部和内侧边缘重叠 5 毫米。检修口盖还与检修口的外边缘重叠 27 毫米。-
参考线/点
-
切割线E = 82 毫米F = 140 毫米
-
-

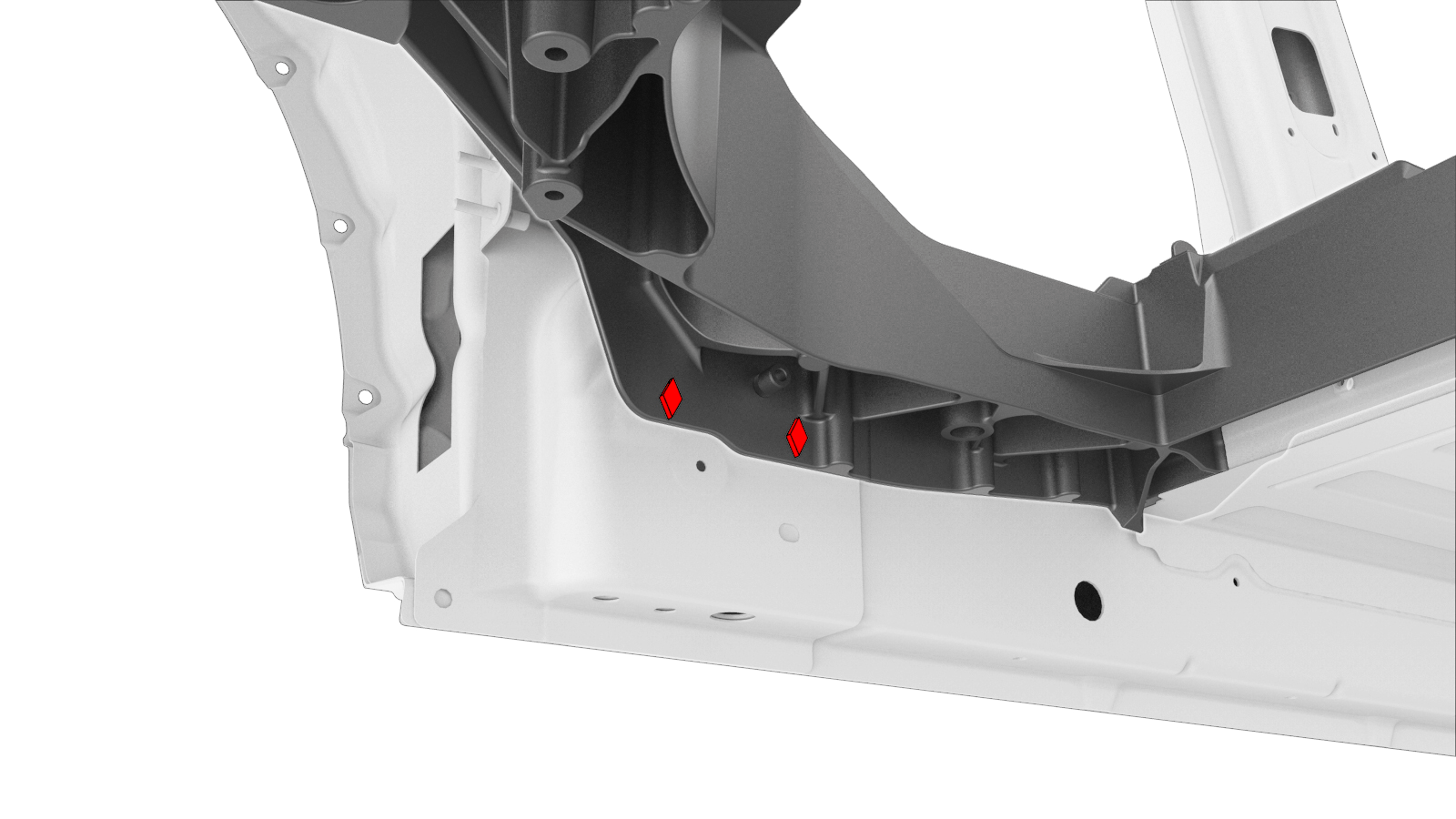

从新组件上卸下防松螺母。
-
防松螺母
-
-
拆卸原装部件。
-
防松螺母
-
或 六角头螺栓
-
-
拆卸原装部件。
-
或
原厂点焊焊缝
-
或
原厂 SPR
-
-
拆卸原装部件。
-
或 六角头螺栓
-
-
拆卸原装部件。
-
或 原厂 SPR
-
-
拆卸原装部件。
-
或 六角头螺栓
-
-
在车门安装环内件上安装铆钉。
-
防松螺母
注从车辆内侧安装铆钉。 -
-
准备安装。
-

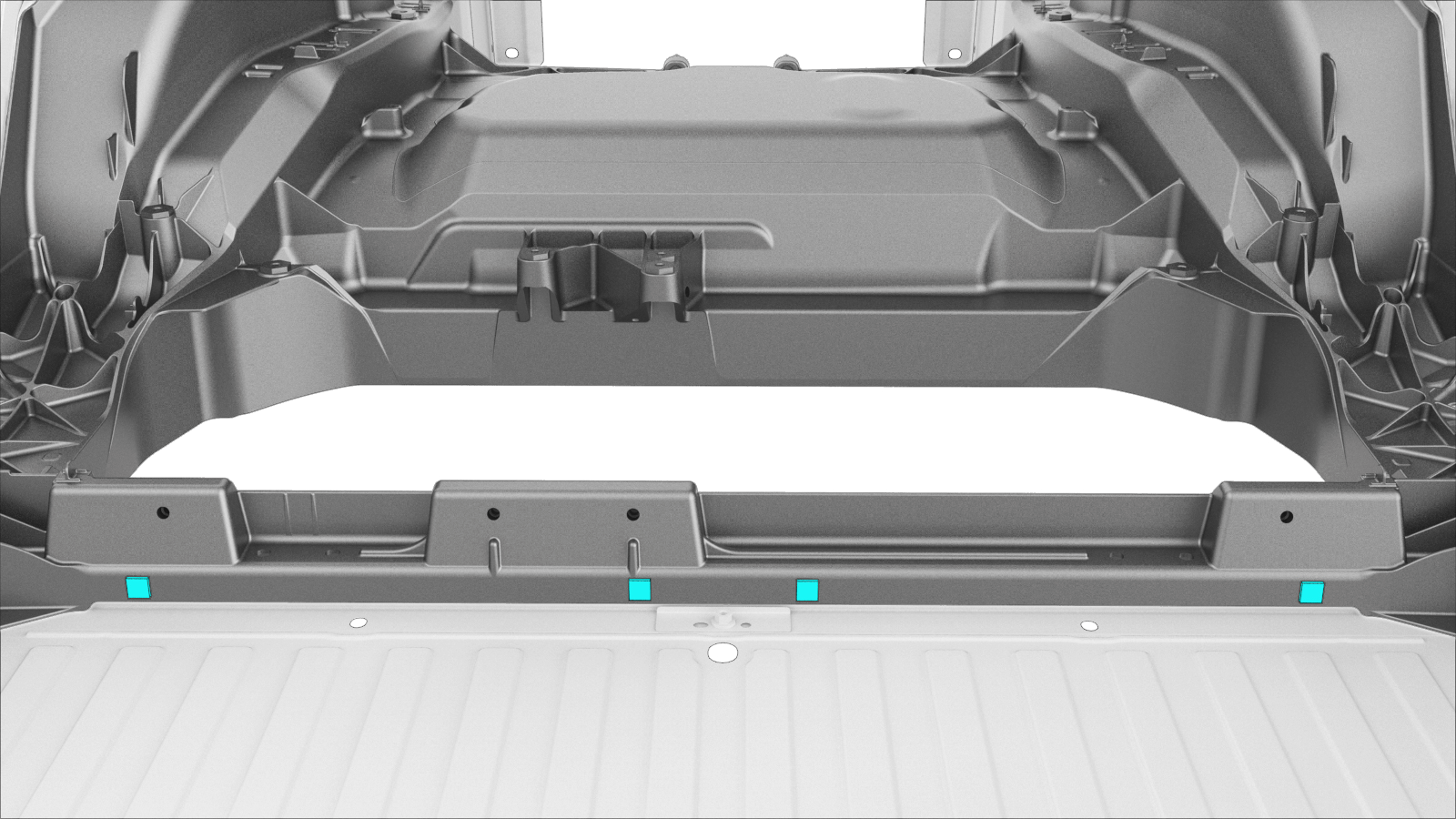

或 六角头螺栓
-
-
准备安装。

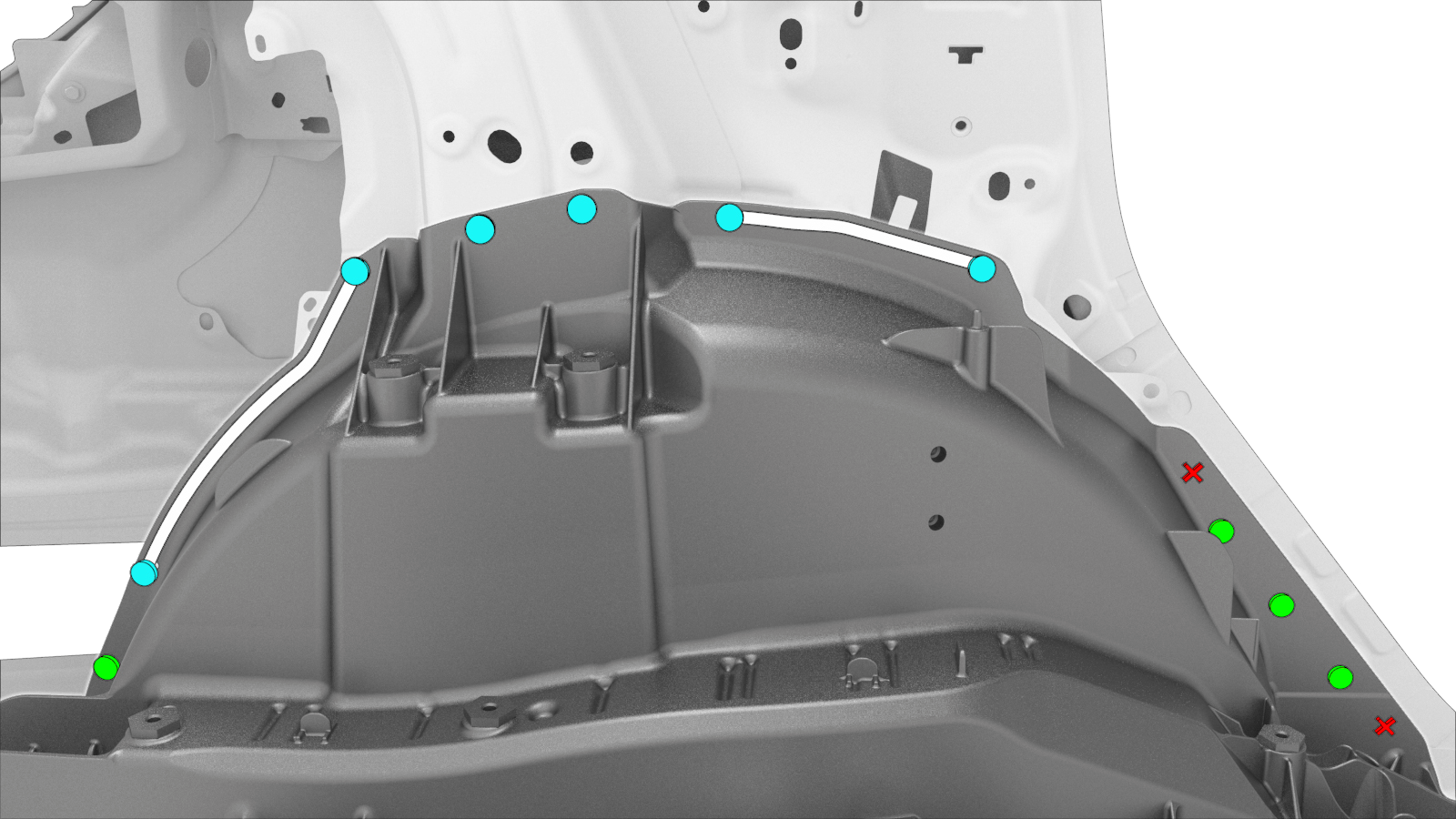

注红色 X 表示此处工厂安装的紧固件未进行更换。-

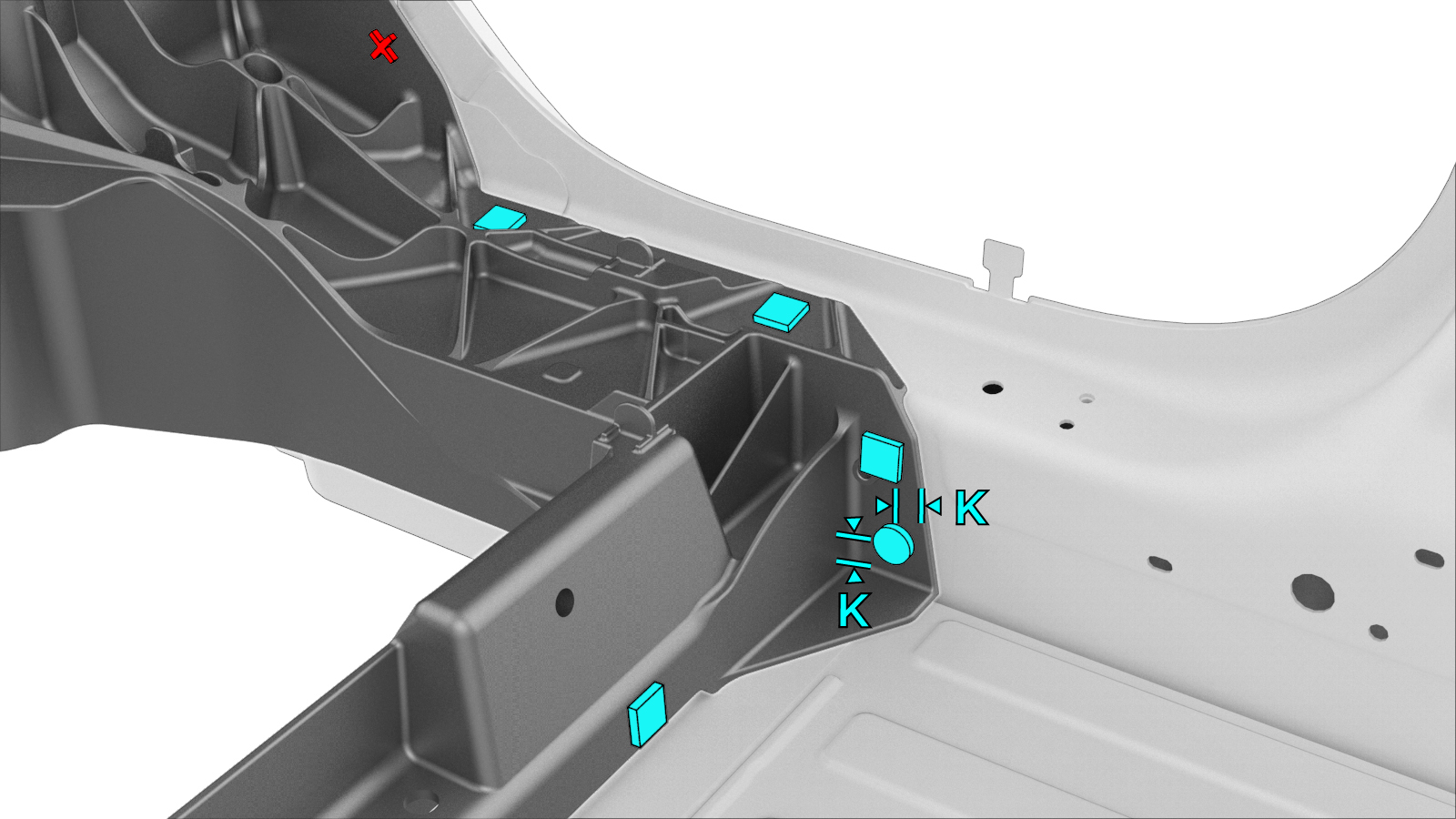

参考线/点
-
或 高强度结构型铆钉，6.5 毫米
K = 17 毫米
-

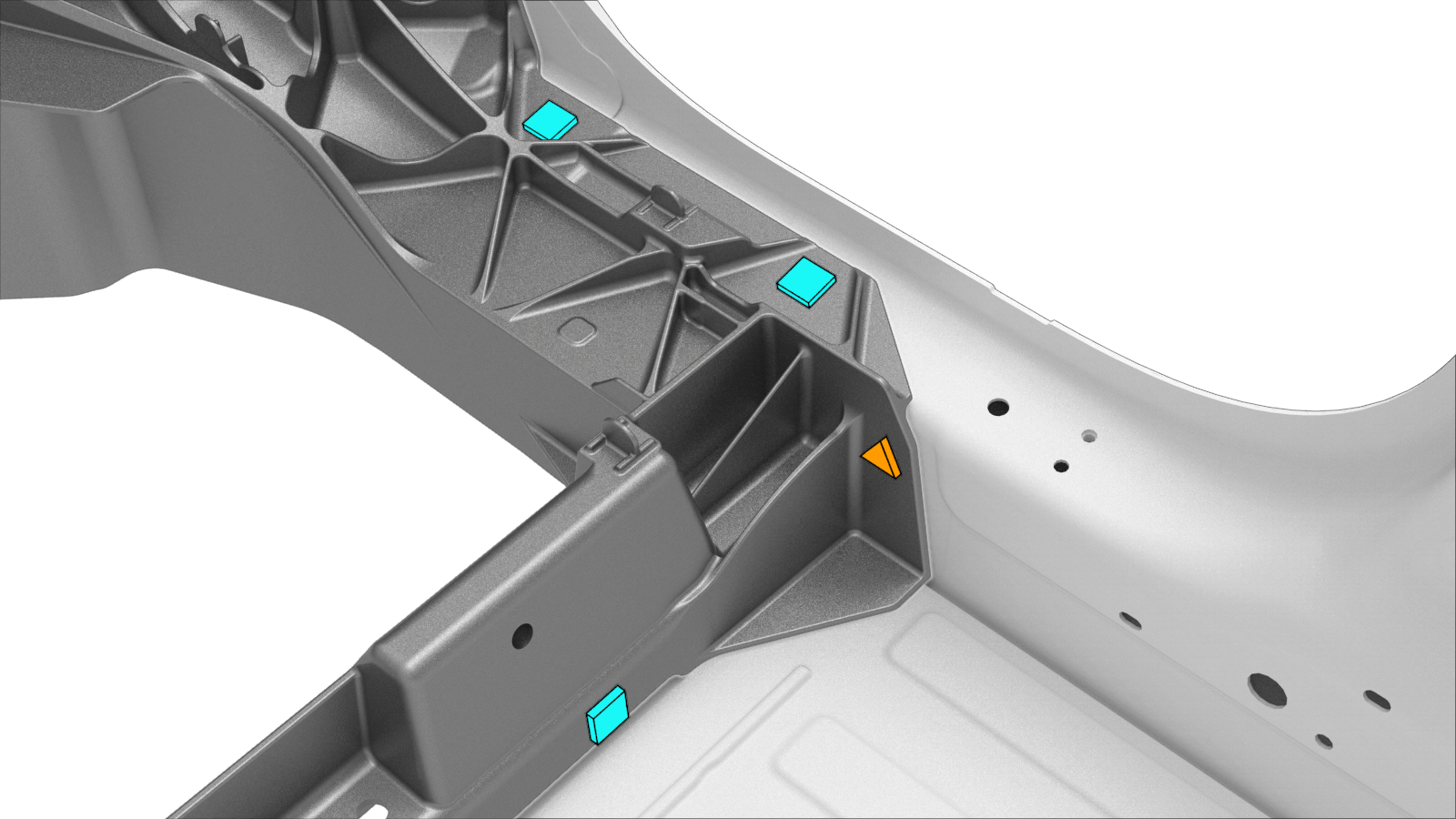

或 六角头螺栓
-
-
准备安装。
注红色 X 表示此处工厂安装的紧固件未进行更换。 -
准备安装。
注红色 X 表示此处工厂安装的紧固件未进行更换。-

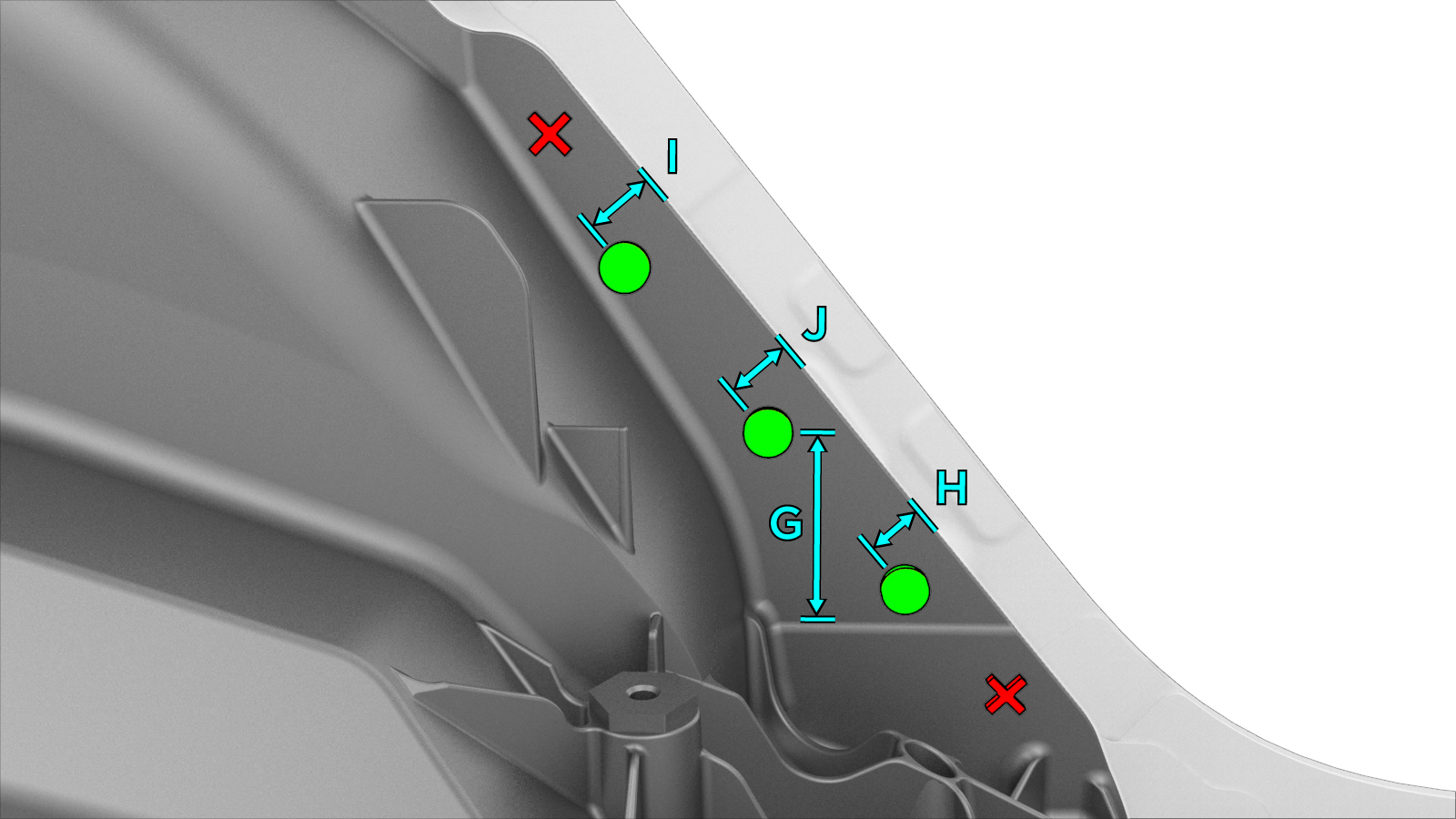

参考线/点
-
或 铆钉，4.8 毫米
G = 79 毫米
H = 24 毫米
I = 28 毫米
J = 26 毫米
-
-
准备安装。
-
准备安装。
-
或 六角头螺栓
-

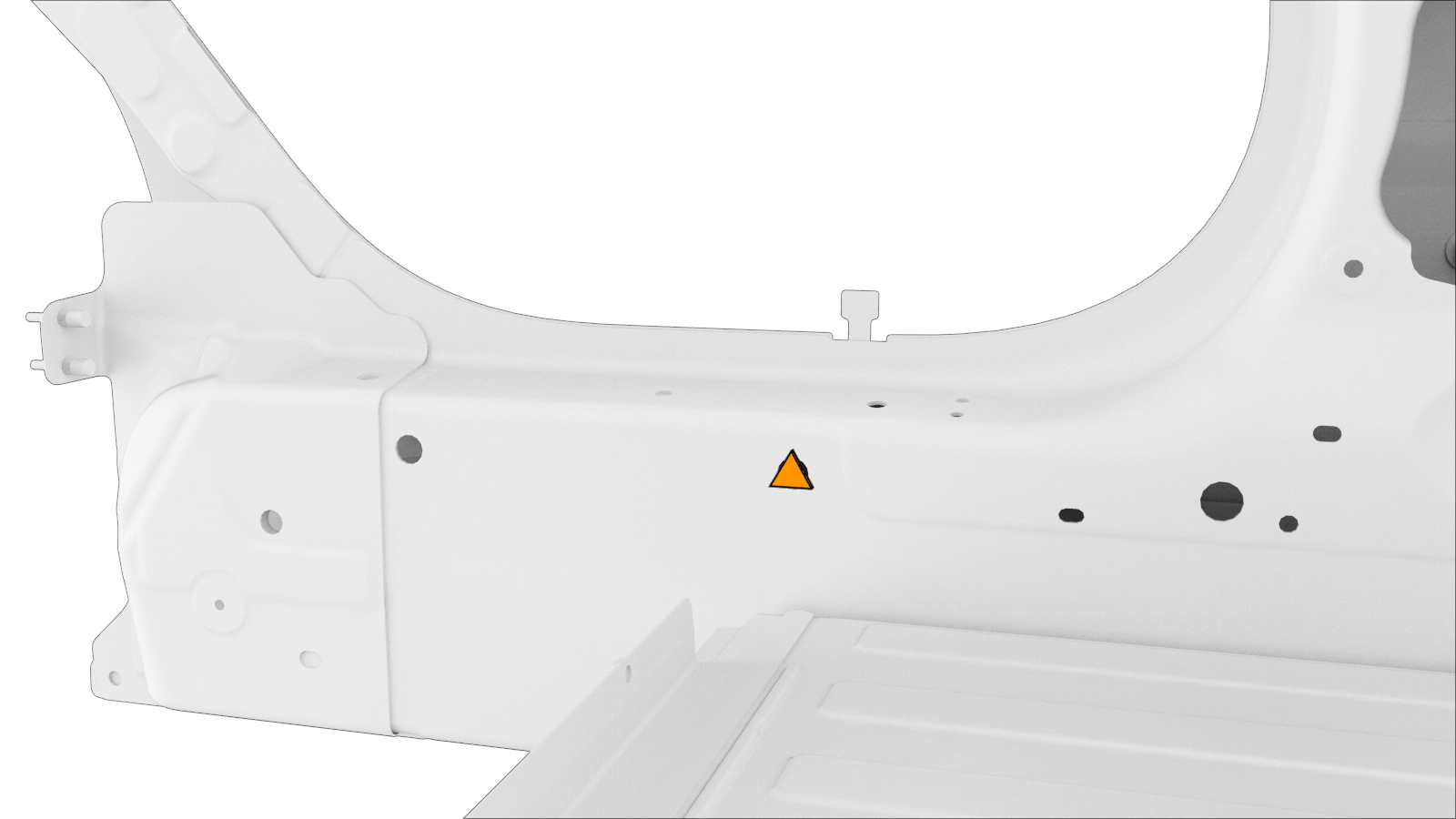

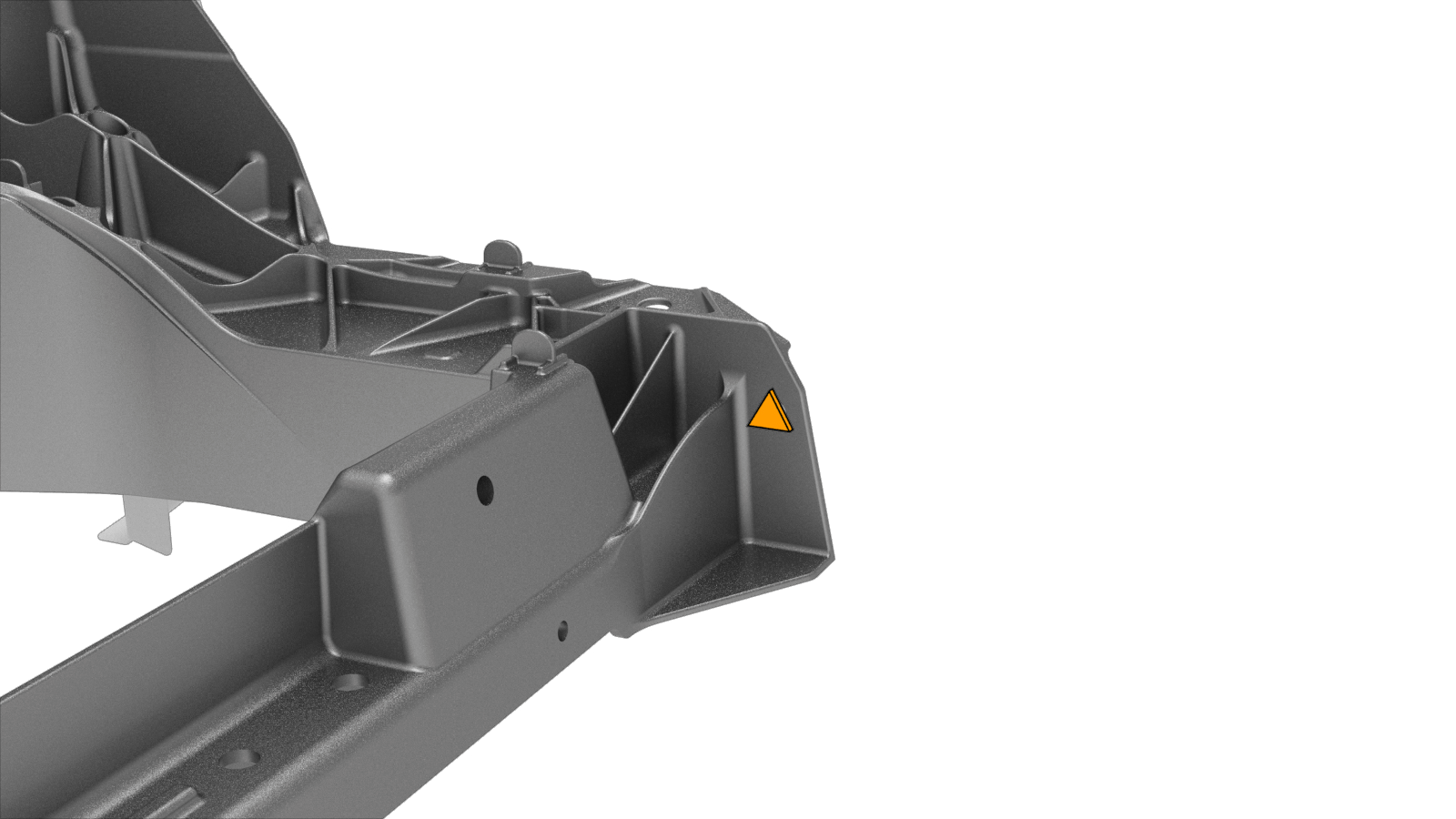

- 在车辆接合面以及新部件上涂抹结构型粘合剂。
-
安装新部件。
按如下所示拧紧螺栓：
- SEMS[FL],M8-1.25x37,[109],G1009,CM 螺栓（Tesla 零件号 1629418-00）水平安装在门槛上：31 Nm。
- SEMS[FL],M8-1.25x37,[109],G1009,CM 螺栓（Tesla 零件号 1629418-00）垂直安装在门槛上：35 Nm。
- HF,M6x20,[88],ZNFL,MAT 螺栓（Tesla 零件号 1120935-00），用于将底板横梁固定到后车底铸件：28 Nm。
-
安装 LH 和 RH 后纵梁端板 组件。
-
安装 LH 和 RH 侧翼支架（下部） 组件。
-
安装 LH 和 RH 组件 后面板侧方总成。
-

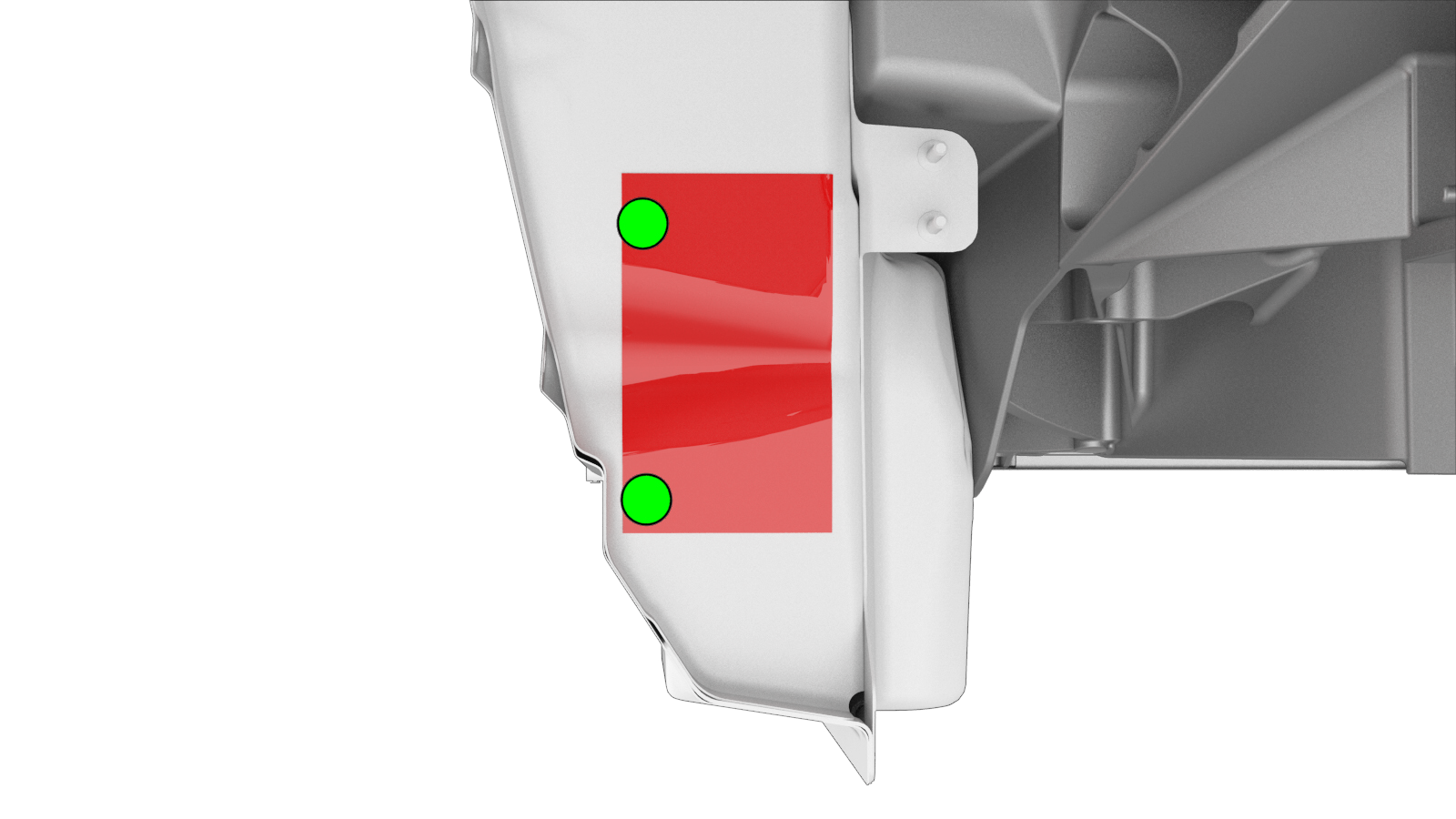

准备安装检修口盖。
注正确放置后，检修口盖与检修口的顶部、底部和内侧边缘重叠 5 毫米。检修口盖还与检修口的外边缘重叠 27 毫米。 - 在车辆和检修口盖之间的接合面上涂抹结构型粘合剂。
- 安装检修口盖。
- 执行任何必要的维修后操作。
