车门安装环外件

维修信息

只要使用本文档中车门安装环外件区块说明部分指定的参考切割线，即可更换车门安装环外件的任何一个区块或多个区块的任意组合。
在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
执行本程序时，请将车辆正确固定到车架工作台上。

零件清单


数量	描述	图片/备注
1 注仅适用于区块维修：一些区块维修需要第二个零件。请参阅车门安装环外件区块说明，以确定计划的区块维修是否需要其他零件。	ASSEMBLY - DOOR RING OUTER（车门安装环外件）
2	结构型灯笼铆钉，6.5 mm
29	高强度结构型铆钉，6.5 毫米
13	流型铆钉 S18
39	流型铆钉 S28
2	流型铆钉 S38
15	流型铆钉 S48

注

上面列出的铆钉数量用于整体维修。有关区块维修所需的紧固件，请参阅车门安装环外件区块说明。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

车门安装环外件区块说明

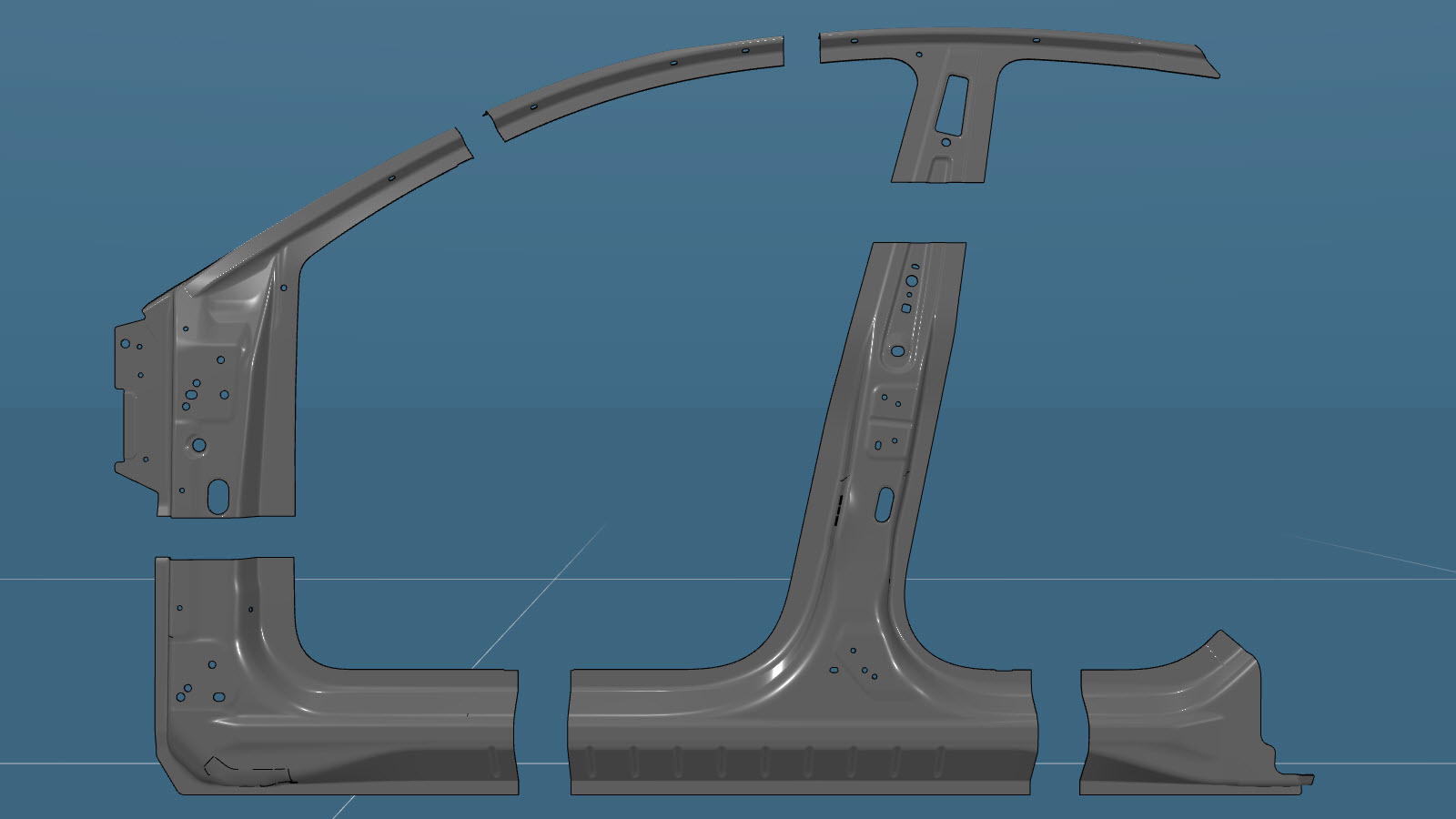

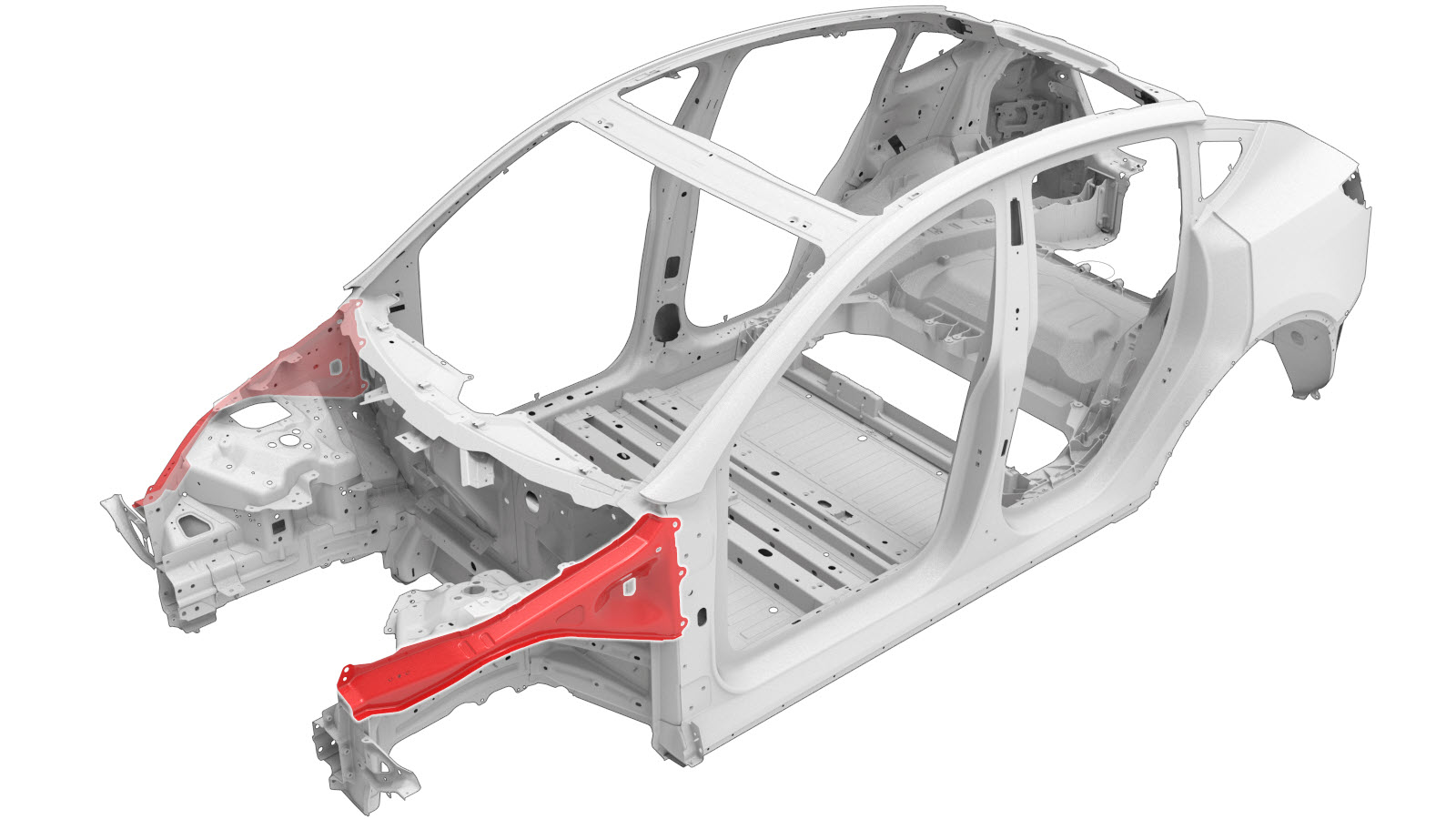

车门安装环外件、次总成和次总成分区

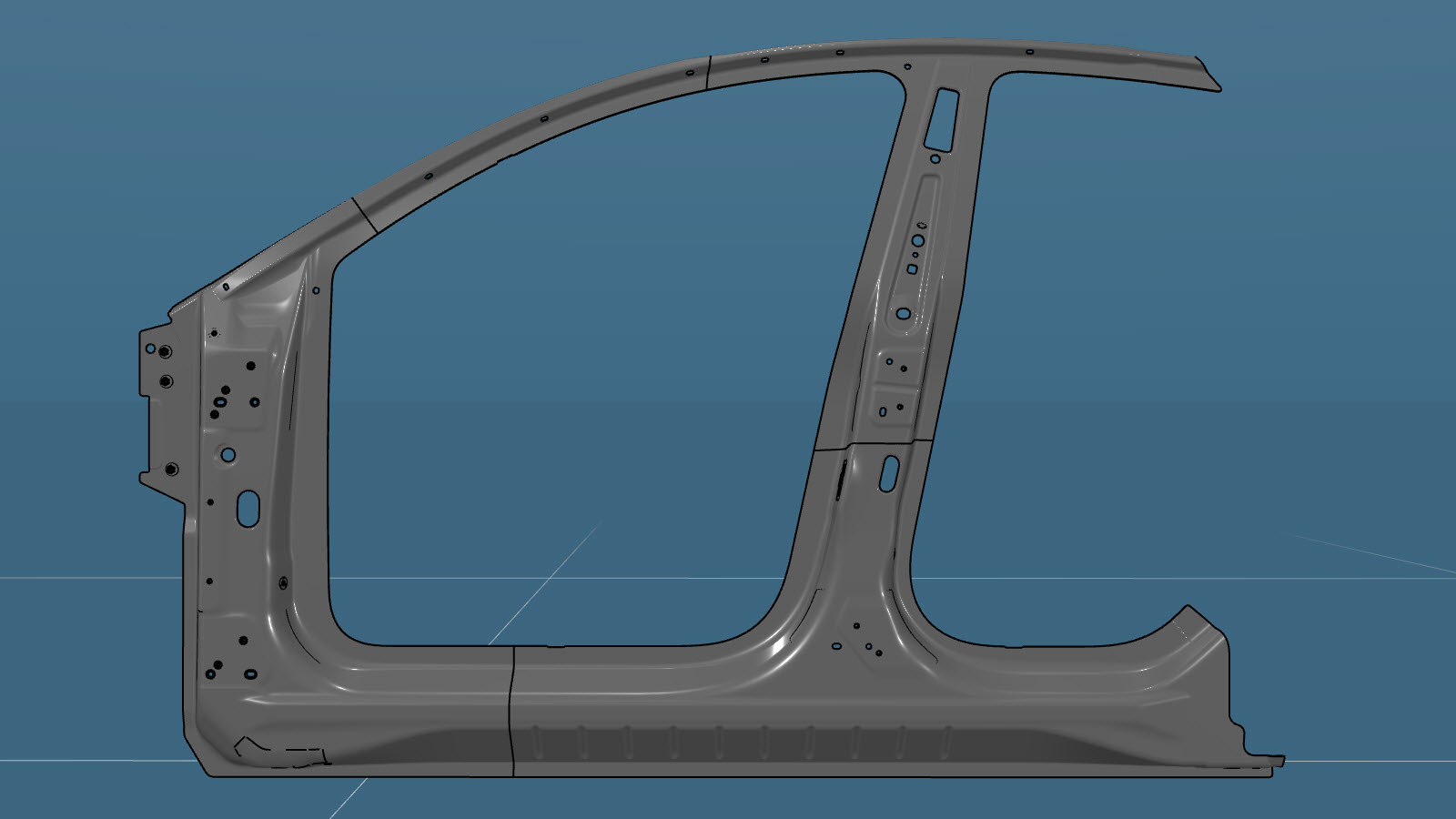

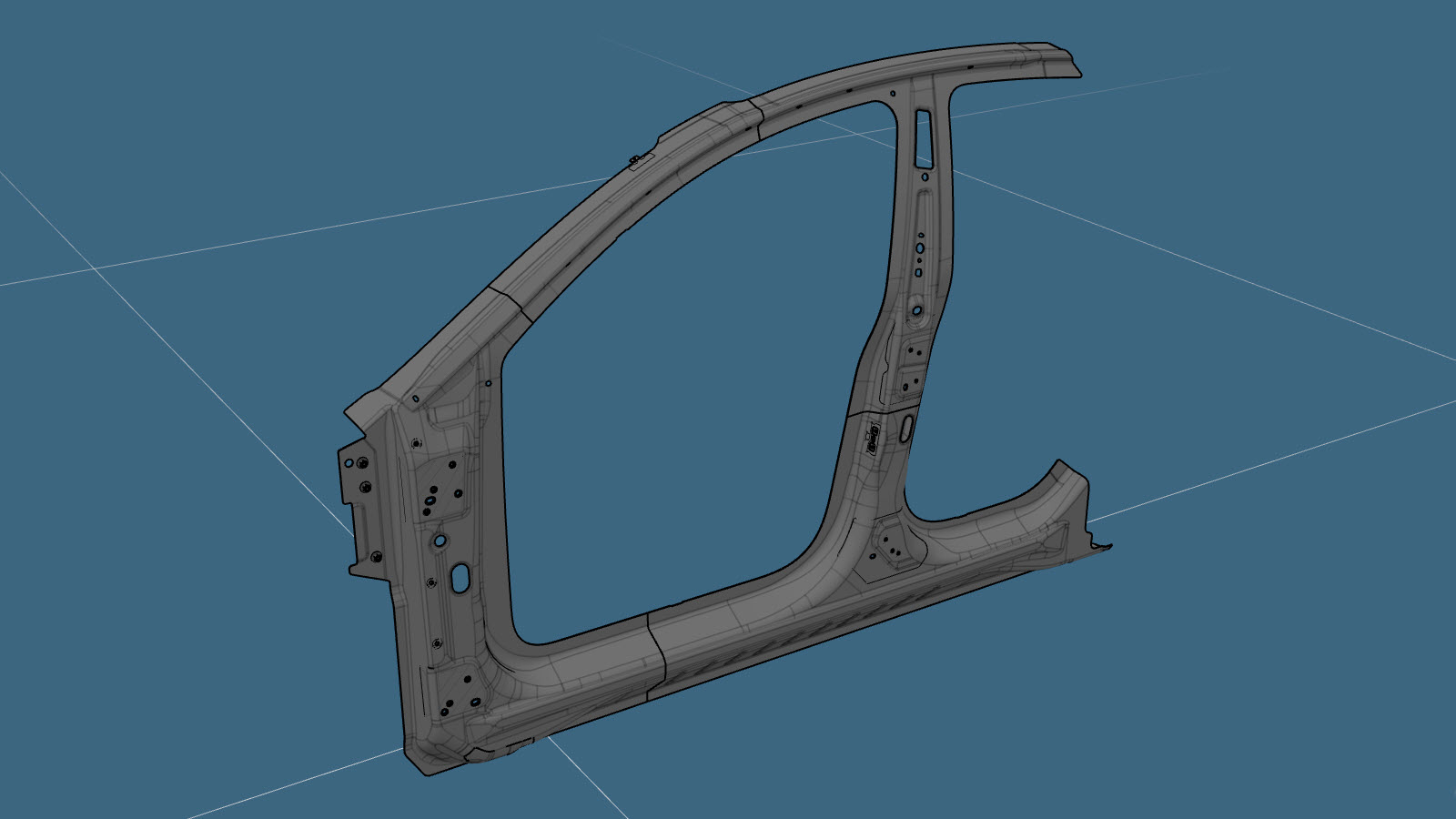

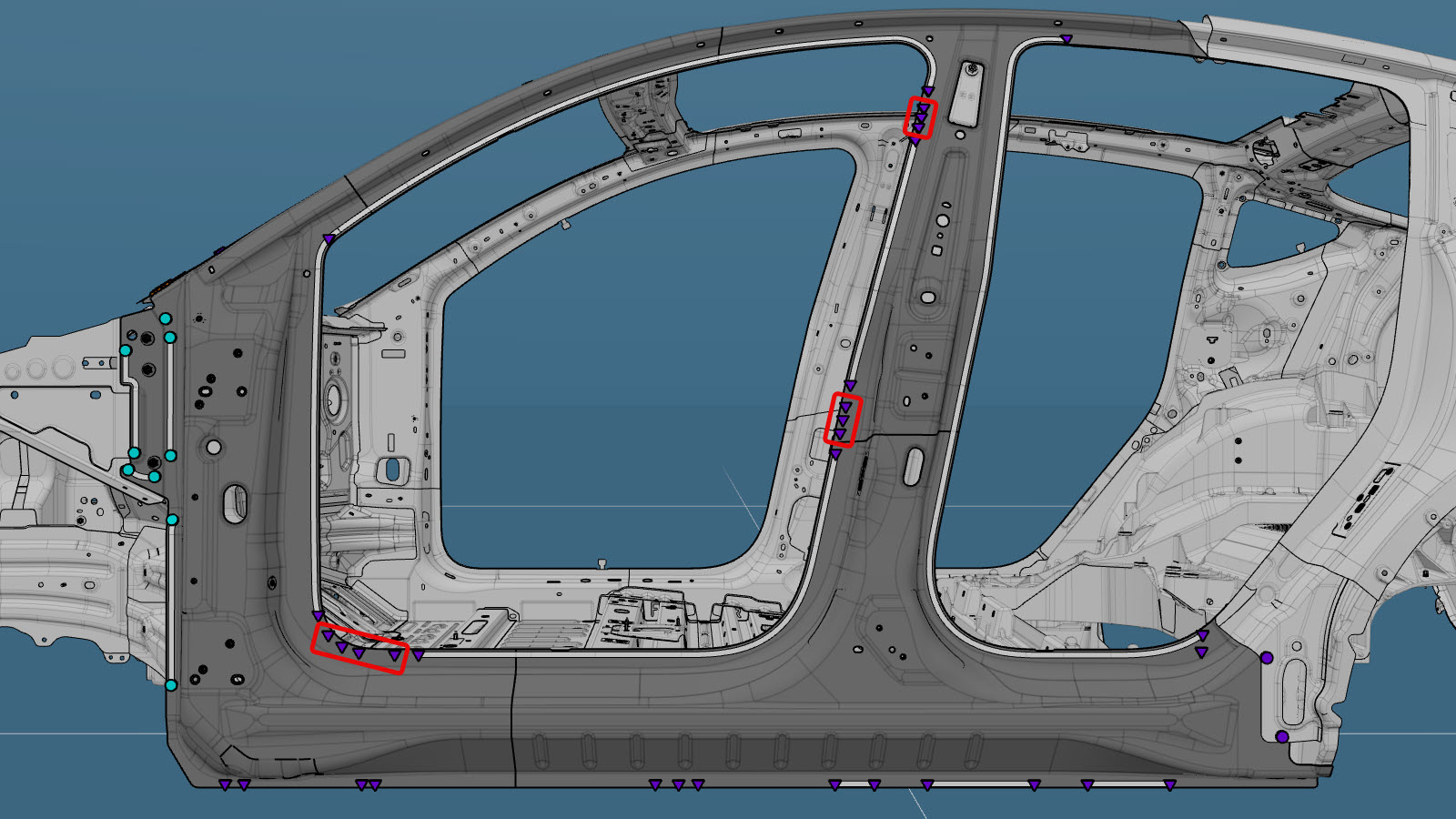

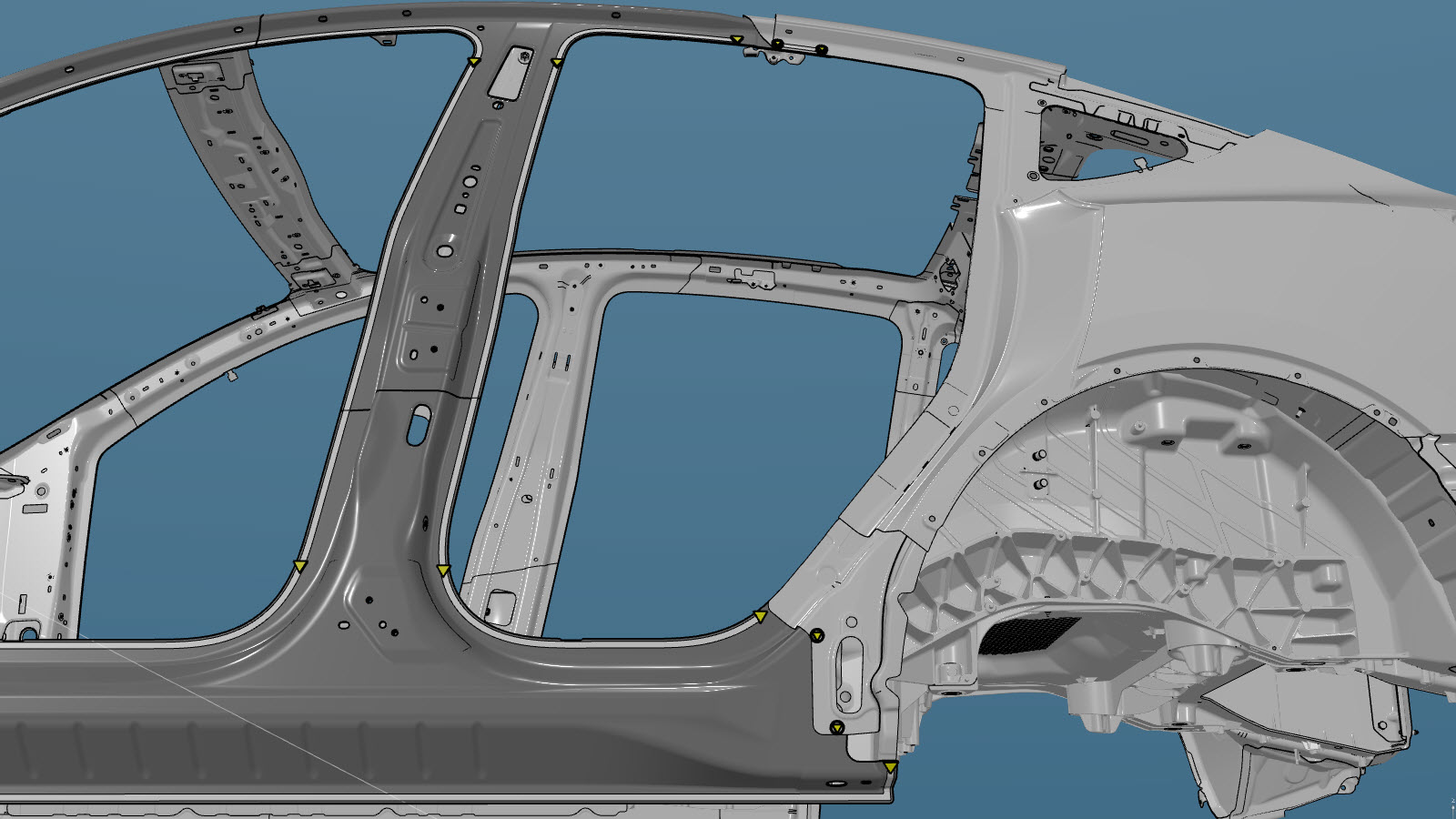

车门安装环外件（如下所示）属于单个组件，可整体维修：

或者，也可以不更换整个车门安装环外件，而是使用本文档所述的切割线，分区域更换车门安装环外件的各个部分。

车门安装环外件区块


车门安装环外件区块说明		所需零件

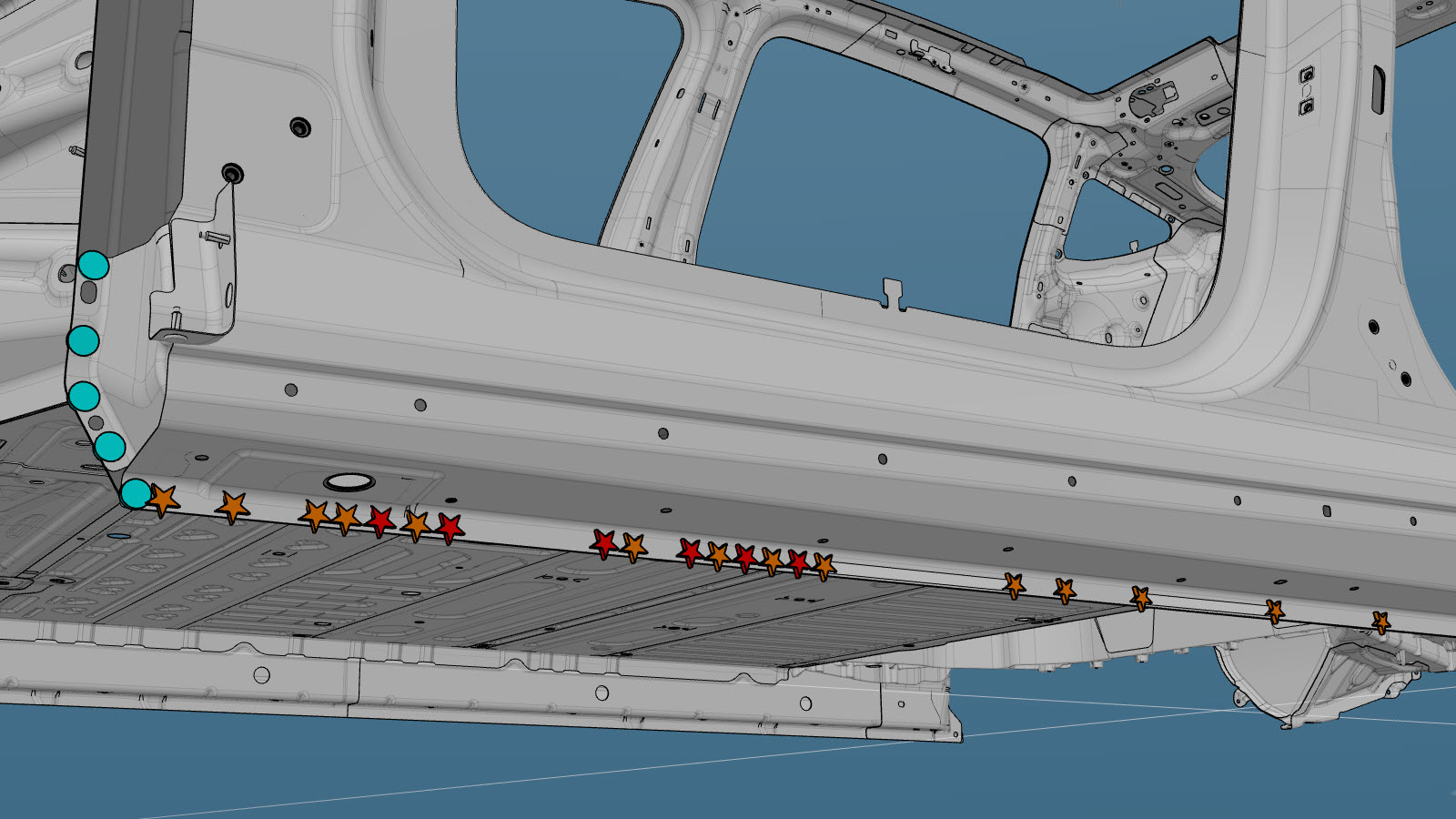

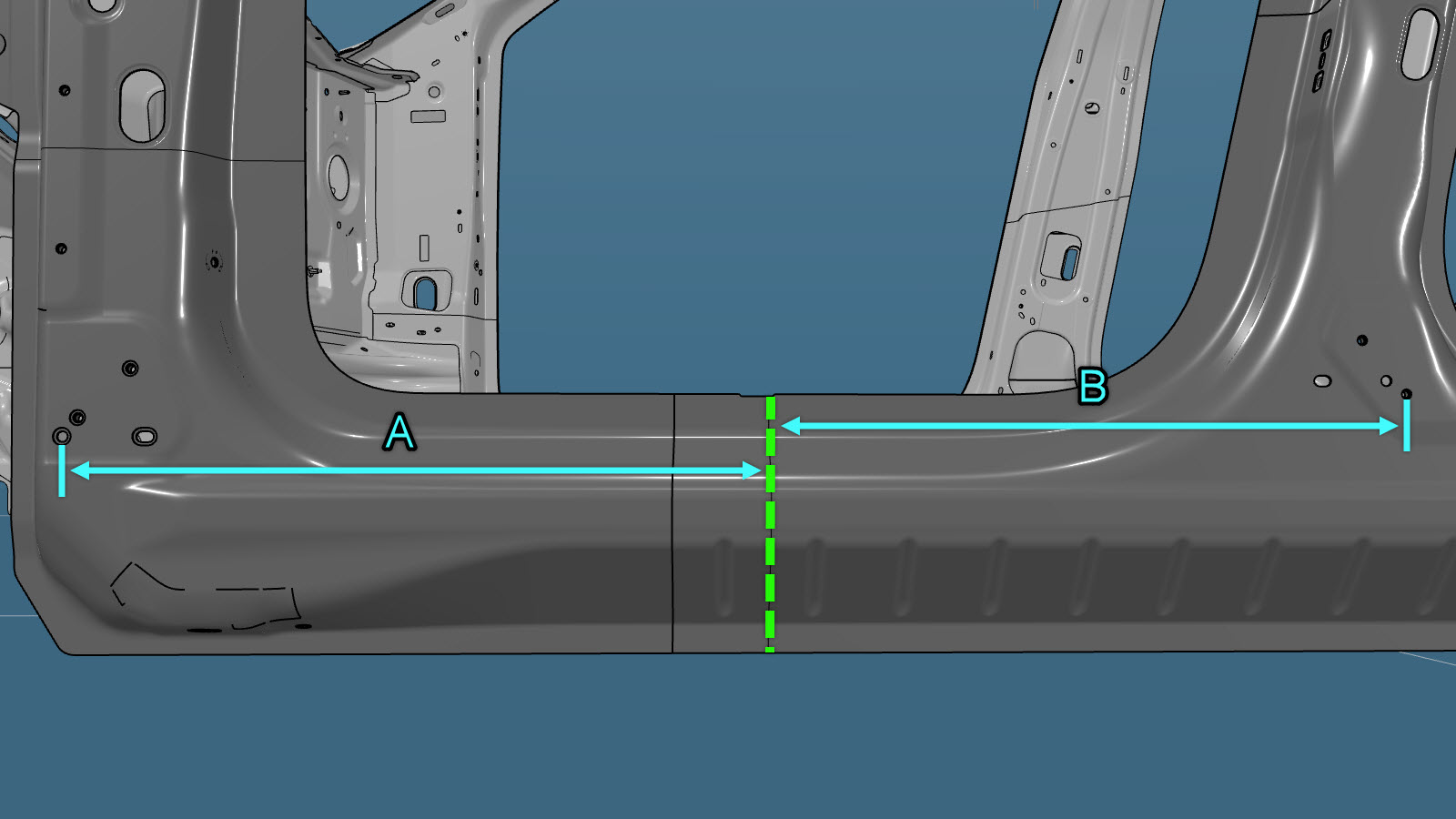

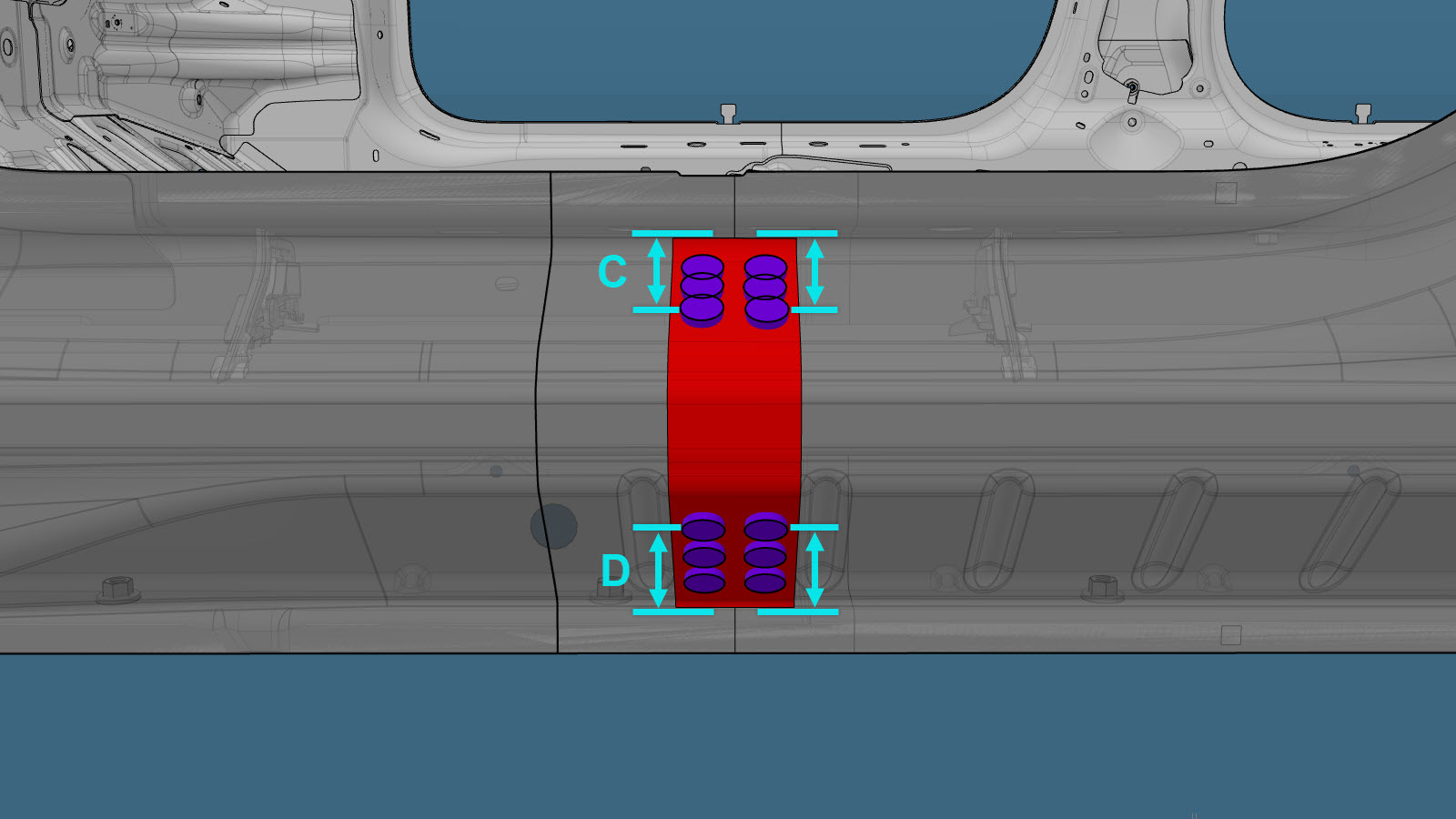

门槛前部区块切割线参考线/点 A = 636 mm B = 589 mm C = 55 mm D = 84 mm 注制作加固板 60 毫米宽，按指示安装。		结构型灯笼铆钉，6.5 mm – 12。

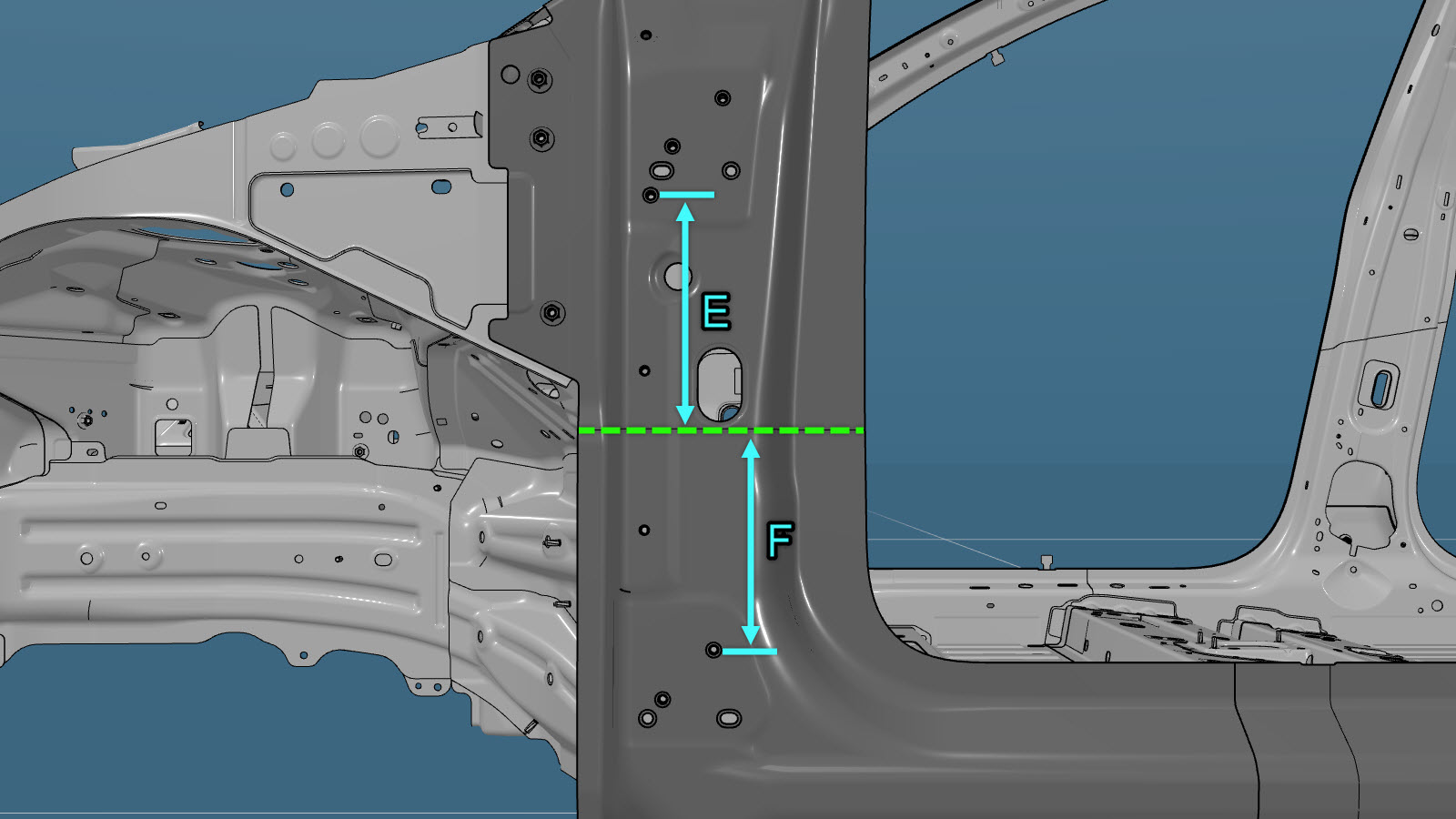

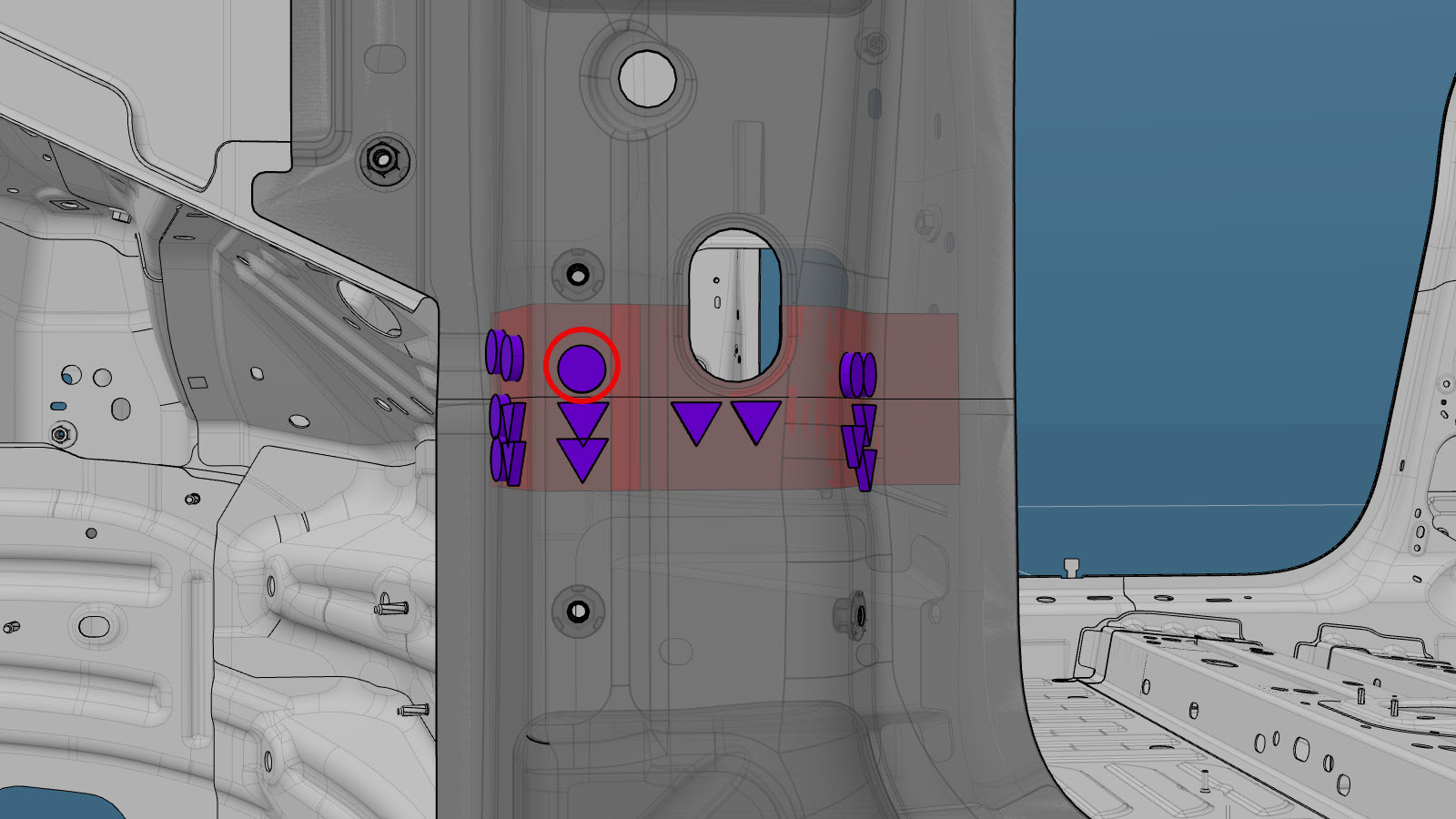

铰链柱区块切割线参考线/点 E = 213 mm F = 99 mm 注制作衬垫板 80 毫米宽，按指示安装。注安装完车身侧外件组件之后再安装红色圆圈标示的铆钉。		结构型灯笼铆钉，6.5 mm – 7。或安装点焊焊缝注执行该区块的维修时，再订购一个车门安装环外件。

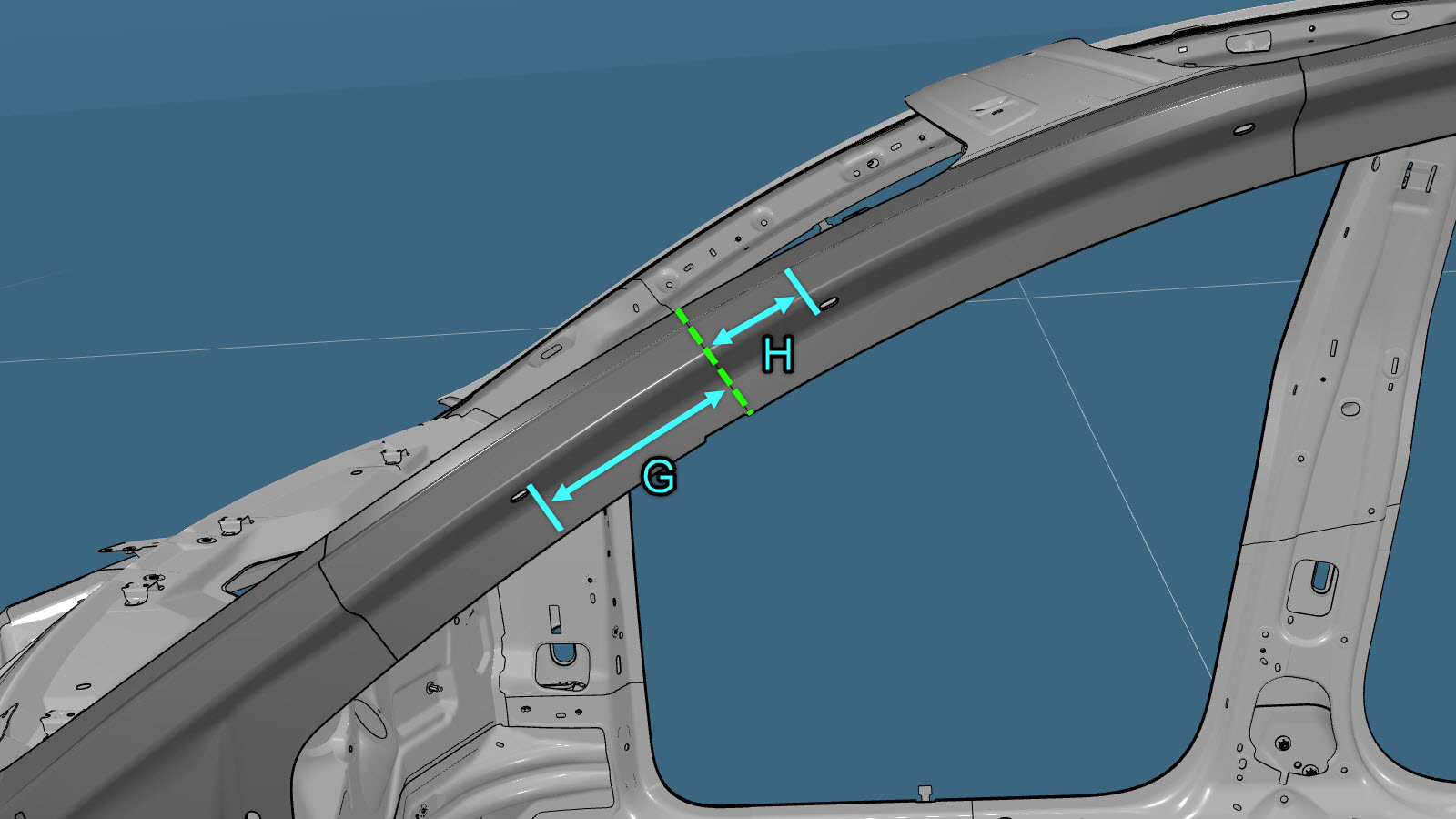

A 柱区块切割线参考线/点 G = 151 mm H = 78 mm 注制作衬垫板 80 毫米宽，按指示安装。		结构型灯笼铆钉，6.5 mm – 8。铆钉，4.8 mm – 2。

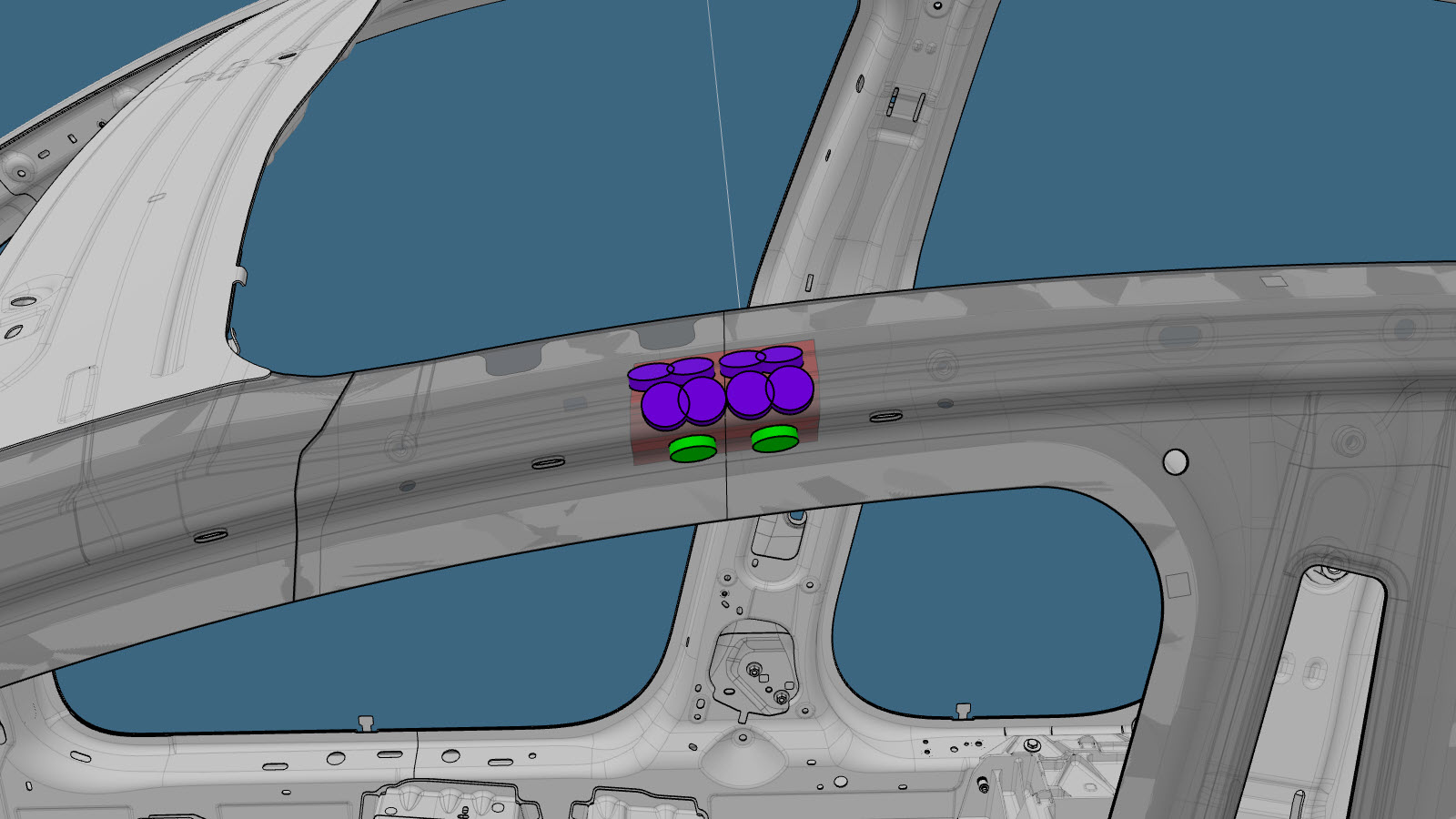

B 柱上部区块切割线参考线/点 I = 69 mm J = 62 mm 注制作衬垫板 80 毫米宽，按指示安装。		结构型灯笼铆钉，6.5 mm – 8。铆钉，4.8 mm – 2。

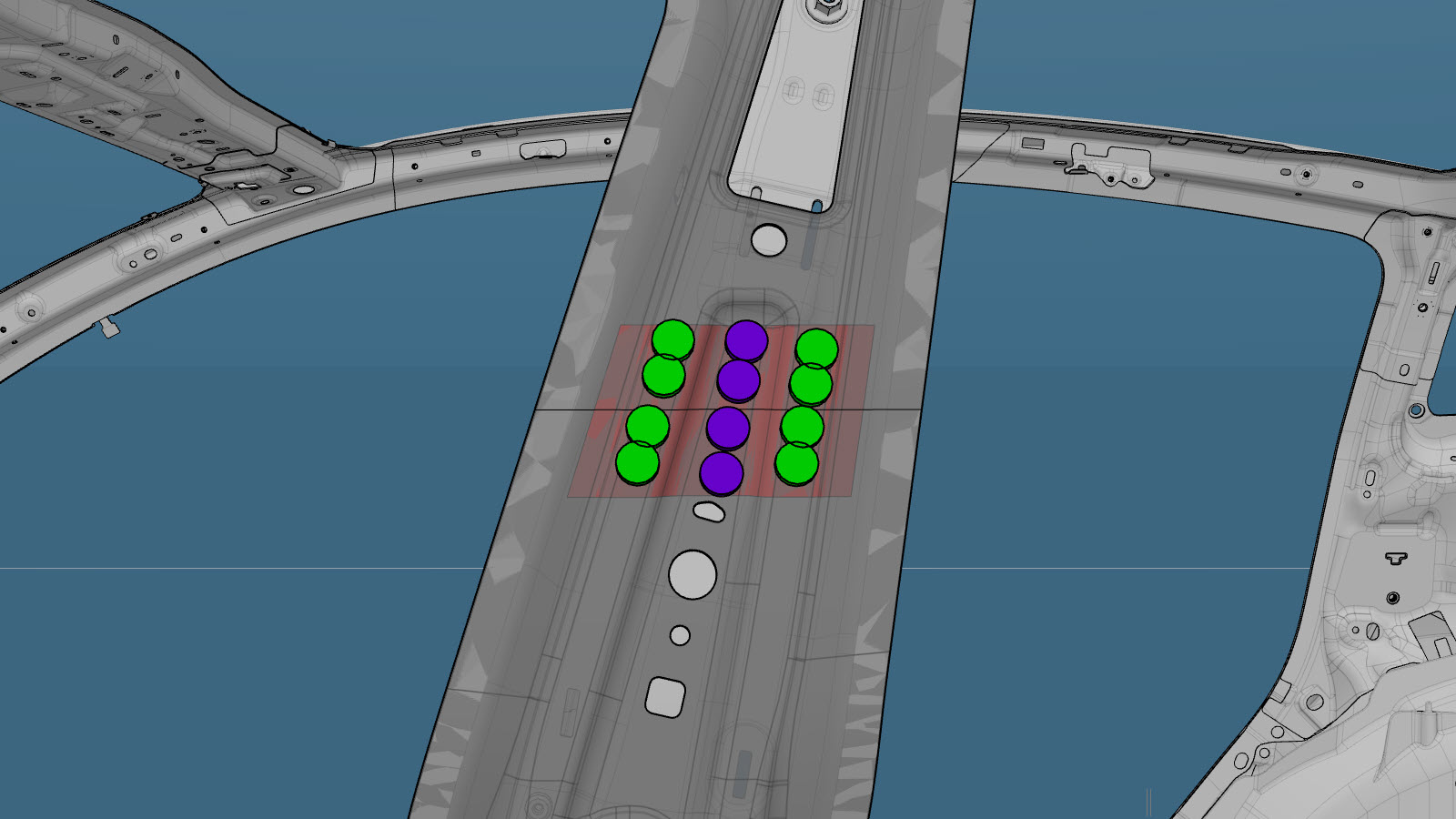

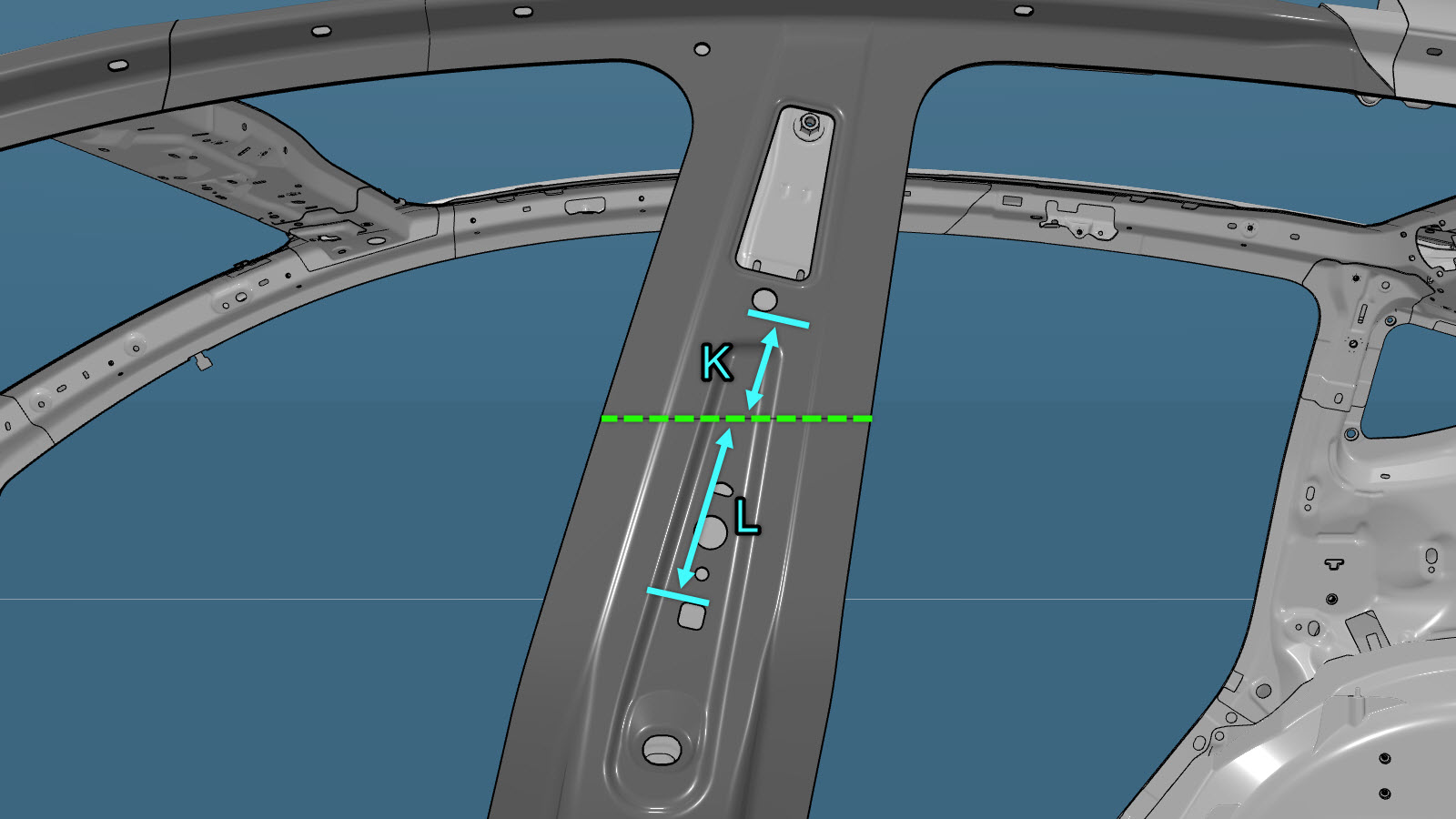

B 柱下部区块切割线参考线/点 K = 80 mm L = 127 mm 注制作衬垫板 80 毫米宽，按指示安装。		结构型灯笼铆钉，6.5 mm – 4。铆钉，4.8 mm – 8。注执行该区块的维修时，再订购一个车门安装环外件。

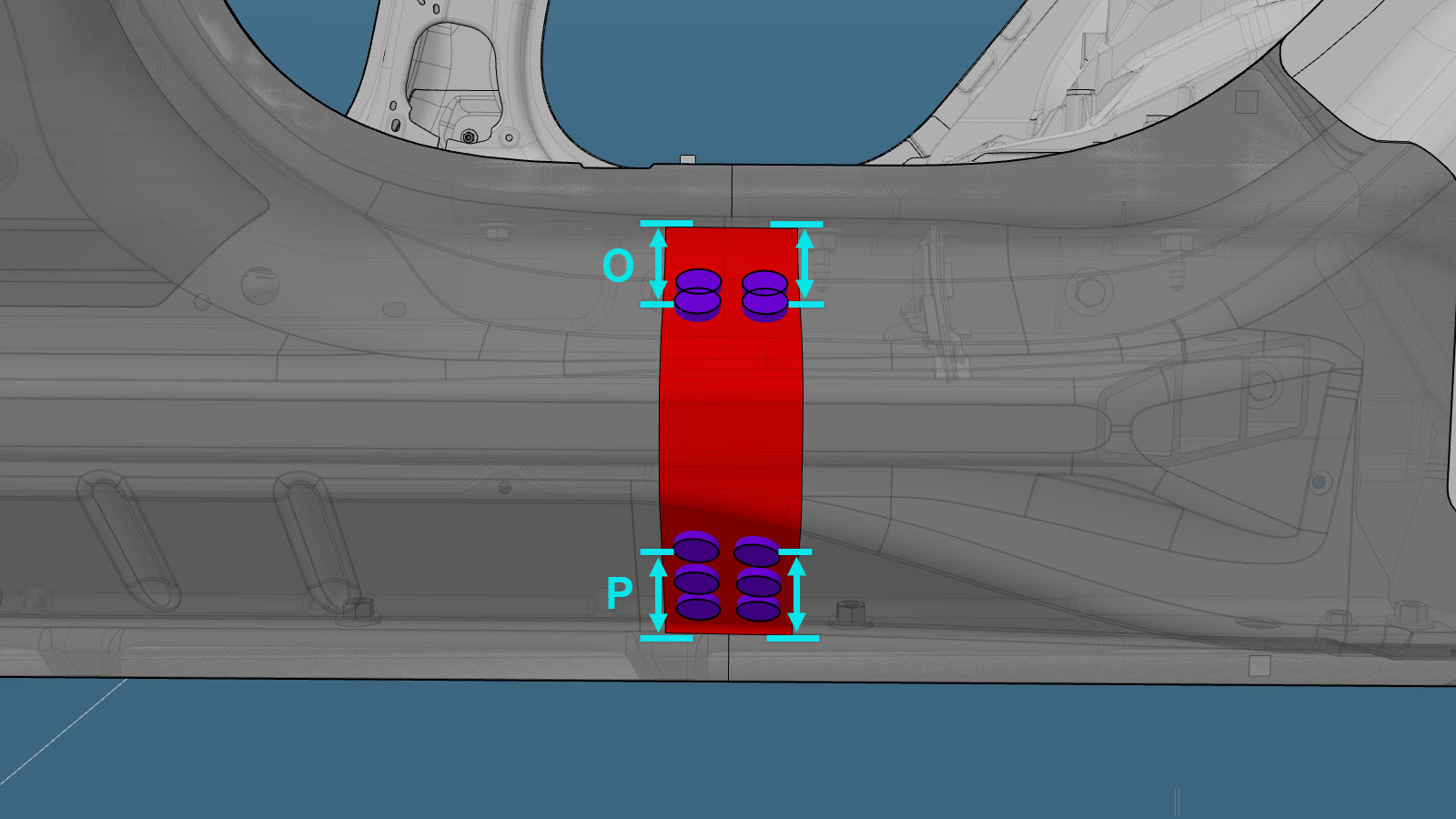

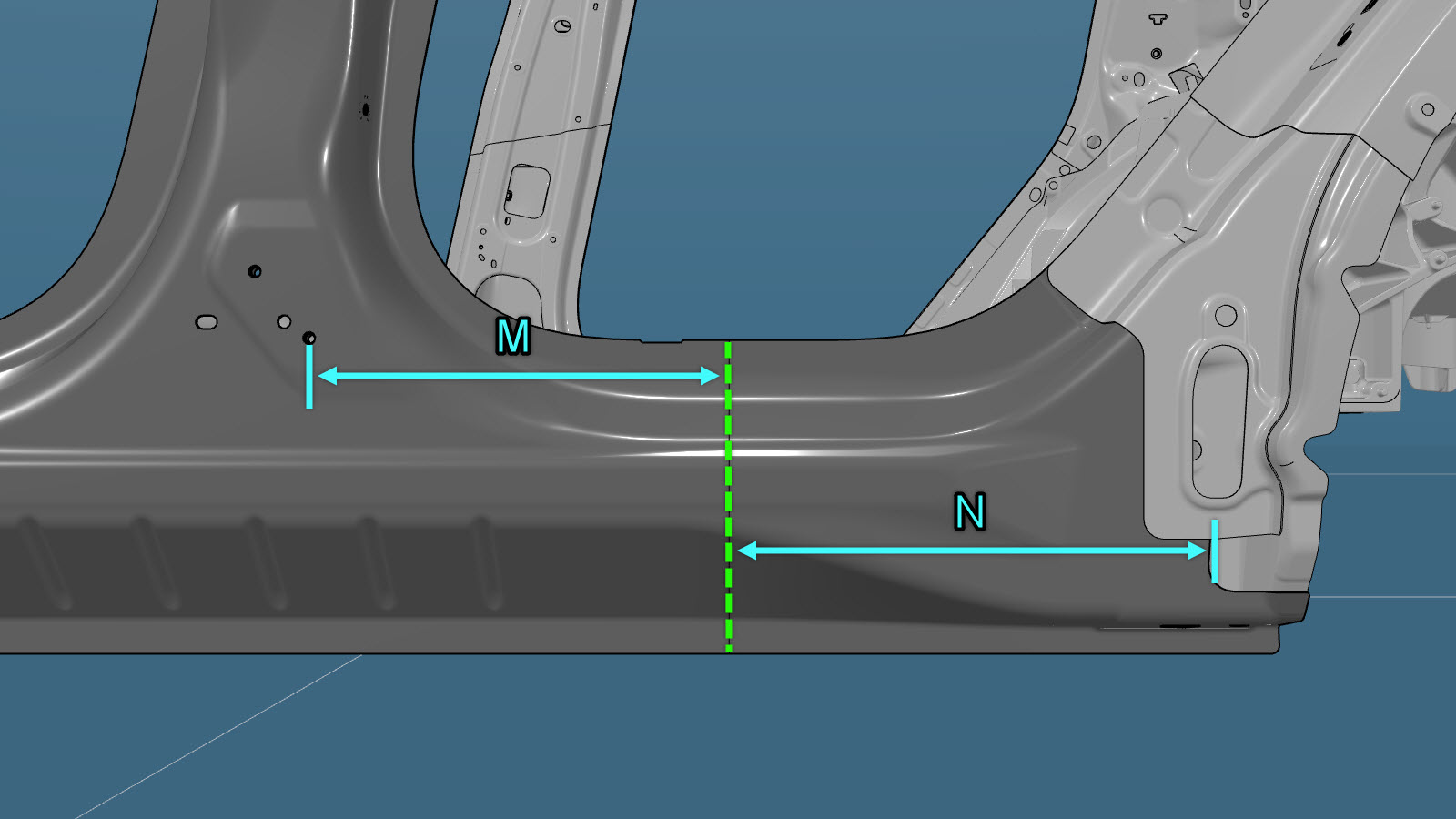

门槛后部区块切割线参考线/点 M = 324 mm N = 359 mm O = 50 mm P = 80 mm 注制作加固板 60 毫米宽，按指示安装。		结构型灯笼铆钉，6.5 mm – 10。注执行该区块的维修时，再订购一个车门安装环外件。

维修程序

如需要，拆下前排座位外侧的必要部分，露出下方所要更换的组件。
拆下车身侧外件的必要部分，露出要更换的底层组件。
如果要更换车门安装环外件的某个区块：在车门安装环外件区块说明中指定的区块切割线位置标记车门安装环外件。

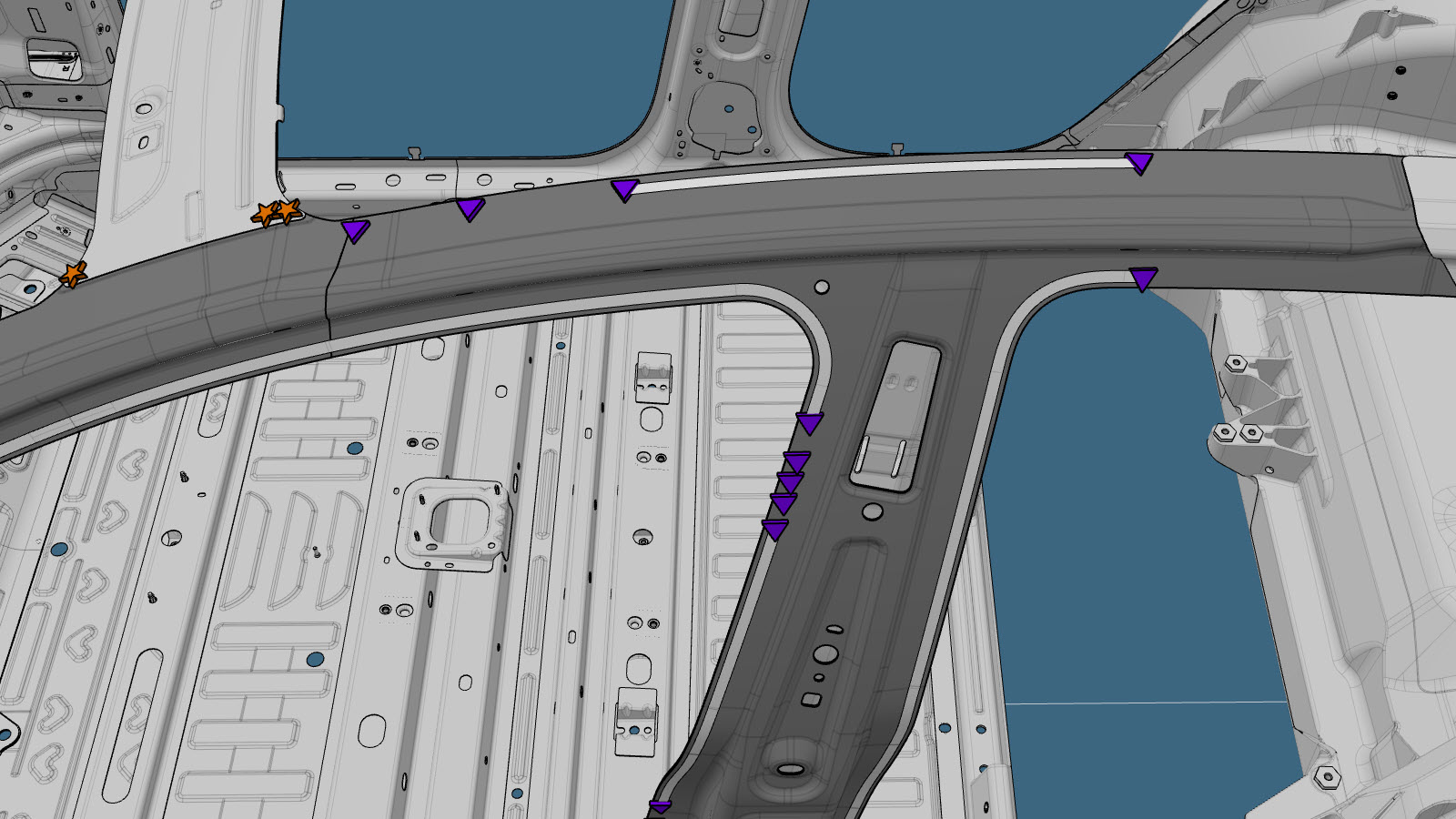

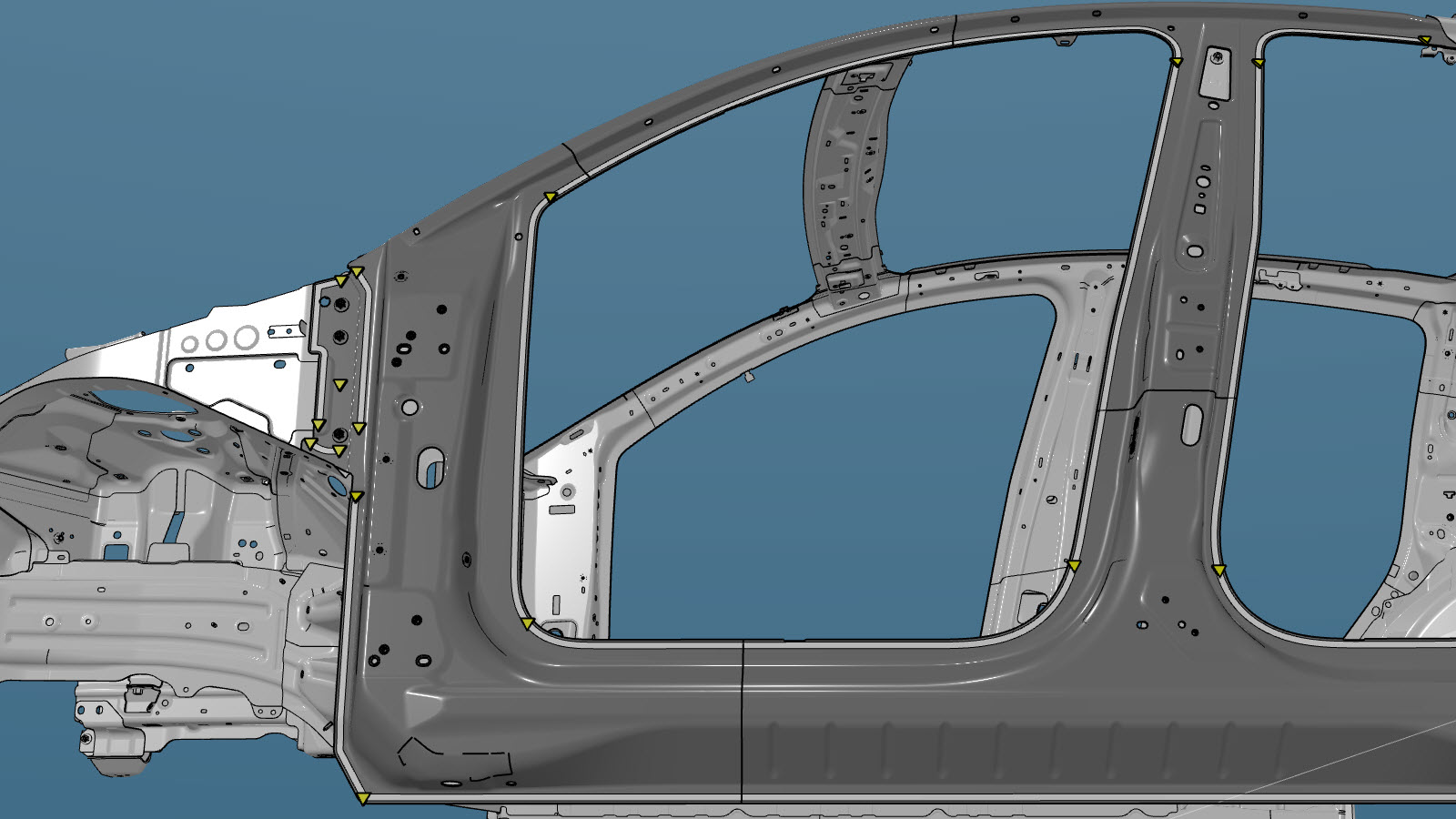

拆卸原装部件。
- 或原厂点焊焊缝

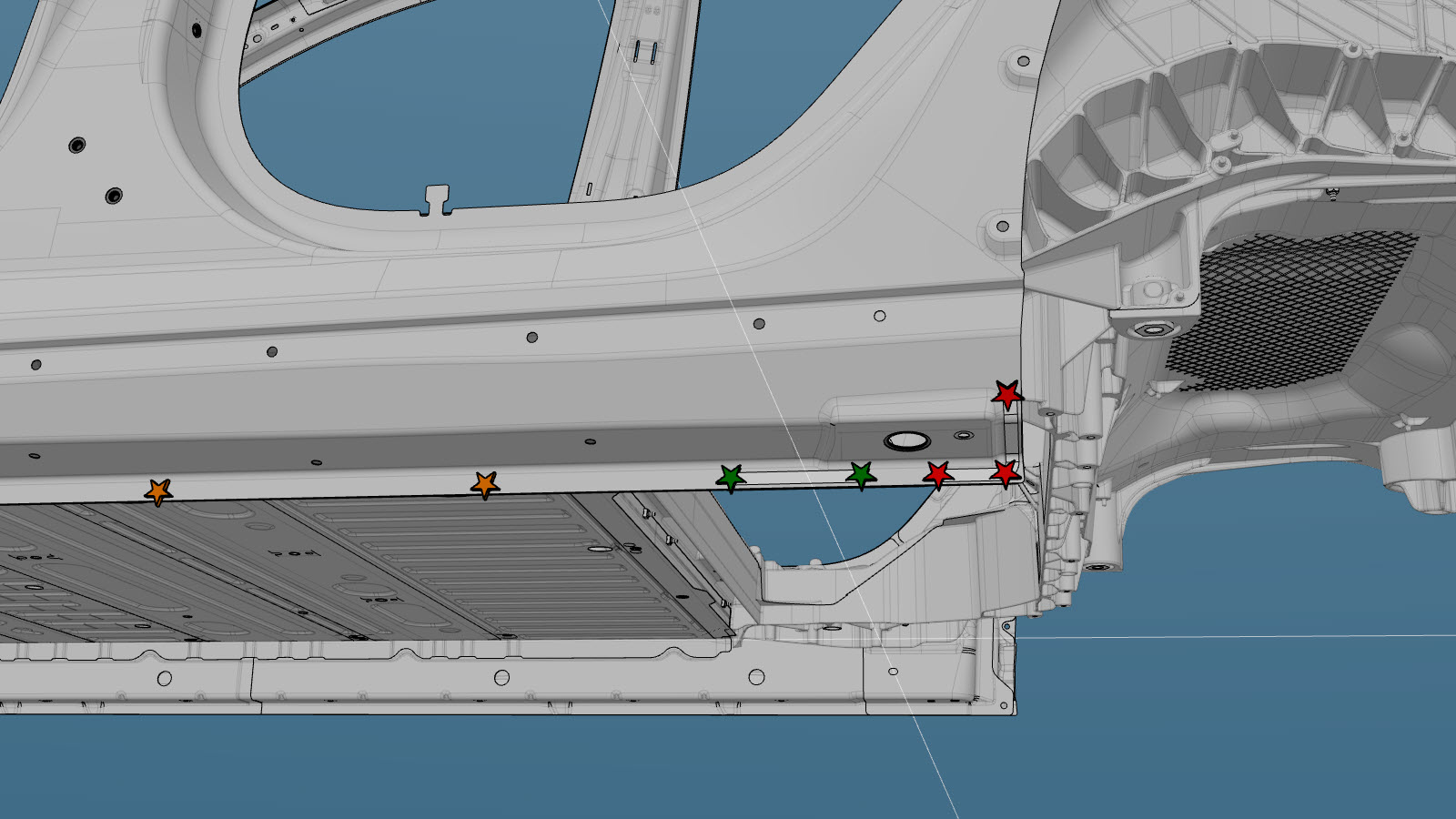

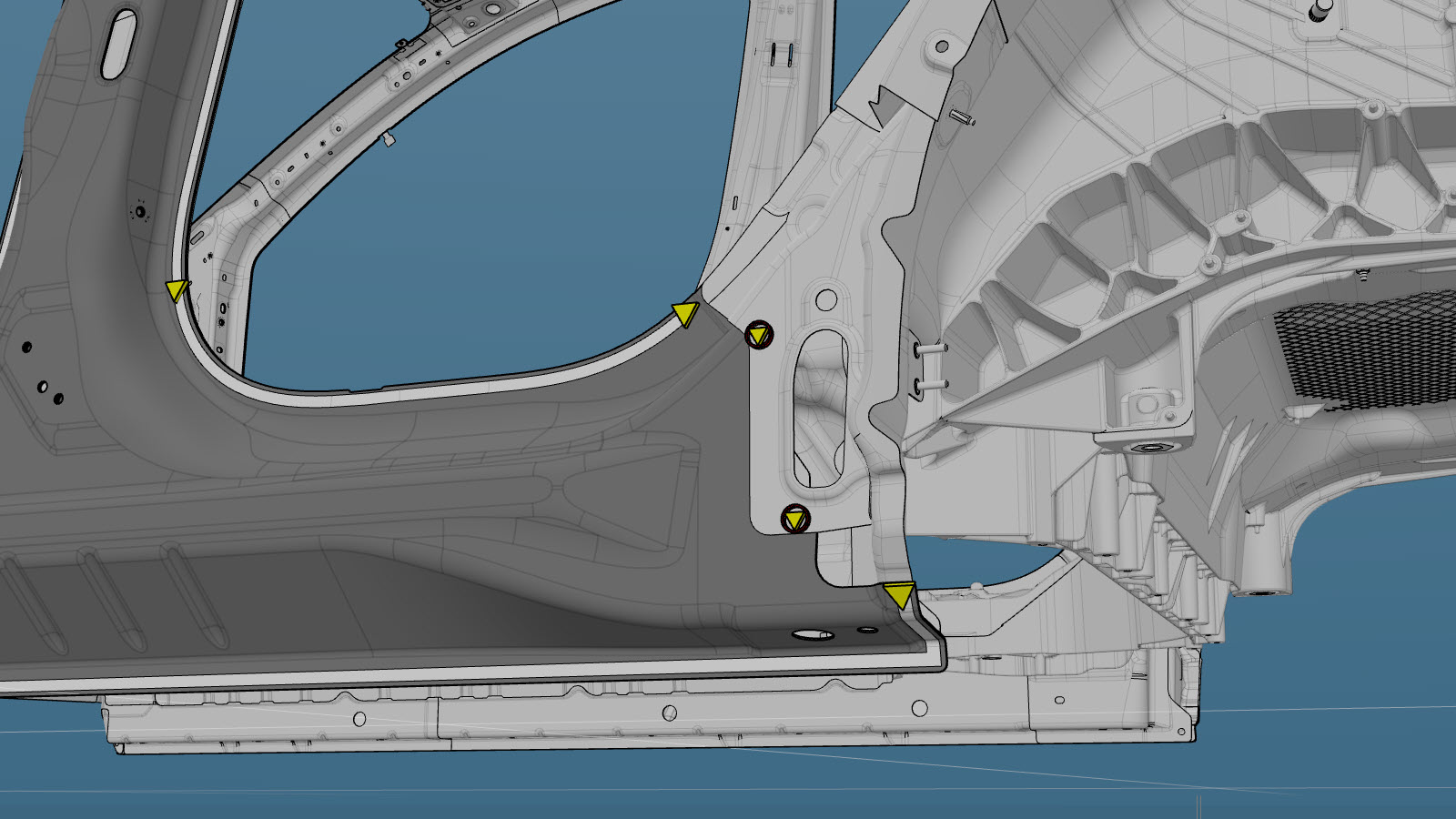

拆卸原装部件。
- 或钻透原厂点焊焊缝
注
钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。
- 或原厂点焊焊缝

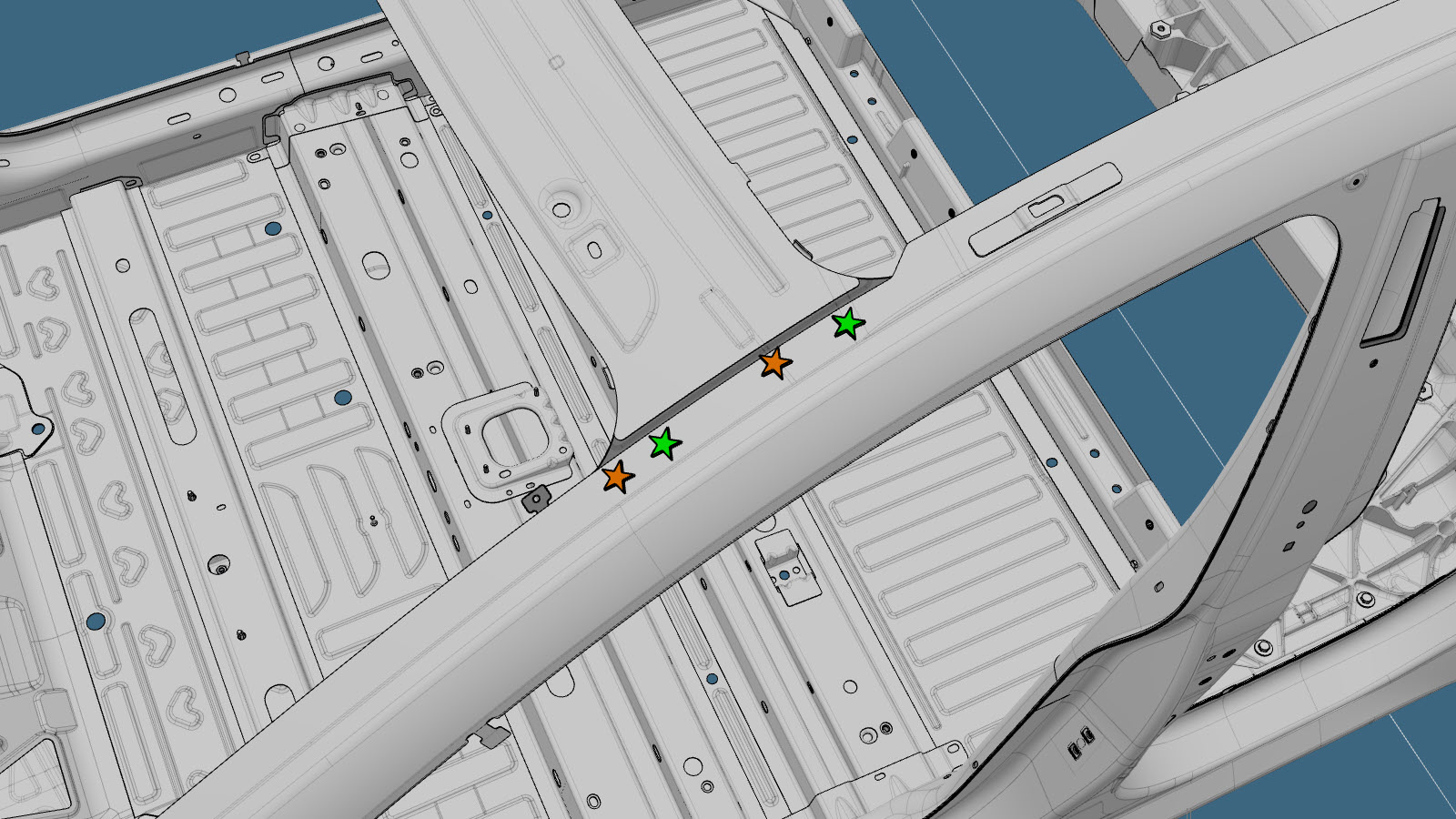

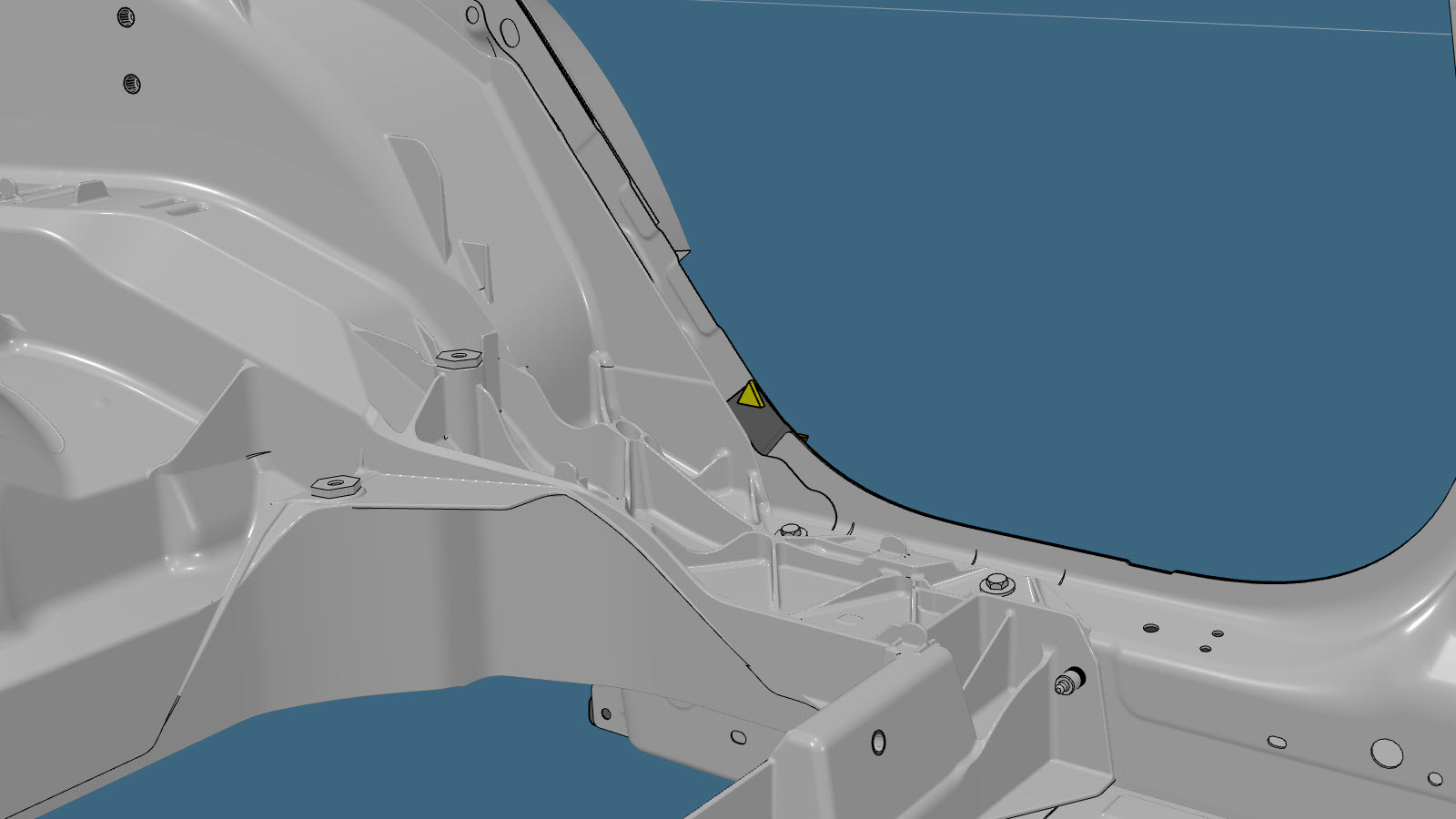

拆卸原装部件。
- 或钻透原厂点焊焊缝
注
钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。
- 或原厂点焊焊缝

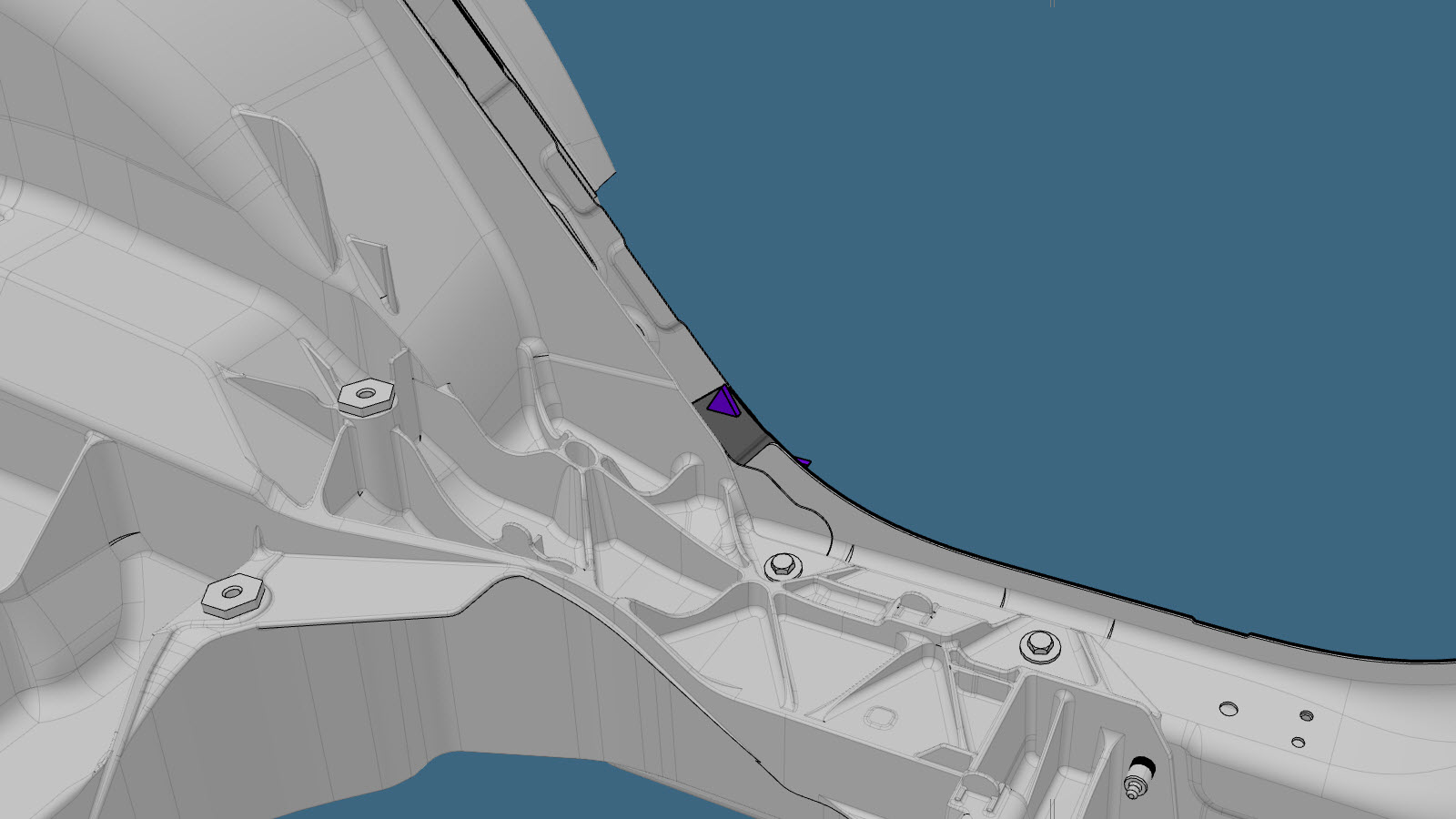

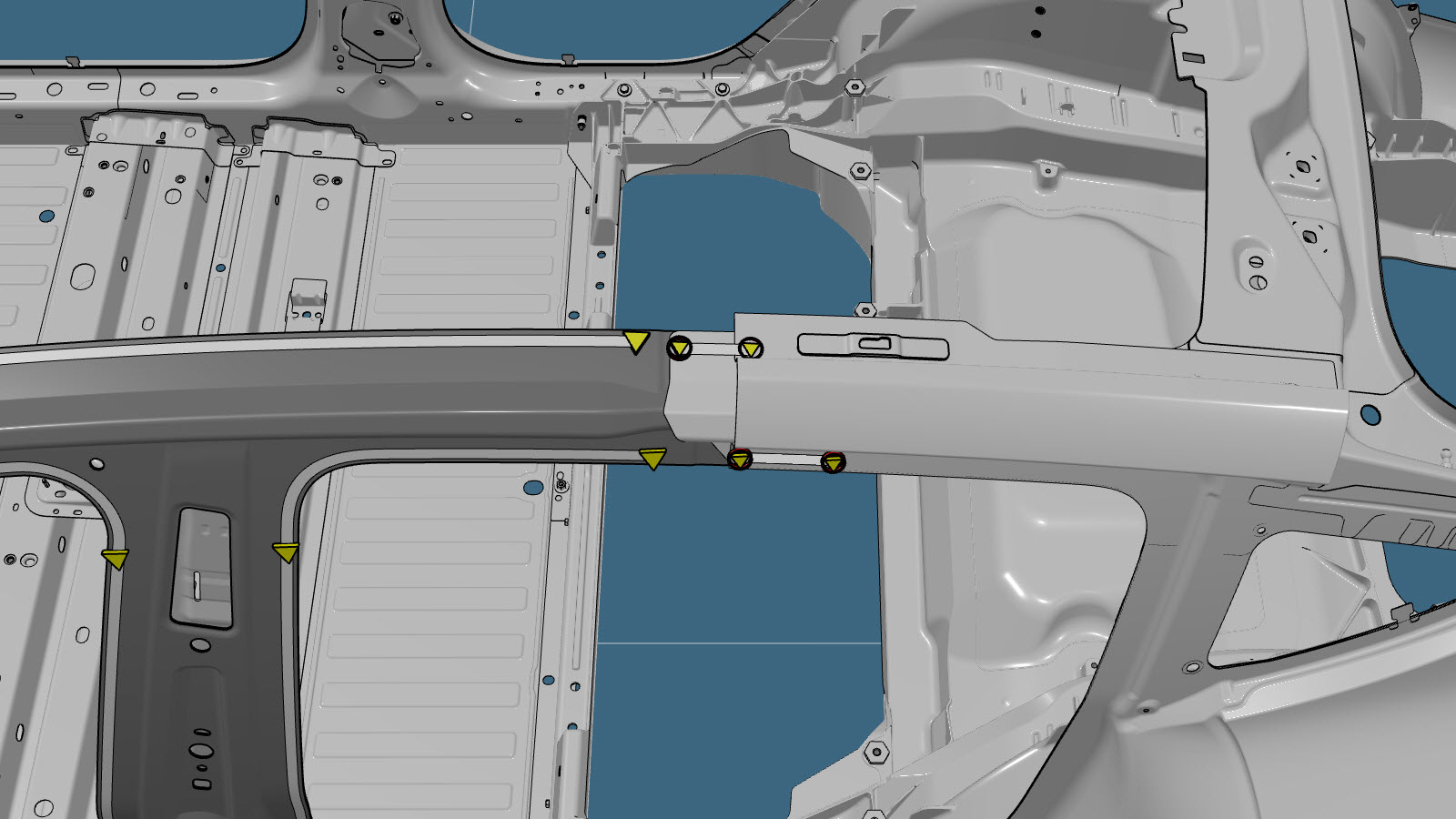

拆卸原装部件。
- 或钻透原厂点焊焊缝
注
钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。
- 或原厂点焊焊缝
拆卸原装部件。
- 或原厂点焊焊缝
拆卸原装部件。
- 或钻透原厂点焊焊缝
注
钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。
- 或原厂点焊焊缝
仅适用于区块维修：制作车门安装环外件区块说明中所述的衬垫板或加固板。

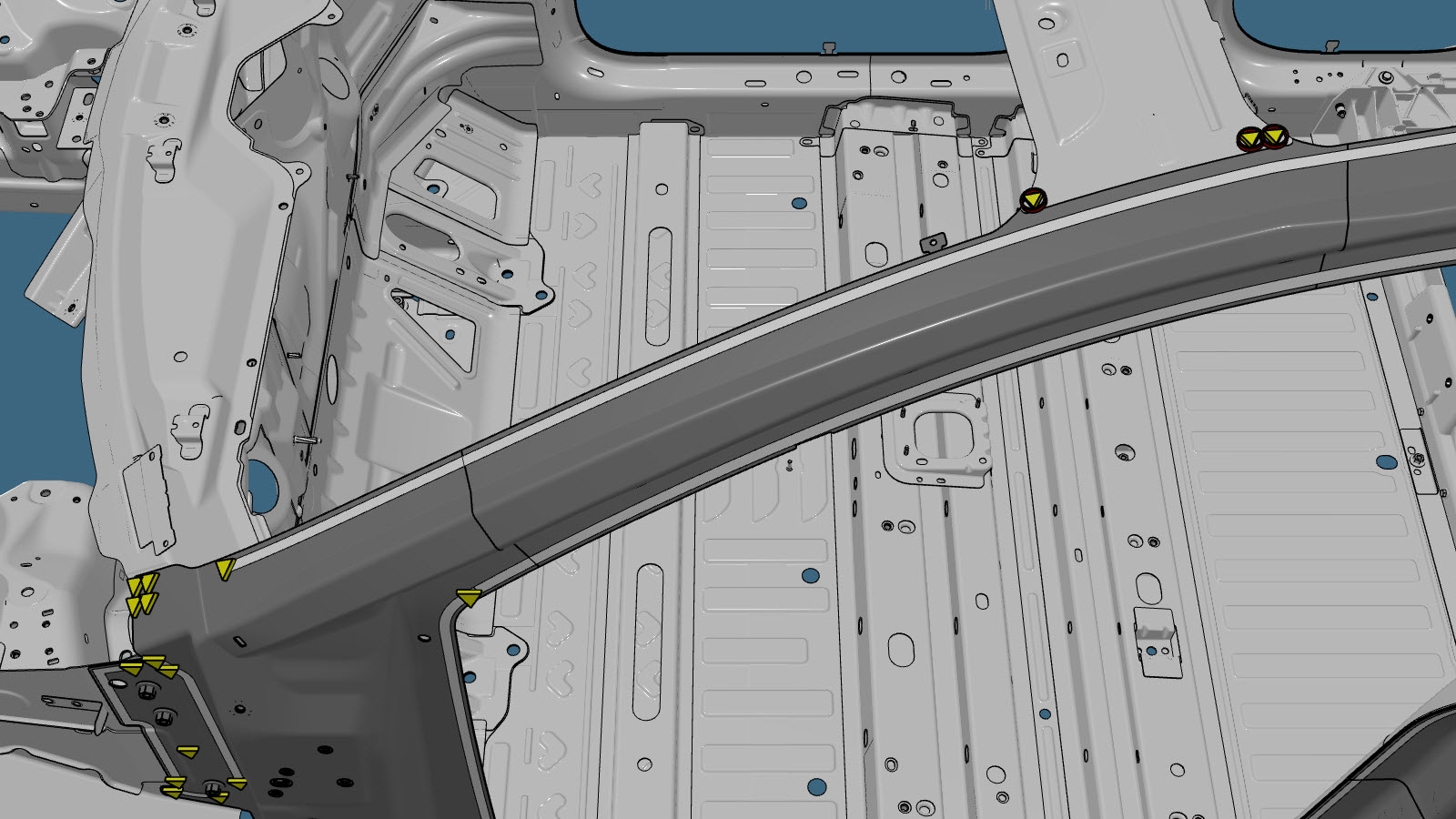

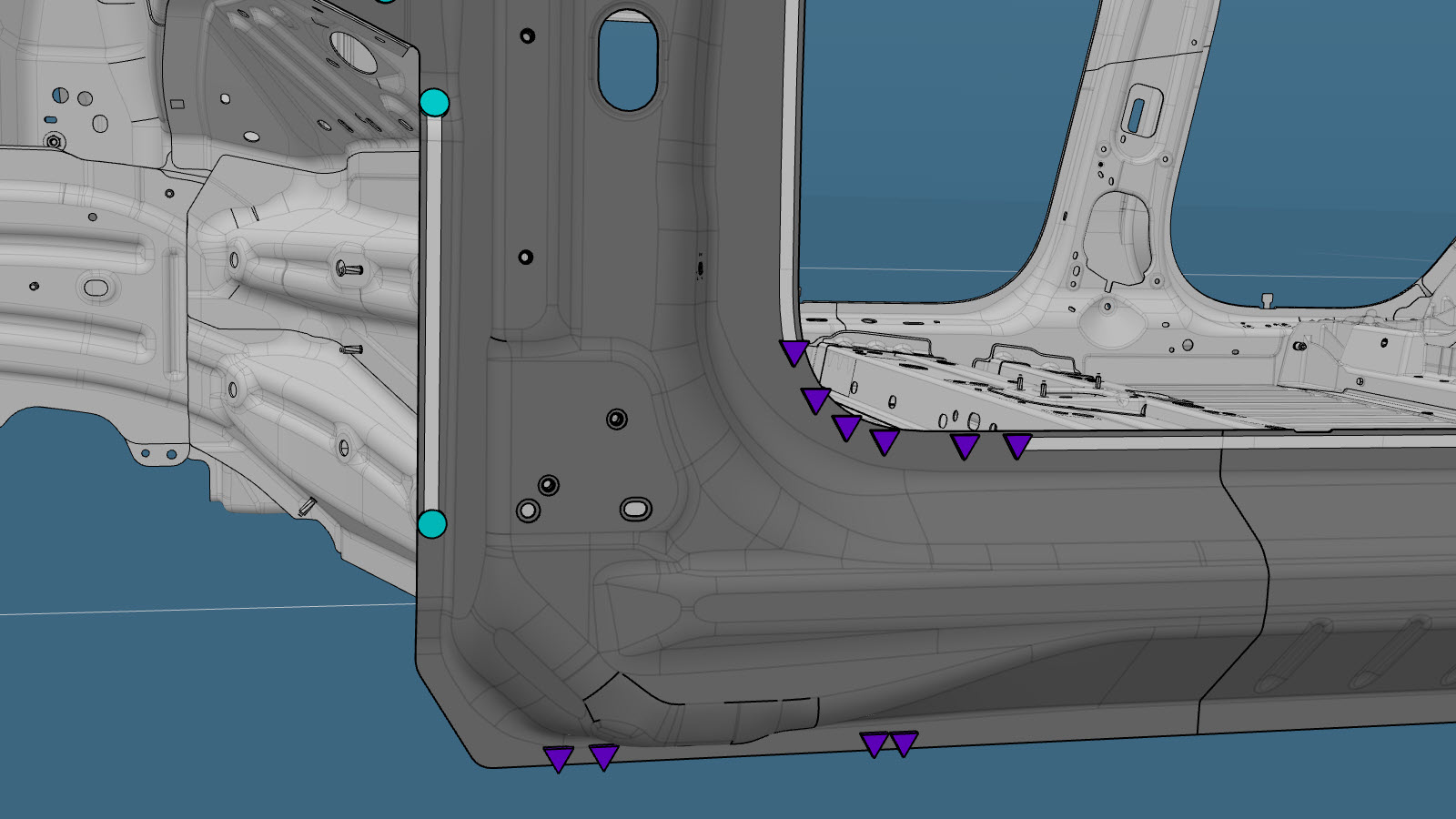

准备安装。
- 或安装点焊焊缝
注
红圈标记的安装点焊焊缝应直接焊接在现有焊缝上；所有其他安装点焊焊缝则需相对于原厂位置的中心点偏移 14 毫米进行焊接。
- 或高强度结构型铆钉，6.5 毫米
- 或结构型灯笼铆钉，6.5 毫米

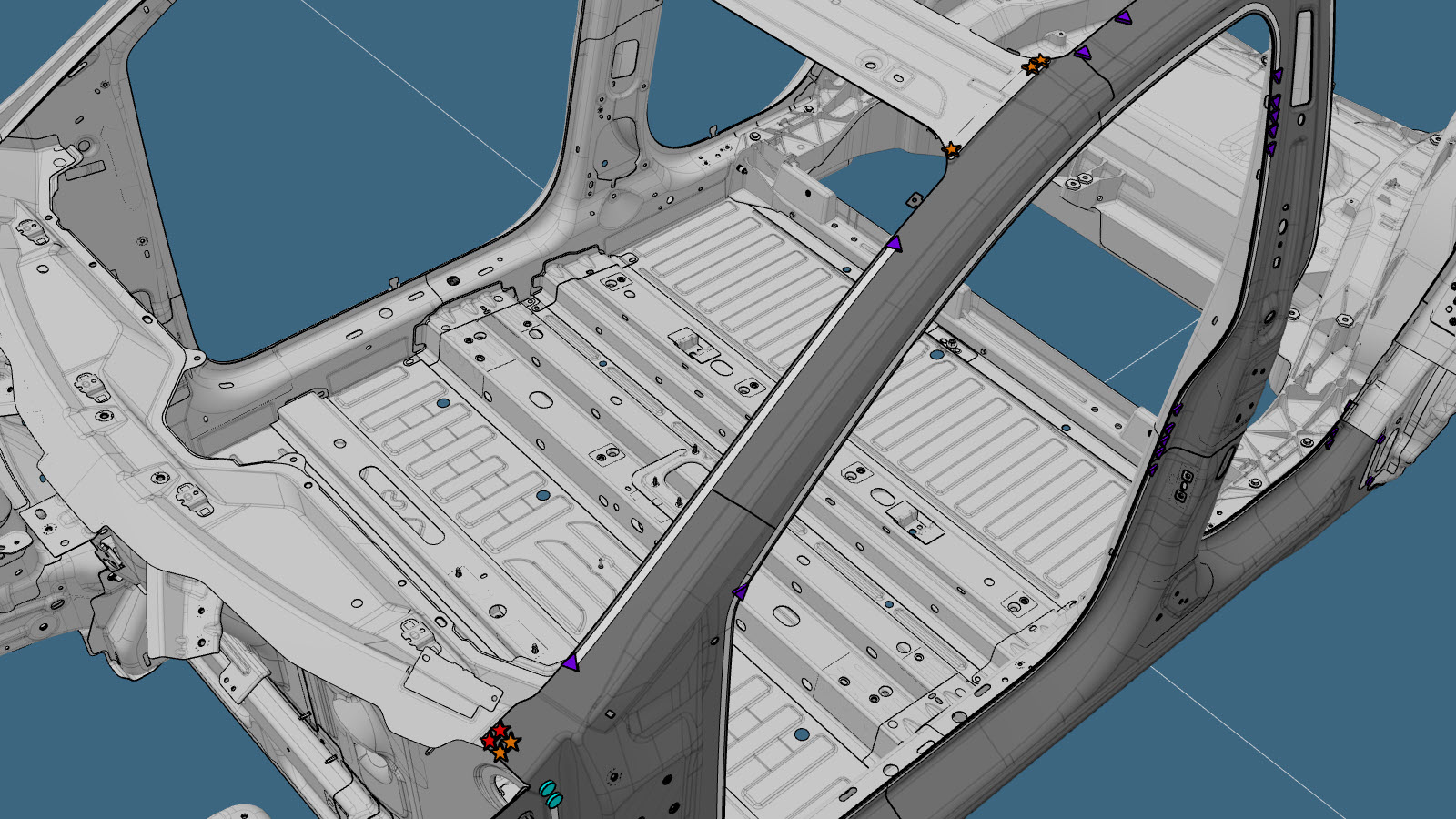

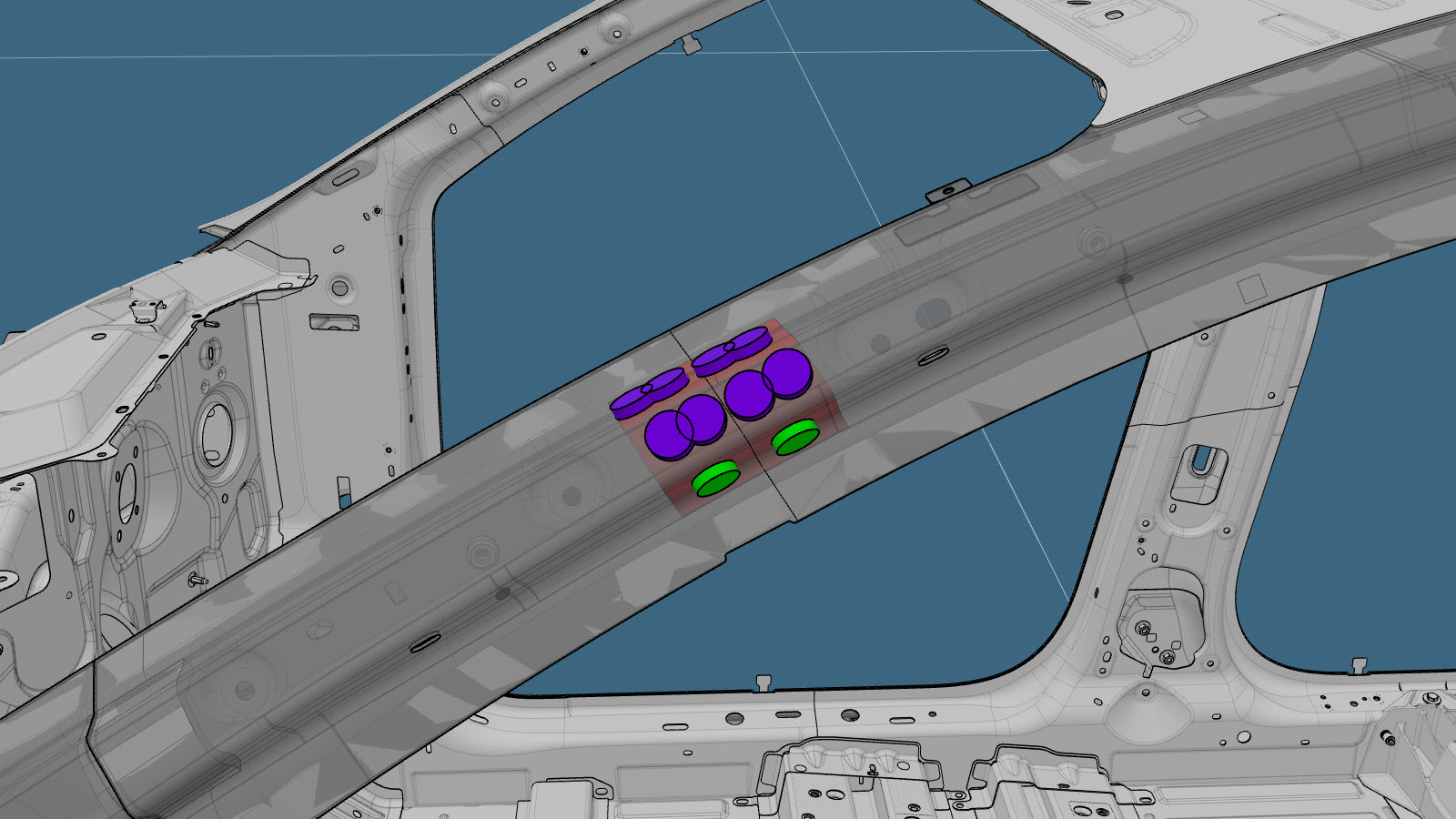

准备安装。
- 或安装点焊焊缝
注
将所有安装点焊焊缝安装在距原厂位置中心点 14 毫米的位置。
- 或高强度结构型铆钉，6.5 毫米
- 或流型铆钉，S18
- 或流型铆钉，S28
准备安装。
- 参考线/点

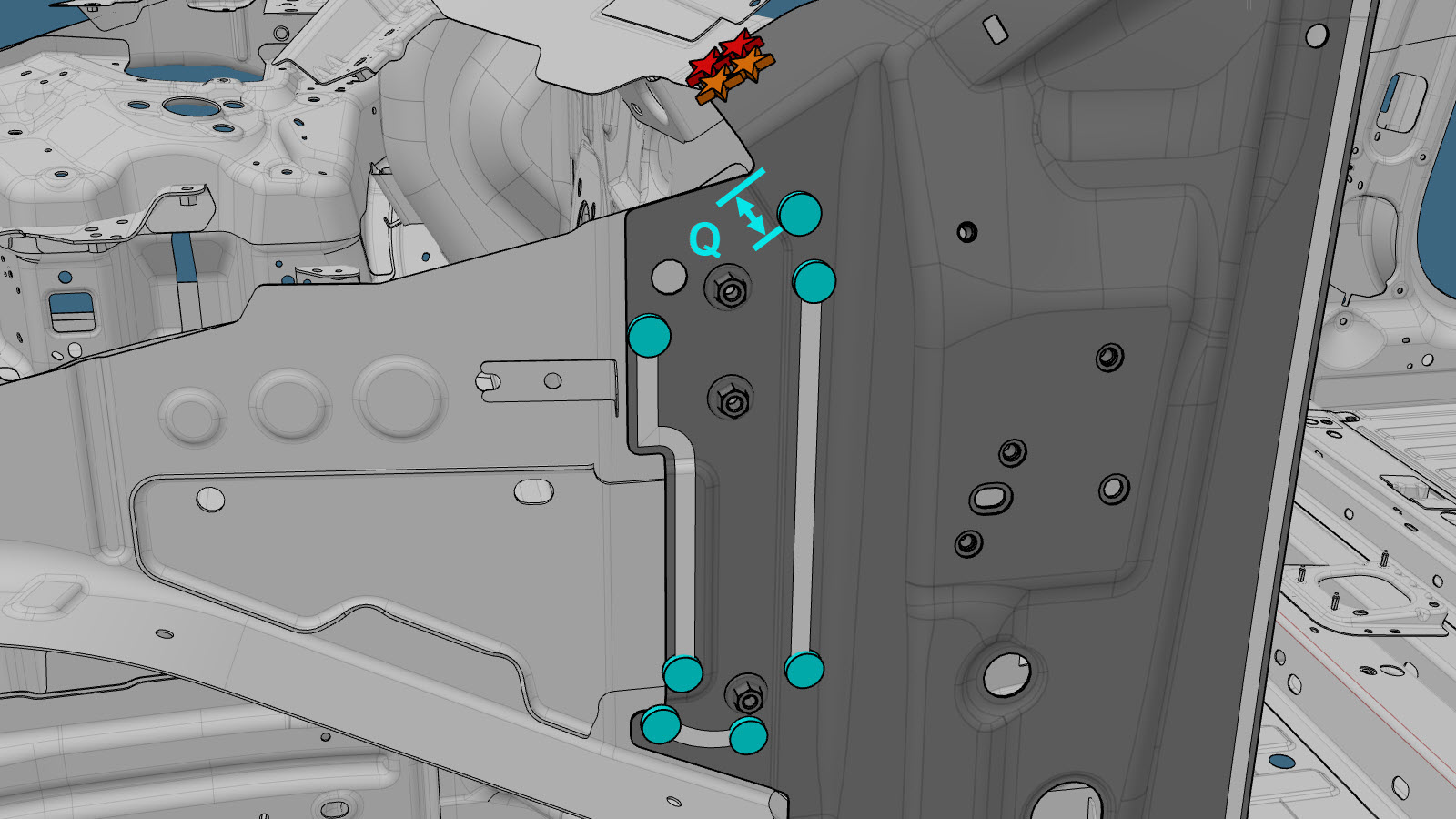

- 或高强度结构型铆钉，6.5 毫米 Q = 30 毫米
- 或流型铆钉，S18
- 或流型铆钉，S28

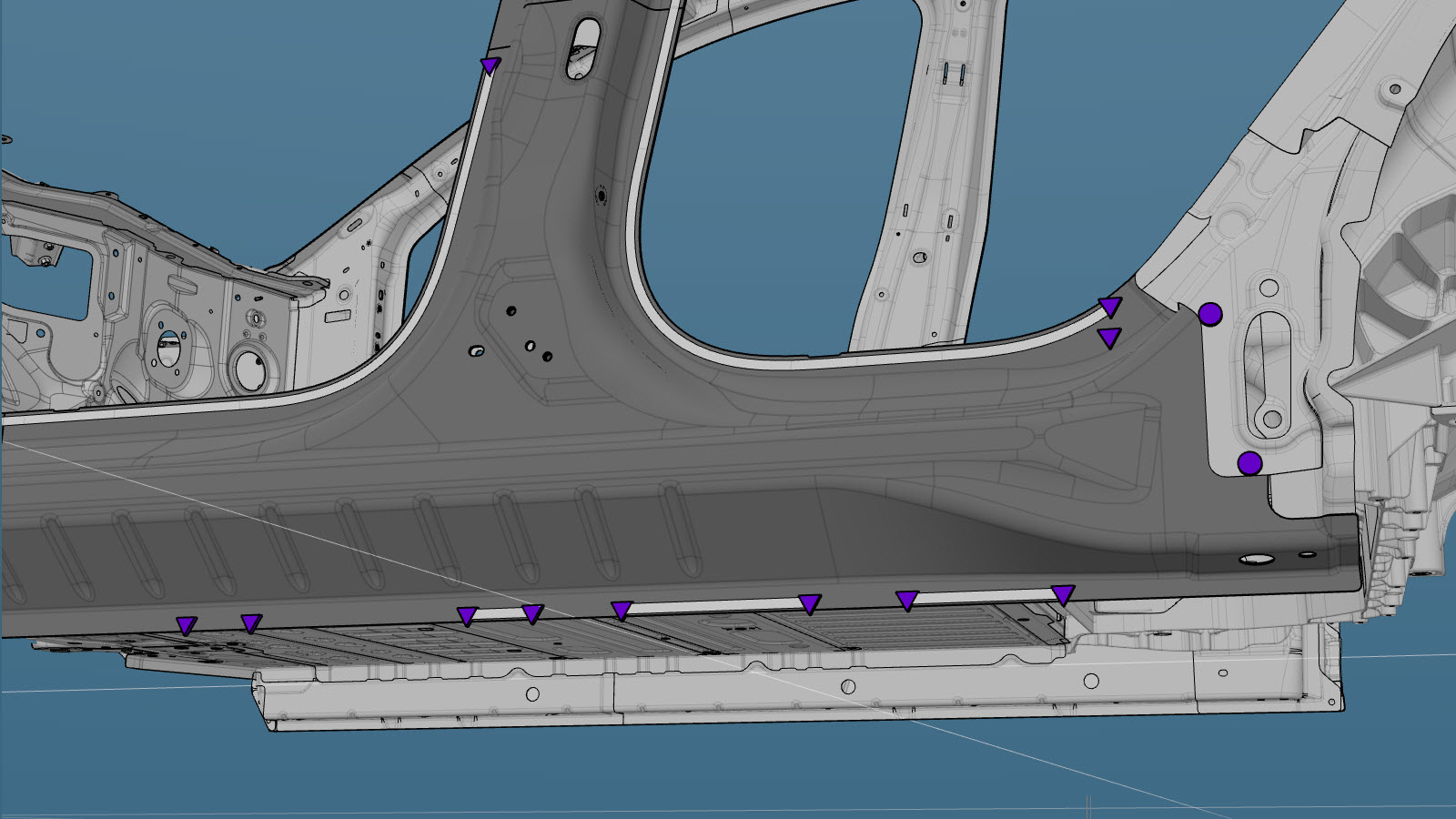

准备安装。
- 或安装点焊焊缝
注
将所有安装点焊焊缝安装在距原厂位置中心点 14 毫米的位置。
- 或高强度结构型铆钉，6.5 毫米
准备安装。
- 或安装点焊焊缝
注
将所有安装点焊焊缝安装在距原厂位置中心点 14 毫米的位置。
- 或流型铆钉，S28
准备安装。
- 或安装点焊焊缝
注
将所有安装点焊焊缝安装在距原厂位置中心点 14 毫米的位置。
- 或结构型灯笼铆钉，6.5 毫米
准备安装。
- 或安装点焊焊缝
注
将所有安装点焊焊缝安装在距原厂位置中心点 14 毫米的位置。
- 或结构型灯笼铆钉，6.5 毫米
准备安装。
- 或安装点焊焊缝
注
将所有安装点焊焊缝安装在距原厂位置中心点 14 毫米的位置。
在车辆接合面以及新部件上涂抹结构型粘合剂。
仅适用于区块维修：按车门安装环外件区块说明中所述方式，安装衬垫板或加固板。
安装新部件。
执行电阻点焊。
- 或安装点焊焊缝
警告
未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。

警告
切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
安装先前为露出更换组件而拆下的车身侧外件部分。
安装先前为露出更换组件而拆下的前排座位外侧部分。

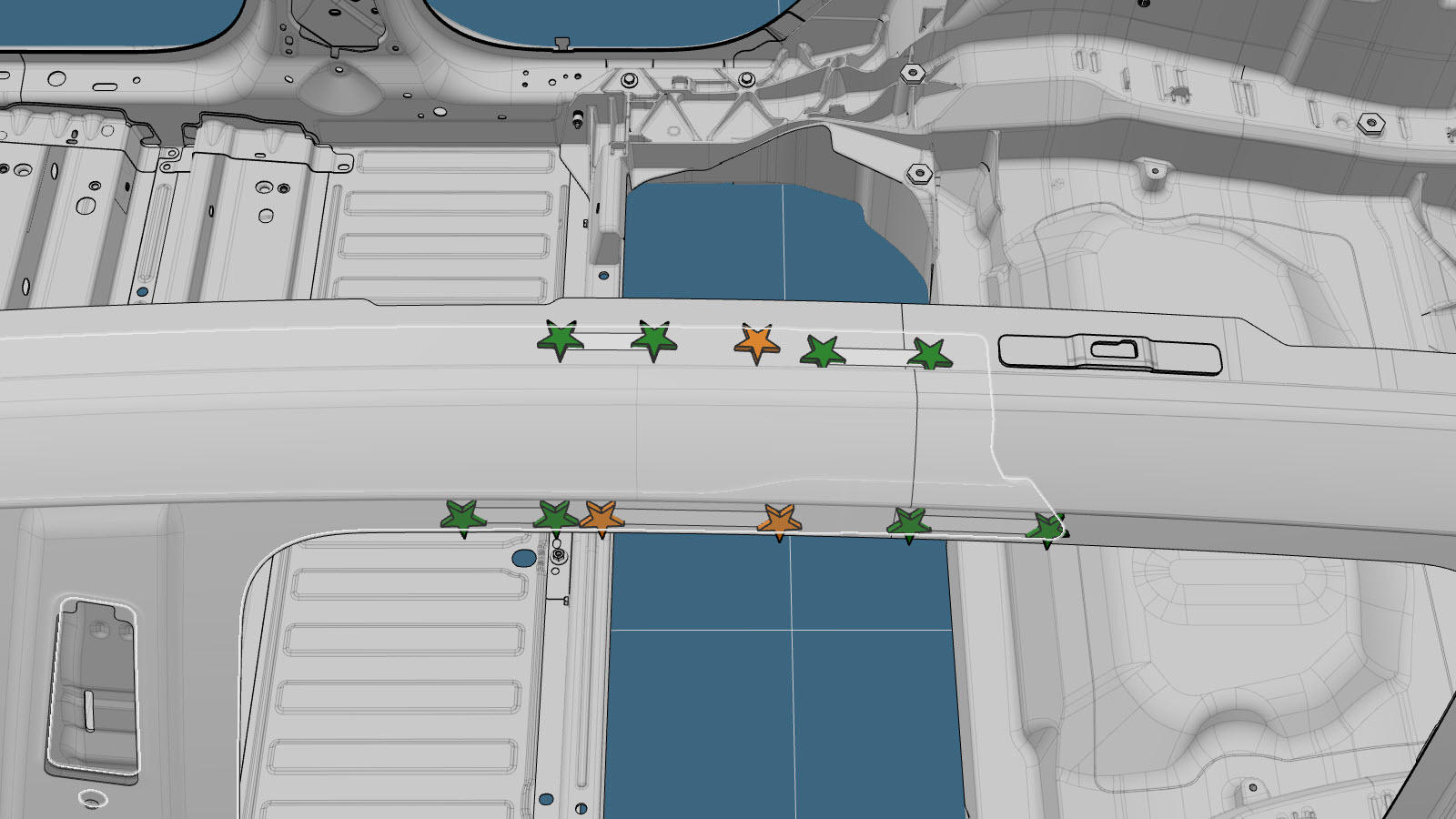

按指示安装紧固件。
- 或高强度结构型铆钉，6.5 毫米
- 或流型铆钉，S18
- 或流型铆钉，S28
按指示安装紧固件。
- 或流型铆钉，S28
- 或流型铆钉，S38
按指示安装紧固件。
- 或流型铆钉，S28
- 或流型铆钉，S48
按指示安装紧固件。
- 或流型铆钉，S18
- 或流型铆钉，S28
- 或流型铆钉，S48
执行任何必要的维修后操作。
