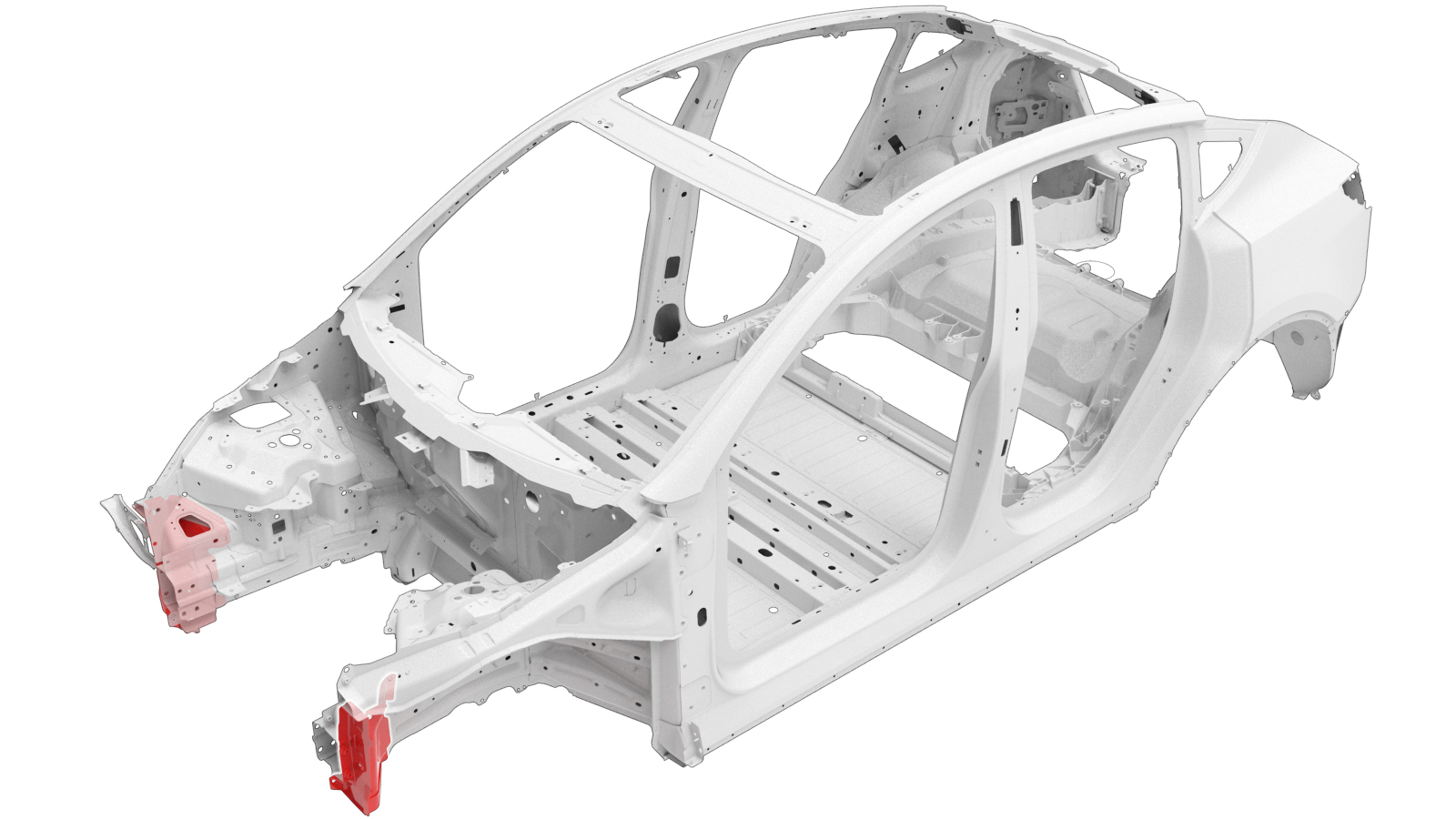

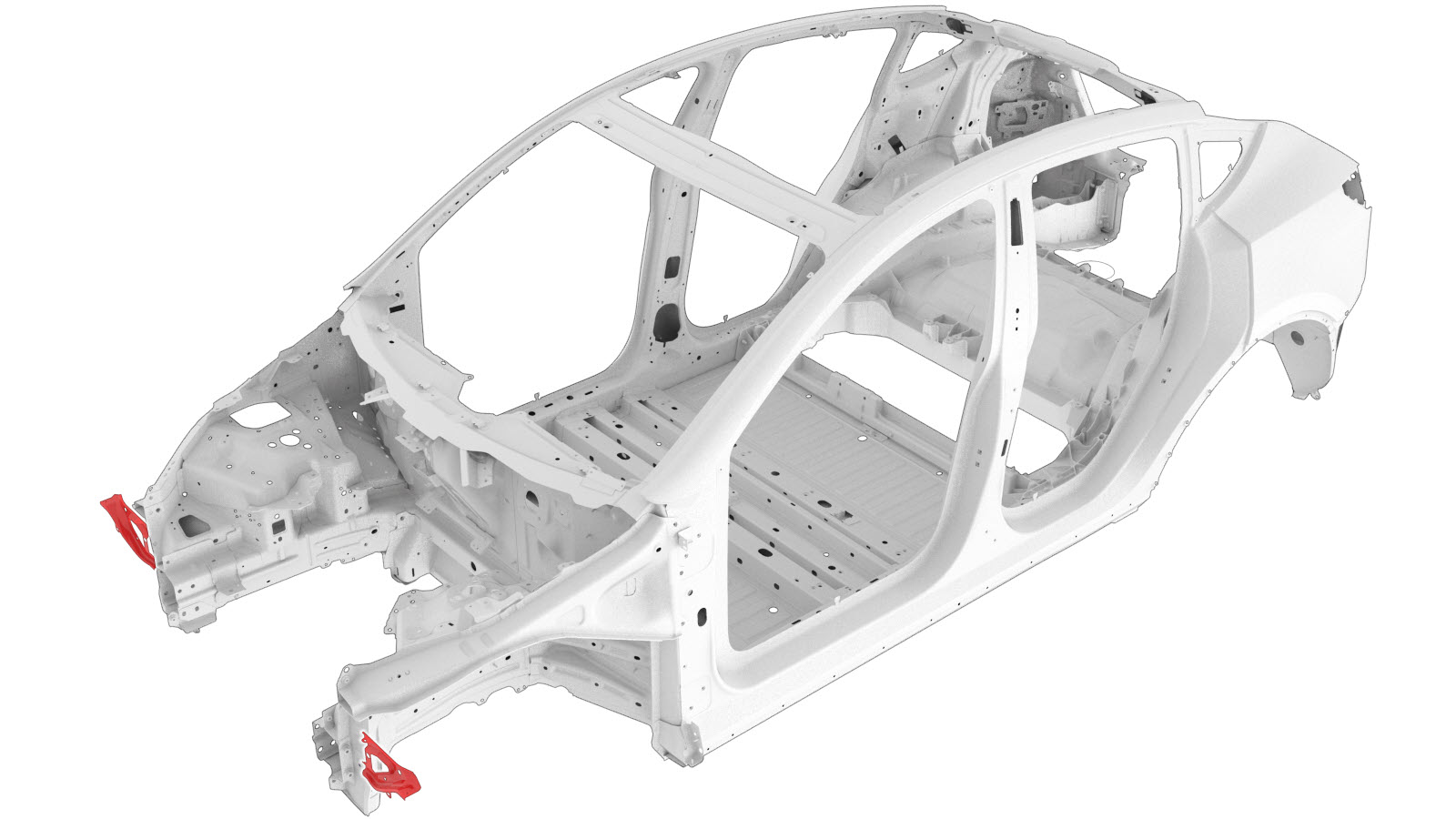

前副框架支架

维修信息

在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
执行本程序时，请将车辆正确固定到车架工作台上。

零件清单


数量	描述	图片/备注

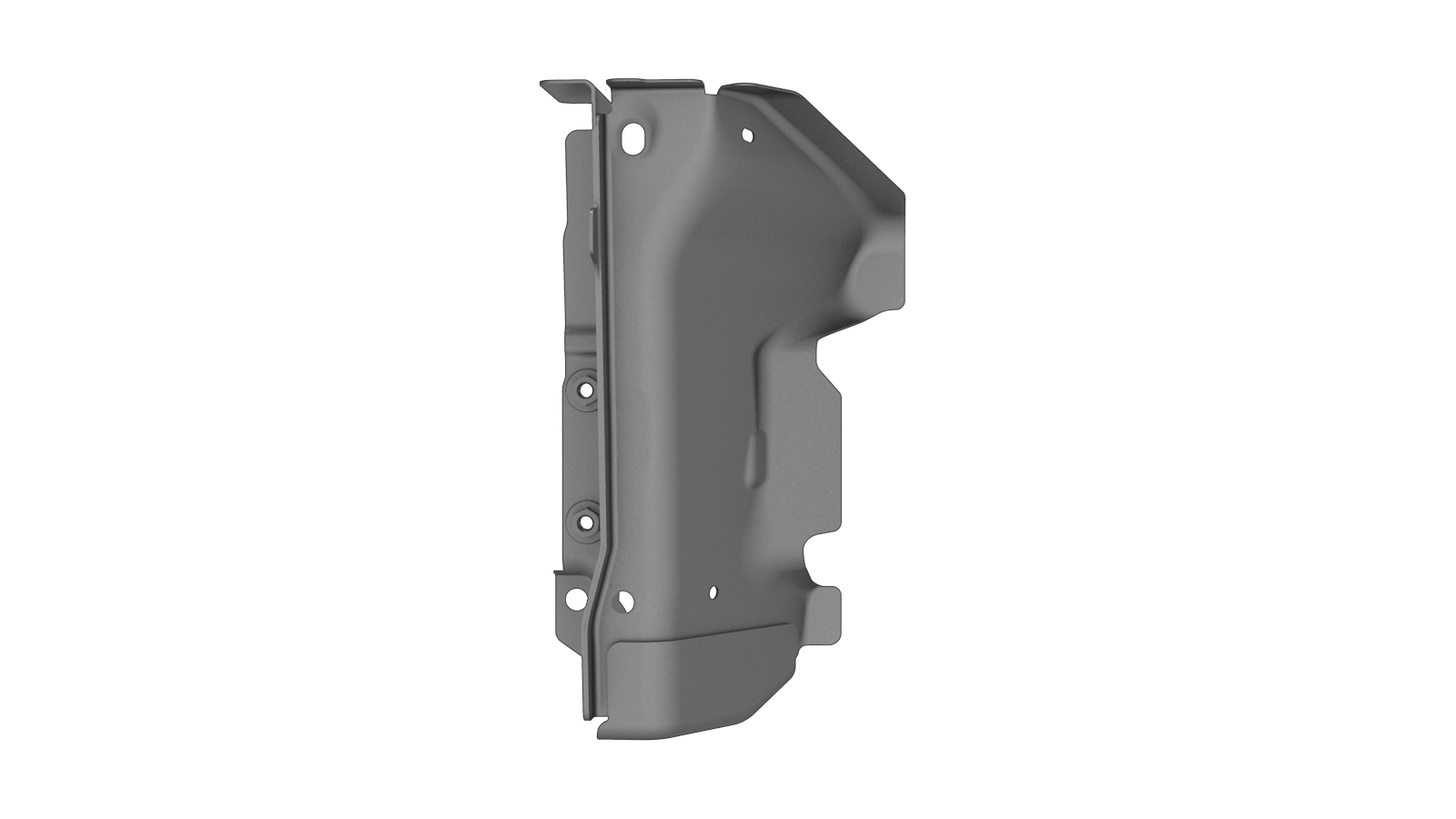

1	ASSEMBLY FRONT SUBFRAME SUPPORT（前副框架支架）
21	高强度结构型铆钉，6.5 毫米
1	螺栓 , M8 x 1.25 x 16 PAN FLANGE HEAD 6-LOBE DRIVE2	Tesla 零件号 1063260-00。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

拆卸下部挡泥板内支架。

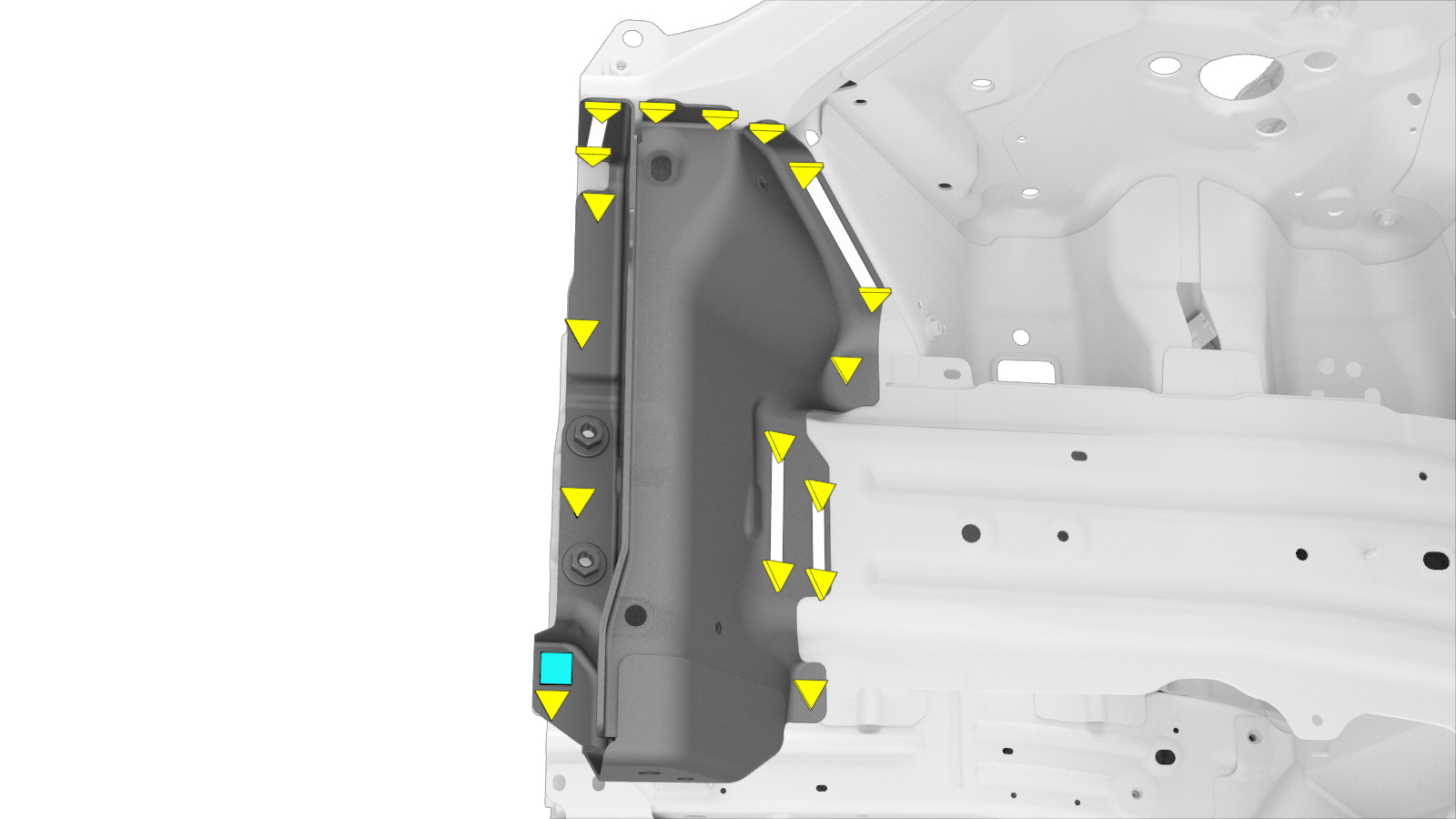

拆卸原装部件。
- 或原厂点焊焊缝
- 或六角头螺栓

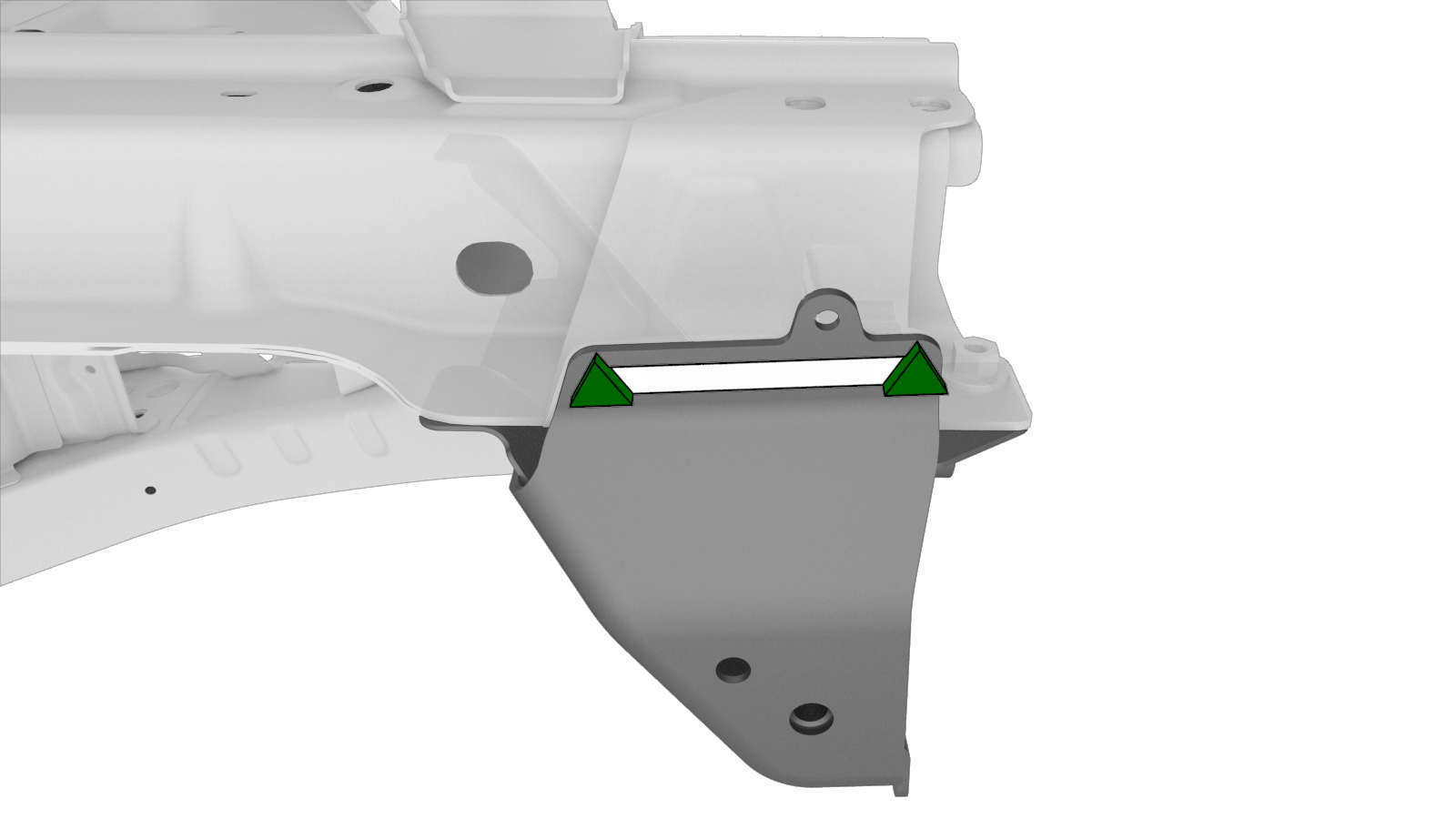

拆卸原装部件。
- 或原厂点焊焊缝
准备安装。
注
红色 X 表示此处工厂安装的紧固件未进行更换。
- 或高强度结构型铆钉，6.5 毫米
- 或六角头螺栓

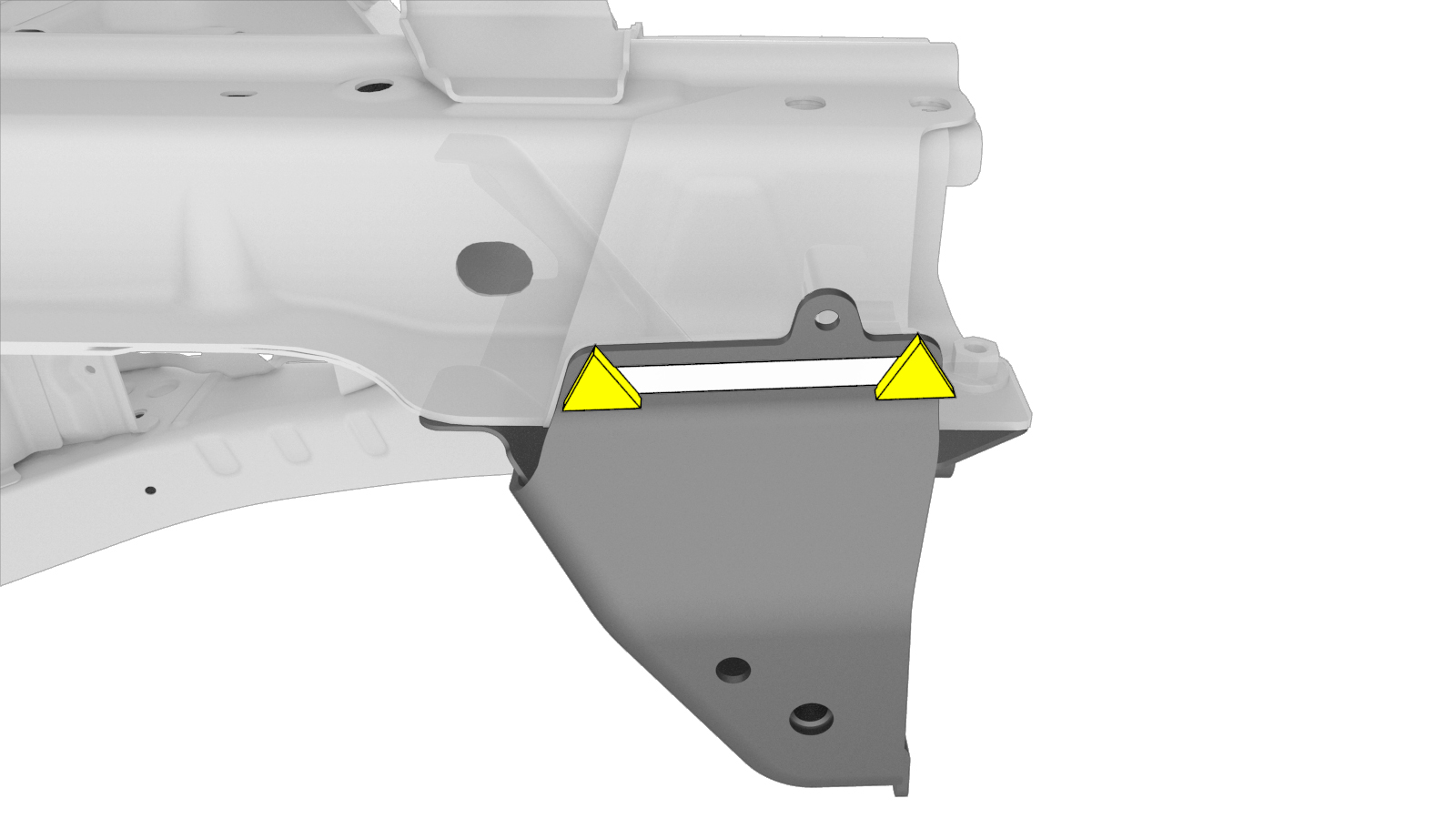

准备安装。
- 或钢塞焊焊缝
注
在每个塞焊安装位置钻一个 10.4 毫米的孔。

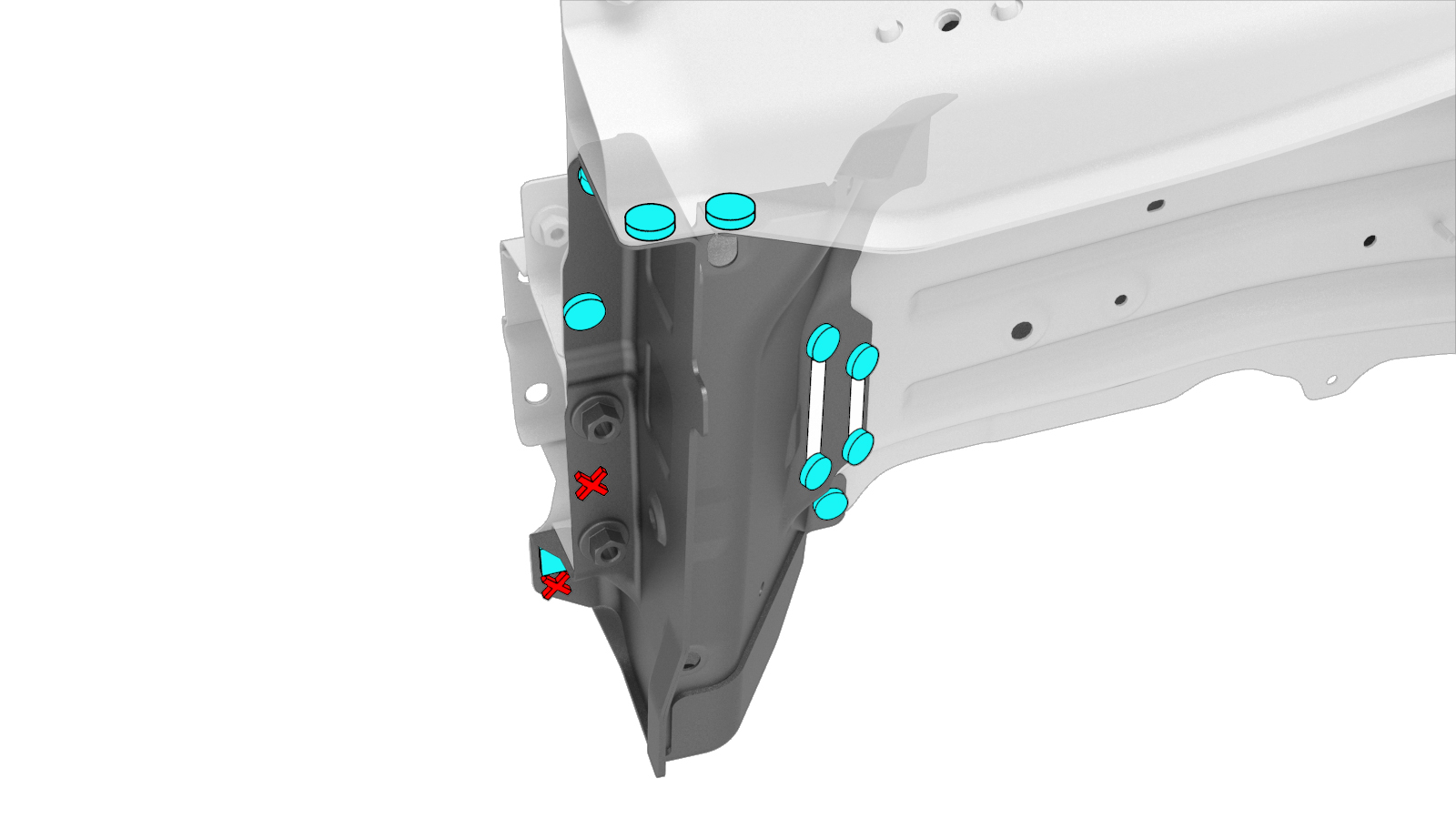

准备安装。
注
红色 X 表示此处工厂安装的紧固件未进行更换。
- 或高强度结构型铆钉，6.5 毫米
- 或六角头螺栓
在车辆接合面以及新部件上涂抹结构型粘合剂。
安装新部件。
将这些螺栓拧紧至 35 Nm。
执行 GMA 焊接。
- 或钢塞焊焊缝
警告
未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。

警告
为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。

警告
切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。

注
进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
安装下部挡泥板内支架。
执行任何必要的维修后操作。
