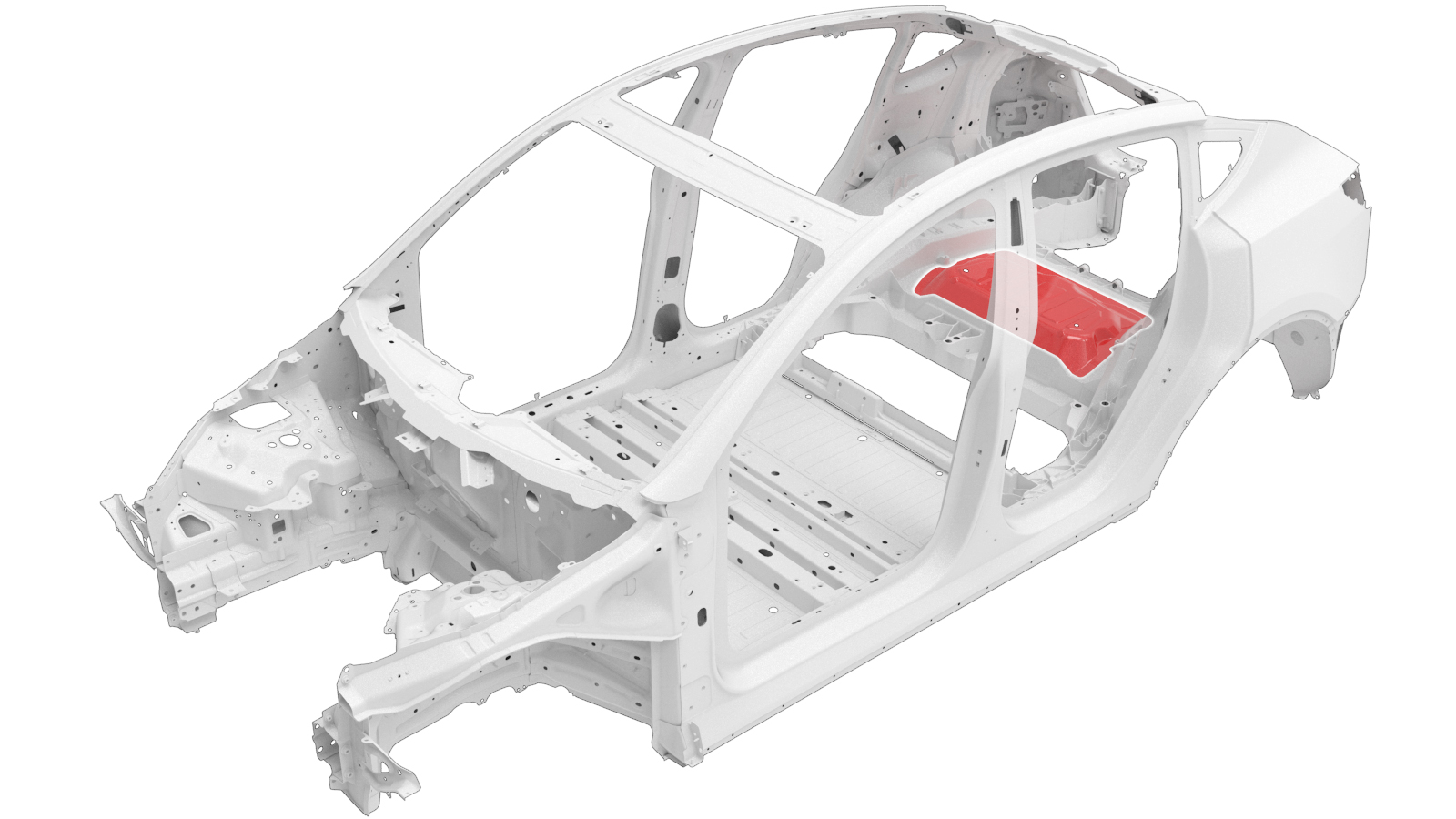

电机罩（大面积）

维修信息

  • 根据该组件的损坏程度，有可能可以对该组件进行维修。请参阅 后车底铸件（1 件式）维修指南 了解更多信息。

  • 如果电机罩无法修复且必须更换，则有两种选择：
    1. 电机罩（大面积） （本程序）包括拆下电机罩上部、安装新的螺栓和螺母为后电机舱噪音吸收器提供连接点，然后安装新电机罩。与小面积改装相比，大面积改装要拆除更多的原电机罩，并且需要安装新的螺栓和螺母来为后电机舱噪音吸收器提供连接点。
    2. 电机罩（小面积） 包括拆下电机罩上部、为后电机舱噪音吸收器留出现有连接点，然后安装新电机罩。与小面积改装相比，大面积改装要拆除更少的原电机罩，并重新使用后电机舱噪音吸收器的现有连接点。
  • 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
  • 不使用车架工作台也可完成此程序。

零件清单

数量 描述 图片/备注

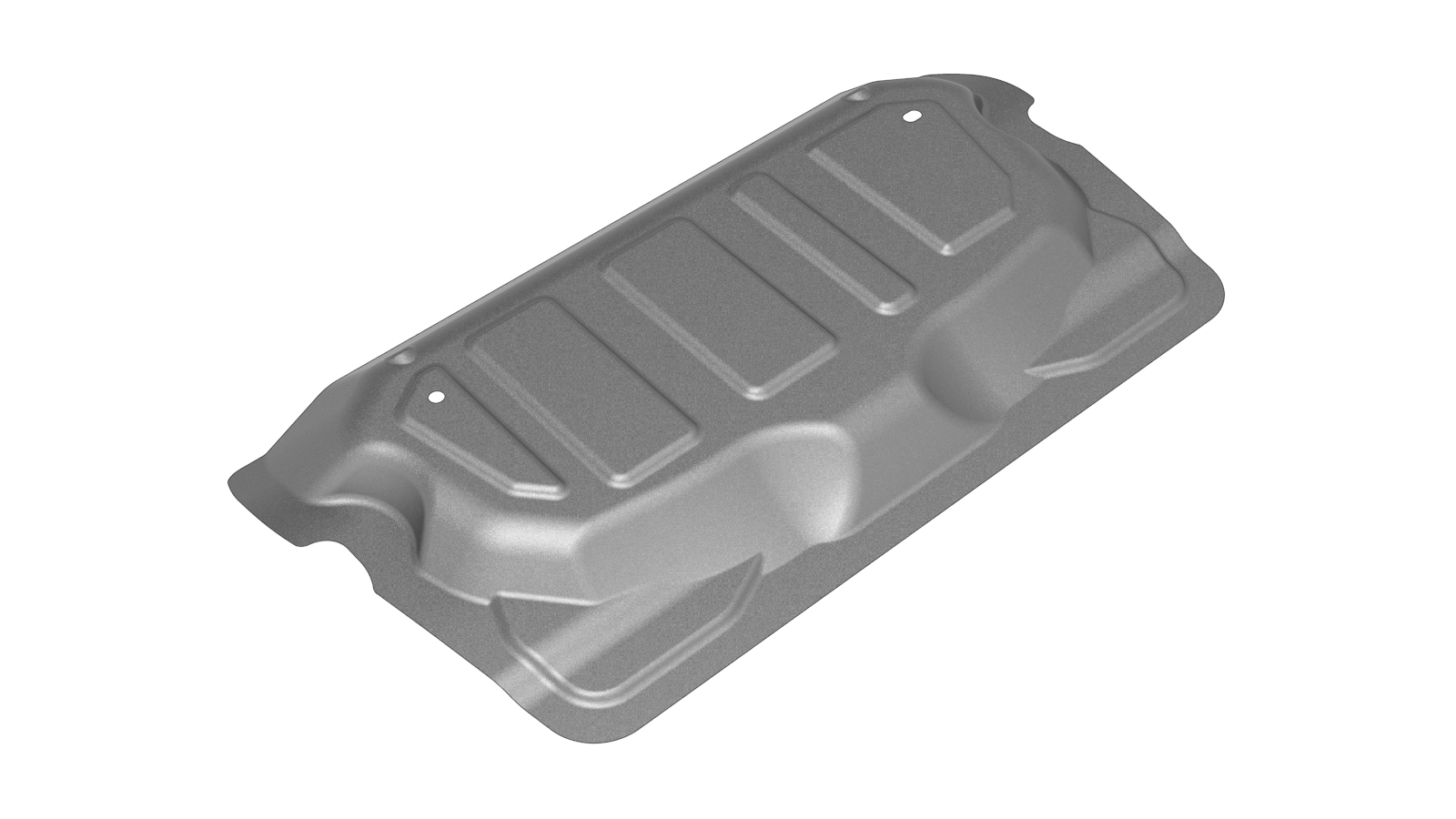

1 MY MOTOR COVER（电机罩）
10 结构型灯笼铆钉，6.5 mm
4 螺栓 ，M6x30 法兰头六角螺栓 Tesla 零件号 1129025-00-A。
8 螺母 ，M6 法兰头螺母 Tesla 零件号 1116867-00-A。
4 MARKKEPS[FL],HX,M6-1.0 Tesla 零件号 1485241-00-A。
1 BUTYL FOIL PATCH - M3 480 X 240 X 2.0 Tesla 零件号 1004964-00-A。
4 BUTYL FOIL PATCH 150X120X2MM Tesla 零件号 1043439-00-A。
1 风挡玻璃粘合剂

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 检查原装电机舱罩是否有凸起的切割线。

    如果原装电机舱罩具有凸起的切割线，请转至步骤3。

    如果原装电机舱罩没有凸起的切割线，请继续执行步骤2。

  2. 使用新的电机舱罩作为模板，在原装电机舱罩周围描出一条线。
  3. 拆卸原装部件。
    如果原装电机舱罩：
    • 有凸起的切割线，沿凸起的切割线切割，去除原装铸造电机罩的必要部分。
      Informational PurposesAn informational icon, calling your attention
      注
      拆下原装铸造电机罩的必要部分后，新的电机罩应与原装组件的剩余部分重叠至少 25 毫米。

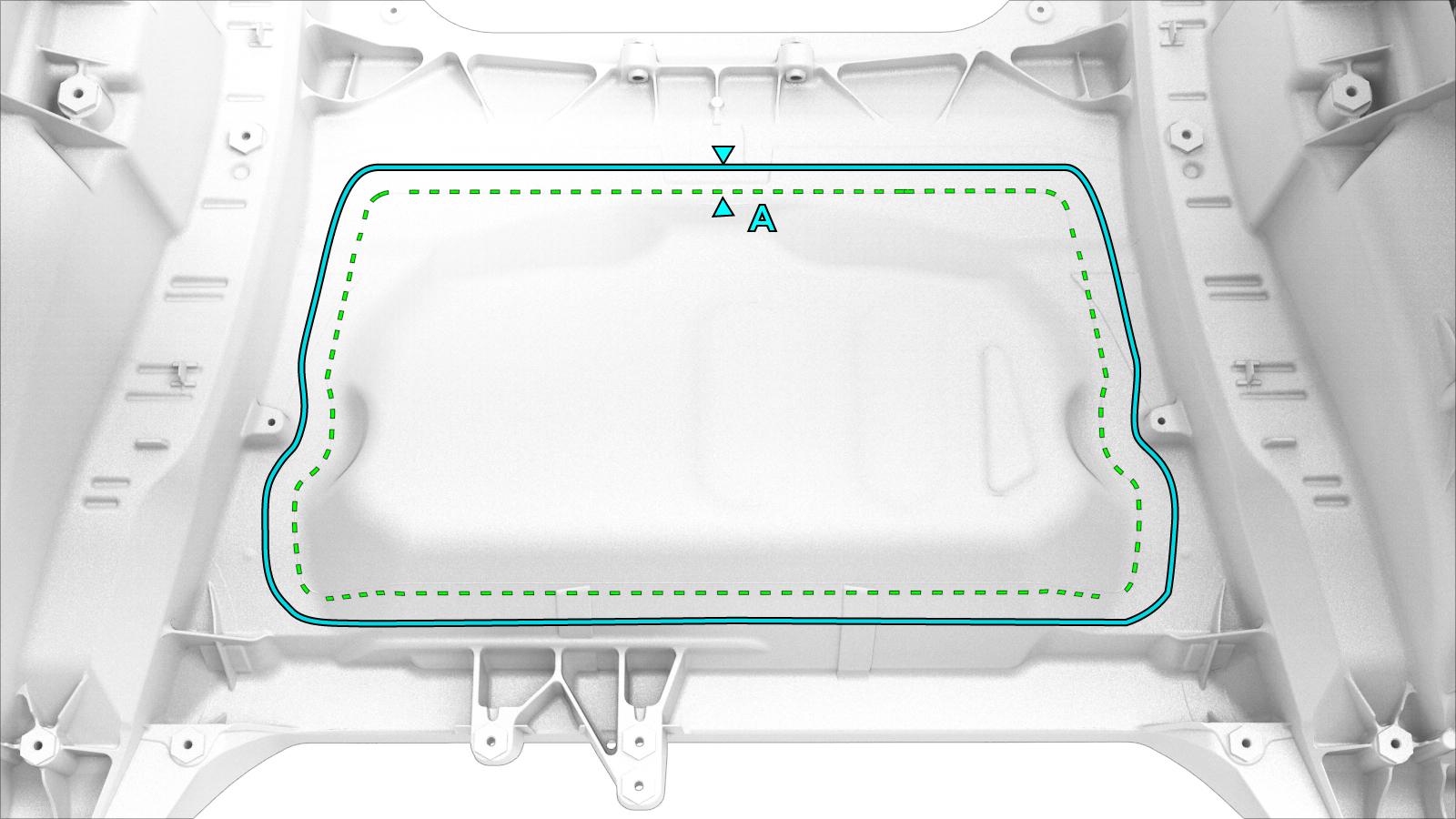

    • 没有凸起的切割线，沿描线内侧 25 毫米处切割，并去除原装铸造电机罩的必要部分。切割线和描线之间至少留出 25 毫米距离，以便与新的电机罩重叠。
    • 参考线/点
    • 切割线A = 25 毫米

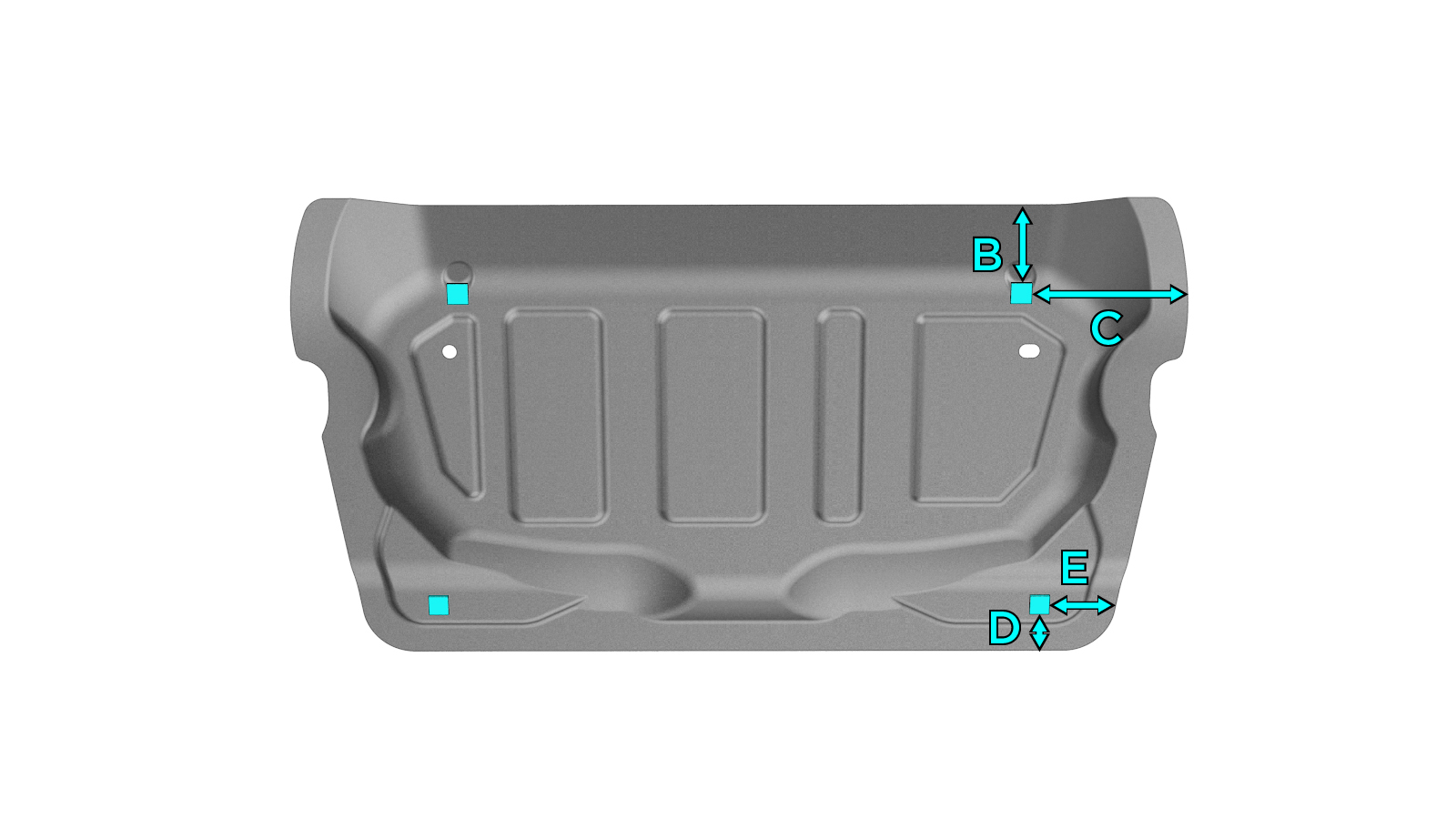

  4. 准备将后电机舱噪音吸收器连接螺栓装入新电机罩。
    • 或 六角头螺栓 B = 95 毫米 C = 165 毫米 D = 52 毫米 E = 77 毫米
    Informational PurposesAn informational icon, calling your attention
    注
    首先从后部测量并覆盖后电机舱噪音吸收器，以确保正确确定前部测量值。

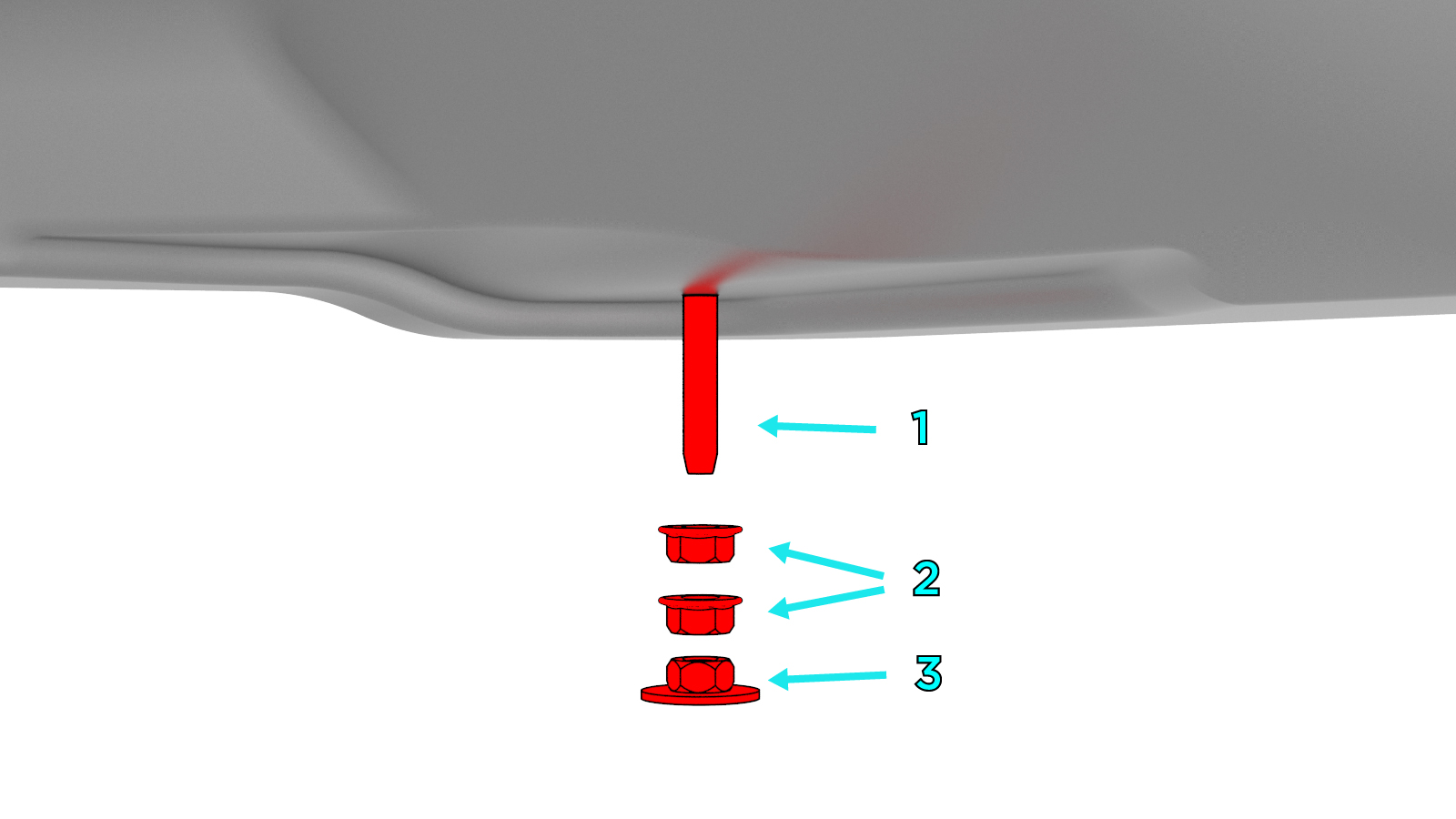

  5. 将后电机舱噪音吸收器连接螺栓和螺母装入新电机罩。
    按照以下顺序安装新电机罩上的零件：
    • 1.BOLT,HF,M6-1.0x30（Tesla 零件号 1129025-00-A）。
    • 2.NUT,HF,M6-1.0（Tesla 零件号 1116867-00-A）。
    • 3.MARKKEPS[FL],HX,M6-1.0（Tesla 零件号 1485241-00-A）。
  6. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    确保用于涂抹聚氨酯粘合剂的间隙足以进行适当的密封。
  7. 为车辆上的接合面以及新组件或原组件涂上风挡玻璃粘合剂（聚氨酯粘合剂）。
    Informational PurposesAn informational icon, calling your attention
    注
    按照聚氨酯生产商的涂抹说明操作。

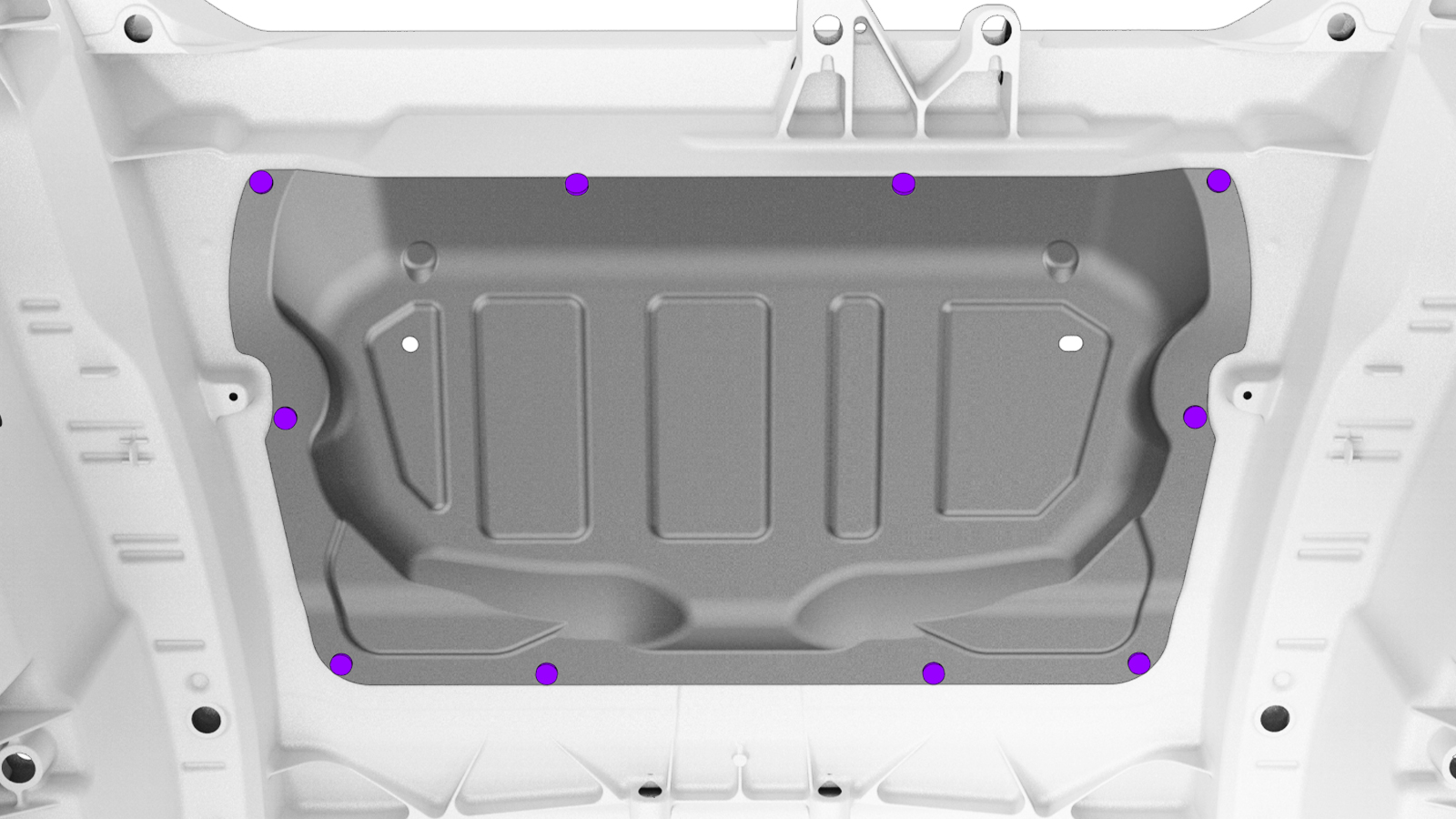

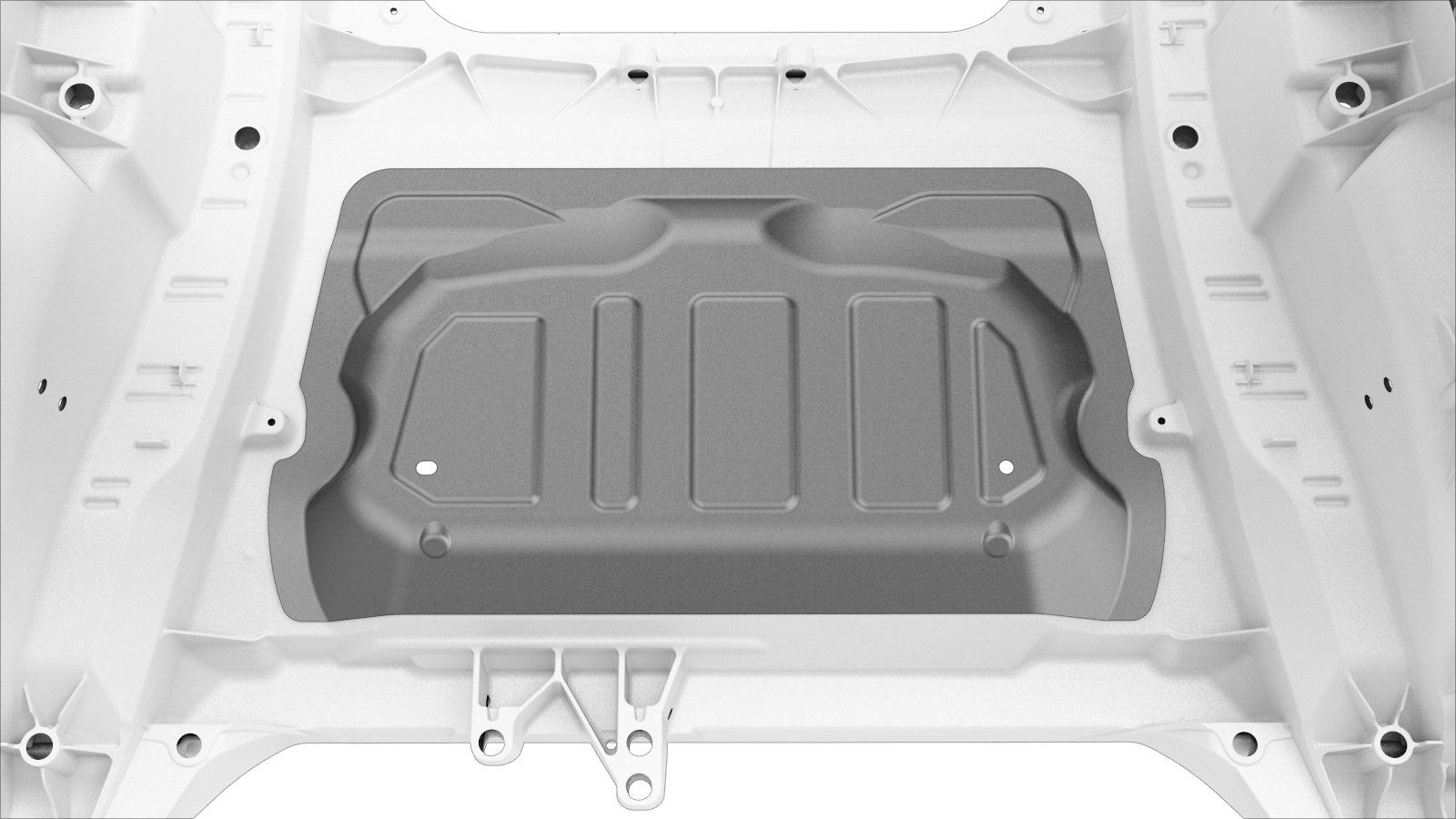

  8. 安装新部件。

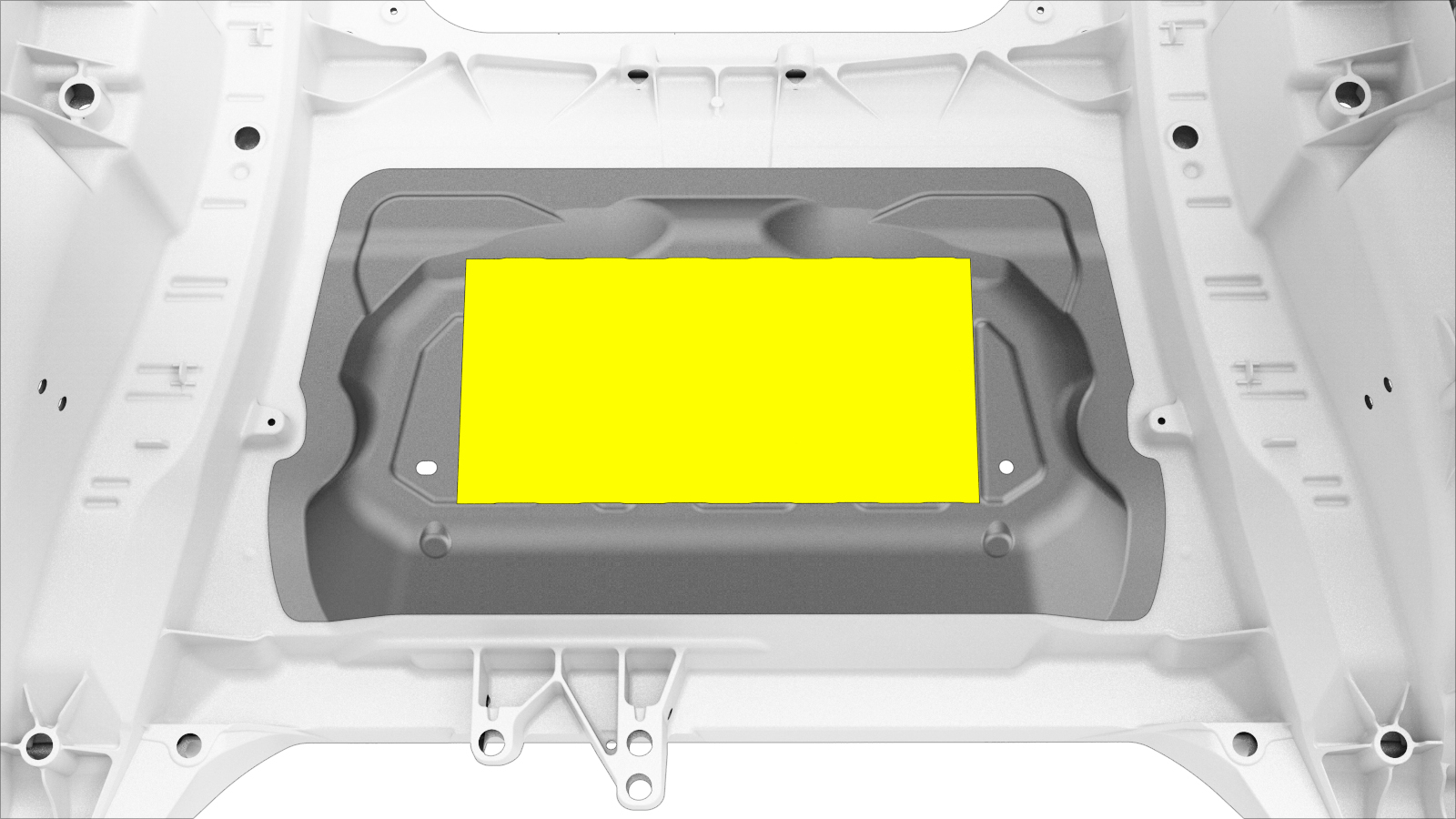

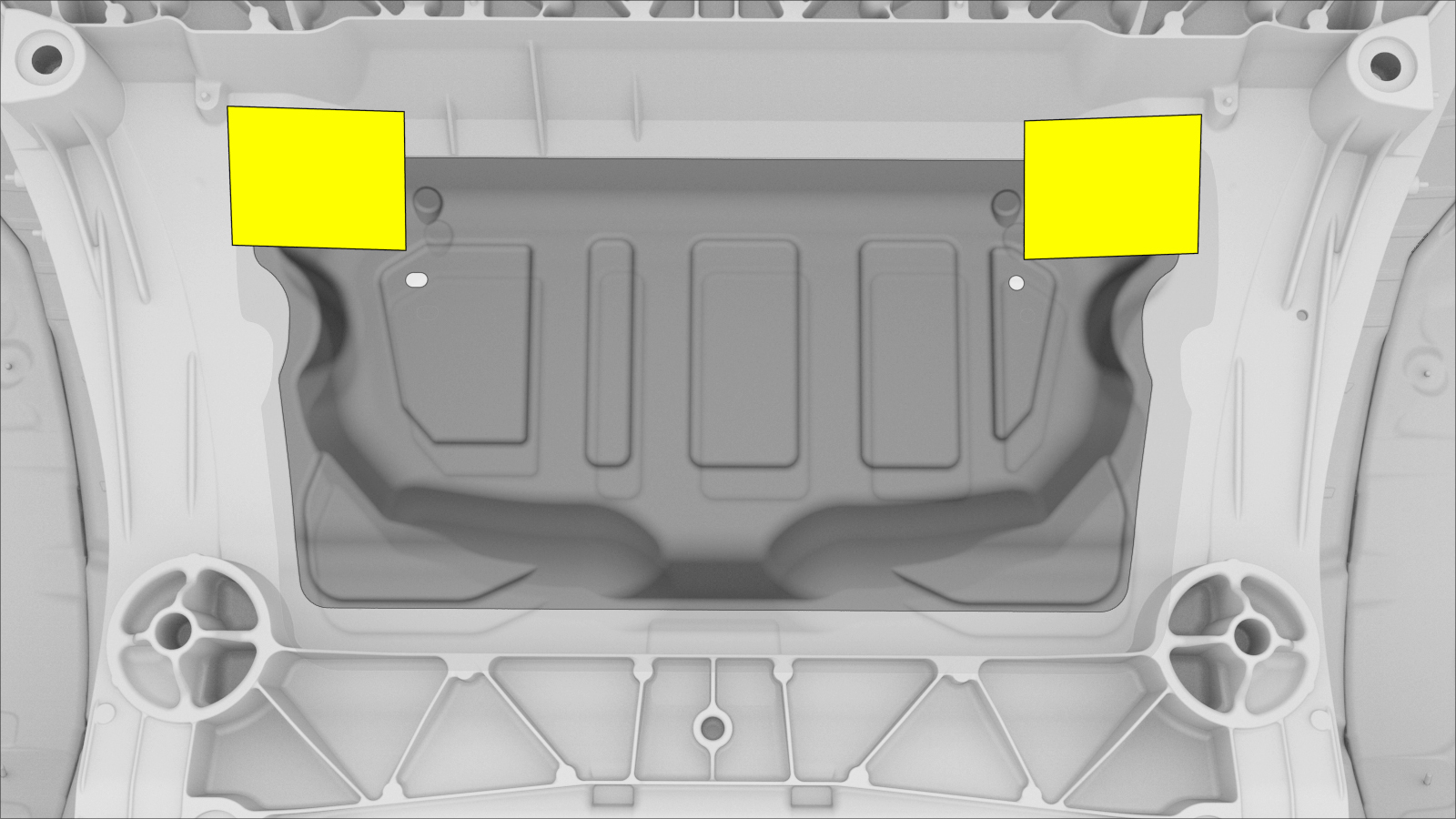

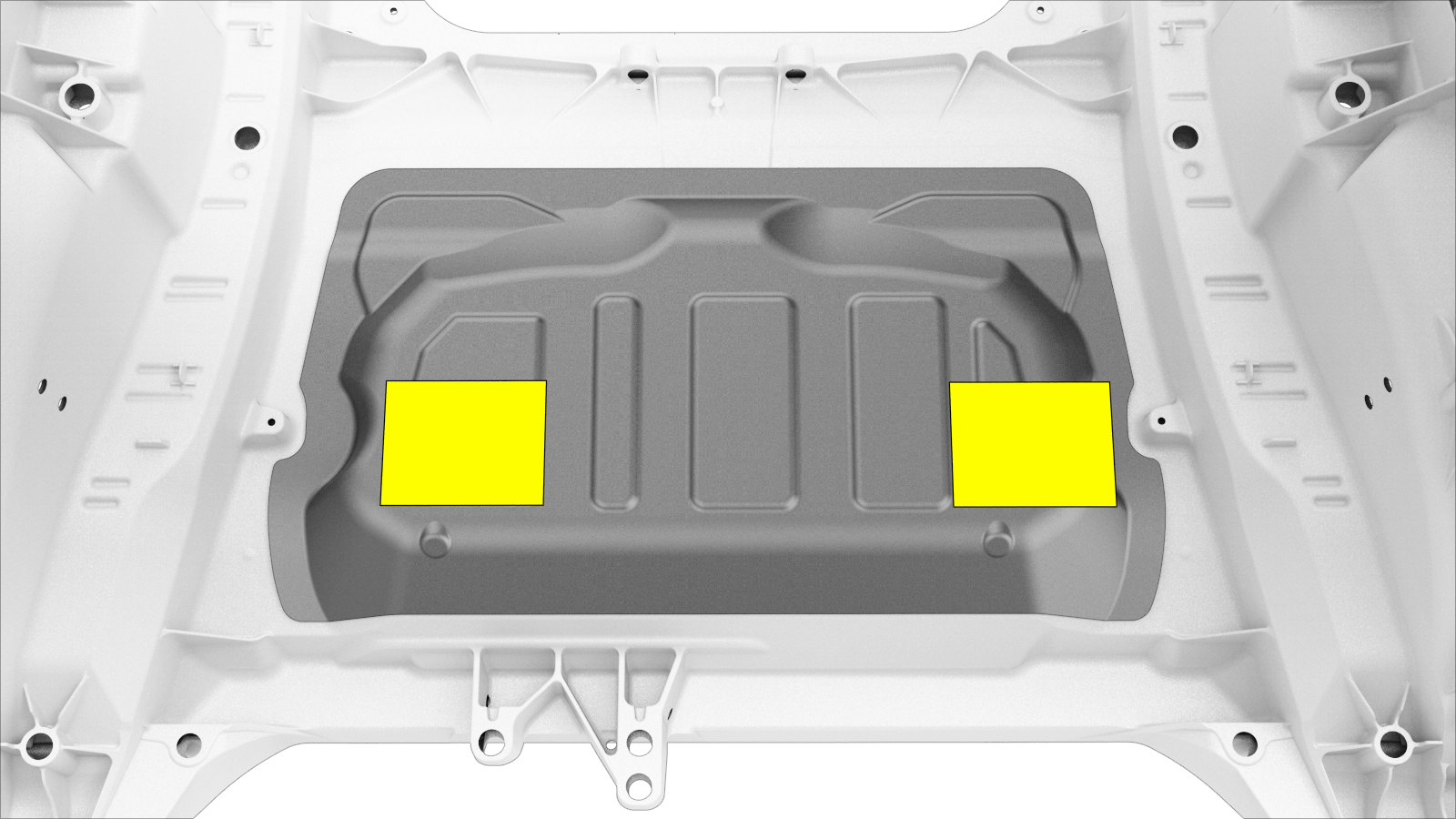

  9. 安装丁基橡胶补片。
  10. 按指示安装丁基补片。
  11. 安装丁基橡胶补片。
  12. 执行任何必要的维修后操作。
