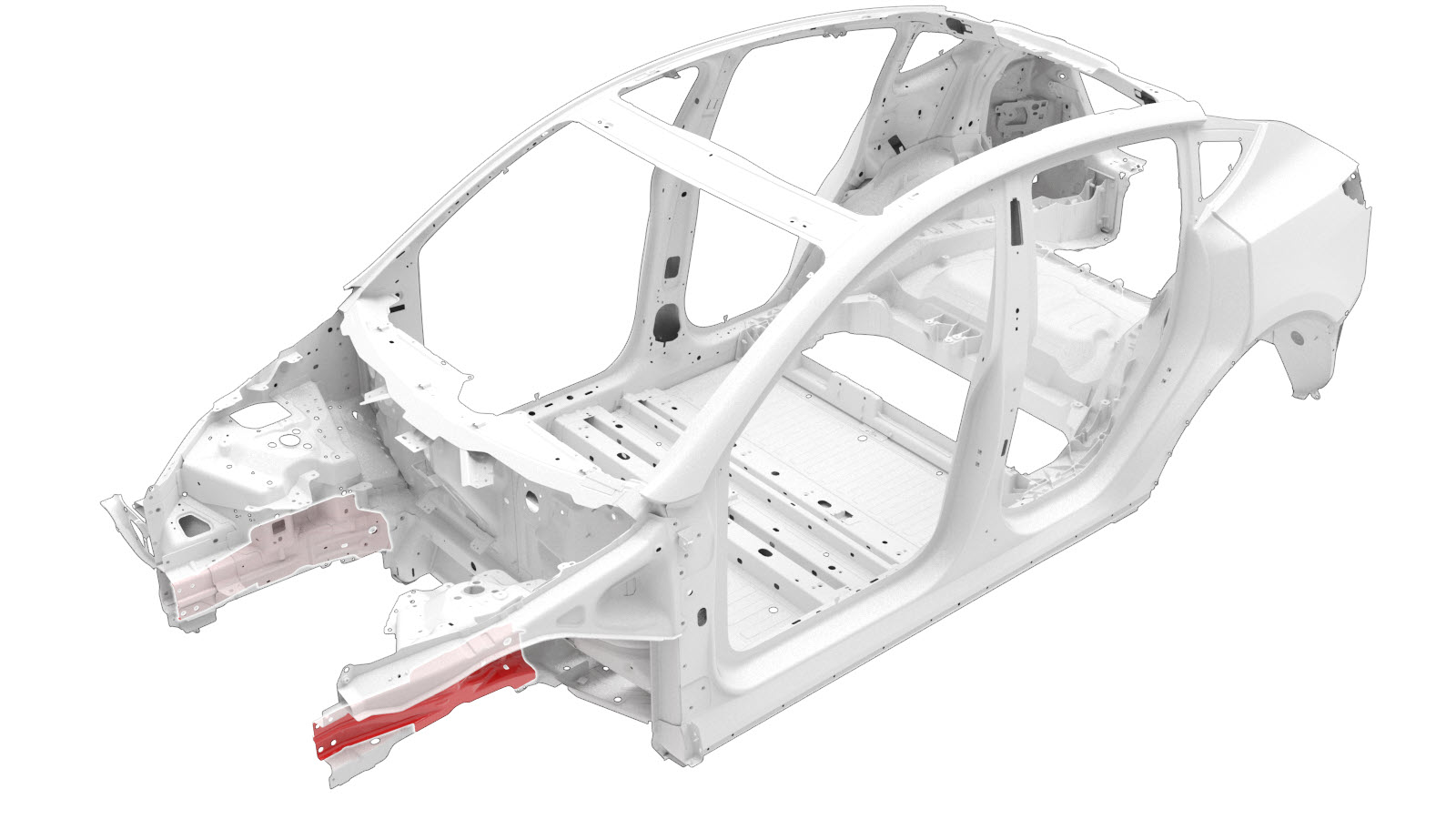

车架前纵梁内件（大区块）
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

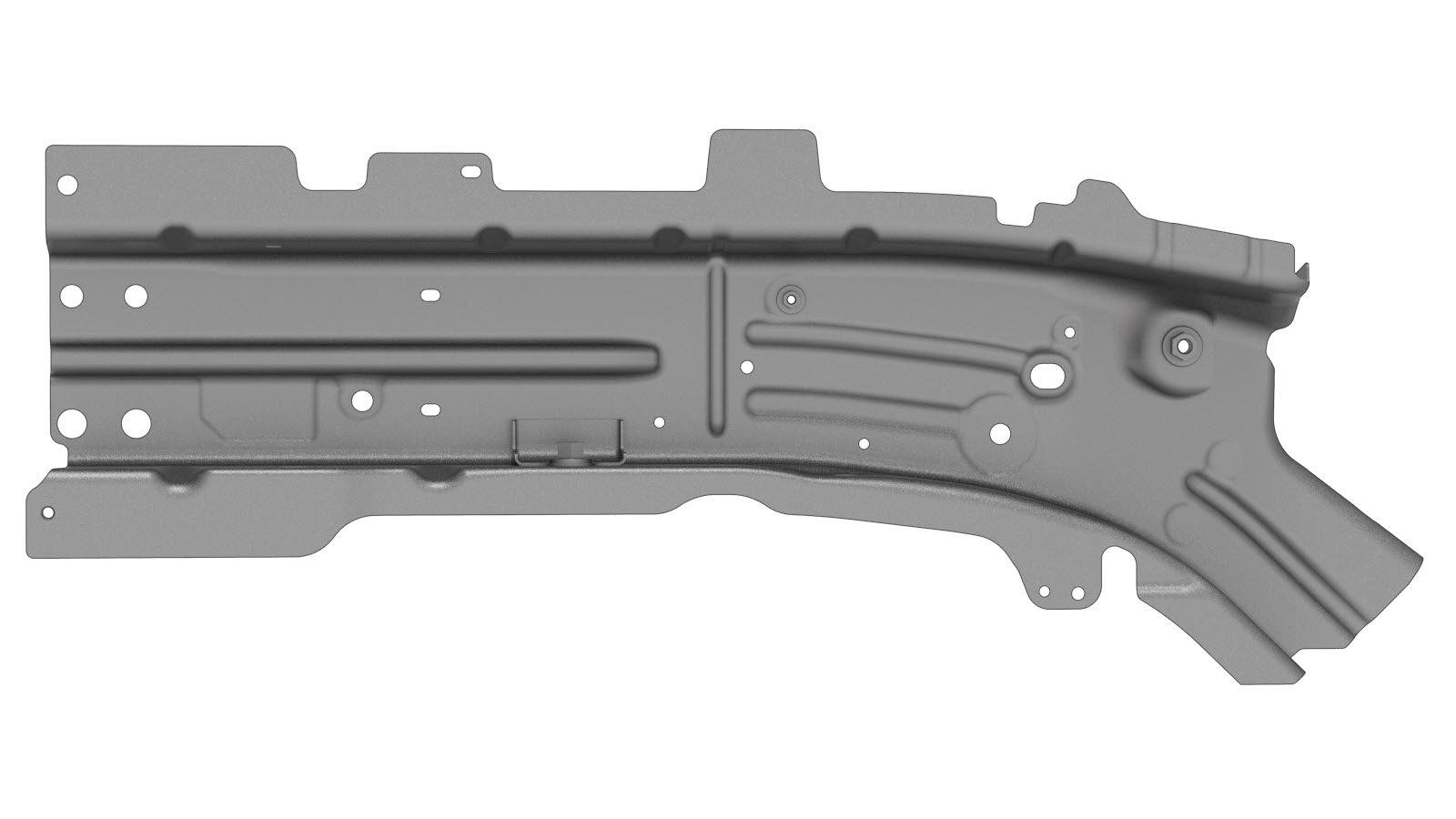

| 2 | ASSEMBLY - FRONT RAIL INNER WITH BRACKET（车架前纵梁内件） |
|
| 11 |
高强度结构型铆钉，6.5 毫米
|
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-
拆卸减震塔支架（后部）。
-

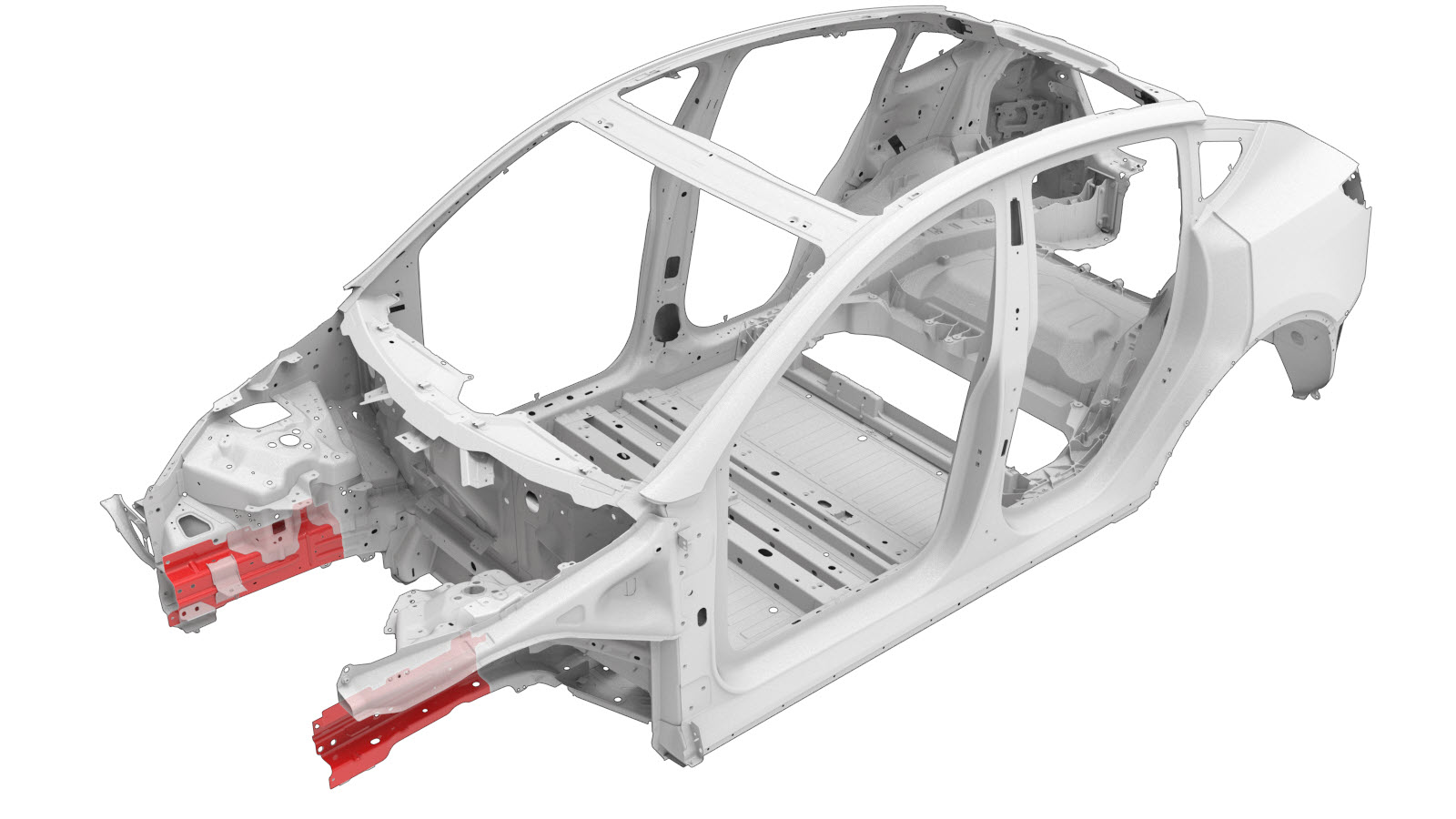

拆卸车架前纵梁内件加固板（整体）。
-

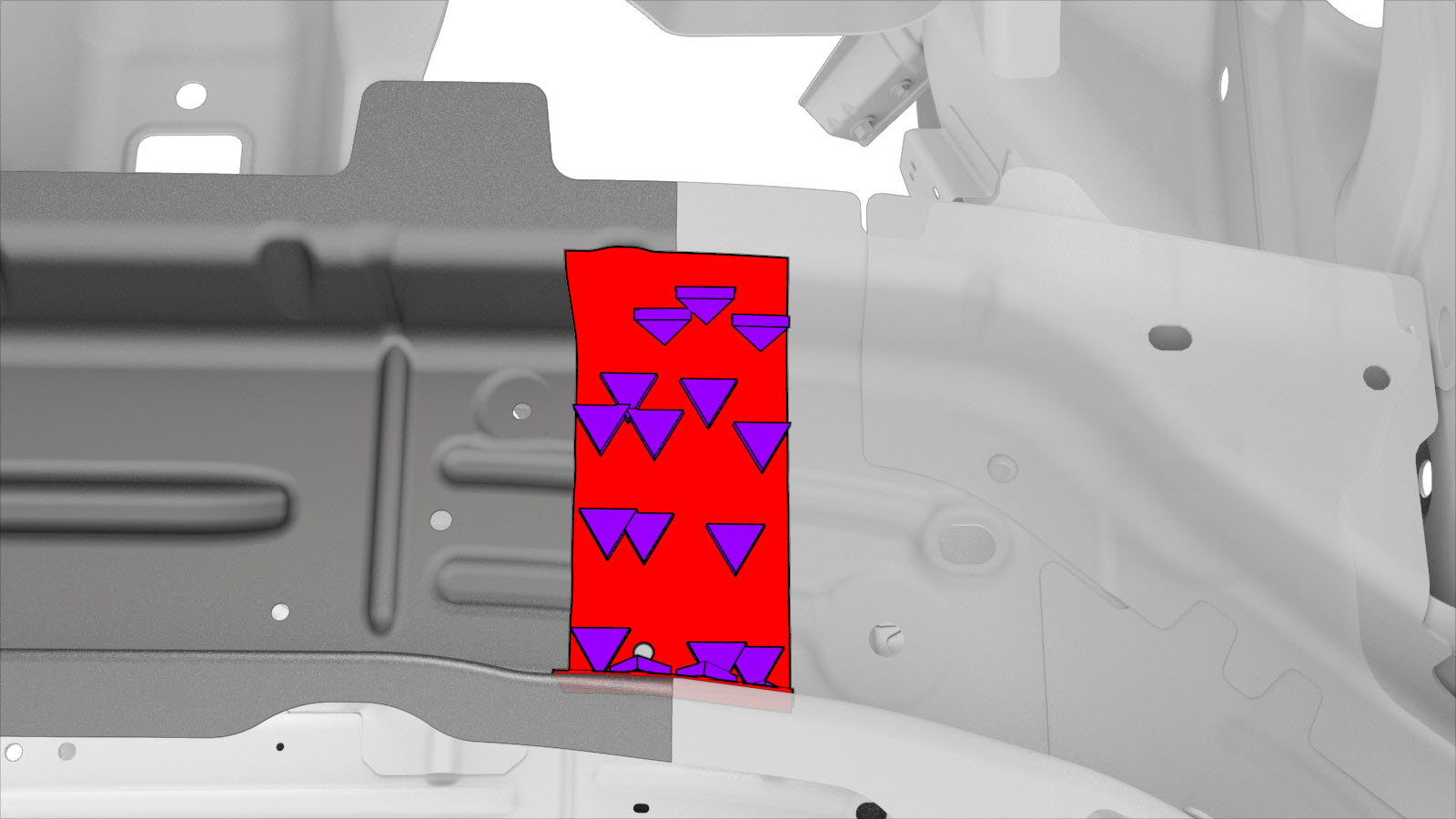

拆卸原装部件。
-

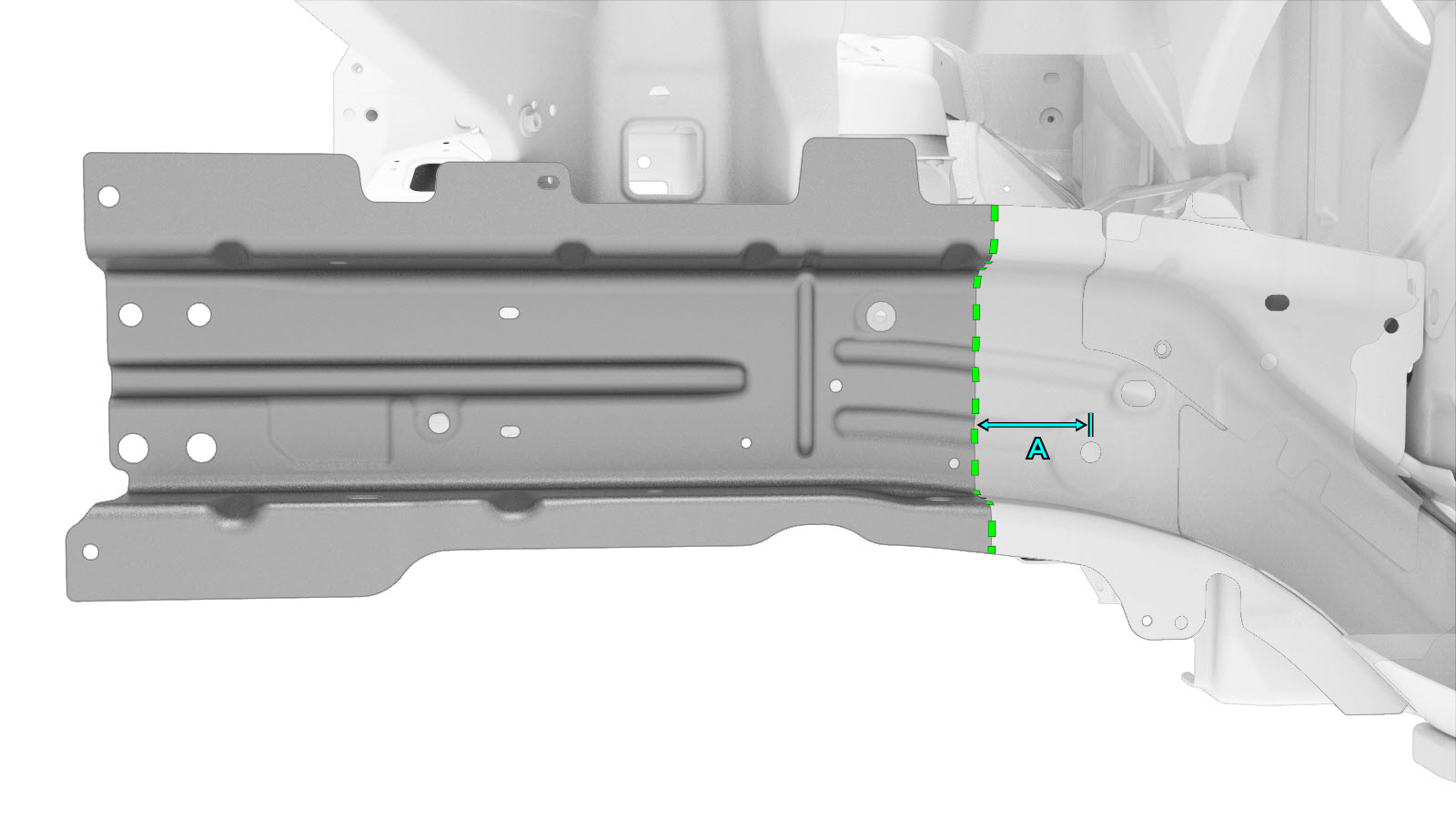

参考线/点
-
切割线
A = 75 毫米
-
-

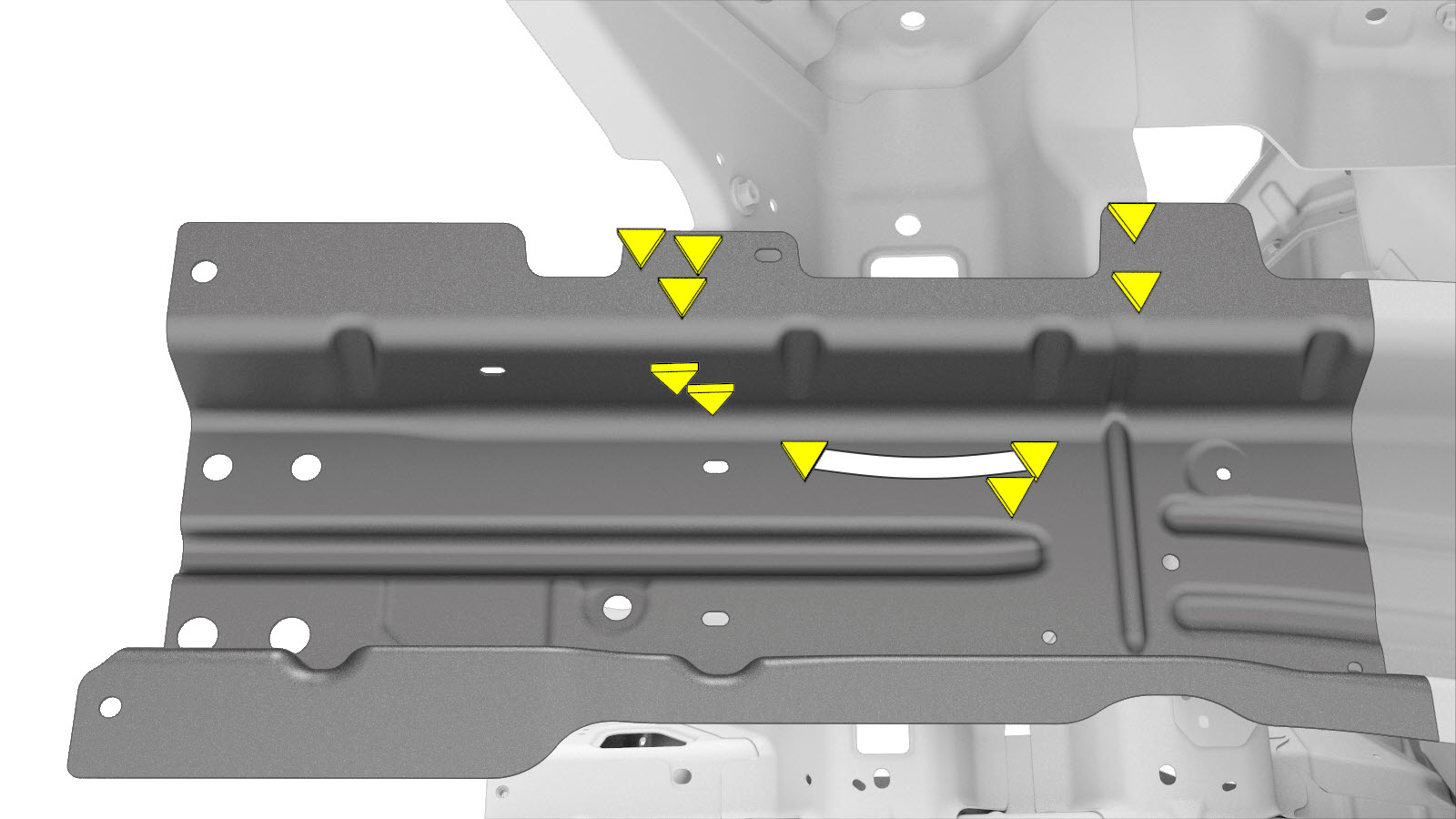

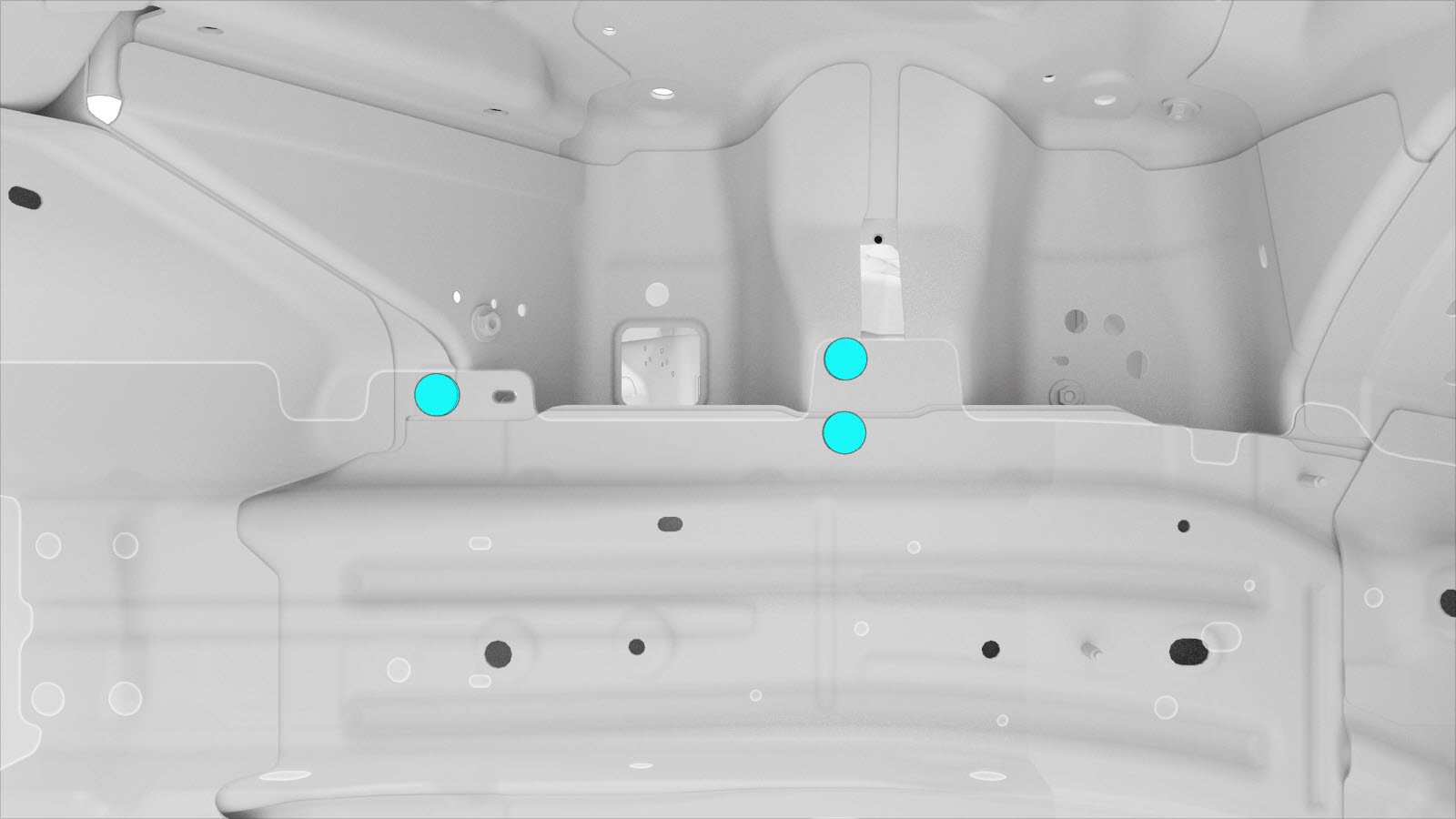

拆卸原装部件。
-
或
原厂点焊焊缝
-
-
按下方所示切割新车架前纵梁内件，以制作新组件。
-
参考线/点
-
切割线
B = 75 毫米
-
-
按下方所示切割新车架前纵梁内件，以制作加固板。
-
参考线/点
-
切割线
C = 35 毫米
D = 115 毫米
-
-
准备安装。
-
或
安装点焊焊缝
-
-
准备安装。
-
或 安装点焊焊缝
-
-
在车辆接合面以及新部件上涂抹结构型粘合剂。

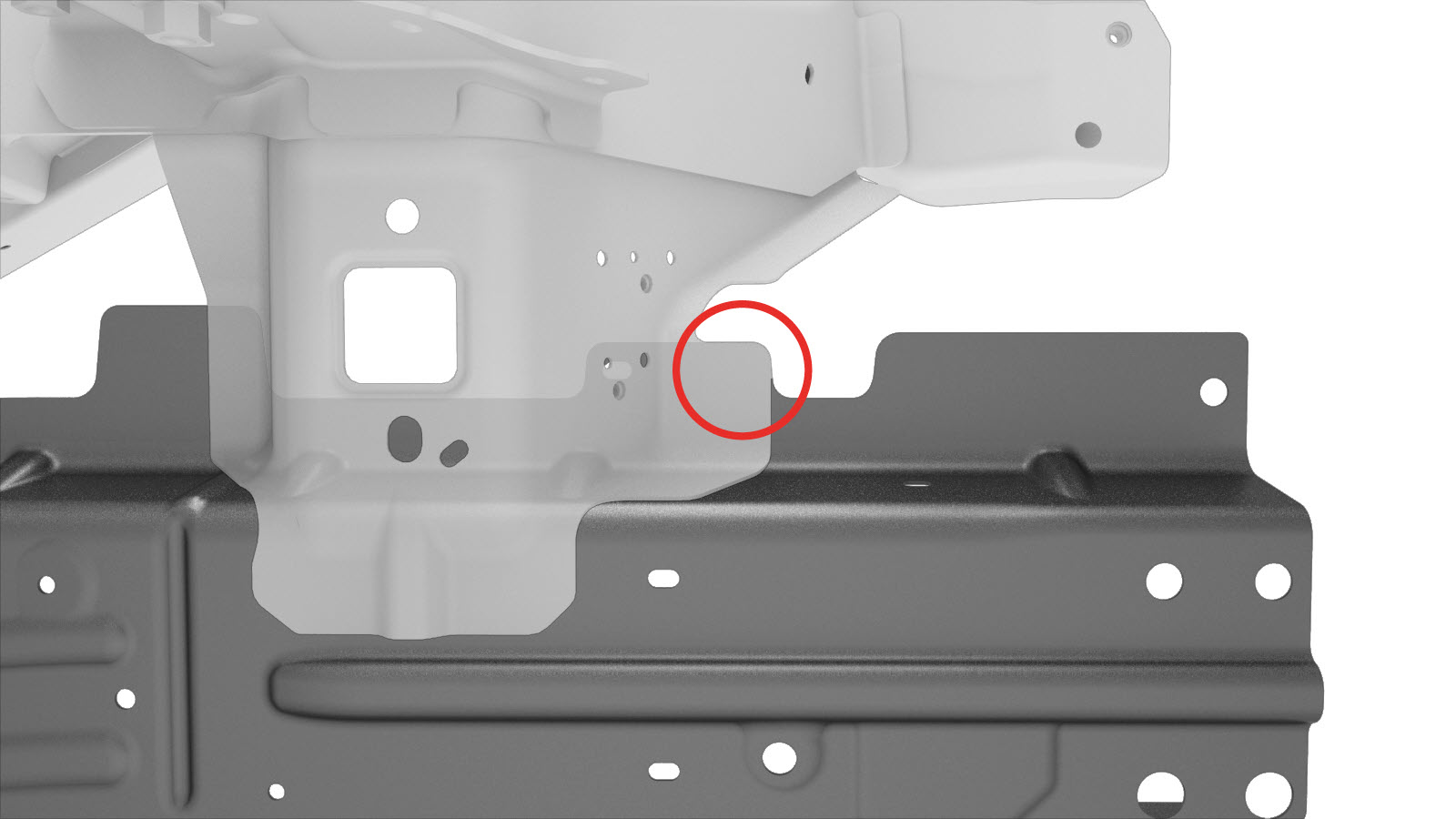

警告切勿将结构型粘合剂涂抹至红圈标记的区域（该位置将在后续步骤中进行钢塞焊）。警告固定部件后，GMA 焊接点 25 毫米范围内不能有结构型粘合剂（此 GMA 焊接点范围内有结构型粘合剂可能导致焊接失败）。警告如果要使用 GMA 焊接（塞焊焊缝）固定面板，请勿在结构型粘合剂底漆层顶部涂上一条结构型粘合剂。 - 安装新部件。
-
执行电阻点焊。
-
或 安装点焊焊缝
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。 -
-
安装车架前纵梁内件加固板（整体）。
-
安装减震塔支架（后部）。
-
安装减震塔支架（后部）。
-

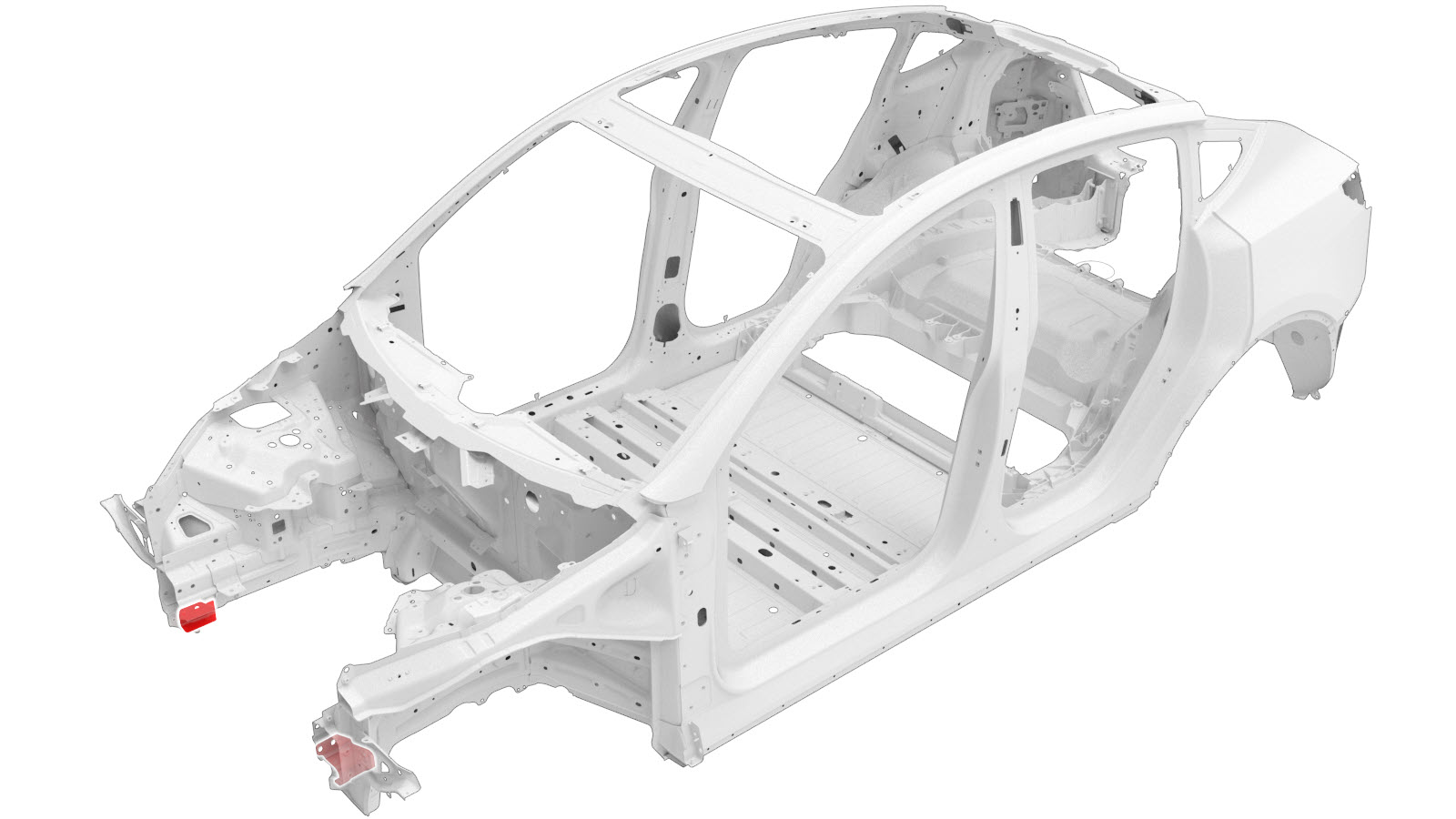

安装前备箱支架。
-

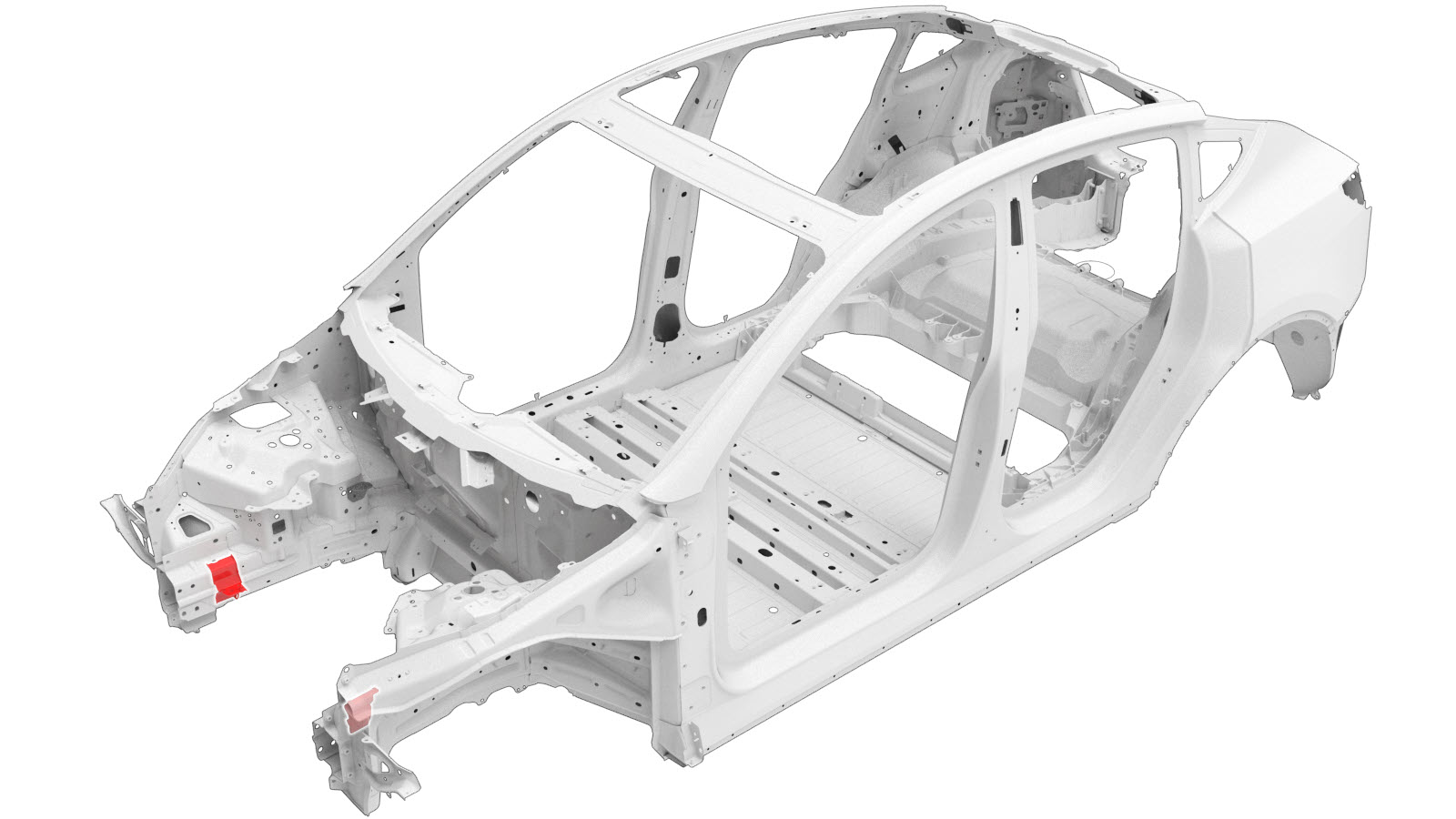

安装前副框架支座（内）。
-

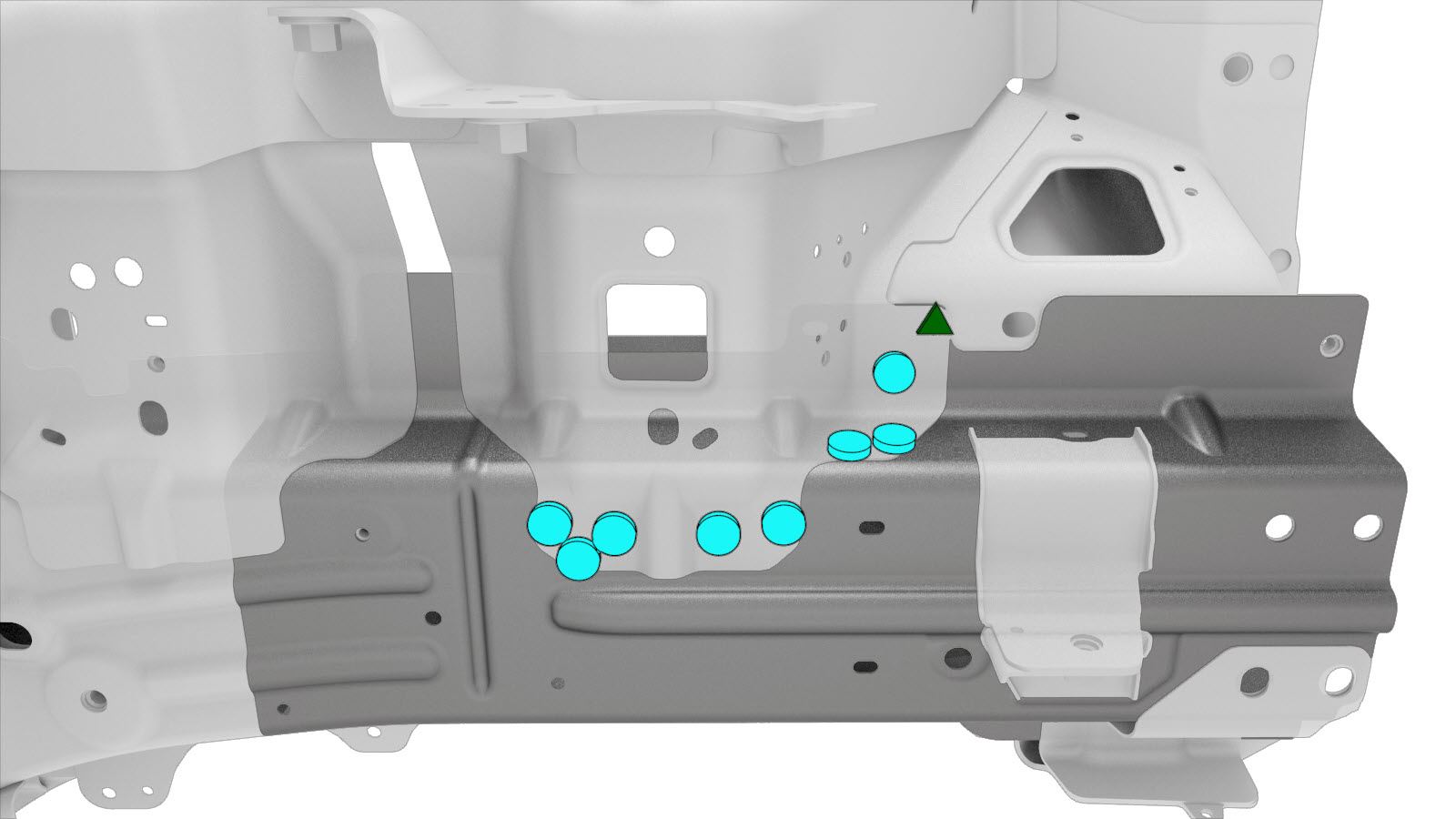

按指示安装紧固件。
-
或 高强度结构型铆钉，6.5 毫米
-
或
钢塞焊焊缝
-
-
按指示安装紧固件。
-
参考线/点
-
或 高强度结构型铆钉，6.5 毫米
E = 7 毫米
F = 55 毫米
G = 13 毫米
H = 34 毫米
-
或 钢塞焊焊缝
-
- 按指示安装紧固件。
-
执行 GMA 焊接。
-
或 钢塞焊焊缝
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。注进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。 -
- 执行任何必要的维修后操作。
