前行李箱支架

校正代码： 10101024602 10101024702 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

维修信息

在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
不使用车架工作台也可完成此程序。

零件清单


数量	描述	图片/备注

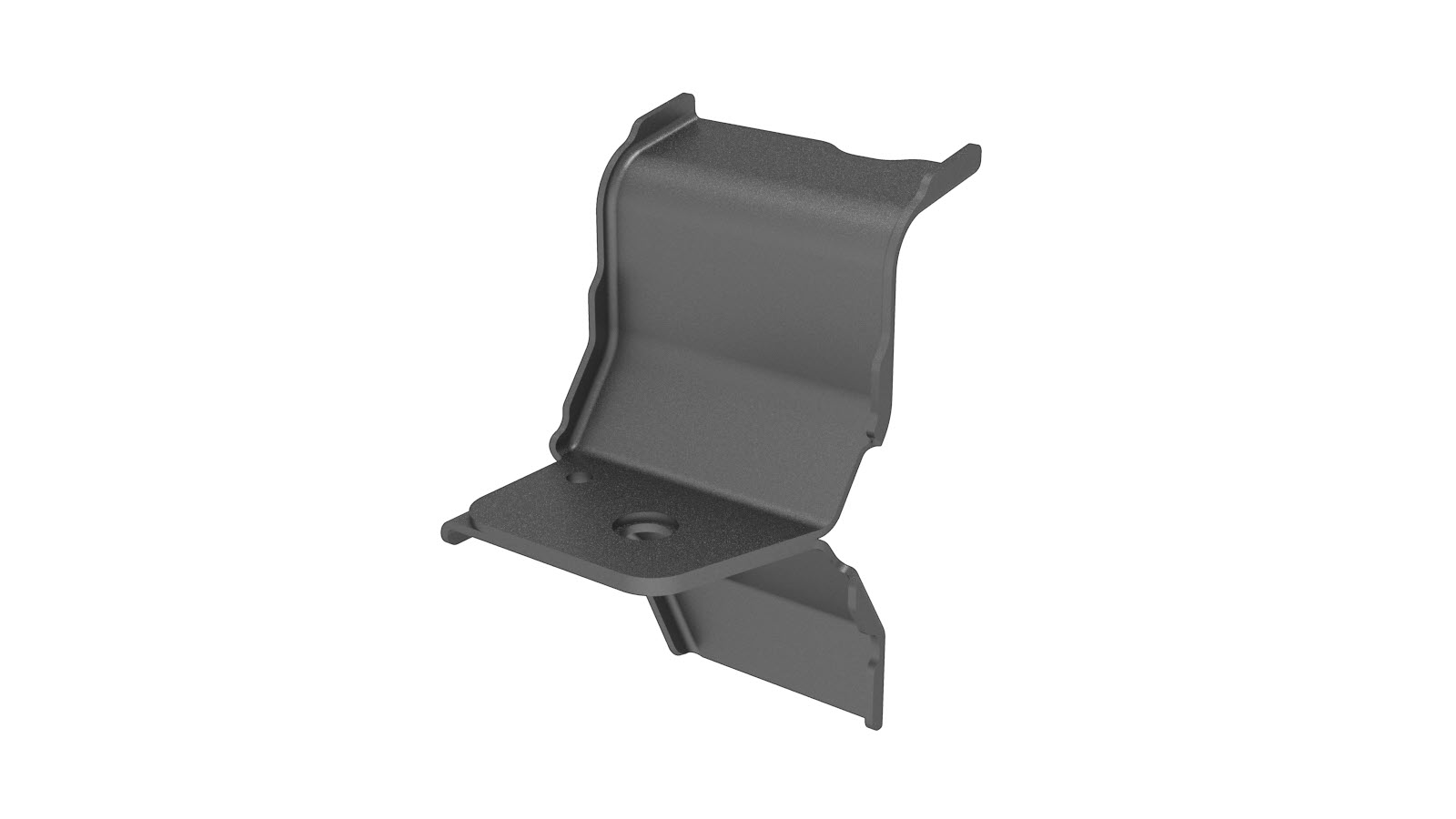

1	ASSEMBLY - FRUNK BRACKET（前备箱支架）
2	高强度结构型铆钉，6.5 毫米
5	结构型灯笼铆钉，6.5 mm

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

拆卸原装部件。
- 或原厂点焊焊缝
准备安装。
注
对于每个要安装的铆钉，仅在车架纵梁外件上钻一个 6.7 毫米的孔。请勿在内车架纵梁加固板上钻孔。

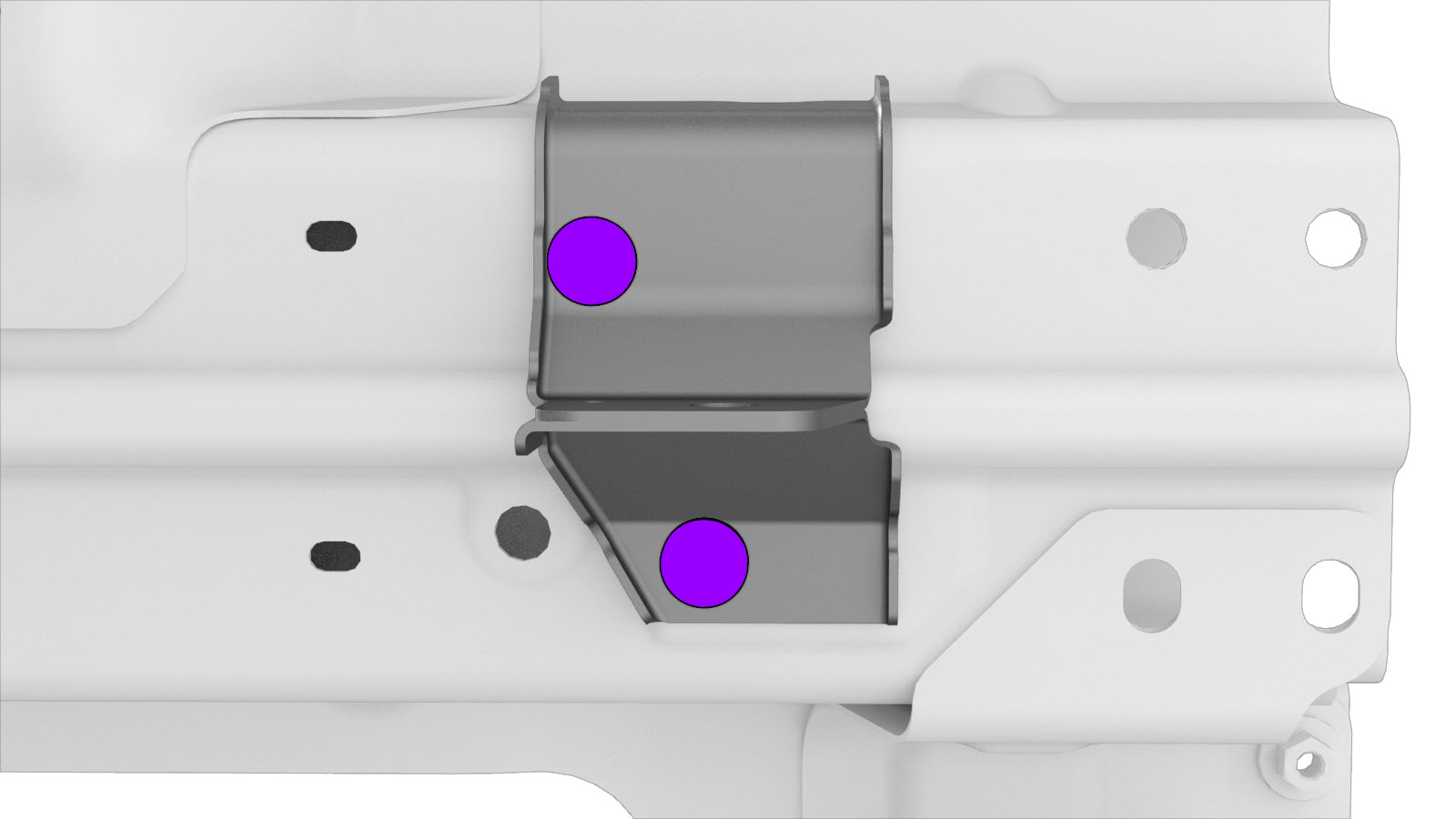

- 或结构型灯笼铆钉，6.5 毫米
准备安装。
注
对于每个要安装的铆钉，仅在车架纵梁外件上钻一个 6.7 毫米的孔。请勿在内车架纵梁加固板上钻孔。
- 参考线/点

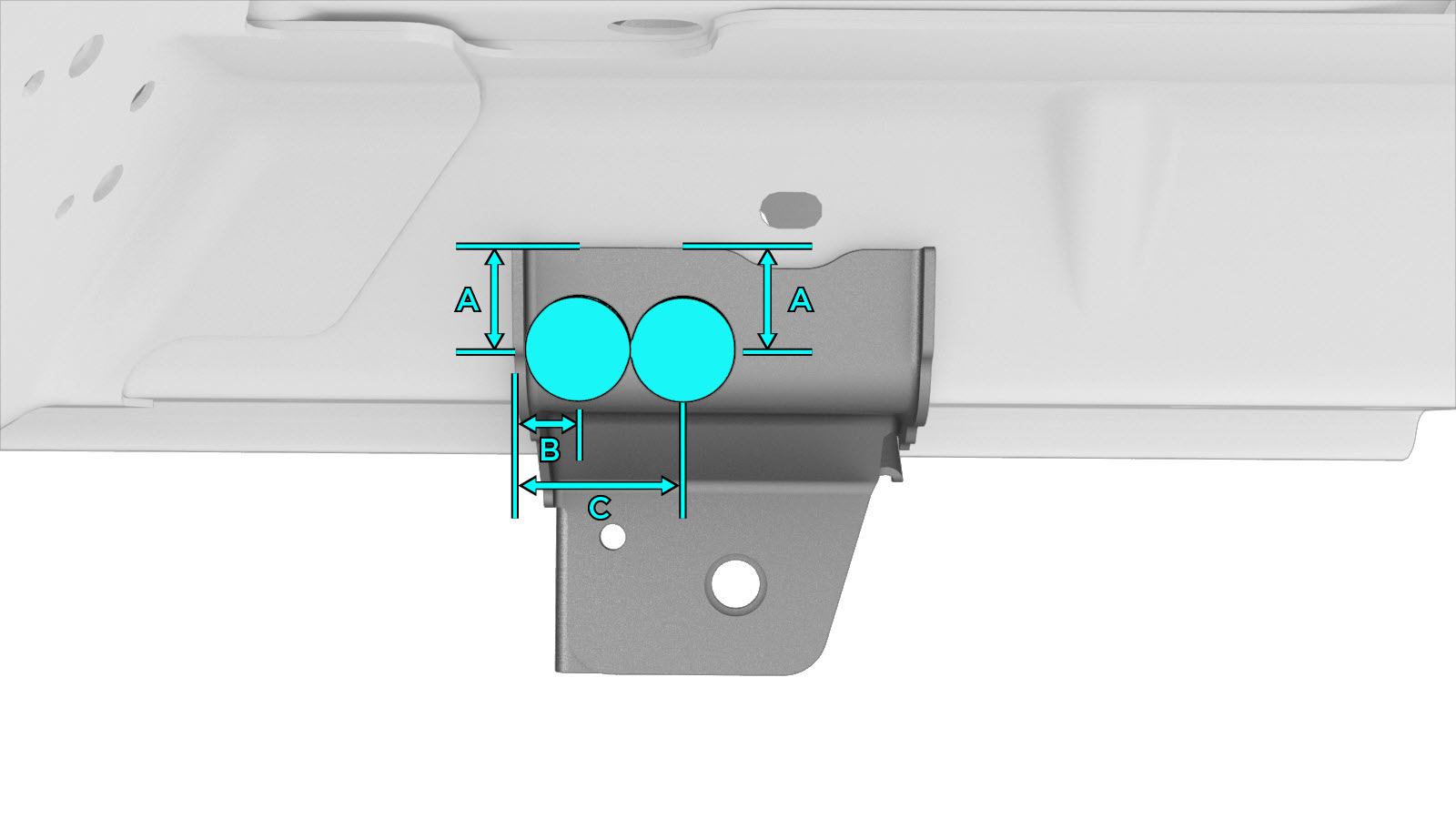

- 或高强度结构型铆钉，6.5 毫米 A = 19 毫米 B = 12 毫米 C = 32 毫米
准备安装。
注
对于每个要安装的铆钉，仅在车架纵梁外件上钻一个 6.7 毫米的孔。请勿在内车架纵梁加固板上钻孔。
- 参考线/点

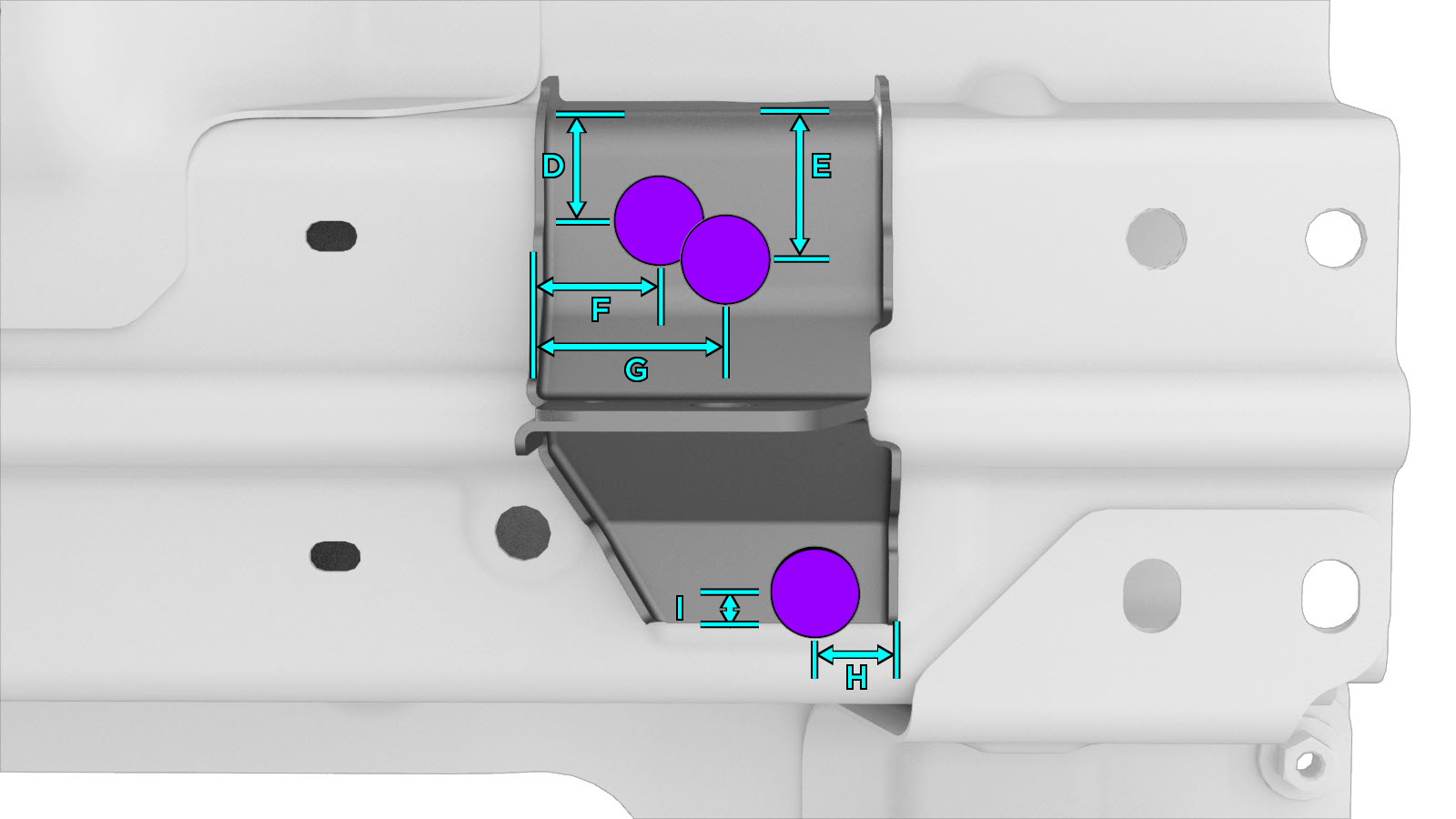

- 或高强度结构型铆钉，6.5 毫米 D = 27 毫米 E = 34 毫米 F = 26 毫米 G = 40 毫米 H = 20 毫米 I = 7 毫米

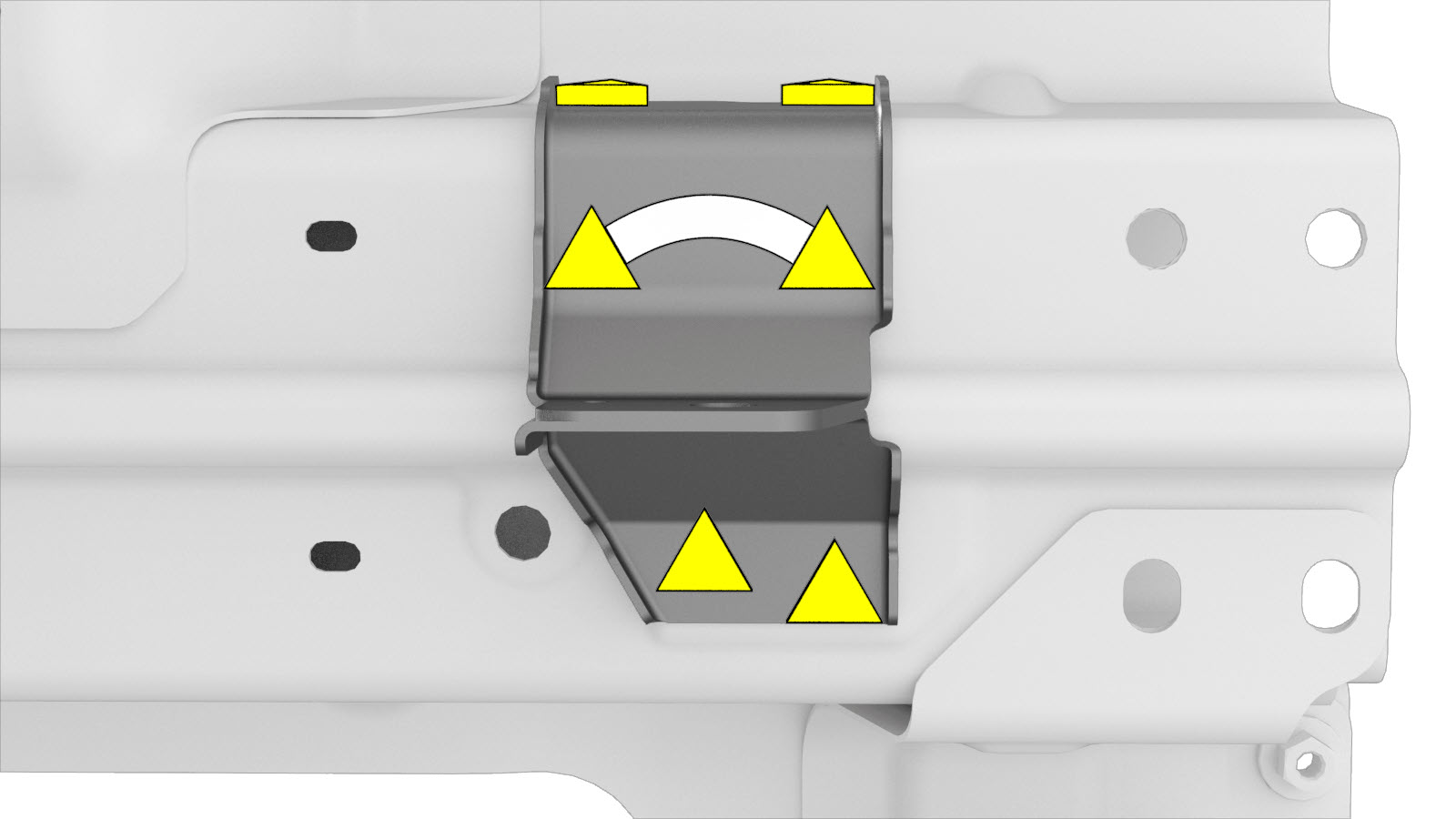

在车辆接合面以及新部件上涂抹结构型粘合剂。
安装新部件。
执行任何必要的维修后操作。
