车架前纵梁内件（小区块）

零件清单

数量 描述 图片/备注
2 ASSEMBLY - FRONT RAIL INNER WITH BRACKET（车架前纵梁内件）

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸前备箱支架。
  2. 拆卸车架前纵梁内件加固板（区块）。

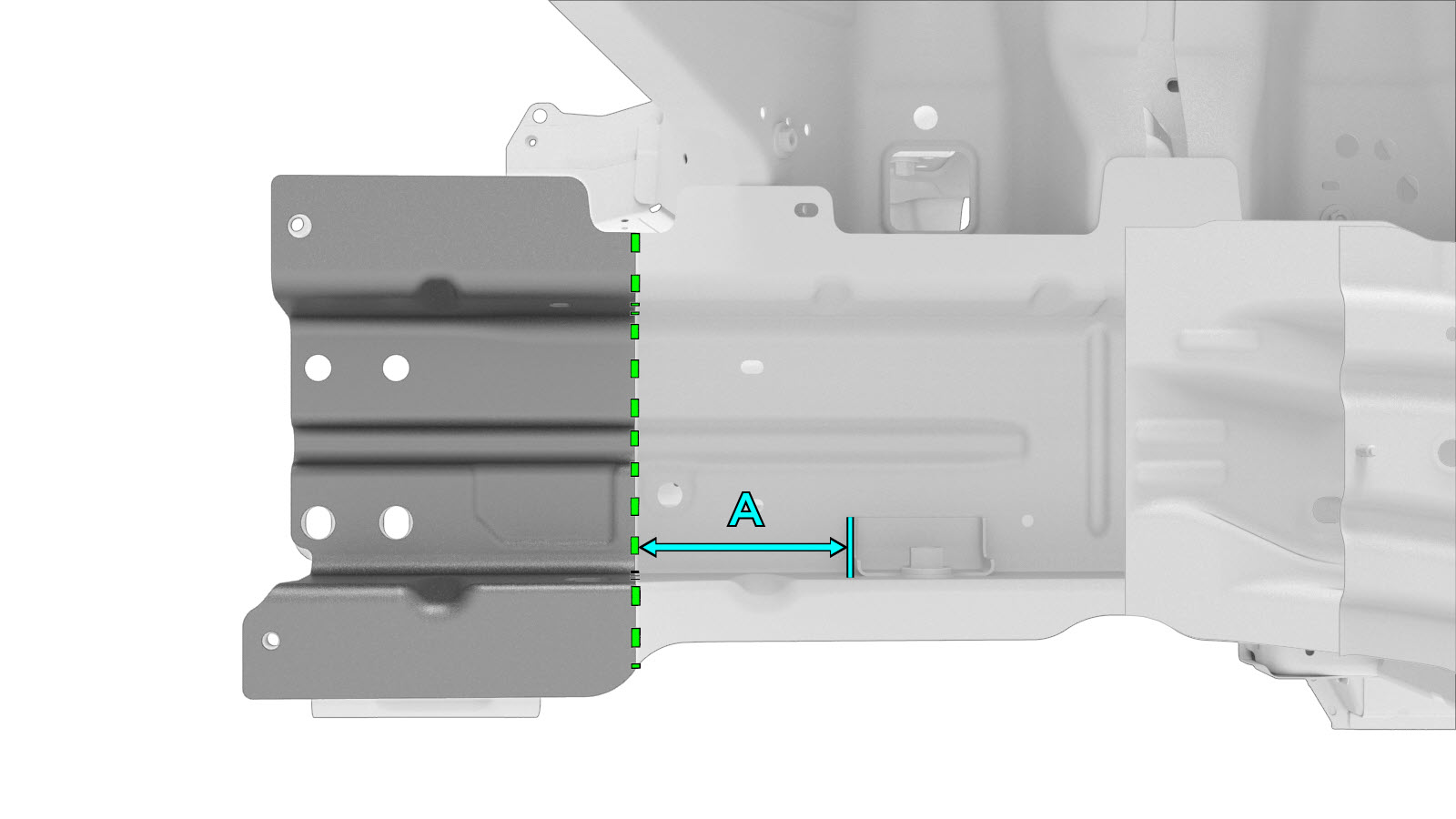

  3. 在指定位置切割原装部件。
    • 参考线/点
    • 切割线 A = 113 毫米

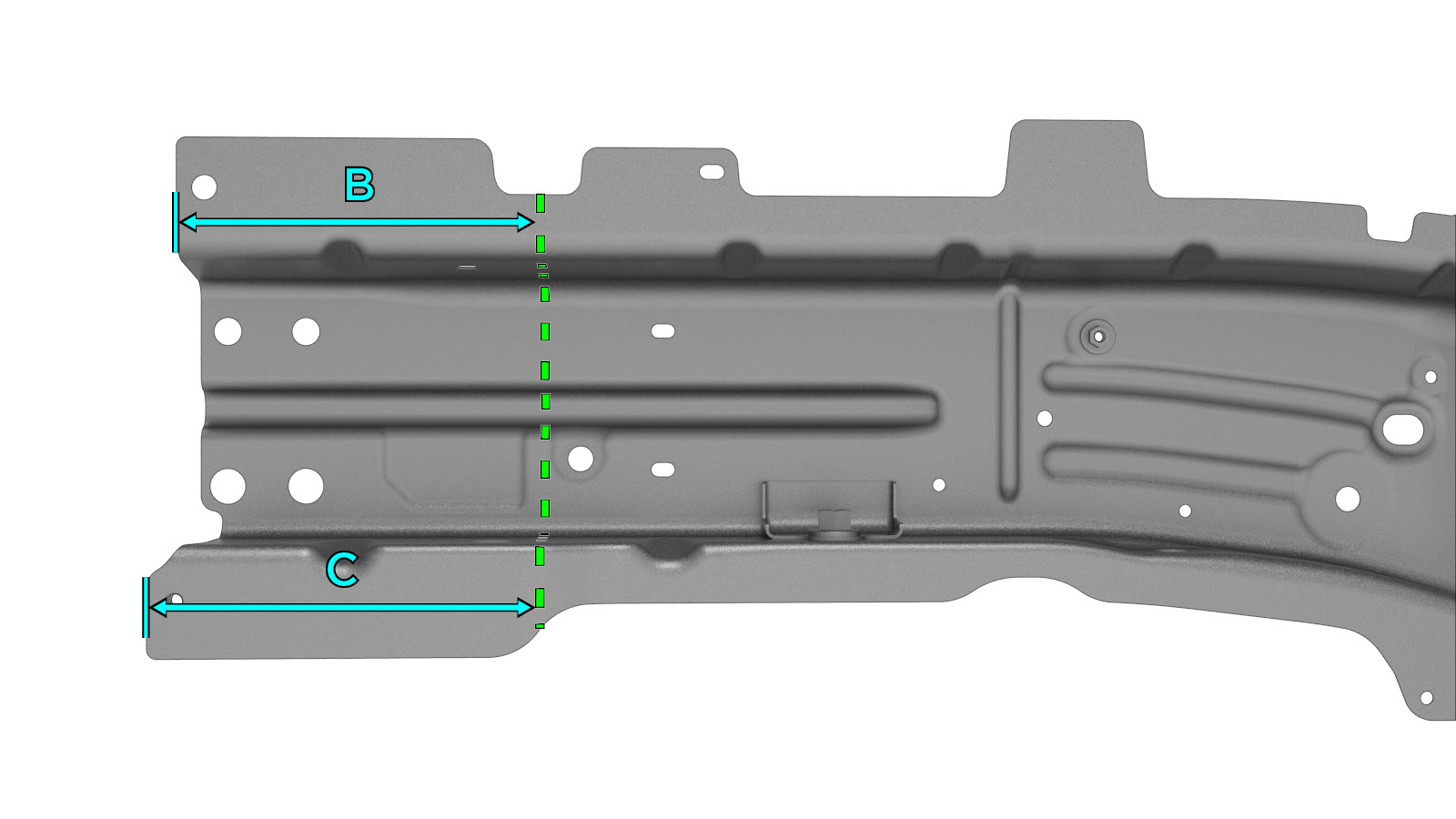

  4. 按下方所示切割新车架前纵梁内件，以制作新组件。
    • 参考线/点
    • 切割线 B = 177 毫米 C = 189 毫米
  5. 按下方所示切割新车架前纵梁内件，以制作加固板。
    • 参考线/点
    • 切割线 D = 137 毫米 E = 217 毫米
    Informational PurposesAn informational icon, calling your attention
    注
    以一定角度修整加固板的下部，使其在此程序之后与安装的车架前纵梁内件加固板留有间隙。

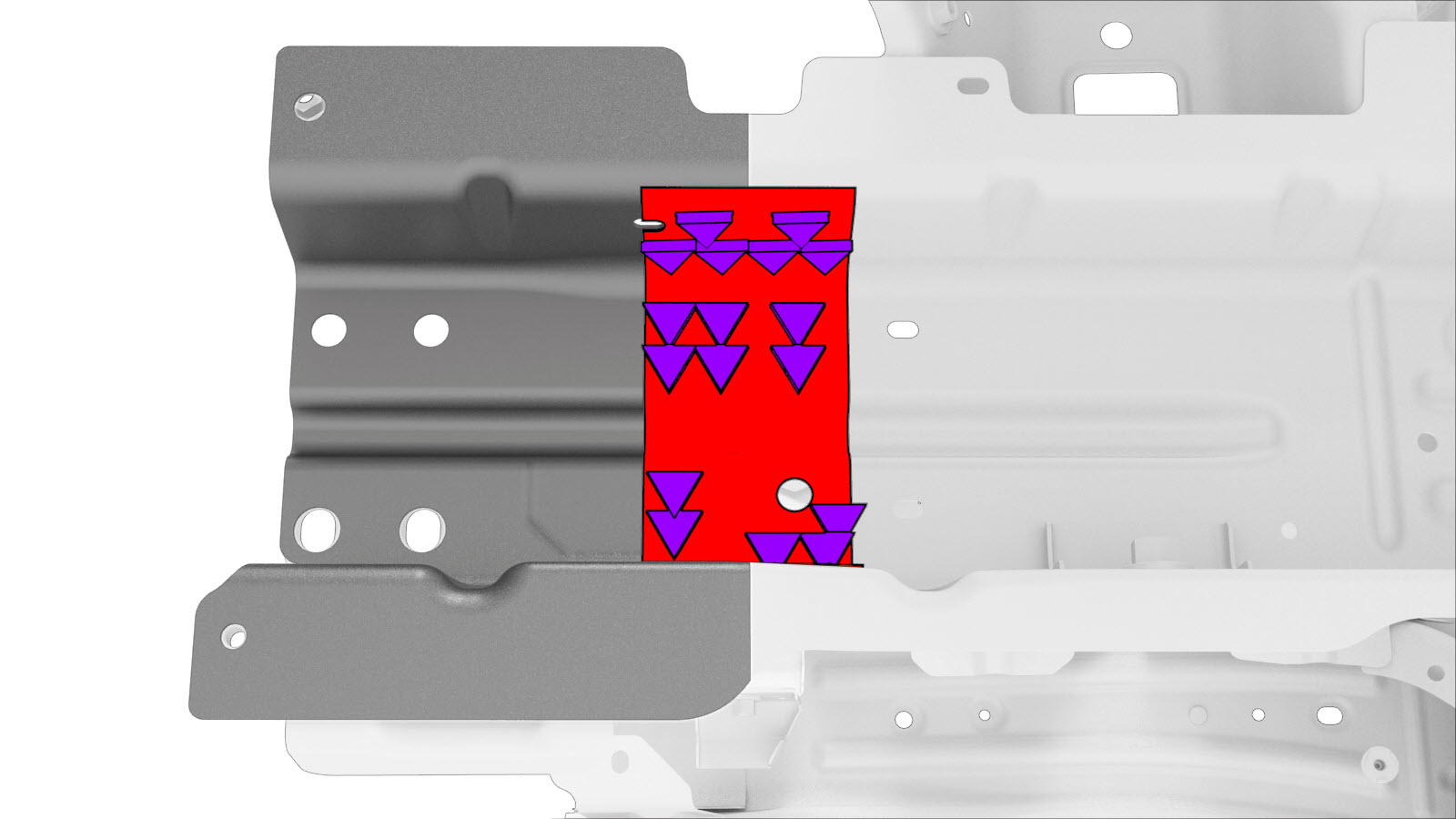

  6. 准备安装。
    • 或 安装点焊焊缝

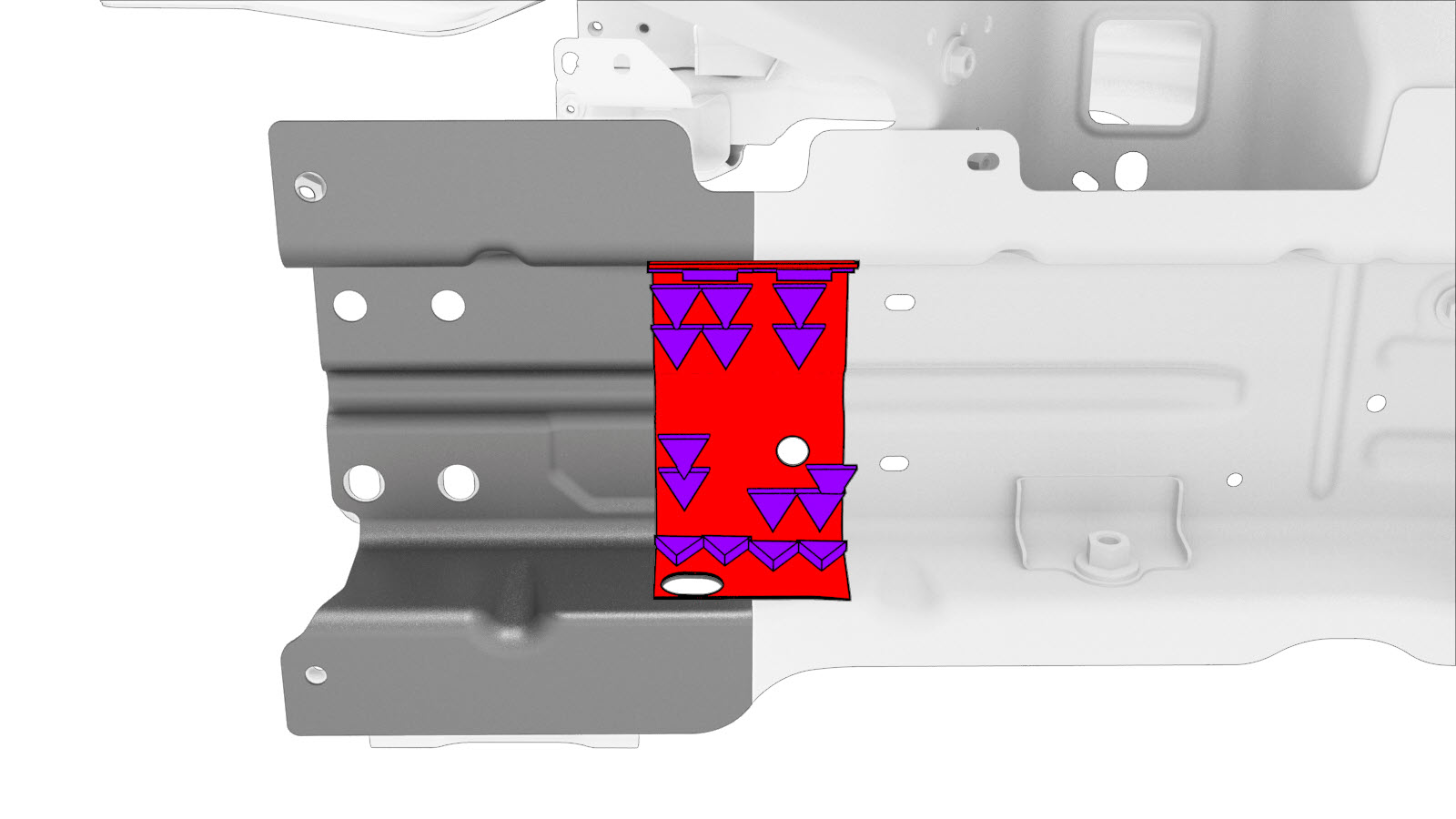

  7. 准备安装。
    • 或 安装点焊焊缝
  8. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  9. 安装新部件。
  10. 执行电阻点焊。
    或 安装点焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  11. 安装前副框架支座（内）。
  12. 安装车架前纵梁内件加固板（区块）。
  13. 安装前备箱支架。
  14. 执行任何必要的维修后操作。
