크로스멤버 씰링 플래터(전면)

부품 목록

수량 설명 이미지/비고
1 PANEL - PLATTER SEALING CROSSMEMBER FRONT(크로스멤버 씰링 플래터 – 전면)
1 BUTYL FOIL PATCH 300X150x2MM(부틸 호일 패치)

Tesla 부품 번호 1004969-00-A.
5 구조용 카운터싱크 리벳, 6.5mm
8 구조용 벌브 리벳, 6.5mm
9 카운터싱크 리벳, 4.8mm 긴 길이
5 카운터싱크 리벳, 4.8mm 짧은 길이

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

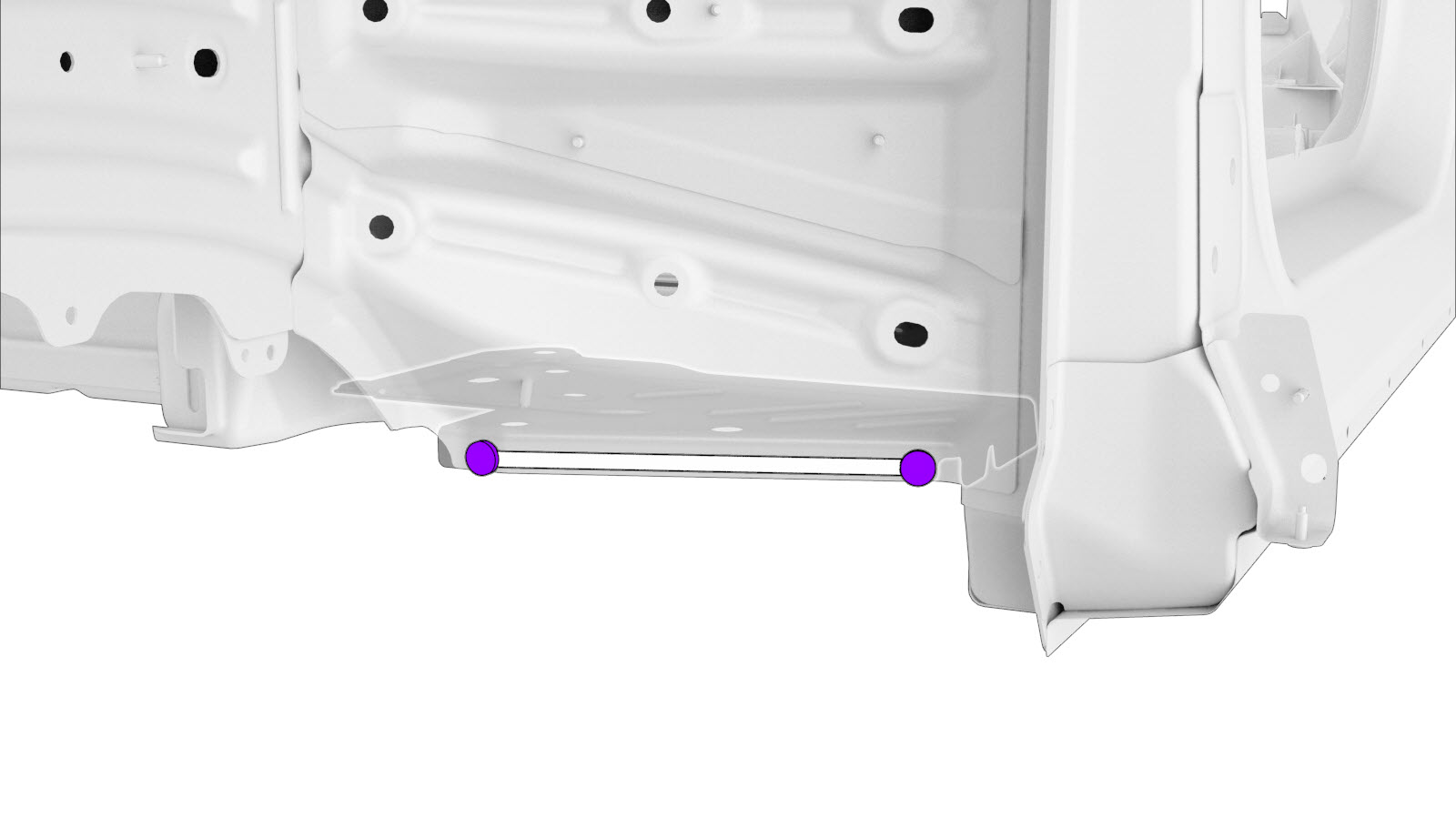

  1. 기존 구성품을 탈거합니다.
    또는 공장 출고 스폿 용접
    또는 공장 출고 스폿 용접을 통해 구멍 뚫기
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색으로 강조 표시된 부분의 스폿 용접에 구멍을 뚫을 때는 8mm 드릴 비트를 사용합니다. 빨간색으로 강조 표시된 부분 밖에서 스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.
  2. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    패스너가 탈거되었으나 아직 교체되지 않는 위치와 겹치지 않도록 리벳 장착 위치 중 일부는 약간 떨어져 배치되었습니다.

    참조선/참조점

    또는 구조용 벌브 리벳, 6.5mm

    또는 구조용 카운터싱크 리벳, 6.5mm

    또는 카운터싱크 리벳, 4.8mm 짧은 길이

    또는 카운터싱크 리벳, 4.8mm 긴 길이
    • A = 16mm
    • B = 13mm
    • C = 36mm
  3. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  4. 새 구성품을 장착합니다.
  5. 장착된 패스너를 덮을 수 있도록 표시된 대로 부틸 호일을 장착하십시오.
  6. 필요한 수리 후 작업을 수행합니다.
