מסילת מסגרת קדמית שלמה
קוד תיקון:
ממתין
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- תהליך זה הוא כעת לרכבים באסיה ואירופה בלבד.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ASSEMBLY - FRONT RAIL COMPLETE (מסילת מסגרת קדמית שלמה) | |
| 1 | PNL, LONGITUDINAL UPPER (אורכי עליון) | |
| 42 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 28 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 10 | מסמרת משוקעת ראש, 4.8 מ"מ קצר | |
| 3 | מסמרת משוקעת ראש, 4.8 מ"מ ארוך | |
| 1 | מסמרת 4.8 מ"מ | |
| 1 | מסמרת Flow Form S38 | |
| 4 | בורג , BLT,M8x16,M6 HF,[10.9],ZnAl,HD,OD14.9 | מספר חלק של Tesla 1011818-00-A. |
| 4 | אום , NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK | מספר חלק של Tesla 1006628-01-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- Shotgun חיצוני.
-
הסירו את ה- קורת רוחב של לוח המחוונים.
-
הסירו את ה- תמיכת תת-מסגרת קדמית.
-

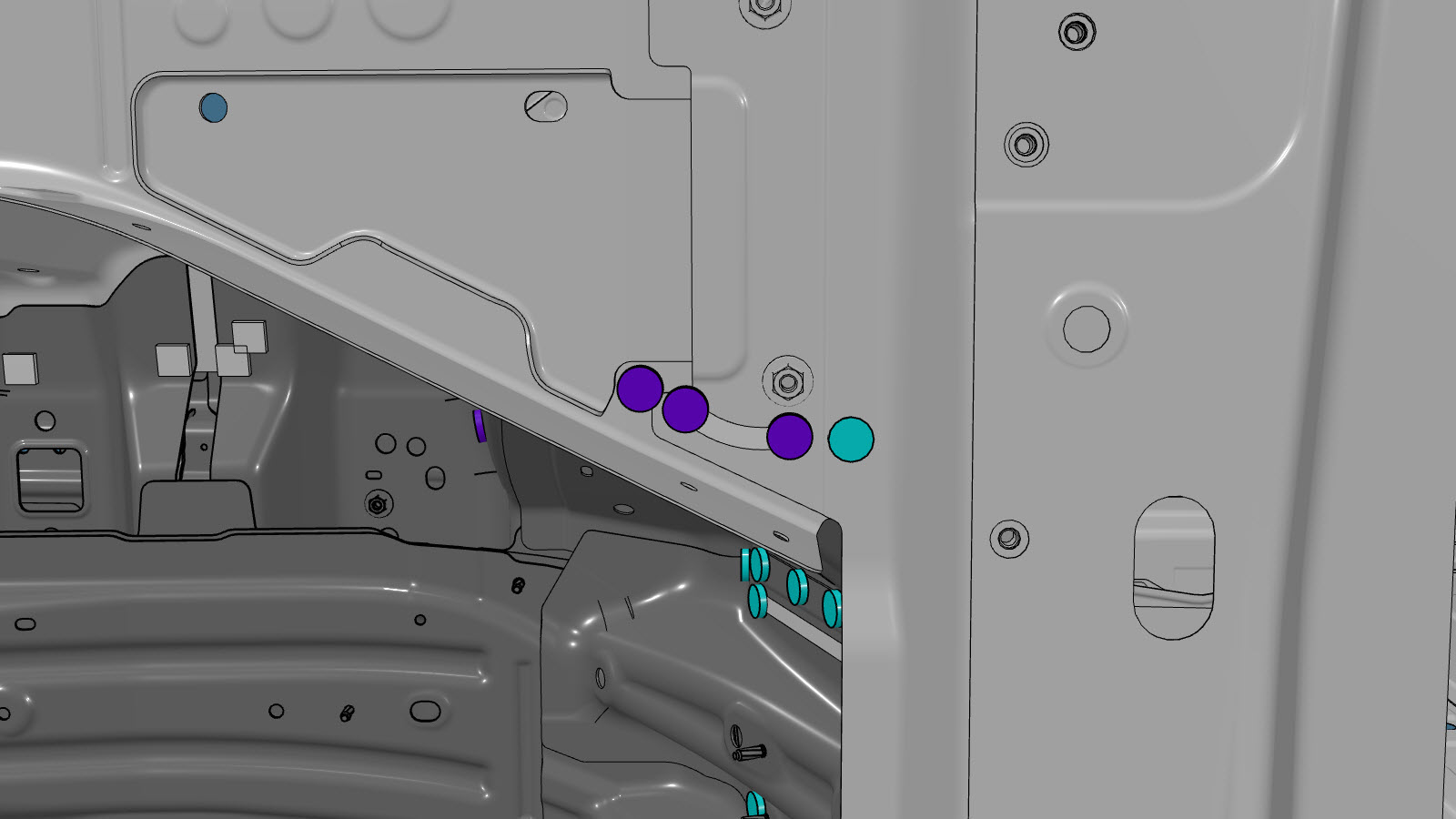

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעלאו קדחו דרך נקודות הריתוך של המפעלהערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.
-
התכוננו להתקין את אורכי עליון על גבי חלק השירות מסילת מסגרת קדמית שלמה.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 73 מ"מ
- B = 63 מ"מ
או התקנת נקודות ריתוך
- מרחו דבק מבני על אורכי עליון ועל גבי חלק השירות מסילת מסגרת קדמית שלמה.
- התקינו את אורכי עליון על גבי חלק השירות מסילת מסגרת קדמית שלמה.
-
בצעו ריתוך נקודת התנגדות.
או התקנת נקודות ריתוךאזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
-
הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות נורה מבניות, 6.5 מ"מ
או מסמרות משוקעות ראש, 4.8 מ"מ קצרהערהמיקום ההתקנה של מסמרות מסוימות מקוזז מהמיקום של כמה נקודות ריתוך של המפעל.או מסמרות משוקעות ראש, 4.8 מ"מ ארוך
או ברגים- C = 10 מ"מ
- D = 9 מ"מ
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 22 Nm.
-
הסרה/התקנה של תמיכת תת-מסגרת קדמית.
-
התקינו את ה-קורת רוחב של לוח המחוונים.
-
התקינו את ה-Shotgun חיצוני.
-
התקינו את הסרט הבוטיל כמוצג.
- בצעו את התפעולים הנדרשים לאחר תיקון.
