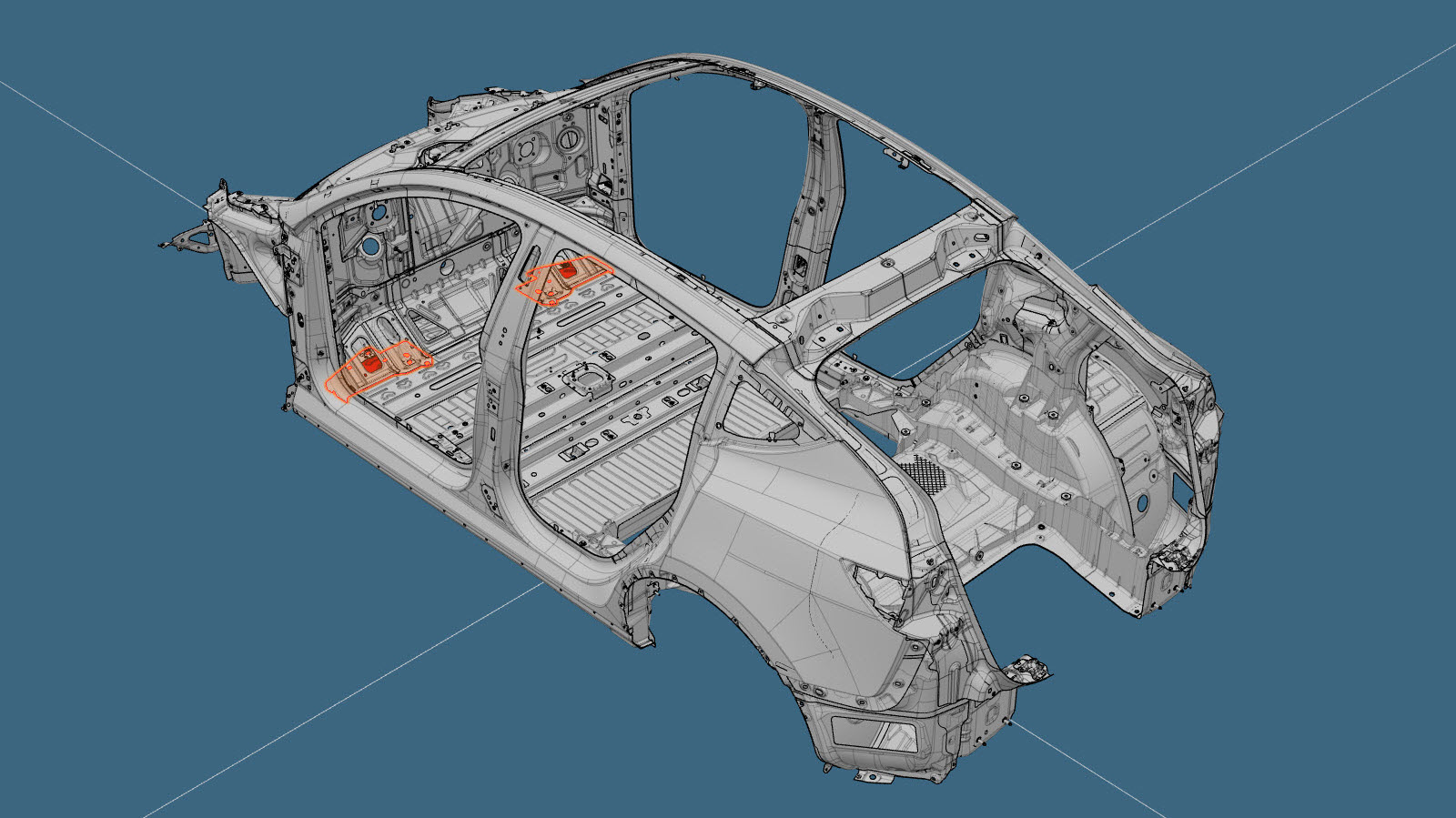

קורת רוחב של מגש איטום (קדמי)
קוד תיקון:
10101017402
10101030302
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | PANEL - PLATTER SEALING CROSSMEMBER FRONT (קורת רוחב של מגש איטום - קדמי) | |
| 1 | BUTYL FOIL PATCH 300X150x2 מ"מ (סרט בוטילי אלומיניום) |
מספר חלק של Tesla 1004969-00-A. |
| חמישה | מסמרת משוקעת ראש מבנית, 6.5 מ"מ | |
| 8 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 9 | מסמרת משוקעת ראש, 4.8 מ"מ ארוך | |
| חמישה | מסמרת משוקעת ראש, 4.8 מ"מ קצר |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעלאו קדחו דרך נקודות הריתוך של המפעלהערהבעת קדיחת נקודות ריתוך באזורים המודגשים באדום, יש להשתמש במקדח 8 מ"מ. בעת קדיחת נקודות ריתוך מחוץ לאזורים המודגשים באדום, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.
-
הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.הערהחלק ממיקומי התקנת המסמרות הם בסטייה כדי להימנע ממיקומים אשר בהם המהדקים שהוסרו לא מוחלפים.
קו/נקודת מראה מקום
או מסמרות נורה מבניות, 6.5 מ"מ
או מסמרות מבניות משוקעות ראש, 6.5 מ"מ
או מסמרות משוקעות ראש, 4.8 מ"מ קצר
או מסמרות משוקעות ראש, 4.8 מ"מ ארוך- A = 16 מ"מ
- B = 13 מ"מ
- C = 36 מ"מ
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו סרט בוטילי אלומיניום כפי שמצוין כדי לכסות את המהדקים שהותקנו.
- בצעו את התפעולים הנדרשים לאחר תיקון.
