טבעת דלת חיצונית

קוד תיקון: 10100132402 10100116302 הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

נתוני תיקון

כל מקטע פרטני או כל שילוב מקטעים של טבעת דלת חיצונית ניתן להחלפה ככל וקווי החיתוך המאוזכרים בחלק תיאורי מקטע טבעת דלת חיצונית של מסמך זה הנם בשימוש.
סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.

רשימת חלקים


כמות	תיאור	תמונה / הערות
‎1 הערה לתיקוני מקטע בלבד: חלק מתיקוני המקטע דורשים חלק שני. עיינן ב- תיאורי מקטע טבעת דלת חיצונית כדי לקבוע אם תיקון המקטע המתוכנן דורש חלק נוסף.	MY ASY – DOOR RING OUTER SVC E-COATED (טבעת דלת חיצונית)
עבור ההחלפה המלאה של טבעת הדלת: שני עבור תיקוני מקטע: משתנה, בהתאם לתיקון(ים) המבוצע(ים).	מסמרת נורה מבנית, 6.5 מ"מ
‎6	מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
4	מסמרת Flow Form S28
7	מסמרת Flow Form S48

הערה

כמויות המסמרת המפורטות לעיל הנן לתיקון השלם. עיינו ב- תיאורי מקטע טבעת דלת חיצונית למהדקים הנדרשים לתיקוני המקטע.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תיאורי חיתוך טבעת דלת חיצונית


טבעת דלת חיצונית, תת-מכלולים וחיתוך תת-מכלול

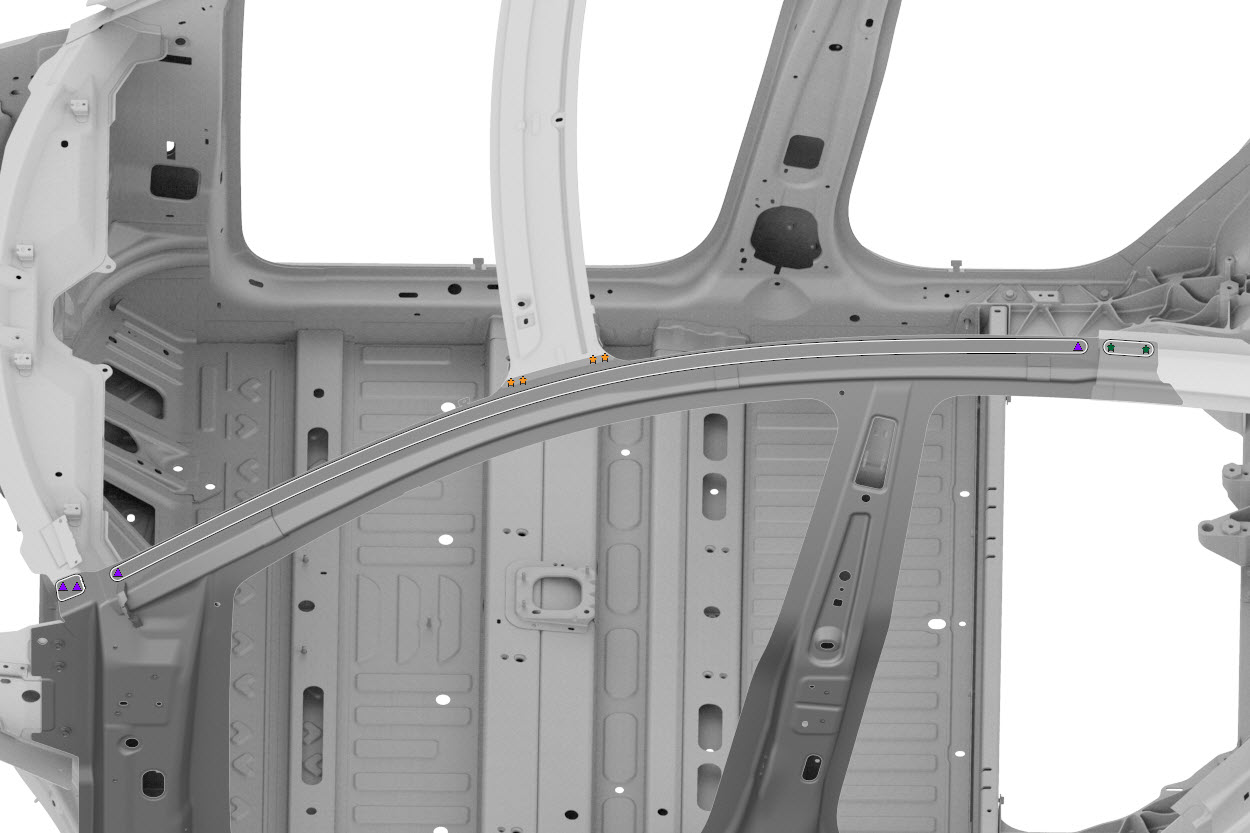

טבעת דלת חיצונית (מוצג להלן) הוא רכיב יחיד, וניתן להחליפו בתיקון יחיד:

לחלופין, במקום להחליף את טבעת דלת חיצונית, האזורים של טבעת דלת חיצונית ניתנים להחלפה באמצעות מקטעים של טבעת דלת חיצונית תוך שימוש בקווי החיתוך המתוארים במסמך זה.

מקטעי טבעת דלת חיצונית


תיאורי חיתוך טבעת דלת חיצונית		חלקים נדרשים
מקטע סף קדמי קו חיתוך קו/נקודת מראה מקום A = 620 mm B = 580 mm C = 50 mm D = 85 mm הערה צרו לוחית חיזוק רוחב 60 מ"מ, והתקינו אותו כפי שמצוין.		מסמרת נורה מבנית, 6.5 מ"מ – 12.
חיתוך קורת Hinge Pillar קו חיתוך קו/נקודת מראה מקום E = 300 mm F = 200 mm הערה צרו לוחית גיבוי רוחב 80 מ"מ, והתקינו אותו כפי שמצוין. הערה המסמרת המוקפת באדום מותקנת לאחר שרכיב צד מרכב חיצוני הותקן.		מסמרת נורה מבנית, 6.5 מ"מ – 7. או התקנת נקודות ריתוך הערה הזמינו טבעת דלת חיצונית בעת ביצוע תיקון מקטע זה.
מקטע קורת A-Pillar קו חיתוך קו/נקודת מראה מקום G = 690 mm H = 122 mm הערה צרו לוחית גיבוי רוחב 80 מ"מ, והתקינו אותו כפי שמצוין.		מסמרת נורה מבנית, 6.5 מ"מ – 8. מסמרת 4.8 מ"מ – 2.
מקטע קורת B–Pillar עליונה קו חיתוך קו/נקודת מראה מקום I = 210 mm J = 195 mm הערה צרו לוחית גיבוי רוחב 80 מ"מ, והתקינו אותו כפי שמצוין.		מסמרת נורה מבנית, 6.5 מ"מ – 4. מסמרת 4.8 מ"מ – 8.
מקטע קורת B–Pillar תחתונה קו חיתוך קו/נקודת מראה מקום K = 84 mm L = 130 mm הערה צרו לוחית גיבוי רוחב 80 מ"מ, והתקינו אותו כפי שמצוין.		מסמרת נורה מבנית, 6.5 מ"מ – 4. מסמרת 4.8 מ"מ – 8. הערה הזמינו טבעת דלת חיצונית בעת ביצוע תיקון מקטע זה.
מקטע סף אחורי קו חיתוך קו/נקודת מראה מקום M = 310 mm N = 426 mm O = 43 mm P = 76 mm הערה צרו לוחית חיזוק רוחב 60 מ"מ, והתקינו אותו כפי שמצוין.		מסמרת נורה מבנית, 6.5 מ"מ – 10. הערה הזמינו טבעת דלת חיצונית בעת ביצוע תיקון מקטע זה.

תהליך התיקון

הסירו את ה-Shotgun חיצוני.
הסירו את החלק הנדרש של חלק חיצוני של המרכב כדי לחשוף את הרכיב מתחת אשר מוחלף.
אם נדרש, הסירו את החלק הנדרש של Dogleg תחתון כדי לחשוף את הרכיב מתחת אשר מוחלף.
אם אתם מחליפים מקטע של טבעת דלת אחורית: סמנו את טבעת הדלת האחורית במיקומי קו חיתוך המקטע המתוארים בתיאורי מקטע טבעת דלת חיצונית.
הסירו את הרכיב המקורי.

או ריתוכי נקודה של המפעל

או קדחו דרך נקודות הריתוך של המפעל
לתיקוני מקטע בלבד: צרו לוחיות גיבוי או לוחיות חיזוק כפי שמתואר בתיאורי מקטע טבעת דלת חיצונית.
הכינו להתקנה.

או התקנת נקודות ריתוך

או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ

או מסמרות נורה מבניות, 6.5 מ"מ

או מסמרות Flow Form, S28

או מסמרות Flow Form, S48
יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
לתיקוני מקטע בלבד: התקינו לוחיות גיבוי או לוחיות חיזוק כפי שמתואר בתיאורי מקטע טבעת דלת חיצונית.
התקינו את הרכיב או הרכיבים החדשים.
בצעו ריתוך נקודת התנגדות.

אזהרה
אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.

זהירות
אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
אם נדרש, התקינו את החלק של Dogleg תחתון אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
התקינו את החלק של חלק חיצוני של המרכב אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
תיקון מקטע קורת Hinge Pillar בלבד: התקינו את המהדק המוקף באדום במיקום המצוין.

או מסמרות נורה מבניות, 6.5 מ"מ
התקינו את ה-Shotgun חיצוני.
בצעו את התפעולים הנדרשים לאחר תיקון.
