טבעת דלת פנימית עם חיזוק הדר
קוד תיקון:
10100132002
10100132202
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
- כל מקטע פרטני או כל שילוב מקטעים של טבעת דלת פנימית ניתן להחלפה ככל וקווי החיתוך המאוזכרים מהחלק תיאורי מקטע טבעת דלת פנימית של מסמך זה הנם בשימוש.
- באזור המוצג בירוק להלן, ייתכן וכיפוף מקטעים ניתן לתיקון באמצעות שיטות קרות בלבד.
אם הרכיב ניזוק באזור המוצג באדום, יש להחליף את הרכיב. אם נדרש, צרו קשר עם תיקוני התנגשות של Tesla לסיוע.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | MY ASY-DR RING INR W/HDR REINF E-COAT (טבעת דלת פנימית) |
|
| 8 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 7 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| חמישה | בורג , M8-1.25x37,[109],G1009,CM | מספר חלק של Tesla 1629418-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תיאורי מקטע טבעת דלת פנימית
| טבעת דלת פנימית, תת-מרכבים, וחיתוך תת-מכלול | ||
|---|---|---|
| טבעת דלת פנימית (מוצג להלן) הוא רכיב יחיד, וניתן להחליפו בתיקון יחיד: | ||
|
|
||
|
לחלופין, במקום החלפת רכיב טבעת דלת פנימית בשלמותו, אזורים של הטבעת דלת פנימית ניתנים להחלפה באמצעות חיתוכים של מכלול הטבעת דלת פנימית באמצעות קווי חיתוך המתוארים במסמך זה. |
||
|
|
||
| מקטעי טבעת דלת פנימית |
| תיאורי מקטע טבעת דלת פנימית | חלקים נדרשים | |
|---|---|---|
|

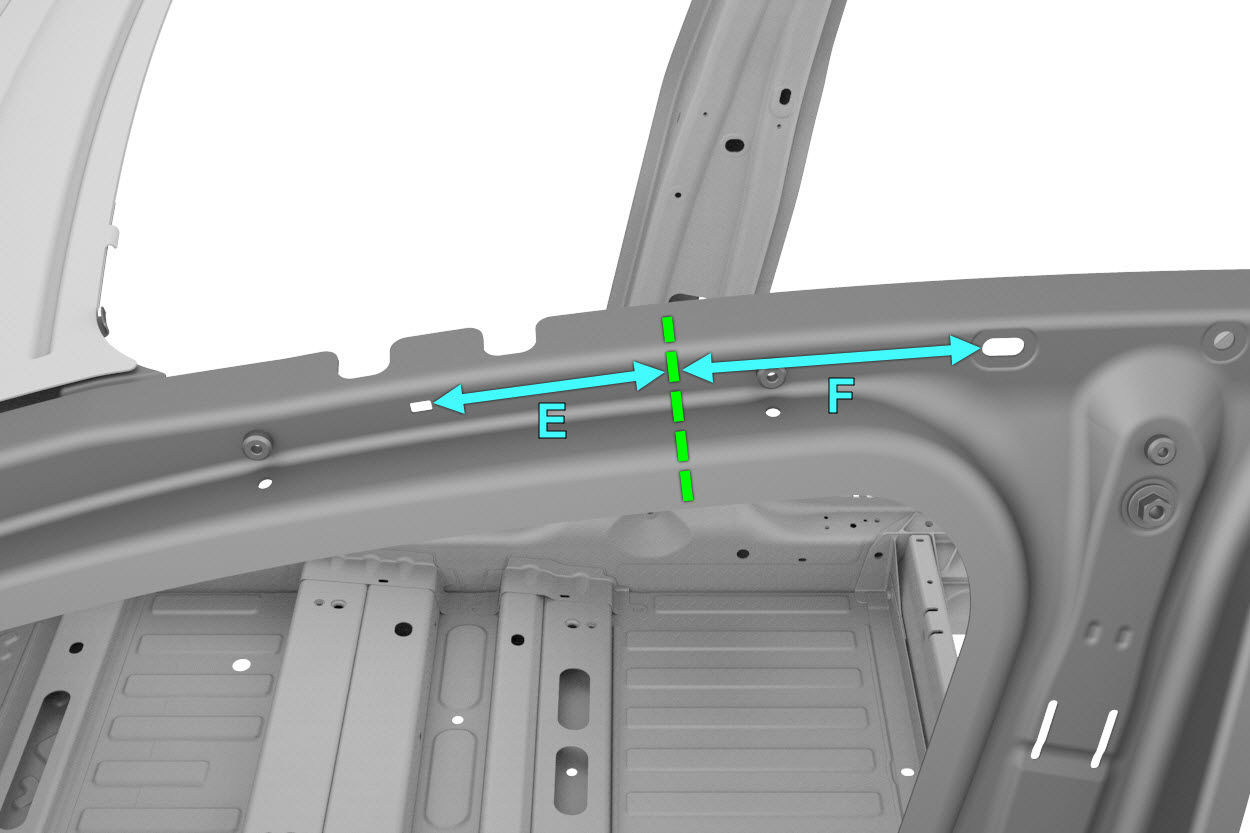

מקטע קורת A-Pillar קו חיתוך קו/נקודת מראה מקום
הערה
צרו לוחית חיזוק
רוחב 80 מ"מ, והתקינו אותו כפי שמצוין. |
|
או התקנת נקודות ריתוך |
|
מקטע סף קדמי קו חיתוך קו/נקודת מראה מקום
הערה
צרו והתקינו לוחיות חיזוק
והתקינו אותם כפי שמצוין. הערה כל לוחית חיזוק צריכה להיות ברוחב 80 מ"מ. |
|
או התקנת נקודות ריתוך |
|
מקטע קורת B–Pillar קו חיתוך קו/נקודת מראה מקום
הערה
צרו לוחית חיזוק
רוחב 80 מ"מ, והתקינו אותו כפי שמצוין. |
|
או התקנת נקודות ריתוך |
|
מקטע סף אחורי קו חיתוך קו/נקודת מראה מקום
הערה
צרו והתקינו לוחיות חיזוק
והתקינו אותם כפי שמצוין. הערה כל לוחית חיזוק צריכה להיות ברוחב 80 מ"מ. |
|
או התקנת נקודות ריתוך – 8. |
תהליך התיקון
-
הסירו את החלק הנדרש של טבעת דלת חיצונית.
-
לתיקון מקטע סף קדמי בלבד: הסירו את צד סף פנימי (מקטע קדמי).
-
לתיקון מקטע סף אחורי או תיקון טבעת דלת פנימית שלמה: הסירו את צד סף פנימי (שלם).
- אם אתם מחליפים מקטע של טבעת דלת פנימית: סמנו את טבעת דלת פנימית במיקומי קו חיתוך מקטע המתוארים ב- תיאורי מקטע טבעת דלת פנימית.
-
הסירו את הרכיב המקורי.
- לתיקוני מקטע בלבד: צרו לוחיות גיבוי או לוחיות חיזוק כפי שמתואר ב- תיאורי מקטע טבעת דלת פנימית.
-
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- לתיקוני מקטע בלבד: התקינו לוחיות חיזוק כפי שמתואר ב- תיאורי מקטע טבעת דלת פנימית.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים שהותקנו אופקית למומנט 31 Nm. ואת הברגים שהותקנו אנכית ל-35 Nm.
-
בצעו ריתוך נקודת התנגדות.
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
-
לתיקון מקטע סף קדמי בלבד: התקינו את צד סף פנימי (מקטע קדמי).
-
לתיקון מקטע סף אחורי או תיקון טבעת דלת פנימית שלמה: התקינו את צד סף פנימי (שלם).
-
התקינו את המהדקים כפי שמצוין.
-
התקינו את החלק הנדרש של טבעת דלת פנימית.
-
התקינו את המהדק כפי שמצוין.
-
התקינו את החלק של חלק חיצוני של המרכב אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
- בצעו את התפעולים הנדרשים לאחר תיקון.
