יציקת תת-מרכב אחורי (2 חתיכות)

קוד תיקון: 10102200102 10102200202 הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

נתוני תיקון

רשימת חלקים

כמות תיאור תמונה / הערות
‎1 MY CAST RUB SVC E-COATED (Cast Rub)
‎17 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
4 מסמרת Flow Form S38
7 בורג , BOLT&WSHR[FL],M8-1.25x32,[109],PC,ZNNI
Informational PurposesAn informational icon, calling your attention
הערה
אלו מברגים מהמפעל.
שני BOLT PF, M8x16, STL[98] ZNNI BLK מספר חלק של Tesla: 1008833-01-A
2 NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK מספר חלק של Tesla: 1006628-01-A

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את קורת הרוחב של פאנל הסף האחורי.
  2. הסירו את החלק הנדרש של טבעת דלת חיצונית כדי לחשוף את הרכיב מתחת אשר מוחלף.
  3. הסירו את ה- קורת רוחב גשר Cast Rub (אחורי).
  4. הסירו את גשר קורת רוחב Cast Rub (אמצע).
  5. הסירו את המסילה האחורית.

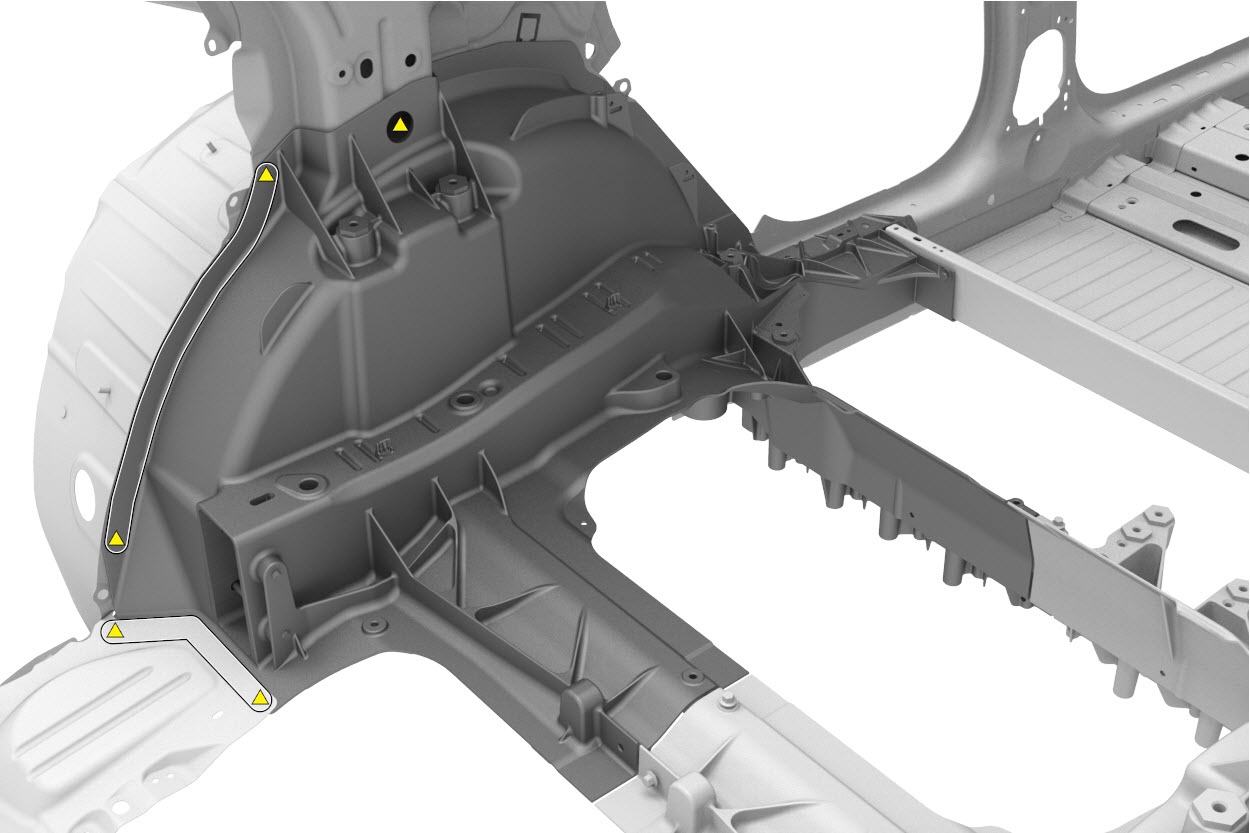

  6. הסירו את הרכיב המקורי.

    או ריתוכי נקודה של המפעל

    או ברגים

    או SPR של המפעל

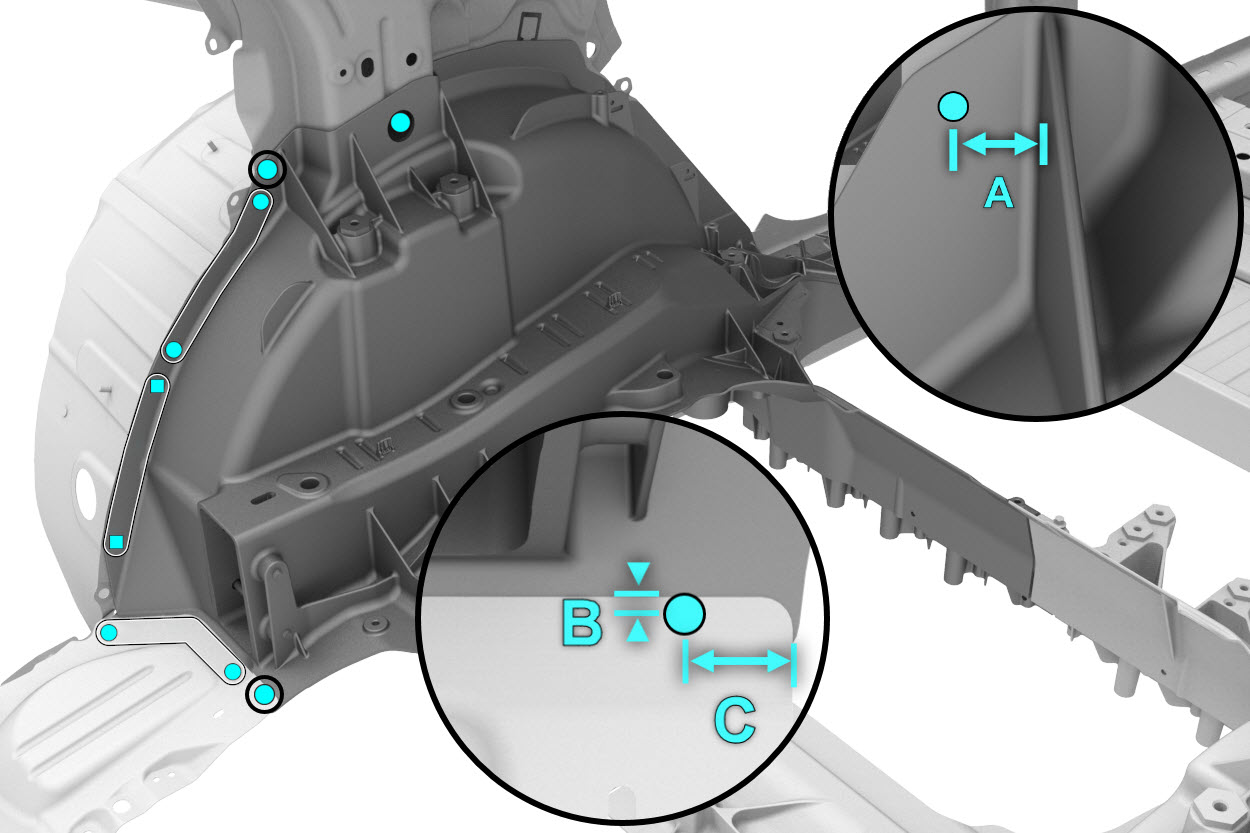

  7. הכינו להתקנה.

    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ

    • A = 17 מ"מ
    • B‏ = 4 מ"מ
    • C‏ = 30 מ"מ

    או מסמרות Flow Form, S38

    או ברגים

  8. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  9. התקינו את הרכיב או הרכיבים החדשים.

    או ברגים סובבו למומנט 28 Nm.

  10. התקינו את המסילה האחורית.
  11. התקינו את גשר קורת רוחב Cast Rub (אמצע).
  12. התקינו את ה-קורת רוחב גשר Cast Rub (אחורי).
  13. התקינו את החלק הנדרש של טבעת דלת חיצונית כדי לכסות את הרכיבים התחתיים.
  14. התקינו את קורת הרוחב של פאנל הסף האחורי החדשה.
  15. בצעו את התפעולים הנדרשים לאחר תיקון.
