כיסוי מנוע (שטח גדול)

נתוני תיקון

  • תלוי בנזק לרכיב זה, ייתכן וניתן יהיה לתקן רכיב זה. למידע נוסף עברו אל קווים מנחים לתיקון יציקת תחתית המרכב האחורית (חתיכה אחת).

  • ישנן שתי אפשרויות שיפור:
    1. כיסוי מנוע (שטח גדול) (תהליך זה) כולל הסרה של החלק העליון של כיסוי המנוע, התקנת ברגים ואומים חדשים כדי לספק נקודות הצמדה עבור הבידוד האקוסטי של תא המנוע האחורי, ואז התקנה של כיסוי מנוע חדש. אפשרות השיפור לשטח גדול כוללת הסרה גדולה יותר מכיסוי המנוע המקורי מאשר אפשרות השיפור לשטח קטן, והיא מחייבת התקנה של ברגים ואומים חדשים כדי לספק נקודות הצמדה עבור הבידוד האקוסטי של תא המנוע האחורי.
    2. כיסוי מנוע (שטח קטן) כולל הסרה של החלק העליון של כיסוי המנוע, השארת נקודות ההצמדה הקיימות עבור הבידוד האקוסטי של תא המנוע האחורי, ואז התקנה של כיסוי מנוע חדש. אפשרות השיפור לשטח גדול כוללת הסרה קטנה יותר מכיסוי המנוע המקורי מאשר אפשרות השיפור לשטח קטן, ושימוש מחדש בנקודות ההצמדה הקיימות עבור הבידוד האקוסטי של תא המנוע האחורי.
  • סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
  • תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.

רשימת חלקים

כמות תיאור תמונה / הערות
1 MY MY MOTOR COVER SVC E-COATED (כיסוי מנוע)
10 מסמרת נורה מבנית, 6.5 מ"מ
4 בורג , M6x30 Flange Head Hex Bolt מספר חלק של Tesla‏ 1129025-00-A.
4 בורג , M6 Flange Hex Nut&Washer Assembly מספר חלק של Tesla‏ 1485241-00-A.
8 Nut , M6 Flange Head Nut מספר חלק של Tesla‏ 1116867-00-A.
1 BUTYL FOIL PATCH - M3 480 X 240 X 2.0 מספר חלק של Tesla‏ 1004964-00-A.
4 BUTYL FOIL PATCH 150X120X2MM מספר חלק של Tesla‏ 1043439-00-A.
1 דבק לזכוכית השמשה הקדמית

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. יש לבדוק אם כיסוי תא המנוע המקורי כולל קו חיתוך מוגבה.
    אם כיסוי תא המנוע המקורי כולל קו חיתוך מוגבה, דלגו אל שלב 3.

    אם כיסוי תא המנוע המקורי לא כולל קו חיתוך מוגבה, המשיכו לבצע את שלב 2.

  2. השתמשו בכיסוי תא המנוע החדש כתבנית כדי לשרטט קו מסביב לכיסוי תא המנוע המקורי.
  3. הסירו את הרכיב המקורי.
    אם כיסוי תא המנוע המקורי:
    • כולל קו חיתוך מוגבה, יש לבצע את החיתוך על קו החיתוך המוגבה כדי להסיר את החלקים הדרושים של יציקת כיסוי המנוע המקורית.
      Informational PurposesAn informational icon, calling your attention
      הערה
      לאחר הסרת החלק הדרוש של כיסוי המנוע היצוק המקורי, כיסוי המנוע החדש צריך לחפוף לחלק הנותר של הרכיב המקורי ב-25 מ"מ לפחות.
    • לא כולל קו חיתוך מוגבה, יש לחתוך 25 מ"מ, בתוך הקו המקווקו ולהסיר רק את החלקים הנדרשים מיציקת כיסוי המנוע המקורית. יש להשאיר לפחות 25 מ"מ בין קו החיתוך לקו המקווקו על מנת ליצור חפיפה עם כיסוי המנוע החדש.
    קו/נקודת מראה מקום
    • A = ‏25 מ"מ.

    קו חיתוך

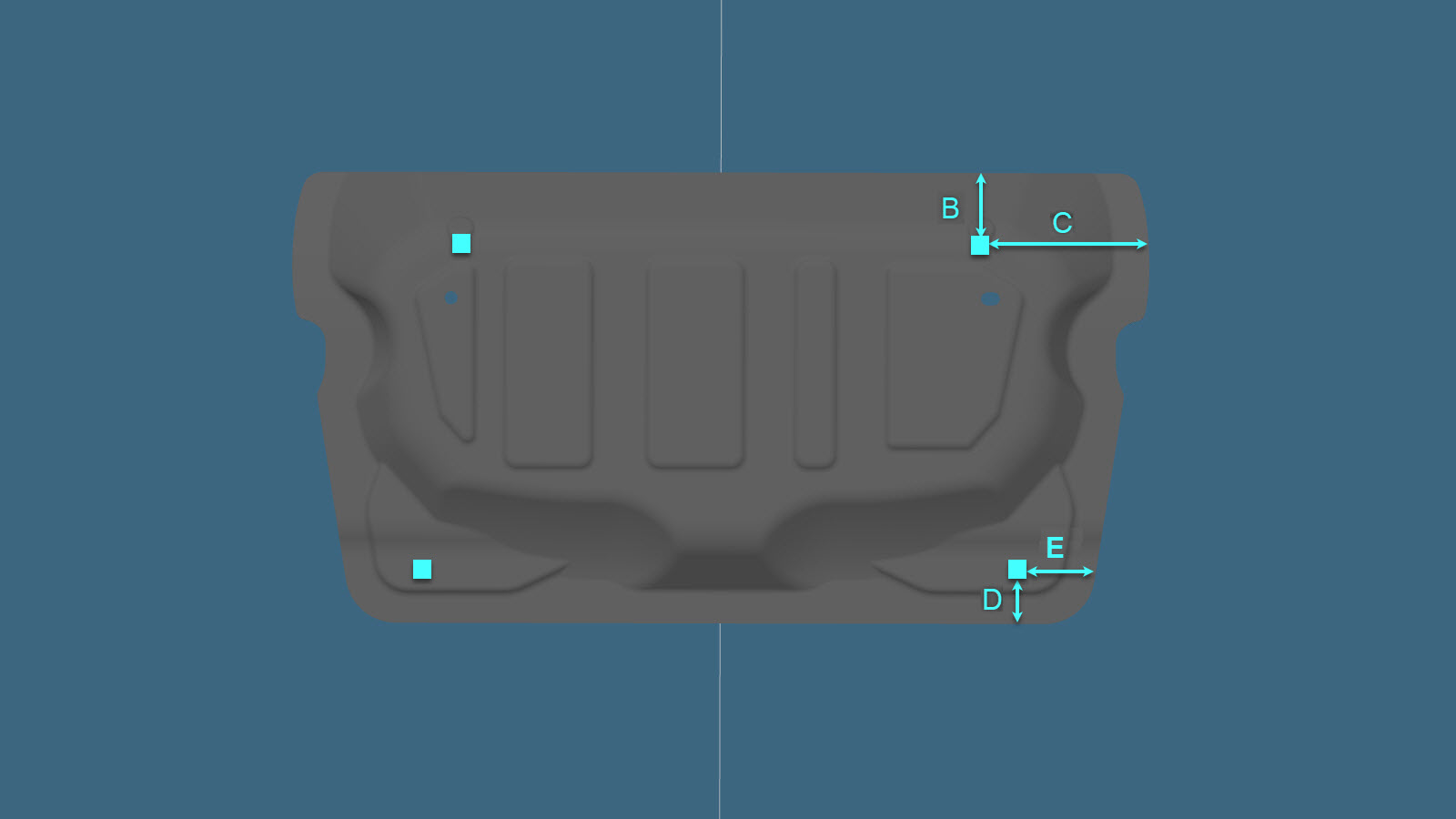

  4. התכוננו להתקנת בורגי ההצמדה של הבידוד האקוסטי של תא המנוע האחורי בכיסוי המנוע החדש.
    או ברגים
    • B‏ = 95 מ"מ.
    • C‏ = 165 מ"מ.
    • D‏ = 52 מ"מ.
    • E‏ = 77 מ"מ.
    Informational PurposesAn informational icon, calling your attention
    הערה
    התחילו עם מדידות במצב האחורי ביותר וכסו את הבידוד האקוסטי של תא המנוע האחורי כדי לוודא שהמדידות הקדמיות מזוהות כראוי.
  5. התקינו את בורגי ואומי ההצמדה של הבידוד האקוסטי של תא המנוע האחורי בכיסוי המנוע החדש.
    התקינו את החלקים על כיסוי המנוע החדש בסדר הבא:
    1. BOLT,HF,M6-1.0x30 (מספר חלק של Tesla‏ 1129025-00-A).
    2. NUT,HF,M6-1.0 (מספר חלק של Tesla‏ 1116867-00-A).
    3. MARKKEPS[FL],HX,M6-1.0 (מספר חלק של Tesla‏ 1485241-00-A).
  6. הכינו להתקנה.

    או מסמרות נורה מבניות, 6.5 מ"מ

    Informational PurposesAn informational icon, calling your attention
    הערה
    ודאו כי הפער ליישום טיפת האורתאן יהיה מספיק כדי לספק איטום הולם.
  7. יש ליישם דבק לזכוכית השמשה הקדמית (דבק אורתאן) על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
    Informational PurposesAn informational icon, calling your attention
    הערה
    פעלו בהתאם להוראות היישום של יצרן האורתאן.
  8. התקינו את הרכיב או הרכיבים החדשים.
  9. התקינו סרטי בוטילי.
  10. בצעו את התפעולים הנדרשים לאחר תיקון.
