מסילת מסגרת קדמית חיצונית (מקטע)
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 2 | M3 ASY, FRONT RAIL OUTER, SVC (מסילה קדמית חיצונית) |
|
| 16 | ||
| 8 | ||
| 4 | BLT,M8x16,M6 HF,[10.9],ZnAl,HD,OD14.9 | מספר חלק של Tesla 1011818-00-A. |
| 4 | NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK | מספר חלק של Tesla 1006628-01-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- Shotgun Shear Wall.
-
חתכו את הרכיב המקורי במיקומים המצוינים.
קו חיתוך
קו/נקודת מראה מקום
- A = 45 מ"מ
-
הסירו את הרכיב המקורי.
או
ריתוכי נקודה של המפעל
-

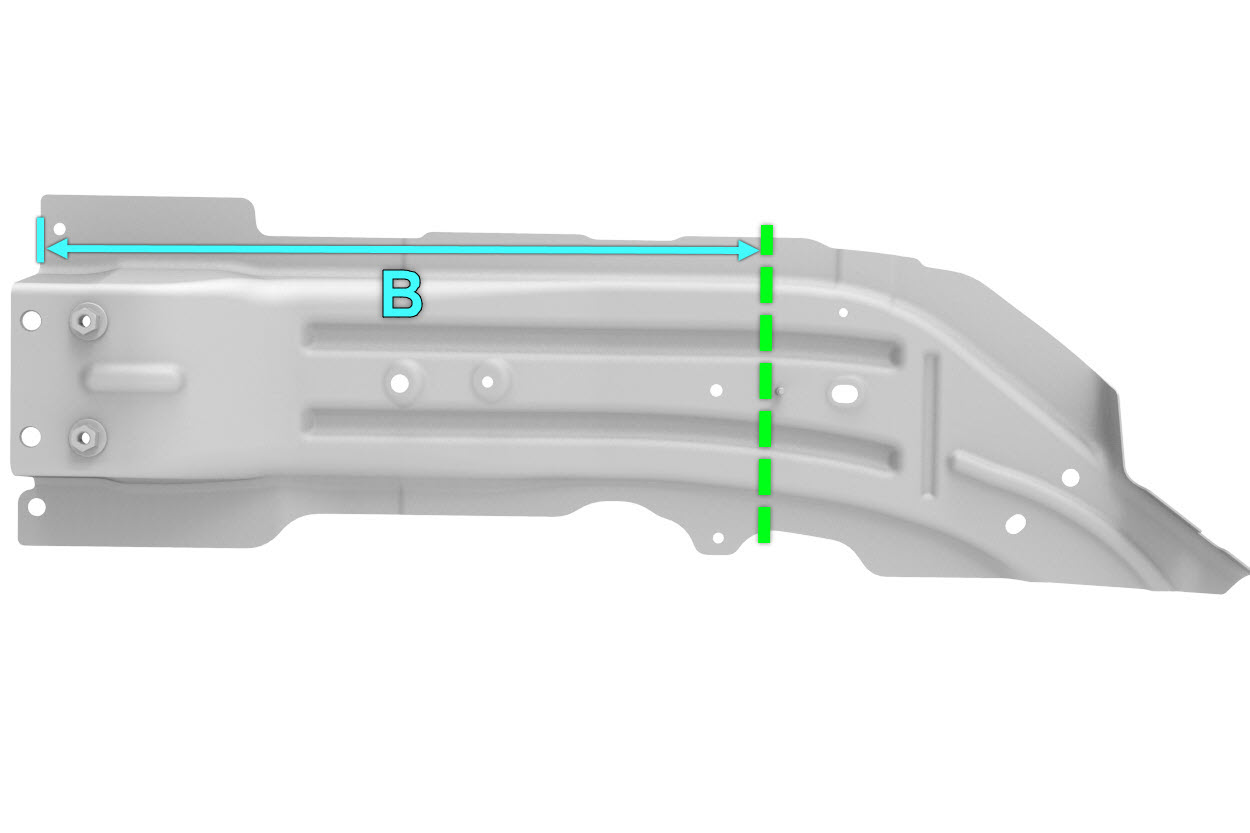

חתכו את אחת המסילות מסגרת קדמית חיצונית החדשות כפי שמצוין להלן כדי ליצור רכיב חדש.
- B = 530 מ"מ
-
חתכו את אחת ממסילות המסגרת הקדמית החיצונית החדשות כפי שמצוין להלן כדי יצירת לוחית חיזוק.
- C = 570 מ"מ
- D = 507 מ"מ
-
הכינו להתקנה.
או
התקנת נקודות ריתוך
או
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או
מסמרות מבניות משוקעות ראש, 6.5 מ"מ
או
ברגים
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 13 Nm.
-
בצעו ריתוך נקודת התנגדות.
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
-
התקינו את ה-Shotgun Shear Wall.
- בצעו את התפעולים הנדרשים לאחר תיקון.
