מכלול חיפוי מרכב חיצוני (ללא התעלה העליונה)
נתוני תיקון
- כל מקטע פרטני או כל שילוב מקטעים של מכלול חלק חיצוני של המרכב ניתן להחלפה ככל וקווי החיתוך המאוזכרים מהחלק תיאורי מקטע מכלול חיפוי מרכב חיצוני של מסמך זה הנם בשימוש.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
שימוש במסמך זה
- תיאורי מקטע מכלול חיפוי מרכב חיצוני הוא מספק נתונים על איפה וכיצד לחתוך במכלול החלק החיצוני של המרכב (או תת-המכלולים) כנדרש כדי להחליף אזורים ניזוקים במכלול חלק חיצוני של המרכב, או כדי לקבל גישה אל חלקים מתחת למבנה כלי הרכב. השתמשו בתיאורי מקטע זה כדי לקבוע היכן לבצע חיתוך בהצלחה במכלול החלק החיצוני של המרכב כנדרש לביצוע תיקון.הערהחיתוכים של מכלול חיפוי המרכב החיצוני ניתנים להחלפה פרטנית או בשילוב כלשהו של מקטעים ככל ומיקומי החיתוך המאוזכרים המזוהים במסמך זה הנם בשימוש.הערההמידות ממיקומי חור הבורג הנם ממרכז החורים המאוזכרים, אלא אם מצוין אחרת בתיאור המקטע.
- החלק תהליך התיקון במסמך זה כולל את המידע הנדרש להחלפה של מכלול חיפוי מרכב חיצוני בשלמותו. אם מבוצעת החלפת מקטעים בחיפוי מרכב חיצוני (לא בחיפוי מרכב חיצוני בשלמותו), יש להשתמש בחלקים הרלוונטיים לכל שלב כדי לקבוע אלו חלקים ומהדקים נדרשים ואלו שלבים נדרשים כדי להשלים את התיקון.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | MY REAR QUARTER OUTER ASY (מכלול חיפוי מרכב חיצוני אחורי) |
|
| 13 |
מסמרת 4.8 מ"מ
|
|
| 7 |
מסמרת Flow Form S08
|
|
| 11 |
מסמרת Flow Form S18
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תיאורי מקטע מכלול חיפוי מרכב חיצוני
| חיתוך מכלול חיפוי מרכב חיצוני | ||
|---|---|---|
| מכלול חיפוי מרכב חיצוני הוא מכלול יחיד, וניתן להחליפו כתיקון יחיד, או במקום להחליף את המכלול חיפוי מרכב חיצוני בשלמותו, אזורים של חיפוי מרכב חיצוני ניתנים להחלפה באמצעות חלקים של מכלול חיפוי מרכב חיצוני בשלמותו באמצעות קווי החיתוך המתוארים במסמך זה. | ||
|
|
| תיאורי מקטע מכלול חיפוי מרכב חיצוני | תיאורי מפרק |
|---|---|
|
חיתוך סקין חיפוי מרכב חיצוני
הערה הפער בין הלוחות הצמודים של מחבר ההשקה עבור מקטע זה צריך להיות קטן ככל הניתן כדי למקסם את חוזק המחבר. |
|
|
מקטע סף אחורי
הערה קו חיתוך זה ניתן לכוונון עד 110 מ"מ, אל עבר קדמת הרכב.
הערה הפער בין הלוחות הצמודים של מחבר ההשקה עבור מקטע זה צריך להיות קטן ככל הניתן כדי למקסם את חוזק המחבר. |
|
|

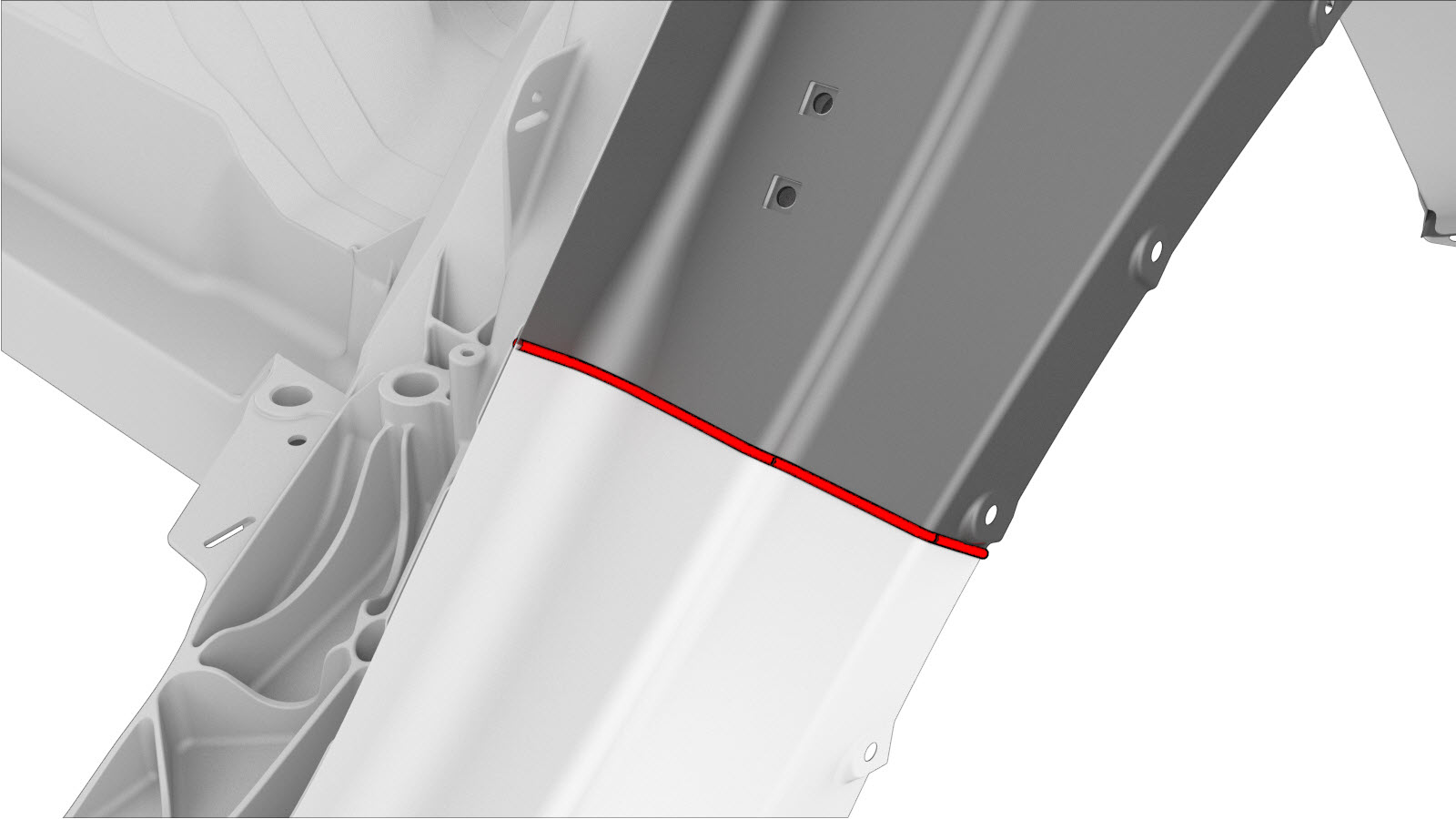

חיתוך Dogleg
הערה הפער בין הלוחות הצמודים של מחבר ההשקה עבור מקטע זה צריך להיות קטן ככל הניתן כדי למקסם את חוזק המחבר. |
|
|
מקטע מסילת גג אחורית הערה אם אזור התיקון כלל כל חלק של מסילת הגג, אל תשתמשו בתהליך זה; במקום זאת, עיינו ב-חלק חיצוני של המרכב. |
תהליך התיקון
-
הסירו את התעלה העליונה מחלק השירות מכלול חיפוי מרכב חיצוני אחורי.
או
ריתוכי נקודה של המפעל
או
קדחו דרך נקודות הריתוך של המפעל
הערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או
SPR של המפעל
או קדחו דרך נקודות הריתוך של המפעל
הערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.
-
אם ללוח החיזוק של התופסן במכלול השירות כבר אין פתח לחוצץ קשת הגלגל, חתכו את לוח החיזוק של התופסן לפי ההנחיות.
הערהחתכו רק את לוח החיזוק של התופסן; אין לחתוך את הלוח התחתי.
קו/נקודת מראה מקום
קו חיתוך
- A = 14 מ"מ
- B = 6 מ"מ
-
הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או
התקנת נקודות ריתוך
או
ריתוכי מגופה פלדה
ריתוך GMA
קו/נקודת מראה מקום
או מסמרות Flow Form, S08
- C = 85 מ"מ
- D = 13 מ"מ
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
בצעו ריתוך נקודת התנגדות.
או התקנת נקודות ריתוך
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
-
בצעו ריתוך GMA.
או ריתוכי מגופה פלדה
ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
- בצעו את התפעולים הנדרשים לאחר תיקון.
