מסילה אחורית (יציקה)

נתוני תיקון

סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
תלוי בנזק לרכיב זה, ייתכן וניתן יהיה לתקן רכיב זה. למידע נוסף עברו אל קווים מנחים לתיקון יציקת תחתית המרכב האחורית (חתיכה אחת).
התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.

רשימת חלקים


כמות	תיאור	תמונה / הערות
1	CASTING REAR RAIL SERVICE ASSEMBLY (מסילה אחורית - יציקה)
5	מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
4	בורג, ראש טורקס , M8X22,STL[10.9],PC	מספר חלק של Tesla‏ 1056534-00-C.
4	אום , HEX,FLGS,M8-1.25X18.2[8]-TBD	מספר חלק של Tesla‏ 1014348-00-A.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

הסירו את ה- מכלול פאנל צד אחורי (ליציקת תת-מרכב 1 חלקים).
הסירו את ה- סוגר כנף (תחתון).
הסירו את הרכיב המקורי.

קו חיתוך

הערה
חתכו לפני הקו היצוק אל תוך הרכיב המקורי ברכב וקצצו כדי שיתאים להפחתת הפער.
הכינו להתקנה.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
בורג, ראש טורקס
- D‏ = 108 מ"מ.
- E‏ = 37 מ"מ.
- F‏ = 152 מ"מ.
- G‏ = 35 מ"מ.
יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 48 Nm.

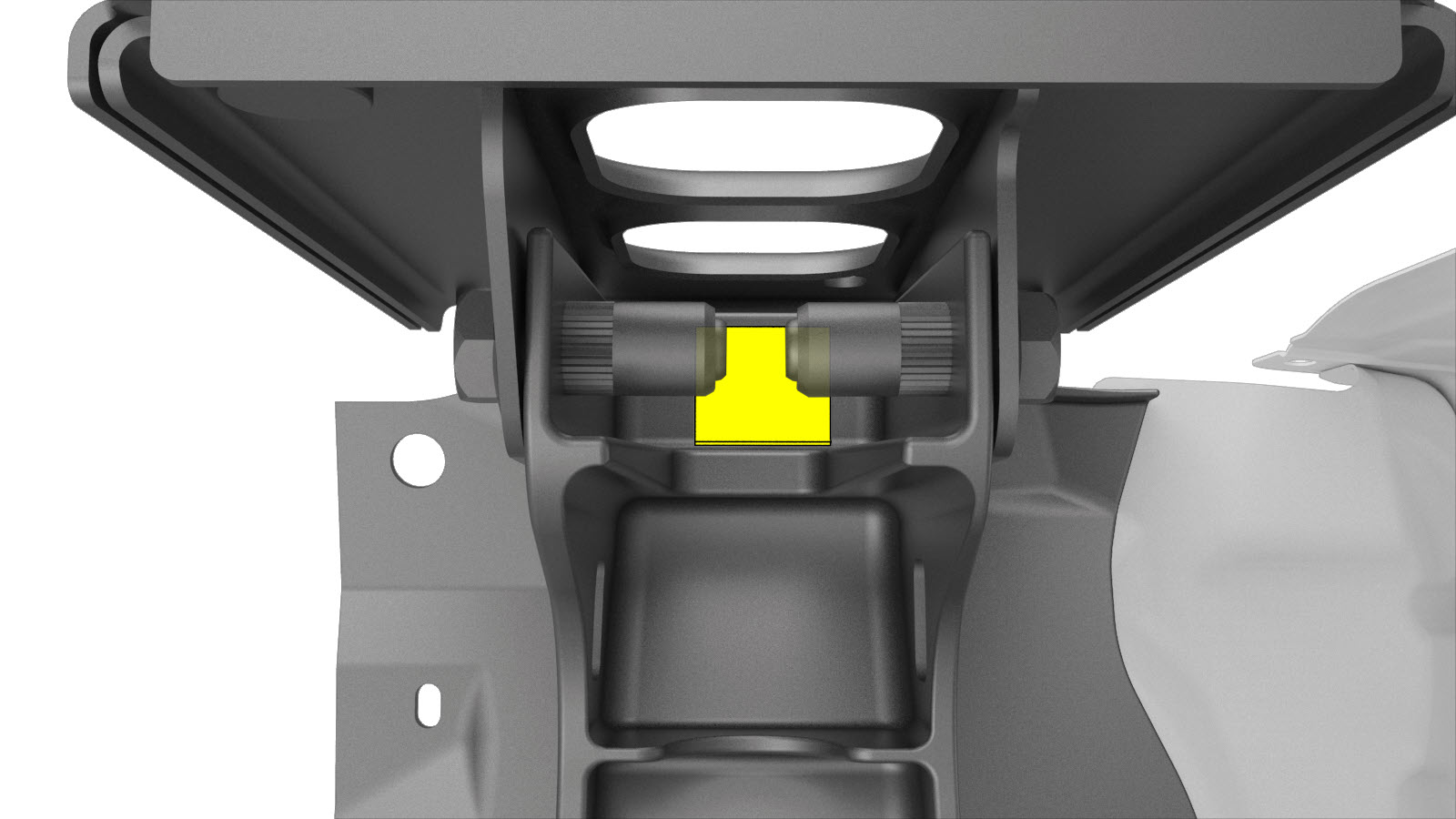

יישמו אטם תפר על המחבר בין הרכיב החדש ויציקת תת-המרכב.

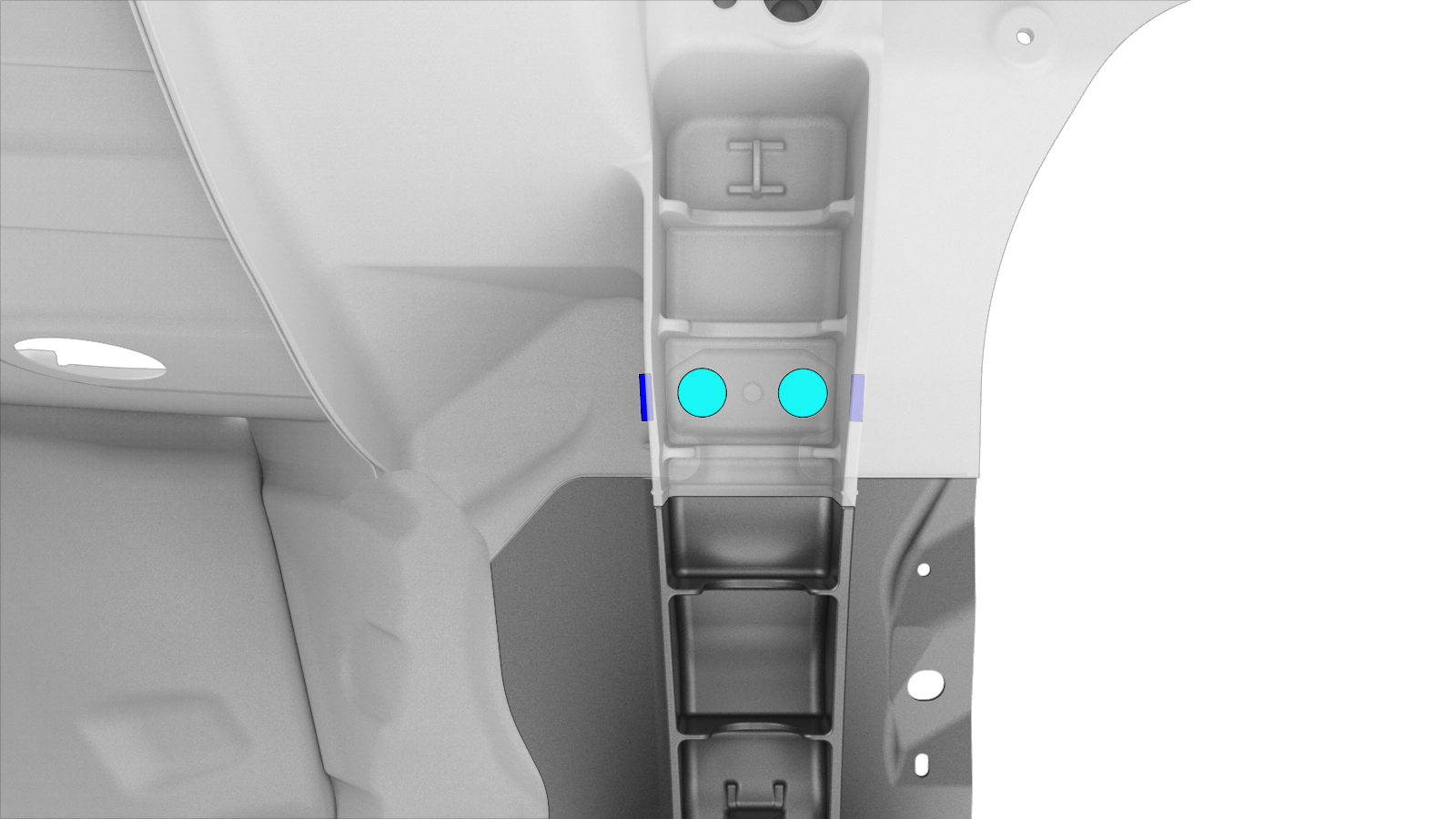

התכוננו להתקין את המסמרות כדי לאבטח את לוחית הקצה של המסילה האחורית - רכיב חלופי יצוק.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
הערה
הניחו מסמרת 1 על הצד החיצוני של שלדת הרכב ו-2 מסמרות על הצד הפנימי של שלדת הרכב.
- A = 15 מ"מ.
- B‏ = 30 מ"מ.
- C‏ = 80 מ"מ.
הערה
אין להתקין את המסמרות בו-זמנית.
אם הרכיב החדש אינו כולל דבק מבני המצמיד את לוחית הקצה של המסילה האחורית אל המסילה האחורית, יש להסיר את לוחית הקצה של המסילה האחורית.

הערה
שמרו על לוחית הקצה של המסילה האחורית (היא תותקן בשלב מאוחר יותר).

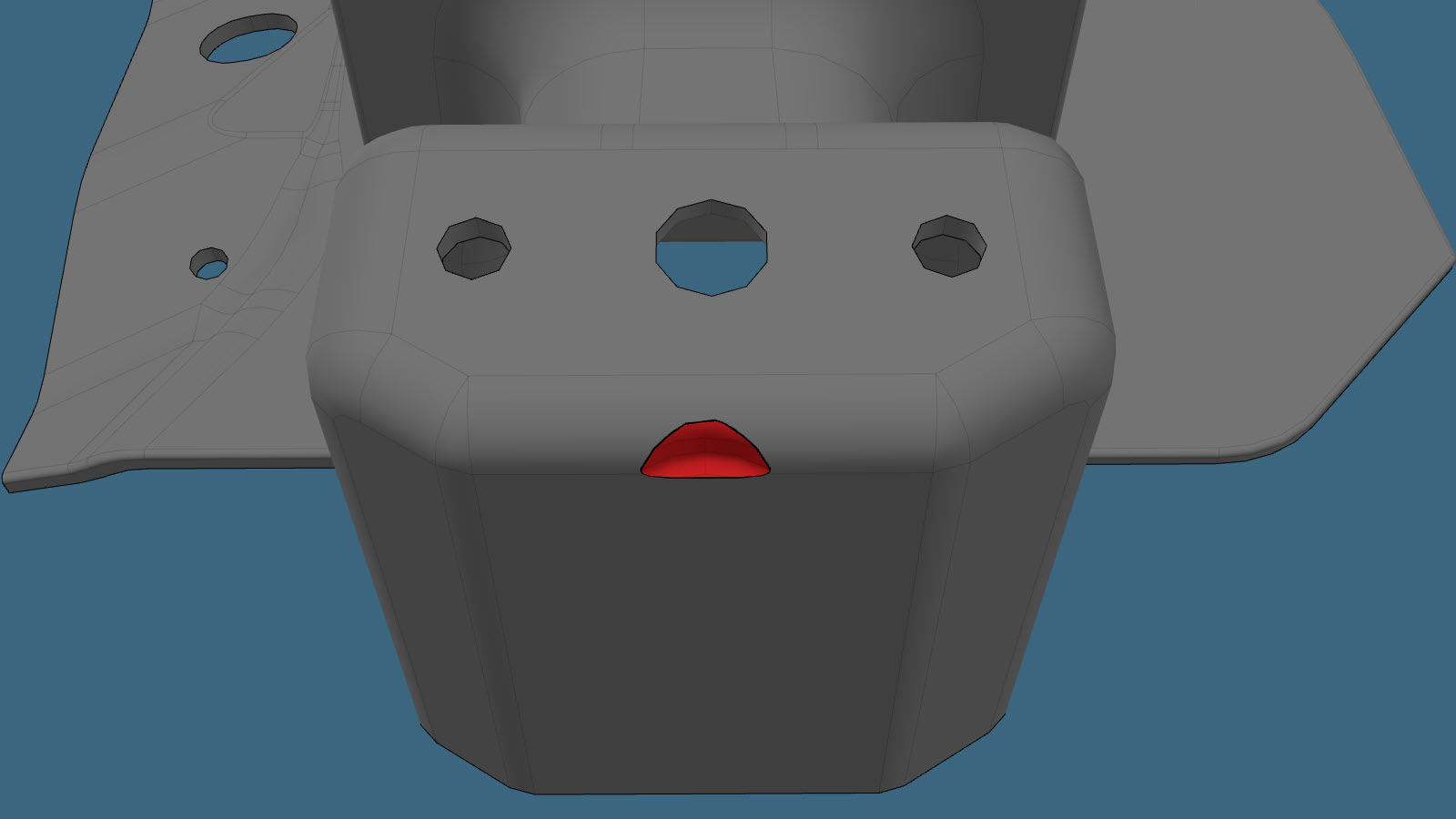

אם הרכיב החדש לא כלל דבק מבני המצמיד את לוחית הקצה של המסילה האחורית אל המסילה האחורית, יש למרוח דבק מבני על משטחי הצימוד שעל לוחית הקצה של המסילה האחורית והמסילה האחורית.
אם הרכיב החדש לא כלל דבק מבני המצמיד את לוחית הקצה של המסילה האחורית אל המסילה האחורית, יש להתקין את לוחית הקצה של המסילה האחורית.
התקינו את המסמרות המצמידות את לוחית הקצה החדשה של המסילה האחורית אל המסילה האחורית החדשה.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
התקינו את ה-סוגר כנף (תחתון).
התקינו את ה-מכלול פאנל צד אחורי (ליציקת תת-מרכב 1 חלקים).
בצעו את התפעולים הנדרשים לאחר תיקון.
