2025-09-08
אורכי עליון
קוד תיקון:
10101011702
10101011802
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | PNL, LONGITUDINAL UPPER (אורכי עליון) | |
| 9 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 1 | מסמרת 4.8 מ"מ | |
| 1 | מסמרת משוקעת ראש מבנית, 6.5 מ"מ | |
| 3 | מסמרת משוקעת ראש, 4.8 מ"מ ארוך |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- מכלול חיזוק לוח המחוונים.
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
-
הכינו להתקנה.

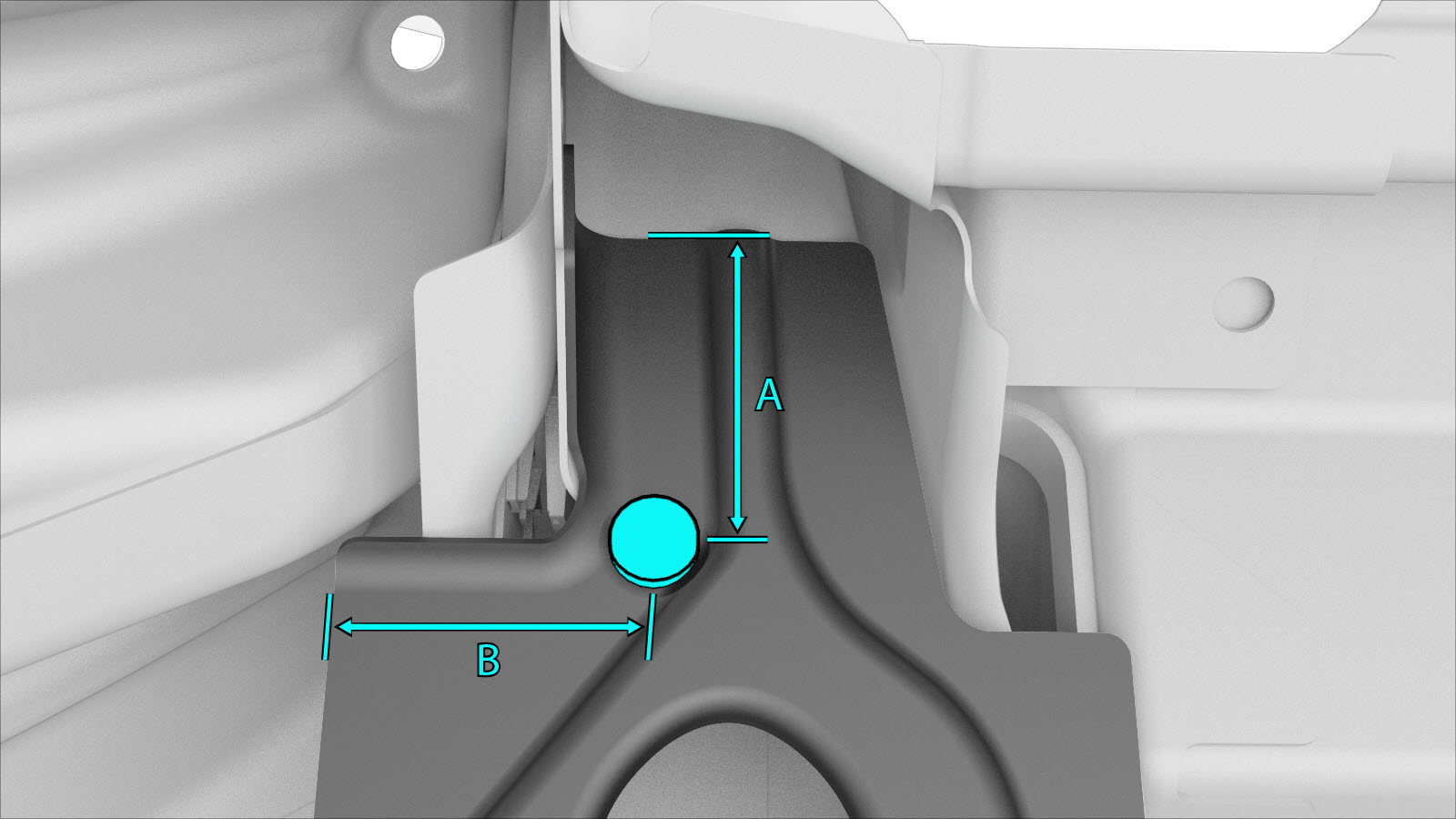

או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 72 מ"מ.
- B = 65 מ"מ.
או מסמרות מבניות משוקעות ראש, 6.5 מ"מ
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-מכלול חיזוק לוח המחוונים.
-
התקינו את המהדקים כפי שמצוין.
- בצעו את התפעולים הנדרשים לאחר תיקון.
