מכלול תיבת מומנט (קדמי)
קוד תיקון:
10101010202
10101011402
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

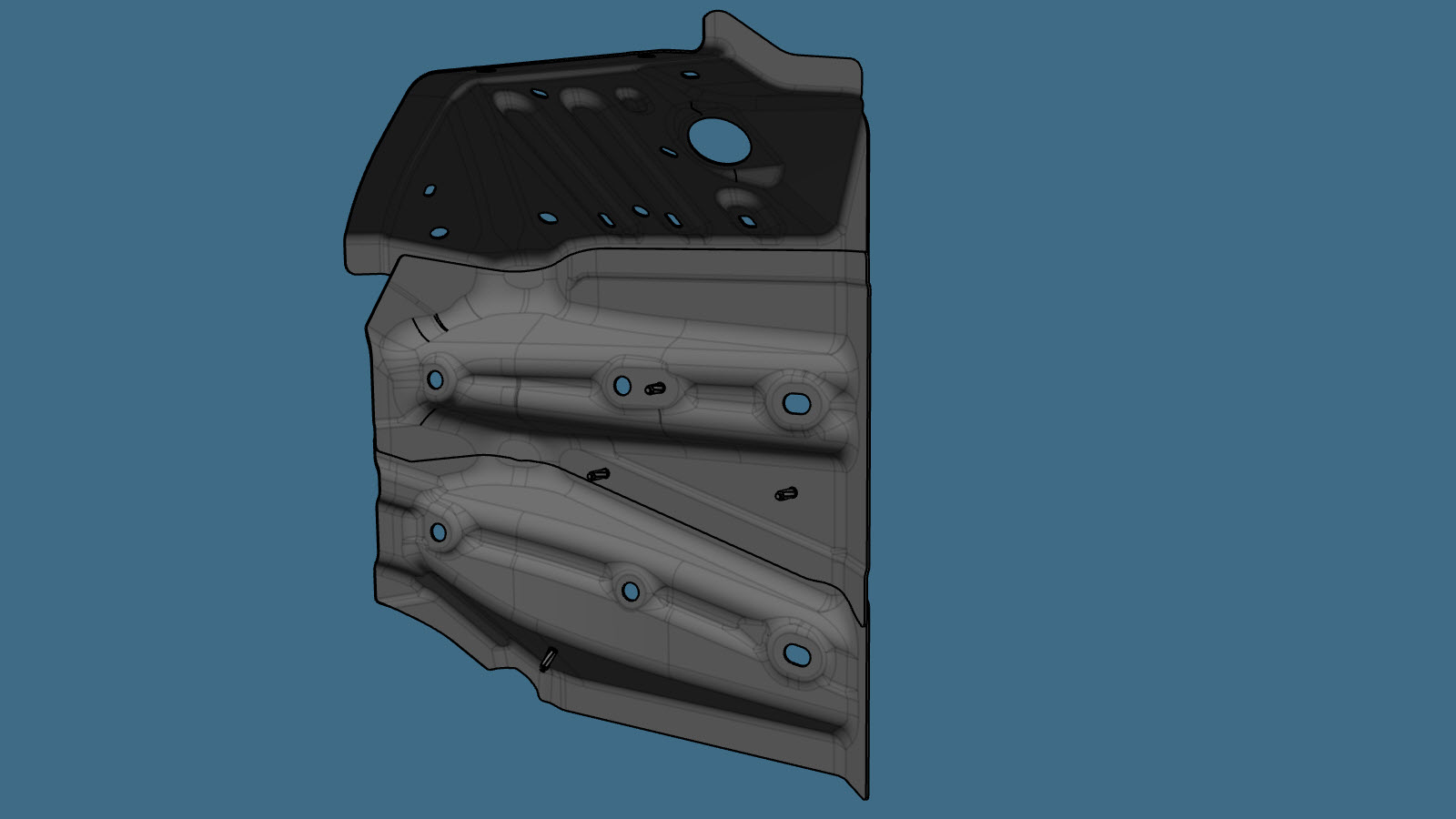

| 1 | ASSEMBLY - TORQUE BOX FRONT (מכלול כיסוי תיבת מומנט – קדמי) | |
| 41 | ||
| 13 | ||
| 1 | מספר חלק של Tesla 1011818-00-A. | |
| 1 | מספר חלק של Tesla 1006628-01-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
-
הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות נורה מבניות, 6.5 מ"מ
קו/נקודת מראה מקום
- A = 31 מ"מ
- B = 8 מ"מ
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הבורג עד למומנט 22 Nm.
הערהלמסמרות המותקנות דרך מכלול תיבת מומנט ואל תוך תא הנוסעים ברכב, ודאו שהמסמרות אינן משתפשפות כנגד רפידת הבידוד תחת השטיחון. אם נדרש, חתכו את רפידת הבידוד קלות כדי לספק גישה. -
לאחר שהצביעה הושלמה, השתמשו בסרט בוטילי כדי לכסות את המסמרות המוצגות.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
הערההשתמשו במספר סרטי בוטילי קטנים אם נדרש. - בצעו את התפעולים הנדרשים לאחר תיקון.
