מכסה מנוע תחתון עם סוגרי מגב
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

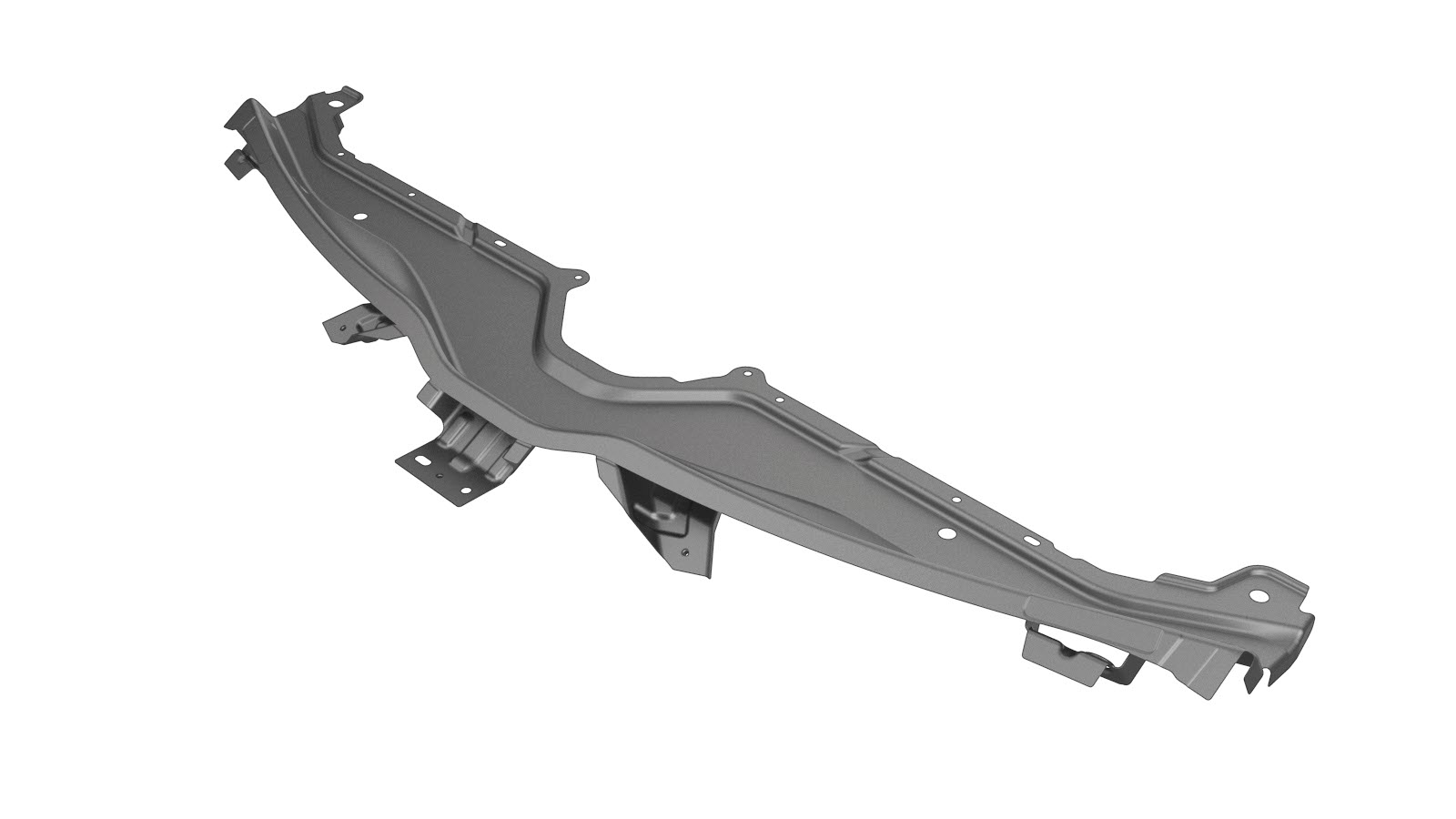

| 1 | MY ASY-COWL LWR W WIPER BRKTS SVC E-COAT (מכסה מנוע תחתון עם סוגרי מגב) |
|
| 23 | ||
| 4 | ||
| 2 |
בורג
, M6X18 |
מספר חלק של Tesla 1006529-00-A. |
| 2 |
 ריבנט, RIV NUT,FLUSH,M6 |
מספר חלק של Tesla 2007016. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את החלק העליון של מכסה המנוע.
-

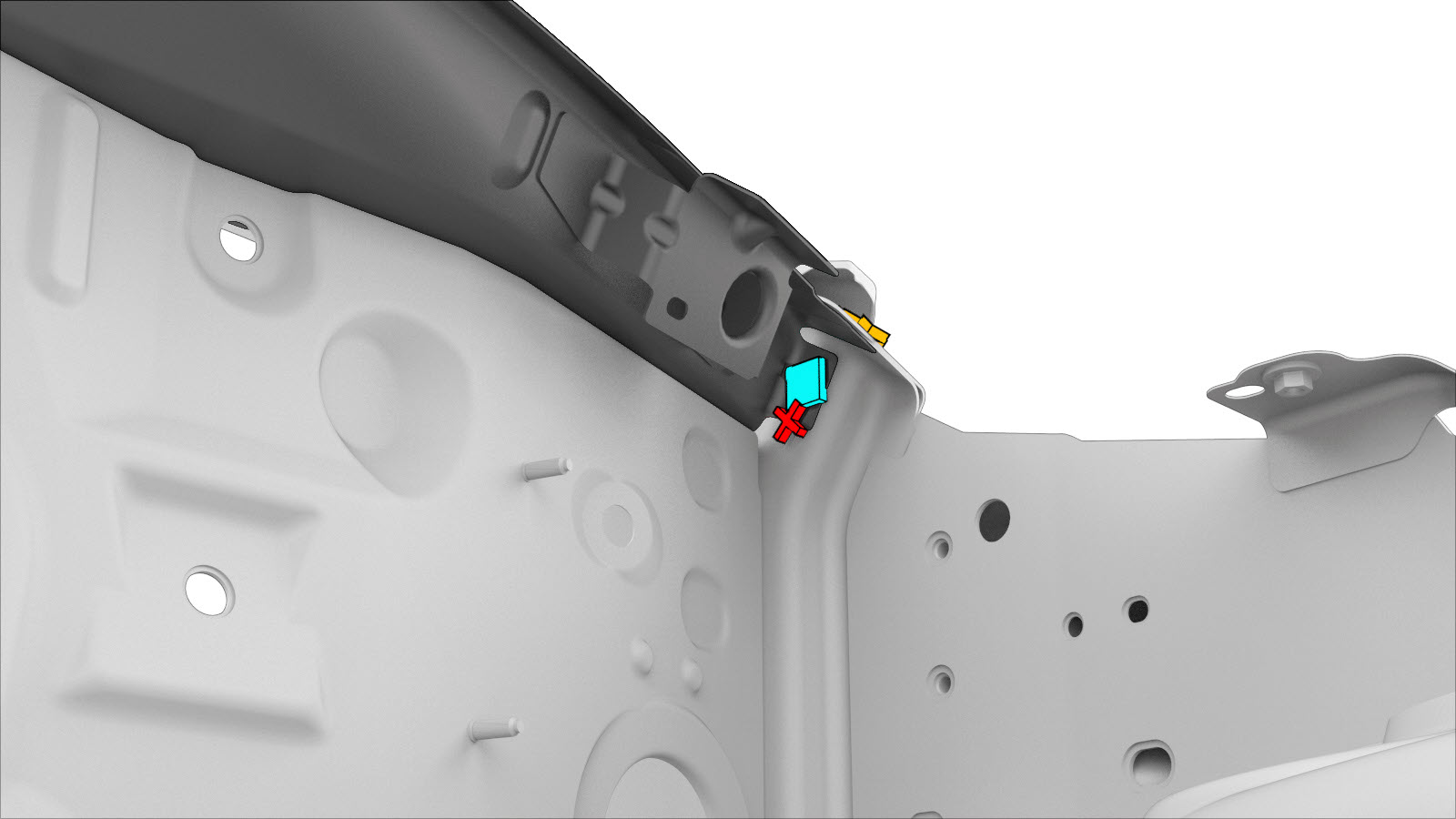

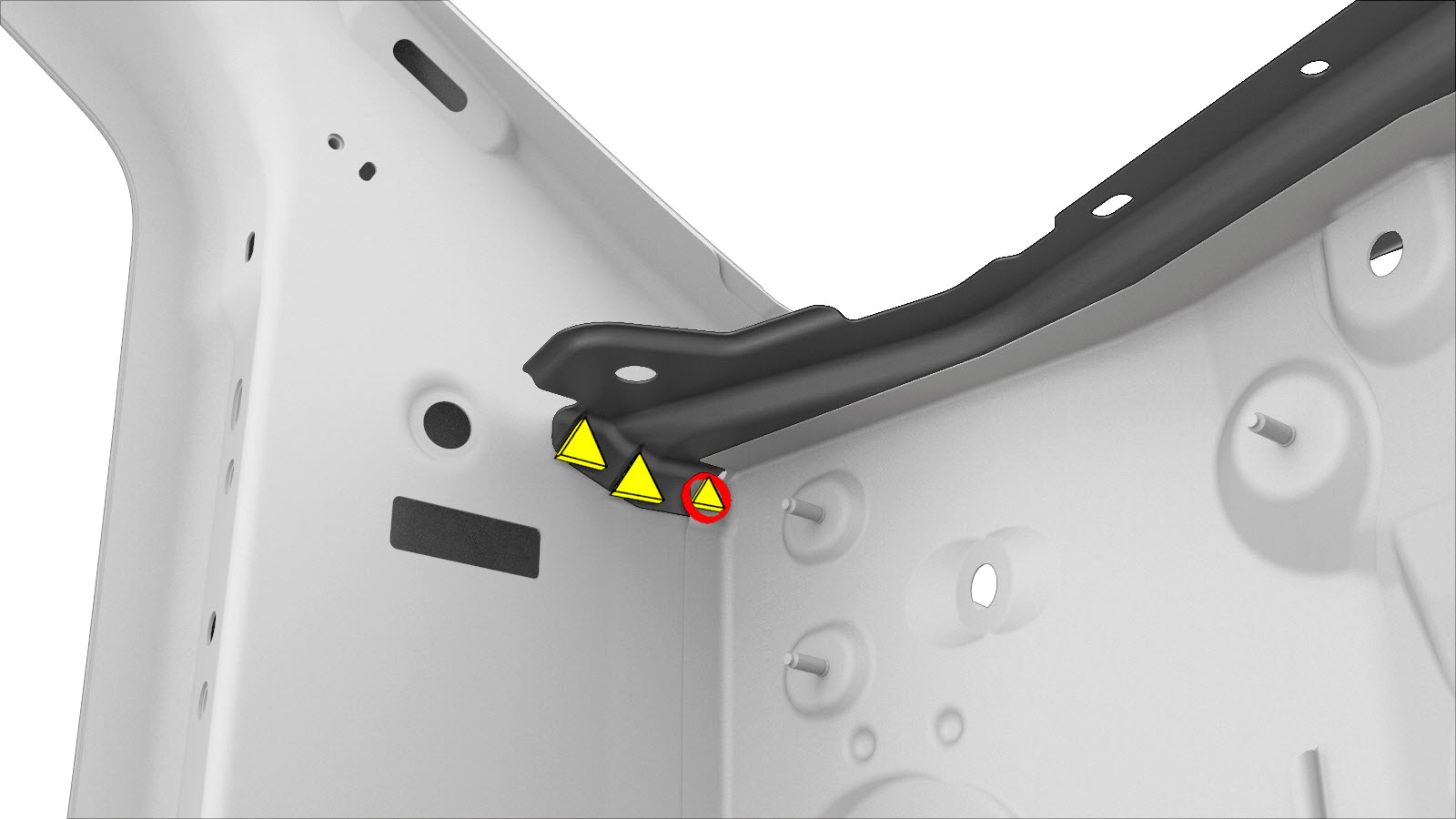

הסירו את הרכיב המקורי.
או

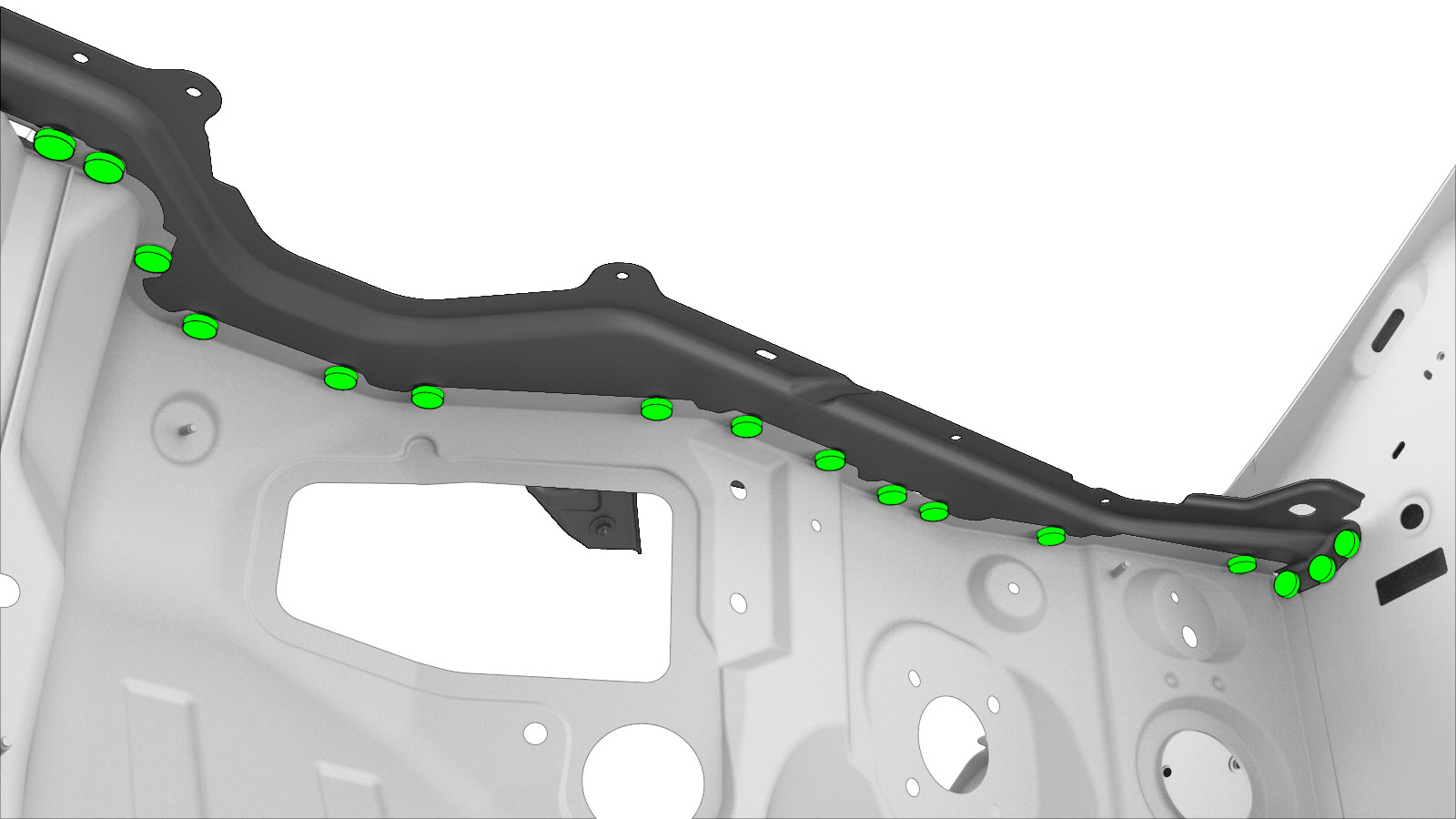

ריתוכי נקודה של המפעל
או

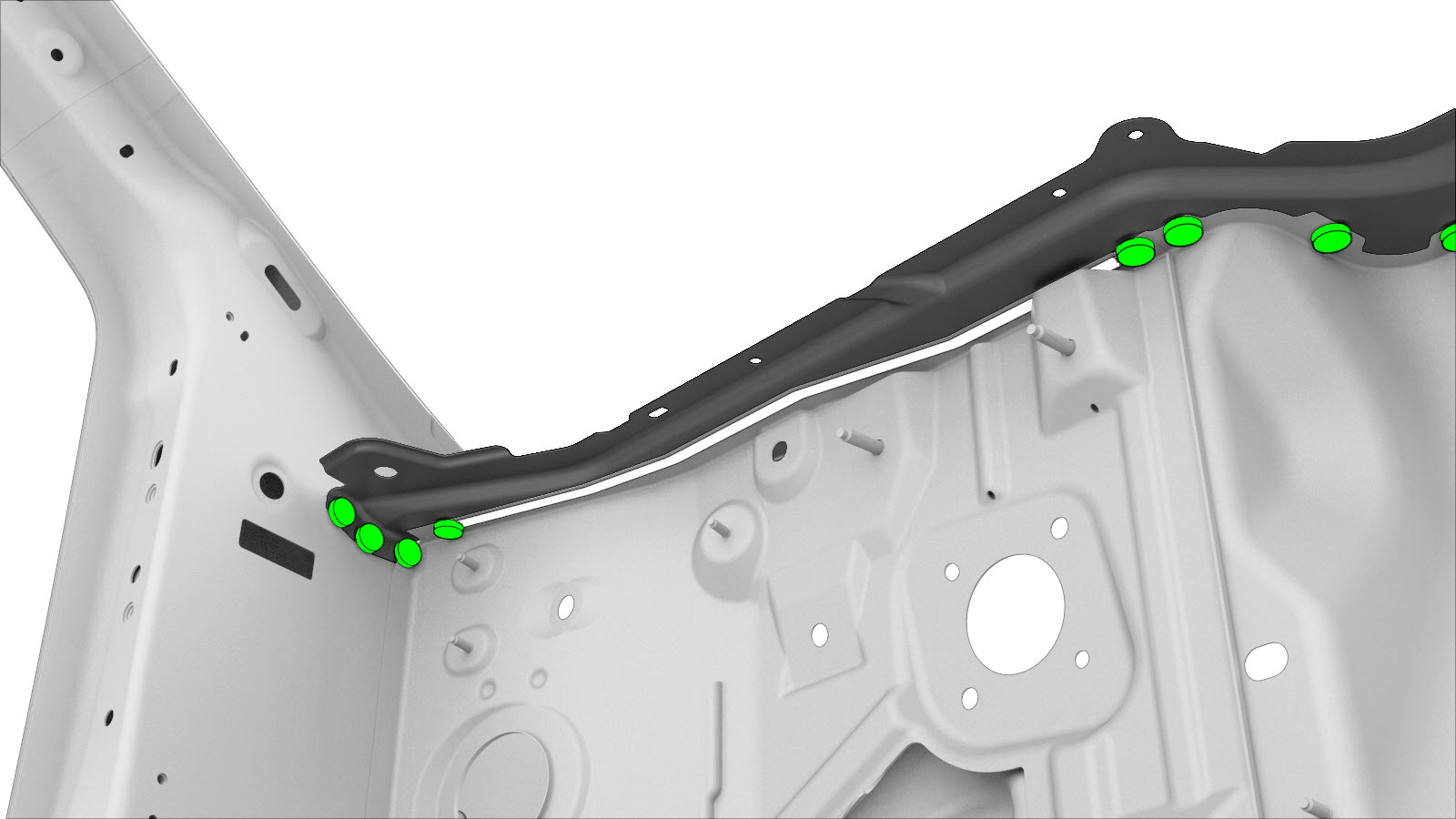

קדחו דרך נקודות הריתוך של המפעל
הערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.
-
הכינו להתקנה.

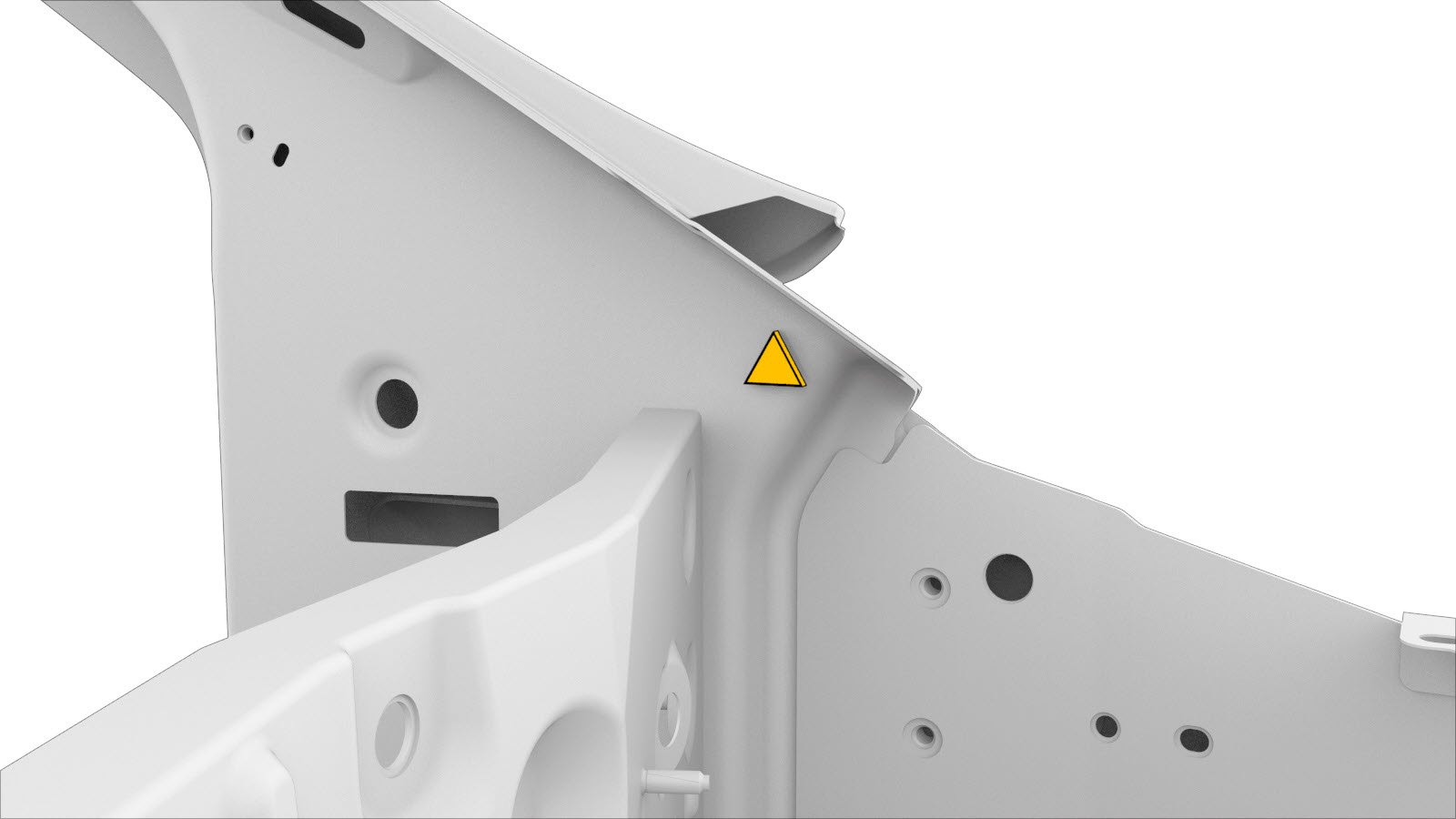

- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.

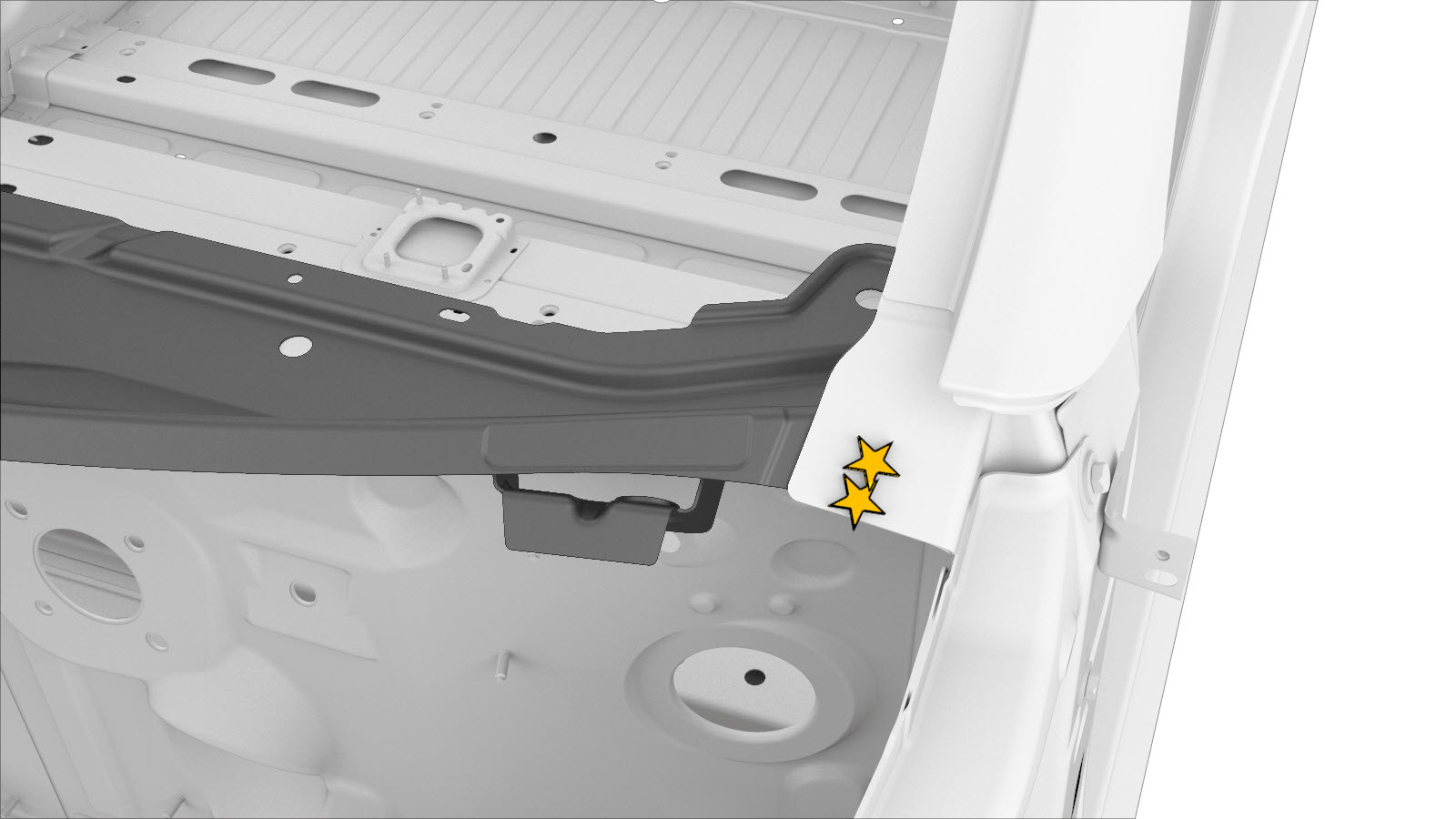

סובבו את הברגים עד למומנט 10 Nm.
-
בצעו ריתוך נקודת התנגדות.
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
-
התקינו את החלק העליון של מכסה המנוע.
- בצעו את התפעולים הנדרשים לאחר תיקון.
