חיזוקי תושבת מושב קדמי
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ASY – FSF SEAT MOUNT REINF (חיזוקי תושבת מושב קדמי חיצוני קדמי ואחורי) |
הערה חלק זה מחליף את כל החיזוקים הקדמיים של תושבת מושב קדמי ואת החיזוקים החיצוניים האחוריים של תושבת מושב קדמי. הוא אינו מחליף את החיזוקים הפנימיים האחוריים של תושבת מושב קדמי. |
| 1 | MY ASY – REINF FSR CROSSMEMBER INBOARD SVC E-COATED (חיזוקי תושבת מושב קדמי - חיצוני אחורי) |
הערה חלק זה מחליף רק את החיזוקים הפנימיים האחוריים של תושבת מושב קדמי: הוא אינו מחליף את החיזוקים הקדמיים של תושבת מושב קדמי או החיזוקיים החיצוניים האחוריים של תושבת מושב קדמי. |
| 1 | לוח טלאי רצפתי M3 |
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
להחלפת חיזוק תושבת מושב, חתכו חור בחלק התחתי של הלוח הרצפתי כדי לגשת אל הרכיב הניזוק.
קו/נקודת מראה מקום
הערהאל תחתכו את הלוח הרצפתי תחת כל תושבת אשר אינה מוחלפת.הערההיזהרו לא לגרום לנזק לקצרות כאשר אתם חותכים את הלוחות הרצפתיים.הערההדימוי הראשון להלן הוא של חיזוקי תושבת קדמית של המושב הקדמי. הדימוי השני הוא של חיזוקי תושבת אחורית של המושב הקדמי.תושבות קדמיות:- A = 564 מ"מ
- B = 562 מ"מ
- C = 104 מ"מ
- D = 253 מ"מ
- E = 56 מ"מ
תושבות חיצוניות אחוריות:- F = 227 מ"מ
- G = 433 מ"מ
- H = 60 מ"מ
תושבות פנימיות אחוריות:- I = 128 מ"מ
- J = 433 מ"מ
- K = 60 מ"מ
-
הסירו את הרכיב המקורי.
או
ריתוכי נקודה של המפעל
-

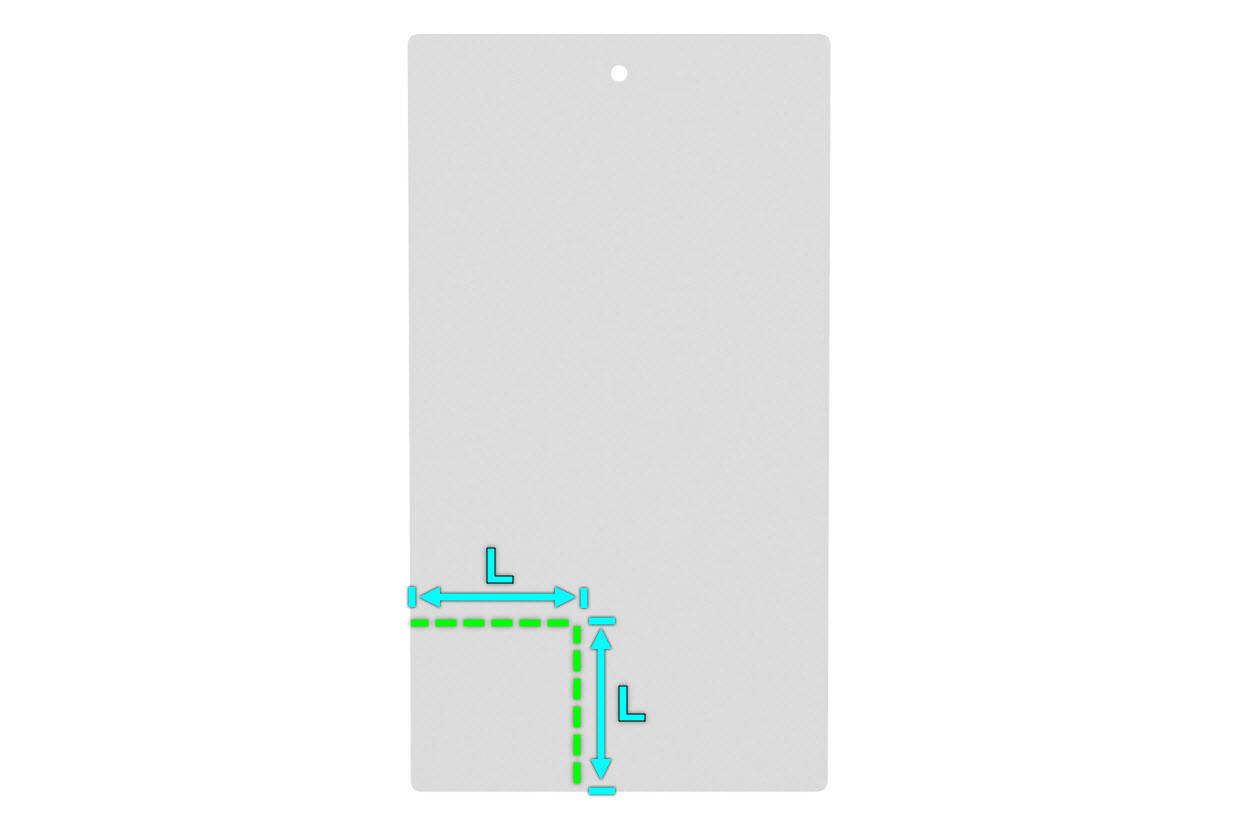

חתכו את טלאי הלוח הרצפתי כפי שמצוין להלן כדי ליצור מכסה לאזור תיקון הלוח הרצפתי.
קו חיתוך
קו/נקודת מראה מקום
- L = 78 מ"מ
-
הכינו להתקנה.
הערהרכיבים חדשים מותקנים עם דבק מבני בלבד.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
הערהאבטחו באופן זמני את חיזוק תושבת המושב אל הצד התחתון של הקצרת באמצעות בורג או מלחץ עד שהדבק המבני יתייבש.
- בצעו את התפעולים הנדרשים לאחר תיקון.
