X177

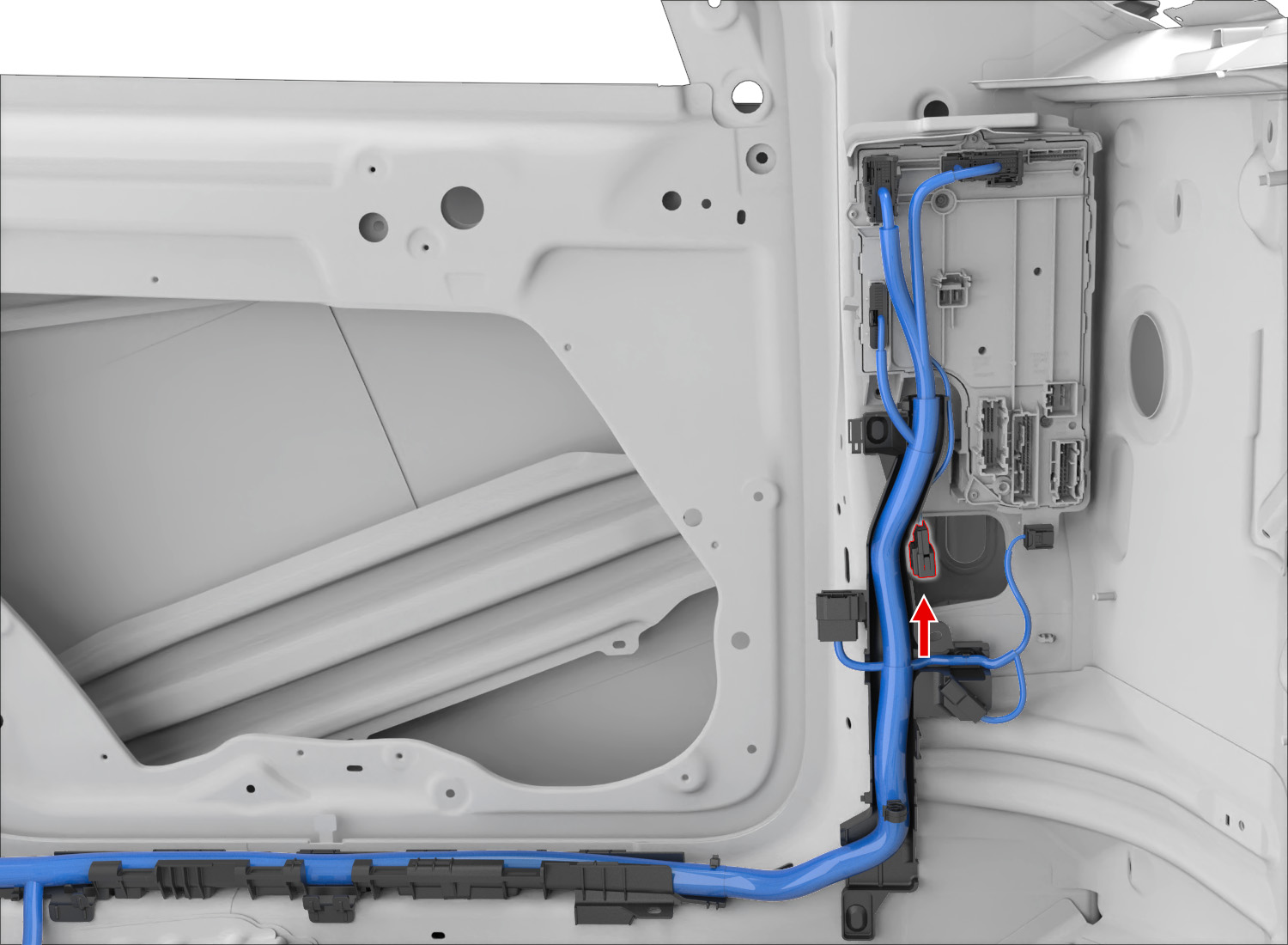

Connector Location:
Connector Pinout
Connector Details
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | |||||||||
| 2 | |||||||||
| 3 | |||||||||
| 4 | |||||||||
| 5 | |||||||||
| 6 | |||||||||
| 7 | |||||||||
| 8 | |||||||||
| 9 | |||||||||
| 10 | |||||||||
| 11 | |||||||||
| 12 | |||||||||
| 13 | SUMITOMO | 8100-3623 | 0.64x0.64M | DKGN/WH | 0.35 | X030A | 4 | ||
| 14 | SUMITOMO | 8100-3623 | 0.64x0.64M | GN | 0.35 | X030A | 3 | ||
| 15 | |||||||||
| 16 | |||||||||
| 17 | |||||||||
| 18 | |||||||||
| 19 | |||||||||
| 20 | SUMITOMO | 8230-4925 | 1.5x0.6M | BK | 0.50 | G031 | 4 |
