Klemmschutzsensor (1. Sitzreihe) – Links (Ausbauen und Ersetzen)

Korrekturcode 11351202

Ausbau

  1. Nehmen Sie die Abschlussplatte (siehe Verfahren) der Vordertür ab.
  2. Entfernen Sie die 6 Druckclips, mit denen der Klemmschutzsensor an der Tür befestigt ist, mit einem Kunststoff-Verkleidungswerkzeug.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Achten Sie darauf, dass die Lackierung und die äußere Verkleidung nicht beschädigt werden.
  3. Schieben Sie die Verkleidung des Klemmschutzsensors unter der Türdichtung heraus.

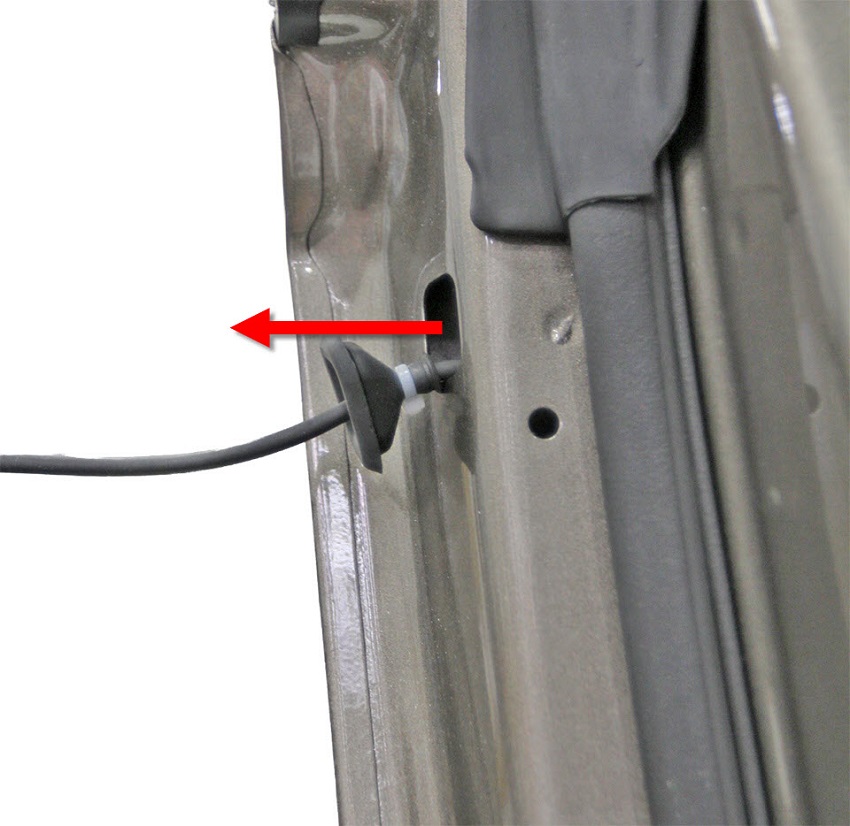

  4. Lösen Sie die Gummitülle des Klemmschutzsensors, indem Sie sie von der Tür wegziehen. Ziehen Sie den Kabelbaum des Klemmschutzsensors durch die Gummitülle hinten im Türblatt nach außen.
  5. Greifen Sie durch den Türhohlraum, und lösen Sie den Tannenbaumclip, mit dem der Kabelbaum des Klemmschutzsensors an der Tür befestigt ist.
  6. Bauen Sie den Klemmschutzsensor aus dem Fahrzeug aus.
  7. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.

Einbau

Beim Einbauverfahren werden die Schritte des Ausbauverfahrens in umgekehrter Reihenfolge ausgeführt, mit folgender Ausnahme:

Warning IconA warning icon, calling your attention to a possibly risky situation
ACHTUNG
Ersetzen Sie alle gebrochenen Clips.
  1. Prüfen Sie die einwandfreie Funktion des Klemmschutzsensors.
