Endplatte Rahmenträger hinten
Korrekturcode:
10101806502
10101806602
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|

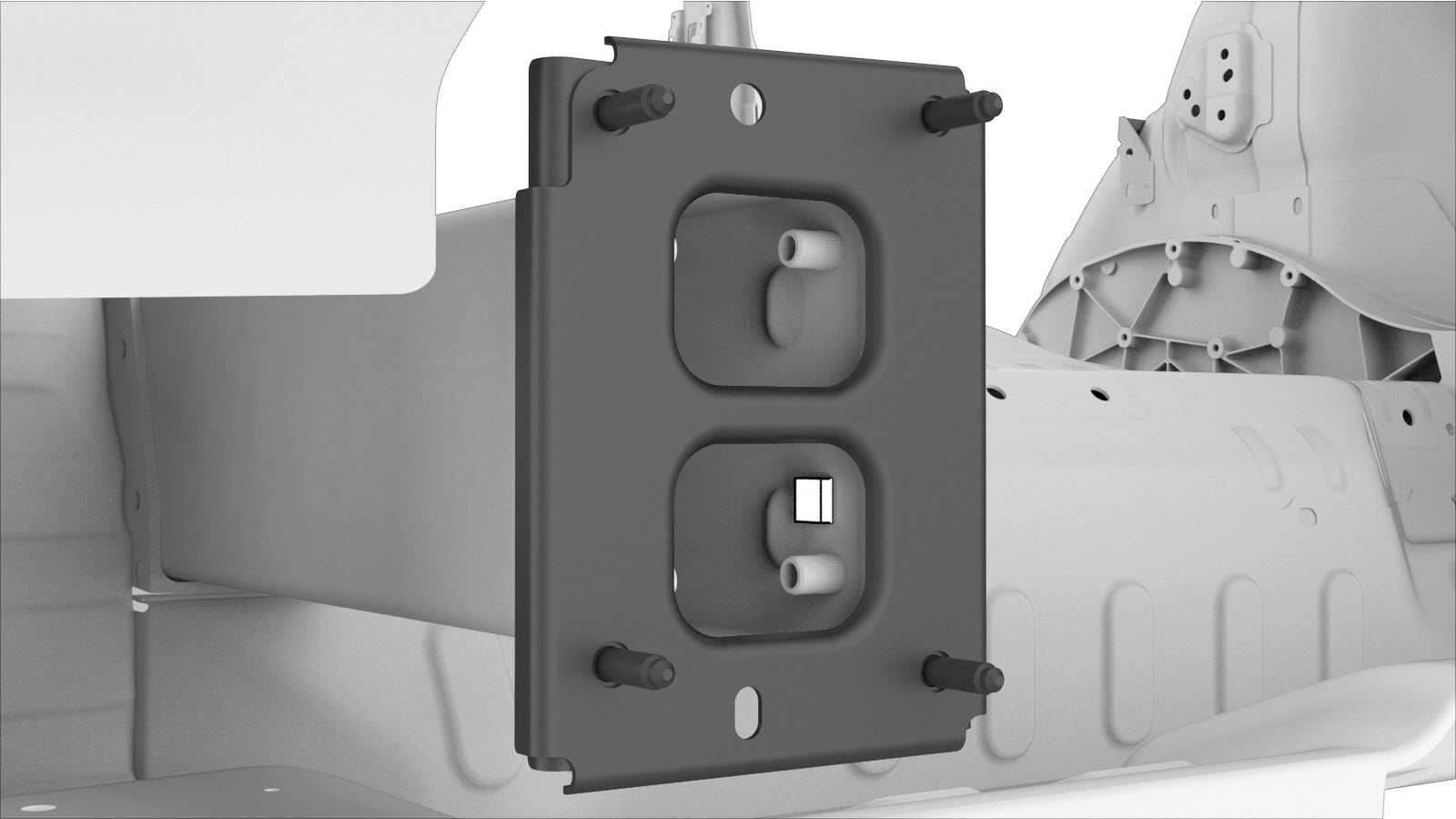

| 1 | BAUGRUPPE – PLATTE – MX STOSSFÄNGER BEFESTIGUNG HI (Endplatte Rahmenträger hinten) |
|
| 4 |
Schraube, Sechskantkopf
, HF M10x1.50x25 [10.9]-G720 |
Tesla-Teilenummer 2007116. |
| 1 |
Schraube, Sechskantkopf
, M8-1.25x16 |
Tesla-Teilenummer 1005582-00-A. |
| 1 |
Mutter
|
Tesla-Teilenummer 2007088. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-
Entfernen Sie Plattenbaugruppe hinten.
-
Entfernen Sie das ursprüngliche Bauteil.
oder
Strukturelle Niete vom Werk
-
Bereiten Sie den Einbau vor.
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
-
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben wie folgt fest:
- Tesla-Teilenummer 2007116: 48 Nm.
- Tesla-Teilenummer 1005582-00-A: 25 Nm.
-
Wenn das Fahrzeug ursprünglich mit Ausgleichsblechen des hinteren Stoßfängers ausgestattet war, montieren Sie neue Ausgleichsblech hinterer Stoßfänger.
-
Montieren Sie Plattenbaugruppe hinten.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
