A-Säule innen

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

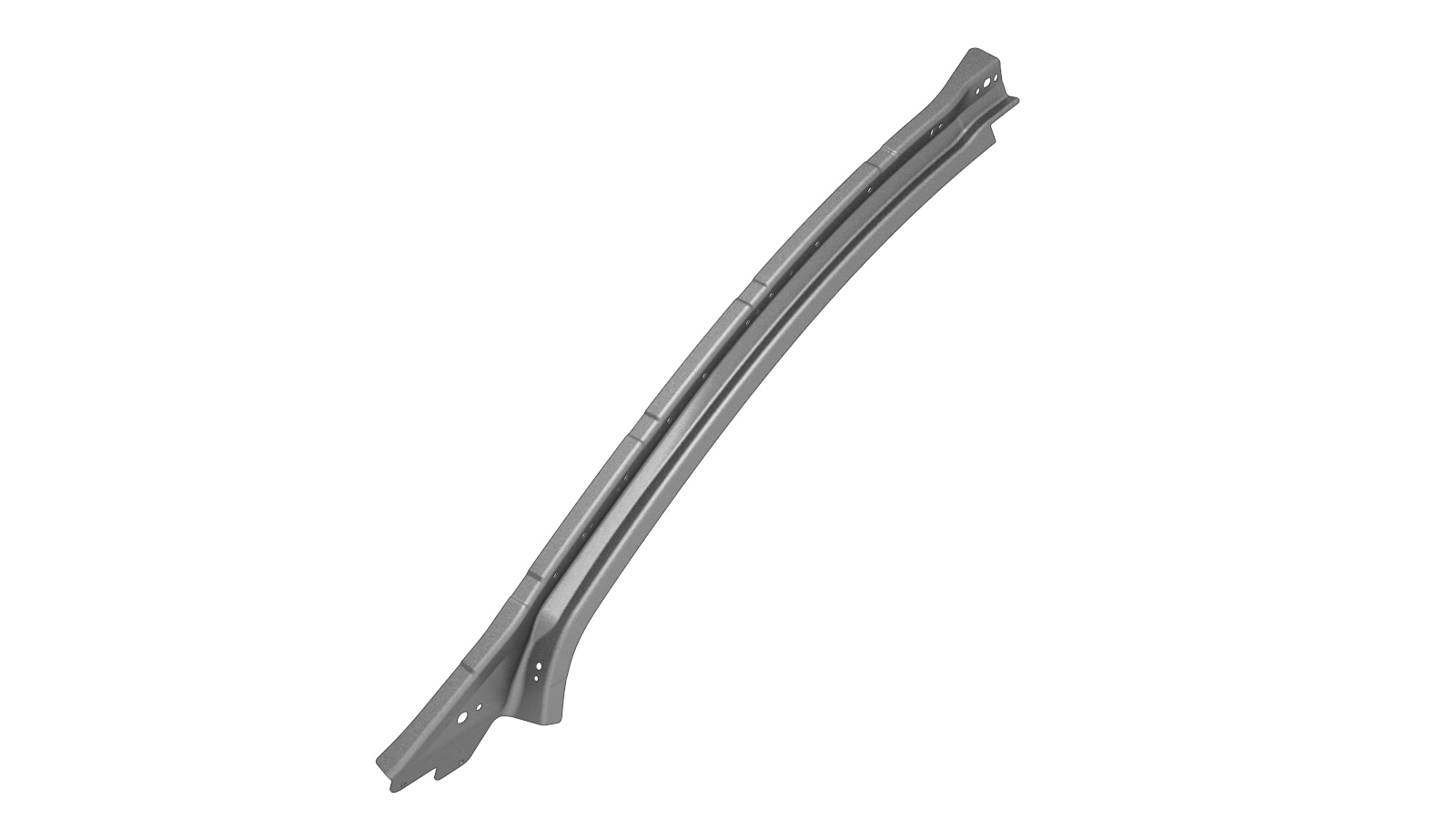

1	BAUGRUPPE – A-SÄULE INNEN (A-Säule innen)
3	SPR, 5x6 H4
1	Schraube, Sechskantkopf , M6x1.00x18	Tesla-Teilenummer 1006529-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie den erforderlichen Teil von Karosserieseite außen, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
Entfernen Sie Baugruppe A-Säulen-Verstärkung.
Entfernen Sie Scharniersäule innen.

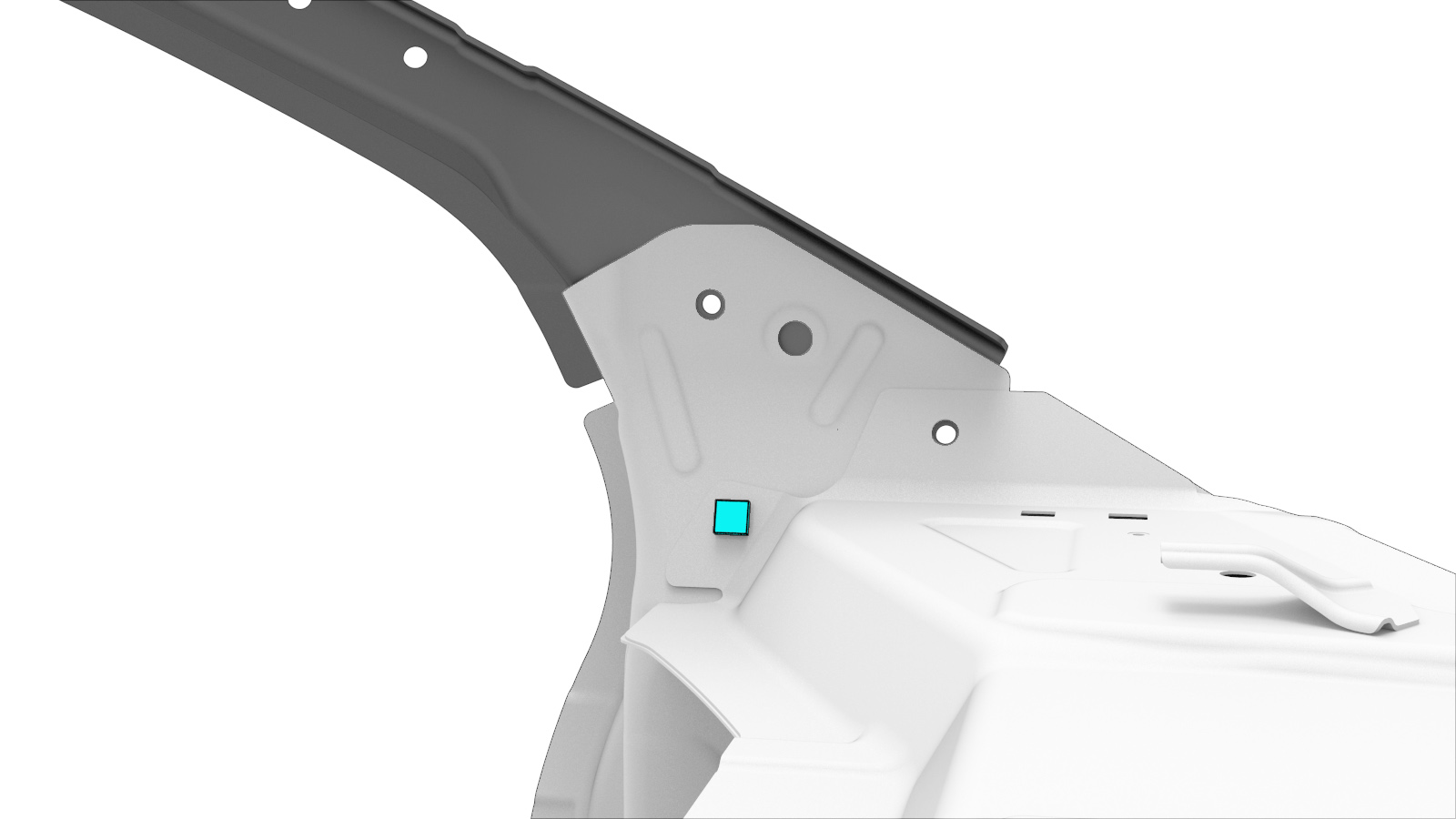

Entfernen Sie das ursprüngliche Bauteil.

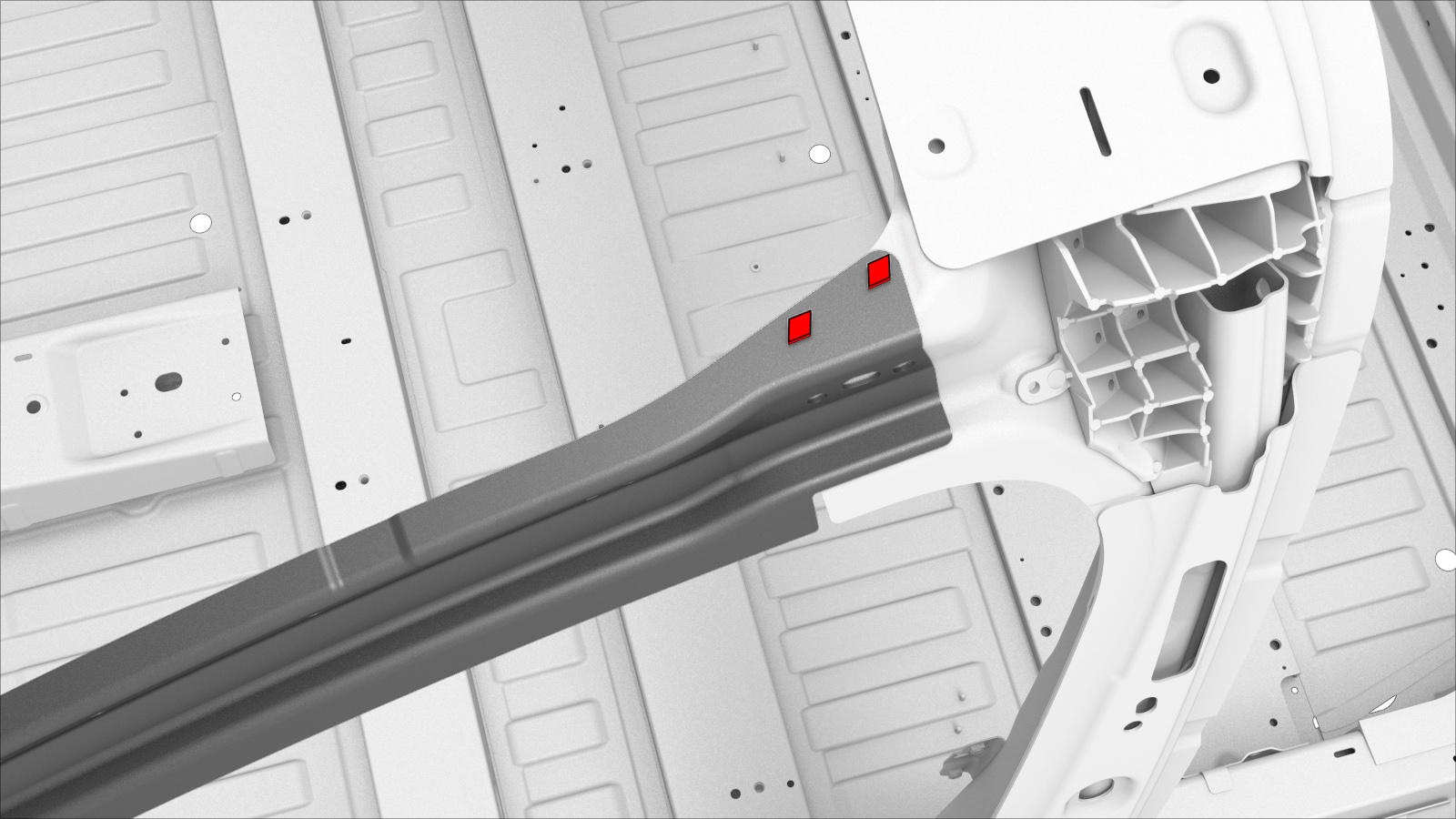

oder Werkseitige SPRs
oder Schrauben, Sechskantkopf
Bereiten Sie den Einbau vor.

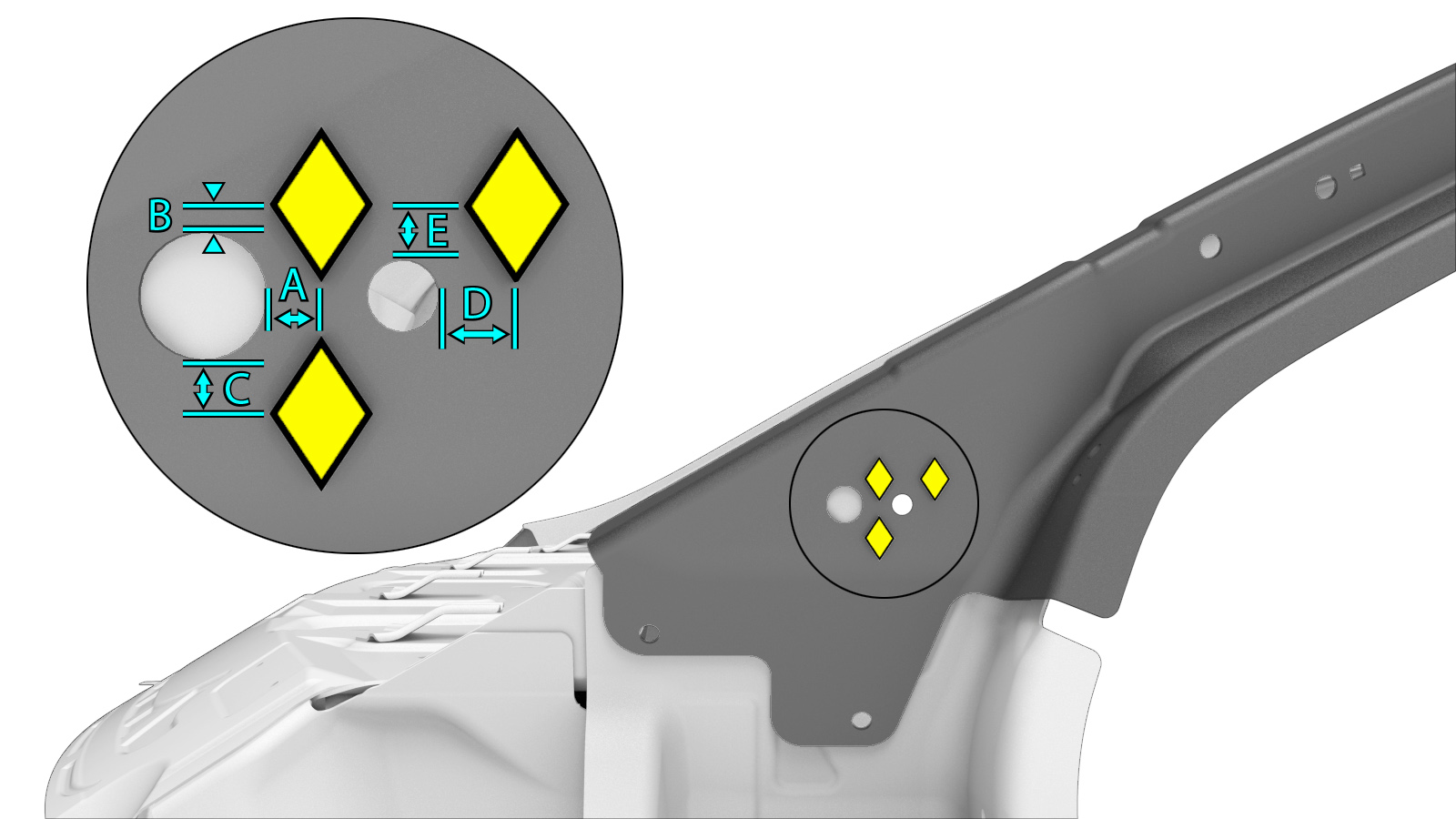

oder SPRs, 5x6 H4
- A = 7 mm.
- B = 3 mm.
- C = 6 mm.
- D = 9 mm.
- E = 7 mm.
Anmerkung
Die folgende Tesla SPR-Matrize ist erforderlich, um diesen Stanzniet zu montieren: FM 090 2120.

oder Schrauben, Sechskantkopf
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schraube mit 10 Nm fest.
Montieren Sie Scharniersäule innen.
Montieren Sie Baugruppe A-Säulen-Verstärkung.
Montieren Sie den Teil von Karosserieseite außen, der entfernt wurde, um das zu reparierende Bauteil freizulegen.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
