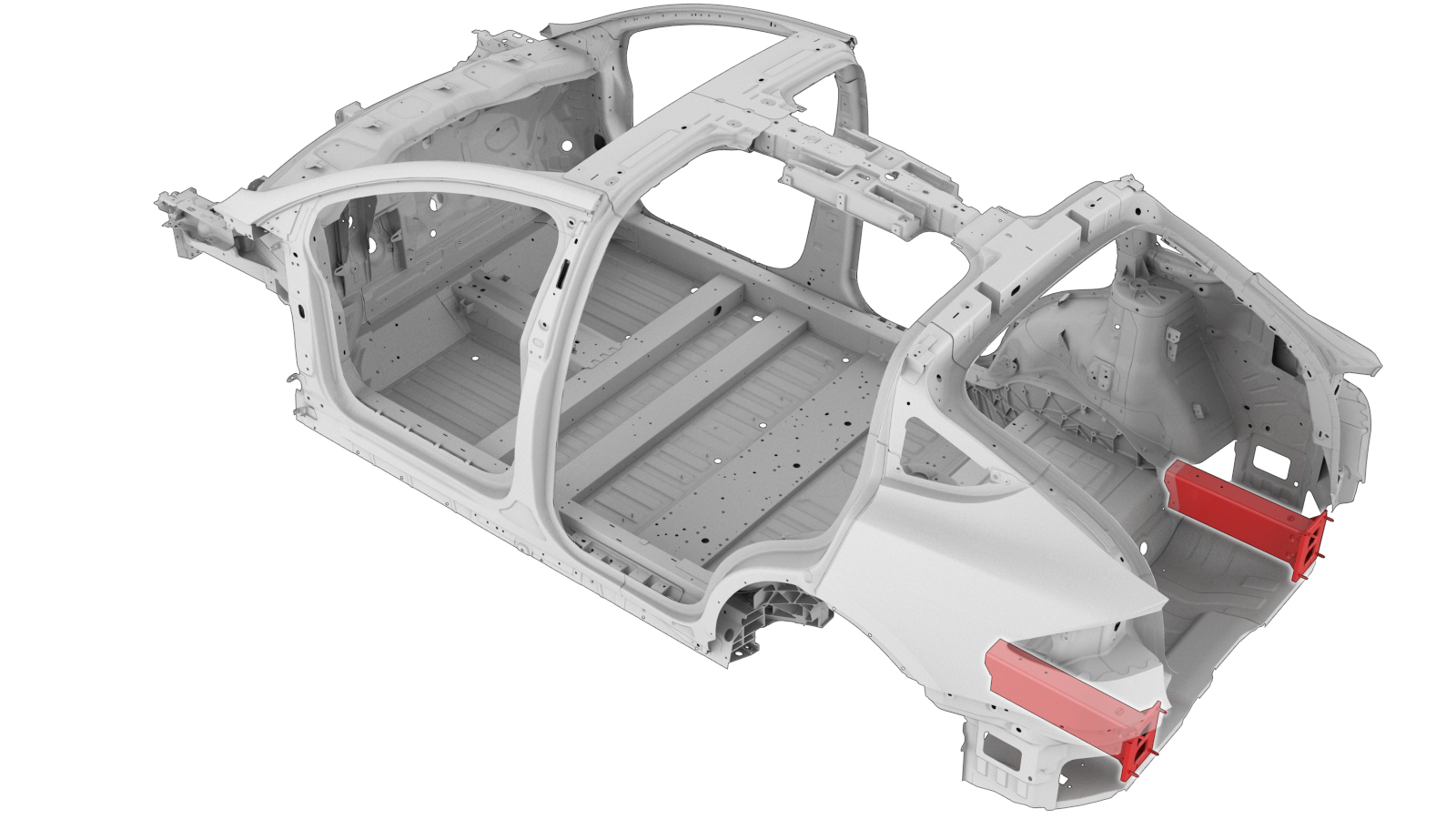

Baugruppe hinterer Rahmenlängsträger
Korrekturcode:
10101818702
10101818802
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | BAUGRUPPE – RAHMENTRÄGER HI (Baugruppe hinterer Rahmenlängsträger) |
|
| 5 (pro Seite) |
Torx-Schraube
, M8 |
Tesla-Teilenummer 1022448-00-A. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-
Entfernen Sie Plattenbaugruppe hinten.
-
Entfernen Sie Bodenplattenverlängerung Kofferraum hinten.
-
Entfernen Sie das ursprüngliche Bauteil.
oder Schraube, Torx-Kopf
-
Bereiten Sie den Einbau vor.
oder Schraube, Torx-Kopf
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
-
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 25 Nm fest.
-
Montieren Sie Bodenplattenverlängerung Kofferraum hinten.
-
Wenn das Fahrzeug mit Ausgleichsblechen ausgestattet ist: Montieren Sie neue LH und RH Ausgleichsbleche hinterer Stoßfänger.
-
Montieren Sie Plattenbaugruppe hinten.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
