Querträger hinten oben

Korrekturcode: 10400100202 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BAUGRUPPE QUERHOLM HI (Für Fahrzeuge, die vor dem 3. April 2018 gebaut wurden) BAUGRUPPE QUERHOLM HI (Für Fahrzeuge, die am oder nach dem 3. April 2018 gebaut wurden)
31	SPR, 5x4,5	Tesla-Teilenummer 1026938-00-A.
12	SPR, 5x7	Tesla-Teilenummer 1026943-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen

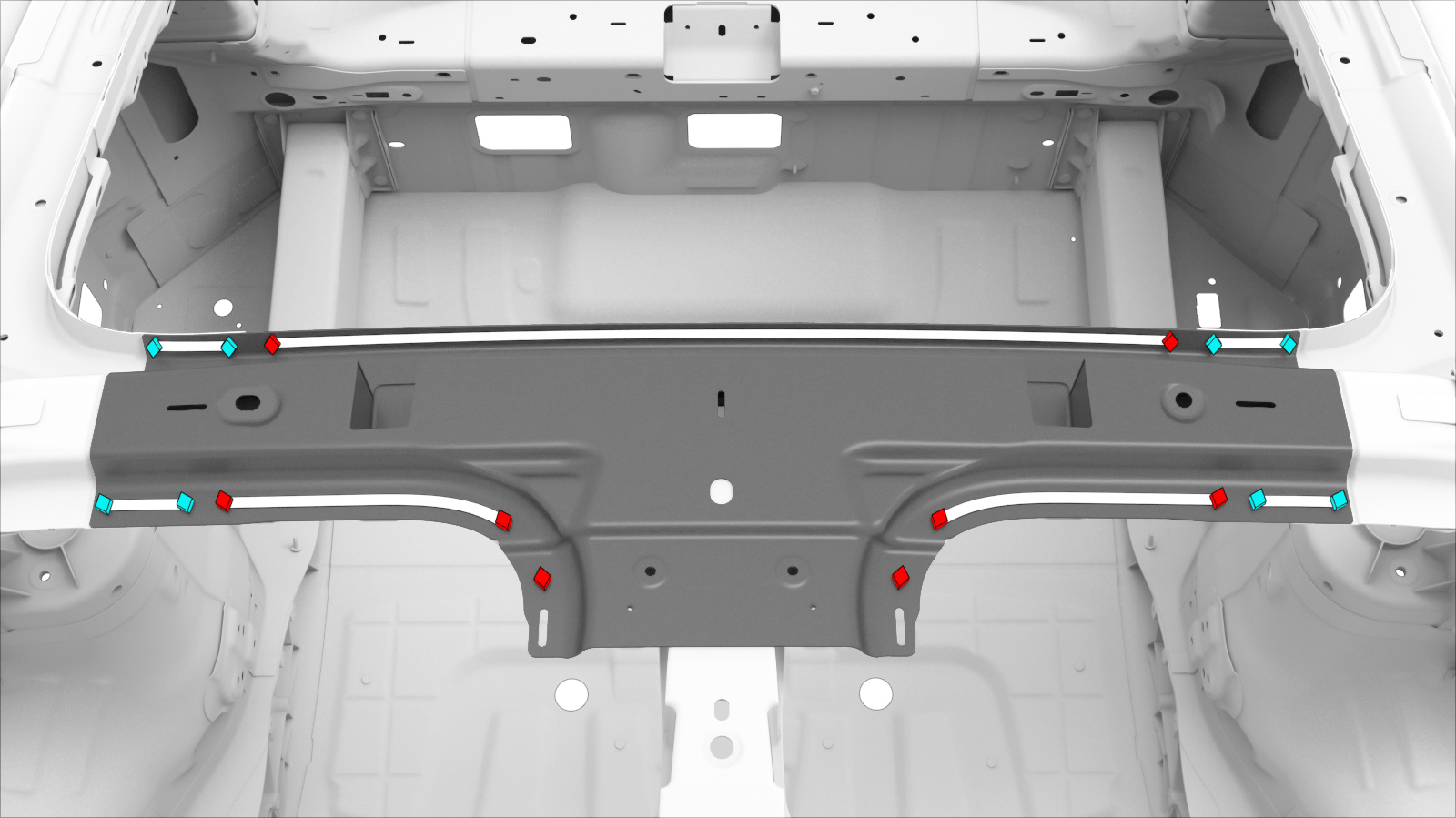

Bereiten Sie den Einbau vor.
oder SPRs, 5x4,5
Anmerkung
Die folgende Tesla SPR-Matrize ist erforderlich, um diesen Stanzniet zu montieren: SM 085 0125.

oder SPRs, 5x7

Anmerkung
Die folgende Tesla SPR-Matrize ist erforderlich, um diesen Stanzniet zu montieren: SM 085 0125.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.

Anmerkung
Bringen Sie Strukturschaumstoff an (rot eingekreist).
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
