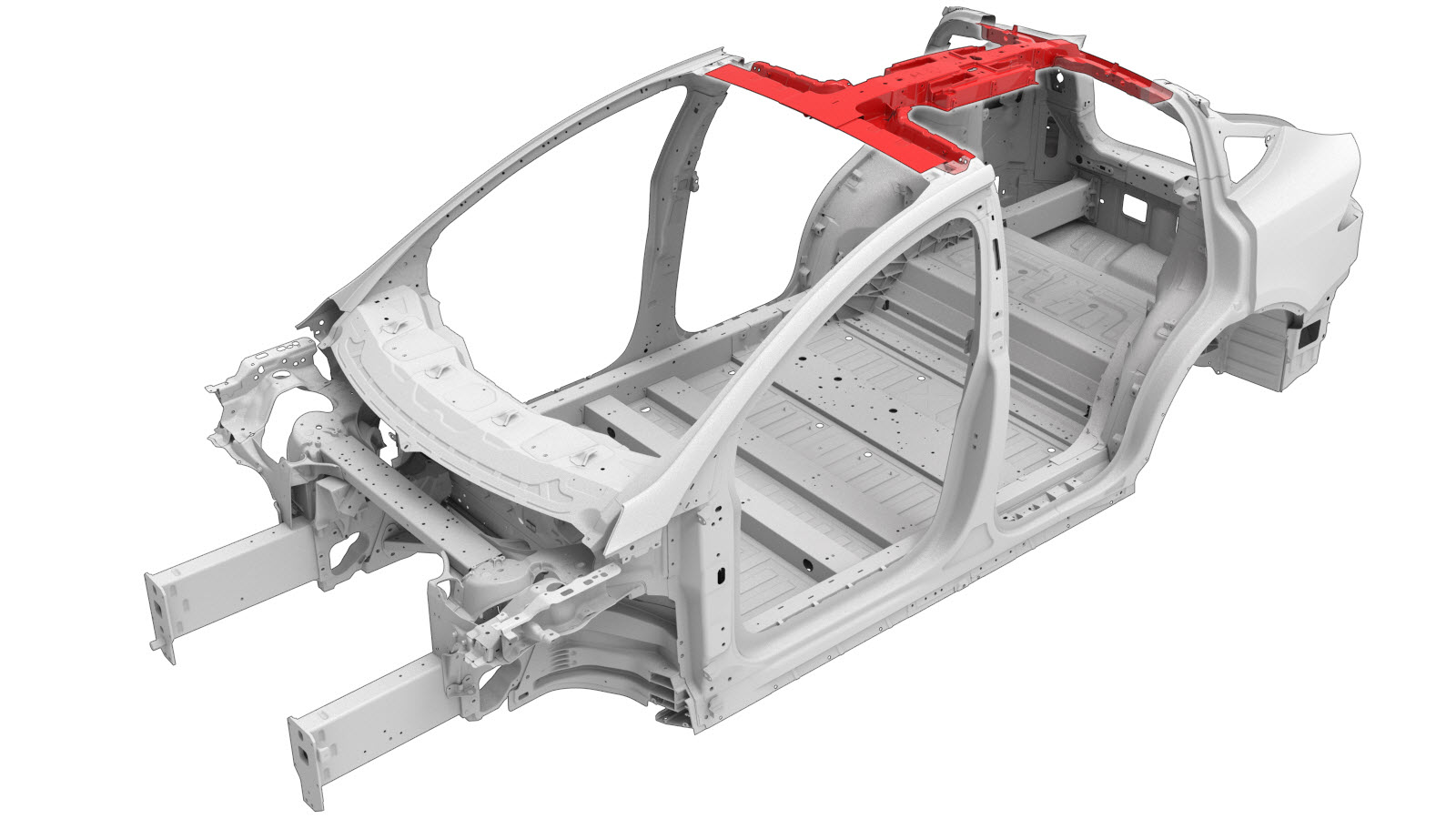

Mittelträger-Baugruppe

Korrekturcode: 10102701902 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	MITTELTRÄGER-BAUGRUPPE (für Fahrzeuge, die vor dem 29. November 2017 gebaut wurden) MITTELTRÄGER-BAUGRUPPE (für Fahrzeuge, die am oder nach dem 30. November 2017 gebaut wurden)
4	Flow-Form-Niet S18	Tesla-Teilenummer 1069329-00-A.
6	Flow-Form-Niet S48	Tesla-Teilenummer 1069332-00-A.
2	Butyl-Flicken	Tesla-Teilenummer 1045194-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Kopfblech B-Säule oben.
Entfernen Sie Querträger hinten oben.
Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

oder Werkseitige SPRs
Bereiten Sie den Einbau vor.

oder Flow-Form-Niete, S18

oder Flow-Form-Niete, S48
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

Anmerkung
Wenn das Fahrzeug über zusätzliche Löcher für die aktualisierte Dachverkleidung verfügt: Decken Sie das Cliploch am neuen Träger mit einem Butyl-Flicken ab, um das Eindringen von Wasser zu verhindern.
Montieren Sie Kopfblech B-Säule oben.
Montieren Sie Querträger hinten oben.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
