Schweller (komplett)

Korrekturcode: 10102903502 10102903602 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Reparaturinformationen

Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für den Schweller für weitere Informationen.
Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

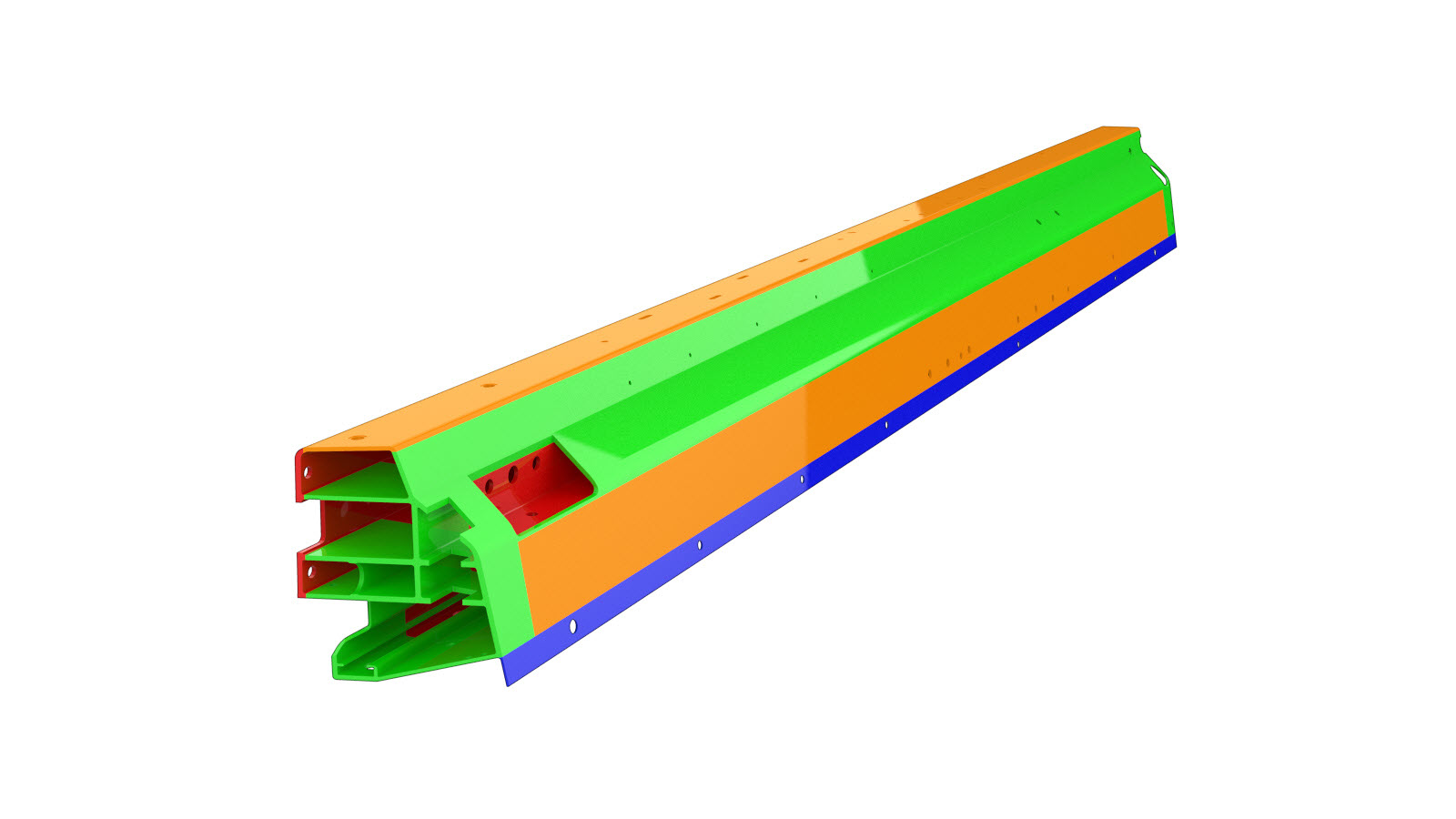

1	BAUGRUPPE, Seitenschweller KOMP. (Schweller komplett)
5	Struktureller Bolzenniet 6,5 mm
38	Struktureller Niet, 6,5 mm, mittel
8	Schraube, Sechskantkopf , M8-1,25x20	Tesla-Teilenummer 1007580-00-A.
1	Schraube, Sechskantkopf , M8x50	Tesla-Teilenummer 1046838-00-A.
4	Torx-Schraube , M8x20	Tesla-Teilenummer 1014747-00-B. Anmerkung Wenn das Fahrzeug über Sechskantschrauben an den in der Torque-Box vorne für Torxschrauben angegebenen Stellen verfügt, bestellen Sie zusätzliche Sechskantschrauben M8-1,25x20 (Tesla-Teilenummer 1007580-00-A).

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie den erforderlichen Teil der Karosserieseite außen, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
Entfernen Sie C-Säulen-Verlängerung unten.
Entfernen Sie Radkastenverlängerung.
Entfernen Sie Halterung Falcon-Türschließer.
Entfernen Sie B-Säulen-Verstärkung.
Entfernen Sie Fersenbrett-Querträger Handschuhfach.
Entfernen Sie Baugruppe A-Säulen-Verstärkung.
Entfernen Sie Scharniersäulenverstärkung.
Scharniersäule innen.

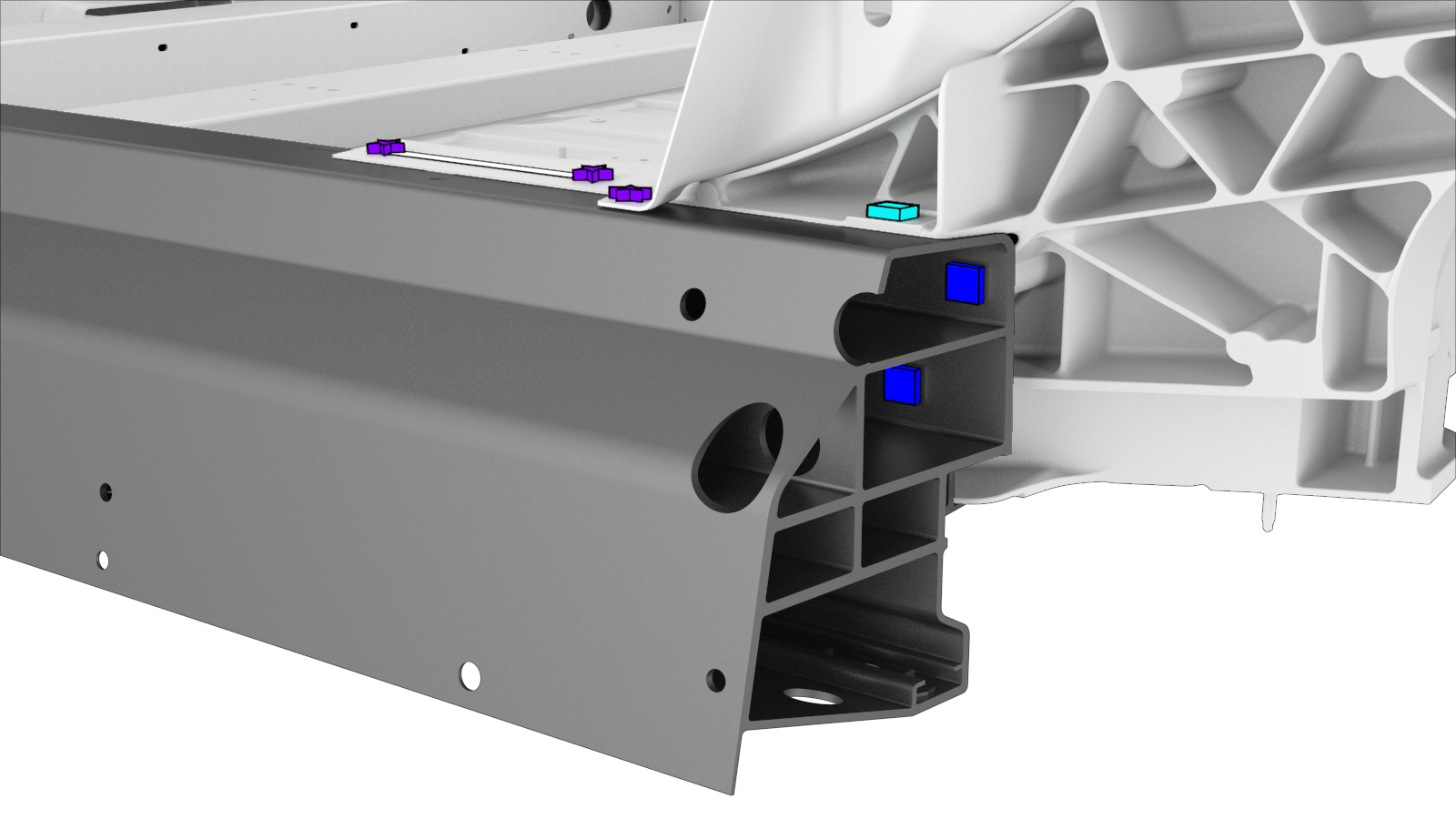

Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige SPRs
oder RIVTAC

oder Schrauben, Sechskantkopf
Anmerkung
Entfernen Sie die Schrauben, aber entsorgen Sie sie zu diesem Zeitpunkt noch nicht.

oder Schraube, Torx-Kopf
Anmerkung
Einige Fahrzeuge haben Sechskantschrauben anstatt von Torxschrauben. Wenn das Fahrzeug über Sechskantschrauben an den für Torxschrauben angegebenen Stellen verfügt, montieren Sie Sechskantschrauben M8-1,25x20.

Anmerkung
Entfernen Sie die Schrauben, aber entsorgen Sie sie zu diesem Zeitpunkt noch nicht.
Bereiten Sie den Einbau vor.

oder Strukturelle Bolzenniete, 6,5 mm

oder Strukturelle Niete, 6,5 mm mittel

oder Schrauben, Sechskantkopf
Anmerkung
Montieren Sie vorübergehend die Schrauben, die beim Ausbau der Bauteile entfernt wurden. Ersetzen Sie diese Schrauben, nachdem der Strukturklebstoff ausgehärtet ist.

oder Schraube, Torx-Kopf
Anmerkung
Montieren Sie vorübergehend die Schrauben, die beim Ausbau der Bauteile entfernt wurden. Ersetzen Sie diese Schrauben, nachdem der Strukturklebstoff ausgehärtet ist.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie alle Schrauben mit 25 Nm fest.
Montieren Sie Scharniersäule innen.
Montieren Sie Scharniersäulenverstärkung.
Montieren Sie Baugruppe A-Säulen-Verstärkung.
Montieren Sie das Befestigungsmittel wie angegeben.

oder Schrauben, Sechskantkopf

Anmerkung
Montieren Sie vorübergehend die Schrauben, die beim Ausbau der Bauteile entfernt wurden. Ersetzen Sie diese Schrauben, nachdem der Strukturklebstoff ausgehärtet ist.

Ziehen Sie alle Schrauben mit 25 Nm fest.
Montieren Sie Fersenbrett-Querträger Handschuhfach.
Montieren Sie B-Säulen-Verstärkung.
Montieren Sie Radkastenverlängerung.
Montieren Sie Halterung Falcon-Türschließer.
Montieren Sie C-Säulen-Verlängerung unten.
Montieren Sie C-Säulen-Verstärkung.
Montieren Sie den Teil von Karosserieseite außen, der entfernt wurde, um das zu reparierende Bauteil freizulegen.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
