Hinterer Knoten (komplett)

Reparaturinformationen

Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für hinteren Guss-Knoten (Fahrzeuge, die bis zum 12. Oktober 2022 hergestellt wurden) für weitere Informationen.
Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	MODEL X, BAUGRUPPE – RAHMENTRÄGER HI (Hinterer Knoten – komplett)
1	MX VERSTÄRKUNG – TORQUE-BOX UNTEN HI (Verstärkung Torque-Box unten hinten)
LH Bauteil: 24 RH Bauteil: 26	Hochfester struktureller Niet, 6,5 mm
3	Struktureller Senkniet, 6,5 mm
1	Schraube, Sechskantkopf , M8x20	Tesla-Teilenummer 1007580-00-A.
1	Schraube, Sechskantkopf , M8x50	Tesla-Teilenummer 1046838-00-A.
2	Torx-Schraube , M8x20	Tesla-Teilenummer 1014747-00-B.
LH Bauteil: 11 RH Bauteil: 8	Torx-Schraube , M8-1.25X16	Tesla-Teilenummer 1008833-01-A.
LH Bauteil: 11 RH Bauteil: 8	Mutter ,M8-1,25,HF,STAHL[10],ZNAL,SCHWARZ	Tesla-Teilenummer 1006628-01-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Abschnitt Rücksitz-Bodenblech.
Entfernen Sie Plattenbaugruppe hinten.
Entfernen Sie Innenverstärkungen hinterer Knoten (vorne).
Entfernen Sie Innenverstärkungen hinterer Knoten (hinten).
Entfernen Sie Bodenplattenverlängerung Kofferraum hinten.
Entfernen Sie Außenverstärkung hinterer Knoten.
Entfernen Sie Verstärkung Federbeindom hinten.

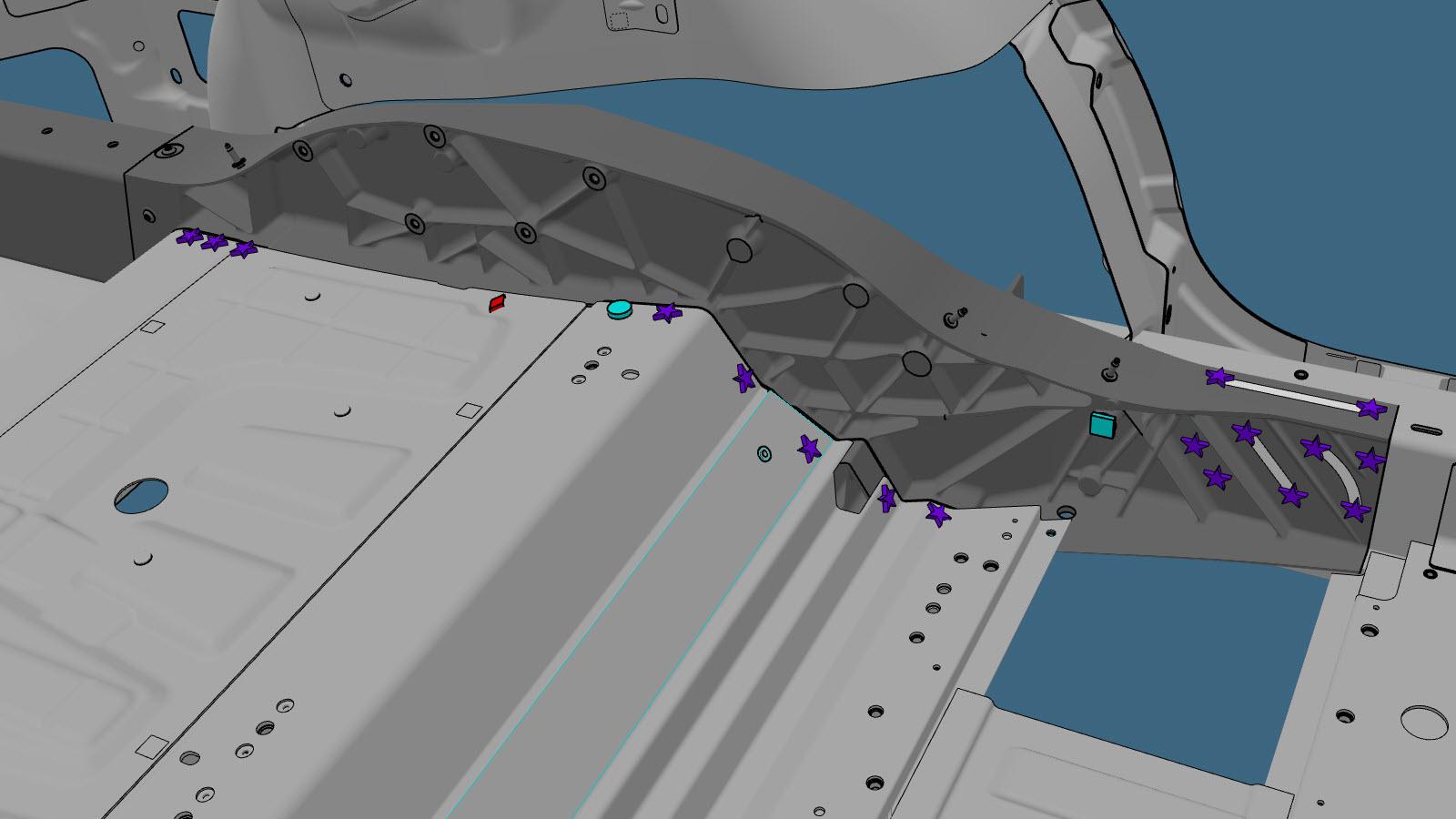

Entfernen Sie die untere Torque-Box-Verstärkung hinten.

oder Strukturelle Niete vom Werk
Entfernen Sie das ursprüngliche Bauteil.
oder RIVTAC
oder Strukturelle Niete vom Werk

oder Schrauben, Sechskantkopf

oder Schraube, Torx-Kopf

oder Werkseitige SPRs
Anmerkung
Das linke Bauteil von Fahrzeugen, die nach dem 1. September 2019 gebaut werden, hat im rot eingekreisten Bereich 8-mm-Nieten anstelle von Stanznieten.
Verwenden Sie Strukturklebstoff, um die Muttern an der Innenseite des unteren Querträgers der Torque-Box hinten und des neuen hinteren Knotens zu befestigen.

Mutter
Anmerkung
Schleifen Sie gegebenenfalls die Kanten der Muttern ab, damit sie bündig mit der Einbaustelle sind.
Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Hochfeste strukturelle Niete, 6,5 mm

oder Strukturelle Senkniete, 6,5 mm

oder Schrauben, Sechskantkopf

oder Schraube, Torx-Kopf
Anmerkung
Montieren Sie nur 3 Schrauben im LH Bauteil.

Mutter
Anmerkung
Schleifen Sie gegebenenfalls die Kanten der Muttern ab, damit sie bündig mit der Einbaustelle sind.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

Anmerkung
Tragen Sie vor der Montage Gewindesicherung auf die Schrauben auf.

Ziehen Sie alle Schrauben und Muttern mit 25 Nm fest.

ACHTUNG
Wenn das angegebene Anzugsmoment nicht erreicht werden kann, entfernen Sie die neue Baugruppe hinterer Knoten, und befestigen Sie alle Muttern, die sich im Inneren des hinteren Knotens gelöst haben, erneut mit Strukturklebstoff.
Montieren Sie die untere Torque-Box-Verstärkung hinten.

oder Schraube, Torx-Kopf
Anmerkung
Tragen Sie vor der Montage Gewindesicherung auf die Schrauben auf.

Ziehen Sie alle Schrauben mit 25 Nm fest.
ACHTUNG
Wenn das angegebene Anzugsmoment nicht erreicht werden kann, entfernen Sie die neue Baugruppe hinterer Knoten und befestigen Sie alle Muttern, die sich im unteren Querträger der Torque-Box hinten gelöst haben, erneut mit Strukturklebstoff.
Montieren Sie Verstärkung Federbeindom hinten.
Montieren Sie Außenverstärkung hinterer Knoten.
Montieren Sie Bodenplattenverlängerung Kofferraum hinten.
Montieren Sie Innenverstärkungen hinterer Knoten (hinten).
Montieren Sie Innenverstärkungen hinterer Knoten (vorne).
Wenn das Fahrzeug mit Ausgleichsblechen des Stoßfängers ausgestattet ist: Montieren Sie neue LH und RH Ausgleichsblech hinterer Stoßfängers.
Montieren Sie Plattenbaugruppe hinten.
Montieren Sie Abschnitt Rücksitz-Bodenblech.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
