Das Microstop-Senkerwerkzeug besteht aus folgenden Teilen:
1
Schaft
2
Sicherungsring
3
Käfig
4
Senker-Bit
5
Nylonfuß
6
Spannfutter
Verwendung des Microstop-Senkersatzes
Verwenden Sie den Microstop-Senkersatz zum Herstellen von Senkbohrungen für Senkniete:
Bei einer korrekt hergestellten Senkbohrung sitzt das Oberteil des installierten Niets bündig mit der Oberfläche des umgebenden Materials.
ACHTUNG
Passen Sie die Tiefe der Senkkäfig-Baugruppe an einem Stück Ausschussmaterial an, bevor Sie eine Senkbohrung am zu reparierenden Fahrzeug herstellen.
Verwenden Sie eine Bohrmaschine mit Pilotaufsatz in richtiger Größe, um ein Pilotloch in einem Stück Ausschussmaterial zu bohren.
Größen Pilotaufsatz:
4,8 mm (3/16 Zoll)
6,5 mm (1/4 Zoll)
ACHTUNG
Wenn Sie eine Reparatur durchführen, bohren Sie die Löcher weit genug von den Ecken und anderen Hindernissen entfernt, um genügend Platz (ca. 18 mm oder 11/16 in) für den Senkerkäfig zu behalten.
ACHTUNG
Verwenden Sie stets die im jeweiligen Reparaturverfahren angegebene Senknietgröße.
Wählen Sie den geeigneten Senker-Bit.
Senker-Bit-Größen:
4,8 mm (3/16 Zoll)
6,5 mm (1/4 Zoll)
Schrauben Sie den Senker-Bit in den Schraubeinsatz des Senkerkäfigs ein.
Vergleichen Sie die Einstellung der Senkerkäfig-Baugruppe mit dem Kopf des zu installierenden Senkniets.
Anmerkung
Das Maß, um den der angewinkelte Teil des Senker-Bits über den Nylonfuß hinausragt, wenn der Schaft vollständig ausgefahren ist, sollte etwas kleiner sein als das Maß des angewinkelten Teils des Senknietkopfes.
Wenn die Einstellung des Senkerkäfigs nicht angepasst werden muss, fahren Sie mit Schritt 5 fort.
Montieren Sie die Senkerkäfig-Baugruppe an der Bohrmaschine.
Verwenden Sie die Bohrmaschine mit der Senkerkäfig-Baugruppe, um eine Senkung am zuvor gebohrten Pilotloch (Schritt 1) herzustellen.
Anmerkung
Bohren Sie weiter, bis der Schaft der Senkerkäfig-Baugruppe das Ende seines Weges erreicht und keine Rückstände mehr aus dem Loch austreten.
Setzen Sie einen Senkniet in das Loch ein, und prüfen Sie die Bündigkeit des Nietkopfs.
Wenn der Nietkopf mit der Oberfläche des Materials bündig ist, fahren Sie mit Schritt 8 fort.
Wenn der Nietkopf über die Oberfläche des Materials hervorsteht, passen Sie die Einstellung des Senkerkäfigs wie in Schritt Anpassen der Tiefe der Senkbohrungbeschrieben an, und wiederholen Sie Schritt 7, bis der Nietkopf mit der Oberfläche des Materials bündig ist.
Verwenden Sie eine Bohrmaschine mit Pilotaufsatz in richtiger Größe, um Pilotlöcher im Reparaturbereich zu bohren.
Verwenden Sie eine Bohrmaschine mit der angepassten Senkerkäfig-Baugruppe, um Senklöcher im Reparaturbereich herzustellen.
Anmerkung
Bohren Sie weiter, bis die Senkerkäfig-Baugruppe das Ende ihres Weges erreicht und keine Rückstände mehr aus dem Loch austreten.
Anpassen der Tiefe der Senkbohrung
Passen Sie die Senkhalter-Baugruppe so an, dass die anfängliche Senktiefe etwas geringer als die Länge des Nietkopfs ist, um zu verhindern, dass die Senkbohrung zu tief wird.

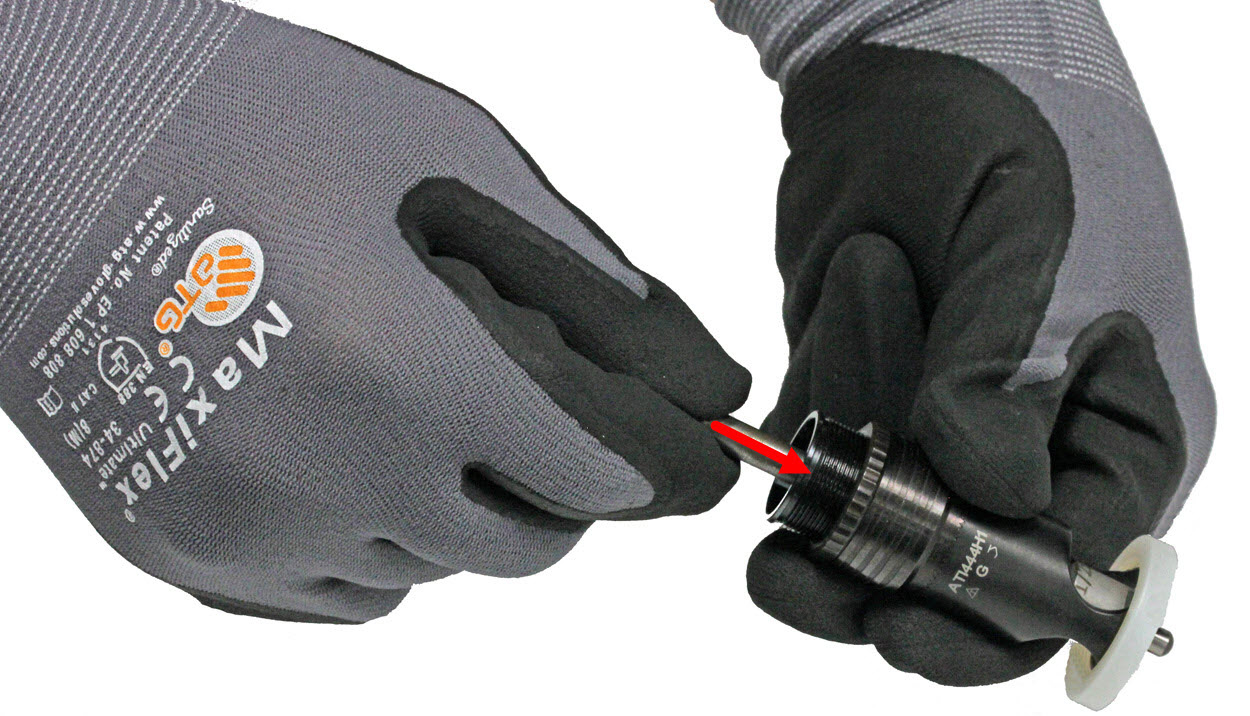

Lösen Sie den Sicherungsring.

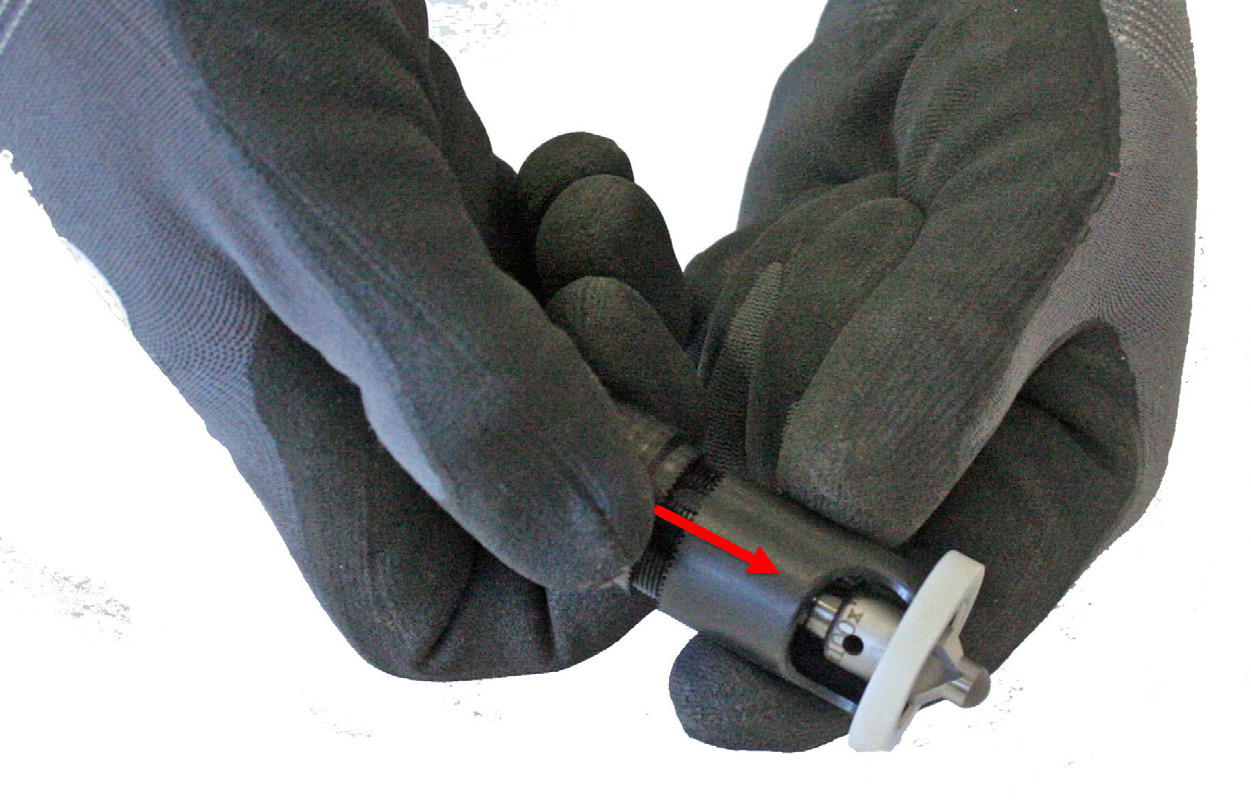

Ziehen Sie das Spannfutter zurück, um es vom Käfig zu lösen.
Passen Sie den Käfig an.
Drehen Sie den Käfig:
Gegen den Uhrzeigersinn, um den Käfig zu kürzen (Tiefe der Senkbohrung erhöhen)
Im Uhrzeigersinn, um den Käfig zu verlängern (Tiefe der Senkbohrung verringern)
Lösen Sie das Spannfutter.
Prüfen Sie die Tiefeneinstellung, indem Sie den Schaft nach vorne drücken, bis er vollständig ausgefahren ist. Wiederholen Sie die Schritte 2 bis 4, bis sich der Käfig in der gewünschten Position befindet.
