Außenverstärkung hinterer Knoten

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	VERSTÄRKUNG – HINTERER KNOTEN AUSSEN (Außenverstärkung hinterer Knoten)
7	Schraube, Sechskantkopf , M8-1,25x20	Tesla-Teilenummer 1007580-00-A.
1	Torx-Schraube , M8-1,25x20	Tesla-Teilenummer 1014747-00-B.
4	Torx-Schraube M8 x 1,25 x 16 LINSEN-FLANSCHKOPF, 6-STERN	Tesla-Teilenummer 1008833-01-A.
4	Mutter	Tesla-Teilenummer 2007088.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen
oder Schrauben, Sechskantkopf

Torx-Schraube

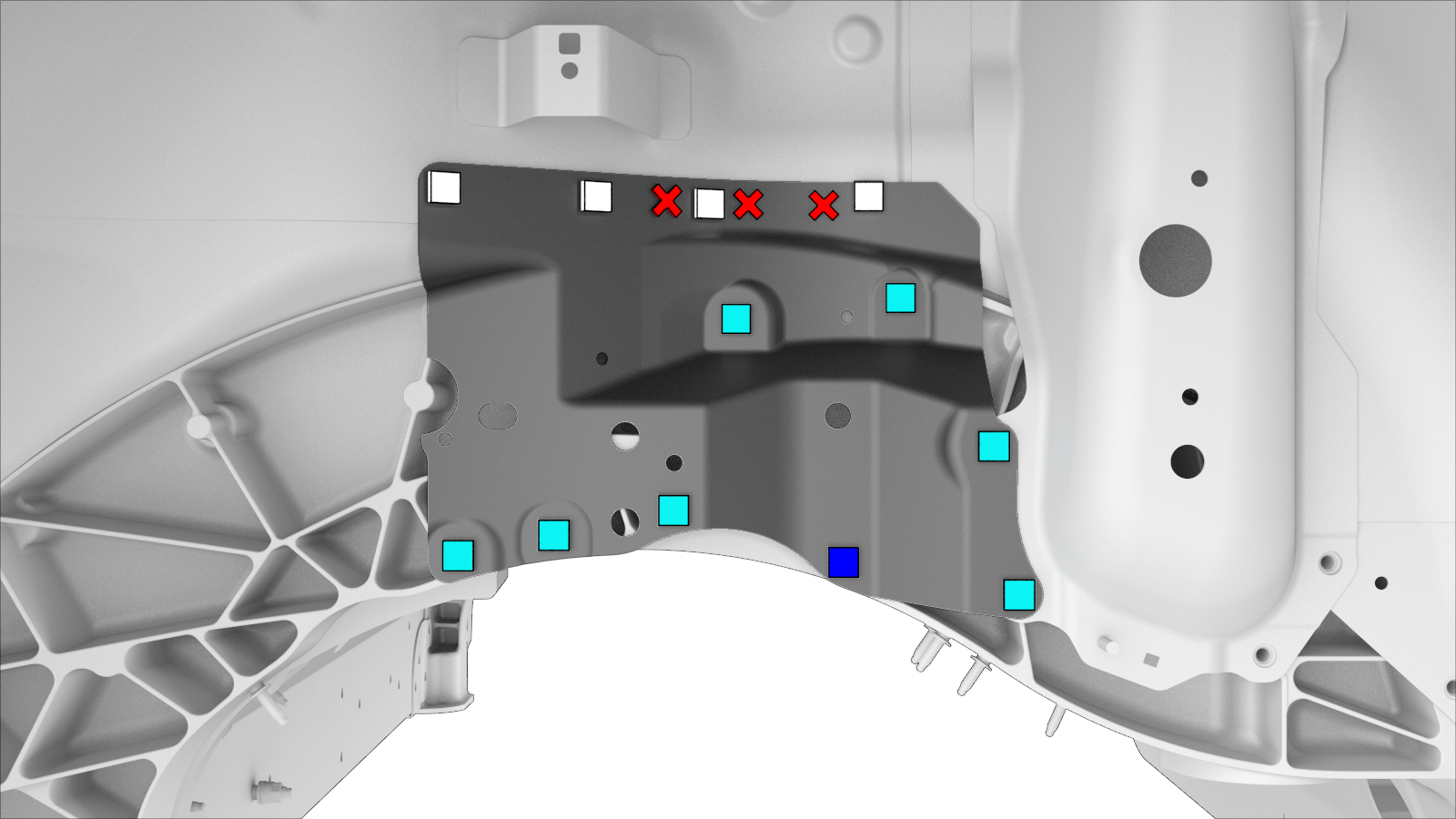

Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Schrauben, Sechskantkopf

oder Schraube, Torx-Kopf

Mutter
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben und Muttern auf 25 Nm fest.

Anmerkung
Tragen Sie strapazierfähige Gewindesicherung auf die Gewinde der neuen M8-1.25x16 Schrauben auf.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
