C-Säulen-Verlängerung unten

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

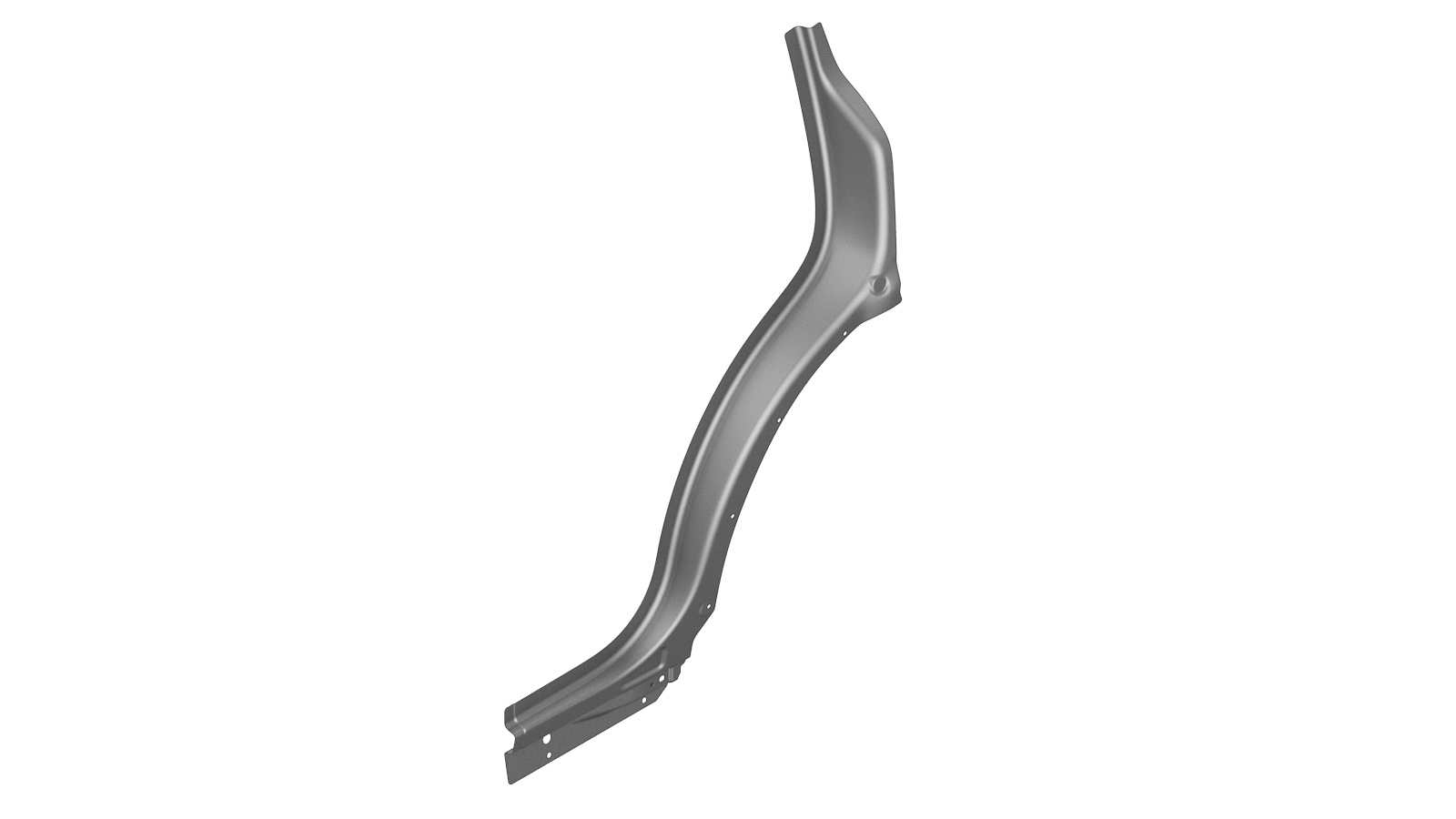

1	BAUGRUPPE – BLECH C-SÄULE VERLÄNGERUNG UNTEN (C-Säulen-Verlängerung unten)
11	Senkniet, 4,8 mm, kurz
1	Flow-Form-Niet S38
21	SPR, 5x4
1	SPR, 5x4,5
6	SPR, 5x5
14	SPR, 5x6 H4

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen
oder Durch werkseitige Punktschweißungen bohren
Anmerkung
Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

oder Werkseitige Laserschweißungen
Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Senkniete, 4,8 mm kurz
Anmerkung
Montieren Sie die Senkniete an der Verbindung zwischen dem neuen Bauteil und dem Seitenwandblech hinten außen in der Mitte des Bereichs, in dem sich das neue Bauteil und die darunterliegende Verkleidung überlappen (wie im Referenzbild dargestellt). Messen Sie die Überlappung zwischen dem neuen Bauteil und dem darunterliegenden Teil der Seitenwand hinten außen, und markieren Sie dann die Stellen für die Senkniete entsprechend der Überlappung der Bleche.

oder Flow-Form-Niete, S38

oder SPRs, 5x4
Anmerkung
Die folgende Tesla SPR-Matrize ist erforderlich, um diesen Stanzniet zu montieren: KA 075 2113.

oder SPRs, 5x4,5
Anmerkung
Die folgende Tesla SPR-Matrize ist erforderlich, um diesen Stanzniet zu montieren: KA 075 2113.

oder SPRs, 5x5
Anmerkung
Die folgende Tesla SPR-Matrize ist erforderlich, um diesen Stanzniet zu montieren: KA 075 2113.

oder SPRs, 5x6 H4
Anmerkung
Die folgende Tesla SPR-Matrize ist erforderlich, um diesen Stanzniet zu montieren: SM 085 0125.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
